1 MANUAL MONTERING & INSTALLATION

2 INNEHÅLL Produktfakta...3 Mekanisk installation Elektrisk installation...8 Driftsättning och användning Prisma Light Elton DALI...9 Prisma Light Elton Remote...9 Prisma Light Elton Detect...9 Prisma Light Elton Nema...9 Prisma Light Elton SR...9 Gatewayinstallation Felsökning...Baksidan Service och underhåll...baksidan Garanti...Baksidan Återvinning och förpackningsmaterial...baksidan Support, kontaktuppgifter...baksidan 2 Prisma Light prismatibro.se

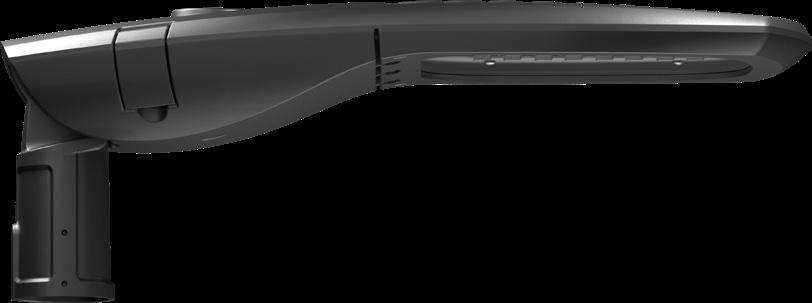

3 PRODUKTFAKTA PRODUKTBESKRIVNING Prisma Light Elton är utomhusbelysning, med LED-teknik. ANVÄNDNINGSOMRÅDE Utomhus: Trafikled, matargata till villagata, villagata, gång- och cykelväg, parkering, industriområde, motionsspår, motorväg, hamn MONTERINGSHÖJD VIKT, kg Max 20 meter Modell Prisma Light Elton 1-S 4,5 Prisma Light Elton 1-M 6,5 Prisma Light Elton 1-L 9,5 Prisma Light Elton 1-XL 13,5 MÅTT, mm Modell Längd Bredd Höjd Prisma Light Elton 1-S Prisma Light Elton 1-M Prisma Light Elton 1-L Prisma Light Elton 1-XL VINDYTA, m 2 Modell Prisma Light Elton 1-S 0,024 Prisma Light Elton 1-M 0,035 Prisma Light Elton 1-L 0,043 Prisma Light Elton 1-XL 0,058 prismatibro.se Prisma Light 3

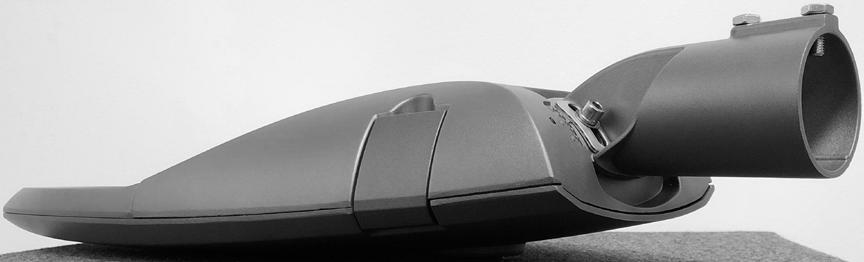

4 MEKANISK INSTALLATION Verktyg Insexnyckel, storlek 6: Stopfäste Armaturhus 1-S, 1-M Insexnyckel, storlek 4: Stopfäste Stolpe 1-L, 1-XL Insexnyckel, storlek 5: Stopfäste Stolpe Stolpfäste med två funktioner Samma stolpfäste för både montering på arm och rak stolpe. Bilder nedan visar hur man lossar, vänder och monterar fästet från att passa rak stolpe till att passa montering på arm Prisma Light prismatibro.se

5 MEKANISK INSTALLATION Justera vinkel Använd handstyrka eller skruvdragare med maximalt vridmoment 8 Nm. ± 6 6 ±10 Prisma Light Elton 1-S ±10 Prisma Light Elton 1-M ±15 Prisma Light Elton 1-L ±15 Prisma Light Elton 1-XL Montera på stolpe eller arm Använd handstyrka eller skruvdragare med maximalt vridmoment 8 Nm prismatibro.se Prisma Light 5

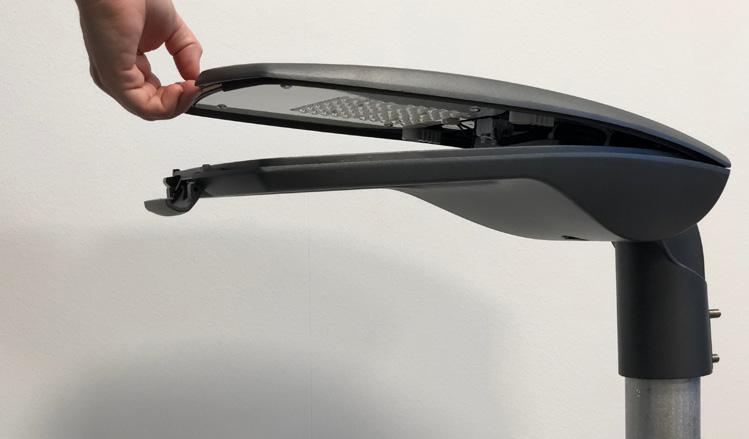

6 ÖPPNINGSBAR Prisma Light Elton 1-S 1 Greppa låsningen i armaturens framkant, dra uppåt. 2 Locket nu enkelt att lyfta och låta vila i fullt upplyft läge. 6 Prisma Light prismatibro.se

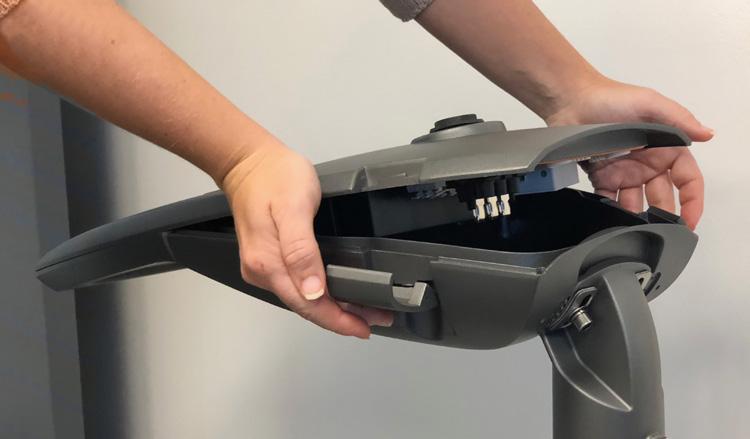

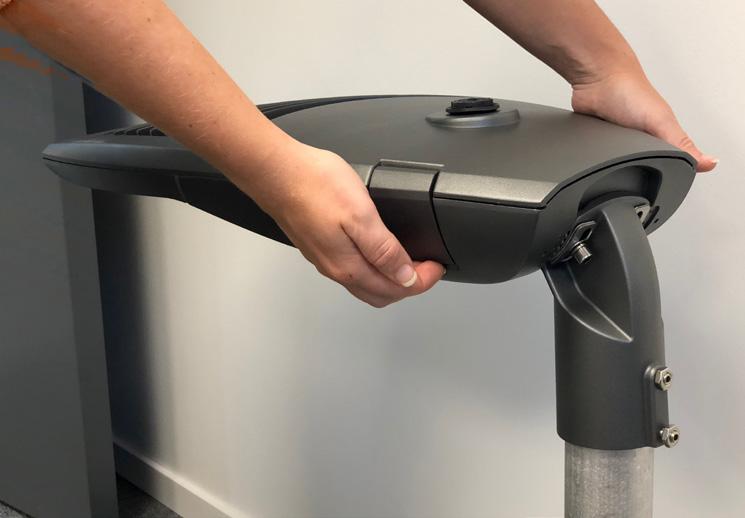

7 ÖPPNINGSBAR Prisma Light Elton 1-M Prisma Light Elton 1-L Prisma Light Elton 1-XL 1 Greppa låsningen på armaturens långsidor, dra uppåt. 2 Överdelen med all elektronik är nu enkelt att lyfta och låta vila i fullt upplyft läge. prismatibro.se Prisma Light 7

8 ELEKTRISK INSTALLATION Enbart 230 V Prisma Light Elton DALI Prisma Light Elton Remote Prisma Light Elton Detect Prisma Light Elton Nema Prisma Light Elton SR Anslutningsspänning V AC, 50 Hz Anslutningseffekt W beroende på modell Armaturen ansluts till kablage i stolpen. 1. Fäst armaturen på stolpen, justera enligt sidorna Anslut kabel i säkringshållaren 3. Säkerställ 0-anslutning. Bristfällig anslutning leder till okontrollerade spänningar i anläggningen. 4. Slå på spänning 8 Prisma Light prismatibro.se

9 DRIFTSÄTTNING & ANVÄNDNING Prisma Light DALI Välj armatur med DALI funktion så väljer du själv hur den ska bete sig, vilken effekt och vilken eventuell nattsänkning ska det vara. Kan, om så önskas, ställas in av oss i fabrik eller uppe i armaturen med rätt utrustning eller nere i stolpluckan om man har kabel anpassad för DALI. Prisma Light Remote Slå på spänning till lampan. Prisma Light Elton skall nu lysa med fabriksinställd, av kunden önskad, effekt/funktion. Prisma Light Elton är försedd med ett kretskort med inbyggd IR-kommunikation. Prisma ANVÄNDNING Inställningar görs med hjälp av en Prisma Light Remote. Manual kan också laddas ned på: Prisma Light Detect Slå på spänning När spänningen slår till blinkar armaturen till för att göra en egen konfgurering. Innan den är konfigurerad av kund se installationsmanual styrning så lyser armaturen på 40% vid frånvaro och 50% vid närvaro. I detta läge kommunicerar den ej med andra armaturer. Prisma Light Nema Slå på spänning. Armaturen levereras med max-effekt från drivdonet som sedan kan justeras genom att kund själv sätter i sin egen NEMA-styrning. Prisma Light SR Slå på spänning. Armaturen levereras med max-effekt från drivdonet som sedan kan justeras genom att kund själv sätter i sin egen SR-styrning. MANUAL STYRNING prismatibro.se Prisma Light 9

10 GATEWAY INSTALLATION Belysningsskåp Gateway ska vara installerad inom 30 meter från närmaste Detect-armatur. Gateway kommer att kommunicera trådlöst med armaturer i samma site. Installation ska utföras av tillverkare eller av tillverkare utbildad personal. *Installatör bör konsultera tillverkare av belysningskåp för att korrekta instruktioner kring håltagning i belysningskåpet. 1 Borra hål för strömkabel, Ø 20 mm*. 2 Gummipackning: Placera gummipackningen på baksidan av Gateway. 3 Fäst strömkabel på baksidan av Gateway: Håll ned och vrid låsringen medurs tills ett klick uppstår. Klicket bekräftar låsning. 4 Montera Gateway på belysningskåpet använd medföljande skruvar Prisma Light prismatibro.se

11 GATEWAY INSTALLATION Belysningsstolpe Gateway ska vara installerad inom 30 meter från närmaste Detect-armatur. Gateway kommer att kommunicera trådlöst med armaturer i samma site. Installation ska utföras av tillverkare eller av tillverkare utbildad personal. 1 Borra hål, Ø 20 mm, för strömkabel i belysningsstolpen på önskad höjd. 2 Använd bakstycket på gateway som mall för placering av hål. Använd borr Ø 3,5 mm. 3 Montera bakstycket: Använd medföljande skruv. 4 Fäst strömkabel på baksidan av Gateway: Håll ned och vrid låsringen medurs tills ett klick uppstår. Klicket bekräftar låsning. 5 Montera Gateway: Använd medföljande skruv prismatibro.se Prisma Light 11

12 SERVICE & UNDERHÅLL Ljuskällan i armaturen skall endast bytas ut av kvalificerad personal. Kretskort med LED kommer man ej åt, utan att skruva isär hela lampan. Om man öppnar upp optikdelen riskeras IP-klassningen. Vid problem så returneras armaturen komplett och åtgärdas hos PrismaTibro eller byts ut. Prisma Light Elton kan spolas med vatten under låg tryck ej högtryckstvätt. GARANTI Vid problem så returneras armaturen komplett och åtgärdas hos PrismaTibro, eller byts ut. För fullständiga garantivillkor se hemsidan eller ring eller skicka e-post till support@prismatibro.se FELSÖKNING QR-kod leder dit. ÅTERVINNING & FÖRPACKNINGSMATERIAL Förpackningsmaterial är återanvändningsbart och/eller återvinningsbart. PrismaTibro är genom Prisma Light AB ansluten till El-Kretsen. DOKUMENT ATT LADDA NED Dess och många andra dokument kan laddas ned från: QR-kod leder dit.
