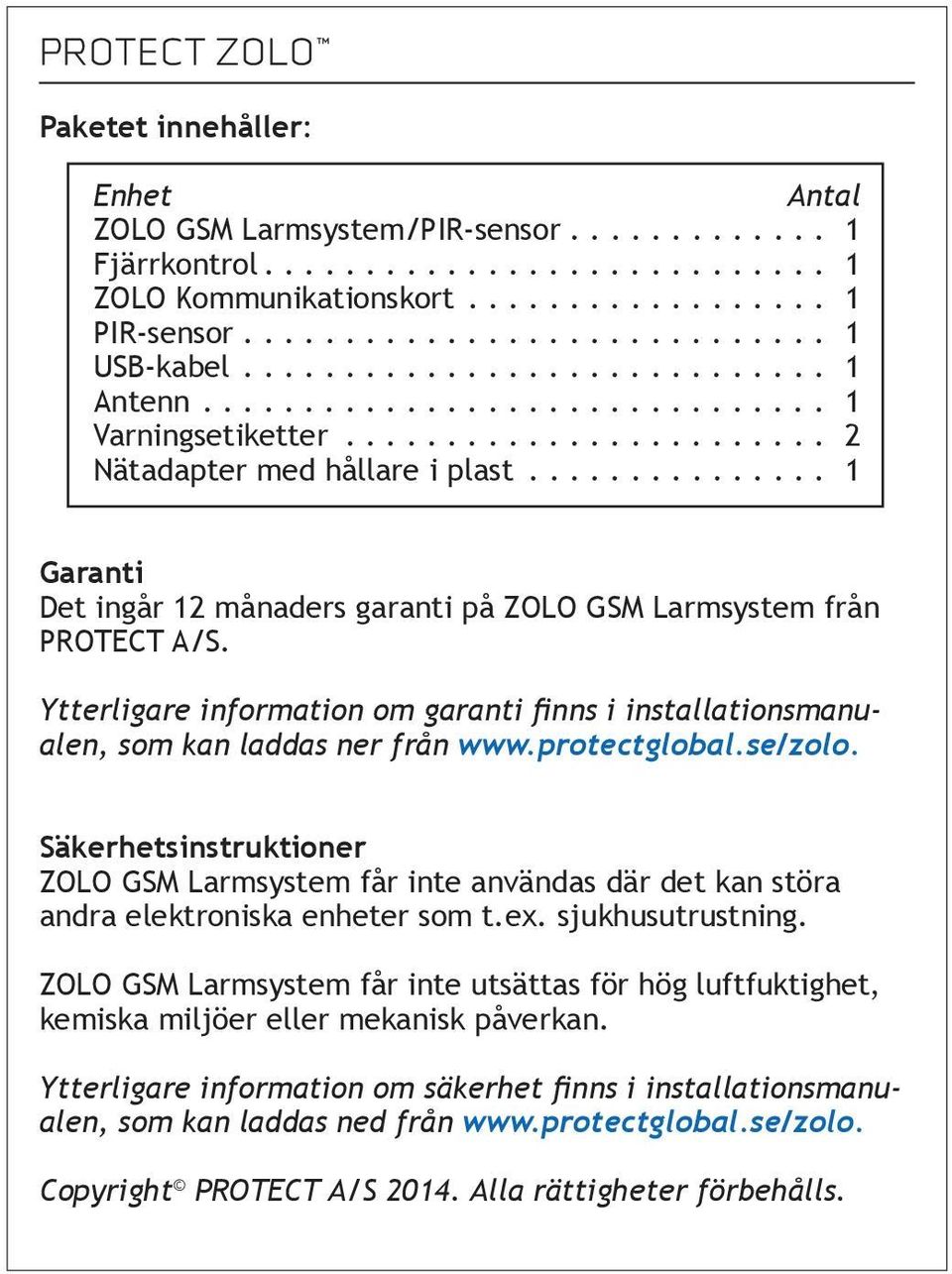

2 PROTECT ZOLO Paketet innehåller: Enhet Antal ZOLO GSM Larmsystem/PIR-sensor Fjärrkontrol ZOLO Kommunikationskort PIR-sensor USB-kabel Antenn Varningsetiketter... 2 Nätadapter med hållare i plast... 1 Garanti Det ingår 12 månaders garanti på ZOLO GSM Larmsystem från PROTECT A/S. Ytterligare information om garanti finns i installationsmanualen, som kan laddas ner från Säkerhetsinstruktioner ZOLO GSM Larmsystem får inte användas där det kan störa andra elektroniska enheter som t.ex. sjukhusutrustning. ZOLO GSM Larmsystem får inte utsättas för hög luftfuktighet, kemiska miljöer eller mekanisk påverkan. Ytterligare information om säkerhet finns i installationsmanualen, som kan laddas ned från Copyright PROTECT A/S Alla rättigheter förbehålls.

Ytterligare information om garanti finns i installationsmanualen, som kan laddas ner från www.protectglobal.se/zolo.

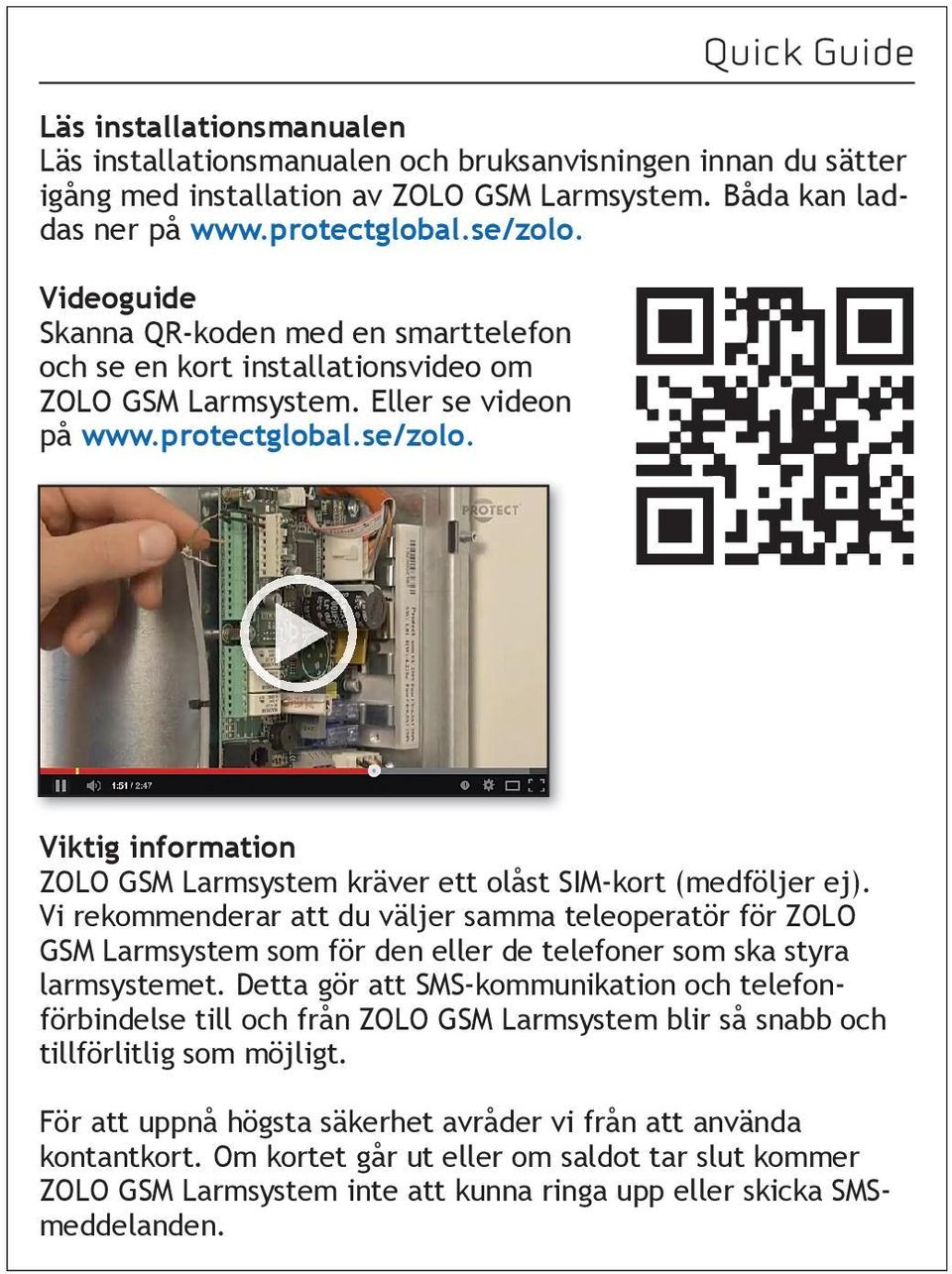

3 Läs installationsmanualen Läs installationsmanualen och bruksanvisningen innan du sätter igång med installation av ZOLO GSM Larmsystem. Båda kan laddas ner på Videoguide Skanna QR-koden med en smarttelefon och se en kort installationsvideo om ZOLO GSM Larmsystem. Eller se videon på Quick Guide PROTECT ZOLO Installation Vi Download the Kaywa QR Code Reader (App Store &Android Market) and scan your code! Viktig information ZOLO GSM Larmsystem kräver ett olåst SIM-kort (medföljer ej). Vi rekommenderar att du väljer samma teleoperatör för ZOLO GSM Larmsystem som för den eller de telefoner som ska styra larmsystemet. Detta gör att SMS-kommunikation och telefonförbindelse till och från ZOLO GSM Larmsystem blir så snabb och tillförlitlig som möjligt. För att uppnå högsta säkerhet avråder vi från att använda kontantkort. Om kortet går ut eller om saldot tar slut kommer ZOLO GSM Larmsystem inte att kunna ringa upp eller skicka SMSmeddelanden.

Quick Guide PROTECT ZOLO Installation Vi https://www.youtube.com/watch?v=6g5mrj0l http://kaywa.me/0dys0 Download the Kaywa QR Code Reader (App Store &Android Market) and scan your code!

4 PROTECT ZOLO FÖRBEREDELSE OCH MONTERING AV DIMKANON FRÅN PROTECT 1.0 Montering av ZOLO Kommunikationskort i dimkanonen Det medföljande kretskortet med kablage (ZOLO Kommunikationskort) placeras på dimkanonens bakre metallplåt (magnetisk) och ansluts till dimkanonens kretskort*. Vänd kretskortets komponentsida bort från värmeelementet. 2.0 PIR- (verifikations) sensorn ansluts till dimkanonens kretskort Ledningen till den medföljande PIR-sensorn förs genom hålet i dimkanonens bakre metallplåt och ansluts till dimkanonens kretskort. Diagram: * Modellerna PROTECT FOQUS, 600i, 1100i och 2200i. PROTECT QUMULUS: Se installationsvideon.

(magnetisk) och ansluts till dimkanonens kretskort*. Vänd kretskortets komponentsida bort från värmeelementet. 2.

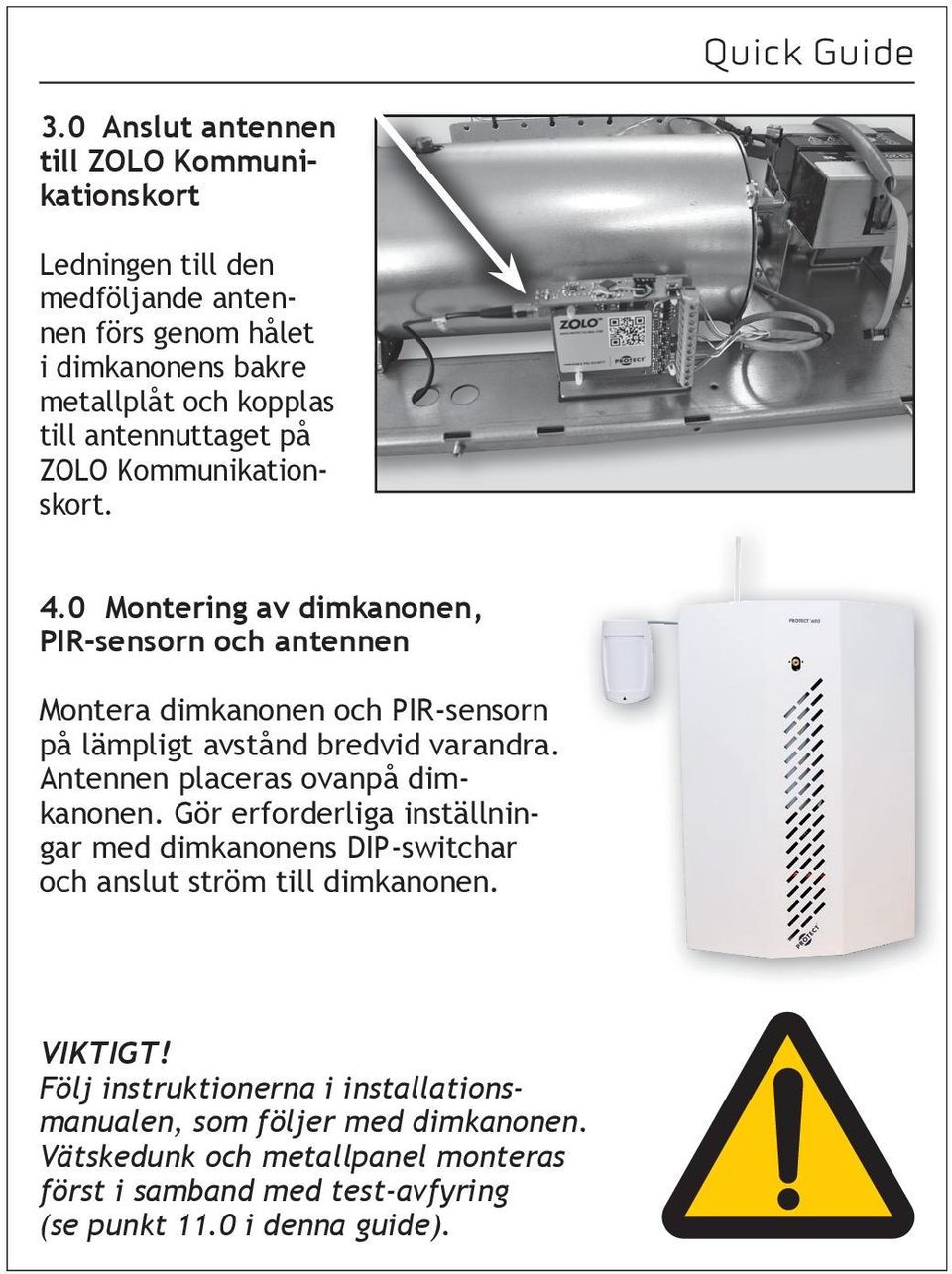

5 Quick Guide 3.0 Anslut antennen till ZOLO Kommunikationskort Ledningen till den medföljande antennen förs genom hålet i dimkanonens bakre metallplåt och kopplas till antennuttaget på ZOLO Kommunikationskort. 4.0 Montering av dimkanonen, PIR-sensorn och antennen Montera dimkanonen och PIR-sensorn på lämpligt avstånd bredvid varandra. Antennen placeras ovanpå dimkanonen. Gör erforderliga inställningar med dimkanonens DIP-switchar och anslut ström till dimkanonen. VIKTIGT! Följ instruktionerna i installationsmanualen, som följer med dimkanonen. Vätskedunk och metallpanel monteras först i samband med test-avfyring (se punkt 11.0 i denna guide).

antennuttaget på ZOLO Kommunikationskort. 4.

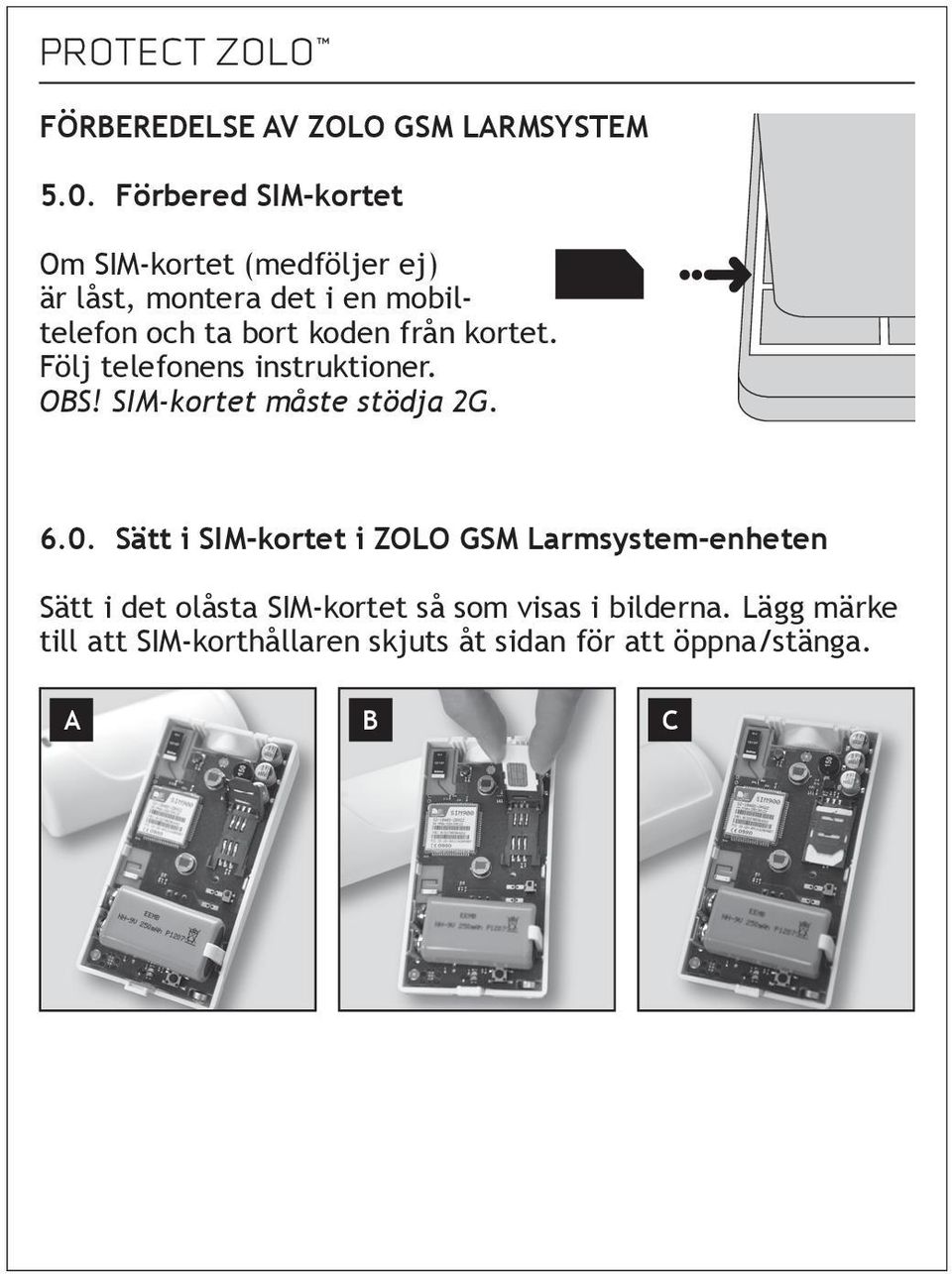

6 PROTECT ZOLO FÖRBEREDELSE AV ZOLO GSM LARMSYSTEM Förbered SIM-kortet Om SIM-kortet (medföljer ej) är låst, montera det i en mobiltelefon och ta bort koden från kortet. Följ telefonens instruktioner. OBS! SIM-kortet måste stödja 2G Sätt i SIM-kortet i ZOLO GSM Larmsystem-enheten Sätt i det olåsta SIM-kortet så som visas i bilderna. Lägg märke till att SIM-korthållaren skjuts åt sidan för att öppna/stänga. A B C

från kortet. Följ telefonens instruktioner. OBS! SIM-kortet måste stödja 2G. 6.0.

7 7.0 Anslut spänning till ZOLO GSM Larmsystem Quick Guide Anslut den medföljande nätadaptern till ZOLO GSM Larmsystem (A) och sätt den andra änden av nätadaptern i en väggkontakt (B). Kontrollera att det inbyggda batteriet är korrekt monterat. A B 8.0 Ladda ner mjukvara och programmera ZOLO GSM Larmsystem Ladda ner ZOLO Konfigurationsverktyg från och installera det på en dator.

Kontrollera att det inbyggda batteriet är korrekt monterat. A B 8.

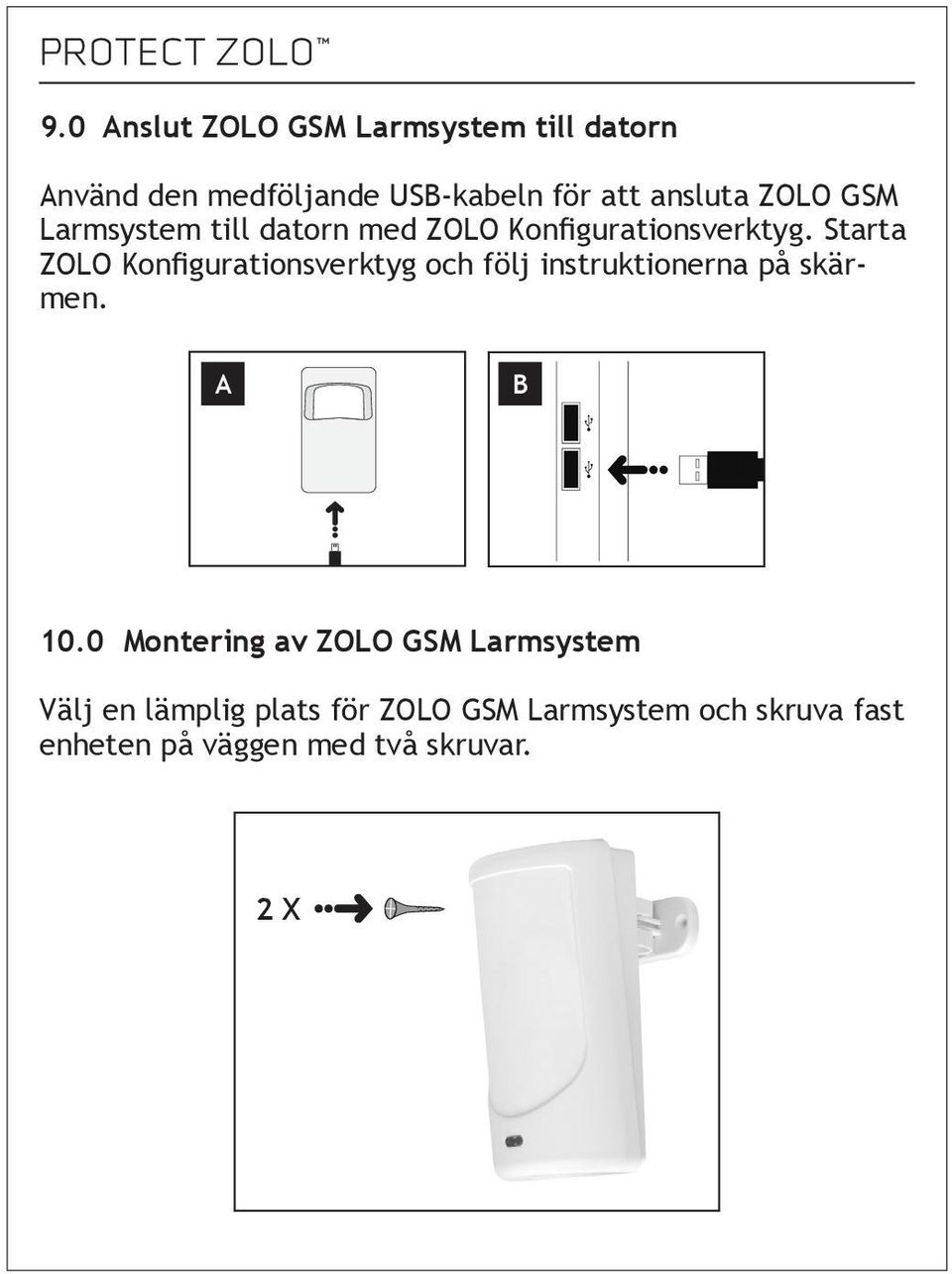

8 PROTECT ZOLO 9.0 Anslut ZOLO GSM Larmsystem till datorn Använd den medföljande USB-kabeln för att ansluta ZOLO GSM Larmsystem till datorn med ZOLO Konfigurationsverktyg. Starta ZOLO Konfigurationsverktyg och följ instruktionerna på skärmen. A B 10.0 Montering av ZOLO GSM Larmsystem Välj en lämplig plats för ZOLO GSM Larmsystem och skruva fast enheten på väggen med två skruvar. 2 X

GSM Larmsystem till datorn med ZOLO Konfigurationsverktyg.

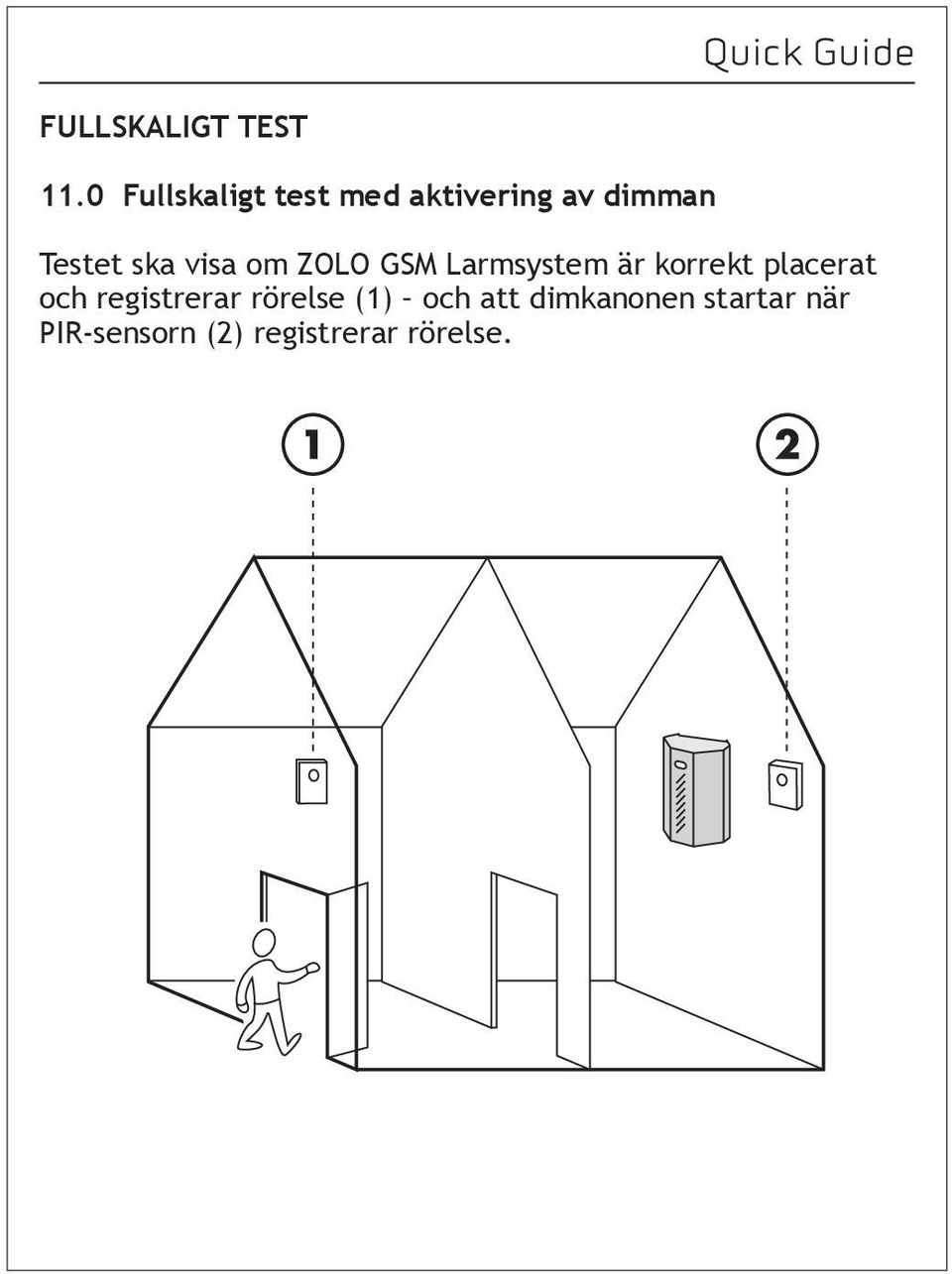

9 Quick Guide FULLSKALIGT TEST 11.0 Fullskaligt test med aktivering av dimman Testet ska visa om ZOLO GSM Larmsystem är korrekt placerat och registrerar rörelse (1) och att dimkanonen startar när PIR-sensorn (2) registrerar rörelse.

10 PROTECT ZOLO BÖRJA ANVÄNDA ZOLO GSM LARMSYSTEM 12.0 Ladda ner och läs bruksanvisningen på vår webbplats Den fullständiga bruksanvisningen till ZOLO GSM Larmsystem finns på

Den fullständiga bruksanvisningen till ZOLO GSM
