1 LED PARKARMATUR SMART KOMMUNIKATION Ellie

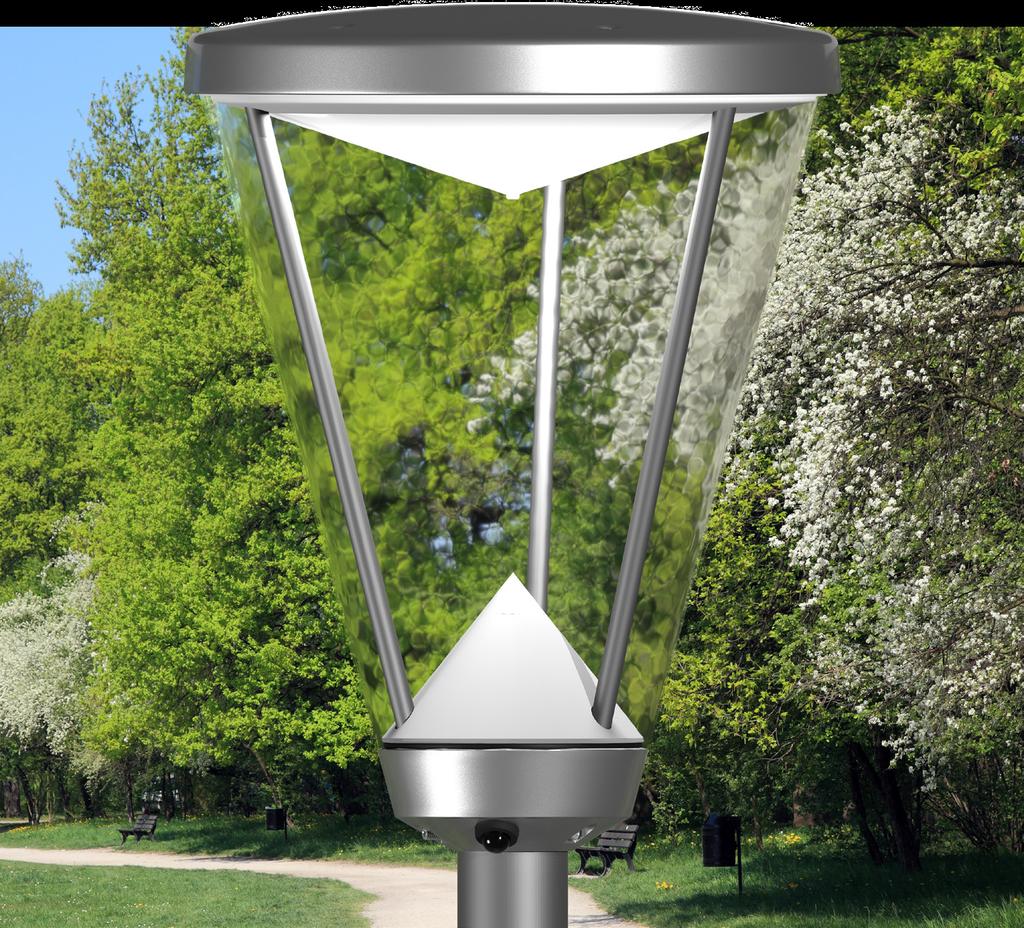

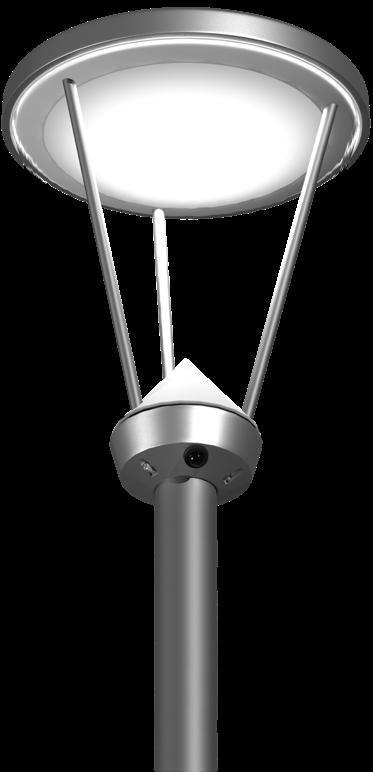

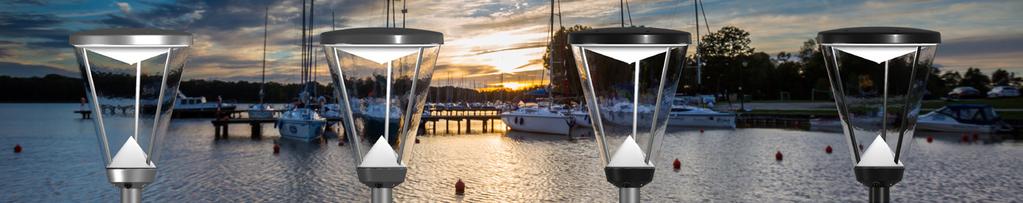

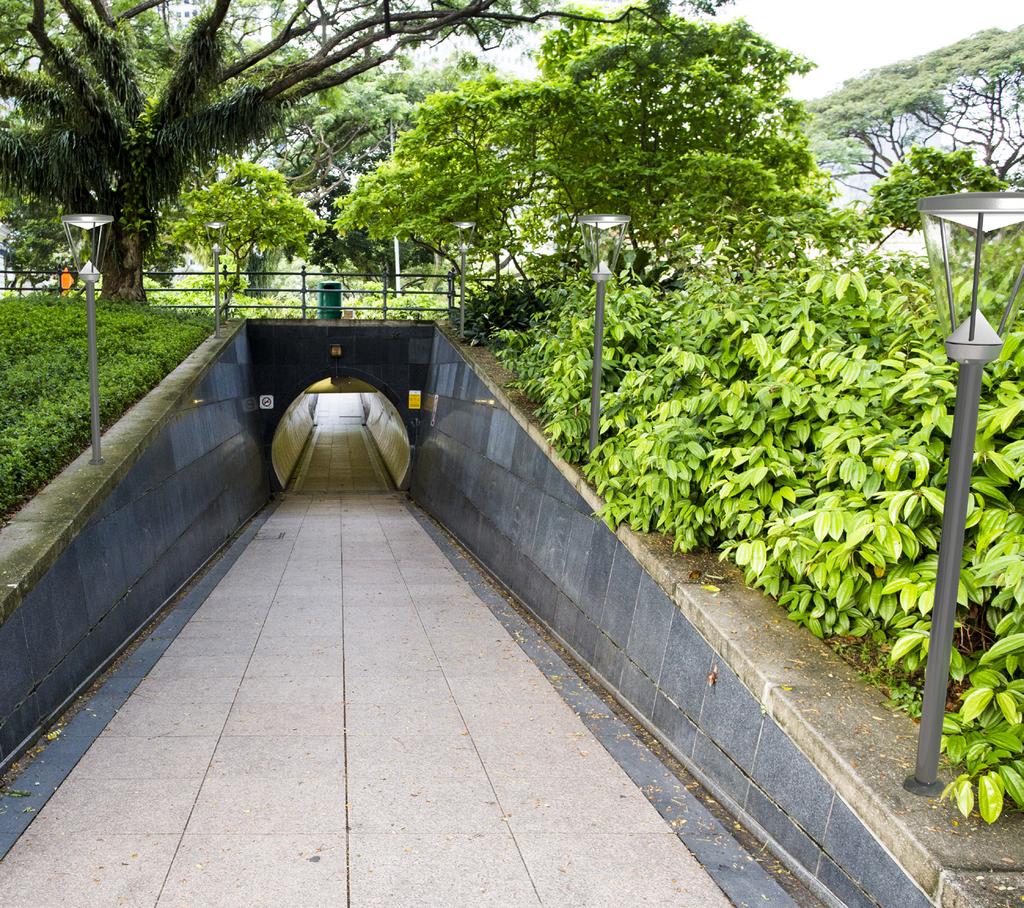

2 Motionsspår, skidspår, utegym PARKARMATUR OCH MER Erbjuder avancerade funktioner Lillasyster till Prisma Light Eliott. Lanserades Design av Morten Lyhne ledorden när denna armatur skulle designas var: Parkarmatur, klassisk, tidlös, nordisk design. Prisma Light Ellie kan allt som en modern LED-armatur bör kunna. Kompletterar nya moderna miljöer lika gärna som den lyser upp kvarteren i äldre men också riktigt gamla stadsdelar eller bryggan i fritidsbåtshamnen. Ja, eller var tänker du placera din Prisma Light Ellie? 2 Prisma Light Ellie prismatibro.se

3 Constant Den allra enklaste styrningen! Fungerar som lampor alltid fungerat: Ström på = Ljus Ström av = Släckt Remote En fjärrkontroll räcker oavsett antal armaturer. Fem-siffrig kund-unik PIN-kod skyddar från obehöriga. Gör inställningar från marken utan skylift. Lika enkel som genial och prisvärd. Prisma Nattljus mer än bara nattsänkning. Det går lika enkelt att ställa in en höjning. Ordinarie effekt Start Prisma Nattljus Nivå/effekt Stopp Prisma Nattljus Detect Närvarostyrning av armaturerna. Alltså, rätt ljus vid rätt tidpunkt när någon är där. Vi har integrerat styrsystemet Citygrid av Seneco A/S i våra armaturer. Justera inställningarna enkelt via dongle och Android-telefon eller sitt kvar hemma vid din dator och kommunicera med en Gateway som gör jobbet åt dig. Alla inställningar kan justeras i efterhand. SINNE FÖR EKONOMI Energi Rondering Garanti minst 5 år >90% besparing jämfört med kvicksilver. >60% besparing jämfört med högtrycksnatrium. Ytterligare energibesparing uppnås med närvarostyrning eller Prisma Nattljus. Rondering blir enklare med Prisma Light Detect. Få indikation på att någon armatur behöver din uppmärksamhet. Justera inställningar för Prisma Light Remote och Prisma Light Detect utan att använda skylift. Förläng ordinarie garanti med upp till 10 år, 5+10=15 år. Oavsett: Om olyckan är framme RING OSS så finner vi en lösning tillsammans. PrismaTibro överraskar positivt vid den praktiska tillämpningen av garantivillkoren. Pröva oss. prismatibro.se Prisma Light Ellie 3

4 TEKNISKA FAKTA BESLUT GENERATION VID KÖP ANVÄNDNINGSOMRÅDE FAKTA INFORMATION 1 Utomhusbelysning Gång och cykelvägar, parkeringar, parker, elljusspår. RÄCKVIDD 1 Stolphöjd 3-5 meter 1 Stolpavstånd meter LJUS 1 Färgtemperatur 3000K Varmvitt K Neutralvitt 1 Färgåtergivning RA Standard: 70 Alternativ: 80 1 MacAdam SDCM 4 1 Lumen >120 lm/w Se lumentabell 1 Dioder, antal Cree/Osram 32 st 1 1 Linser SCL Omni, rundstrålande Se Polärdiagram Ljusfiler Finns för samtliga konfigurationer. LDT-filer tillgängliga via formulär på prismatibro.se STYRNING Ladda ned manualer med mera på prismatibro.se 1 Constant När man vet: Detta är vad som behövs, alltid, när ljus behövs. Kan justeras av PrismaTibro, i Tibro. 1 Remote Enstaka armatur kan justeras: effekt, nattsänkning Justeras enkelt med fjärrkontroll 1 Detect DRIFT PRESTANDA Valfri effekt vid närvaro och frånvaro. Intervaller och uppförande bestäms av kund. Systemeffekt 5-40 W 1 Livslängd: h vid effekt 20W h vid maxeffekt 40W 1 Spänning V AC 1 Kapslingsklass IP65 Justeras med Android-app och Dongle. Enbart beslut vid order i kombination med fast läge. I alla övriga fall: ständigt justerbart. 1 Vandalklass IK10/IK09 IK10, undantag liten del på överlock IK09 1 Överpänningsskydd 10 kv 1 Skyddsklass Class II 1 Drifttemperatur -50 C +50 C 1 Drivdon Meanwell TILLVAL 1 Stolpfäste Fast, integrerat fäste 48-60mm 1 Kabel, standard Ölflex 2x1.0, 5 meter ingår. Andra kablar på offert 1 Färger, standard RAL 9006 Andra färger på offert 1 Skydd för lins och diod Diffuser i polykarbonat FORMAT 1 Höjd 499 mm 1 Bredd Ø 382 mm 1 Vikt 5,7 kg 1 Vindyta 0,13 m 2 TRYGGHET & SERVICE 1 Garanti 5-15 år. Standard: 5 år. Möjlighet: förlängning till 15 år 1 CE-märkning EMC, LVD av NEMKO AS 1 Leveranstid Vanligtvis ca arbetsdagar STYRNING KOMMUNIKATION 4 Prisma Light Ellie prismatibro.se MANUAL STYRNING

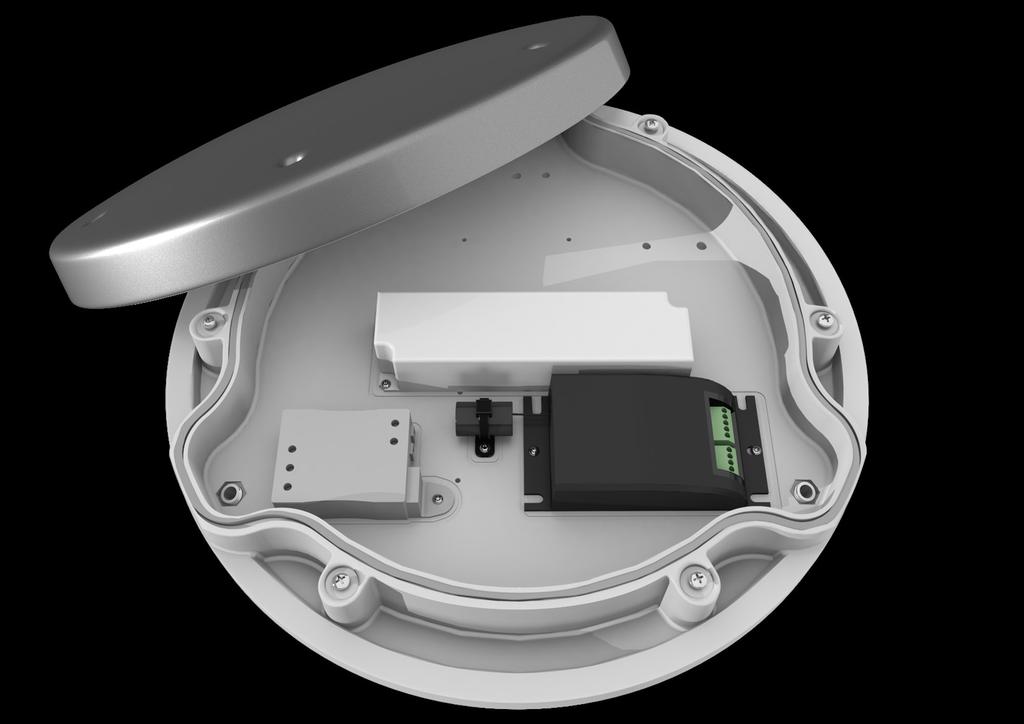

5 TEKNISKA FAKTA DRIVDON CONTROLLER ÖVERSPÄNNINGSSKYDD cd/klm C0-C C90-C SCL OMNI T4 cd/klmc0-c180 C90-C270 prismatibro.se Prisma Light Ellie 5

6 6 Prisma Light Ellie prismatibro.se

7

8 DÄRFÖR PRISMATIBRO KVALITÉ & SÄKERHET PrismaTibro hade kundernas förtroende redan innan Prisma Light Eliott introducerades för stort kunnande inom elektronik, mekanik och trygga lösningar. Det förtroendet är vi angelägna om att förvalta. Den mest kända och uppskattade produkten från PrismaTibro är Prisma Daps, övergångssignalen som med sitt tick-tick-tick gör livet enklare och säkrare för trafikanter världen över. Prisma Light utvecklas ständigt och kommunikationen med omvärlden har redan breddats. GARANTI 5 ÅR Prisma Light fyller sin funktion dygnet runt, året runt, år efter år. Om olyckan är framme överraskar PrismaTibro vid den praktiska tillämpningen av garantivillkoren. Pröva oss. 30 ÅRS ERFARENHET GLOBALT OCH LOKALT Prisma Light har fått ett varmt mottagande i Norden och finns i flera länder genom våra nordiska kunder och vi ser en stark expansion avseende både volym och geografi de närmaste åren. Prisma Teknik AB och Prisma Light AB är båda en del av varumärket PrismaTibro. PrismaTibro har närmare tre decenniers erfarenhet av utveckling och tillverkning av unika, avancerade och pålitliga produkter. Ingår sedan juli 2018 i Addtech-koncernen. Produktområden: övergångssignaler, armbågskontakter, mätinstrument för motorer, LED gatubelysning. CSR, corporate social responsibility: PrismaTibro har högt ställda mål när det gäller att nå och hjälpa behövande i Sverige och runt omkring i världen. Bakgrunden är en önskan om att få visa Guds kärlek för varje enskild människa. Exempel på projekt: vattenrening, skolgång, brottsförebyggande åtgärder. I vår egen region är vi huvudsponsor för ett stort antal idrottsföreningar. Behoven är stora och vi bidrar helhjärtat och gör skillnad. ISO 9001 garanterar hög kvalitet i såväl produkter, tjänster som kundsupport.
