LED GATUBELYSNING SMART KOMMUNIKATION. Eliott

Transkript

1 LED GATUBELYSNING SMART KOMMUNIKATION Eliott

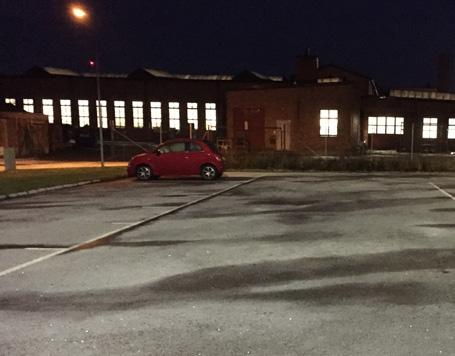

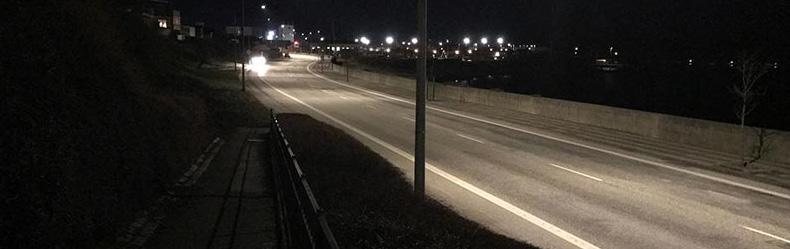

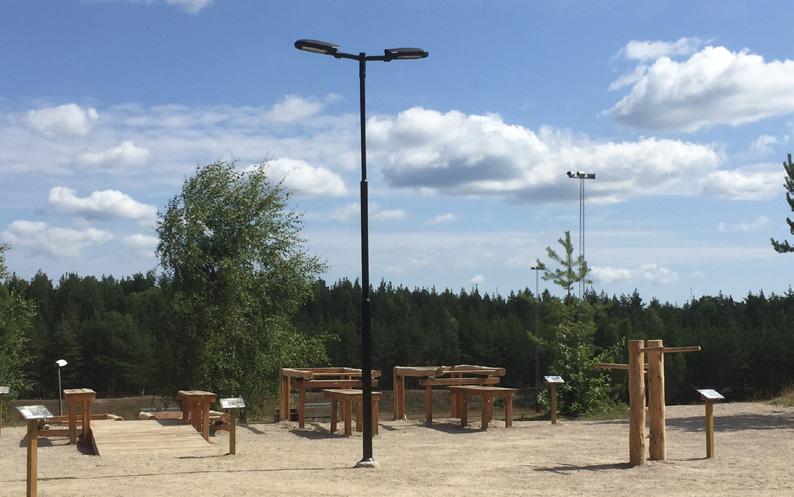

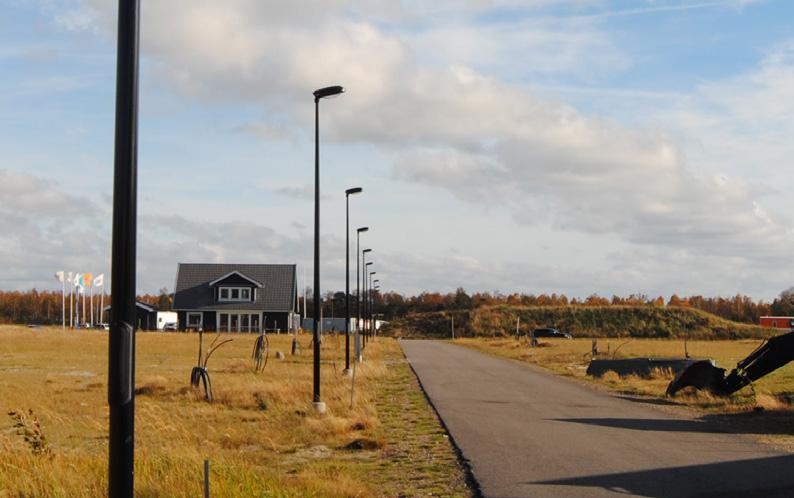

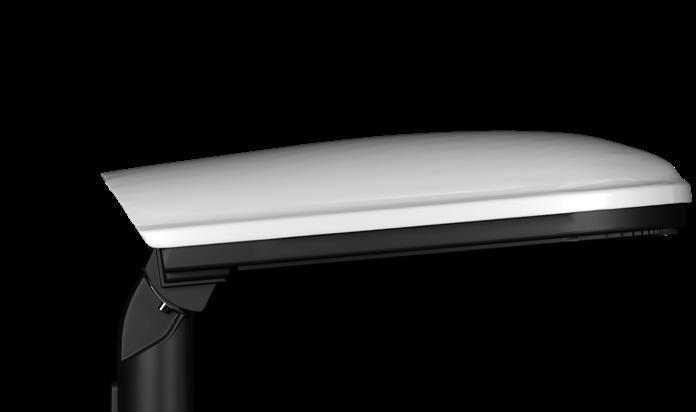

2 Motionsspår, skidspår, utegym Gång- och cykelväg Matargata, rondell Villagata Parkering Trafikled KLASSISK GATUARMATUR Utvecklad under tio år Klassisk gatuarmatur som utvecklas och produceras av PrismaTibro. Under det första decenniet har vi samlat på oss mängder med kunskap och erfarenheter. Profilen på Prisma Light Eliott har bevarats men utseendet kan varieras med avseende på färg, fågelskydd (eller inte), kupa eller planglas. Många kunder har kunnat komplettera under åren och uppskattar att utseendet inte radikalt förändrats. De stora förändringen har skett under huven effektivare, smartare och ännu säkrare teknik. Prisma Light Eliott erbjuder avancerade funktioner, enkla att hantera. Hög leveranskapacitet har uppskattats kunderna Första prototyperna, 3 st visades för kund som direkt ville köpa - prototyperna! 2012 De första stora volymerna till enskilda kunder producerades till Sverige och Danmark Tillökning i familjen: parkarmaturen Prisma Light Ellie 2018 Utvecklingsarbetet på högvarv 2019 Elton ansluter familjen Prisma Light 2 Prisma Light Eliott prismatibro.se

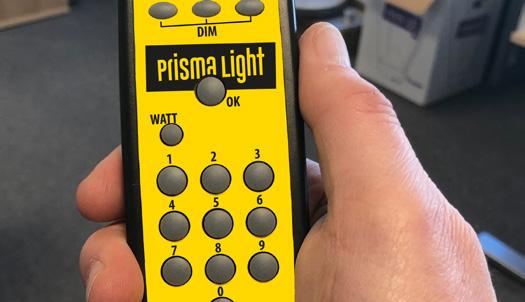

3 Landskapsbild low poly art Fokus: Eliott Constant Den allra enklaste styrningen! Fungerar som lampor alltid fungerat: Ström på = Ljus Ström av = Släckt Remote En fjärrkontroll räcker oavsett antal armaturer. Fem-siffrig kund-unik PIN-kod skyddar från obehöriga. Gör inställningar från marken utan skylift. Lika enkel som genial och prisvärd. Prisma Nattljus mer än bara nattsänkning. Det går lika enkelt att ställa in en höjning. Ordinarie effekt Start Prisma Nattljus Nivå/effekt Stopp Prisma Nattljus Detect Närvarostyrning av armaturerna. Alltså, rätt ljus vid rätt tidpunkt när någon är där. Vi har integrerat styrsystemet Citygrid av Seneco A/S i våra armaturer. Justera inställningarna enkelt via dongle och Android-telefon eller sitt kvar hemma vid din dator och kommunicera med en Gateway som gör jobbet åt dig. Alla inställningar kan justeras i efterhand. SINNE FÖR EKONOMI Energi >90% besparing jämfört med kvicksilver. >60% besparing jämfört med högtrycksnatrium. Ytterligare energibesparing uppnås med närvarostyrning eller Prisma Nattljus. Rondering Rondering blir enklare med Prisma Light Detect. Få indikation på att någon armatur behöver din uppmärksamhet. Justera inställningar för Prisma Light Remote och Prisma Light Detect utan att använda skylift. Garanti minst 5 år Förläng ordinarie garanti med upp till 10 år, 5+10=15 år. Oavsett: Om olyckan är framme RING OSS så finner vi en lösning tillsammans. PrismaTibro överraskar positivt vid den praktiska tillämpningen av garantivillkoren. Pröva oss. prismatibro.se Prisma Light Eliott 3

4 TEKNISKA FAKTA GENERATION BESLUT VID KÖP ANVÄNDNINGSOMRÅDE FAKTA INFORMATION Gatubelysning Gång- och cykelväg, Parkering, Matargata, Villagata, Elljusspår, Industriområde, Motortrafikled RÄCKVIDD Stolphöjd 4-12 meter Stolpavstånd meter LJUS Färgtemperatur 3000K Varmvitt 0K Neutralvitt K Kallvitt Färgåtergivning RA Standard: 70 Alternativ: 80 MacAdam SDCM 4 3 Lumen (lm/w) 100 Se lumentabell Dioder, antal Cree/Osram, 16 st Cree/Osram, 32 st 2 Osram, 16 st 2 Osram, 32 st 1 Osram, 30 st 3 Linser T2, T4, DWC, DNW, ME, SCL, PX, PXL Se Polärdiagram 2 TDWDN, FT 2* 1 BAB*, ABA, AAA, BBB Ljusfiler Finns för samtliga konfigurationer. LDT-filer tillgängliga via formulär på prismatibro.se STYRNING Ladda ned manualer med mera på prismatibro.se Constant När man vet: Detta är vad som behövs, alltid, när ljus behövs. * Kan användas som konstant men 3 2* 1** ändras med fjärrkontroll och PIN-kod. ** Kan justeras av PrismaTibro, i Tibro. 3 2 Remote Enstaka armatur kan justeras: effekt, nattsänkning Justeras enkelt med fjärrkontroll. 3 Detect Ljusrelä DRIFT PRESTANDA Valfri effekt vid närvaro och frånvaro. Intervaller och uppförande bestäms av kund. Går att kombinera Remote och Constant med internt ljusrelä under transparent kåpa. Justeras med Android-app tillsammans med Dongle. Systemeffekt 5-90 Watt beroende på generation, dioder, styrning. Enbart beslut vid order i kombination med fast läge. I alla övriga fall: ständigt justerbart. Spänning V AC Kapslingsklass Prisma Light Eliott 3: IP67 innanför glaset, IP65 för hela armaturen. Prisma Light Eliott 2: IP67 innanför glaset, IP33 för hela armaturen. Vandalklass IK10+ Överpänningsskydd 10 kv 3 2 Skyddsklass Class II 1 CLASS I Korrosionsklass C5 Drifttemperatur -50 C +50 C 3 Drivdon Meanwell 2 Meanwell 1 Trafo STYRNING KOMMUNIKATION 4 Prisma Light Eliott prismatibro.se MANUAL STYRNING

5 GENERATION BESLUT TILLVAL FAKTA INFORMATION 3 Stolpfäste Vinklingsbart fäste för både rak stolpe och stolpe med arm ±1 justeringsmån i båda lägen. Stolpdiameter: mm Fast fäste: Rak stolpe. Stolpdiameter: mm Fast fäste: Arm. Stolpdiameter: mm Kabel, standard Andra kablar på offert Färger, standard Andra färger på offert Skydd för lins och diod Kupa eller planglas EXQ 3x1,5 i önskad längd enligt prislista. Andra kablar vid förfrågan. Kåpa, fågelpinnar: RAL 7047 Armaturhus: RAL 9005 FORMAT & MATERIAL FAKTA INFORMATION Längd 565 mm Bredd 230 mm Höjd med fågelpinnar Plant glas: 221 mm Kupat glas: 261 mm Höjd med plugg Plant glas: 152 mm Kupat glas: 192 mm Höjd, slät kåpa Plant glas: 120 mm Kupat glas: 160 mm Vikt 5,4 kg Vindyta Slät kåpa, plant glas: 0,058 m 2 Armaturhus Aluminium Kupa eller planglas Polykarbonat TRYGGHET & SERVICE Garanti 5-15 år. Standard: 5 år. Möjlighet: förlängning till 15 år CE-märkning Ja TEKNISKA FAKTA Leveranstid Vanligtvis ca arbetsdagar Generation 1 och 2 säljs inte längre men finns med i matrisen för att jämföras med generation T2 cd/klm C0-C180 0 C90-C270 T4 DWC DNW ME η= 94% cd/klm C0-C180 0 C90-C270 SCL PX prismatibro.se Prisma Light Eliott 5

6 HEMSTADEN Troligtvis behöver vi lägga till två sidor. Osäker på innehåll men här är ett förslag: Sida 1: Något som talar om vart man kan använda Prisma Light Eliott. Typ: Villagata GC-väg Elljusspår Parkering Belysning över portar Matargator Sida 2: Har du träffat hela vår familj? Bild på Prisma Light Eliott, Prisma Light Elton, Prisma Light Ellie, Prisma Light Ella. 6 Prisma Light Eliott prismatibro.se

7

8 DÄRFÖR PRISMATIBRO KVALITÉ & SÄKERHET PrismaTibro hade kundernas förtroende redan innan Prisma Light Eliott introducerades för stort kunnande inom elektronik, mekanik och trygga lösningar. Det förtroendet är vi angelägna om att förvalta. Den mest kända och uppskattade produkten från PrismaTibro är Prisma Daps, övergångssignalen som med sitt tick-tick-tick gör livet enklare och säkrare för trafikanter världen över. Prisma Light utvecklas ständigt och kommunikationen med omvärlden har redan breddats. GARANTI 5 ÅR Prisma Light fyller sin funktion dygnet runt, året runt, år efter år. Om olyckan är framme överraskar PrismaTibro vid den praktiska tillämpningen av garantivillkoren. Pröva oss. 30 ÅRS ERFARENHET GLOBALT OCH LOKALT Prisma Light har fått ett varmt mottagande i Norden och finns i flera länder genom våra nordiska kunder och vi ser en stark expansion avseende både volym och geografi de närmaste åren. Prisma Teknik AB och Prisma Light AB är båda en del av varumärket PrismaTibro. PrismaTibro har närmare tre decenniers erfarenhet av utveckling och tillverkning av unika, avancerade och pålitliga produkter. Ingår sedan juli 2018 i Addtech-koncernen. Produktområden: övergångssignaler, armbågskontakter, mätinstrument för motorer, LED gatubelysning. CSR, corporate social responsibility: PrismaTibro har högt ställda mål när det gäller att nå och hjälpa behövande i Sverige och runt omkring i världen. Bakgrunden är en önskan om att få visa Guds kärlek för varje enskild människa. Exempel på projekt: vattenrening, skolgång, brottsförebyggande åtgärder. I vår egen region är vi huvudsponsor för ett stort antal idrottsföreningar. Behoven är stora och vi bidrar helhjärtat och gör skillnad. ISO 9001 garanterar hög kvalitet i såväl produkter, tjänster som kundsupport.
