1 LED GATUBELYSNING SMART KOMMUNIKATION Eliott

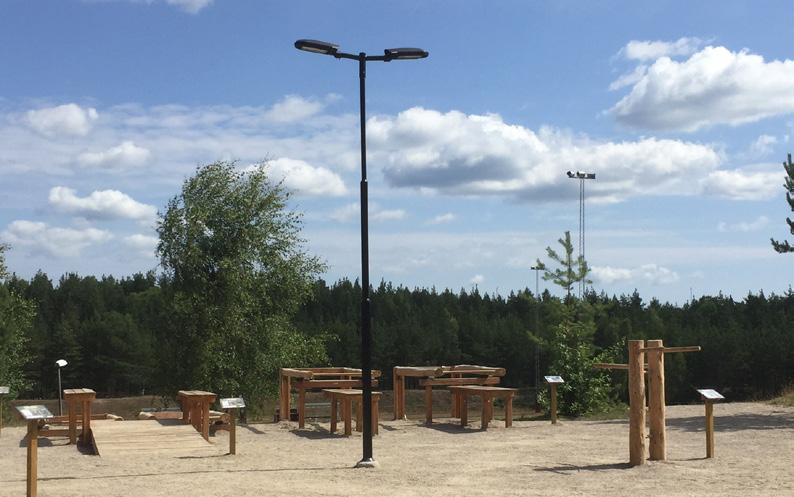

2 Motionsspår, skidspår, utegym Gång- och cykelväg Matargata, rondell Villagata Parkering Trafikled LJUS NÄR OCH DÄR DET BEHÖVS Låt närvaro styra När ingen är där lyser det med den effekt kunden valt: Lägre, högre eller inte alls. När någon dyker upp ändras effekten till den kunden valt. Samtidigt tänds så många armaturer som kunden bestämt. Kunden bestämmer hur länge närvaro-effekten ska gälla innan den återgår till frånvaro-effekt. Dessa inställningar justeras enkelt med: android-app med kommunikation via dongle. Styr installation på avstånd Prisma Light Eliott Detect kan styras på avstånd då de använder GPRS-kommunikation. Andra exempel på styrsystem är t ex DALI och Capelon. Ett populärt sätt att styra på närmare avstånd är att justera effekt och Prisma Nattljus med fjärrkontroll. Fjärrkontrollen gör det enkelt att justera från marken utan skylift. Säkerhet: En 5-siffrig PIN-kod. 2 Prisma Light Eliott prismatibro.se

3 Constant Den allra enklaste styrningen! Fungerar som lampor alltid fungerat: Ström på = Ljus Ström av = Släckt Prisma Nattljus Mer än bara nattsänkning. Det går lika enkelt att ställa in en höjning. Ordinarie effekt Start Prisma Nattljus Nivå/effekt Stopp Prisma Nattljus Remote En fjärrkontroll räcker oavsett antal armaturer. Fem-siffrig kund-unik PIN-kod skyddar från obehöriga. Gör inställningar från marken utan skylift. Lika enkel som genial och prisvärd. Detect Närvaro styr effekt Bestäm antalet armaturer som ska tända upp samtidigt Alla tänkbara och önskvärda inställningar tillgängliga. Android-app Samtliga Prisma Light Eliott 3 Detect kan programmeras med Android-app. Använd smartphone eller surfplatta. Dashboard Välj till en gateway. Det ger möjlighet att styra anläggning från skrivbordet. Ger dessutom tillgång till statistik och automatisk rondering. SINNE FÖR EKONOMI Energi >90% besparing jämfört med kvicksilver. >60% besparing jämfört med högtrycksnatrium. Ytterligare energibesparing uppnås med närvarostyrning eller Prisma Nattljus. Rondering Rondering blir enklare med Prisma Light Eliott Detect. Få indikation på att någon armatur behöver din uppmärksamhet. Justera inställningar för Prisma Light Eliott Remote och Prisma Light Eliott Detect utan att använda skylift. Garanti minst 5 år Förläng ordinarie garanti med upp till 10 år, 5+10=15 år. Oavsett: Om olyckan är framme RING OSS så finner vi en lösning tillsammans. PrismaTibro överraskar positivt vid den praktiska tillämpningen av garantivillkoren. Pröva oss. prismatibro.se Prisma Light Eliott 3

4 Constant CONSTANT PÅ ELLER AV Skulle kunna kallas den allra enklaste styrningen. Den enda lösningen som funnits sedan urminnes tider: tänt eller släckt. TIDUR, LJUSRELÄ ELLER ENKEL STRÖMBRYTARE Ett tidur eller ljusrelä styr om strömmen är påslagen eller avslagen. Prisma Light Eliott Constant tänds när strömmen slås på och lyser då med den effekt som bestämdes vid beställning. Om kunden bestämmer sig för att den effekten ska ändras, behöver armaturen tillbaka till fabriken i Tibro och programmeras om. Strömmen är påslagen Under den perioden använder Prisma Light Eliott den effekt som bestämdes vid beställning. ENERGIFÖRBRUKNING EFFEKT ENERGIBESPARING PRIS SMART & LEVERANSTID 5-90 W 90 % RING! FLEXIBEL 10 Jmf: Kvicksilver Ange konfiguration för offert Dagar från order, normalt 4 Prisma Light Eliott prismatibro.se

5 Constant Prisma Nattljus Remote START STOP On Off LEVEL REMOTE WATT 1 CITY DIM RETURN OK DETECT Prisma Light Remote Made in Tibro Version 1805 BYT EFFEKT STEGLÖST Lika enkelt som att byta kanal på TV:n. Ställ dig under armaturen rikta fjärrkontrollen rakt upp ändra effekten på Prisma Light Eliott i steg om 1 Watt. Man behöver ingen skylift, behöver inte ens lämna bilen veva ner rutan, sträck ut handen. PRISMA NATTLJUS Sänk eller en höj effekten en period per dygn. Nattsänkning eller natthöjning. Inställningar: 1. Ordinarie effekt 2. Prisma Nattljus från timmen 3. Prisma Nattljus till timmen 4. Nivå under Prisma Nattljus, Watt FÖRBEREDDA Alla modeller av Prisma Light Eliott Remote generation 2 och 3 är förberedda, är redo. Det enda Prisma Light Eliott behöver är ström på och av vid gryning och skymning. Fjärrkontroll och fem-siffrig PIN-kod är allt som behövs för att byta effekt och ändra inställningar för Prisma Nattljus. DÄRFÖR Saknar du fjärrkontroll och/eller PIN-kod kontakta support@prismatibro.se Strömmen är påslagen Prisma Nattljus är inställt att sänka effekten under perioden då aktiviteten i området är låg. ENERGIFÖRBRUKNING EFFEKT 5-60 W ENERGIBESPARING PRIS SMART & LEVERANSTID 93 % RING! FLEXIBEL 10 Jmf: Kvicksilver Ange konfiguration för offert Dagar från order, normalt prismatibro.se Prisma Light Eliott 5

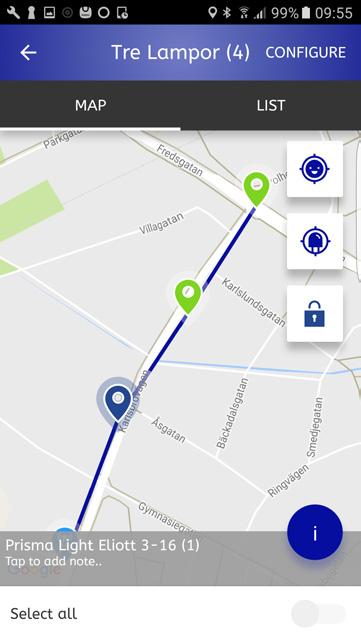

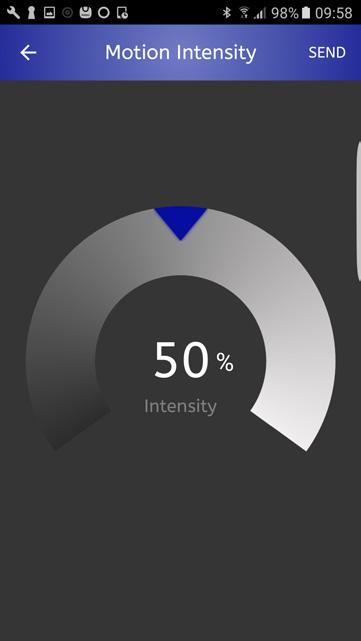

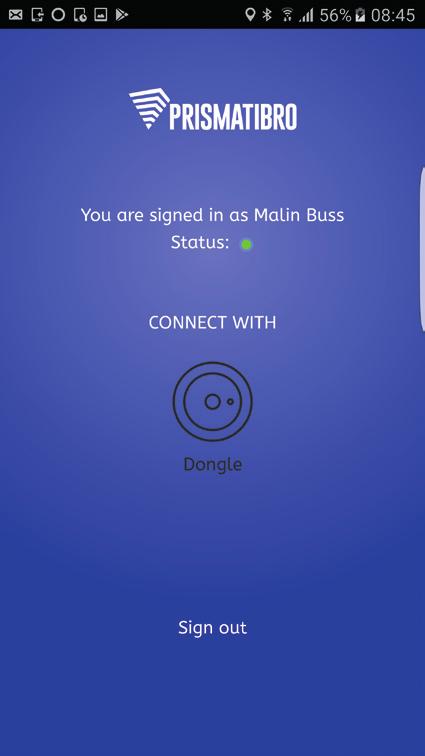

6 Constant Prisma Nattljus Detect Android-app Dashboard DETECT LYSER MER NÄR NÅGON BEHÖVER Den viktigaste fördelen med Prisma Light Eliott Detect är att rätt ljus verkligen erbjuds precis där och när den behövs. När ingen är där kan det vara helt släckt eller lysa med en låg effekt. NOTERA Prisma Light ger mycket ljus även vid mycket låga effekter. Vid närvaro kan det antal armaturer kunden önskar tändas upp samtidigt. Det antalet fortsätter sedan att tändas upp i den riktning som personen/fordonet rör sig. INSTÄLLSAM PÅ ETT TREVLIGT SÄTT Android-app gör det möjligt att enkelt justera inställningar. Väljer man att komplettera med en så kallad Gateway så behöver man inte ens vara i närheten av anläggningen för att förändra. RONDERING OCH STATISTIK En Gateway gör det också möjligt att med automatik få meddelande om något inte är som det ska. På en kartbild visas statusen för varje enskild armatur. För varje enskild armatur visas mängder av statistik som hjälper till vid utvärdering och beslut. Prisma Daps 2000 L Prisma Daps 2000 M Prisma Support 6 Prisma Light Eliott prismatibro.se

7 FÖLJSAM OCH TRYGG BELYSNING När man talar om styrning och armaturer i samma mening avses oftast tekniken som gör det möjligt. En annan viktig betydelse av styrning är det bestämmer hur mycket ljus det ska vara. Den styrningen består av policys, principer, brukares åsikter men framför allt det regelverk som Trafikverket formulerat: Vägar och gators utformning (VGU). Prisma Light Eliott Detect ger möjligheter för all typer av styrningar att gälla. Anpassa och förändra med små arbetsinsatser på ett sätt som inte är möjligt med de flesta andra lösningar. VALFRIHET Ordet valfrihet sammanfattar det vi ebjuder med Prisma Light Eliott Detect. Frihet att välja utseende, frihet att välja funktioner. Strömmen är påslagen Närvarostyrning. Vid frånvaro lyser Prisma Light Eliott med lägre intensitet för att vid närvaro simultant höja ljusflödet till önskad nivå. Rätt ljus vid rätt tidpunkt! ENERGIFÖRBRUKNING EFFEKT ENERGIBESPARING PRIS SMART & LEVERANSTID 5-90 W 95 % RING! FLEXIBEL 15 Jmf: Kvicksilver Ange konfiguration för offert Dagar från order, normalt prismatibro.se Prisma Light Eliott 7

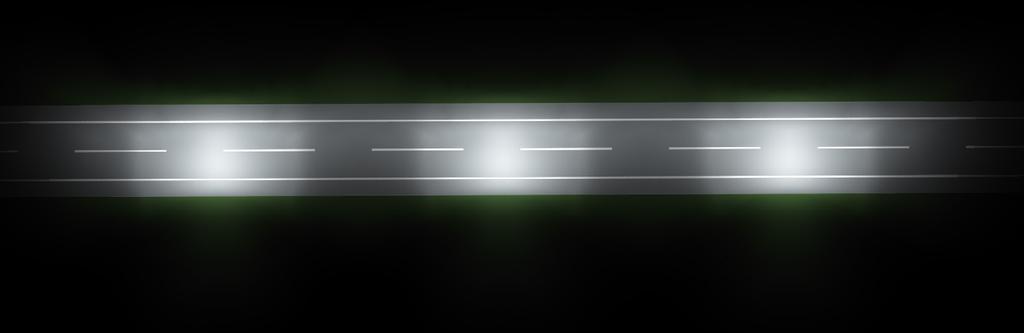

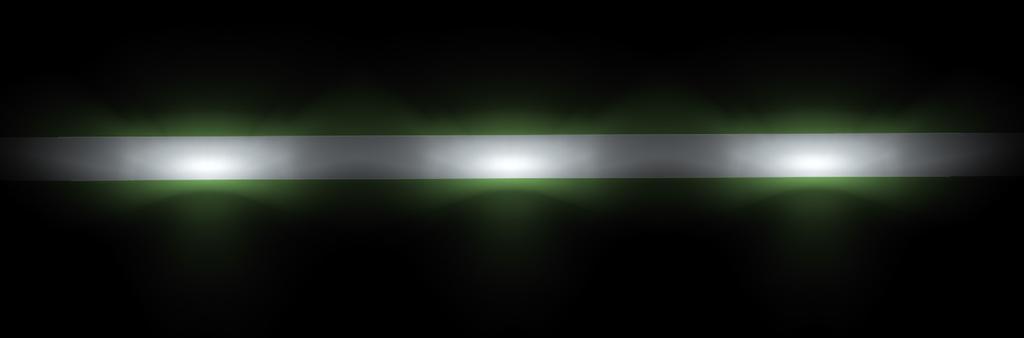

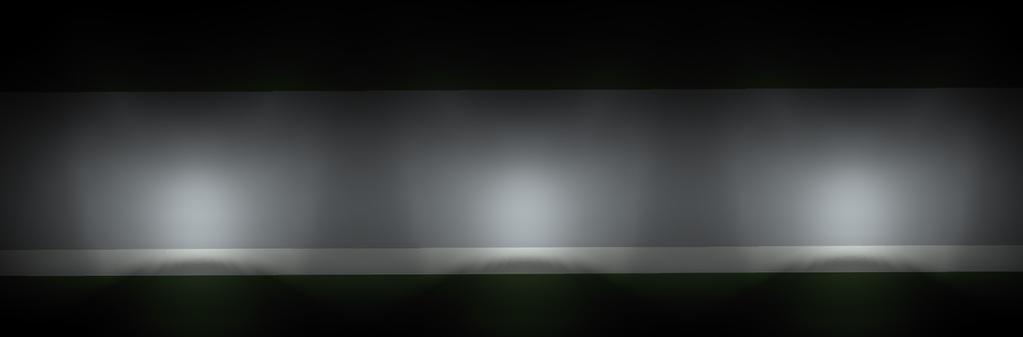

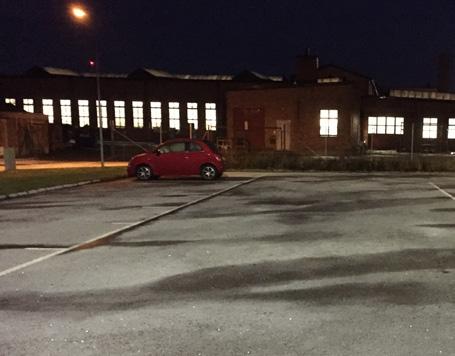

8 DE VANLIGASTE LJUSBILDERNA OPTIMAL FÖRDELNING AV LJUSET Linser är skillnaden. Ljusbilden och jämnheten bestäms av linser, linskombinationer. Motionsspår Elljusspår Gång- och cykelväg Parkering 8 Prisma Light Eliott prismatibro.se

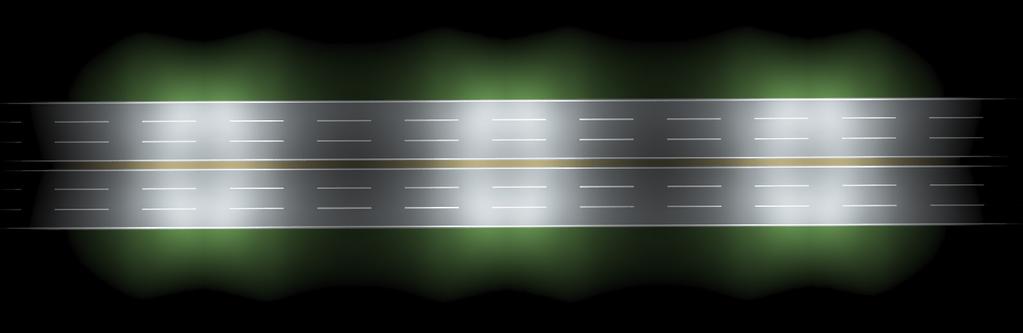

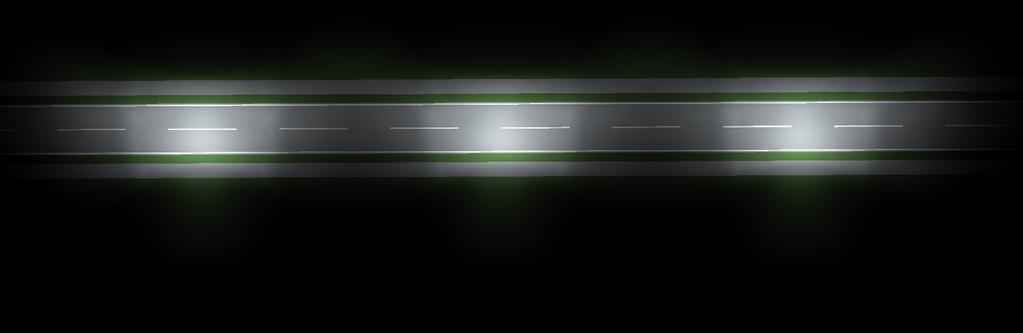

9 VILKEN BILD VILL DU SE? VI LEVERERAR BERÄKNINGAR FÖR DITT PROJEKT Behöver du en ljusberäkning för ditt projekt? Se checklista. Villagata Matargata Trafikled prismatibro.se Prisma Light Eliott 9

10 TEKNISKA FAKTA GENERATION BESLUT VID KÖP ANVÄNDNINGSOMRÅDE FAKTA INFORMATION Gatubelysning Gång- och cykelväg, Parkering, Matargata, Villagata, Elljusspår, Industriområde, Motortrafikled RÄCKVIDD Stolphöjd 4-12 meter Stolpavstånd meter LJUS Färgtemperatur 3000K Varmvitt 4000K Neutralvitt 6000K Kallvitt Färgåtergivning RA Standard: 70 Alternativ: 80 3 Lumen (lm/w) Dioder, antal Cree/Osram, 16 st Cree/Osram, 32 st 2 Osram, 16 st 2 Osram, 32 st 1 Osram, 30 st 3 Linser T2, T4, DWC, DNW, ME, SCL Se Polärdiagram 2 TDWDN, FT 2* 1 BAB*, ABA, AAA, BBB Ljusfiler Finns för samtliga konfigurationer. LDT-filer tillgängliga via formulär på prismatibro.se STYRNING Constant När man vet: Detta är vad som behövs, alltid, när ljus behövs. * Kan användas som konstant men 3 2* 1** ändras med fjärrkontroll och PIN-kod. ** Kan justeras av PrismaTibro, i Tibro. 3 2 Remote Enstaka armatur kan justeras: effekt, nattsänkning Justeras enkelt med fjärrkontroll 3 2 Detect Net DRIFT PRESTANDA Valfri effekt vid närvaro och frånvaro. Intervaller och uppförande bestäms av kund. Justeras med Android-app tillsammans med Dongle. Systemeffekt 5-90 Watt beroende på generation, dioder, styrning. Enbart beslut vid order i kombination med fast läge. I alla övriga fall: ständigt justerbart. Spänning V AC Kapslingsklass Prisma Light Eliott 3: IP67 innanför glaset, IP65 för hela armaturen. Prisma Light Eliott 2: IP67 innanför glaset, IP33 för hela armaturen. Vandalklass IK10+ Överpänningsskydd 10 kv 3 2 Skyddsklass Class II 1 Class I Drifttemperatur -50 C +50 C 3 Drivdon Meanwell 2 Meanwell 1 Trafo Generation 1 och 2 säljs inte längre men finns med i matrisen för att jämföras med generation 3 10 Prisma Light Eliott prismatibro.se

11 GENERATION BESLUT TILLVAL FAKTA INFORMATION Stolpfäste Justerbart stolpfäste: 135, mm Fast fäste: Rak stolpe, mm Fast fäste: Arm, mm Kabel, standard Andra kablar på offert Färger, standard Andra färger på offert Skydd för lins och diod EXQ 3x1,5 i önskad längd enligt prislista. Andra kablar vid förfrågan. Kåpa, fågelpinnar: RAL 7047 Armaturhus: RAL 9005 Kupa i polykarbonat Planglas i polykarbonat FORMAT FAKTA INFORMATION Längd 565 mm Bredd 230 mm Höjd med fågelpinnar Plant glas: 221 mm Kupat glas: 261 mm Höjd med plugg Plant glas: 152 mm Kupat glas: 192 mm Höjd, slät kåpa Plant glas: 120 mm Kupat glas: 160 mm Vikt 5,4 kg Vindyta Slät kåpa, plant glas: 0,058 m 2 TRYGGHET & SERVICE Garanti 5-15 år. Standard: 5 år. Möjlighet: förlängning till 15 år CE-märkning Ja TEKNISKA FAKTA Leveranstid Vanligtvis ca arbetsdagar Generation 1 och 2 säljs inte längre men finns med i matrisen för att jämföras med generation T2 cd/klmc0-c180 C90-C270 cd/klm C0-C180 0 C90-C270 T4 0 DWC cd/klmc0-c180 C90-C270 0 DNW cd/klmc0-c180 C90-C ME η= 94% cd/klmc0-c180 C90-C270 cd/klm C0-C180 0 C90-C270 SCL cd/klm C0-C180 0 C90-C270 BAB η= 99% cd/klm C0-C180 0 TDWDN η= 99% C90-C270 prismatibro.se Prisma Light Eliott 11

12 Eliott DÄRFÖR PRISMATIBRO KVALITÉ & SÄKERHET PrismaTibro hade kundernas förtroende redan innan Prisma Light Eliott introducerades för stort kunnande inom elektronik, mekanik och trygga lösningar. Det förtroendet är vi angelägna om att förvalta. Den mest kända och uppskattade produkten från PrismaTibro är Prisma Daps, övergångssignalen som med sitt tick-tick-tick gör livet enklare och säkrare för trafikanter världen över. Prisma Light Eliott utvecklas ständigt och kommunikationen med omvärlden har redan breddats. Fjärrkontroll, närvarostyrning, kompatibilitet med DALI, Capelon med flera är några exempel på att Prisma Light Eliott är en framtidssäker investering. GARANTI 5 ÅR Prisma Light Eliott fyller sin funktion dygnet runt, året runt, år efter år. Om olyckan är framme överraskar PrismaTibro vid den praktiska tillämpningen av garantivillkoren. Pröva oss. 30 ÅRS ERFARENHET GLOBALT OCH LOKALT Prisma Light Eliott har fått ett varmt mottagande i Norden och finns i flera länder genom våra nordiska kunder och vi ser en stark expansion avseende både volym och geografi de närmaste åren. Prisma Teknik, Prisma Light och Prisma Care är alla en del av varumärket PrismaTibro. PrismaTibro har närmare tre decenniers erfarenhet av utveckling och tillverkning av unika, avancerade och pålitliga produkter. ISO 9001 garanterar hög kvalitet i såväl produkter, tjänster som kundsupport. Produktområden: övergångssignaler, armbågskontakter, mätinstrument för motorer, LED gatubelysning. CSR, corporate social responsibility: PrismaTibro har högt ställda mål när det gäller att nå och hjälpa behövande i Sverige och runt omkring i världen. Bakgrunden är en önskan om att få visa Guds kärlek för varje enskild människa. Exempel på projekt: vattenrening, skolgång, brottsförebyggande åtgärder. I vår egen region är vi huvudsponsor för ett stort antal idrottsföreningar. Behoven är stora och vi bidrar helhjärtat och gör skillnad. ADRESS Järnvägsgatan 19, Tibro TEL WEBB prismatibro.se E-POST contact@prismatibro.se Ellie
