1 Nytt ljus i elljusspåren Göran Nilsson SSF styrelse Per-Åke Yttergård Nationell längdchef

2 Arbetsgrupp anläggningar längd 4 personer

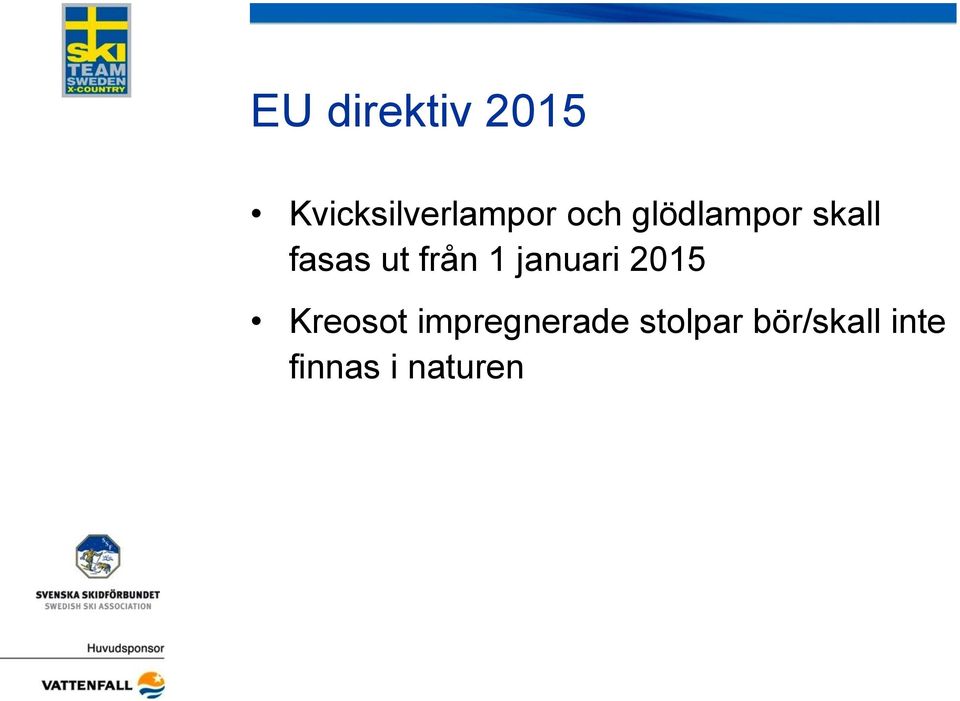

3 EU direktiv 2015 Kvicksilverlampor och glödlampor skall fasas ut från 1 januari 2015 Kreosot impregnerade stolpar bör/skall inte finnas i naturen

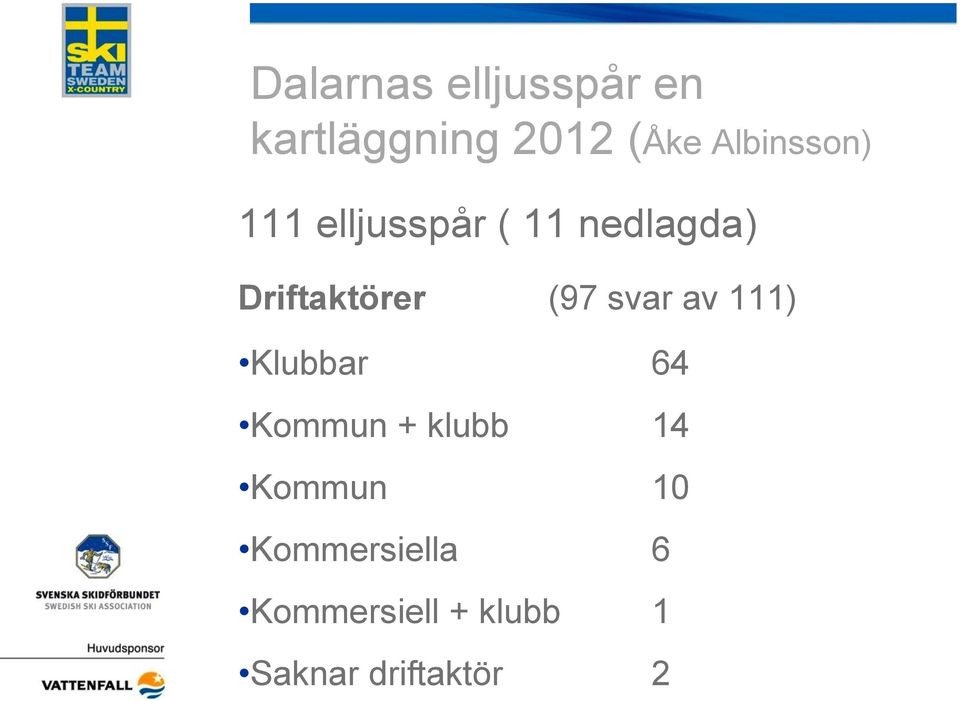

4 Dalarnas elljusspår en kartläggning 2012 (Åke Albinsson) 111 elljusspår ( 11 nedlagda) Driftaktörer (97 svar av 111) Klubbar 64 Kommun + klubb 14 Kommun 10 Kommersiella 6 Kommersiell + klubb 1 Saknar driftaktör 2

5 Dalarnas elljusspår en kartläggning 2012 Landets första elljusspår i Mora 1954 Malung har längsta elljusspåret ca 3 mil Dalarna har 34 elljusspår över 5 km De flesta anläggningarna har en driftsansvarig skidklubb/förening med stöd av kommunen Stöd från kommunen förekommer i olika utsträckning. Från symboliska schablonsummor på några tusenlappar årligen till total drift

6 Dalarnas elljusspår en kartläggning 2012 Elledningar och stolpar ( 106 av 111) 92 hängande kabel 11 nedgrävd kabel 3 både hängande och nedgrävd 11 har metall stolpar Övriga någon form av tryckimpregnerade stolpar

7 Dalarnas elljusspår en kartläggning 2012 Belysning W Enstaka har uppgivit 250 W Minst 40% har kvicksilver 23 spår har glödlampor En del har flera alternativ samtidigt Ingen har uppgivit LED

8 Framtiden LED, Metallhalogen eller?? Nya armaturer Nedgrävd kabel eller luft kabel Nya stolpar Styrsystem Solceller Ny sträckning

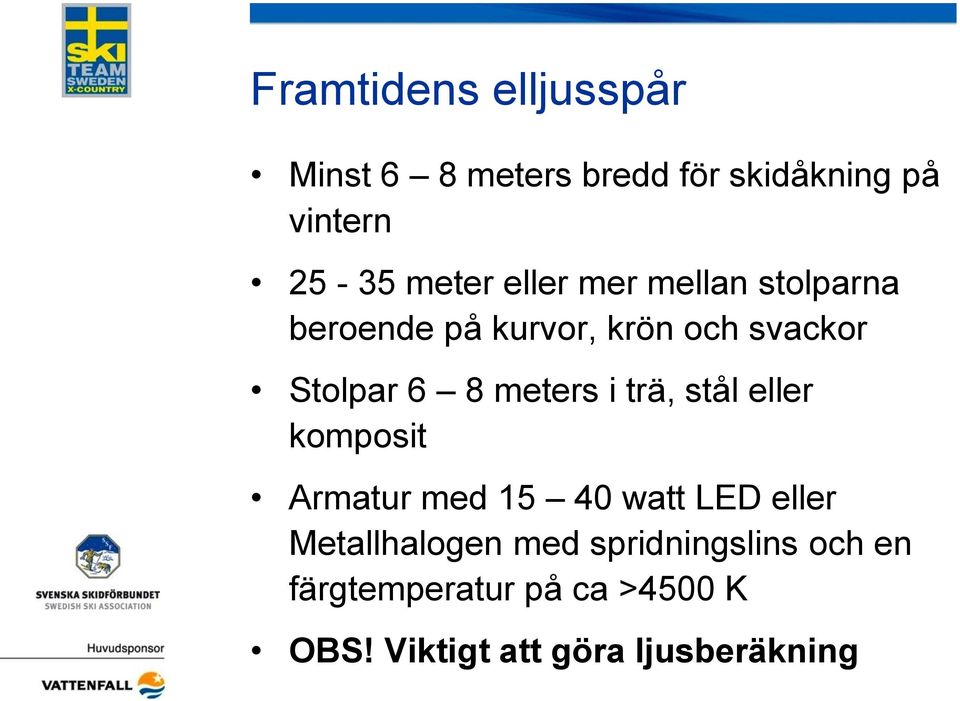

9 Framtidens elljusspår Minst 6 8 meters bredd för skidåkning på vintern meter eller mer mellan stolparna beroende på kurvor, krön och svackor Stolpar 6 8 meters i trä, stål eller komposit Armatur med watt LED eller Metallhalogen med spridningslins och en färgtemperatur på ca >4500 K OBS! Viktigt att göra ljusberäkning

10 Kvicksilverlampans utfasning 2015 Vad man skall tänka på vid byte till energieffektiv belysningsanläggning? Magnus Olander

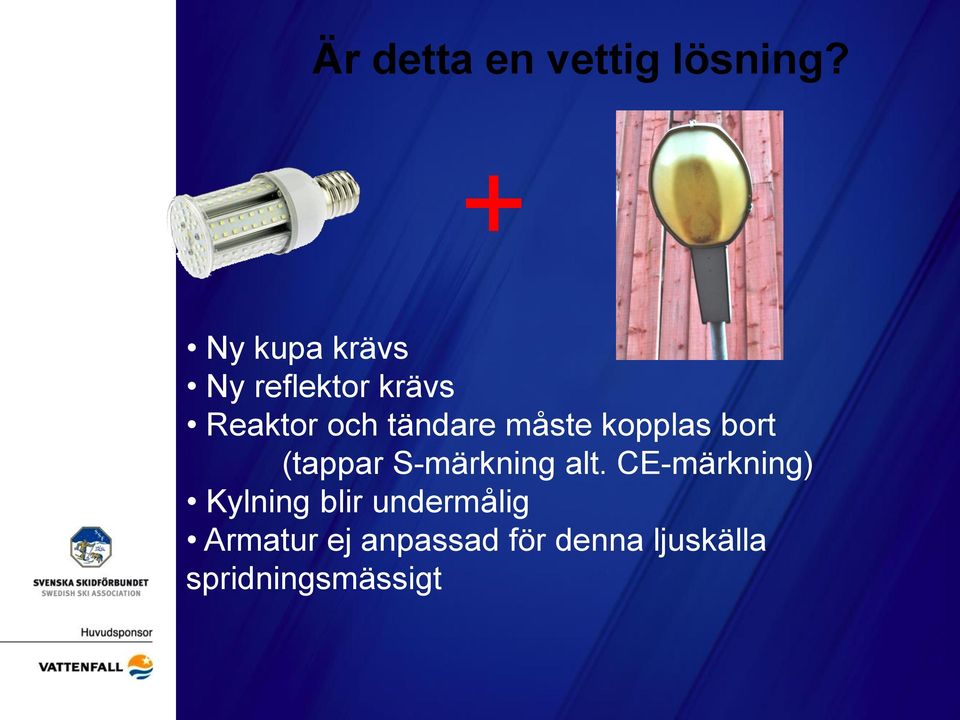

11 Är detta en vettig lösning? + Ny kupa krävs Ny reflektor krävs Reaktor och tändare måste kopplas bort (tappar S-märkning alt. CE-märkning) Kylning blir undermålig Armatur ej anpassad för denna ljuskälla spridningsmässigt

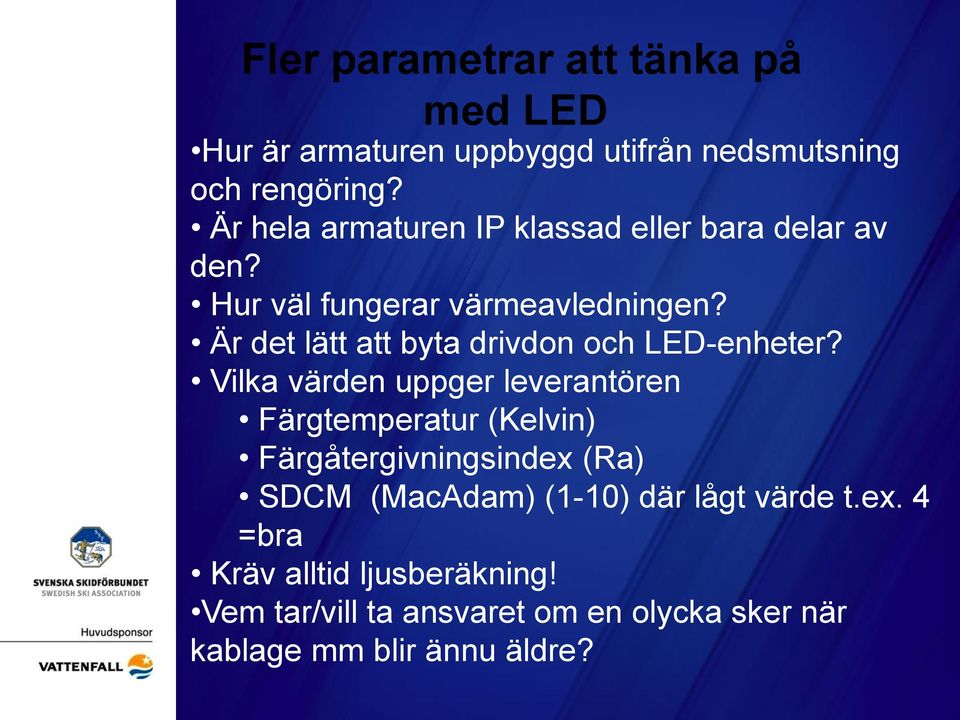

12 Fler parametrar att tänka på med LED Hur är armaturen uppbyggd utifrån nedsmutsning och rengöring? Är hela armaturen IP klassad eller bara delar av den? Hur väl fungerar värmeavledningen? Är det lätt att byta drivdon och LED-enheter? Vilka värden uppger leverantören Färgtemperatur (Kelvin) Färgåtergivningsindex (Ra) SDCM (MacAdam) (1-10) där lågt värde t.ex. 4 =bra Kräv alltid ljusberäkning! Vem tar/vill ta ansvaret om en olycka sker när kablage mm blir ännu äldre?

13 Framtidens elljusspår Energibesparing Befintlig 70 watt LED 30 watt = 70% Befintlig 70 watt LED 22 watt = 82 % Befintlig 125 watt LED 30 watt = 82% Olika styrsystem kan ge ytterligare Livslängden är säkert 3 6 gånger längre

14 Framtidens elljusspår Investering /armatur inkl. montering Helt nytt elljusspår med nedgrävd kabel, stolpar, armaturer och arbete ca per kilometer Styrsystem?

15 Hemlingby Gävle Från 125W (137W) Kvicksilver till 40W LED (Prismalence)

16 Hemlingby Gävle 40W Mamba LED person mitt mellan stolpar. Bild tagen utan blixt. Ansikte syns på mötande person vilket känns tryggare!

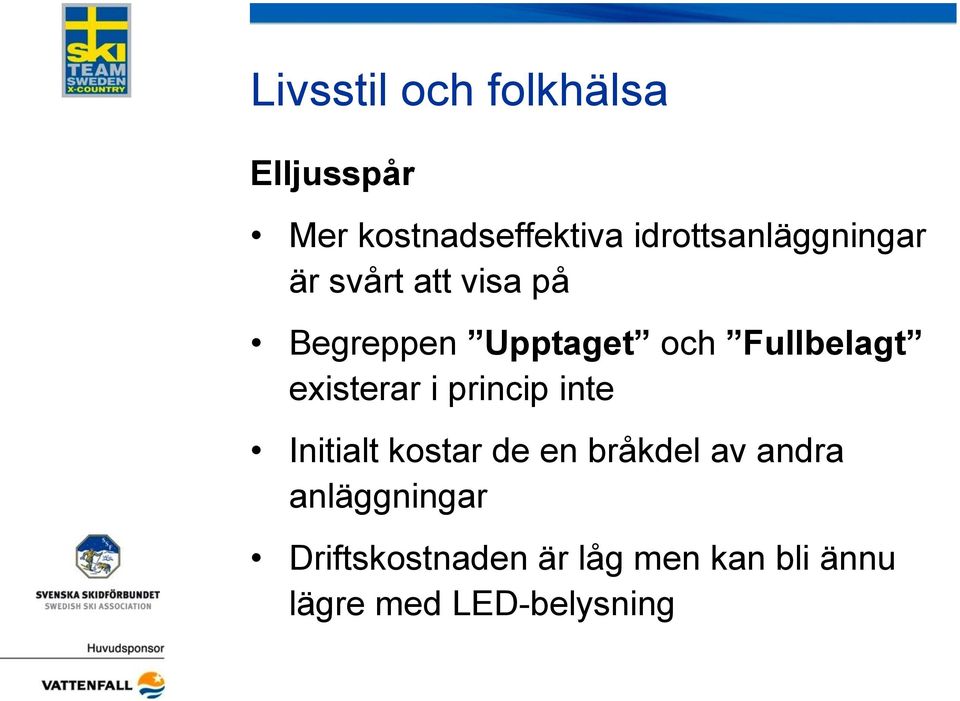

17 Livsstil och folkhälsa Elljusspår Mer kostnadseffektiva idrottsanläggningar är svårt att visa på Begreppen Upptaget och Fullbelagt existerar i princip inte Initialt kostar de en bråkdel av andra anläggningar Driftskostnaden är låg men kan bli ännu lägre med LED-belysning

18 Fakta/slutsats Många föreningar/anläggningar kämpar för att ha kvar sina elljusspår då de står inför större renoveringar/uppgraderingar med krav på miljö och elsäkerhet En klar flexibel rollfördelning mellan kommun och förening måste till med tanke på vad ideella föreningar kan ta på sig och vilken betydelse spåret har för andra grupper än medlemmarna Skellefteå kommun köper in 1000 nya armaturer till elljusspår ute i kommunen

19 Frågor?

20 Tack för oss! Göran Nilsson Per-Åke Yttergård Telefon: E-post:
