1 Belysningsplan för offentlig belysning Bilaga 2, Belysningsprinciper

2 Innehållsförteckning Inledning 3 Rekomenderade armaturer och ljuskällor 3 Belysningsprinciper 3 Gång- och cykelvägar samt vägar i parker Bostadsgator Entrégator Gång- och cykelpassager, korsningar och busshållplatser Exklusiva miljöer Parkeringar Belysningsberäkningar 8 Gång- och cykelvägar samt vägar i parker och bostadsgator med trädplantering Bostadsgator utan trädplantering Entrégator utan parallell gång- och cykelväg och entrégator med bebyggelse Alternativa armaturer 13 Gång- och cykelvägar samt vägar i parker och bostadsgator med trädplantering Bostadsgator utan trädplantering Entrégator utan parallell gång- och cykelväg och entrégator med bebyggelse Livscykelkostnader 14 Belysningsprinciper 2/15

3 Inledning Offentlig belysning är en viktig del i gestaltningsarbetet för att skapa en attraktiv och uthållig kommun. Belysningsplanen är ett övergripande styrdokument som fastställs av kommunfullmäktige och utgör en del av kommunens stadsplanering. Bilaga 2, belysningsprinciper är vägledande för val av belysningsprinciper och armaturer för olika situationer. Underhållsplan för offentlig belysning i Piteå kommun beskriver hur drift och underhåll av den offentliga belysningen ska utföras. Dokumentet är upprättat av Teknik- och gatukontoret i samarbete med White arkitekter våren Rekomenderade armaturer och ljuskällor I kapitlet belysningsprinciper nedan presenteras riktlinjer för ljusvärden och förslag på armaturer och ljuskällor för olika typsituationer. Ett rekommenderat huvudalternativ och ett alternativt förslag presenteras. De föreslagna armaturerna och ljuskällorna är valda utefter rekommendationerna i bilaga 1, råd och riktlinjer. Armaturernas formspråk och mångsidiga möjlighet till bestyckning gör att de kan användas för samtliga belysningsprinciper. Det ger ett rationellt underhåll och skapar ett gatunät av armaturer som knyter samman de olika delarna i staden med ett gemensamt formspråk. För maximal livslängd och ljuskvalité har en me- för vissa belysningsprinciper då det kan ge en energibesparing. I valet av ljuskällor har stor hänsyn tagits till olika typer av bestyckning och möjliggöra en framtida styrning och ljusreglering. En visuell utvärdering måste göras innan man föreskriver en armatur eller ljuskälla, detta för att säkerställa önskat slutresultat. De ljusvärden som står angivna under respektive belysningsprincip ska ses som riktlinjer och inte som absoluta. En värdering om pris kontra visuell effekt och säkerhet måste alltid göras för att säkerställa en så god belysningslösning som möjligt. Belysningsprinciper Indelningen av Piteås gator och platser är en schematisk beskrivning av gatustrukturen och stadsrummen. nyanläggning. Principerna styr vilken typ av ljuskälla, armatur och stolpe som är mest lämplig att använda belysningsprinciper anpassas efter varje gata eller plats unika förutsättningar. - Gång- och cykelvägar samt vägar i parker - Bostadsgator - Entrégator - Gång- och cykelpassager, korsningar och busshållplatser - Exklusiva miljöer - Parkeringar Belysningsprinciper 3/15

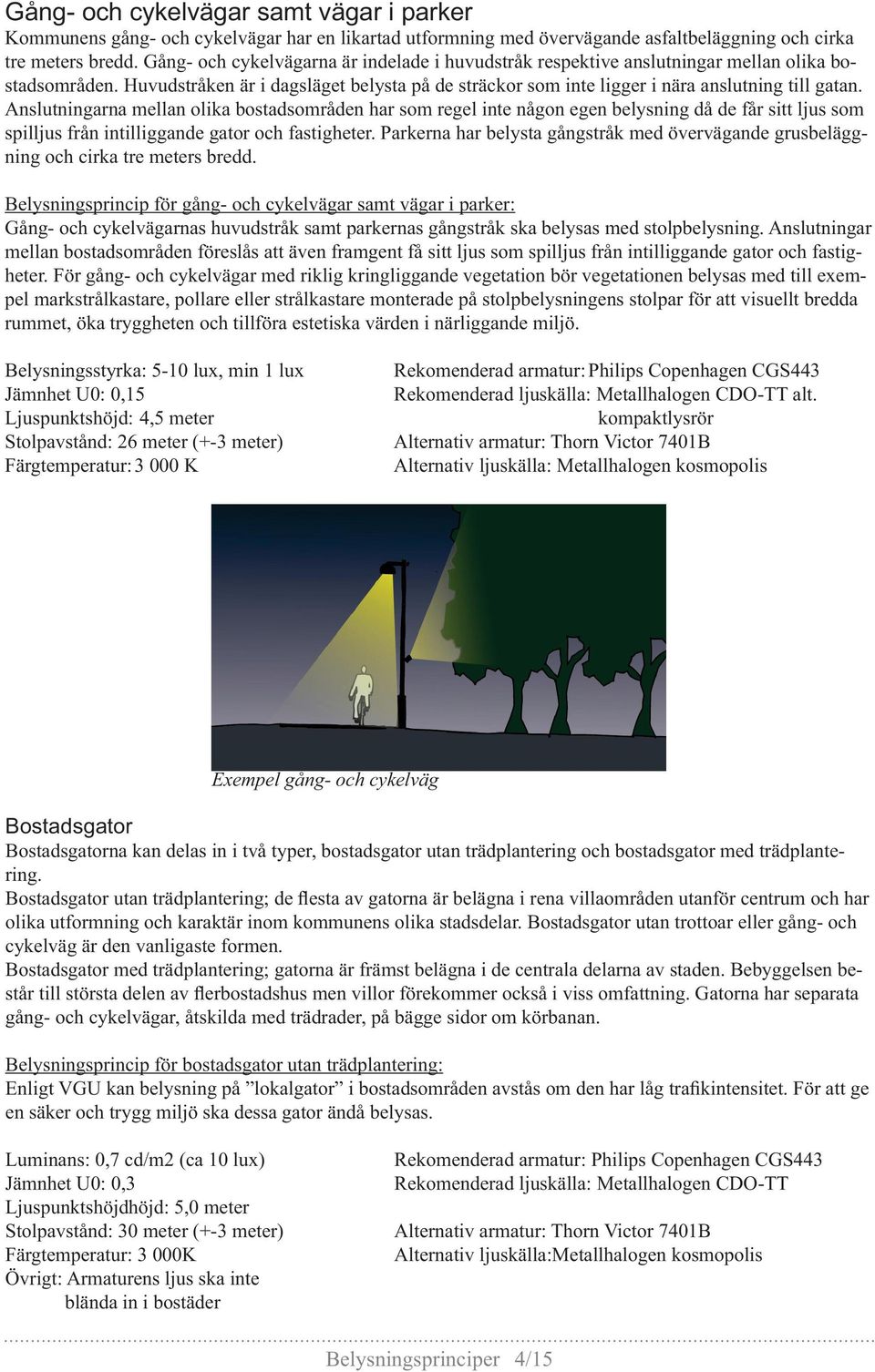

4 Gång- och cykelvägar samt vägar i parker Kommunens gång- och cykelvägar har en likartad utformning med övervägande asfaltbeläggning och cirka tre meters bredd. Gång- och cykelvägarna är indelade i huvudstråk respektive anslutningar mellan olika bostadsområden. Huvudstråken är i dagsläget belysta på de sträckor som inte ligger i nära anslutning till gatan. Anslutningarna mellan olika bostadsområden har som regel inte någon egen belysning då de får sitt ljus som spilljus från intilliggande gator och fastigheter. Parkerna har belysta gångstråk med övervägande grusbeläggning och cirka tre meters bredd. Belysningsprincip för gång- och cykelvägar samt vägar i parker: Gång- och cykelvägarnas huvudstråk samt parkernas gångstråk ska belysas med stolpbelysning. Anslutningar mellan bostadsområden föreslås att även framgent få sitt ljus som spilljus från intilliggande gator och fastigheter. För gång- och cykelvägar med riklig kringliggande vegetation bör vegetationen belysas med till exempel markstrålkastare, pollare eller strålkastare monterade på stolpbelysningens stolpar för att visuellt bredda rummet, öka tryggheten och tillföra estetiska värden i närliggande miljö. Belysningsstyrka: 5-10 lux, min 1 lux Rekomenderad armatur: Philips Copenhagen CGS443 Ljuspunktshöjd: 4,5 meter kompaktlysrör Stolpavstånd: 26 meter (+-3 meter) Alternativ armatur: Thorn Victor 7401B Färgtemperatur: K Exempel gång- och cykelväg Bostadsgator Bostadsgatorna kan delas in i två typer, bostadsgator utan trädplantering och bostadsgator med trädplantering. olika utformning och karaktär inom kommunens olika stadsdelar. Bostadsgator utan trottoar eller gång- och cykelväg är den vanligaste formen. Bostadsgator med trädplantering; gatorna är främst belägna i de centrala delarna av staden. Bebyggelsen be- gång- och cykelvägar, åtskilda med trädrader, på bägge sidor om körbanan. Belysningsprincip för bostadsgator utan trädplantering: en säker och trygg miljö ska dessa gator ändå belysas. Luminans: 0,7 cd/m2 (ca 10 lux) Rekomenderad armatur: Philips Copenhagen CGS443 Ljuspunktshöjdhöjd: 5,0 meter Stolpavstånd: 30 meter (+-3 meter) Alternativ armatur: Thorn Victor 7401B Övrigt: Armaturens ljus ska inte blända in i bostäder Belysningsprinciper 4/15

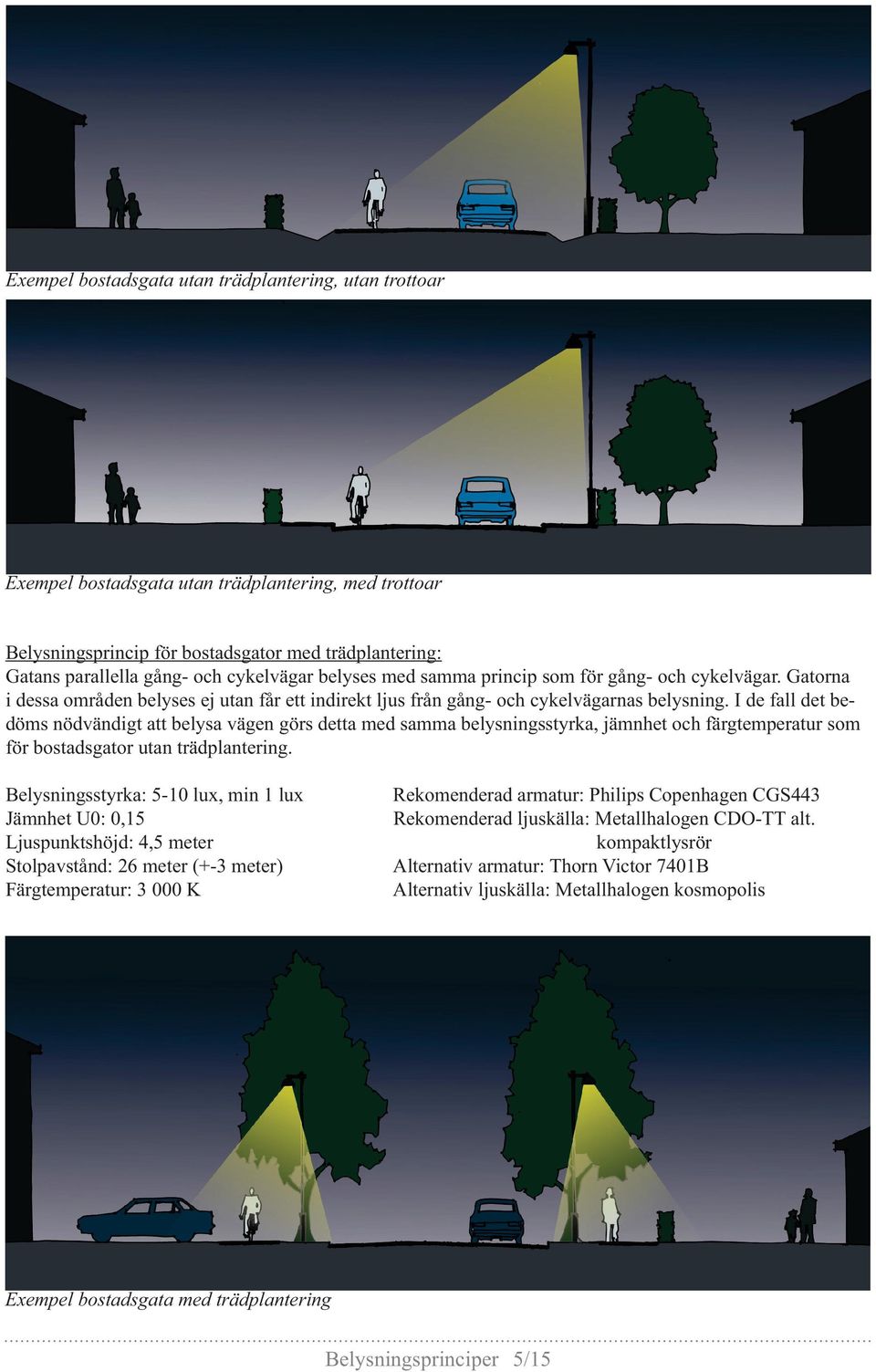

5 Exempel bostadsgata utan trädplantering, utan trottoar Exempel bostadsgata utan trädplantering, med trottoar Belysningsprincip för bostadsgator med trädplantering: Gatans parallella gång- och cykelvägar belyses med samma princip som för gång- och cykelvägar. Gatorna i dessa områden belyses ej utan får ett indirekt ljus från gång- och cykelvägarnas belysning. I de fall det bedöms nödvändigt att belysa vägen görs detta med samma belysningsstyrka, jämnhet och färgtemperatur som för bostadsgator utan trädplantering. Belysningsstyrka: 5-10 lux, min 1 lux Rekomenderad armatur: Philips Copenhagen CGS443 Jämnhet U0: 0,15 Ljuspunktshöjd: 4,5 meter kompaktlysrör Stolpavstånd: 26 meter (+-3 meter) Alternativ armatur: Thorn Victor 7401B Exempel bostadsgata med trädplantering Belysningsprinciper 5/15

6 Entrégator Entrégator avser de gator som leder in eller igenom ett villaområde. Entrégator är som regel utformade med en inledande sträcka utan bebyggelse för att sedan övergå till bebyggt bostadsområde i blandmiljö med utan parallell gång- och cykelväg. Belysningsprincip för entrégator utan parallell gång- och cykelväg och entrégata med bebyggelse: Entrégata ska belysas med enkelsidig stolpbelysning. Luminans: 1cd/m2 (ca 15 lux) Rekomenderad armatur: Philips Copenhagen CGS441 Jämnhet U0: 0,4 Ljuspunktshöjd: 7,0 meter Stolpavstånd: 35 meter (+-3 meter) Alternativ armatur: Thorn Victor 7403B Belysningsprincip för entrégator med parallell gång- och cykelväg: Entrégatans körbana ska inte belysas. Den parallella gång- och cykelvägen ska belysas med samma princip som för gång- och cykelvägar. Exempel entrégata utan parallell gång- och cykelväg, utan bebyggelse Exempel entrégata med bebyggelse Belysningsprinciper 6/15

7 - princip för gång- och cykelvägar. Gång- och cykelpassager, gatukorsningar och busshållplatser - för olyckor. Belysningsprincip för gång- och cykelpassager: även utföras 20 meter före och 20 meter efter passagen. Belysning utförs med separata placerade belysningsstolpar vid gång- och cykelpassagerna. Gång- och cykelpassager i bostadsområden belyses ej. Belysningsstyrka: 20 lux Rekomenderad armatur: Philips Copenhagen CGS443 Jämnhet U0: 0,4 Ljuspunktsphöjd: 4,5 meter kompaktlysrör Färgtemperatur: K Alternativ armatur: Thorn Victor 7401B CDO-TT Belysningsstyrka: 30 lux Rekomenderad armatur: Philips Copenhagen CGS441 Jämnhet U0: 0,4 Ljuspunkshöjd: 9 meter Färgtemperatur: K Alternativ armatur: Thorn Victor 7403B CDO-TT Belysningsprincip för busshållplatser: Busshållplatser i centrala lägen ska belysas. Belysningen ska anpassas efter den miljö de är belägna i. Belysningsklassen för denna situation ska lägst vara samma som för den belysta vägen där hållplatsen ligger. Om busshållplatsen är belägen vid obelyst väg skall följande riktvärden användas: Belysningsstyrka: 10 lux Jämnhet U0: 0,4 Ljuspunktsphöjd: 4,5 meter Färgtemperatur: K Exklusiva miljöer De exklusiva miljöerna omfattar områden med kulturhistoriska värden som Öjeby kyrkstad, Norrmalm, och delar av Häggholmen men också stadens parker och torg, vattennära miljöer samt norra och södra hamnen. De exklusiva miljöerna i kommunen kräver en unik utformning och ljussättning anpassad för varje enskild plats. Parkeringar Belysning på parkeringar ska anpassas efter den miljö de är belägna i. Belysningsprinciper 7/15

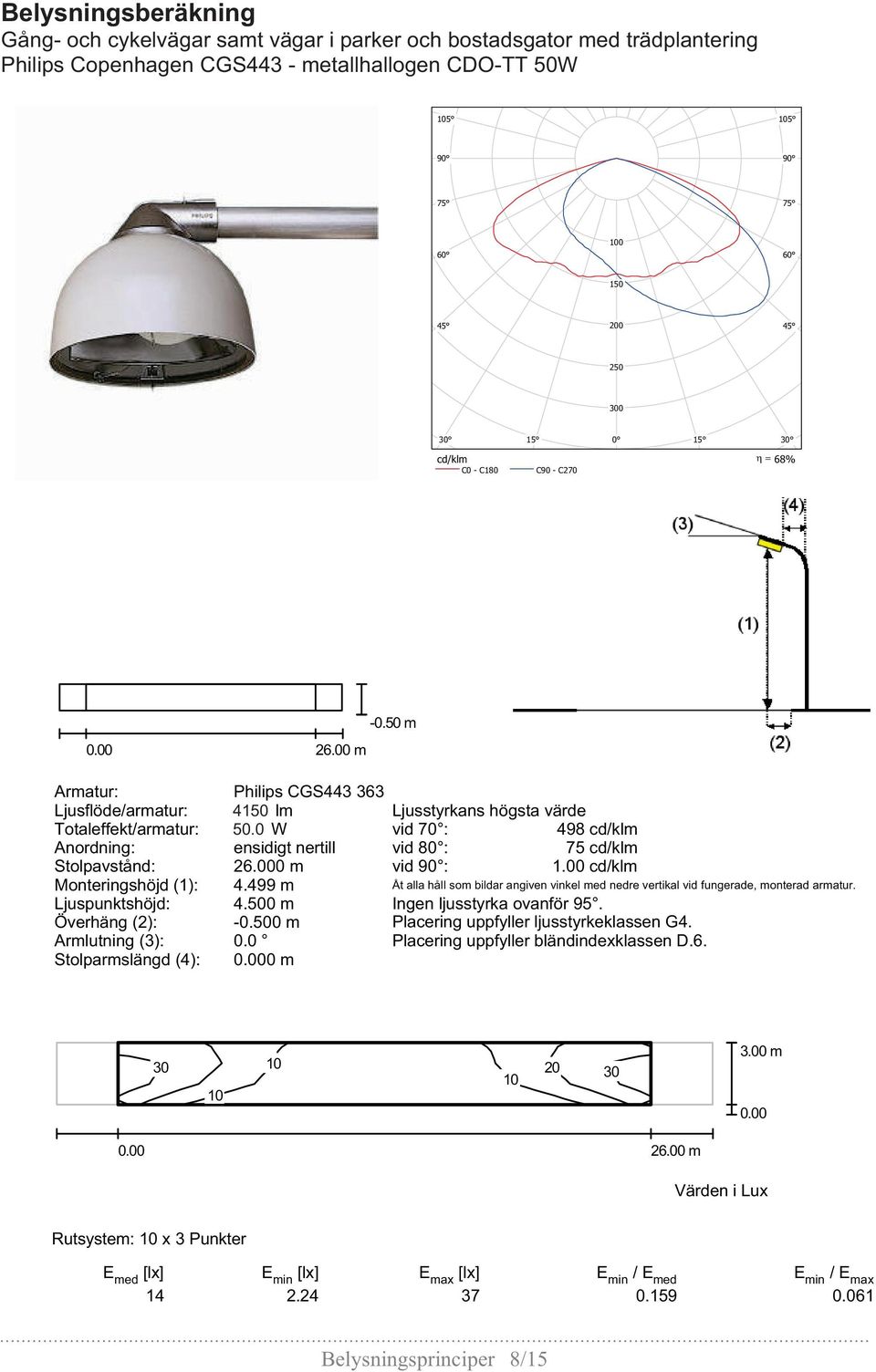

8 Sida 13 Belysningsberäkning Gång- och cykelvägar samt vägar i parker och bostadsgator med trädplantering Philips Copenhagen CGS443 - metallhallogen CDO-TT 50W cd/klm C0 - C180 C90 - C270 68% m m Armatur: Philips CGS xSON-TPP50W TP FG P3 Ljusflöde/armatur: lm Ljusstyrkans högsta värde Totaleffekt/armatur: W vid 70 : 498 cd/klm Anordning: ensidigt nertill vid 80 : 75 cd/klm Stolpavstånd: m vid : 1.00 cd/klm Monteringshöjd (1): m Åt alla håll som bildar angiven vinkel med nedre vertikal vid fungerade, monterad armatur. Ljuspunktshöjd: m Ingen ljusstyrka ovanför 95. Överhäng (2): m Placering uppfyller ljusstyrkeklassen G4. Armlutning (3): 0.0 Placering uppfyller bländindexklassen D.6. Stolparmslängd (4): 0 m m m Värden i Lux, Skala 1 : 229 Rutsystem: 10 x 3 Punkter E med [lx] E min [lx] E max [lx] E min / E med E min / E max Belysningsprinciper 8/15

9 Sida 16 Belysningsberäkning Gång- och cykelvägar samt vägar i parker och bostadsgator med trädplantering Philips Copenhagen CGS443 - kompaktlysrör 42W Aura Unique -S/-D/-T cd/klm C0 - C180 C90 - C270 68% m m Armatur: Philips CGS443 1xPL-TT/4P42W HFP FG P3 Ljusflöde/armatur: 3200 lm Ljusstyrkans högsta värde Totaleffekt/armatur: 46.0 W vid 70 : 157 cd/klm Anordning: ensidigt nertill vid 80 : 8.04 cd/klm Stolpavstånd: m vid : cd/klm Monteringshöjd (1): m Åt alla håll som bildar angiven vinkel med nedre vertikal vid fungerade, monterad armatur. Ljuspunktshöjd: m Ingen ljusstyrka ovanför. Överhäng (2): m Placering uppfyller ljusstyrkeklassen G6. Armlutning (3): 0.0 Placering uppfyller bländindexklassen D.6. Stolparmslängd (4): 0 m m m Värden i Lux, Skala 1 : 229 Rutsystem: 10 x 3 Punkter E med [lx] E min [lx] E max [lx] E min / E med E min / E max Belysningsprinciper 9/15

10 Belysningsberäkning Bostadsgator utan trädplantering Philips Copenhagen CGS443 - metallhalogen CDO-TT 50W cd/klm C0 - C180 C90 - C270 81% 3 m m Armatur: Philips CGS xSON-TPP50W TP FG P3 Ljusflöde/armatur: lm Ljusstyrkans högsta värde Totaleffekt/armatur: W vid 70 : 498 cd/klm Anordning: ensidigt nertill vid 80 : 75 cd/klm Stolpavstånd: 30 m vid : 1.00 cd/klm Monteringshöjd (1): m Åt alla håll som bildar angiven vinkel med nedre vertikal vid fungerade, monterad armatur. Ljuspunktshöjd: m Ingen ljusstyrka ovanför 95. Överhäng (2): m Placering uppfyller ljusstyrkeklassen G4. Armlutning (3): 0.0 Placering uppfyller bländindexklassen D.6. Stolparmslängd (4): 0 m m 3 m Värden i Candela/m², Skala 1 : 258 Rutsystem: 10 x 6 Punkter Observatörens position: (-60 m, m, m) Ytbeläggning: N2, q0: 0.080, Ytbeläggning (vått): W2, q0 (vått): L med [cd/m²] U0 Ul TI [%] U0 (vått) Är-värde enligt beräkning: Bör-värde enligt klass MEW4: = 0.75 = 0.4 / = 15 = 0.15 Belysningsprinciper10/15

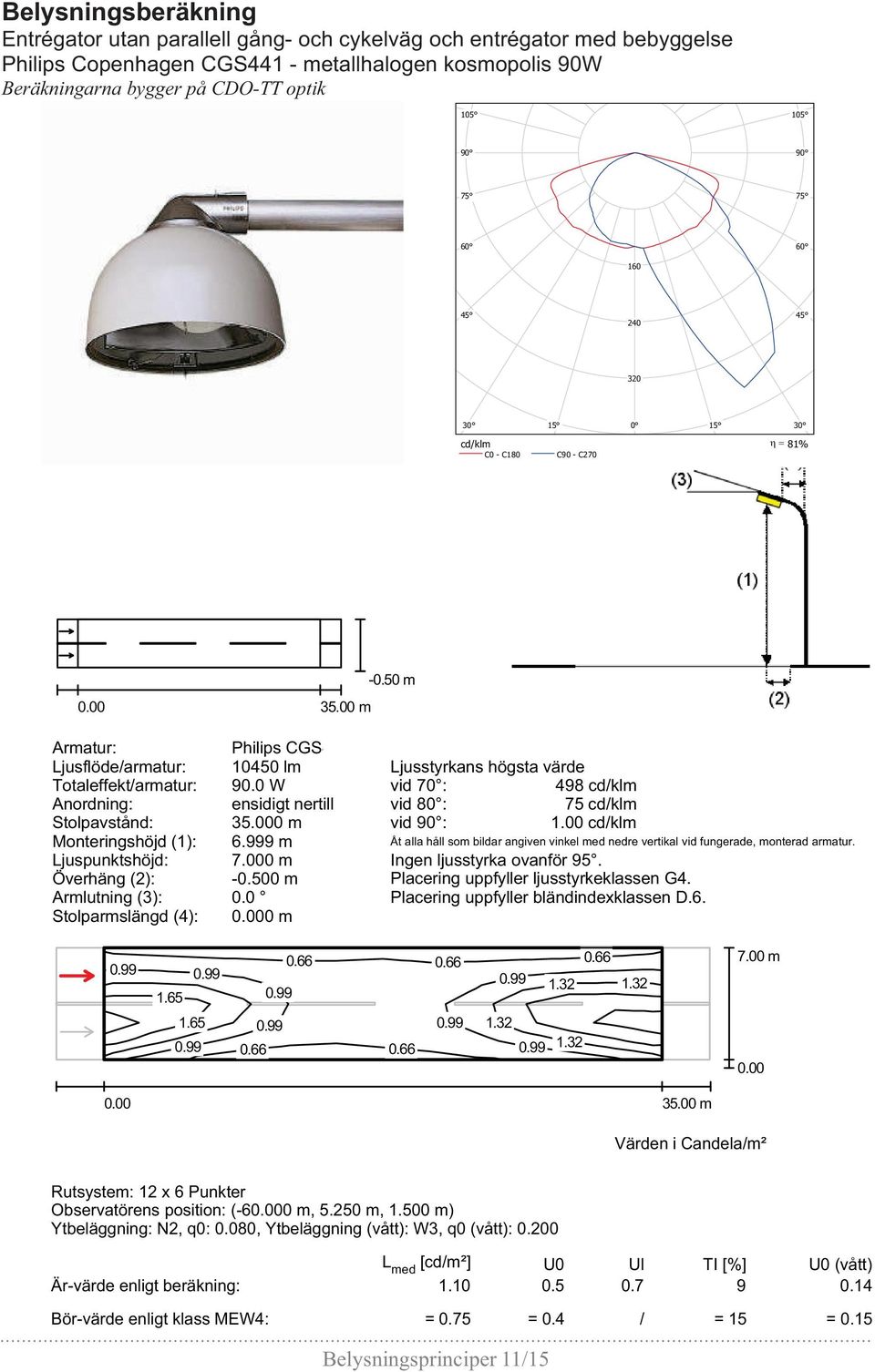

11 Belysningsberäkning Entrégator utan parallell gång- och cykelväg och entrégator med bebyggelse Philips Copenhagen CGS441 - metallhalogen kosmopolis 90W Beräkningarna bygger på CDO-TT optik cd/klm C0 - C180 C90 - C270 81% m m Armatur: Philips CGS xSON-TPP50W TP FG P3 Ljusflöde/armatur: lm Ljusstyrkans högsta värde Totaleffekt/armatur: 90.0 W vid 70 : 498 cd/klm Anordning: ensidigt nertill vid 80 : 75 cd/klm Stolpavstånd: m vid : 1.00 cd/klm Monteringshöjd (1): m Åt alla håll som bildar angiven vinkel med nedre vertikal vid fungerade, monterad armatur. Ljuspunktshöjd: m Ingen ljusstyrka ovanför 95. Överhäng (2): m Placering uppfyller ljusstyrkeklassen G4. Armlutning (3): 0.0 Placering uppfyller bländindexklassen D.6. Stolparmslängd (4): 0 m m m Värden i Candela/m², Skala 1 : 294 Rutsystem: 12 x 6 Punkter Observatörens position: (-60 m, m, m) Ytbeläggning: N2, q0: 0.080, Ytbeläggning (vått): W3, q0 (vått): L med [cd/m²] U0 Ul TI [%] U0 (vått) Är-värde enligt beräkning: Bör-värde Beräkningarna enligt klass bygger MEW4: på CDO-TT optik = 0.75 = 0.4 / = 15 = 0.15 Belysningsprinciper 11/15

12 Belysningsberäkning Philips Copenhagen CGS441 - metallhalogen kosmopolis 145W Beräkningarna bygger på CDO-TT optik cd/klm C0 - C180 C90 - C270 81% m m Armatur: Philips CGS xSON-TPP50W TP FG P3 Ljusflöde/armatur: lm Ljusstyrkans högsta värde Totaleffekt/armatur: W vid 70 : 498 cd/klm Anordning: ensidigt nertill vid 80 : 75 cd/klm Stolpavstånd: m vid : 1.00 cd/klm Monteringshöjd (1): m Åt alla håll som bildar angiven vinkel med nedre vertikal vid fungerade, monterad armatur. Ljuspunktshöjd: m Ingen ljusstyrka ovanför 95. Överhäng (2): m Placering uppfyller ljusstyrkeklassen G4. Armlutning (3): 0.0 Placering uppfyller bländindexklassen D.6. Stolparmslängd (4): 0 m m m Värden i Candela/m², Skala 1 : 294 Rutsystem: 12 x 6 Punkter Observatörens position: (-60 m, m, m) Ytbeläggning: N2, q0: 0.080, Ytbeläggning (vått): W2, q0 (vått): L med [cd/m²] U0 Ul TI [%] U0 (vått) Är-värde enligt beräkning: Bör-värde enligt klass MEW3: = 1.0 = 0.4 = 0.6 = 15 = 0.15 Belysningsprinciper12/15 Sida 19

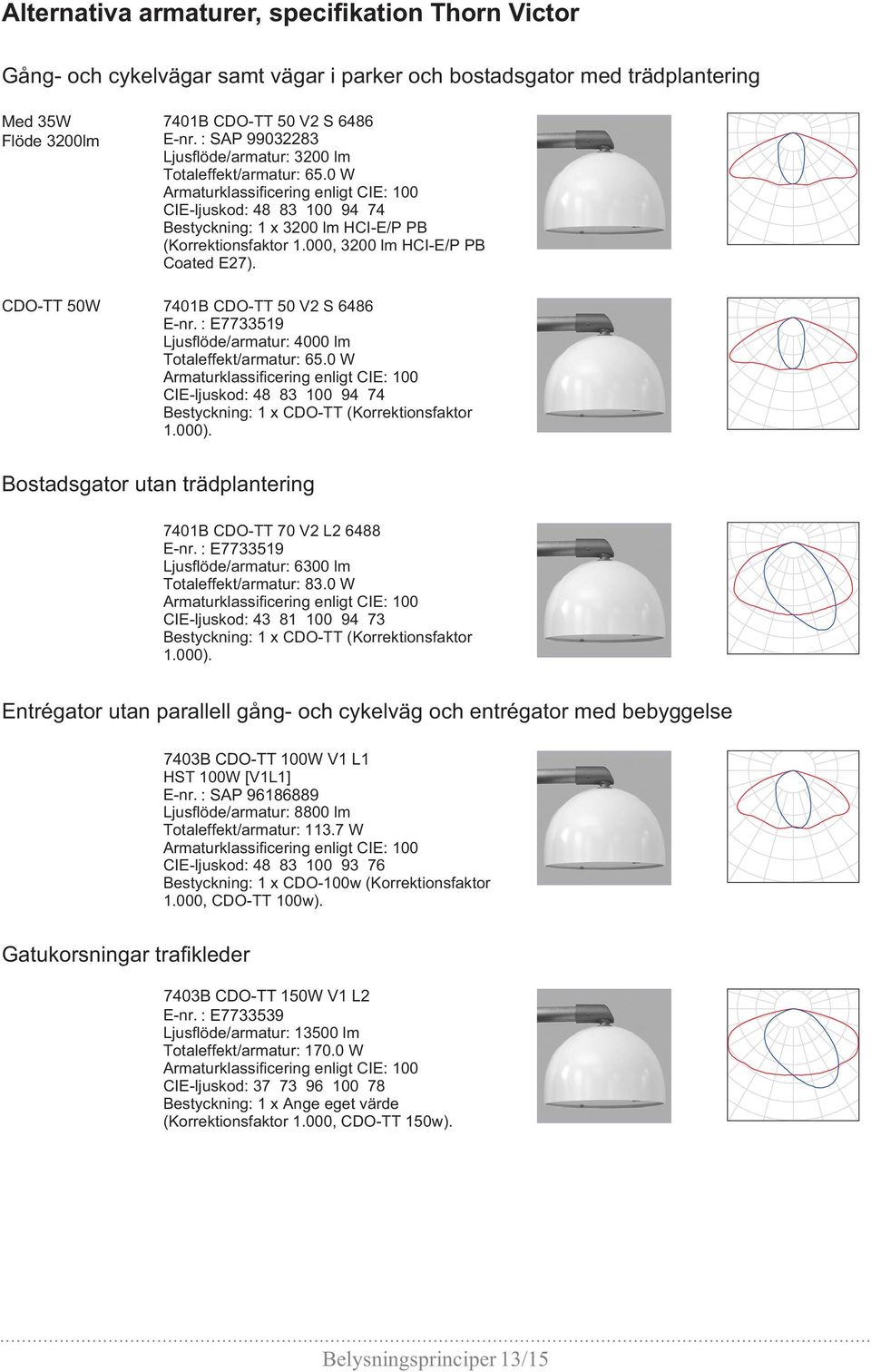

13 Gång- och cykelvägar samt vägar i parker och bostadsgator med trädplantering Med 35W Flöde 3200lm CDO-TT 50W - E- - : SAP E- - : E Bostadsgator utan trädplantering - E- - : E Entrégator utan parallell gång- och cykelväg och entrégator med bebyggelse 7403B CDO-TT 100W V1 L1 - - : SAP B CDO-TT 150W V1 L2 E- - : E Belysningsprinciper 13/15

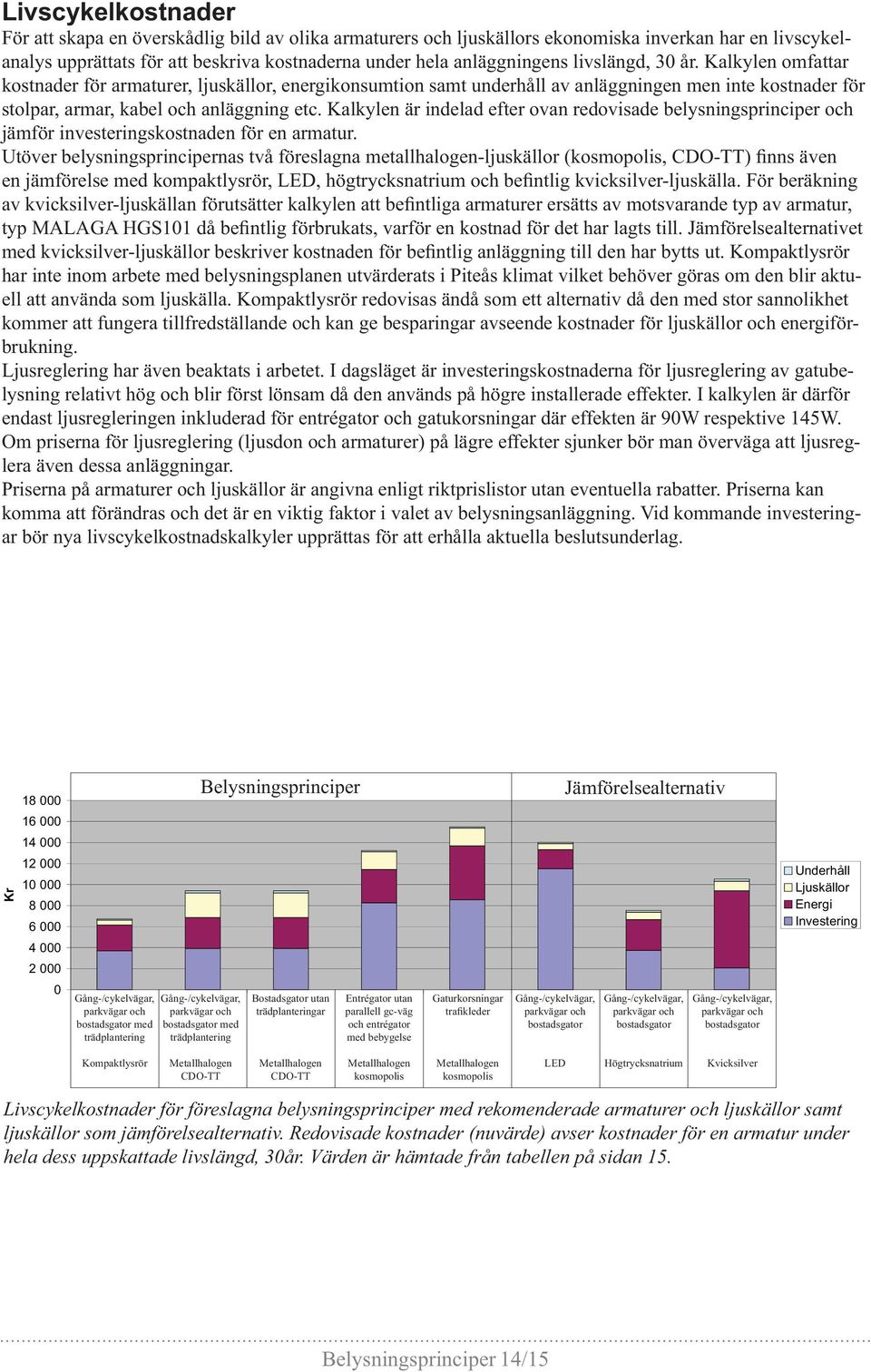

14 Livscykelkostnader För att skapa en överskådlig bild av olika armaturers och ljuskällors ekonomiska inverkan har en livscykelanalys upprättats för att beskriva kostnaderna under hela anläggningens livslängd, 30 år. Kalkylen omfattar kostnader för armaturer, ljuskällor, energikonsumtion samt underhåll av anläggningen men inte kostnader för stolpar, armar, kabel och anläggning etc. Kalkylen är indelad efter ovan redovisade belysningsprinciper och jämför investeringskostnaden för en armatur. har inte inom arbete med belysningsplanen utvärderats i Piteås klimat vilket behöver göras om den blir aktuell att använda som ljuskälla. Kompaktlysrör redovisas ändå som ett alternativ då den med stor sannolikhet kommer att fungera tillfredställande och kan ge besparingar avseende kostnader för ljuskällor och energiförbrukning. Ljusreglering har även beaktats i arbetet. I dagsläget är investeringskostnaderna för ljusreglering av gatubelysning relativt hög och blir först lönsam då den används på högre installerade effekter. I kalkylen är därför endast ljusregleringen inkluderad för entrégator och gatukorsningar där effekten är 90W respektive 145W. Om priserna för ljusreglering (ljusdon och armaturer) på lägre effekter sjunker bör man överväga att ljusreglera även dessa anläggningar. Priserna på armaturer och ljuskällor är angivna enligt riktprislistor utan eventuella rabatter. Priserna kan komma att förändras och det är en viktig faktor i valet av belysningsanläggning. Vid kommande investeringar bör nya livscykelkostnadskalkyler upprättas för att erhålla aktuella beslutsunderlag. Kr Belysningsprinciper Jämförelsealternativ Gång-/cykelvägar, Gång-/cykelvägar, Bostadsgator utan Entrégator utan Gaturkorsningar Gång-/cykelvägar, Gång-/cykelvägar, Gång-/cykelvägar, parkvägar 1 och parkvägar 2 och trädplanteringar 3 parallell 4gc-väg 5 parkvägar 6 och parkvägar 7 och parkvägar 8 och bostadsgator med bostadsgator med och entrégator bostadsgator bostadsgator bostadsgator trädplantering trädplantering med bebygelse Underhåll Ljuskällor Energi Investering Kompaktlysrör CDO-TT CDO-TT kosmopolis kosmopolis LED Högtrycksnatrium Kvicksilver Livscykelkostnader för föreslagna belysningsprinciper med rekomenderade armaturer och ljuskällor samt ljuskällor som jämförelsealternativ. Redovisade kostnader (nuvärde) avser kostnader för en armatur under hela dess uppskattade livslängd, 30år. Värden är hämtade från tabellen på sidan 15. Belysningsprinciper14/15

15 Förutsättningar Tid kalkylen omfattar år 30 Ljusreglerad Årlig real ränta 0,07 Årlig energiprisökning utöver inflationen 0,02 Årlig prisökning för ljuskällorutöver inflationen 0,00 Årlig prisökning för underhåll utöver inflationen 0,00 LED Högtrycksnatrium Befintlig anläggning Belysningsprinciper 15/15 Gång-/cykelvägar, parkvägar och Gång-/cykelvägar, parkvägar och Bostadsgator utan Etrégator utan parallell gc-väg Gång-/cykelvägar och Gång-/cykelvägar och Gång-/cykelvägar och BELYSNINGSPRINCIP bostadsgator Gång- och med cykelvägar trädplantering bostadsgator Gång- och med cykelvägar trädplantering Bostadsgator trädplantering och entrégator Entrégator med bebyggelse Korsningar Gång- bostadsgator och cykelvägar Bostadsgator/GC bostadsgator Bostadsgator/GC bostadsgator Armaturer Copenhagen CGS443 Copenhagen CGS443 Copenhagen CGS443 Copenhagen CGS441 Copenhagen CGS441 Copenhagen CGS443 LED Copenhagen CGS443 MALAGA HGS101 HPL125 Ljuskälla Kompaktlysrör Metallhalogen CDO Metallhalogen CDO Metallhalogen kosmopolis Metallhalogen kosmopolis LED Högtrycksnatrium Kvicksilver Bestyckning 1*42 1*50 1*50 1*90 1*145 1*24 1*50 1*125 Antal st á-pris kr/st Armaturkostnad kr Ljuskällor Effekt/ljuskälla inkl. driftförluster W Antal/armatur st á-pris kr/st Ljuskällekostnad kr Installation Material- och arbetskostnader/arm kr Styrutrustning kr Övrigt kr Installationskostnader kr S:A INVESTERINGSKOSTNAD kr Ljuskälla Aura Unique -S/-D/-T CDO-TT CDO-TT CPO-TW (Ljusreglerad) CPO-TW (Ljusreglerad) LED Master SON-PIA+ HPL Comfort Energikostnader Installerad effekt inkl. driftdonsförluster W Drifttid h/år Utnyttjningsfaktor 1,0 1,0 1,0 0,6 0,6 1,0 1,0 1,0 Energianvändning / år MWh/år 0,15 0,18 0,18 0,19 0,31 0,11 0,18 0,45 Elpris kr/kwh 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 Driftskostnad / år kr/år Beräkningsfaktor 1 16,31 16,31 16,31 16,31 16,31 16,31 16,31 16,31 Nuvärde energikostnader kr Ljuskällekostnader - inkl byte Ljuskällans livslängd (Service life) h Utbytesintervall år Utbyteskostnad / st kr Beräkningsfaktor 2 1,36 4,10 4,10 2,38 2,38 0,27 1,86 4,10 Nuvärde ljuskällekostnader kr Underhållskostnader Underhållskostnad per armatur kr/st Drifttid före underhåll h Underhållsintervall år Beräkningsfaktor 3 2,38 4,10 4,10 2,38 2,38 2,38 3,43 4,10 Nuvärde underhållskostnad kr S:A DRIFTSKOSTNADER TOTAL KOSTNAD (NUVÄRDE) kr Livscykelkostnader för föreslagna belysningsprinciper med rekomenderade armaturer och ljuskällor samt ljuskällor som jämförelsealternativ.
