1 Belysningsplan för offentlig belysning Bilaga 2, Belysningsprinciper

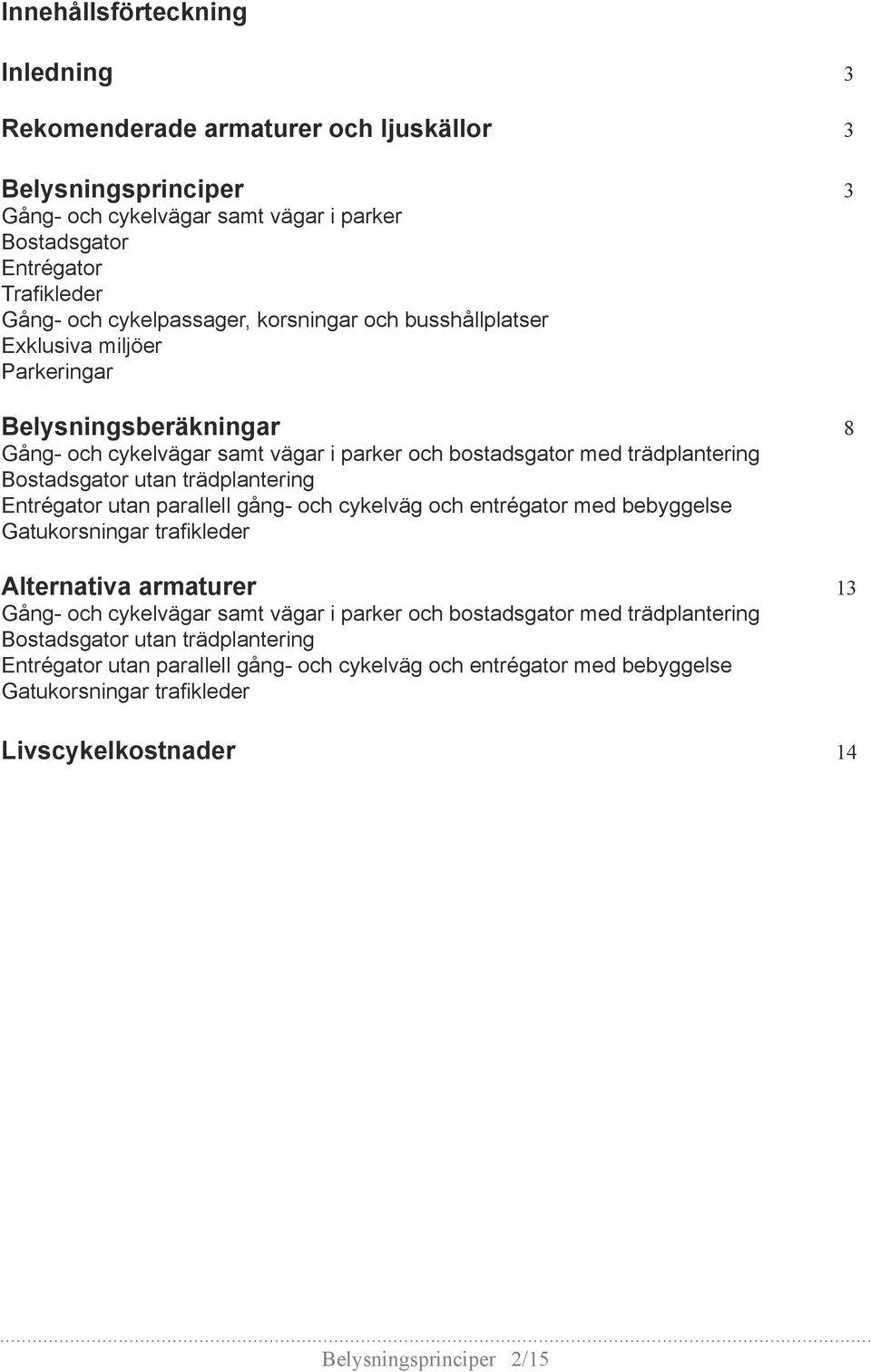

2 Innehållsförteckning Inledning 3 Rekomenderade armaturer och ljuskällor 3 Belysningsprinciper 3 Gång- och cykelvägar samt vägar i parker Bostadsgator Entrégator Trafikleder Gång- och cykelpassager, korsningar och busshållplatser Exklusiva miljöer Parkeringar Belysningsberäkningar 8 Gång- och cykelvägar samt vägar i parker och bostadsgator med trädplantering Bostadsgator utan trädplantering Entrégator utan parallell gång- och cykelväg och entrégator med bebyggelse Gatukorsningar trafikleder Alternativa armaturer 13 Gång- och cykelvägar samt vägar i parker och bostadsgator med trädplantering Bostadsgator utan trädplantering Entrégator utan parallell gång- och cykelväg och entrégator med bebyggelse Gatukorsningar trafikleder Livscykelkostnader 14 Belysningsprinciper 2/15

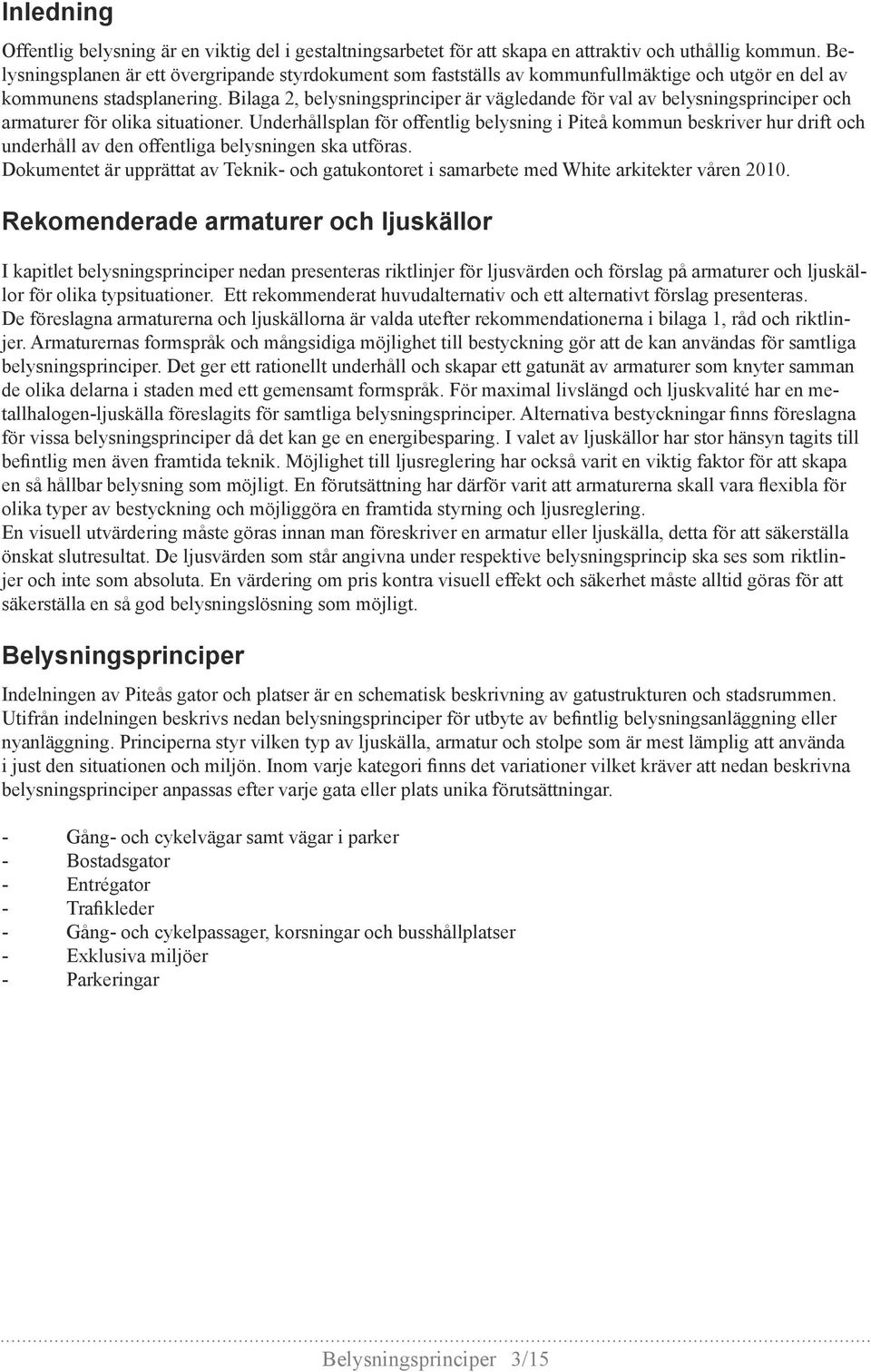

3 Inledning Offentlig belysning är en viktig del i gestaltningsarbetet för att skapa en attraktiv och uthållig kommun. Belysningsplanen är ett övergripande styrdokument som fastställs av kommunfullmäktige och utgör en del av kommunens stadsplanering. Bilaga 2, belysningsprinciper är vägledande för val av belysningsprinciper och armaturer för olika situationer. Underhållsplan för offentlig belysning i Piteå kommun beskriver hur drift och underhåll av den offentliga belysningen ska utföras. Dokumentet är upprättat av Teknik- och gatukontoret i samarbete med White arkitekter våren Rekomenderade armaturer och ljuskällor I kapitlet belysningsprinciper nedan presenteras riktlinjer för ljusvärden och förslag på armaturer och ljuskällor för olika typsituationer. Ett rekommenderat huvudalternativ och ett alternativt förslag presenteras. De föreslagna armaturerna och ljuskällorna är valda utefter rekommendationerna i bilaga 1, råd och riktlinjer. Armaturernas formspråk och mångsidiga möjlighet till bestyckning gör att de kan användas för samtliga belysningsprinciper. Det ger ett rationellt underhåll och skapar ett gatunät av armaturer som knyter samman de olika delarna i staden med ett gemensamt formspråk. För maximal livslängd och ljuskvalité har en metallhalogen-ljuskälla föreslagits för samtliga belysningsprinciper. Alternativa bestyckningar finns föreslagna för vissa belysningsprinciper då det kan ge en energibesparing. I valet av ljuskällor har stor hänsyn tagits till befintlig men även framtida teknik. Möjlighet till ljusreglering har också varit en viktig faktor för att skapa en så hållbar belysning som möjligt. En förutsättning har därför varit att armaturerna skall vara flexibla för olika typer av bestyckning och möjliggöra en framtida styrning och ljusreglering. En visuell utvärdering måste göras innan man föreskriver en armatur eller ljuskälla, detta för att säkerställa önskat slutresultat. De ljusvärden som står angivna under respektive belysningsprincip ska ses som riktlinjer och inte som absoluta. En värdering om pris kontra visuell effekt och säkerhet måste alltid göras för att säkerställa en så god belysningslösning som möjligt. Belysningsprinciper Indelningen av Piteås gator och platser är en schematisk beskrivning av gatustrukturen och stadsrummen. Utifrån indelningen beskrivs nedan belysningsprinciper för utbyte av befintlig belysningsanläggning eller nyanläggning. Principerna styr vilken typ av ljuskälla, armatur och stolpe som är mest lämplig att använda i just den situationen och miljön. Inom varje kategori finns det variationer vilket kräver att nedan beskrivna belysningsprinciper anpassas efter varje gata eller plats unika förutsättningar. - Gång- och cykelvägar samt vägar i parker - Bostadsgator - Entrégator - Trafikleder - Gång- och cykelpassager, korsningar och busshållplatser - Exklusiva miljöer - Parkeringar Belysningsprinciper 3/15

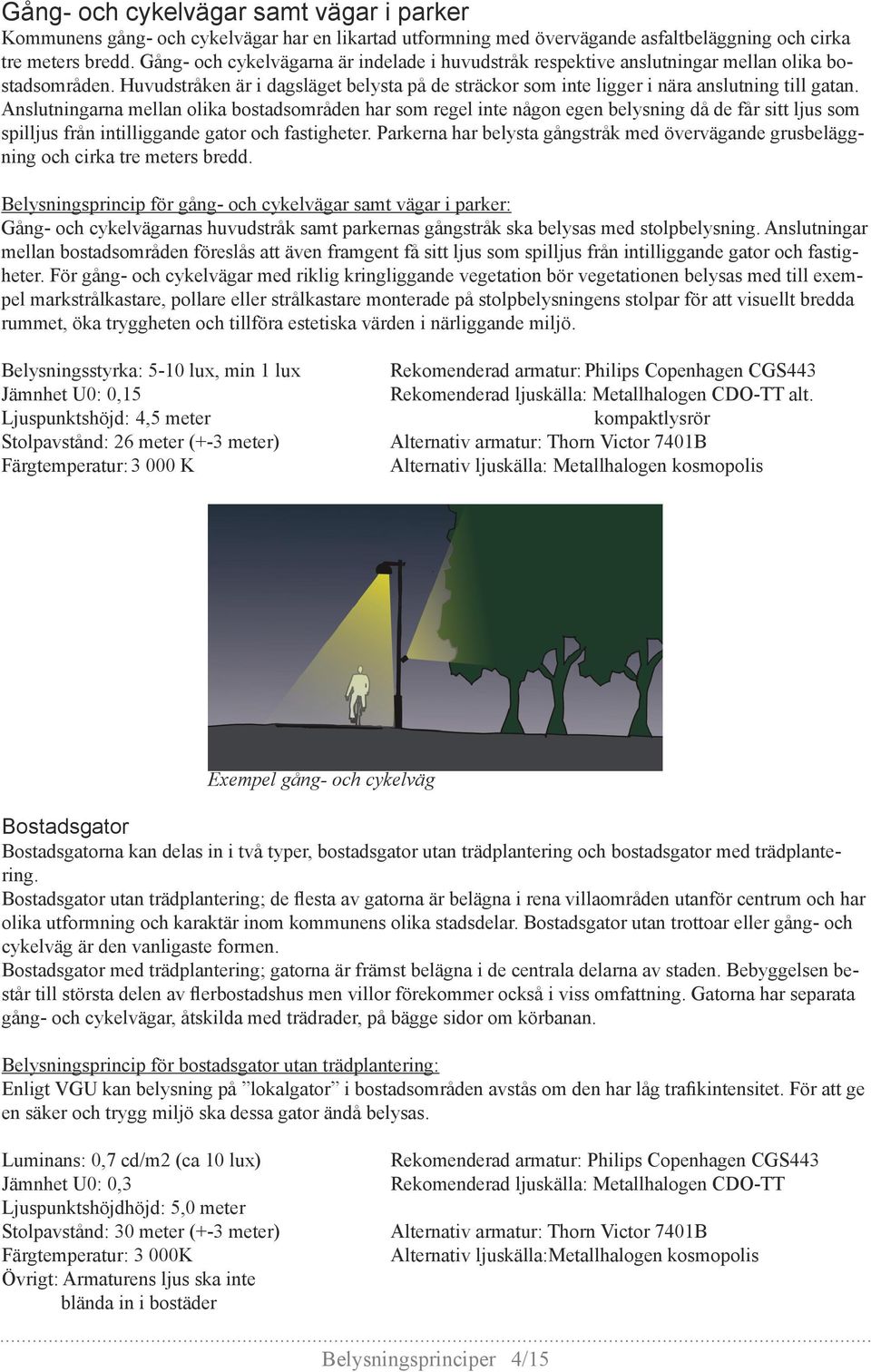

4 Gång- och cykelvägar samt vägar i parker Kommunens gång- och cykelvägar har en likartad utformning med övervägande asfaltbeläggning och cirka tre meters bredd. Gång- och cykelvägarna är indelade i huvudstråk respektive anslutningar mellan olika bostadsområden. Huvudstråken är i dagsläget belysta på de sträckor som inte ligger i nära anslutning till gatan. Anslutningarna mellan olika bostadsområden har som regel inte någon egen belysning då de får sitt ljus som spilljus från intilliggande gator och fastigheter. Parkerna har belysta gångstråk med övervägande grusbeläggning och cirka tre meters bredd. Belysningsprincip för gång- och cykelvägar samt vägar i parker: Gång- och cykelvägarnas huvudstråk samt parkernas gångstråk ska belysas med stolpbelysning. Anslutningar mellan bostadsområden föreslås att även framgent få sitt ljus som spilljus från intilliggande gator och fastigheter. För gång- och cykelvägar med riklig kringliggande vegetation bör vegetationen belysas med till exempel markstrålkastare, pollare eller strålkastare monterade på stolpbelysningens stolpar för att visuellt bredda rummet, öka tryggheten och tillföra estetiska värden i närliggande miljö. Belysningsstyrka: 5-10 lux, min 1 lux Jämnhet U0: 0,15 Ljuspunktshöjd: 4,5 meter Stolpavstånd: 26 meter (+-3 meter) Färgtemperatur: K Rekomenderad armatur: Philips Copenhagen CGS443 Rekomenderad ljuskälla: Metallhalogen CDO-TT alt. kompaktlysrör Alternativ armatur: Thorn Victor 7401B Alternativ ljuskälla: Metallhalogen kosmopolis Exempel gång- och cykelväg Bostadsgator Bostadsgatorna kan delas in i två typer, bostadsgator utan trädplantering och bostadsgator med trädplantering. Bostadsgator utan trädplantering; de flesta av gatorna är belägna i rena villaområden utanför centrum och har olika utformning och karaktär inom kommunens olika stadsdelar. Bostadsgator utan trottoar eller gång- och cykelväg är den vanligaste formen. Bostadsgator med trädplantering; gatorna är främst belägna i de centrala delarna av staden. Bebyggelsen består till största delen av flerbostadshus men villor förekommer också i viss omfattning. Gatorna har separata gång- och cykelvägar, åtskilda med trädrader, på bägge sidor om körbanan. Belysningsprincip för bostadsgator utan trädplantering: Enligt VGU kan belysning på lokalgator i bostadsområden avstås om den har låg trafikintensitet. För att ge en säker och trygg miljö ska dessa gator ändå belysas. Luminans: 0,7 cd/m2 (ca 10 lux) Jämnhet U0: 0,3 Ljuspunktshöjdhöjd: 5,0 meter Stolpavstånd: 30 meter (+-3 meter) Färgtemperatur: 3 000K Övrigt: Armaturens ljus ska inte blända in i bostäder Rekomenderad armatur: Philips Copenhagen CGS443 Rekomenderad ljuskälla: Metallhalogen CDO-TT Alternativ armatur: Thorn Victor 7401B Alternativ ljuskälla:metallhalogen kosmopolis Belysningsprinciper 4/15

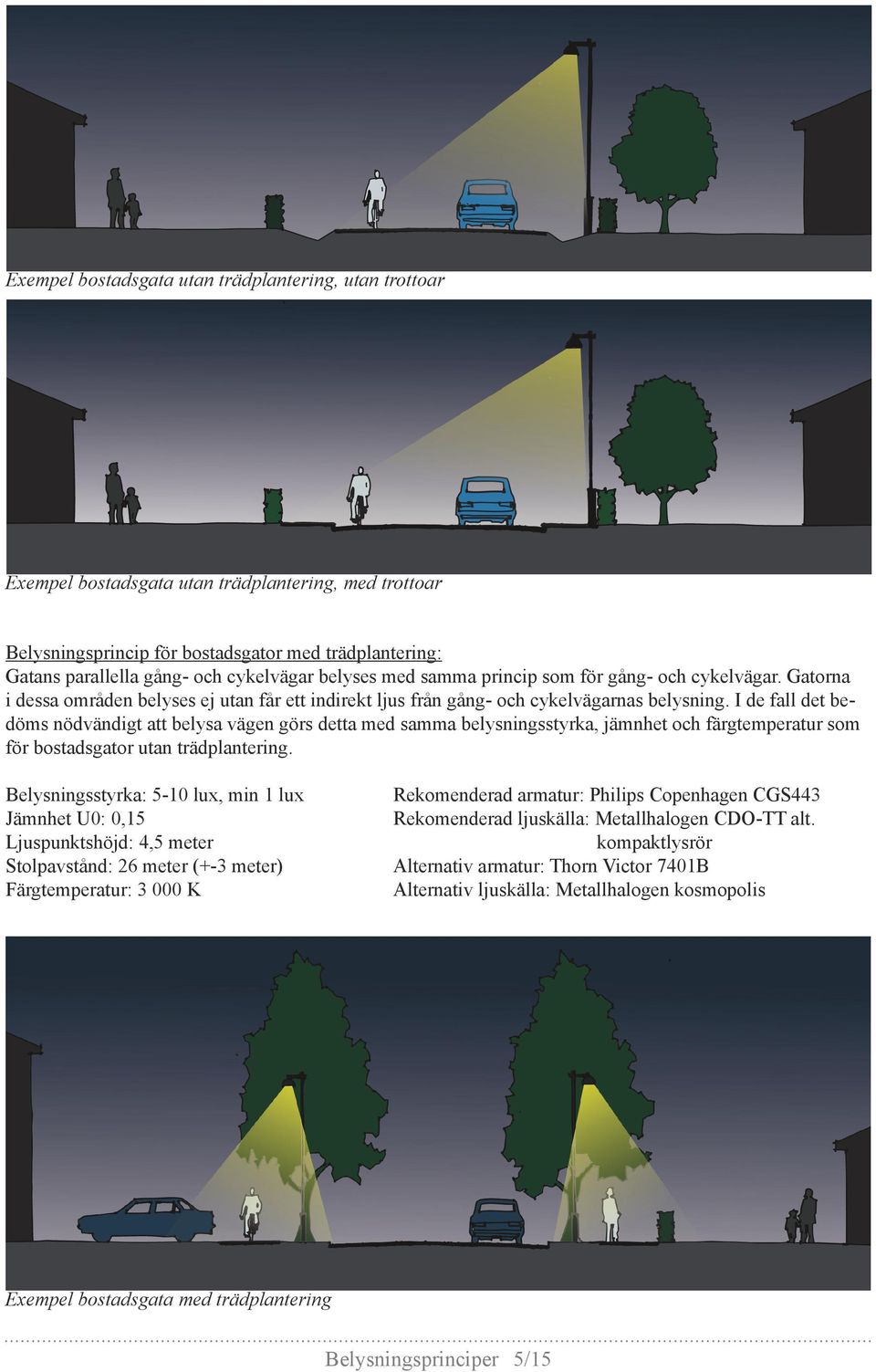

5 Exempel bostadsgata utan trädplantering, utan trottoar Exempel bostadsgata utan trädplantering, med trottoar Belysningsprincip för bostadsgator med trädplantering: Gatans parallella gång- och cykelvägar belyses med samma princip som för gång- och cykelvägar. Gatorna i dessa områden belyses ej utan får ett indirekt ljus från gång- och cykelvägarnas belysning. I de fall det bedöms nödvändigt att belysa vägen görs detta med samma belysningsstyrka, jämnhet och färgtemperatur som för bostadsgator utan trädplantering. Belysningsstyrka: 5-10 lux, min 1 lux Jämnhet U0: 0,15 Ljuspunktshöjd: 4,5 meter Stolpavstånd: 26 meter (+-3 meter) Färgtemperatur: K Rekomenderad armatur: Philips Copenhagen CGS443 Rekomenderad ljuskälla: Metallhalogen CDO-TT alt. kompaktlysrör Alternativ armatur: Thorn Victor 7401B Alternativ ljuskälla: Metallhalogen kosmopolis Exempel bostadsgata med trädplantering Belysningsprinciper 5/15

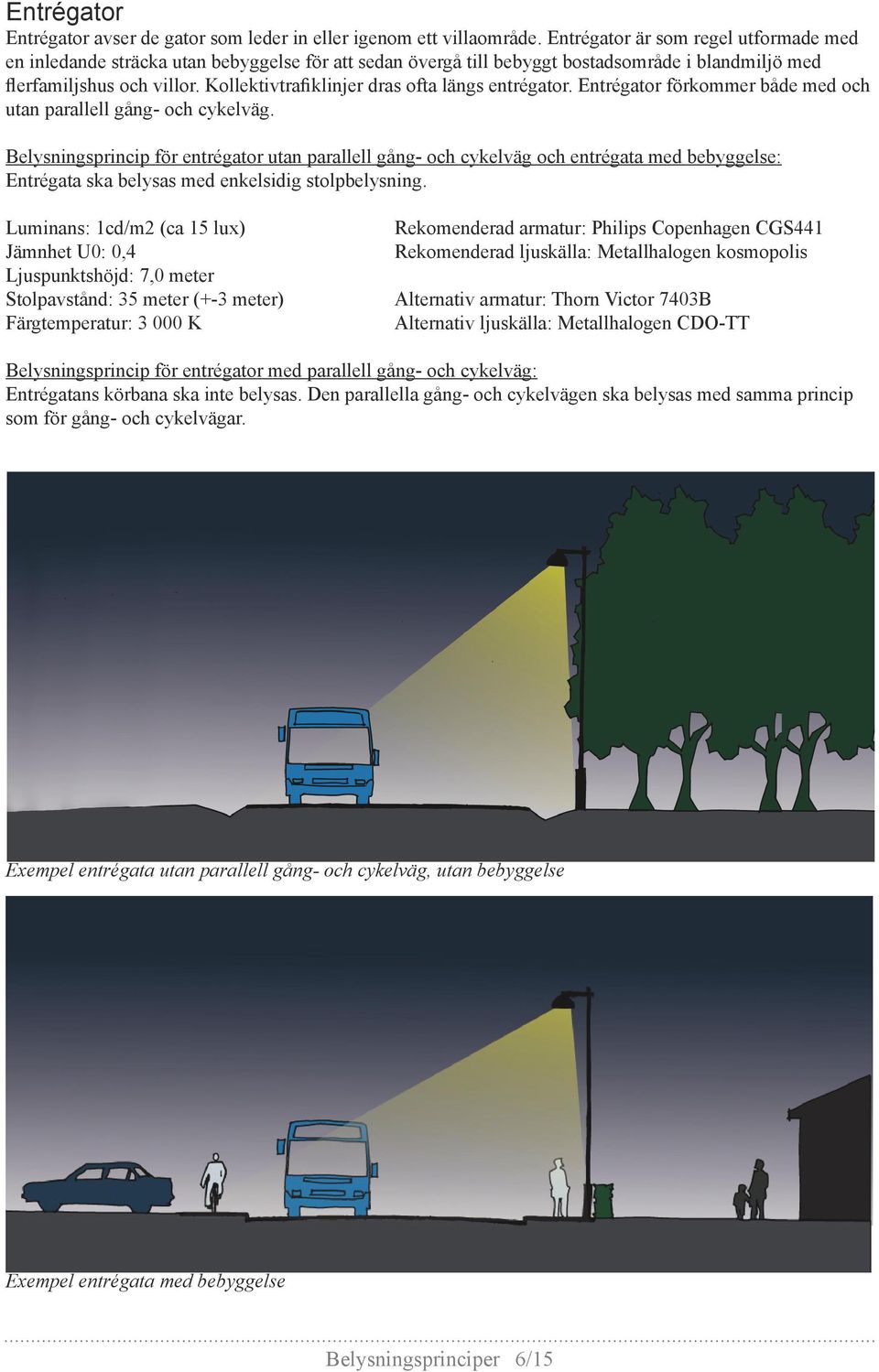

6 Entrégator Entrégator avser de gator som leder in eller igenom ett villaområde. Entrégator är som regel utformade med en inledande sträcka utan bebyggelse för att sedan övergå till bebyggt bostadsområde i blandmiljö med flerfamiljshus och villor. Kollektivtrafiklinjer dras ofta längs entrégator. Entrégator förkommer både med och utan parallell gång- och cykelväg. Belysningsprincip för entrégator utan parallell gång- och cykelväg och entrégata med bebyggelse: Entrégata ska belysas med enkelsidig stolpbelysning. Luminans: 1cd/m2 (ca 15 lux) Jämnhet U0: 0,4 Ljuspunktshöjd: 7,0 meter Stolpavstånd: 35 meter (+-3 meter) Färgtemperatur: K Rekomenderad armatur: Philips Copenhagen CGS441 Rekomenderad ljuskälla: Metallhalogen kosmopolis Alternativ armatur: Thorn Victor 7403B Alternativ ljuskälla: Metallhalogen CDO-TT Belysningsprincip för entrégator med parallell gång- och cykelväg: Entrégatans körbana ska inte belysas. Den parallella gång- och cykelvägen ska belysas med samma princip som för gång- och cykelvägar. Exempel entrégata utan parallell gång- och cykelväg, utan bebyggelse Exempel entrégata med bebyggelse Belysningsprinciper 6/15

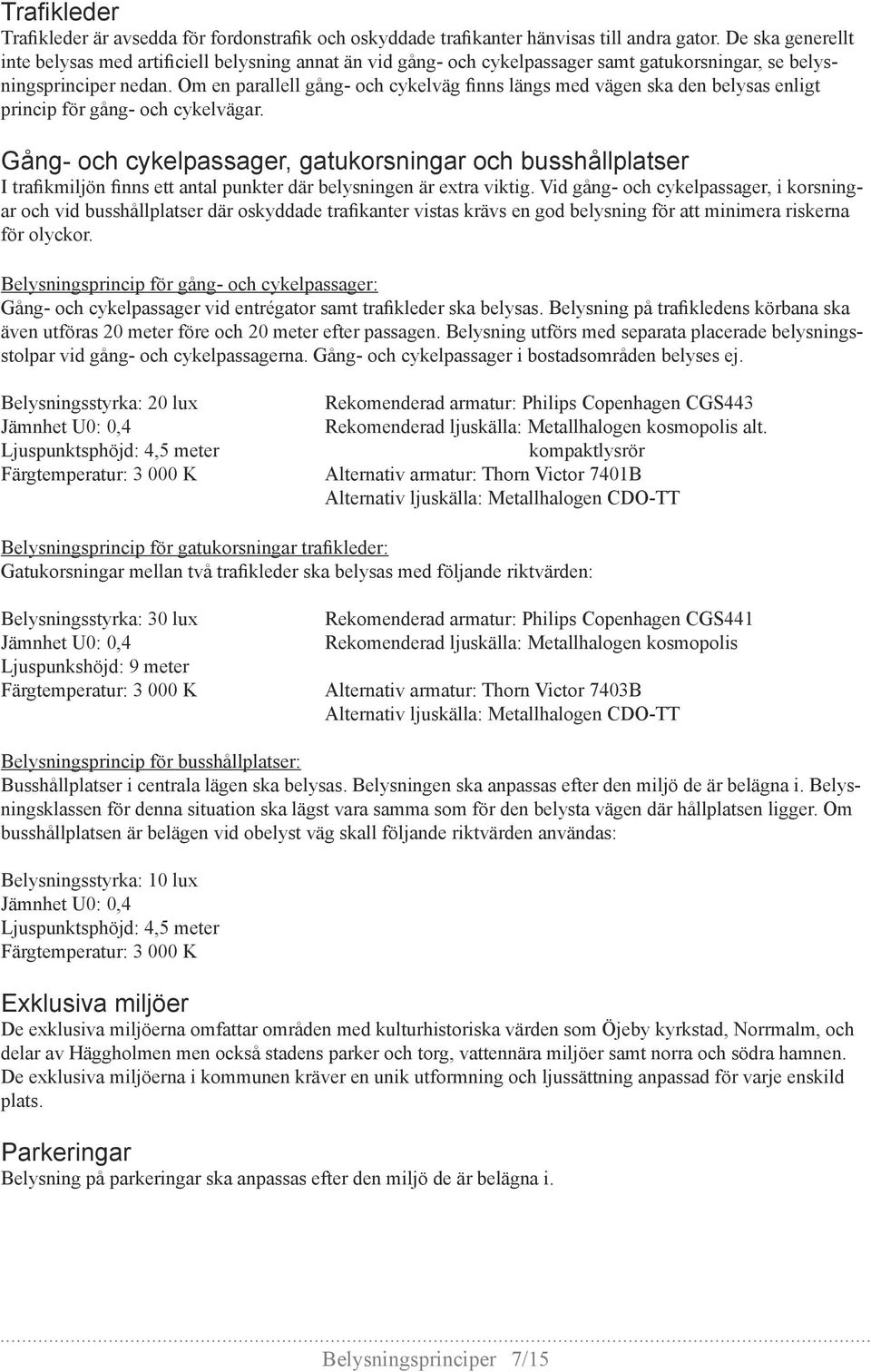

7 Trafikleder Trafikleder är avsedda för fordonstrafik och oskyddade trafikanter hänvisas till andra gator. De ska generellt inte belysas med artificiell belysning annat än vid gång- och cykelpassager samt gatukorsningar, se belysningsprinciper nedan. Om en parallell gång- och cykelväg finns längs med vägen ska den belysas enligt princip för gång- och cykelvägar. Gång- och cykelpassager, gatukorsningar och busshållplatser I trafikmiljön finns ett antal punkter där belysningen är extra viktig. Vid gång- och cykelpassager, i korsningar och vid busshållplatser där oskyddade trafikanter vistas krävs en god belysning för att minimera riskerna för olyckor. Belysningsprincip för gång- och cykelpassager: Gång- och cykelpassager vid entrégator samt trafikleder ska belysas. Belysning på trafikledens körbana ska även utföras 20 meter före och 20 meter efter passagen. Belysning utförs med separata placerade belysningsstolpar vid gång- och cykelpassagerna. Gång- och cykelpassager i bostadsområden belyses ej. Belysningsstyrka: 20 lux Jämnhet U0: 0,4 Ljuspunktsphöjd: 4,5 meter Färgtemperatur: K Rekomenderad armatur: Philips Copenhagen CGS443 Rekomenderad ljuskälla: Metallhalogen kosmopolis alt. kompaktlysrör Alternativ armatur: Thorn Victor 7401B Alternativ ljuskälla: Metallhalogen CDO-TT Belysningsprincip för gatukorsningar trafikleder: Gatukorsningar mellan två trafikleder ska belysas med följande riktvärden: Belysningsstyrka: 30 lux Jämnhet U0: 0,4 Ljuspunkshöjd: 9 meter Färgtemperatur: K Rekomenderad armatur: Philips Copenhagen CGS441 Rekomenderad ljuskälla: Metallhalogen kosmopolis Alternativ armatur: Thorn Victor 7403B Alternativ ljuskälla: Metallhalogen CDO-TT Belysningsprincip för busshållplatser: Busshållplatser i centrala lägen ska belysas. Belysningen ska anpassas efter den miljö de är belägna i. Belysningsklassen för denna situation ska lägst vara samma som för den belysta vägen där hållplatsen ligger. Om busshållplatsen är belägen vid obelyst väg skall följande riktvärden användas: Belysningsstyrka: 10 lux Jämnhet U0: 0,4 Ljuspunktsphöjd: 4,5 meter Färgtemperatur: K Exklusiva miljöer De exklusiva miljöerna omfattar områden med kulturhistoriska värden som Öjeby kyrkstad, Norrmalm, och delar av Häggholmen men också stadens parker och torg, vattennära miljöer samt norra och södra hamnen. De exklusiva miljöerna i kommunen kräver en unik utformning och ljussättning anpassad för varje enskild plats. Parkeringar Belysning på parkeringar ska anpassas efter den miljö de är belägna i. Belysningsprinciper 7/15

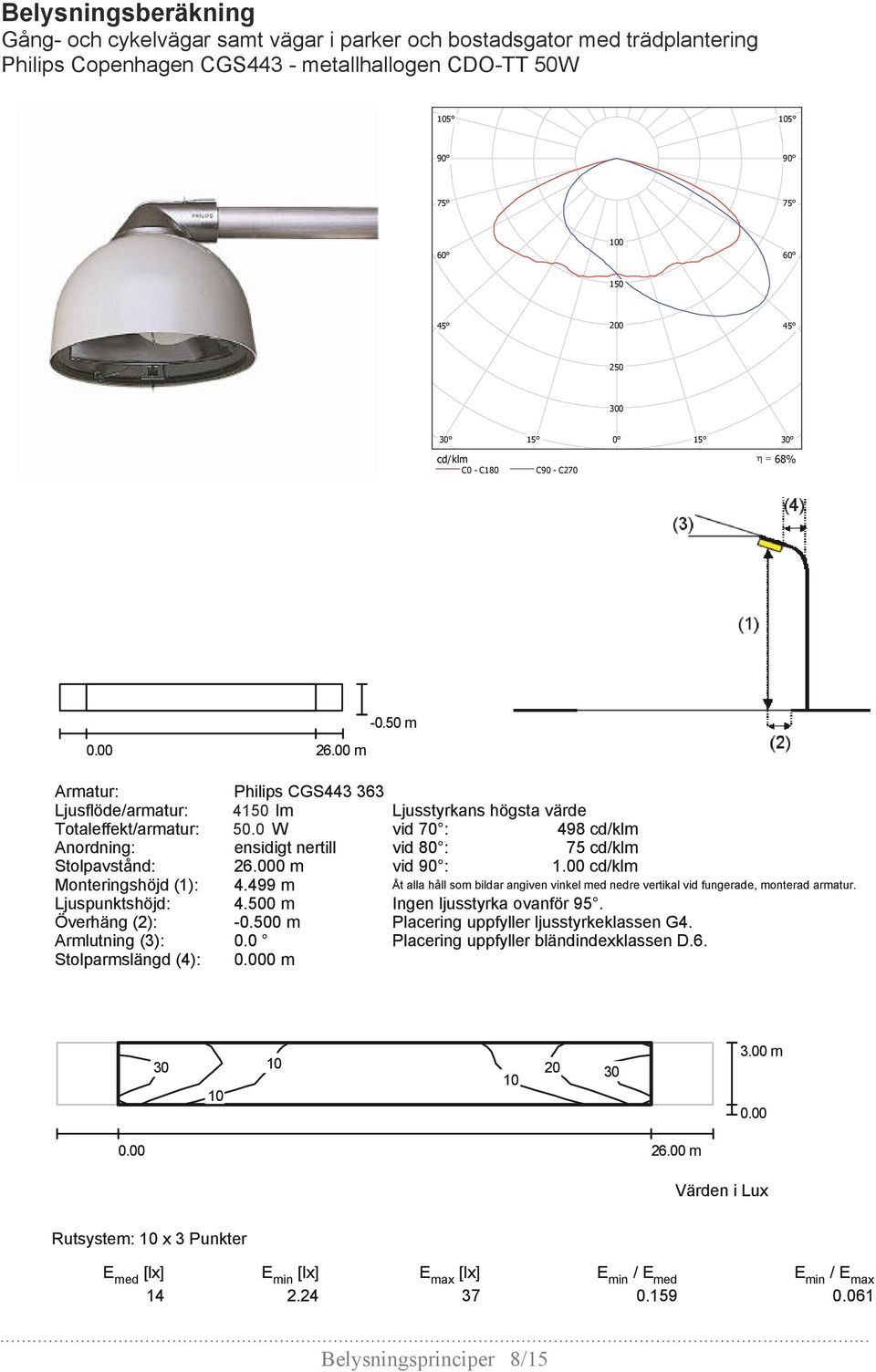

8 Sida 13 Belysningsberäkning Gång- och cykelvägar samt vägar i parker och bostadsgator med trädplantering Philips Copenhagen CGS443 - metallhallogen CDO-TT 50W Philips CGS443 1xPL-TT/4P42W HFP FG P3 / Armaturdata Ljusöppning 1: Piteå belysningsstrategi 100 andreas.milsta@white.se 150 GC-väg / Planeringsdata Vägprofil 200 G/C_Cykelbana 1 (Bredd: m) 250 Underhållsfaktor: 0.80 Armaturplaceringar CIE-ljuskod: cd/klm η = 68% C0 - C180 C90 - C270 Eftersom symmetriegenskaper saknas kan ingen UGR-tabell visas för denna armatur m m Armatur: Philips CGS xSON-TPP50W TP FG P3 Ljusflöde/armatur: lm Ljusstyrkans högsta värde Totaleffekt/armatur: W vid 70 : 498 cd/klm Anordning: Piteå belysningsstrategi ensidigt nertill vid 80 : 75 cd/klm Stolpavstånd: m vid : 1.00 cd/klm Monteringshöjd (1): m White Ljuspunktshöjd: Arkitekter AB m Ingen ljusstyrka Handläggare ovanför Andreas 95. Milsta Överhäng (2): m Placering uppfyller Telefon ljusstyrkeklassen G Armlutning 17 Göteborg (3): 0.0 Placering uppfyller bländindexklassen D.6. Stolparmslängd (4): 0 m Åt alla håll som bildar angiven vinkel med nedre vertikal vid fungerade, monterad armatur. andreas.milsta@white.se GC-väg / G/C_Cykelbana 1 / Isokurvor (E) m 3.00 m Sida 3 Värden i Lux, Skala 1 : 229 Rutsystem: 10 x 3 Punkter E med [lx] E min [lx] E max [lx] E min / E med E min / E max Belysningsprinciper 8/15

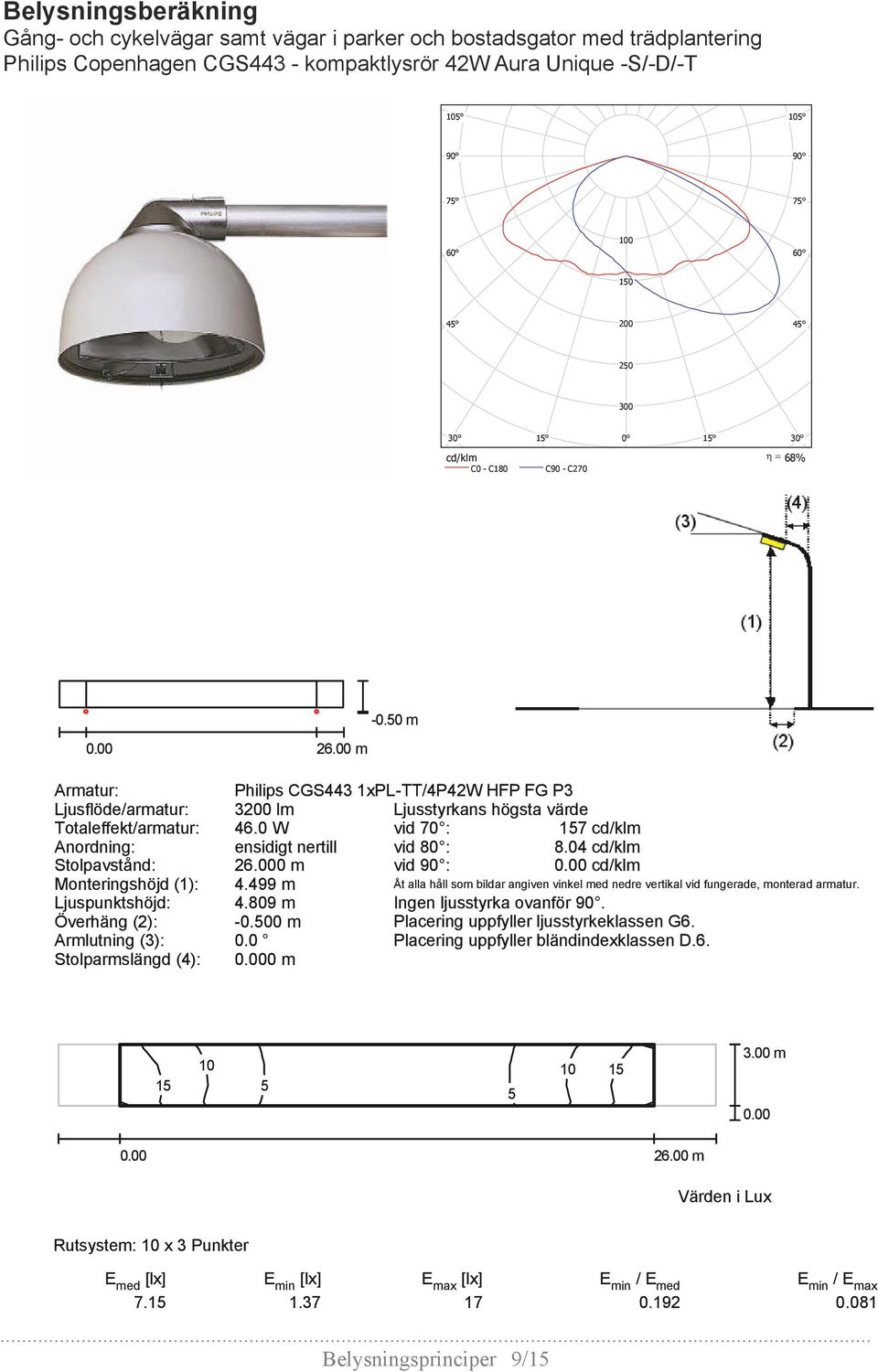

9 Sida 16 Belysningsberäkning Philips CGS443 1xPL-TT/4P42W HFP FG P3 / Armaturdata Gång- och cykelvägar samt vägar i parker och bostadsgator med trädplantering Philips Copenhagen CGS443 - kompaktlysrör 42W Aura Unique -S/-D/-T Ljusöppning 1: Piteå belysningsstrategi andreas.milsta@white.se GC-väg kompaktlysrör / Planeringsdata Vägprofil 200 G/C_Cykelbana 1 (Bredd: m) 250 Underhållsfaktor: 0.80 Armaturplaceringar CIE-ljuskod: cd/klm η = 68% C0 - C180 C90 - C270 Eftersom symmetriegenskaper saknas kan ingen UGR-tabell visas för denna armatur m m Armatur: Philips CGS443 1xPL-TT/4P42W HFP FG P3 Ljusflöde/armatur: 3200 lm Ljusstyrkans högsta värde Totaleffekt/armatur: 46.0 W vid 70 : 157 cd/klm Anordning: Piteå belysningsstrategi ensidigt nertill vid 80 : 8.04 cd/klm Stolpavstånd: m vid : cd/klm Monteringshöjd (1): m White Ljuspunktshöjd: Arkitekter AB m Ingen ljusstyrka Handläggare ovanför Andreas. Milsta Överhäng (2): m Placering uppfyller Telefon ljusstyrkeklassen G Armlutning 17 Göteborg (3): 0.0 Placering uppfyller bländindexklassen D.6. Stolparmslängd (4): 0 m Åt alla håll som bildar angiven vinkel med nedre vertikal vid fungerade, monterad armatur. andreas.milsta@white.se GC-väg kompaktlysrör / G/C_Cykelbana 1 / Isokurvor (E) m Sida m Värden i Lux, Skala 1 : 229 Rutsystem: 10 x 3 Punkter E med [lx] E min [lx] E max [lx] E min / E med E min / E max Belysningsprinciper 9/15

10 Belysningsberäkning Philips CGS xSON-TPP50W TP FG P3 / Armaturdata Bostadsgator utan trädplantering Philips Copenhagen CGS443 - metallhalogen CDO-TT 50W Ljusöppning 1: Piteå belysningsstrategi Bostadsgata / Planeringsdata 160 Vägprofil Bostad_Körbana 1 (Bredd: m, Antal körfält: 2, Ytbeläggning: N2, q0: 0.080) 240 Underhållsfaktor: 0.80 Armaturplaceringar cd/klm η = 81% C0 - C180 C90 - C270 CIE-ljuskod: Eftersom symmetriegenskaper saknas kan ingen UGR-tabell visas för denna armatur. 3 m m Armatur: Piteå belysningsstrategi Philips CGS xSON-TPP50W TP FG P3 Ljusflöde/armatur: lm Ljusstyrkans högsta värde Totaleffekt/armatur: W vid 70 : 498 cd/klm White Anordning: Arkitekter AB ensidigt nertill vid 80 : Handläggare 75 Andreas cd/klm Milsta Stolpavstånd: 30 m vid : Telefon cd/klm Magasinsgatan Monteringshöjd 10 (1): m Ljuspunktshöjd: m Ingen ljusstyrka ovanför 95. Överhäng (2): m Placering uppfyller ljusstyrkeklassen G4. Armlutning (3): 0.0 Placering uppfyller bländindexklassen D.6. Stolparmslängd (4): 0 m Åt alla håll som bildar angiven vinkel med nedre vertikal vid fungerade, monterad armatur. Bostadsgata / Bostad_Körbana 1 / Observatör 2 / Isokurvor (L) m 3 m Sida 4 Värden i Candela/m², Skala 1 : 258 Rutsystem: 10 x 6 Punkter Observatörens position: (-60 m, m, m) Ytbeläggning: N2, q0: 0.080, Ytbeläggning (vått): W2, q0 (vått): L med [cd/m²] U0 Ul TI [%] U0 (vått) Är-värde enligt beräkning: Bör-värde enligt klass MEW4: = 0.75 = 0.4 / = 15 = 0.15 Uppfylls/uppfylls ej: Belysningsprinciper 10/15 Sida 5

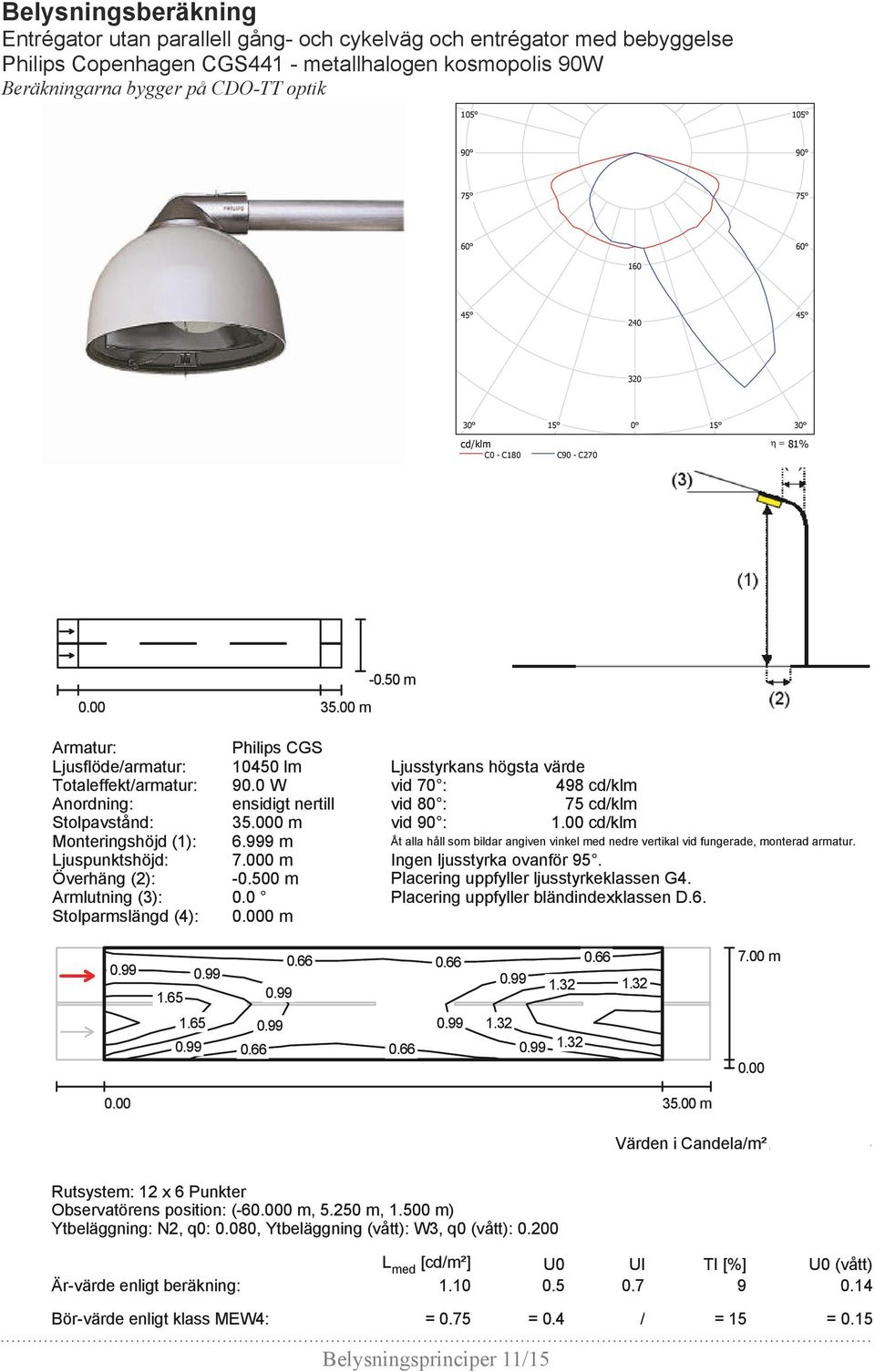

11 Belysningsberäkning Entrégator utan parallell gång- och cykelväg och entrégator med bebyggelse Philips Copenhagen CGS441 - metallhalogen kosmopolis 90W Beräkningarna bygger på CDO-TT optik Piteå belysningsstrategi Philips CGS xSON-TPP50W TP FG P3 / Armaturdata Ljusöppning 1: Entrégata / Planeringsdata 160 Vägprofil Entré_Körbana 1 (Bredd: m, Antal körfält: 2, Ytbeläggning: N2, q0: 0.080) 240 Underhållsfaktor: 0.80 Armaturplaceringar cd/klm η = 81% C0 - C180 C90 - C270 CIE-ljuskod: Eftersom symmetriegenskaper saknas kan ingen UGR-tabell visas för denna armatur m m Armatur: Piteå belysningsstrategi Philips CGS xSON-TPP50W TP FG P3 Ljusflöde/armatur: lm Ljusstyrkans högsta värde Totaleffekt/armatur: 90.0 W vid 70 : 498 cd/klm White Anordning: Arkitekter AB ensidigt nertill vid 80 : Handläggare 75 Andreas cd/klm Milsta Stolpavstånd: m vid : Telefon cd/klm Magasinsgatan Monteringshöjd 10 (1): m Ljuspunktshöjd: m Ingen ljusstyrka ovanför 95. Överhäng (2): m Placering uppfyller ljusstyrkeklassen G4. Armlutning (3): 0.0 Placering uppfyller bländindexklassen D.6. Stolparmslängd (4): 0 m Åt alla håll som bildar angiven vinkel med nedre vertikal vid fungerade, monterad armatur. Entrégata / Entré_Körbana 1 / Observatör 2 / Isokurvor (L) m m Sida 4 Värden i Candela/m², Skala 1 : 294 Rutsystem: 12 x 6 Punkter Observatörens position: (-60 m, m, m) Ytbeläggning: N2, q0: 0.080, Ytbeläggning (vått): W3, q0 (vått): L med [cd/m²] U0 Ul TI [%] U0 (vått) Är-värde enligt beräkning: Bör-värde Beräkningarna enligt klass bygger MEW4: på CDO-TT optik = 0.75 = 0.4 / = 15 = 0.15 Uppfylls/uppfylls ej: Belysningsprinciper 11/15 Sida 9

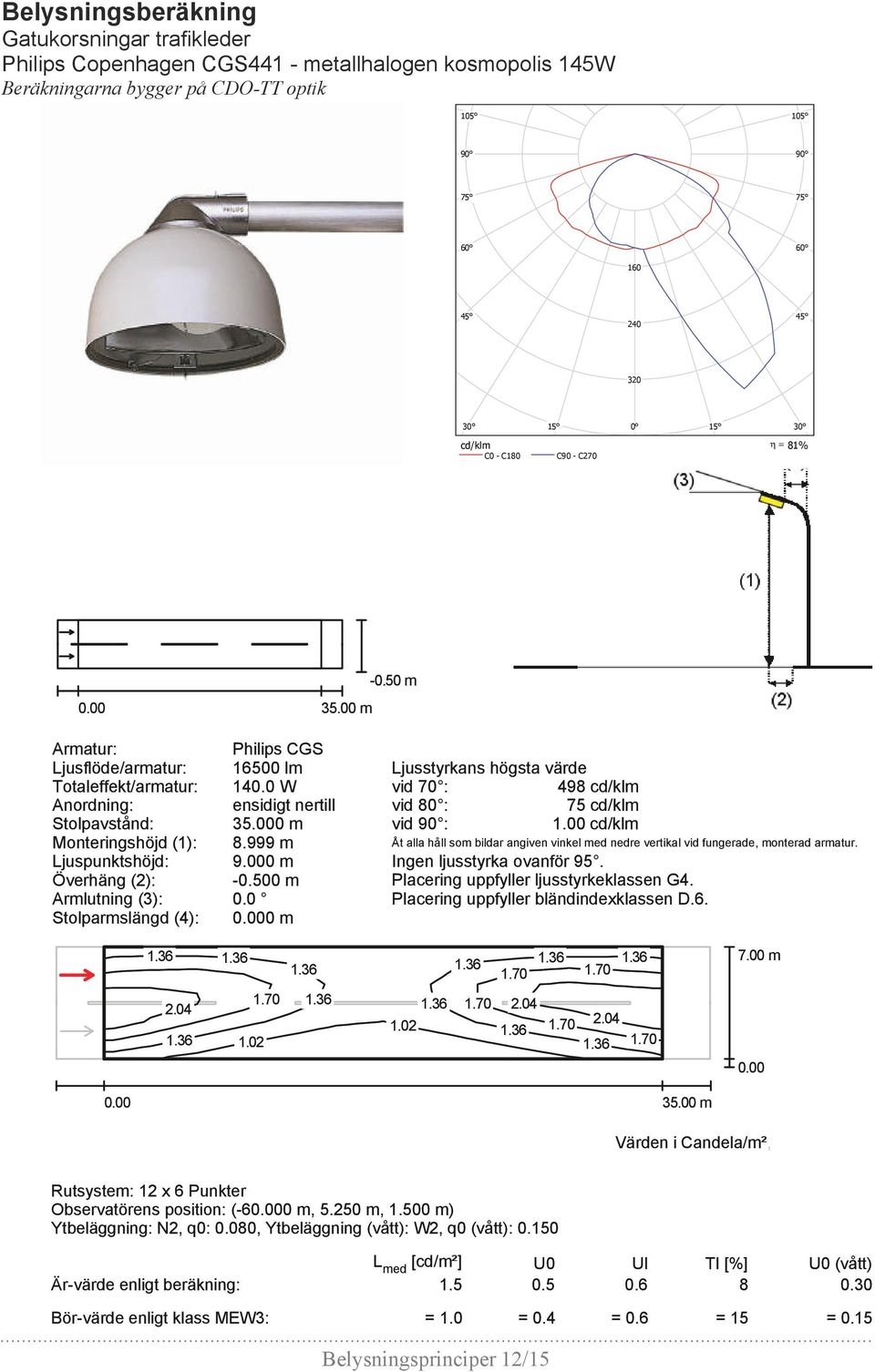

12 Beräkningarna bygger på CDO-TT optik Piteå belysningsstrategi Belysningsberäkning Gatukorsningar trafikleder Philips Copenhagen CGS441 - metallhalogen kosmopolis 145W Philips CGS xSON-TPP50W TP FG P3 / Armaturdata Ljusöppning 1: Korsningar / Planeringsdata 160 Vägprofil Entré_Körbana 1 (Bredd: m, Antal körfält: 2, Ytbeläggning: N2, q0: 0.080) 240 Underhållsfaktor: 0.80 Armaturplaceringar cd/klm η = 81% C0 - C180 C90 - C270 CIE-ljuskod: Eftersom symmetriegenskaper saknas kan ingen UGR-tabell visas för denna armatur m m Armatur: Piteå belysningsstrategi Philips CGS xSON-TPP50W TP FG P3 Ljusflöde/armatur: lm Ljusstyrkans högsta värde Totaleffekt/armatur: W vid 70 : 498 cd/klm White Anordning: Arkitekter AB ensidigt nertill vid 80 : Handläggare Andreas 75 cd/klm Milsta Stolpavstånd: m vid : Telefon cd/klm Magasinsgatan Monteringshöjd 10 (1): m Ljuspunktshöjd: m Ingen ljusstyrka ovanför 95. Överhäng (2): m Placering uppfyller ljusstyrkeklassen G4. Armlutning (3): 0.0 Placering uppfyller bländindexklassen D.6. Stolparmslängd (4): 0 m Åt alla håll som bildar angiven vinkel med nedre vertikal vid fungerade, monterad armatur. Korsningar / Entré_Körbana 1 / Observatör 2 / Isokurvor (L) m m Sida 4 Värden i Candela/m², Skala 1 : 294 Rutsystem: 12 x 6 Punkter Observatörens position: (-60 m, m, m) Ytbeläggning: N2, q0: 0.080, Ytbeläggning (vått): W2, q0 (vått): L med [cd/m²] U0 Ul TI [%] U0 (vått) Är-värde enligt beräkning: Bör-värde enligt klass MEW3: = 1.0 = 0.4 = 0.6 = 15 = 0.15 Uppfylls/uppfylls ej: Belysningsprinciper 12/15 Sida 19

13 PN003181A Vägberäkningar Piteå PN003181A Vägberäkningar Piteå.dlx ThornLighting AB AB Box 305 Box 305 Alternativa armaturer, specifikation Thorn Victor Landskrona Gång- och cykelvägar samt vägar i Korsning parker GC Väg och / ( rondell Med bostadsgator 35w med Flöde 7m bred med 3200lm väg. trädplantering ) // Dellista armaturer Med 35W 4 PN003181A Antal 7401B THORN Vägberäkningar CDO-TT Victor Stora 50 Piteå V2 ST S W V1 L2 En armaturbild framgår Flöde 3200lm E-nr./Art.-nr.: : SAP av vår produktkatalog. Ljusflöde/armatur: lm lm ThornLighting AB 65.0 W Handläggare Pontus Nordahl Totaleffekt/armatur: W Box 305 Telefon Fax Landskrona CIE-ljuskod: pontus.nordahl@thornlighting.com Bestyckning: 1 x 3200 Ange lm eget HCI-E/P värde PB (Korrektionsfaktor 1.000, 3200 CDO-TT lm HCI-E/P 150w). PB Coated E27). CDO-TT 50W 4 Antal 7401B THORN CDO-TT Victor Stora 50 V2 ST S W V1 L2 E-nr./Art.-nr.: : E PN003181A Ljusflöde/armatur: Vägberäkningar 4000 Piteå lm lm Totaleffekt/armatur: WW ThornLighting AB CIE-ljuskod: Box 305 Bestyckning: 1 x CDO-TT Ange eget (Korrektionsfaktor värde ). (Korrektionsfaktor 1.000, CDO-TT 150w). Landskrona Handläggare Pontus Nordahl Telefon Fax pontus.nordahl@thornlighting.com PN003181A Vägberäkningar Piteå.dlx Korsning / rondell GC med Väg CDO-TT 7m bred 50w väg. // Dellista armaturer En armaturbild framgår av vår produktkatalog. PN003181A Vägberäkningar Piteå.dlx Handläggare Pontus Nordahl Telefon Fax pontus.nordahl@thornlighting.com Bostadsgator utan trädplantering Korsning / rondell med Bostadsgata 7m bred väg. // Dellista armaturer 4 Antal 7401B THORN CDO-TT Victor Stora 70 V2 ST L2 150W 6488 V1 L2 E-nr./Art.-nr.: : E PN003181A Ljusflöde/armatur: Vägberäkningar 6300 Piteå lm lm Totaleffekt/armatur: WW ThornLighting AB CIE-ljuskod: Box 305 Bestyckning: 1 x CDO-TT Ange eget (Korrektionsfaktor värde ). (Korrektionsfaktor 1.000, CDO-TT 150w). Landskrona En armaturbild framgår av vår produktkatalog. PN003181A Vägberäkningar Piteå.dlx Handläggare Pontus Nordahl Telefon Fax pontus.nordahl@thornlighting.com Entrégator utan parallell gång- och Korsning cykelväg / och rondell entrégator med 7m Entré med bred gata bebyggelse väg. // Dellista armaturer 4 Antal Thorn 7403B THORN Set CDO-TT Victor VICTOR Stora 100W 7401B ST V1 150W 100W L1 V1 HSE/HST L2 + HST E-nr./Art.-nr.: 100W [V1L1] E-nr./Art.-nr.: Ljusflöde/armatur: : SAP Set lm PN003181A Ljusflöde/armatur: Totaleffekt/armatur: Vägberäkningar 8800 Piteå lm W Totaleffekt/armatur: Armaturklassificering enligt WCIE: 100 Armaturklassificering CIE-ljuskod: enligt 100 CIE: ThornLighting AB CIE-ljuskod: Bestyckning: 481 x 83 Ange 100 eget 93 värde 76 Handläggare Pontus Nordahl Box 305 Telefon Bestyckning: (Korrektionsfaktor 1 x CDO-100w 1.000, CDO-TT (Korrektionsfaktor 150w). Fax Landskrona 1.000, CDO-TT 100w). pontus.nordahl@thornlighting.com PN003181A Vägberäkningar Piteå.dlx Gatukorsningar trafikleder Korsning // rondell med 7m bred väg. // Dellista armaturer 4 Antal 7403B THORN CDO-TT Victor Stora 150W ST V1 150W L2 V1 L2 E-nr./Art.-nr.: : E Ljusflöde/armatur: lm Totaleffekt/armatur: W CIE-ljuskod: Bestyckning: 1 x Ange eget värde (Korrektionsfaktor 1.000, CDO-TT 150w). Sida Sida 284 Sida Sida 244 Belysningsprinciper 13/15

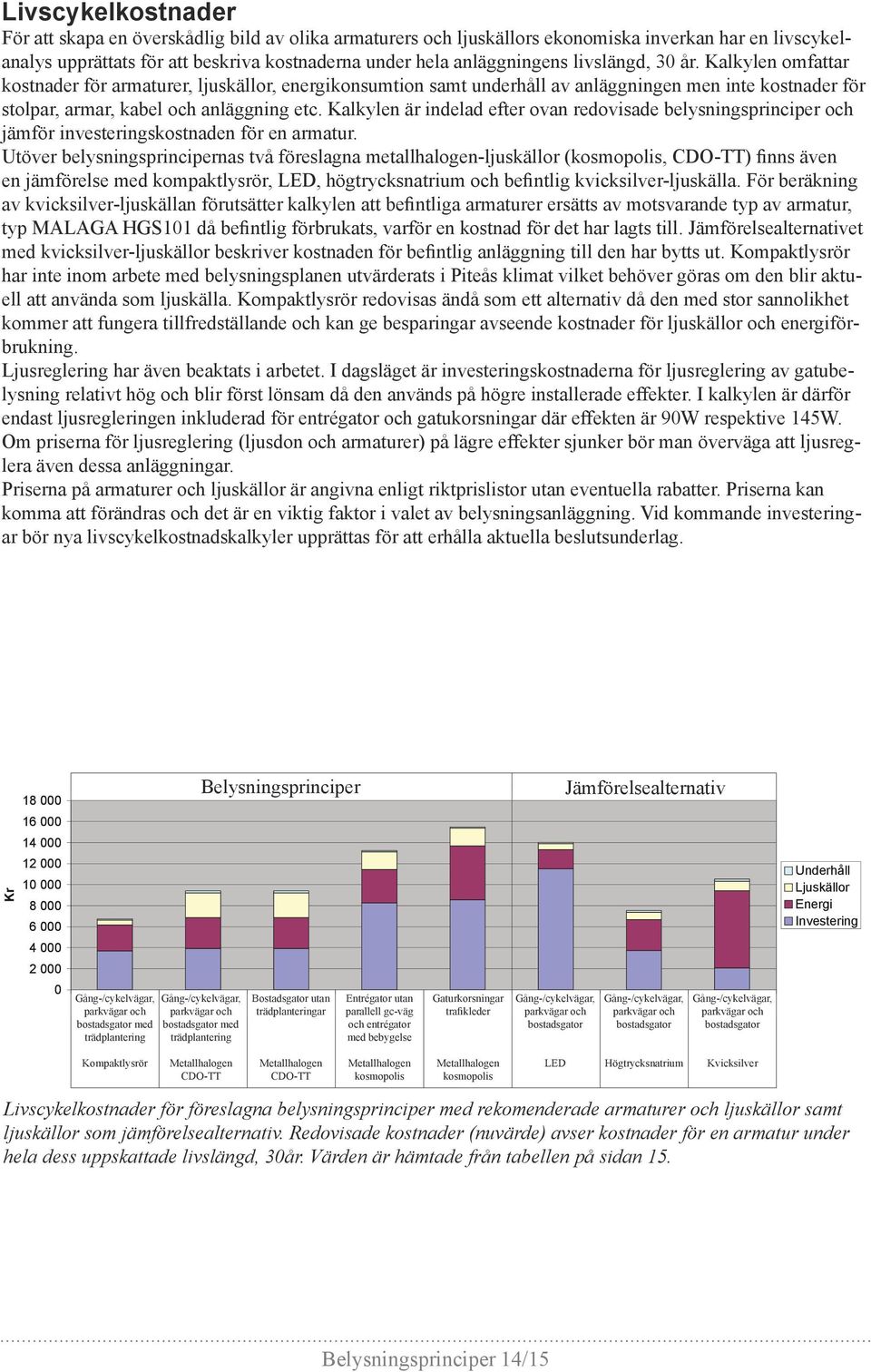

14 Livscykelkostnader För att skapa en överskådlig bild av olika armaturers och ljuskällors ekonomiska inverkan har en livscykelanalys upprättats för att beskriva kostnaderna under hela anläggningens livslängd, 30 år. Kalkylen omfattar kostnader för armaturer, ljuskällor, energikonsumtion samt underhåll av anläggningen men inte kostnader för stolpar, armar, kabel och anläggning etc. Kalkylen är indelad efter ovan redovisade belysningsprinciper och jämför investeringskostnaden för en armatur. Utöver belysningsprincipernas två föreslagna metallhalogen-ljuskällor (kosmopolis, CDO-TT) finns även en jämförelse med kompaktlysrör, LED, högtrycksnatrium och befintlig kvicksilver-ljuskälla. För beräkning av kvicksilver-ljuskällan förutsätter kalkylen att befintliga armaturer ersätts av motsvarande typ av armatur, typ MALAGA HGS101 då befintlig förbrukats, varför en kostnad för det har lagts till. Jämförelsealternativet med kvicksilver-ljuskällor beskriver kostnaden för befintlig anläggning till den har bytts ut. Kompaktlysrör har inte inom arbete med belysningsplanen utvärderats i Piteås klimat vilket behöver göras om den blir aktuell att använda som ljuskälla. Kompaktlysrör redovisas ändå som ett alternativ då den med stor sannolikhet kommer att fungera tillfredställande och kan ge besparingar avseende kostnader för ljuskällor och energiförbrukning. Ljusreglering har även beaktats i arbetet. I dagsläget är investeringskostnaderna för ljusreglering av gatubelysning relativt hög och blir först lönsam då den används på högre installerade effekter. I kalkylen är därför endast ljusregleringen inkluderad för entrégator och gatukorsningar där effekten är 90W respektive 145W. Om priserna för ljusreglering (ljusdon och armaturer) på lägre effekter sjunker bör man överväga att ljusreglera även dessa anläggningar. Priserna på armaturer och ljuskällor är angivna enligt riktprislistor utan eventuella rabatter. Priserna kan komma att förändras och det är en viktig faktor i valet av belysningsanläggning. Vid kommande investeringar bör nya livscykelkostnadskalkyler upprättas för att erhålla aktuella beslutsunderlag. Kr Belysningsprinciper Livscykelkostnader för belysning Total kostnad (nuvärde) Jämförelsealternativ Gång-/cykelvägar, Gång-/cykelvägar, Bostadsgator utan Entrégator utan Gaturkorsningar Gång-/cykelvägar, Gång-/cykelvägar, Gång-/cykelvägar, parkvägar 1 och parkvägar 2 och trädplanteringar 3 parallell 4gc-väg trafikleder 5 parkvägar 6 och parkvägar 7 och parkvägar 8 och bostadsgator med bostadsgator med och entrégator bostadsgator bostadsgator bostadsgator trädplantering trädplantering med bebygelse Underhåll Ljuskällor Energi Investering Kompaktlysrör Metallhalogen CDO-TT Metallhalogen CDO-TT Metallhalogen kosmopolis Metallhalogen kosmopolis LED Högtrycksnatrium Kvicksilver Livscykelkostnader för föreslagna belysningsprinciper med rekomenderade armaturer och ljuskällor samt ljuskällor som jämförelsealternativ. Redovisade kostnader (nuvärde) avser kostnader för en armatur under hela dess uppskattade livslängd, 30år. Värden är hämtade från tabellen på sidan 15. Belysningsprinciper 14/15

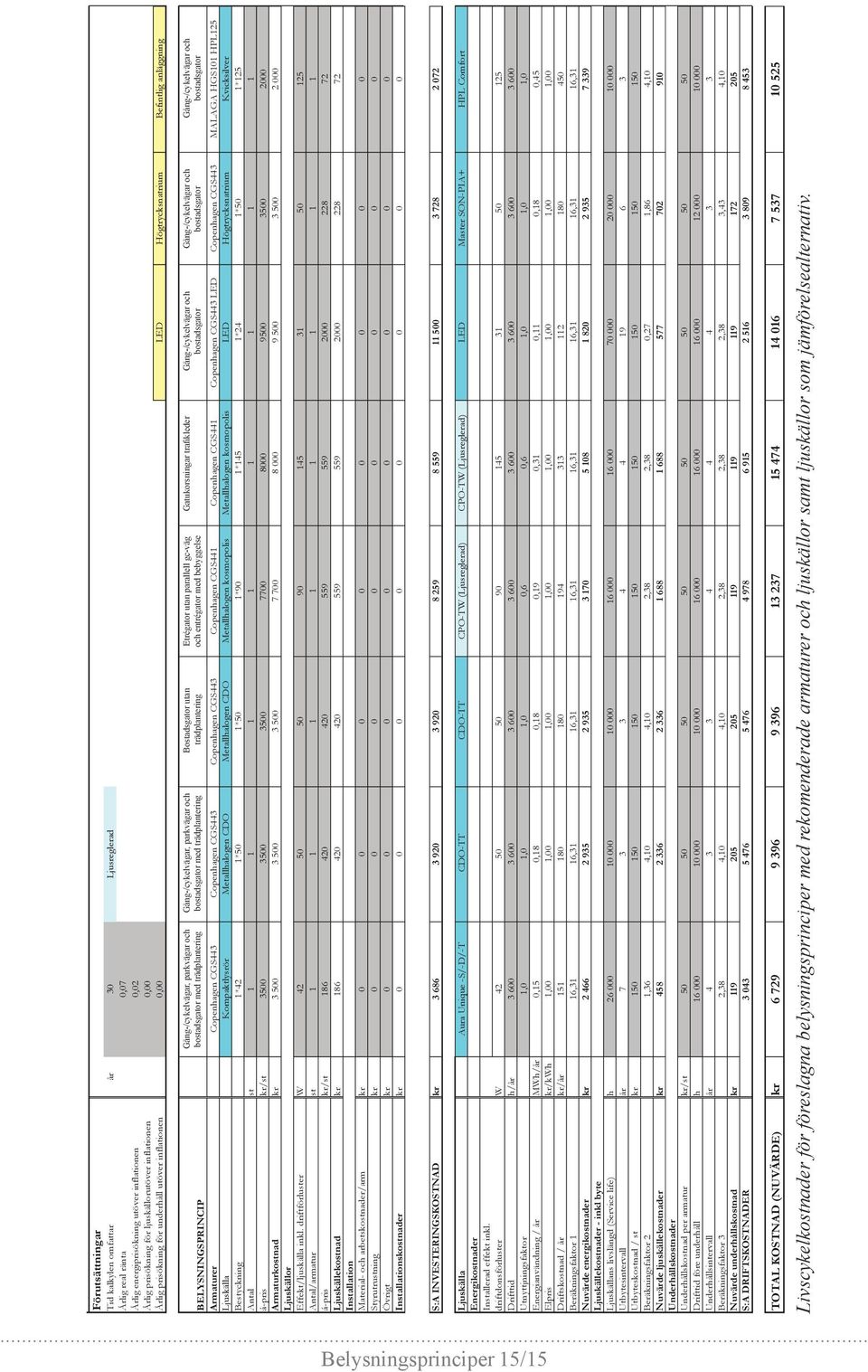

15 Ekonomisk utvärdering av belysningssystem Livscykelanalys enligt riktlinjer från Statens Energimyndighet PROJEKT: Pite DATUM/HANDLÄGGARE: Andreas Milsta PROJEKTNUMMER: Bostadsgator - GC Vägar Förutsättningar Tid kalkylen omfattar år 30 Ljusreglerad Årlig real ränta 0,07 Årlig energiprisökning utöver inflationen 0,02 Årlig prisökning för ljuskällorutöver inflationen 0,00 Årlig prisökning för underhåll utöver inflationen 0,00 LED Högtrycksnatrium Befintlig anläggning Gång-/cykelvägar, parkvägar och bostadsgator med trädplantering Gång-/cykelvägar, parkvägar och bostadsgator med trädplantering Bostadsgator utan trädplantering Etrégator utan parallell gc-väg och entrégator med bebyggelse Gatukorsningar trafikleder Gång-/cykelvägar och bostadsgator Gång-/cykelvägar och bostadsgator Gång-/cykelvägar och bostadsgator BELYSNINGSPRINCIP Gång- och cykelvägar Gång- och cykelvägar Bostadsgator Entrégator Korsningar Gång- och cykelvägar Bostadsgator/GC Bostadsgator/GC Armaturer Copenhagen CGS443 Copenhagen CGS443 Copenhagen CGS443 Copenhagen CGS441 Copenhagen CGS441 Copenhagen CGS443 LED Copenhagen CGS443 MALAGA HGS101 HPL125 Ljuskälla Kompaktlysrör Metallhalogen CDO Metallhalogen CDO Metallhalogen kosmopolis Metallhalogen kosmopolis LED Högtrycksnatrium Kvicksilver Bestyckning 1*42 1*50 1*50 1*90 1*145 1*24 1*50 1*125 Antal st á-pris kr/st Armaturkostnad kr Ljuskällor Effekt/ljuskälla inkl. driftförluster W Antal/armatur st á-pris kr/st Ljuskällekostnad kr Installation Material- och arbetskostnader/arm kr Styrutrustning kr Övrigt kr Installationskostnader kr S:A INVESTERINGSKOSTNAD kr Ljuskälla Aura Unique -S/-D/-T CDO-TT CDO-TT CPO-TW (Ljusreglerad) CPO-TW (Ljusreglerad) LED Master SON-PIA+ HPL Comfort Energikostnader Installerad effekt inkl. driftdonsförluster W Drifttid h/år Utnyttjningsfaktor 1,0 1,0 1,0 0,6 0,6 1,0 1,0 1,0 Energianvändning / år MWh/år 0,15 0,18 0,18 0,19 0,31 0,11 0,18 0,45 Elpris kr/kwh 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 Driftskostnad / år kr/år Beräkningsfaktor 1 16,31 16,31 16,31 16,31 16,31 16,31 16,31 16,31 Nuvärde energikostnader kr Ljuskällekostnader - inkl byte Ljuskällans livslängd (Service life) h Utbytesintervall år Utbyteskostnad / st kr Beräkningsfaktor 2 1,36 4,10 4,10 2,38 2,38 0,27 1,86 4,10 Nuvärde ljuskällekostnader kr Underhållskostnader Underhållskostnad per armatur kr/st Drifttid före underhåll h Underhållsintervall år Beräkningsfaktor 3 2,38 4,10 4,10 2,38 2,38 2,38 3,43 4,10 Nuvärde underhållskostnad kr S:A DRIFTSKOSTNADER TOTAL KOSTNAD (NUVÄRDE) kr Livscykelkostnader för föreslagna belysningsprinciper med rekomenderade armaturer och ljuskällor samt ljuskällor som jämförelsealternativ. Belysningsprinciper 15/15
