1 produktgrupp utomhusbelysning Energikontor Sydost

2 Översikt Miljöpåverkan Rättslig bakgrund Rekommenderade kriterier för grön offentlig upphandling Goda exempel Bra länkar Photo courtesy of Vichaya Kiatying-Angsulee by

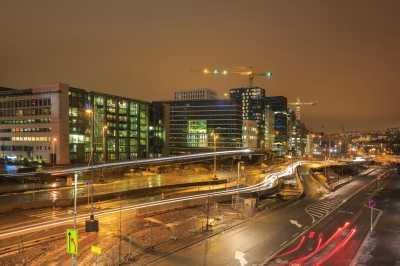

3 Gatubelysning Gatubelysning upphandlas i alla kommuner för nya vägar, cykelvägar och gångvägar för ombyggda vägar, cykelvägar och gångvägar byte av armatur, med bevarande av befintliga ledningar och styrsystem byte av styrsystem för befintlig armatur byte av lampor Photo courtesy of "Strip Led" by Danilo Rizzuti by

4 Offentlig upphandling och produkter med stor hävstångseffekt för miljön

5 Gatubelysningar Photo courtesy of khunaspix by digitalfreephoto.net De vanligaste lamporna som används i gatubelysning är HIDlampor (High Intensity Discharge lamps) som omfattar: Högtrycksnatriumlampor Metallhalogenlampor med urladdningsrör av kvarts Metallhalogenlampor med keramiskt urladdningsrör Lågtrycksnatriumlampor Högtryckskvicksilverlampor

6 Miljöpåverkan av gatubelysning Photo courtesy of askpermission by ICLEI Energianvändning i alla faser, men speciellt vid användning av gatubelysning och trafiksignaler Hög energianvändning med glödlampor i trafiksignaler Användning av naturresurser och material, samt generering av avfall (farligt och icke-farligt) Förorening av luft, mark och vatten när farliga ämnen används, t.ex. kvicksilver Ljusförorening från gatubelysning

7 Miljöpåverkan av gatubelysning Photo courtesy of askpermission by ICLEI Miljömål Begränsad klimatpåverkan Giftfri miljö Ingen övergödning Frisk luft Miljöaspekter Utsläpp av växthusgaser Utsläpp av miljöfarliga ämnen Utsläpp av hälsofarliga ämnen Utsläpp av övergödande ämnen Utsläpp av flyktiga kolväten

8 Kriterier för grön upphandling för att minska miljöpåverkan Upphandla lampor med högt ljusutbyte Upphandla effektiva driftdon (förkopplingsdon, ballast) Främja upphandling av belysningssystem med låg energianvändning i relation till ljuset Främja användning av LED-lampor i trafiksignaler Photo courtesy by ICLEI Uppmuntra användning av dimbara driftdon där förhållandena tillåter det Gynna lampor med lågt kvicksilverinnehåll Främja användning av armaturer som begränsar ljus som avges över horisonten, uppåtriktat ljus

9 Kriterier för grön upphandling för att minska miljöpåverkan Photo courtesy by ICLEI

10 Kriterier för grön upphandling för att minska miljöpåverkan Omfattning Photo courtesy by ICLEI Konkurrensverkets upphandlingskriterier omfattar produkter avsedda för utomhusbelysning i trafikantmiljö, dvs belysning på alla typer av vägar där det finns biltrafik, gående och cyklister. Produkterna kan användas i både nya och befintliga anläggningar. Estetisk belysning omfattas inte.

11 EU-direktiv Ekodesigndirektivet 2009/125/EU fastställer ramar för krav på energirelaterade produkter Kommissionens förordning (EG) nr 245/2009 när det gäller krav på ekodesign för lysrör utan inbyggt förkopplingsdon, urladdningslampor med hög intensitet samt förkopplingsdon och armaturer som kan driva sådana lampor och om upphävande av 2000/55/EG och Förordning 347/2010 Photo courtesy of ICLEIbooklet by ICLEI Energitjänstedirektivet 2006/32/EG om effektiv slutanvändning av energi och om energitjänster

12 Kostnadsöverväganden Maximal energibesparing på gatubelysning till rimlig kapitalkostnad får man med specifikationer enligt grön offentlig upphandling samt bästa tillgängliga armatur för nya belysningssystem och renovering av befintliga Där armaturerna tillåter det ska man, beroende på läget och specifika krav på ljuset, använda effektivare lampor Behov av att mäta elanvändningen för gatubelysning: elkostnad beräknas baserat på antalet enheter och deras nominella Watttal, multiplicerat med användningstimmar, vilket innebär att när gatubelysningen uppgraderas med syftet energieffektivisering ska myndigheten försöka omförhandla elavgiften Photo courtesy of Invisibleviva_dreamstime by ICLEI

13 Kostnadsöverväganden Bra design på gatubelysningen kan minska kostnaderna genom längre avstånd mellan lamporna och lägre effekt på lamporna. Lampor med längre livslängd och bibehållet ljusutbyte medför längre underhållsintervall och därmed minskade kostnader. Det minskar också indirekt miljöpåverkan som följer med byte och underhåll, t.ex. utsläpp från transporter och tillverkning Photo courtesy of Invisibleviva_dreamstime by ICLEI

14 Rekommendationer: Föremålet för upphandling Räkna med hållbarhetsaspekter i föremålet för upphandling Upphandling av högeffektiv belysningsutrustning (lampor, driftdon, armaturer) (1) Resurs- och energieffektiv design för nya belysningssystem och renovering av befintliga belysningssystem (2) Resurs- och energieffektiv installation av nya belysningssystem och renovering av befintliga belysningssystem (3) Source: Image courtesy of ponsulak at FreeDigitalPhotos.net

15 Rekommendationer: Tekniska specifikationer (1) Högtrycksnatriumlampor med färgåtergivningsindex Ra < 60 ska ha ljusutbyte minst enligt specificerade data (enl. länk nedan) Metallhalogenlampor med färgåtergivningsindex Ra < 80 ska ha ljusutbyte minst enligt specificerade data Driftdon för HID-lampor ska ha viss lägsta effektivitet Alla förkopplingsdon för lågenergilampor ska vara elektroniska Högtrycksnatriumlampor och metallhalogenlampor ska ha vissa specificerade ljusflödesbibehållningsfaktorer och lamplivslängdsfaktorer Armaturerna ska ha ett optiskt system med specificerad kapslingsklass Exakta tekniska kriterier:

16 Rekommendationer: Tekniska specifikationer (2) Om ett nytt belysningssystem installeras vid en komplicerad trafikpunkt (t.ex. vägkorsningar, affärsgator, vägar i bostadsområden, gång- eller cykelvägar, klass ME el. MEW i EN , får indikatorn för maximal energieffektivitet inte överstiga specificerade värden (enl. länk nedan) Om ett nytt belysningssystem installeras vid en komplicerad trafikpunkt (t.ex. vägkorsningar, affärsgator, vägar i bostadsområden, gång- eller cykelvägar, klass CE eller S i EN , får indikatorn för maximal energieffektivitet inte överstiga specificerade värden Armaturer ska utformas och installeras så att det kan säkerställas att delmängden uppåtriktat ljus, det vill säga den andel ljus som armaturen avger över horisonten, begränsas (enligt tabell, se länk nedan) utan att detta påverkar den generella energieffektiviteten hos det system som armaturen har utformats för. Exakta tekniska kriterier:

17 Rekommendationer: Tekniska specifikationer (2) Om belysningen ska installeras i ett enskilt utrymme eller i en del av byggnaden får den högsta elanvändningen i utrymmet, dividerat med den sammanlagda golvytan och med belysningsstyrkan i enheter på 100 lux, inte överstiga vissa värden (se länken nedan) Design och installation av belysningsstyrningssystem för sällan använda utrymmen, utrymmen som inte används nattetid eller helger; utrymmen med sidofönster som ska styras i rader parallellt med fönstren; kontor, konferensrum, klassrum och laboratorier ska styras av användare med strömbrytare; cirkulations- och receptionsutrymmen med dagsljus ska styras med automatisk dagsljusavkänning Exakta tekniska kriterier:

18 Rekommendationer: Tekniska specifikationer (3) Anbudsgivaren ska för nya eller renoverade belysningsinstallationer tillhandahålla monteringsinstruktioner för armaturer instruktioner om hur lampor ska bytas ut och vilka lampor som kan användas i armaturerna utan att minska energieffektiviteten instruktioner om drift och underhåll av belysningskontrollsystem för dagsljusavkänning, instruktioner om omkalibrering och justering för strömbrytare med inbyggd timer, instruktioner om justering av släckningstider samt råd om det bästa sättet att justera systemet så att användarnas behov tillgodoses utan att elförbrukningen ökar alltför mycket Exakta tekniska kriterier:

19 Rekommendationer: Tilldelningskriterier (1) Tilldelas ekonomiskt mest fördelaktiga anbud Extrapoäng tilldelas lampor som uppfyller specificerade ljusflödesbibehållningsfaktorer och lamplivslängdsfaktorer HID-lampor med ett kvicksilverinnehåll som inte är större än vad som anges i tabell (sid 9 enl. länken nedan) Förkopplingsdon för HID-lampor med lägsta angiven effektivitet (sid 10 enl. länken nedan) Om det fastställs att metallhalogenlampor är den lämpligaste lamptypen ska extrapoäng delas ut för de lampor som uppfyller det relevanta övergripande kriteriet för ljusutbyte Tilldelningskriterier: Source: Image courtesy of Stuart Miles at FreeDgitalPhotos.net

20 Rekommendationer: Tilldelningskriterier (2) Tilldelas ekonomiskt mest fördelaktiga anbud Om ett nytt belysningssystem installeras ska extrapoäng delas ut om energieffektivitetsfaktorerna är lägre än 90 % av de värden som anges i den relevanta tabellen (enl. länken nedan) Om dimning krävs och/eller är lämpligt ska extrapoäng delas ut i proportion till procentandelen dimning i förhållande till lampeffekten Extrapoäng ska delas ut för armaturer i förhållande till hur mycket större minskningen av det ljus som avges över horisonten är än de standarder som anges i specifikation (enl. länk nedan), utan att detta påverkar den generella energieffektiviteten hos det system som armaturen har utformats för Tilldelningskriterier: Source: Image courtesy of Stuart Miles at FreeDigitalPhotos.net

21 Miljömärkningar För närvarande inga specifika miljömärkningar I många länder finns märkning eller minimikrav på energiprestanda för olika komponenter Det finns miljömärkningar för lysrör och lågenergilampor, men inte för HID-lampor Energy Efficiency Index för driftdon CELMA, Europe Miljömärkningar för belysningar som faller utanför dessa produkter för grön offentlig uphandling. Det handlar speciellt om belysningsprodukter som används i hushåll och i små kommersiella sammanhang, fr.a. lågenergilampor

22 Budapest, Ungern Goda exempel Photo courtesy of caminoel by digitalfreephoto.net Inledning Gröna programmet i Budapest skapades 2002 Egna kriterier för grön offentlig upphandling togs fram 2006 En upphandlingsprocess drogs igång för att installera belysning som kunde passa estetiskt till bron (se bilden), ge säker överfart för spårvagnar, bilar och fotgängare samt tåla fukt och starka vibrationer. Det viktigaste för staden var hållbarhet och kostnader Anbudsförfrågan för leverans och installation av dekorativ belysning och gatubelysning på Frihetsbron

23 Budapest, Ungern Goda exempel Photo courtesy of caminoel by digitalfreephoto.net Tekniska specifikationer Krav på ljusnivå för körbanor och gångbanor specificerades enligt standard EN eller likvärdigt. I en tabell angavs antalet armaturer, lampor och stöd, jämte de specifika kraven på design och hållbarhet. Ljusutbytet (baserat på kvoten mellan ineffekt och synligt ljus ut) Driftdonens effektivitet (baserat på kvoten mellan förkopplingsdonets uteffekt och ineffekten hos kretsen lampa-förkopplingsdon

24 Budapest, Ungern Goda exempel Photo courtesy of caminoel by digitalfreephoto.net Resultat Mer än 800 belysningsarmaturer installerades, inkl. 584 LEDlampor, total installerad effekt 40,7 kw (varav LED-lampor 13,1 kw) Projektet genomfördes 2009 till en kostnad av1,66 miljoner euro Uppskattad livslängd för den dekorativa belysningen var 15 år och för gatubelysningen 30 år. Den långa livslängden innebär längre intervall mellan lampbyten, vilket ger avsevärd direkt och indirekt ekonomisk vinst samt minskat avfall Det är både svårt och kostsamt att byta lampor i belysningen på en bro, och det ger trafikstörningar; viktigt att undvika dessa kostnader Minskad elkostnad i jämförelse med den gamla belysningen är cirka euro/år, och den totala besparingen euro/år

25 Bra länkar Konkurrensverket upphandlingskriterier för utomhusbelysning EU:s kriterier för miljöanpassad offentlig upphandling av gatubelysning och trafiksignaler g_sv.pdf ENIGMA-projektet om gemensamt gränsöverskridande förfarande vid förkommersiell upphandling inom offentlig belysning (välj svenska) Topten criteria Topten Sverige
