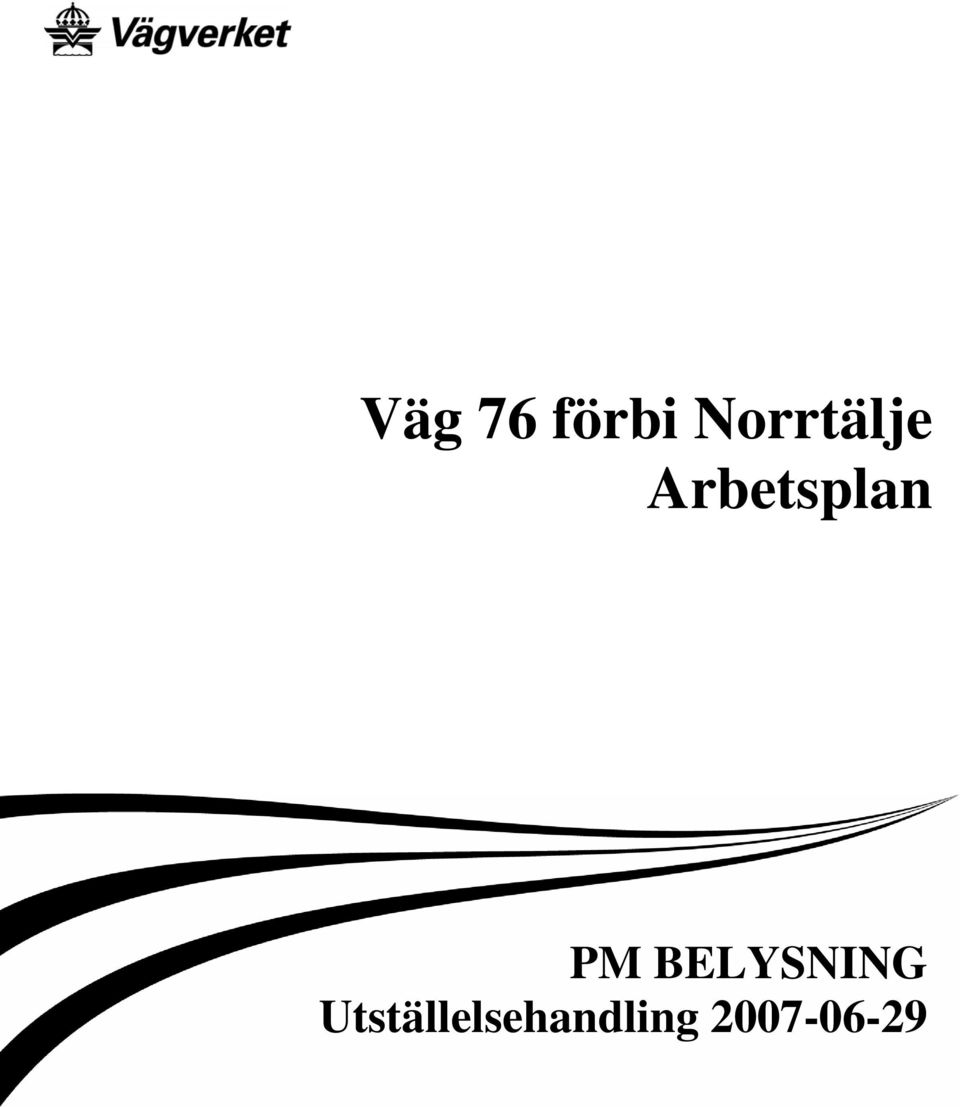

1 Arbetsplan PM BELYSNING Utställelsehandling

2 Dokumentinformation Objektnummer VST Objektnamn Väg 76 förbi Norrtälje Filnamn 0E Filtyp Textdokument Programversion Word Projekteringssteg Arbetsplan Statusbenämning Utställelsehandling Delområde 0 Anläggningsdel 1 Beskrivning 1 Belysning redovisning Beskrivning 2 Teknikområde E Tekniskt system 60 Entreprenadområde Information Ort Göteborg Datum Rev Ant Ändringen avser Godkänd Datum Konsultens kvalitetssäkring Företag Vägverket Konsult Externnummer Utförare (Konstruktör) Rajna Popovic Granskare M Freiman Godkänd av M Freiman 2(5)

2 Teknikområde E Tekniskt system 60 Entreprenadområde Information Ort Göteborg Datum 2007-06-29 Rev Ant Ändringen avser Godkänd Datum

3 Innehållsförteckning Dokumentinformation...2 Konsultens kvalitetssäkring...2 Innehållsförteckning...3 Belysning Väg 76 Förbi Norrtälje Arbetsplan...4 Belysningsprojektering...4 3(5)

4 Belysning Väg 76 Förbi Norrtälje Arbetsplan Belysningsprojektering Belysningsnivåer ska uppfylla rekommendationer i VGU. Väg 76 och väg 276 Vägbelysning för väg 76 utformas med belysningsstolpar i anslutning till cirkulationsplatser och vägkorsning. Samt för väg 276 i anslutning till dropparna vid Frötuna trafikplats. Belysningsstolpar ska vara av eftergivlig uppfångande typ, 10 m höga som bestyckas med armaturkrona för 1-3 armaturer, beroende av stolpplaceringen. Armaturerna skall vara försedda med plant glas och anpassade för högtrycksnatriumlampor. Befintliga stolpar vid väg 276 (Kustvägen) flyttas till nya lägen där vägen ändrar utformning. Nya belysningscentraler (4 st) med el-abonnemang som ska tillhöra Vägverket installeras för belysning av dessa vägar. Anslutande gator/vägar och GC-vägar Vid anslutande gator/vägar till väg 76 (Stegelbäcksvägen, Esplanaden, Lommarvägen, Vätövägen, Estunavägen samt Färsnavägen) placeras oeftergivliga enkelarmade stolpar, höjd 8-10 m. GC-vägar belyses med stolpar av höjd 4-6 m. Armaturerna bör förses med kupat glas och bestyckas med metallhalogenljuskällor (vitt ljus). Hänsyn bör tas till högre kostnad för drift och underhåll av armaturer vid GC-vägar p g a skadegörelse. Armaturerna i rörtunneln vid elljusspåret placeras i tunneltaket.. GC-portar förses med väggmonterade armaturer. Matning av belysning sker från belysningscentraler tillhörande Norrtälje kommun. Sociodukt Belysning i sociodukten kan utformas som vägportbelysning eller tunnelbelysning. Med vägport avses tunnlar som från belysningsteknisk synpunkt kan betraktas som korta dvs. tunnlar kortare än 100 meter. Sociodukten som ligger i riktningen syd norr, har längd av 100 meter. Man har betraktat utformning av belysning med båda alternativen. Särskilt besvär kan upplevas en solig dag om man kör in i sociodukten från norr till söder. 4(5)

Belysningsstolpar ska vara av eftergivlig uppfångande typ, 10 m höga som bestyckas med armaturkrona för 1-3 armaturer, beroende av stolpplaceringen.

5 Med hänsyn till socioduktens längd samt vädersträck, bör belysning utformas som tunnelbelysning. Olika luminansnivåer enligt VGU med reducering av medelluminans i tröskelzonen till 50 %, kan tillämpas. För ytterligare minskning av antal armaturer för dagbelysning, bör tunnelväggarna vara vitmålade eller klädda med vitt kakel. Belysningsarmaturer skall placeras i tak utanför körbana. Medelluminans för nattbelysning bör vara 1,5 cd/m². Ny belysningscentral avsedd för tunnelbelysning skall tillhöra Vägverkets belysningsnät. Stödmurar I den öppna terrängen i anslutning till sociodukten undviks vägbelysning med stolpar. Här utförs belysningen med lysdioder för visuell ledning som placeras på stödmurar. Armaturer till ledljus monteras 200 mm över barriärelement och 1,0 m ovan körbana. Diodbelysning matas från ny separat belysningscentral alternativt från centralen vid sociodukten. Effektbelysning Effektbelysning utformas med markstrålkastare och pollare. Vid den södra cirkulationen effektbelyses granitblock i rondell via pollare med riktade strålkastare. Befintliga trädgrupper i anslutning till cirkulationen effektbelyses med uppåtriktade markstrålkastare. I anslutning till den norra cirkulationsplatsen utformas effektbelysning med uppåtriktade markstrålkastare i befintliga trädgrupper. Effektbelysning bör tillhöra kommunens belysningsnät. 5(5)

För ytterligare minskning av antal armaturer för dagbelysning, bör tunnelväggarna vara vitmålade eller klädda med vitt kakel. Belysningsarmaturer skall placeras i tak utanför körbana.
