1 HYLLIE TORG - MALMÖ STAD Belysningsprogram _Systemhandling

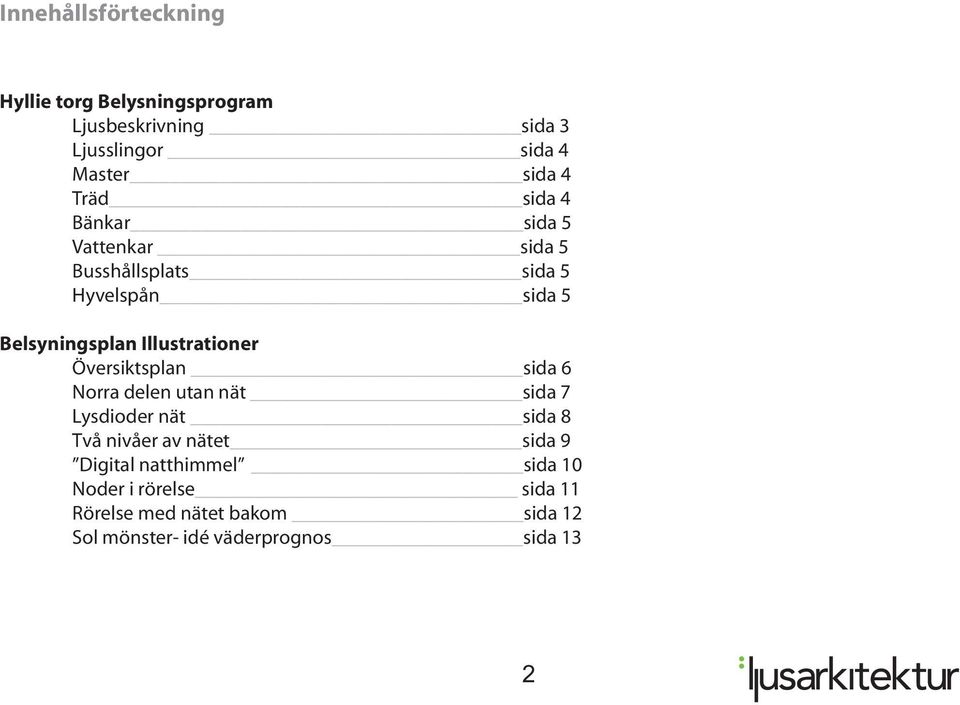

2 Innehållsförteckning Hyllie torg Belysningsprogram Ljusbeskrivning sida 3 Ljusslingor sida 4 Master sida 4 Träd sida 4 Bänkar sida 5 Vattenkar sida 5 Busshållsplats sida 5 Hyvelspån sida 5 Belsyningsplan Illustrationer Översiktsplan sida 6 Norra delen utan nät sida 7 Lysdioder nät sida 8 Två nivåer av nätet sida 9 Digital natthimmel sida 10 Noder i rörelse sida 11 Rörelse med nätet bakom sida 12 Sol mönster- idé väderprognos sida 13 2

Illustrationer Översiktsplan sida 6 Norra delen utan nät sida 7 Lysdioder nät sida 8 Två nivåer av nätet sida

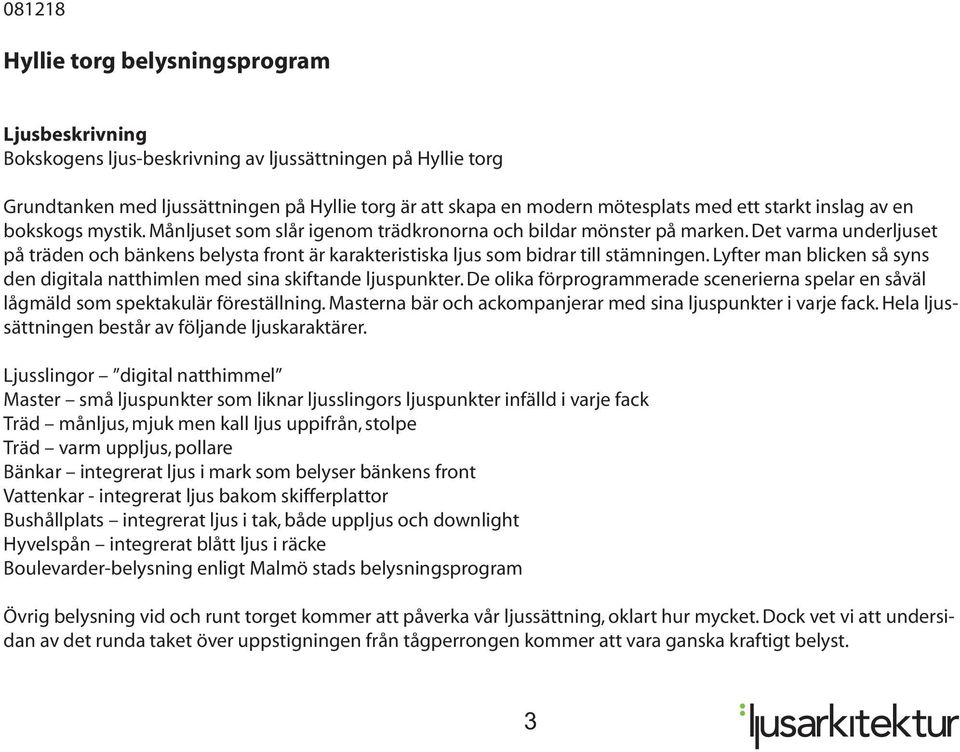

3 Hyllie torg belysningsprogram Ljusbeskrivning Bokskogens ljus-beskrivning av ljussättningen på Hyllie torg Grundtanken med ljussättningen på Hyllie torg är att skapa en modern mötesplats med ett starkt inslag av en bokskogs mystik. Månljuset som slår igenom trädkronorna och bildar mönster på marken. Det varma underljuset på träden och bänkens belysta front är karakteristiska ljus som bidrar till stämningen. Lyfter man blicken så syns den digitala natthimlen med sina skiftande ljuspunkter. De olika förprogrammerade scenerierna spelar en såväl lågmäld som spektakulär föreställning. Masterna bär och ackompanjerar med sina ljuspunkter i varje fack. Hela ljussättningen består av följande ljuskaraktärer. Ljusslingor digital natthimmel Master små ljuspunkter som liknar ljusslingors ljuspunkter infälld i varje fack Träd månljus, mjuk men kall ljus uppifrån, stolpe Träd varm uppljus, pollare Bänkar integrerat ljus i mark som belyser bänkens front Vattenkar - integrerat ljus bakom skifferplattor Bushållplats integrerat ljus i tak, både uppljus och downlight Hyvelspån integrerat blått ljus i räcke Boulevarder-belysning enligt Malmö stads belysningsprogram Övrig belysning vid och runt torget kommer att påverka vår ljussättning, oklart hur mycket. Dock vet vi att undersidan av det runda taket över uppstigningen från tågperrongen kommer att vara ganska kraftigt belyst. 3

Det varma underljuset på träden och bänkens belysta front är karakteristiska ljus som bidrar till stämningen. Lyfter man blicken så syns den digitala natthimlen med sina skiftande ljuspunkter.

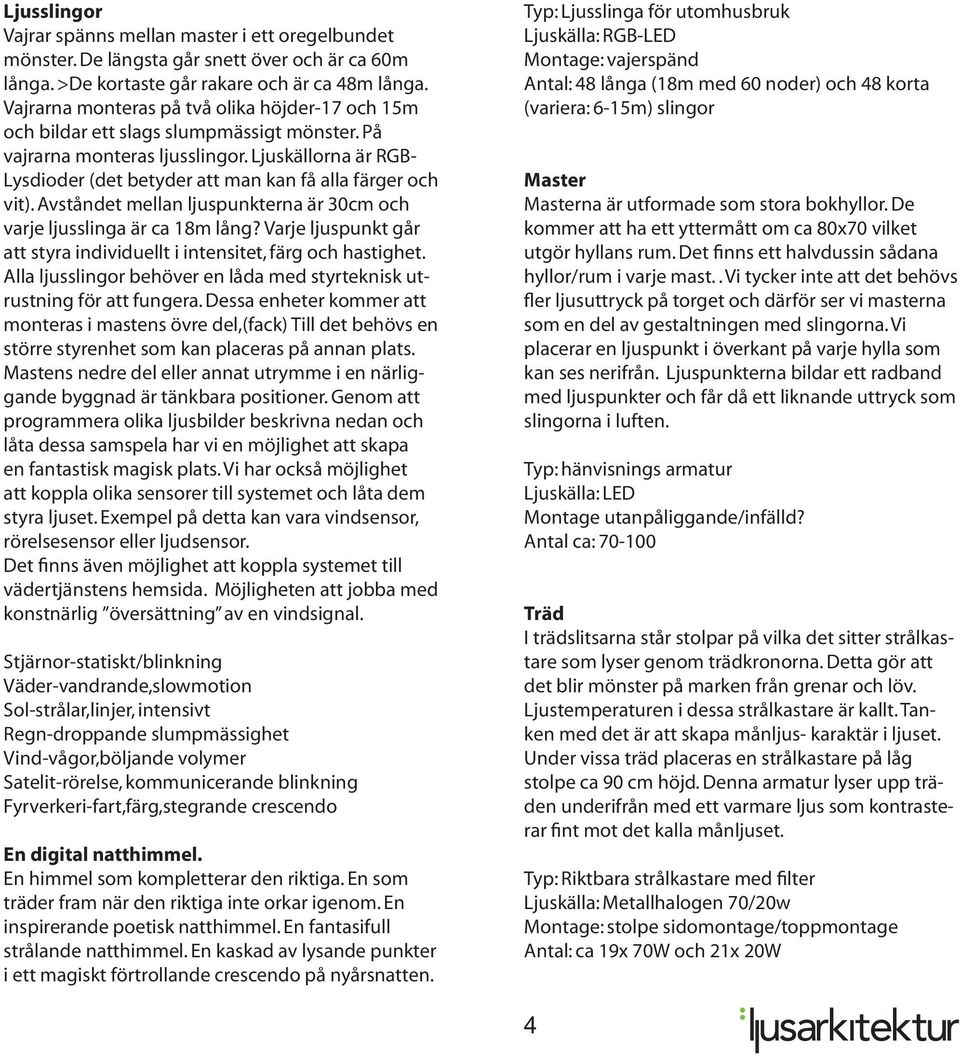

4 Ljusslingor Vajrar spänns mellan master i ett oregelbundet mönster. De längsta går snett över och är ca 60m långa. >De kortaste går rakare och är ca 48m långa. Vajrarna monteras på två olika höjder-17 och 15m och bildar ett slags slumpmässigt mönster. På vajrarna monteras ljusslingor. Ljuskällorna är RGB- Lysdioder (det betyder att man kan få alla färger och vit). Avståndet mellan ljuspunkterna är 30cm och varje ljusslinga är ca 18m lång? Varje ljuspunkt går att styra individuellt i intensitet, färg och hastighet. Alla ljusslingor behöver en låda med styrteknisk utrustning för att fungera. Dessa enheter kommer att monteras i mastens övre del,(fack) Till det behövs en större styrenhet som kan placeras på annan plats. Mastens nedre del eller annat utrymme i en närliggande byggnad är tänkbara positioner. Genom att programmera olika ljusbilder beskrivna nedan och låta dessa samspela har vi en möjlighet att skapa en fantastisk magisk plats. Vi har också möjlighet att koppla olika sensorer till systemet och låta dem styra ljuset. Exempel på detta kan vara vindsensor, rörelsesensor eller ljudsensor. Det finns även möjlighet att koppla systemet till vädertjänstens hemsida. Möjligheten att jobba med konstnärlig översättning av en vindsignal. Stjärnor-statiskt/blinkning Väder-vandrande,slowmotion Sol-strålar,linjer, intensivt Regn-droppande slumpmässighet Vind-vågor,böljande volymer Satelit-rörelse, kommunicerande blinkning Fyrverkeri-fart,färg,stegrande crescendo En digital natthimmel. En himmel som kompletterar den riktiga. En som träder fram när den riktiga inte orkar igenom. En inspirerande poetisk natthimmel. En fantasifull strålande natthimmel. En kaskad av lysande punkter i ett magiskt förtrollande crescendo på nyårsnatten. Typ: Ljusslinga för utomhusbruk Ljuskälla: RGB-LED Montage: vajerspänd Antal: 48 långa (18m med 60 noder) och 48 korta (variera: 6-15m) slingor Master Masterna är utformade som stora bokhyllor. De kommer att ha ett yttermått om ca 80x70 vilket utgör hyllans rum. Det finns ett halvdussin sådana hyllor/rum i varje mast.. Vi tycker inte att det behövs fler ljusuttryck på torget och därför ser vi masterna som en del av gestaltningen med slingorna. Vi placerar en ljuspunkt i överkant på varje hylla som kan ses nerifrån. Ljuspunkterna bildar ett radband med ljuspunkter och får då ett liknande uttryck som slingorna i luften. Typ: hänvisnings armatur Ljuskälla: LED Montage utanpåliggande/infälld? Antal ca: Träd I trädslitsarna står stolpar på vilka det sitter strålkastare som lyser genom trädkronorna. Detta gör att det blir mönster på marken från grenar och löv. Ljustemperaturen i dessa strålkastare är kallt. Tanken med det är att skapa månljus- karaktär i ljuset. Under vissa träd placeras en strålkastare på låg stolpe ca 90 cm höjd. Denna armatur lyser upp träden underifrån med ett varmare ljus som kontrasterar fint mot det kalla månljuset. Typ: Riktbara strålkastare med filter Ljuskälla: Metallhalogen 70/20w Montage: stolpe sidomontage/toppmontage Antal: ca 19x 70W och 21x 20W 4

Ljuskällorna är RGB- Lysdioder (det betyder att man kan få alla färger och vit). Avståndet mellan ljuspunkterna är 30cm och varje ljusslinga är ca 18m lång?

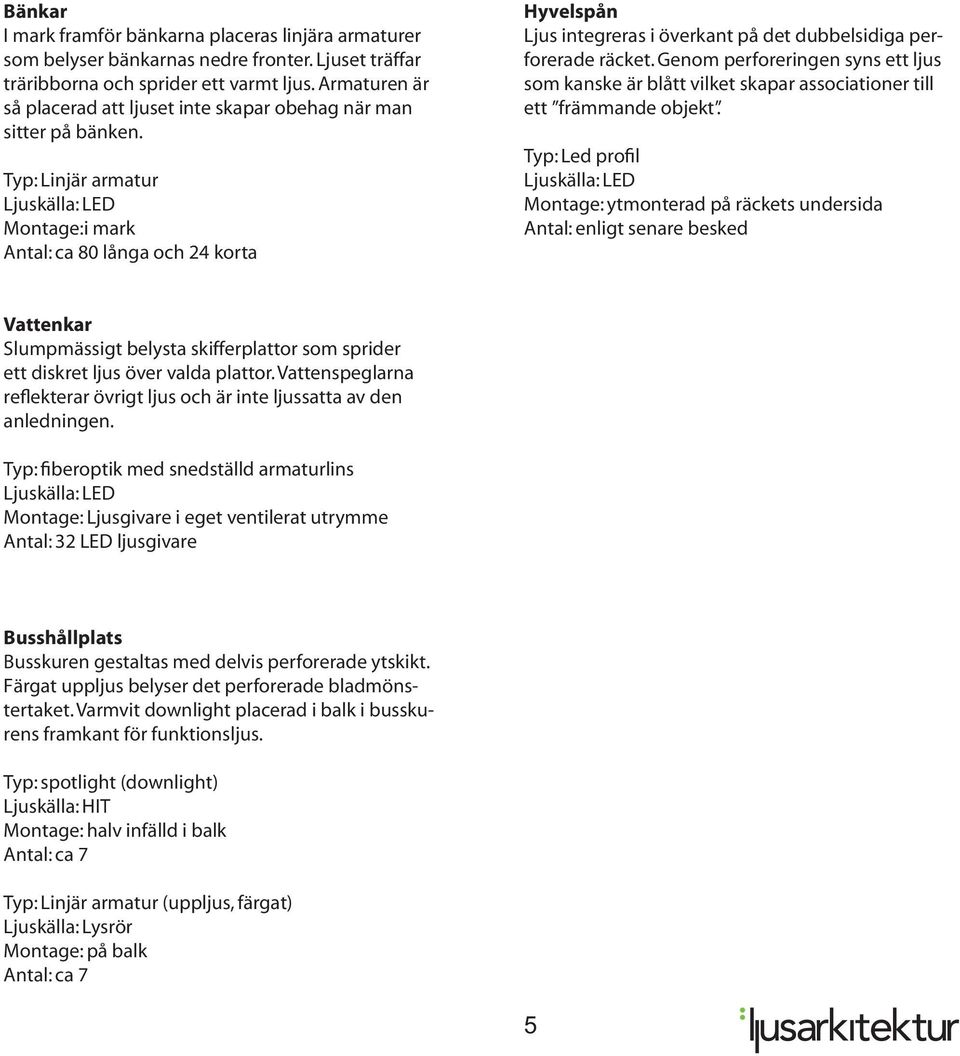

5 Bänkar I mark framför bänkarna placeras linjära armaturer som belyser bänkarnas nedre fronter. Ljuset träffar träribborna och sprider ett varmt ljus. Armaturen är så placerad att ljuset inte skapar obehag när man sitter på bänken. Typ: Linjär armatur Ljuskälla: LED Montage:i mark Antal: ca 80 långa och 24 korta Hyvelspån Ljus integreras i överkant på det dubbelsidiga perforerade räcket. Genom perforeringen syns ett ljus som kanske är blått vilket skapar associationer till ett främmande objekt. Typ: Led profil Ljuskälla: LED Montage: ytmonterad på räckets undersida Antal: enligt senare besked Vattenkar Slumpmässigt belysta skifferplattor som sprider ett diskret ljus över valda plattor. Vattenspeglarna reflekterar övrigt ljus och är inte ljussatta av den anledningen. Typ: fiberoptik med snedställd armaturlins Ljuskälla: LED Montage: Ljusgivare i eget ventilerat utrymme Antal: 32 LED ljusgivare Busshållplats Busskuren gestaltas med delvis perforerade ytskikt. Färgat uppljus belyser det perforerade bladmönstertaket. Varmvit downlight placerad i balk i busskurens framkant för funktionsljus. Typ: spotlight (downlight) Ljuskälla: HIT Montage: halv infälld i balk Antal: ca 7 Typ: Linjär armatur (uppljus, färgat) Ljuskälla: Lysrör Montage: på balk Antal: ca 7 5

Typ: Linjär armatur Ljuskälla: LED Montage:i mark Antal: ca 80 långa och 24 korta Hyvelspån Ljus integreras i överkant på det dubbelsidiga perforerade räcket.

6 6 Översiktsplan - Natten på Hyllie torg

7 7 Norra delen - Natten på Hyllie torg

8 8 Ett nät av Lysdioder spänns över Hyllie torg

9 Nätet spänns på två olika höjd-nivåer 16m och 14m - här visade i två färg: blått och grönt 9

10 10 Digital natthimmel över Hyllie torg

11 Den digitala natthimmlen rör sig i poetiska mönster beroende på t ex vindförhållande 11

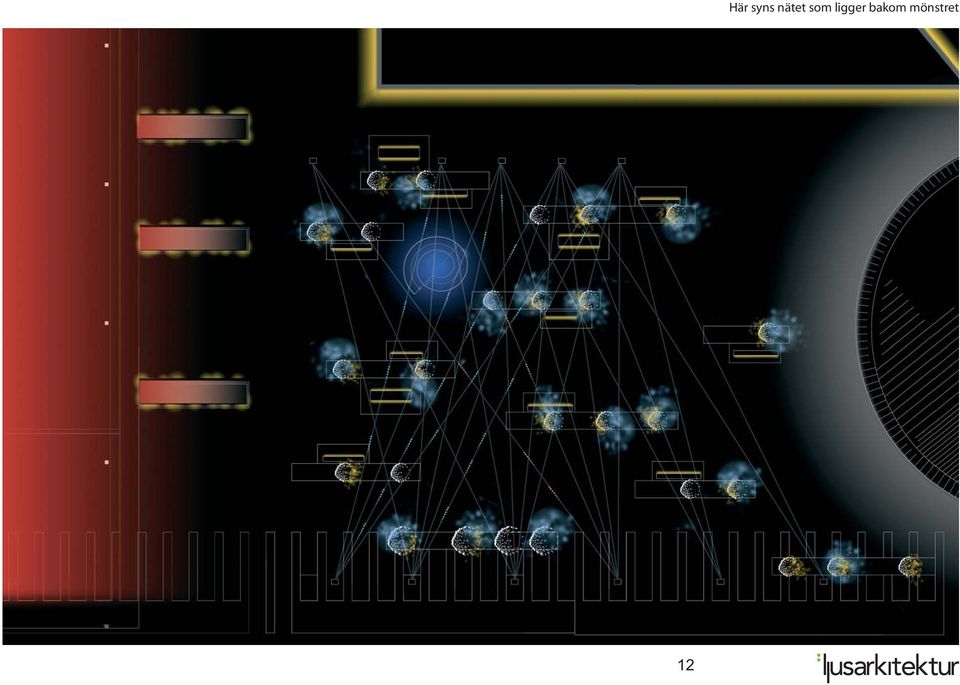

12 12 Här syns nätet som ligger bakom mönstret

13 Potentialen finns att den digitala natthimmlen kan tala om vädret för nästa dag men samtidigt kan man uppleva mönstrarna också rent visuellt. 13

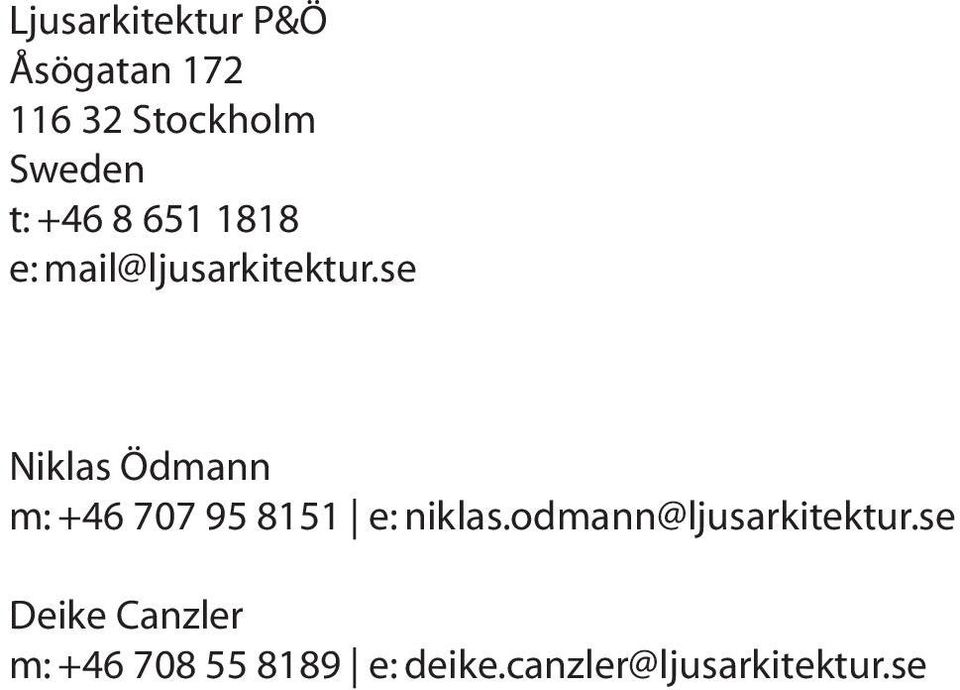

14 Ljusarkitektur P&Ö Åsögatan Stockholm Sweden t: e: mail@ljusarkitektur.se Niklas Ödmann m: e: niklas.odmann@ljusarkitektur.se Deike Canzler m: e: deike.canzler@ljusarkitektur.se

se Niklas Ödmann m: +46 707 95 8151 e: niklas.
