MONTERINGSANVISNINGAR IVARSKIFFER DIAGONAL 40X40

Storlek: px

Starta visningen från sidan:

Download "MONTERINGSANVISNINGAR IVARSKIFFER DIAGONAL 40X40"

Olof Nilsson
för 8 år sedan
Visningar:

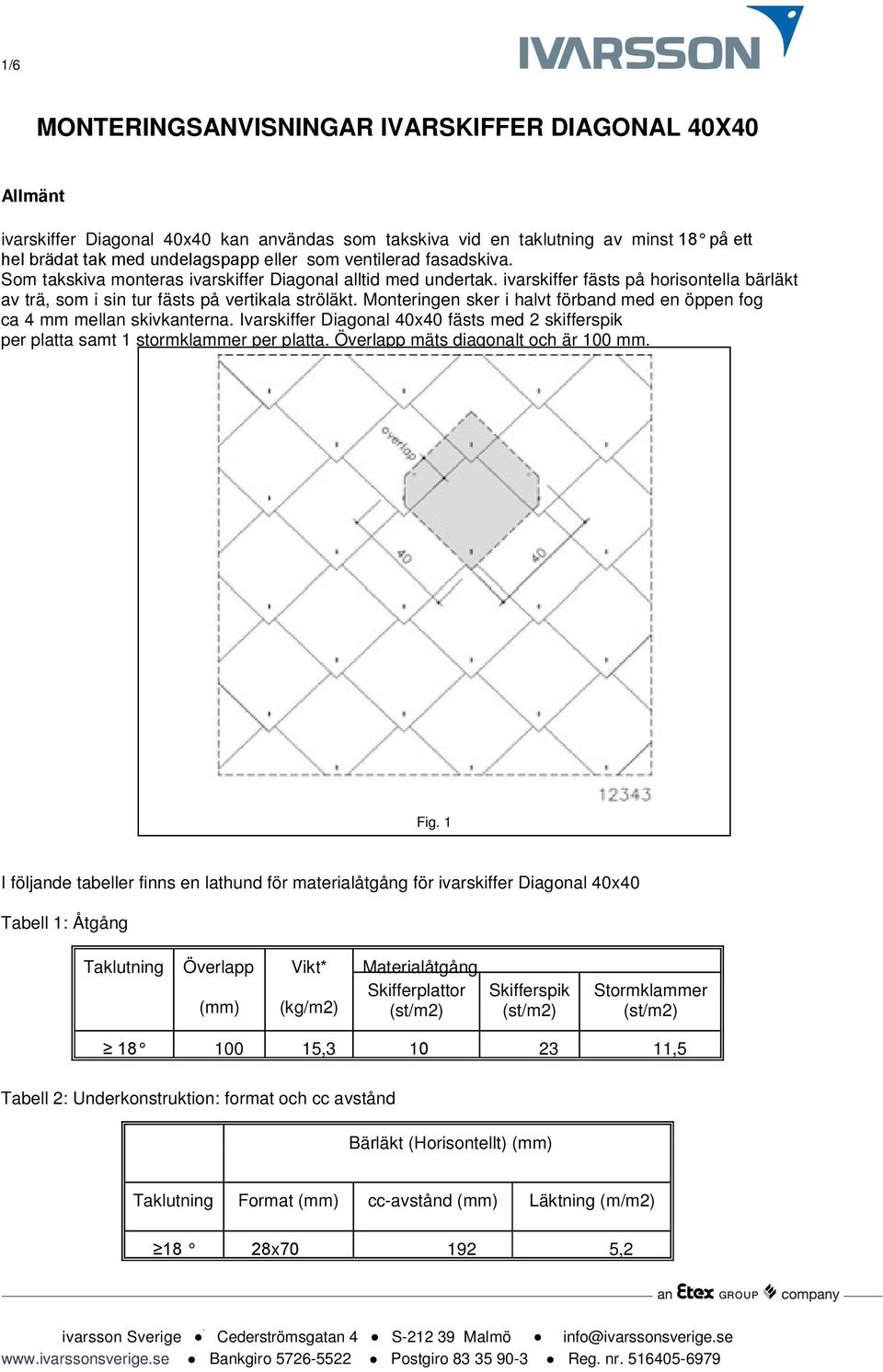

1 1/6 MONTERINGSANVISNINGAR IVARSKIFFER DIAGONAL 40X40 Allmänt ivarskiffer Diagonal 40x40 kan användas som takskiva vid en taklutning av minst 18 på ett hel brädat tak med undelagspapp eller som ventilerad fasadskiva. Som takskiva monteras ivarskiffer Diagonal alltid med undertak. ivarskiffer fästs på horisontella bärläkt av trä, som i sin tur fästs på vertikala ströläkt. Monteringen sker i halvt förband med en öppen fog ca 4 mm mellan skivkanterna. Ivarskiffer Diagonal 40x40 fästs med 2 skifferspik per platta samt 1 stormklammer per platta. Överlapp mäts diagonalt och är 100 mm. Fig. 1 I följande tabeller finns en lathund för materialåtgång för ivarskiffer Diagonal 40x40 Tabell 1: Åtgång Taklutning Överlapp (mm) Vikt* (kg/m2) Materialåtgång Skifferplattor (st/m2) Skifferspik (st/m2) Stormklammer (st/m2) , ,5 Tabell 2: Underkonstruktion: format och cc avstånd Bärläkt (Horisontellt) (mm) Taklutning Format (mm) cc-avstånd (mm) Läktning (m/m2) 18 28x ,2

Monteringen sker i halvt förband med en öppen fog ca 4 mm mellan skivkanterna. Ivarskiffer Diagonal 40x40 fästs med 2 skifferspik per platta samt 1 stormklammer per platta.

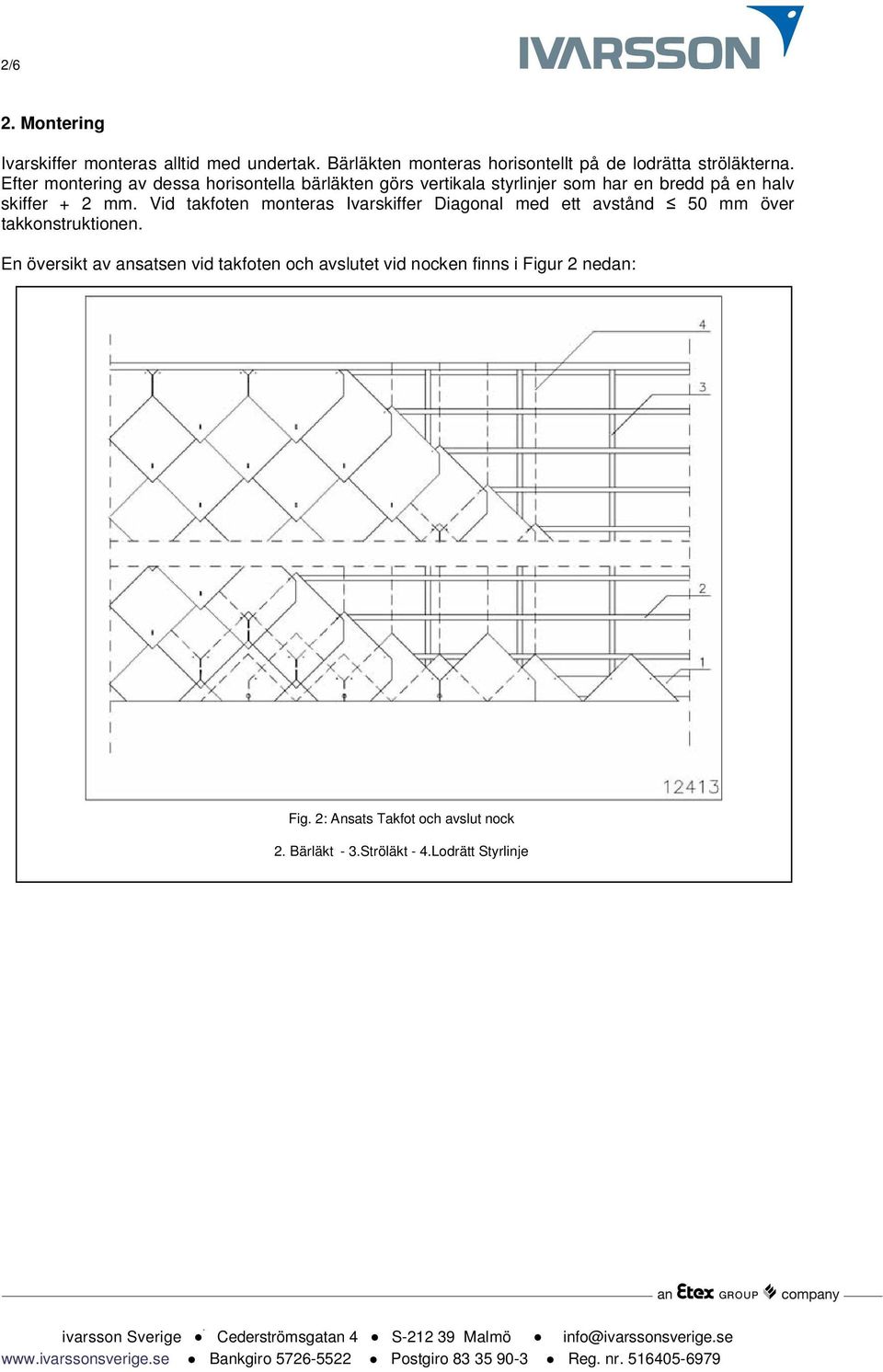

2 2/6 2. Montering Ivarskiffer monteras alltid med undertak. Bärläkten monteras horisontellt på de lodrätta ströläkterna. Efter montering av dessa horisontella bärläkten görs vertikala styrlinjer som har en bredd på en halv skiffer + 2 mm. Vid takfoten monteras Ivarskiffer Diagonal med ett avstånd 50 mm över takkonstruktionen. En översikt av ansatsen vid takfoten och avslutet vid nocken finns i Figur 2 nedan: Fig. 2: Ansats Takfot och avslut nock 2. Bärläkt - 3.Ströläkt - 4.Lodrätt Styrlinje

Vid takfoten monteras Ivarskiffer Diagonal med ett avstånd 50 mm över takkonstruktionen.

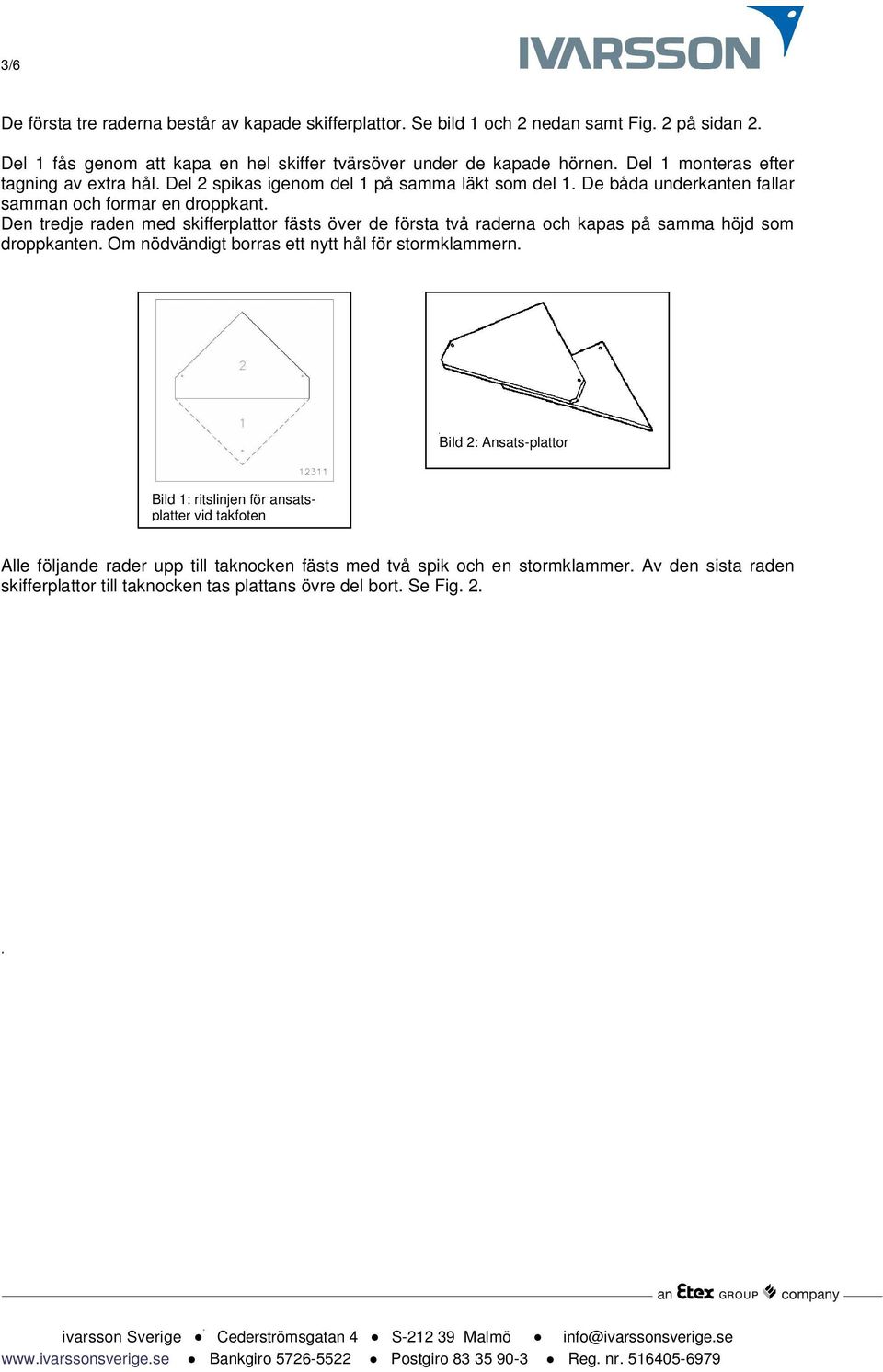

3 3/6 De första tre raderna består av kapade skifferplattor. Se bild 1 och 2 nedan samt Fig. 2 på sidan 2. Del 1 fås genom att kapa en hel skiffer tvärsöver under de kapade hörnen. Del 1 monteras efter tagning av extra hål. Del 2 spikas igenom del 1 på samma läkt som del 1. De båda underkanten fallar samman och formar en droppkant. Den tredje raden med skifferplattor fästs över de första två raderna och kapas på samma höjd som droppkanten. Om nödvändigt borras ett nytt hål för stormklammern. Bild 2: Ansats-plattor Bild 1: ritslinjen för ansatsplatter vid takfoten Alle följande rader upp till taknocken fästs med två spik och en stormklammer. Av den sista raden skifferplattor till taknocken tas plattans övre del bort. Se Fig. 2..

Den tredje raden med skifferplattor fästs över de första två raderna och kapas på samma höjd som droppkanten. Om nödvändigt borras ett nytt hål för stormklammern.

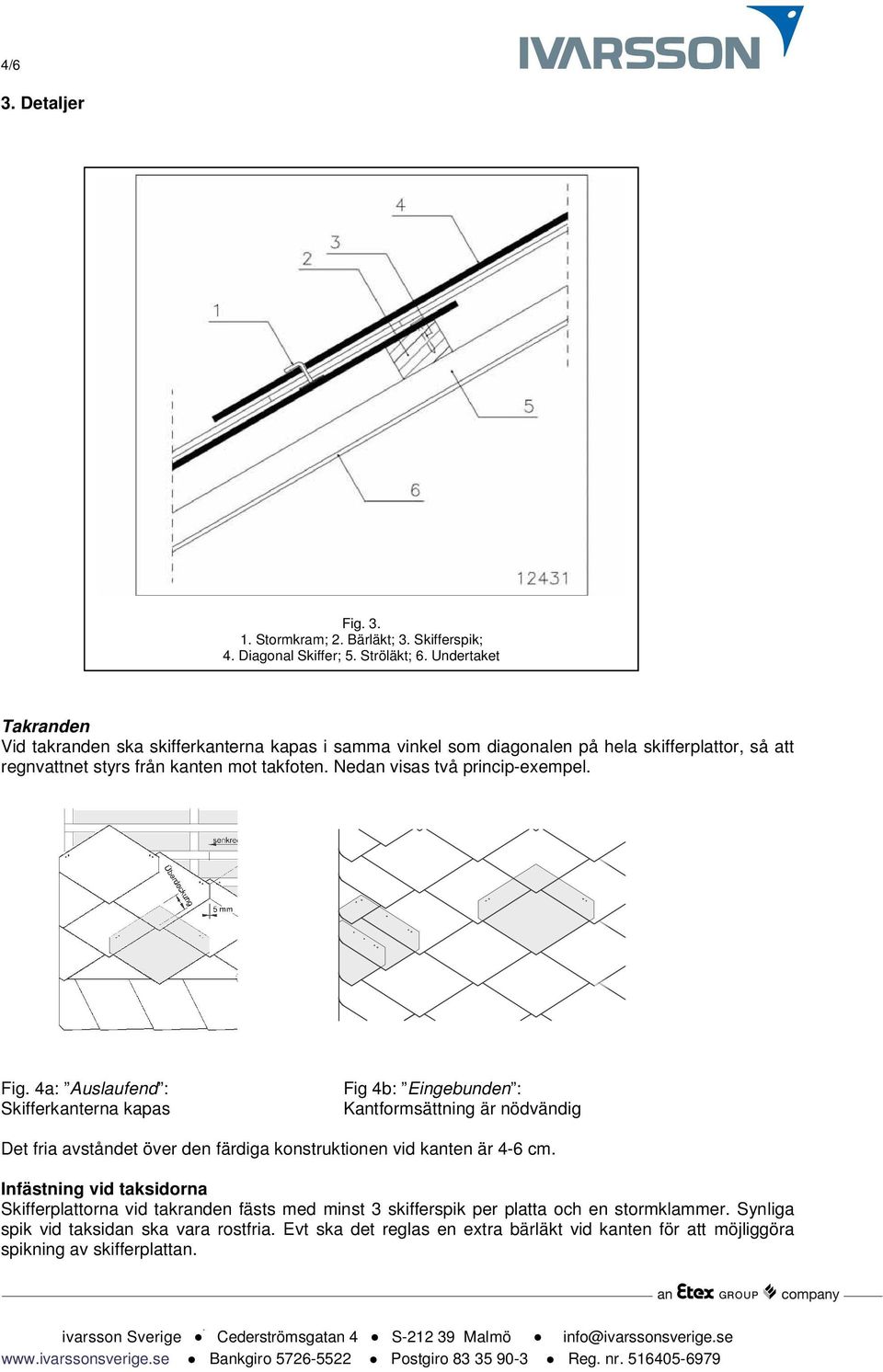

4 4/6 3. Detaljer Fig Stormkram; 2. Bärläkt; 3. Skifferspik; 4. Diagonal Skiffer; 5. Ströläkt; 6. Undertaket Takranden Vid takranden ska skifferkanterna kapas i samma vinkel som diagonalen på hela skifferplattor, så att regnvattnet styrs från kanten mot takfoten. Nedan visas två princip-exempel. Fig. 4a: Auslaufend : Skifferkanterna kapas Fig 4b: Eingebunden : Kantformsättning är nödvändig Det fria avståndet över den färdiga konstruktionen vid kanten är 4-6 cm. Infästning vid taksidorna Skifferplattorna vid takranden fästs med minst 3 skifferspik per platta och en stormklammer. Synliga spik vid taksidan ska vara rostfria. Evt ska det reglas en extra bärläkt vid kanten för att möjliggöra spikning av skifferplattan.

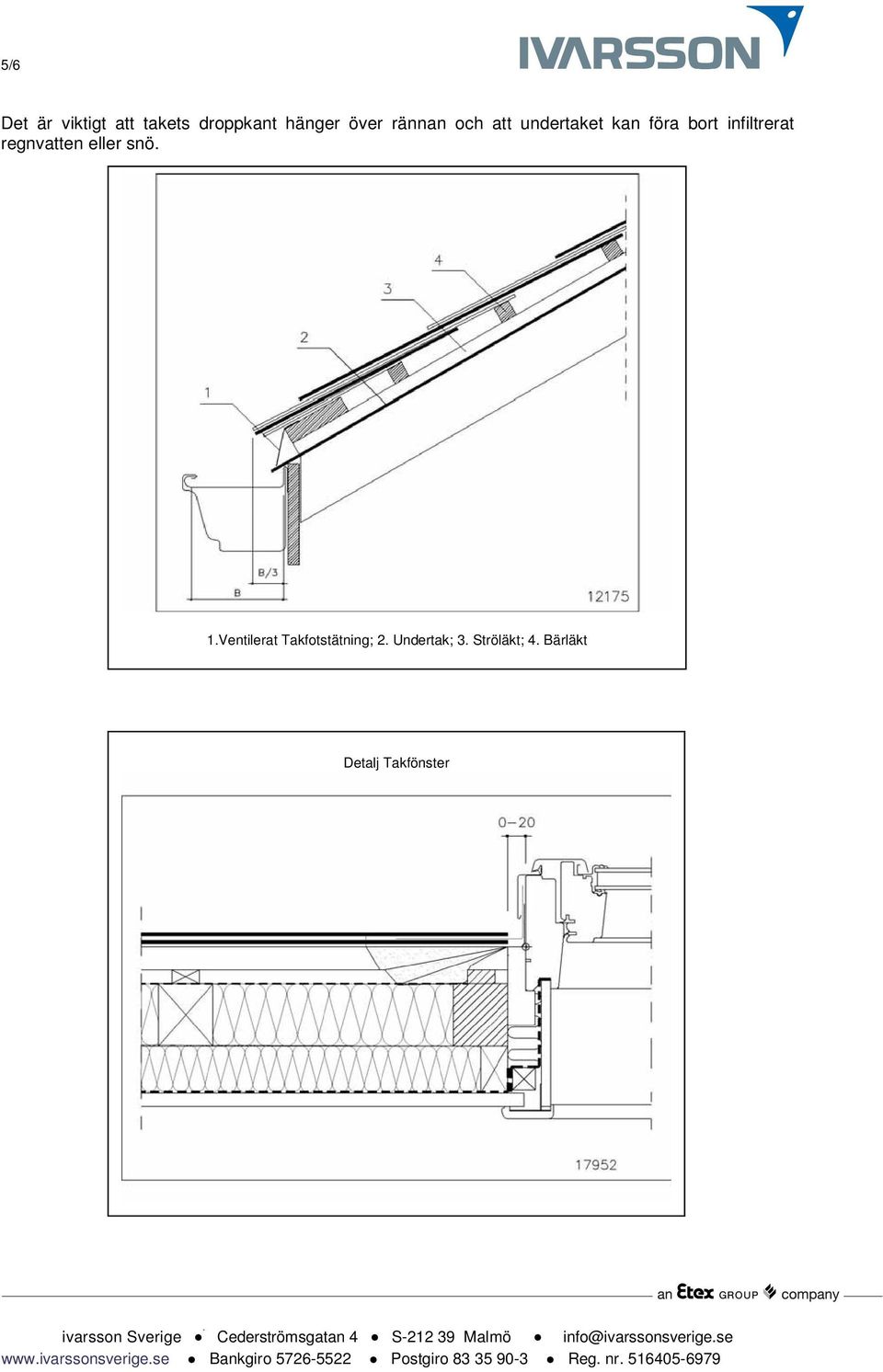

5 5/6 Det är viktigt att takets droppkant hänger över rännan och att undertaket kan föra bort infiltrerat regnvatten eller snö. 1.Ventilerat Takfotstätning; 2. Undertak; 3. Ströläkt; 4. Bärläkt Detalj Takfönster

regnvatten eller snö. 1.Ventilerat Takfotstätning; 2.

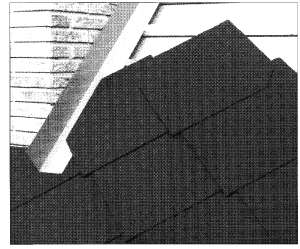

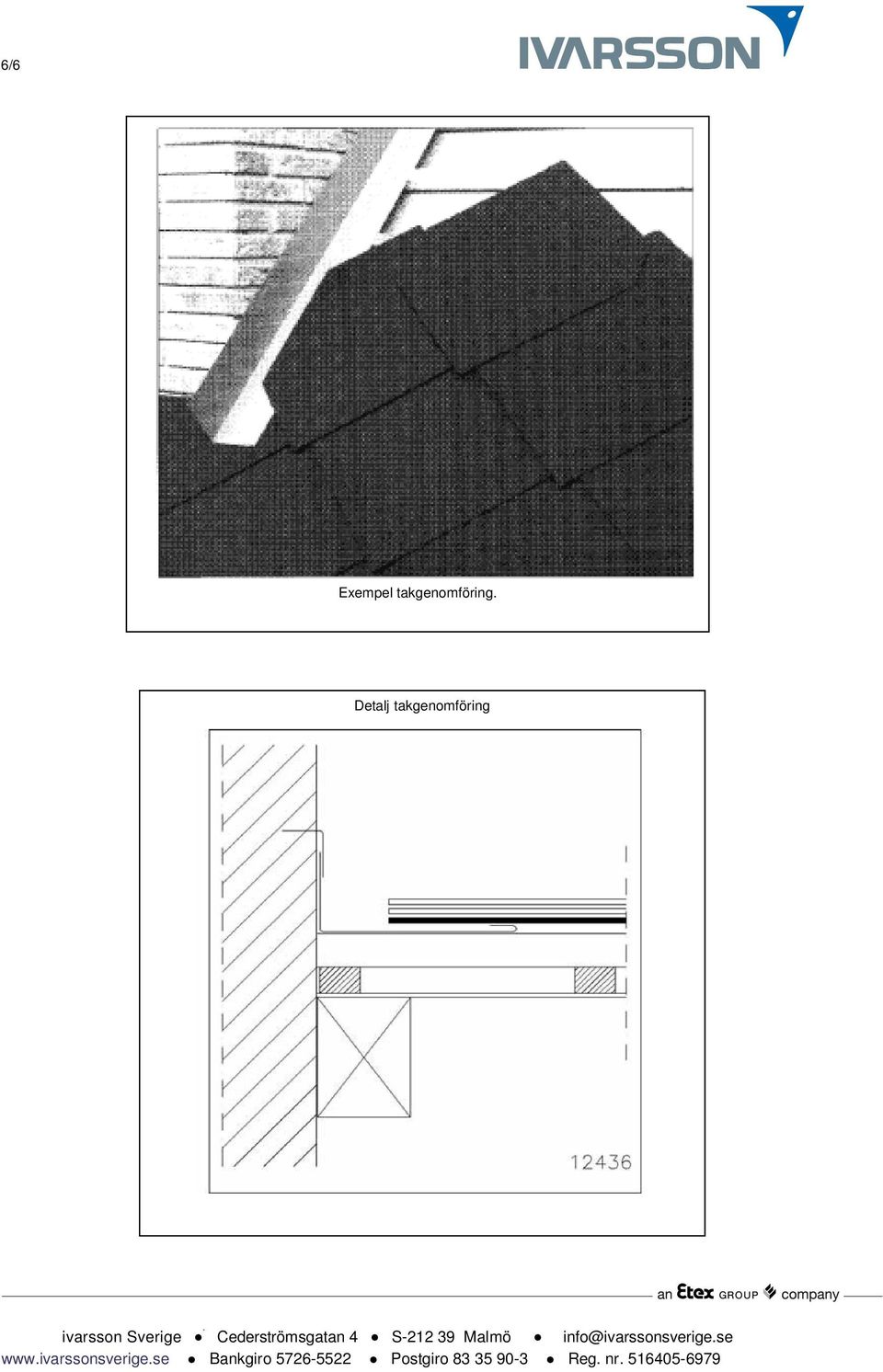

6 6/6 Exempel takgenomföring. Detalj takgenomföring
