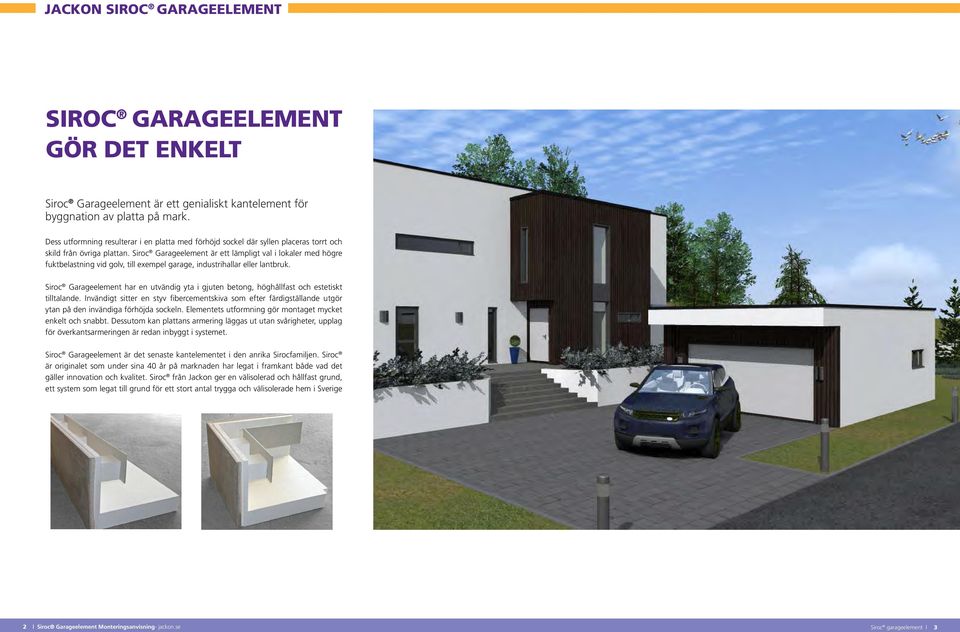

2 JACKON SIROC GARAGEELEMENT SIROC GARAGEELEMENT GÖR DET ENKELT Siroc Garageelement är ett genialiskt kantelement för byggnation av platta på mark. Dess utformning resulterar i en platta med förhöjd sockel där syllen placeras torrt och skild från övriga plattan. Siroc Garageelement är ett lämpligt val i lokaler med högre fuktbelastning vid golv, till exempel garage, industrihallar eller lantbruk. Siroc Garageelement har en utvändig yta i gjuten betong, höghållfast och estetiskt tilltalande. Invändigt sitter en styv fibercementskiva som efter färdigställande utgör ytan på den invändiga förhöjda sockeln. Elementets utformning gör montaget mycket enkelt och snabbt. Dessutom kan plattans armering läggas ut utan svårigheter, upplag för överkantsarmeringen är redan inbyggt i systemet. Siroc Garageelement är det senaste kantelementet i den anrika Sirocfamiljen. Siroc är originalet som under sina 40 år på marknaden har legat i framkant både vad det gäller innovation och kvalitet. Siroc från Jackon ger en välisolerad och hållfast grund, ett system som legat till grund för ett stort antal trygga och välisolerade hem i Sverige 2 Siroc Garageelement Monteringsanvisning- jackon.se Siroc garageelement 3

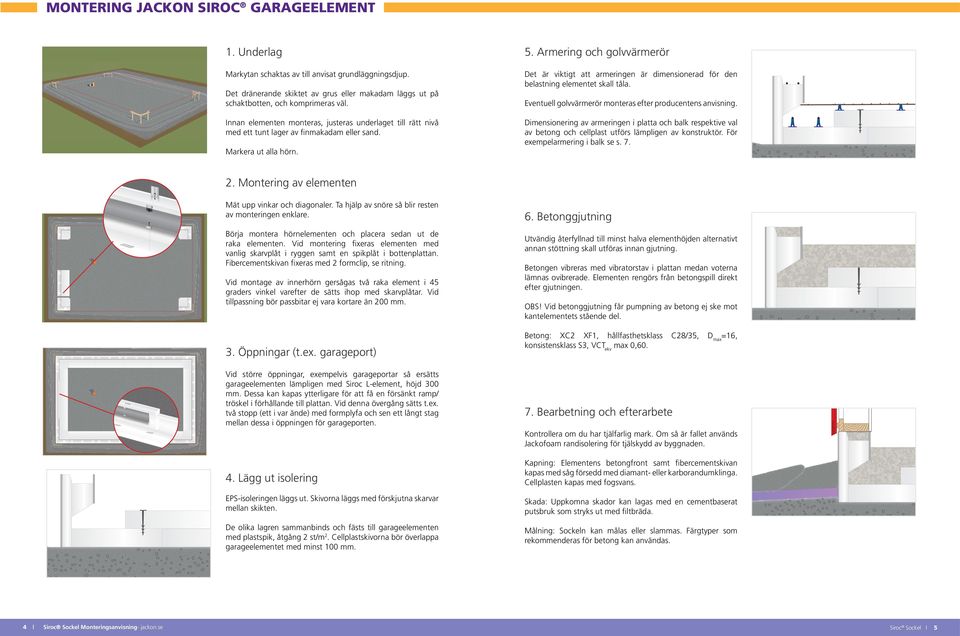

3 MONTERING JACKON SIROC GARAGEELEMENT 1. Underlag 5. Armering och golvvärmerör Markytan schaktas av till anvisat grundläggningsdjup. Det är viktigt att armeringen är dimensionerad för den belastning elementet skall tåla. Det dränerande skiktet av grus eller makadam läggs ut på schaktbotten, och komprimeras väl. Innan elementen monteras, justeras underlaget till rätt nivå med ett tunt lager av finmakadam eller sand. Eventuell golvvärmerör monteras efter producentens anvisning. Dimensionering av armeringen i platta och balk respektive val av betong och cellplast utförs lämpligen av konstruktör. För exempelarmering i balk se s. 7. Markera ut alla hörn. 2. Montering av elementen Mät upp vinkar och diagonaler. Ta hjälp av snöre så blir resten av monteringen enklare. Börja montera hörnelementen och placera sedan ut de raka elementen. Vid montering fixeras elementen med vanlig skarvplåt i ryggen samt en spikplåt i bottenplattan. Fibercementskivan fixeras med 2 formclip, se ritning. Vid montage av innerhörn gersågas två raka element i 45 graders vinkel varefter de sätts ihop med skarvplåtar. Vid tillpassning bör passbitar ej vara kortare än 200 mm. 3. Öppningar (t.ex. garageport) Vid större öppningar, exempelvis garageportar så ersätts garageelementen lämpligen med Siroc L-element, höjd 300 mm. Dessa kan kapas ytterligare för att få en försänkt ramp/ tröskel i förhållande till plattan. Vid denna övergång sätts t.ex. två stopp (ett i var ände) med formplyfa och sen ett långt stag mellan dessa i öppningen för garageporten. 6. Betonggjutning Utvändig återfyllnad till minst halva elementhöjden alternativt annan stöttning skall utföras innan gjutning. Betongen vibreras med vibratorstav i plattan medan voterna lämnas ovibrerade. Elementen rengörs från betongspill direkt efter gjutningen. OBS! Vid betonggjutning får pumpning av betong ej ske mot kantelementets stående del. Betong: XC2 XF1, hållfasthetsklass konsistensklass S3, VCTekv max 0,60. C28/35, Dmax=16, 7. Bearbetning och efterarbete Kontrollera om du har tjälfarlig mark. Om så är fallet används Jackofoam randisolering för tjälskydd av byggnaden. 4 Siroc Sockel Monteringsanvisning- jackon.se 4. Lägg ut isolering Kapning: Elementens betongfront samt fibercementskivan kapas med såg försedd med diamant- eller karborandumklinga. Cellplasten kapas med fogsvans. EPS-isoleringen läggs ut. Skivorna läggs med förskjutna skarvar mellan skikten. Skada: Uppkomna skador kan lagas med en cementbaserat putsbruk som stryks ut med filtbräda. De olika lagren sammanbinds och fästs till garageelementen med plastspik, åtgång 2 st/m2. Cellplastskivorna bör överlappa garageelementet med minst 100 mm. Målning: Sockeln kan målas eller slammas. Färgtyper som rekommenderas för betong kan användas. Siroc Sockel 5

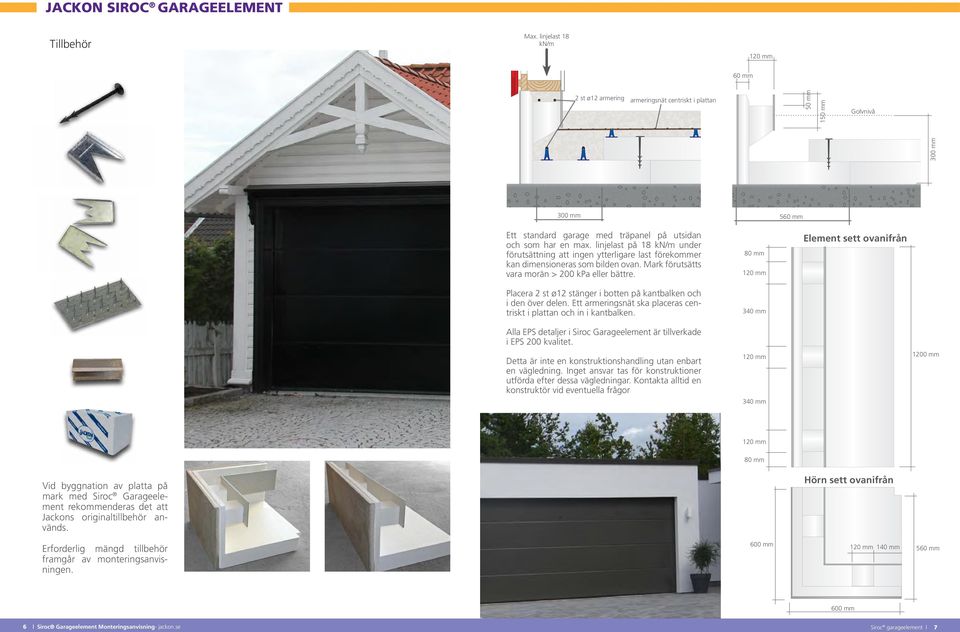

4 JACKON SIROC GARAGEELEMENT Tillbehör Max. linjelast 18 kn/m Golvnivå 300 mm 2 st ø12 armering armeringsnät centriskt i plattan 150 mm 50 mm 60 mm 300 mm 560 mm Ett standard garage med träpanel på utsidan och som har en max. linjelast på 18 kn/m under förutsättning att ingen ytterligare last förekommer kan dimensioneras som bilden ovan. Mark förutsätts vara morän > 200 kpa eller bättre. Placera 2 st ø12 stänger i botten på kantbalken och i den över delen. Ett armeringsnät ska placeras centriskt i plattan och in i kantbalken. 340 mm Element sett ovanifrån 80 mm Alla EPS detaljer i Siroc Garageelement är tillverkade i EPS 200 kvalitet. Detta är inte en konstruktionshandling utan enbart en vägledning. Inget ansvar tas för konstruktioner utförda efter dessa vägledningar. Kontakta alltid en konstruktör vid eventuella frågor 1200 mm 340 mm 80 mm Hörn sett ovanifrån Vid byggnation av platta på mark med Siroc Garageelement rekommenderas det att Jackons originaltillbehör används. Erforderlig mängd tillbehör framgår av monteringsanvisningen. 600 mm 140 mm 560 mm 600 mm 6 Siroc Garageelement Monteringsanvisning- jackon.se Siroc garageelement 7
