1 JACKON THERMOMUR 350 Monteringsanvisning TG 2156 Grundmur och väggar för: Ì BOSTÄDER Ì KONTOR Ì FRITIDSHUS Ì INDUSTRIBYGGNADER ersätter Lätta lösningar för ett bättre klimat!

2 JACKON THERMOMUR - LÄTTARE BLIR DET INTE Jackon Thermomur är ett komplett byggsystem till såväl hela byggnationen som till bara källardelen. Jackon Thermomur får andra byggsystem att verka smått omoderna. Jackon Thermomur är ett väggsystem bestående av formsatta block i expanderad polystyren (EPS). Blocken staplas som byggklossar, armeras och fylles därefter med betong. Ett genomtänkt och brett sortiment ger ett komplett och unikt byggsystem för väggar ovan och under mark. Thermomur ger en dubbelsidig isolerad, lufttät konstruktion med en solid betongkärna. Thermomur är den smarta och lätta lösningen som ger överlägsen bokomfort och bidrar till en hållbar utveckling avseende miljön. Byggnader upprättade i Jackon Thermomur kräver minimalt med underhåll och är extremt hållbara. Klokare investering går knappt att göra. Jackon Thermomur kommer i 4 serier som var och en är anpassad till olika användningsområden. Jackon Thermomur 350 och 350 Super är anpassade till hus med högre krav på isolering medan Jackon Thermomur 200 och 250 är anpassade till innerväggar, garage och enklare byggnader med lägre energikrav. 2 Thermomur Monteringsanvisning- jackon.se

3 Thermomur l 3

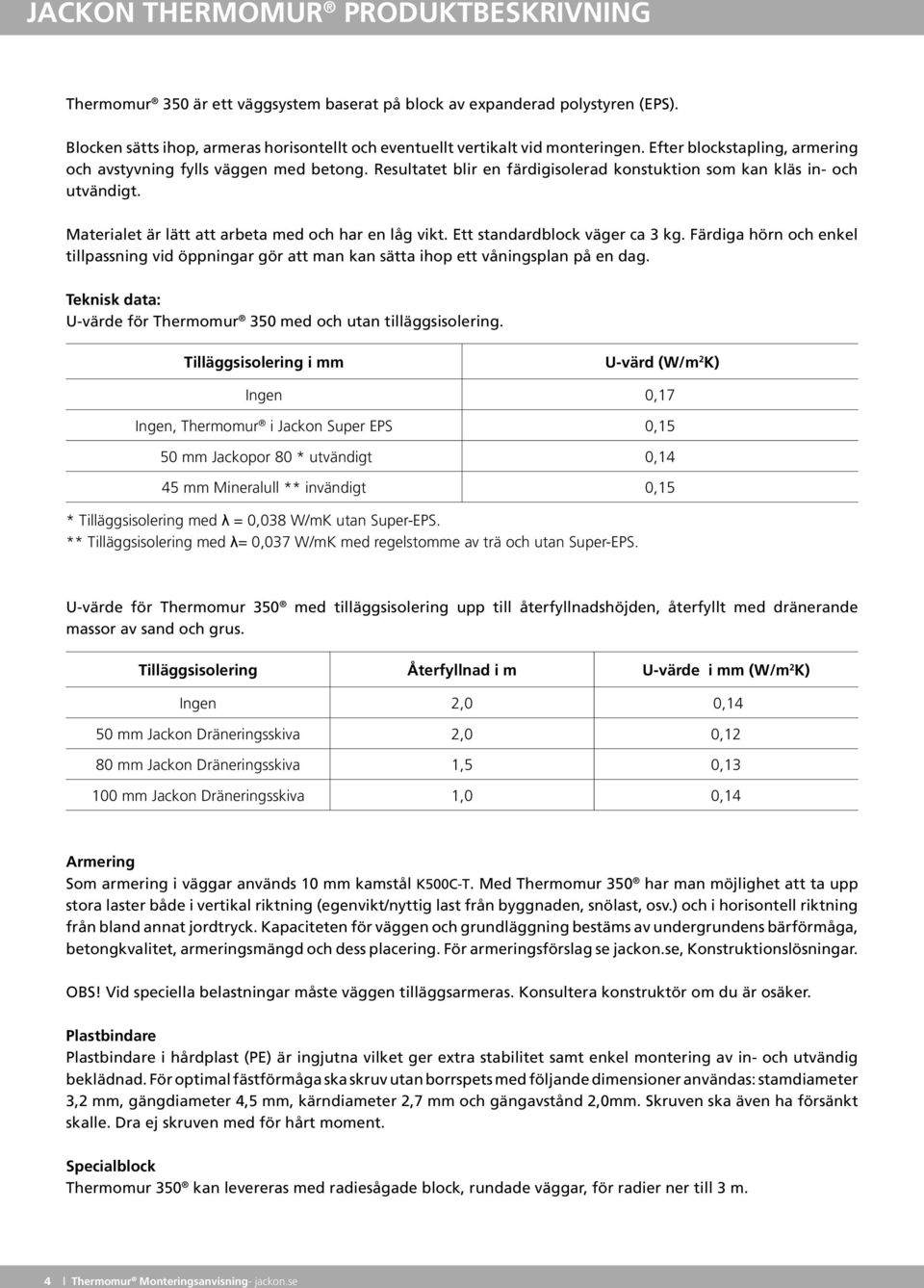

4 JACKON THERMOMUR PRODUKTBESKRIVNING Thermomur 350 är ett väggsystem baserat på block av expanderad polystyren (EPS). Blocken sätts ihop, armeras horisontellt och eventuellt vertikalt vid monteringen. Efter blockstapling, armering och avstyvning fylls väggen med betong. Resultatet blir en färdigisolerad konstuktion som kan kläs in- och utvändigt. Materialet är lätt att arbeta med och har en låg vikt. Ett standardblock väger ca 3 kg. Färdiga hörn och enkel tillpassning vid öppningar gör att man kan sätta ihop ett våningsplan på en dag. Teknisk data: U-värde för Thermomur 350 med och utan tilläggsisolering. Tilläggsisolering i mm U-värd (W/m 2 K) Ingen 0,17 Ingen, Thermomur i Jackon Super EPS 0,15 50 mm Jackopor 80 * utvändigt 0,14 45 mm Mineralull ** invändigt 0,15 * Tilläggsisolering med λ = 0,038 W/mK utan Super-EPS. ** Tilläggsisolering med λ= 0,037 W/mK med regelstomme av trä och utan Super-EPS. U-värde för Thermomur 350 med tilläggsisolering upp till återfyllnadshöjden, återfyllt med dränerande massor av sand och grus. Tilläggsisolering Återfyllnad i m U-värde i mm (W/m 2 K) Ingen 2,0 0,14 50 mm Jackon Dräneringsskiva 2,0 0,12 80 mm Jackon Dräneringsskiva 1,5 0, mm Jackon Dräneringsskiva 1,0 0,14 Armering Som armering i väggar används 10 mm kamstål K500C-T. Med Thermomur 350 har man möjlighet att ta upp stora laster både i vertikal riktning (egenvikt/nyttig last från byggnaden, snölast, osv.) och i horisontell riktning från bland annat jordtryck. Kapaciteten för väggen och grundläggning bestäms av undergrundens bärförmåga, betongkvalitet, armeringsmängd och dess placering. För armeringsförslag se jackon.se, Konstruktionslösningar. OBS! Vid speciella belastningar måste väggen tilläggsarmeras. Konsultera konstruktör om du är osäker. Plastbindare Plastbindare i hårdplast (PE) är ingjutna vilket ger extra stabilitet samt enkel montering av in- och utvändig beklädnad. För optimal fästförmåga ska skruv utan borrspets med följande dimensioner användas: stamdiameter 3,2 mm, gängdiameter 4,5 mm, kärndiameter 2,7 mm och gängavstånd 2,0mm. Skruven ska även ha försänkt skalle. Dra ej skruven med för hårt moment. Specialblock Thermomur 350 kan levereras med radiesågade block, rundade väggar, för radier ner till 3 m. 4 Thermomur Monteringsanvisning- jackon.se

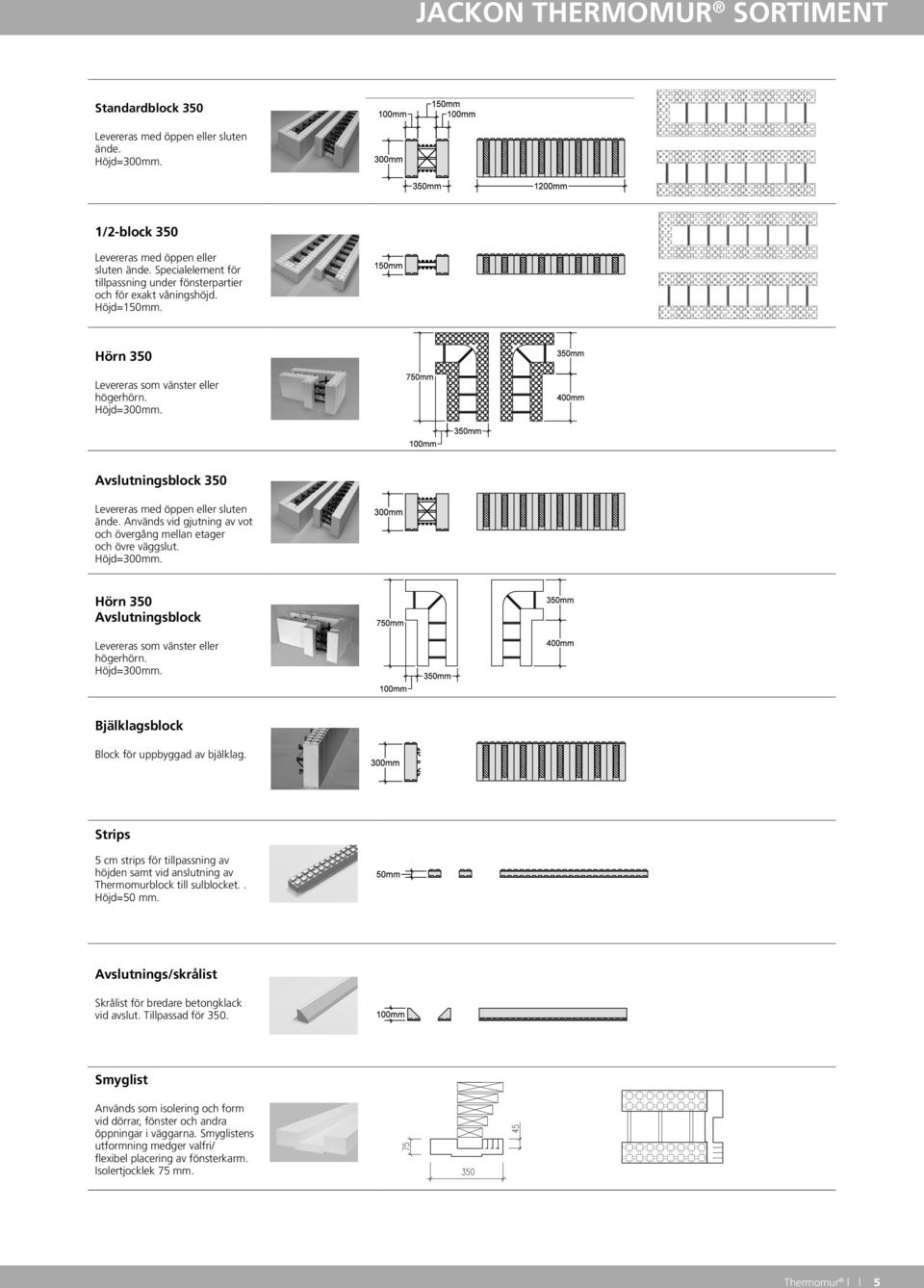

5 JACKON THERMOMUR SORTIMENT Standardblock 350 Levereras med öppen eller sluten ände. Höjd=300mm. 1/2-block 350 Levereras med öppen eller sluten ände. Specialelement för tillpassning under fönsterpartier och för exakt våningshöjd. Höjd=150mm. Hörn 350 Levereras som vänster eller högerhörn. Höjd=300mm. Avslutningsblock 350 Levereras med öppen eller sluten ände. Används vid gjutning av vot och övergång mellan etager och övre väggslut. Höjd=300mm. Hörn 350 Avslutningsblock Levereras som vänster eller högerhörn. Höjd=300mm. Bjälklagsblock Block för uppbyggad av bjälklag. Strips 5 cm strips för tillpassning av höjden samt vid anslutning av Thermomurblock till sulblocket.. Höjd=50 mm. Avslutnings/skrålist Skrålist för bredare betongklack vid avslut. Tillpassad för 350. Smyglist Används som isolering och form vid dörrar, fönster och andra öppningar i väggarna. Smyglistens utformning medger valfri/ flexibel placering av fönsterkarm. Isolertjocklek 75 mm. Bet. Ant. Ändring Datum Sign Objekt:. Objektnr: - Ritad/Konstr av: Ordernr: Skala:. Datum: Thermomur l 5

6 MONTERING AV THERMOMUR 350 Var noga med att kontrollera måtten kontinuerligt under hela monteringen. 1. Starta i hörnen Börja med ett hörnelement. Sätt ut hörnen efter måtten på ritning. Armering se punkt 7. Tips: Fäst regel eller vinkeljärn i plattan längs innerväggens kant som nedersta skiftet sedan förankras i, åtgärden fixerar väggens bas under byggskedet. 2. Låsning av hörnet Hörnet låses med att skift 2 läggs i förband. Varva höger- och vänsterhörn. Armering se punkt Fyll ut mellan hörnen med öppna block Montera två skift. När två blockhöjder är monterade är väggen låst med rätt mått. Blocken i mitten anpassas. Se till att markeringarna för fäste av beklädnad kommer över varandra i varje skift. Med undantag där blocken är anpassade i längd. 6 Thermomur Monteringsanvisning- jackon.se

7 MONTERING AV THERMOMUR Anpassning Kapning av blocken sker med sticksåg/handsåg. Systemet är baserat på 50 mm moduler. Anpassning eller delning av blocken bör alltid ske på den markerade sträckan mellan knopparna. Om så inte görs så får väggen förses med en generalskarv (skarv från toppen till botten på väggen). Denna genomgående skarv skall fogskummas med exempelvis Soudatherm PUR-lim och stöttas, se pkt Kapning av block Vid kapning får inget block vara kortare än 250 mm, dvs minimum 5 knoppar vid skarv. Vid kortare anpassningar löses detta med att kapa två block 6. T-hörn Börja med att skära ut en öppning i väggen, sätt sedan ett öppet block intill väggen. I andra skiftet görs en mindre öppning i väggen, ett rakt block sätt sedan emot. Fortsätt sedan bygga upp T-hörnet på samma sätt med vartannat skift. OBS! Glöm ej att stötta extra vid denna delen av väggen. Thermomur l 7

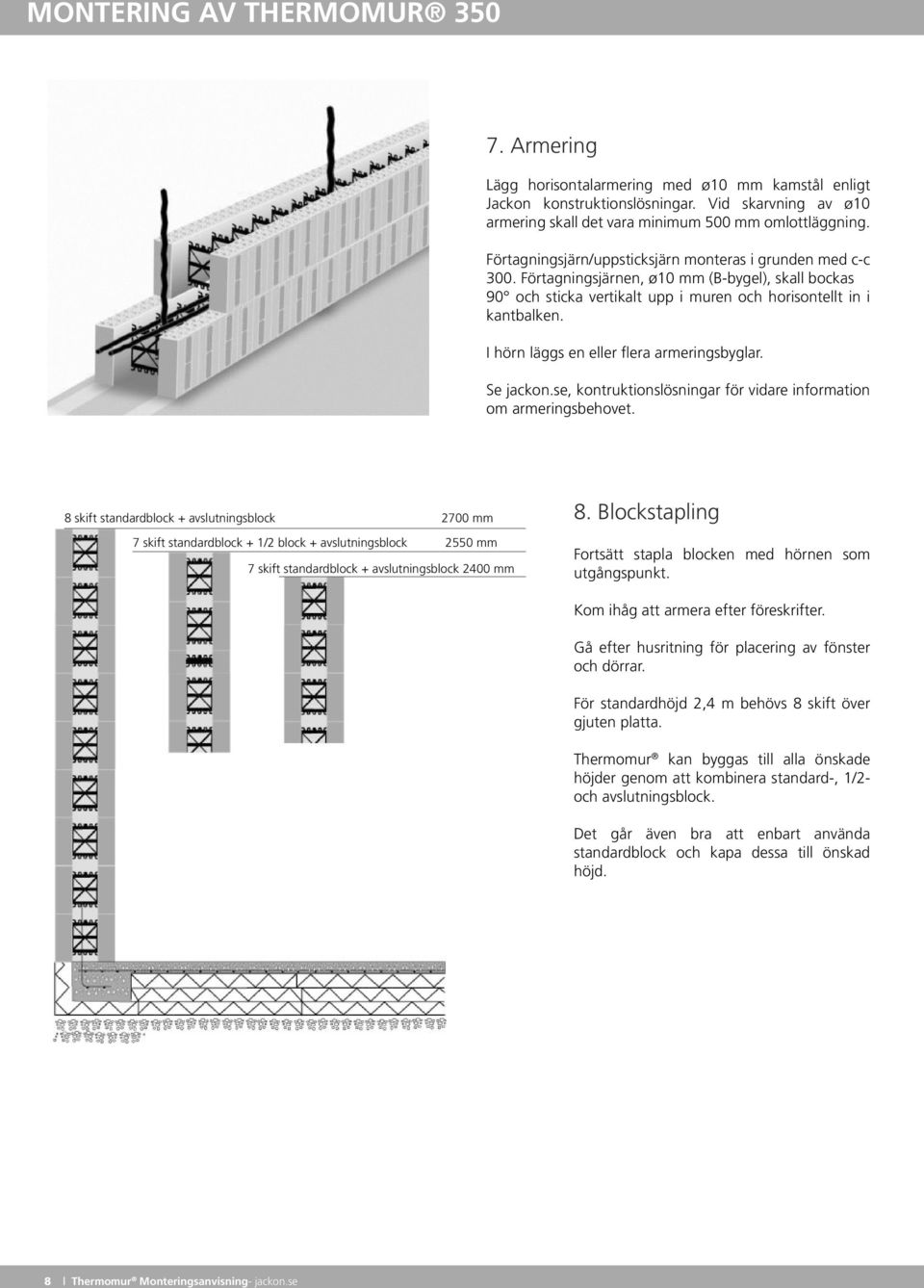

8 MONTERING AV THERMOMUR Armering Lägg horisontalarmering med ø10 mm kamstål enligt Jackon konstruktionslösningar. Vid skarvning av ø10 armering skall det vara minimum 500 mm omlottläggning. Förtagningsjärn/uppsticksjärn monteras i grunden med c-c 300. Förtagningsjärnen, ø10 mm (B-bygel), skall bockas 90 och sticka vertikalt upp i muren och horisontellt in i kantbalken. I hörn läggs en eller flera armeringsbyglar. Se jackon.se, kontruktionslösningar för vidare information om armeringsbehovet. 8 skift standardblock + avslutningsblock 2700 mm 7 skift standardblock + 1/2 block + avslutningsblock 2550 mm 7 skift standardblock + avslutningsblock 2400 mm 8. Blockstapling Fortsätt stapla blocken med hörnen som utgångspunkt. Kom ihåg att armera efter föreskrifter. Gå efter husritning för placering av fönster och dörrar. För standardhöjd 2,4 m behövs 8 skift över gjuten platta. Thermomur kan byggas till alla önskade höjder genom att kombinera standard-, 1/2- och avslutningsblock. Det går även bra att enbart använda standardblock och kapa dessa till önskad höjd. 8 Thermomur Monteringsanvisning- jackon.se

9 MONTERING AV THERMOMUR Dörrar, fönster och öppningar Fönster och dörrar märks ut enligt husritning. Vid användning av smyglist runt öppningar monteras smyglister mot alla sidor utom botten. Smyglisterna limmas med monteringslim. Bredden på dörrar- och fönsteröppningar skall vara minst 150 mm större än konstruktionsmåtten. Höjderna vid öppningar kapas minst 75 mm större än konstruktionsmåtten. Vill man ha lite spelrum för fönster- och dörrinstallationer bör måtten på öppningarna ökas något (kontrollera med fönster-/ dörrleverantör). Om det är nödvändigt kapas blocken i över-, eller underkant av fönster. Halvblock kan användas för att om möjligt undvika kapning. I smyglisterna monteras sedan reglar. Reglarna fästs till smyglisterna med grova rostfria skruvar som sedan gjuts fast i betongen. Regeln i underkant skall förses med ett antal större inspektionshål så att man under gjutskedet kan se att betongen fyller ut ordentligt och även jobba med betongen. 10. Avstyvning vid öppningar Smyglisterna avstyvas med tvärgående stag både vertikalt och horisontellt. Se till att ha rejäla inspektions-/arbetshål i underkant av öppningar så att gjutning kan följas och utföras på ett bra sätt. Närmast hörnen av öppningarna och en bit in skall det inte vara inspektionshål, detta för att förhindra att betongen sväller upp och rinner ut. Vid stagning av dörrar och portar fästs det nedre horisontella staget fast i underliggande platta för låsning mot sidledsförflyttning av muren. Alternativt stagas väggen utifrån för att motverka sidledes förflyttning. Thermomur l 9

10 MONTERING AV THERMOMUR Stöttning av vägg Väggen bör stöttas minimum var 3:e meter. Det skall dessutom placeras stödreglar vid sidan av fönster- och dörröppningar och på eventuella genomgående skarvar i väggen. På väggens insida monteras raka reglar 45x70 eller likvärdigt i blockens ingjutna plastreglar med 3-4 infästningspunkter. Använd en grovgängad icke självborrande träskruv. Montera därefter ställbara snedstag i regeln och fäst dessa i bottenplattan. Väggen justeras därefter i lodriktning. 12. Avslutning gavelspets Vid gavelspets snedkapas Thermomuren efter takets lutning. 13. Färdigmonterad vägg klar för gjutning Kontrollera alla sidor och diagonaler före gjutning. Täta springor och eventuella hål med fogskum. Använd betong av kvalitén C20/25 eller C25/30 med max stenstorlek = 12 mm och konsistensklass S4, sättmått mm. Det går åt ca 150 liter/m Gjutning Väggarna gjuts med betongpump. I första omgången gjuts 3 blockhöjder upp (ca 1 m) hela vägen runt om i väggen. Observera att det måste gå minst 1 timme mellan varje gjutning! Börja alltid gjuta vid väggens stabilaste del, dvs där väggen är homogen och utan öppningar. Därefter pumpas betongen upp till 6:e skiftet runt om innan det fylls vidare upp i max 3 skift åt gången. Det brukar dock vara lagom att gå ett varv (3 blockhöjder) och sedan börja direkt på nästa. Kontrollera att betongen har rätt tröghet. Självkompakterande (SKB) betong får inte användas, betongen får heller inte vibreras. Ett tips är att låta betongslangen vila lätt på Thermomuren. 10 Thermomur Monteringsanvisning- jackon.se

11 EFTERBEHANDLING OCH FYLLNING Efter gjutning Efter avslutad gjutning, lodas väggarna. Justera eventuella snedstag innan betongen härdar. Tidigast 1-2 dagar efter gjutning kan träramar och vertikala stag tas bort. Stämp i dörrar, öppningar och fönster bör stå några dagar extra. Toppen av väggen jämnas av och betongrester på väggen tvättas bort både in- och utvändigt, det sparar arbete senare. Utvändig behandling Över marknivå kan väggen exempelvis kläs med träpanel, skiffer eller Jackon Fiberputs. Jackon fiberputs är utvecklad för att ge bra vidhäftning till cellplast. Elasticitet och glasfiberarmering i putsen ger större säkerhet mot uppsprickning än normal puts. Börja alltid med putsning av smygar/ursparingar (fönster/dörr) då undviker man synliga skarvar i putsen, se för utförligare instruktioner kring putsning av Thermomur. Under marknivå monteras Jackon dräneringsskiva alt Jackon källarväggsskiva, följ separat broschyr vid montering. Putsen läggs över övre delen av täcklist som används för dräneringsskivorna. Tätningsmembran skall användas längs plattan och även 0,5 m upp på väggen så att eventuellt vatten leds bort från väggen. Invändig behandling De ingjutna plastbindarna fungerar som fäste för önskad invändig beklädnad. Jackon våtrumsskiva är ett bra val i våtrum som skall kaklas. I övriga utrymmen är det lämpligt med OSB-skiva eller plywood klädd med 13 mm gips alternativt putsad vägg. Brandskydd Thermomur 350 med invändig beklädnad av 13 mm gips samt ett 8 mm lager fiberarmerad puts som utvändig beklädnad är klassad som REI60 i enlighet med EN För alternativ utformning för att uppnå REI60, se SINTEF Teknisk Godkjenning på Normala bostadshus i brandklass Br2 & Br3, där avstånd till angränsande byggnad >4m, har ett generellt krav att fasadbeklädnaden skall uppfylla kraven för D-s2,d0, eller vara svårantändlig.exempel på fasadbeklädnad som klarar dessa krav är bl.a. träpanel. Är avstånd till angränsande byggnad <4m kan väggen behöva utföras i klass EI60. Eldosor måste vara brandklassade och fästes i väggen enligt bild för att uppnå brandklassning REI60. Rördragning Spår kan skäras ut för rör med mindre dimensioner. Rören läggs i spåret utan mer isolering och fästes med isoleringsskum, överflöd skrapas bort efteråt. Alternativt bygger man en invändig isolerad regelvägg där rören dras, tänk på att ångspärr då skall monteras mellan reglar och Thermomur för väggar ovan marknivå. Ytterligare alternativ är en oisolerad installationsvägg för rördragning. Återfyllning Betongen måste ha minst 14 dagars härdningstid innan den kan återfyllas utvändigt. Återfyllnad med lätta och dränerande massor rekommenderas, t ex Jackopor lättfyllnad. Belastning Färdiggjuten vägg måste stå i 7-14 dagar innan den får belastas med t. ex. bjälklag. Kontakta betongleverantören för rekomendation om tid. Thermomur l 11

12 För fler broschyrer eller tekniska datablad se jackon.se eller ta direkt kontakt med oss på mail eller telefon. JACKON AB Box 38, Kållered Telefon: Telefax: ORDERKONTOR: Ordertelefon: Epost: TEKNISK KUNDSERVICE: Telefon: Epost: Med förbehåll för tryckfel eller förändringar som sker efter tryck. Produkterna kan varierar 12 i färg Thermomur och specifikationer. Monteringsanvisning- Uppdaterad information jackon.se finns på vår hemsida jackon.se Lätta lösningar för ett bättre klimat!
