Lättklinkerblock med isolering. Arbetsanvisning Ergotherm Plus 400

Transkript

1 Lättklinkerblock med isolering Finja Betong Arbetsanvisning Ergotherm Plus 400

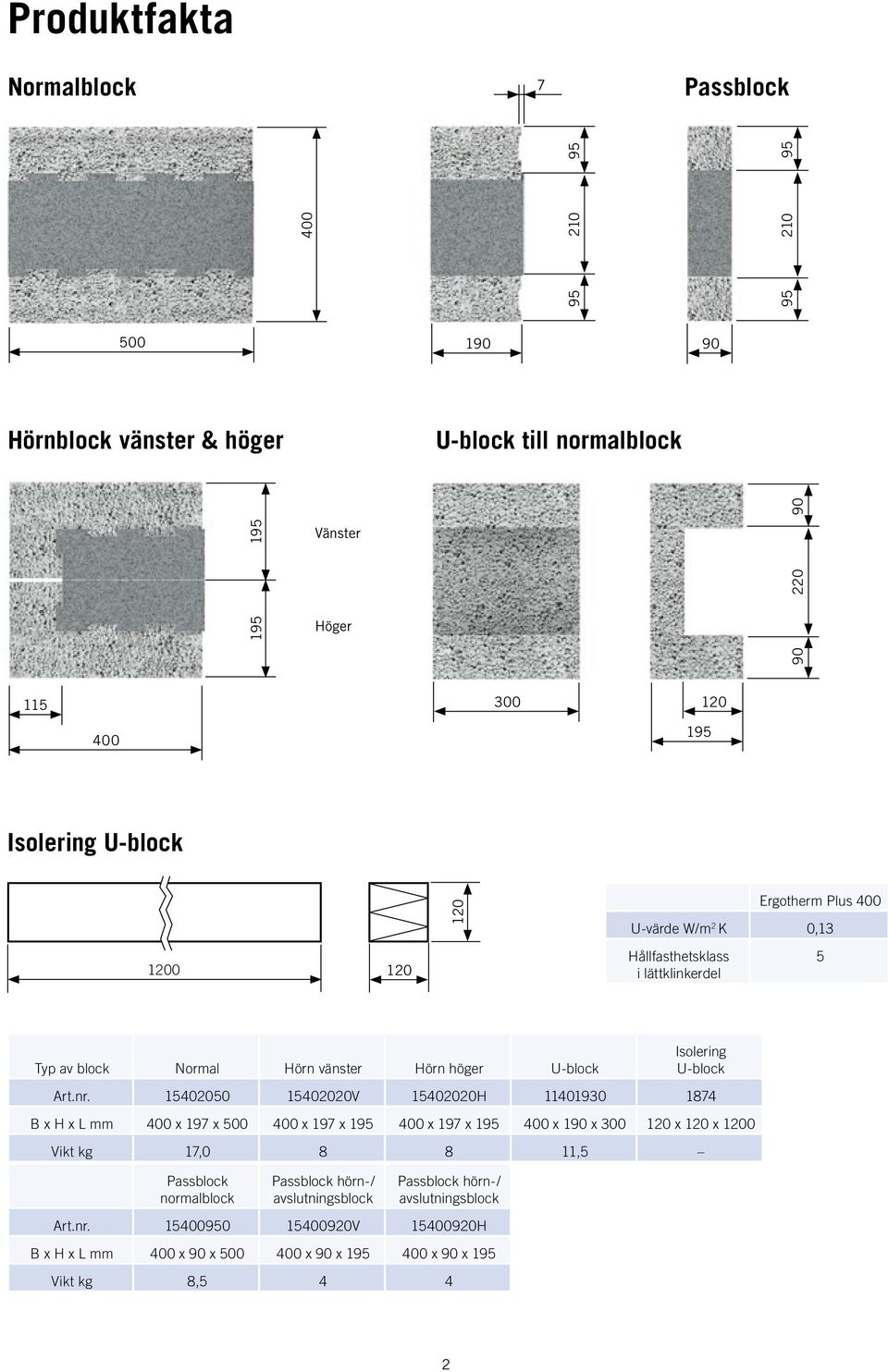

2 Produktfakta Normalblock 7 Passblock Hörnblock vänster & höger U-block till normalblock Isolering U-block Vänster 195 Höger Ergotherm Plus 400 U-värde W/m 2 K 0, Hållfasthetsklass i lättklinkerdel 5 Typ av block Normal Hörn vänster Hörn höger U-block Isolering U-block Art.nr V H B x H x L mm 400 x 197 x x 197 x x 197 x x 190 x x 120 x 1200 Vikt kg 17, ,5 Passblock normalblock Passblock hörn-/ avslutningsblock Passblock hörn-/ avslutningsblock Art.nr V H B x H x L mm 400 x 90 x x 90 x x 90 x 195 Vikt kg 8,

3 Lättklinkerbalkar isolerade I princip lika normalblock dock utan spår för armering. Art.nr B x H x L mm 400 x 195 x x 195 x x 195 x x 195 x x 195 x x 195 x 3590 Vikt kg Lastkapacitet kn/lpm 25,0 20,0 14,0 6,5 4,0 3,0 Murbruk Art.nr Murbruk B, art.nr KC Mur & Putsbruk B Putsbruk Universal Nätfäste för stålnät. Artikelnr: st/kartong Insida vägg nätas före stockning Utsida vägg stålnät Grundning Art.nr Grundningsbruk A Stockning Art.nr Puts & Murbruk C, 0 3* * Puts & Murbruk C finns även som pumpbart med art.nr Art.nr Puts & Murbruk C, 0 3* Utsida vägg glasfibernät Art.nr KC Putsbruk B, 0 3, Art.nr Putsbruk B, 0 3 eller Art.nr Pumpbart Putsbruk B, 0-3 Art.nr Puts & Murbruk C, 0 3* För mer krävande miljöer Art.nr KC Putsbruk B, 0 3 Art.nr Putsbruk B, 0 3 Art.nr Cementbruk A, 0 3 Tillbehör Armering bistål Ø 4 Rostfri grundplåt Gul I-kramla Armering bistål* Gul I-kramla Insida vägg Utsida vägg Ergotherm Plus 400 Art.nr Benämning Bi 40 ob Bi 40 fz Gul I-kramla polyamid B x H x L mm 30 x 4 x x 4 x x 3,5 x 310 Övrigt Obehandlat 80 m/bunt Varmförzinkat 200 m/bunt Stålnät Glasfibernät Grundplåt Art.nr Bredd mm Övrigt Svetsat, vfz, rutor 19 mm, tråd Ø 1,05 mm, 25 m/rulle * Byggplatshandling kan ibland kräva annan typ av armering Rutor 6 mm 50 m/rulle Längd 2000 mm 3

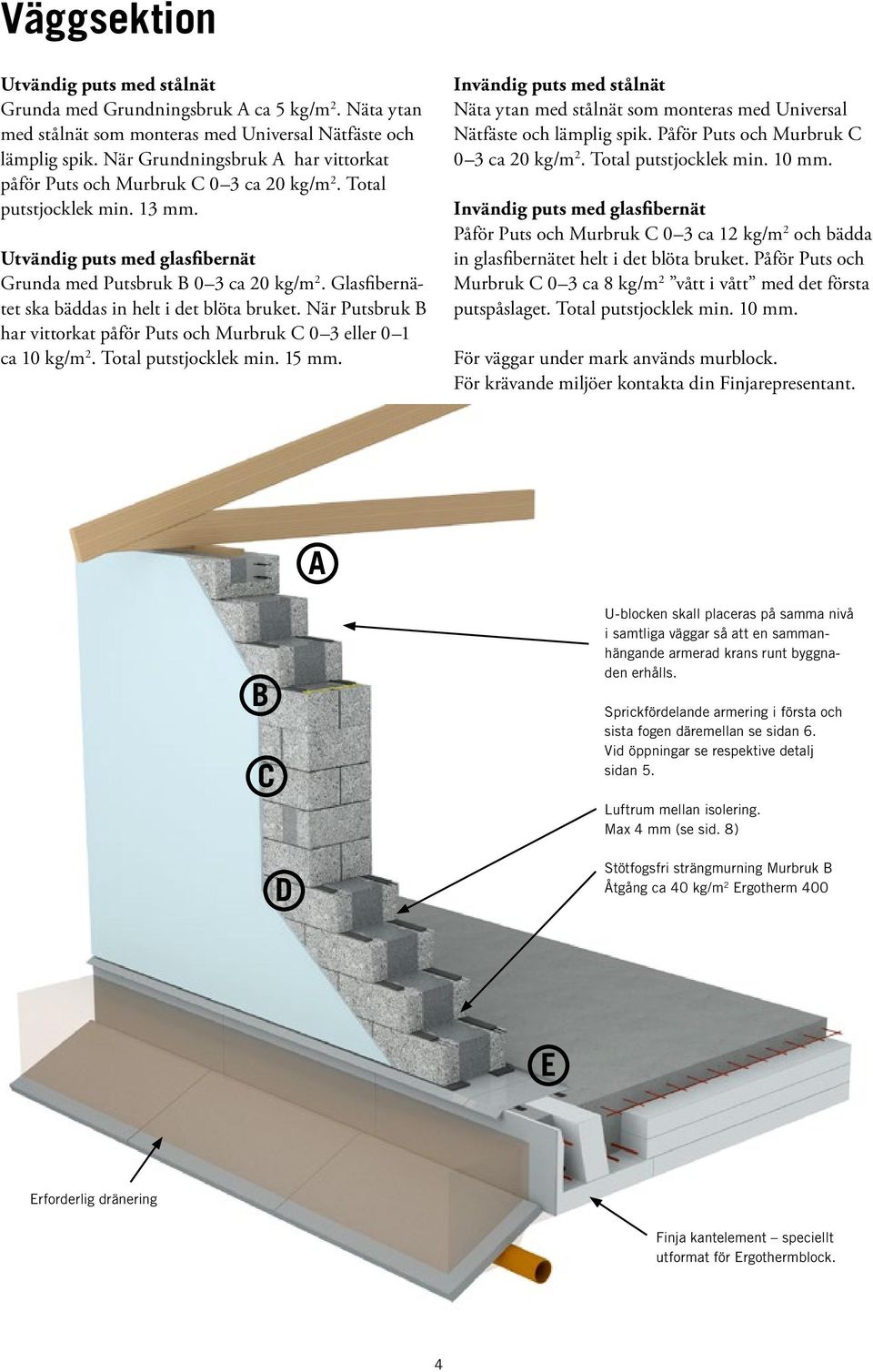

4 Väggsektion Utvändig puts med stålnät Grunda med Grundningsbruk A ca 5 kg/m 2. Näta ytan med stålnät som monteras med Universal Nätfäste och lämplig spik. När Grundningsbruk A har vittorkat påför Puts och Murbruk C 0 3 ca 20 kg/m 2. Total putstjocklek min. 13 mm. Utvändig puts med glasfibernät Grunda med Putsbruk B 0 3 ca 20 kg/m 2. Glasfibernätet ska bäddas in helt i det blöta bruket. När Putsbruk B har vittorkat påför Puts och Murbruk C 0 3 eller 0 1 ca 10 kg/m 2. Total putstjocklek min. 15 mm. Invändig puts med stålnät Näta ytan med stålnät som monteras med Universal Nätfäste och lämplig spik. Påför Puts och Murbruk C 0 3 ca 20 kg/m 2. Total putstjocklek min. 10 mm. Invändig puts med glasfibernät Påför Puts och Murbruk C 0 3 ca 12 kg/m 2 och bädda in glasfibernätet helt i det blöta bruket. Påför Puts och Murbruk C 0 3 ca 8 kg/m 2 vått i vått med det första putspåslaget. Total putstjocklek min. 10 mm. För väggar under mark används murblock. För krävande miljöer kontakta din Finjarepresentant. A B C D U-blocken skall placeras på samma nivå i samtliga väggar så att en sammanhängande armerad krans runt byggnaden erhålls. Sprickfördelande armering i första och sista fogen däremellan se sidan 6. Vid öppningar se respektive detalj sidan 5. Luftrum mellan isolering. Max 4 mm (se sid. 8) Stötfogsfri strängmurning Murbruk B Åtgång ca 40 kg/m 2 Ergotherm 400 E Erforderlig dränering Finja kantelement speciellt utformat för Ergothermblock. 4

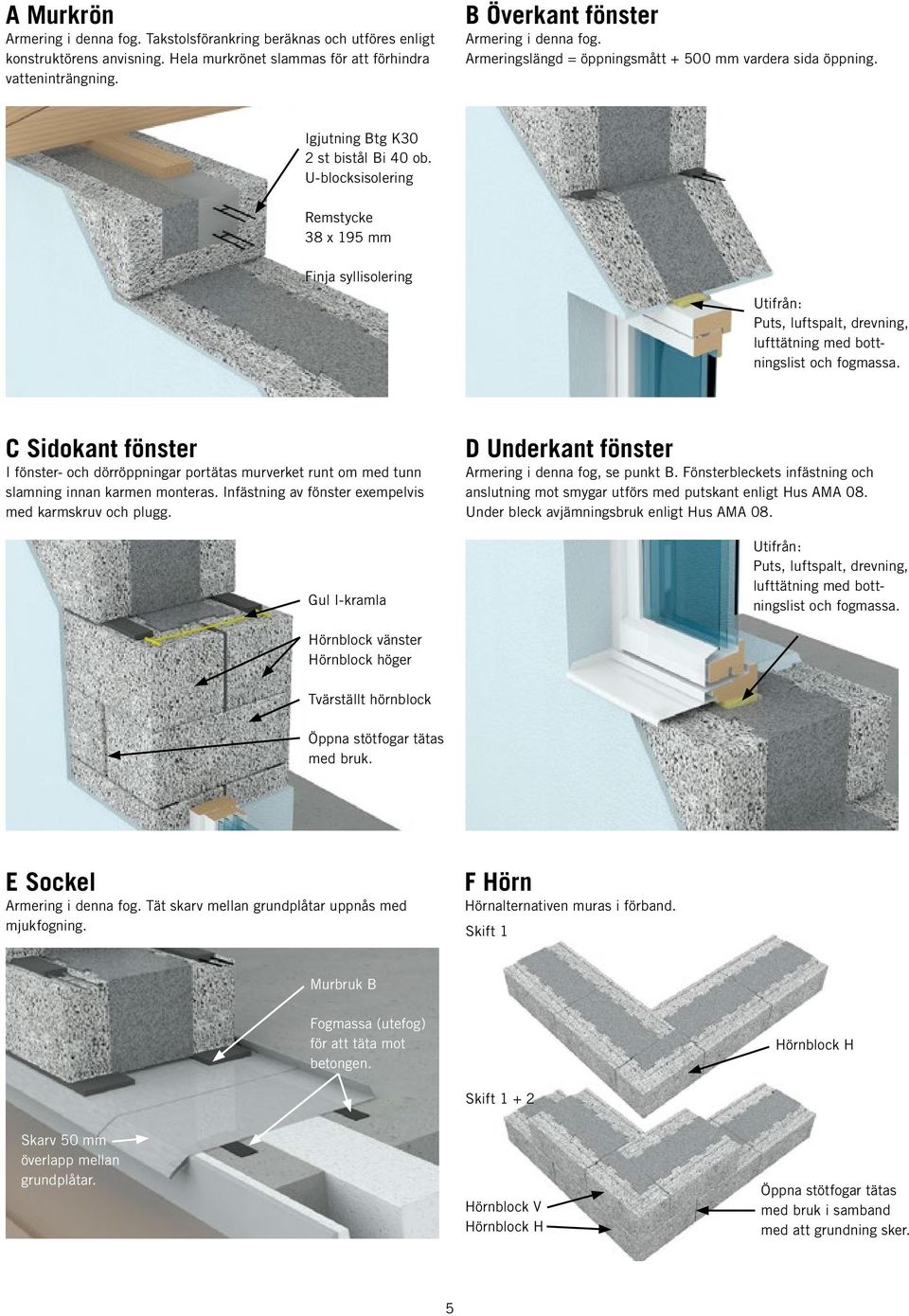

5 A Murkrön Armering i denna fog. Takstolsförankring beräknas och utföres enligt konstruktörens anvisning. Hela murkrönet slammas för att förhindra vatteninträngning. B Överkant fönster Armering i denna fog. Armeringslängd = öppningsmått mm vardera sida öppning. Igjutning Btg K30 2 st bistål Bi 40 ob. U-blocksisolering Remstycke 38 x 195 mm Finja syllisolering Utifrån: Puts, luftspalt, drevning, lufttätning med bottningslist och fogmassa. C Sidokant fönster I fönster- och dörröppningar portätas murverket runt om med tunn slamning innan karmen monteras. Infästning av fönster exempelvis med karmskruv och plugg. Gul I-kramla D Underkant fönster Armering i denna fog, se punkt B. Fönsterbleckets infästning och anslutning mot smygar utförs med putskant enligt Hus AMA 08. Under bleck avjämningsbruk enligt Hus AMA 08. Utifrån: Puts, luftspalt, drevning, lufttätning med bottningslist och fogmassa. Hörnblock vänster Hörnblock höger Tvärställt hörnblock Öppna stötfogar tätas med bruk. E Sockel Armering i denna fog. Tät skarv mellan grundplåtar uppnås med mjukfogning. F Hörn Hörnalternativen muras i förband. Skift 1 Murbruk B Fogmassa (utefog) för att täta mot betongen. Hörnblock H Skift Skarv 50 mm överlapp mellan grundplåtar. Hörnblock V Hörnblock H Öppna stötfogar tätas med bruk i samband med att grundning sker. 5

6 Väggelevationer Generell armering i första och sista fogen, däremellan minst i var 3:e fog. Över och under öppningar där det ej sammanfaller med generell armering se sidan 4 och sidan 5. armering lättklinkerbalk Längd armering i första fog över och under öppning där det ej sammanfaller med generell armering Längd lättklinkerbalk, upplagslängd > 250 mm 250 >250 öppning > U-block Lättklinkerbalk, placeras med pil uppåt. Eventuella passblock placeras i valfri höjd Två ihopparade hörnblock Tvärställt hörnblock Normalblock Yttre och inre blockdelen förbinds med 5 st kramlor per m 2. (X=kramla). Obs! I-kramla av gul polyamid till Ergotherm Plus 400. Nätning nätskarv: stålnät > 50 mm, glasfibernät > 100 mm nätbredd 1000 mm Öppning Insida + utsida Hela väggen grundas före nätning. Stålnätet fästs in med 8 10 Universal Nätfäste per m 2. Glasfibernätet smetas in i det blöta putsbruket. Vid samtliga hörn runt öppningar i vägg sätts extra förstärkningsnät i formatet 250 x 500 mm. Vid flera lager med nät sätts alltid dessa diagonala nät ytterst. 6

7 Armeringsdetaljer Väggar som muras med Ergotherm ska armeras. Omfattning och utförande ska beräknas av en konstruktör. Har armeringen endast sprickfördelande verkan kan nedanstående detaljer utnyttjas. Generell armering i fog > 1000 mm centrumavstånd mellan skarv insida och skarv utsida skarv > 500 mm insida Centrum armeringsskarvar i samma fog förskjuts. Insida miljöklass 1 st Bi 40 ob alt. obeh. kamstänger. Utsida miljöklass 2 st Bi 40 fz alt. rostfria kamstänger. Armering placeras minst 25 mm från blockets ytterkant. skarv > 500 mm utsida Generell armering i hörnfog Täckskikt 25 mm klarar alla miljöklasser. Dock måste armeringens behandling anpassas till resp. miljöklass. En tråd av bistålet klipps av och stegen bockas på plats. Kramlor yttre och inre del För att förbinda inre och yttre blockdel monteras en styck I-kramla av nylon på varje block i vartannat skift vilket ger en åtgång på ca 5 st kramlor/m 2 vägg. Spår i cellplasten visar var kramlan skall placeras. Ergotherm Plus 400 I-kramla polyamid 7

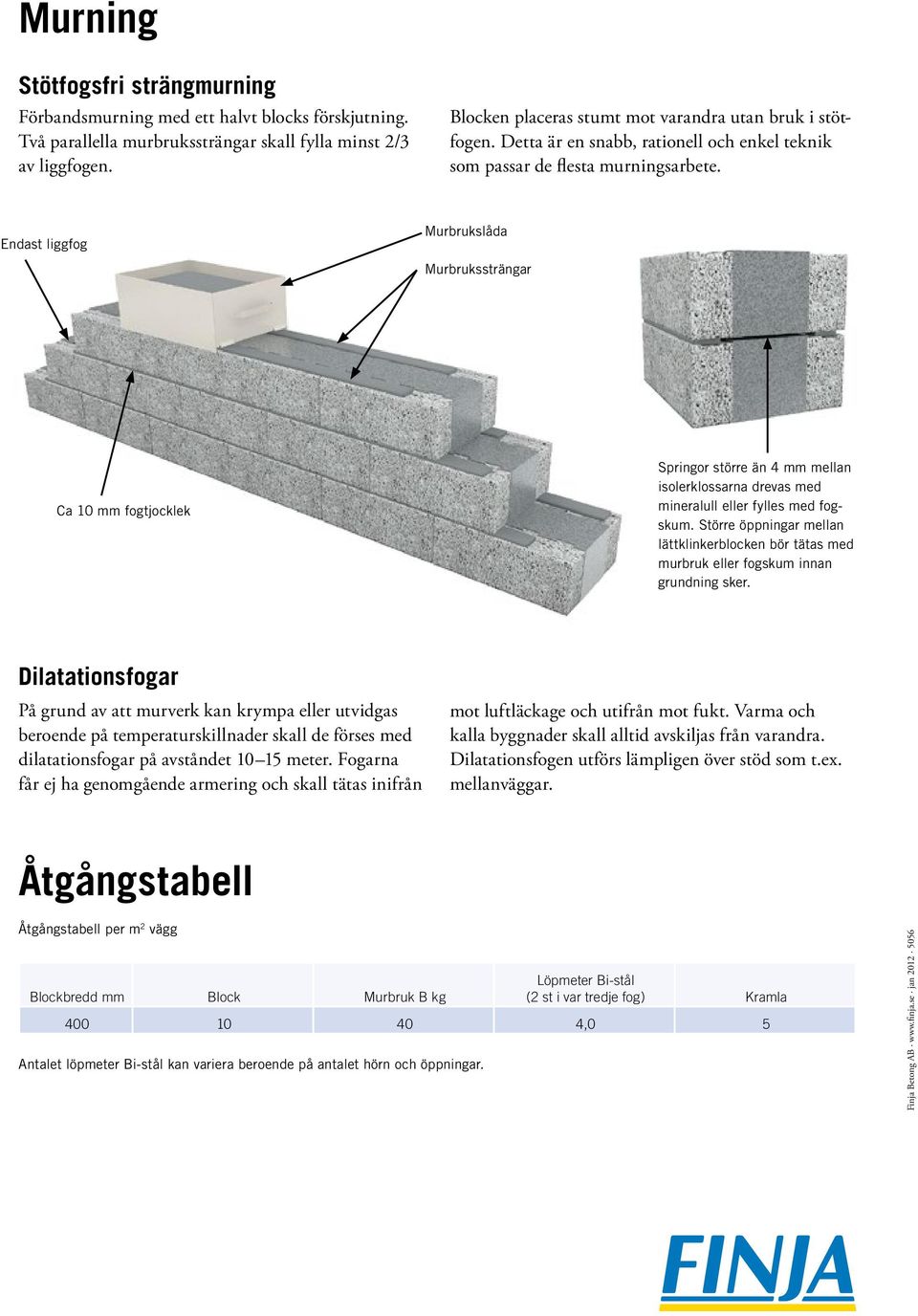

8 Murning Stötfogsfri strängmurning Förbandsmurning med ett halvt blocks förskjutning. Två parallella murbrukssträngar skall fylla minst 2/3 av liggfogen. Blocken placeras stumt mot varandra utan bruk i stötfogen. Detta är en snabb, rationell och enkel teknik som passar de flesta murningsarbete. Endast liggfog Murbrukslåda Murbrukssträngar Ca 10 mm fogtjocklek Springor större än 4 mm mellan isolerklossarna drevas med mineralull eller fylles med fogskum. Större öppningar mellan lättklinkerblocken bör tätas med murbruk eller fogskum innan grundning sker. Dilatationsfogar På grund av att murverk kan krympa eller utvidgas beroende på temperaturskillnader skall de förses med dilatationsfogar på avståndet meter. Fogarna får ej ha genomgående armering och skall tätas inifrån mot luftläckage och utifrån mot fukt. Varma och kalla byggnader skall alltid avskiljas från varandra. Dilatationsfogen utförs lämpligen över stöd som t.ex. mellanväggar. Åtgångstabell Åtgångstabell per m 2 vägg Blockbredd mm Block Murbruk B kg Antalet löpmeter Bi-stål kan variera beroende på antalet hörn och öppningar. Löpmeter Bi-stål (2 st i var tredje fog) Kramla ,0 5 Finja Betong AB jan
