Arbetsanvisning Murblock & Murblock Fördel

Transkript

1 Lättklinkerblock Finja Betong Arbetsanvisning Murblock & Murblock Fördel Denna arbetsanvisning gäller i tillämpliga delar även för Finja Isolerblock. För Finja Ergothermblock hänvisas till separata arbetsanvisningar.

2 Produktfakta Block Murblock Murblock Fördel Bredd B x H x L mm Art.nr. Torrvikt kg/st Art.nr. Torrvikt kg/st x 190 x , x 190 x , x 190 x , , x 190 x , , x 190 x S 14, , x 190 x S 18, , x 190 x S 21, , x 190 x S 25, ,6 Murblock och Murblock Fördel har hållfasthet 3 Mpa. Murblock kan mot beställning även fås i 5 Mpa och 10 Mpa. Se aktuell prislista eller kontakta din Finjasäljare. Passblock & U-block Passblock U-block Bredd B x H x L mm Art.nr. B x H x L mm Art.nr x 90 x x 90 x x 190 x x 90 x x 190 x x 90 x x 190 x x 190 x Murbruk Fullfog & strängmurning Art.nr Murbruk B, Art.nr KC Mur & Putsbruk B Putsbruk Insida vägg Utsida vägg För mer krävande miljöer Grundning Art.nr Grundningsbruk A Stockning Art.nr Puts & Murbruk C, 0 3* Art.nr Puts & Murbruk C, 0 3* * Puts & Murbruk C finns även som pumpbart med art.nr Art.nr Grundningsbruk A, Art.nr Cementbruk A, 0 3 Art.nr KC Putsbruk B, 0 3, Art.nr Putsbruk B, 0 3, Art.nr Cementbruk A, 0 3 2

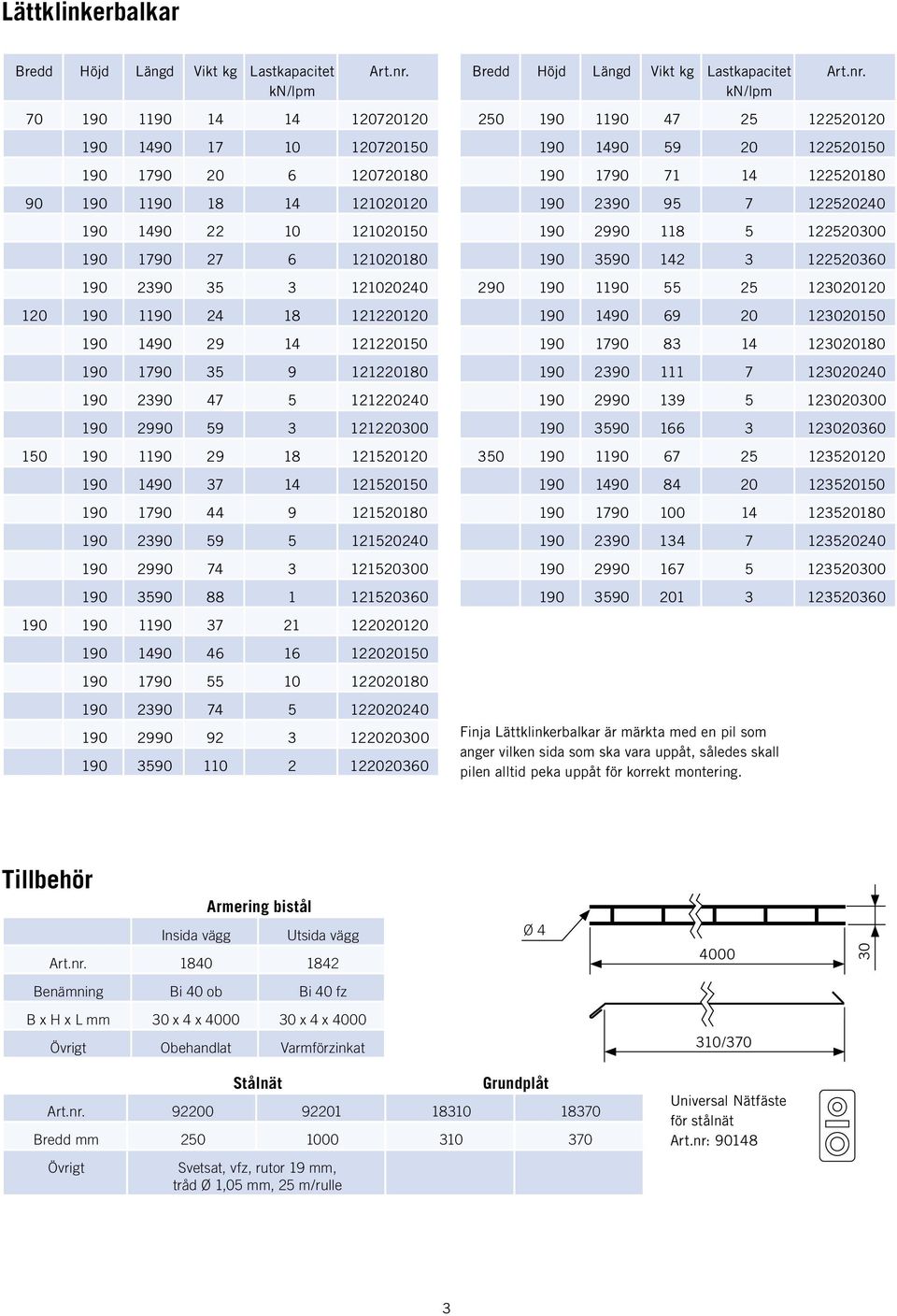

3 Lättklinkerbalkar Bredd Höjd Längd Vikt kg Lastkapacitet kn/lpm Art.nr Bredd Höjd Längd Vikt kg Lastkapacitet kn/lpm Art.nr Finja Lättklinkerbalkar är märkta med en pil som anger vilken sida som ska vara uppåt, således skall pilen alltid peka uppåt för korrekt montering. Tillbehör Armering bistål Insida vägg Utsida vägg Art.nr Ø Benämning Bi 40 ob Bi 40 fz B x H x L mm 30 x 4 x x 4 x 4000 Övrigt Obehandlat Varmförzinkat 310/370 Stålnät Grundplåt Art.nr Bredd mm Övrigt Svetsat, vfz, rutor 19 mm, tråd Ø 1,05 mm, 25 m/rulle Universal Nätfäste för stålnät Art.nr:

4 Väggsektion Utvändig puts Grundningsbruk A. Åtgång ca 5 kg/m 2. Puts och Murbruk C 0 3. Åtgång ca 20 kg/m 2. Total putstjocklek ca 12 mm. Nätning enligt anvisningar sidan 6. Utvändig puts och grundsula kompletteras med godkänt fuktskydd under mark. För krävande miljöer kontakta din Finjarepresentant. Invändig puts Puts och Murbruk C 0 3. Åtgång ca 20 kg/m 2. Total putstjocklek ca 10 mm Väggar som muras med Murblock Fördel ska, för att undvika skorstenseffekt genom blockens hålrum, alltid tätas i överkant med t.ex. U-block eller vanligt Murblock. Gäller även i underkant fönsteröppningar och dylikt. A U-blocken skall placeras på samma nivå i samtliga väggar så att en sammanhängande armerad krans runt byggnaden erhålls. B C E Sprickfördelande armering i första och sista fogen däremellan se sidan 6. Vid öppningar se respektive detalj sidan 5. D Utvändig puts och grundsula kompletteras med godkänt fuktskydd under mark. F Erforderlig dränering Finja L-element 4

5 A Murkrön Armering i denna fog. Takstolsförankring beräknas och utföres enligt konstruktörens anvisning. Hela murkrönet putsas för att förhindra vatteninträngning. B Överkant fönster Armering i denna fog. Armeringslängd = öppningsmått mm vardera sida öppning. Igjutning Btg K30 eller Finja Finbetong 2 st bistål Bi 40 ob. Remstycke 38 x 145 mm Utifrån: Puts, 30 mm luftspalt, drevning, lufttätning med bottningslist och fogmassa. Tätlist Finja Syllisolering. Bruksavjämning. C Sidokant fönster I fönster- och dörröppningar portätas murverket runt om med tunn slamning innan karmen monteras. Infästning av fönster görs exempelvis med karmskruv och plugg. D Underkant fönster Armering i denna fog, se punkt B. Fönsterbleckets infästning och anslutning mot smygar utföres med putskant enl. HusAMA98. Under bleck avjämningsbruk enl. HusAMA 98 Utifrån: Puts, 30 mm luftspalt, drevning, lufttätning med bottningslist och fogmassa. Utifrån: Puts, 30 mm luftspalt, drevning, lufttätning med bottningslist och fogmassa. E Bjälklag Armering i denna fog. F Sockel Grundplåt Armering i denna fog. Obs! Glidskikt. Obs! Avseende tätning och glidskikt. Finja Grundplåt alt. Murma grundplåt ytterprofil eller likvärdigt. Betongbjälklag > 10 mm mineralull mellan bjälklagskant och lättklinkerblock. 5

6 Väggelevationer Generell armering i första och sista fogen, däremellan minst i var 3:e fog. Över och under öppningar där det ej sammanfaller med generell armering se sidan 4 och sidan 5. armering lättklinkerbalk Längd armering i första fog över och under öppning där det ej sammanfaller med generell armering Längd lättklinkerbalk, upplagslängd > 250 mm 250 >250 öppning > U-block Lättklinkerbalk Eventuella passblock placeras i valfri höjd. Normalblock Nätning av båda väggsidor < 400 Väggpartier < 400 mm bredd helnätas 500 mm utanför aktuellt väggparti (se figur till vänster). Figuren visar ett horisontellt parti (typ balk) men nätningen gäller generellt vertikala partier (typ pelare). Vid samtliga hörn runt öppningar i vägg sätt extra förstärkningsnät i formatet 250 x 500 mm. Vid flera nät placeras alltid dessa diagonala nät ytterst. Skalmur av murblock 120 mm och tunnare ska dessutom alltid helnätas på utsida fasad med Finja putsnät. Skalmuren ska förankras till bakmur/husstomme med för objektet avsedd rostfri murkramla, min 4 st kramlor per m 2 eller enligt byggplatshandling. 6

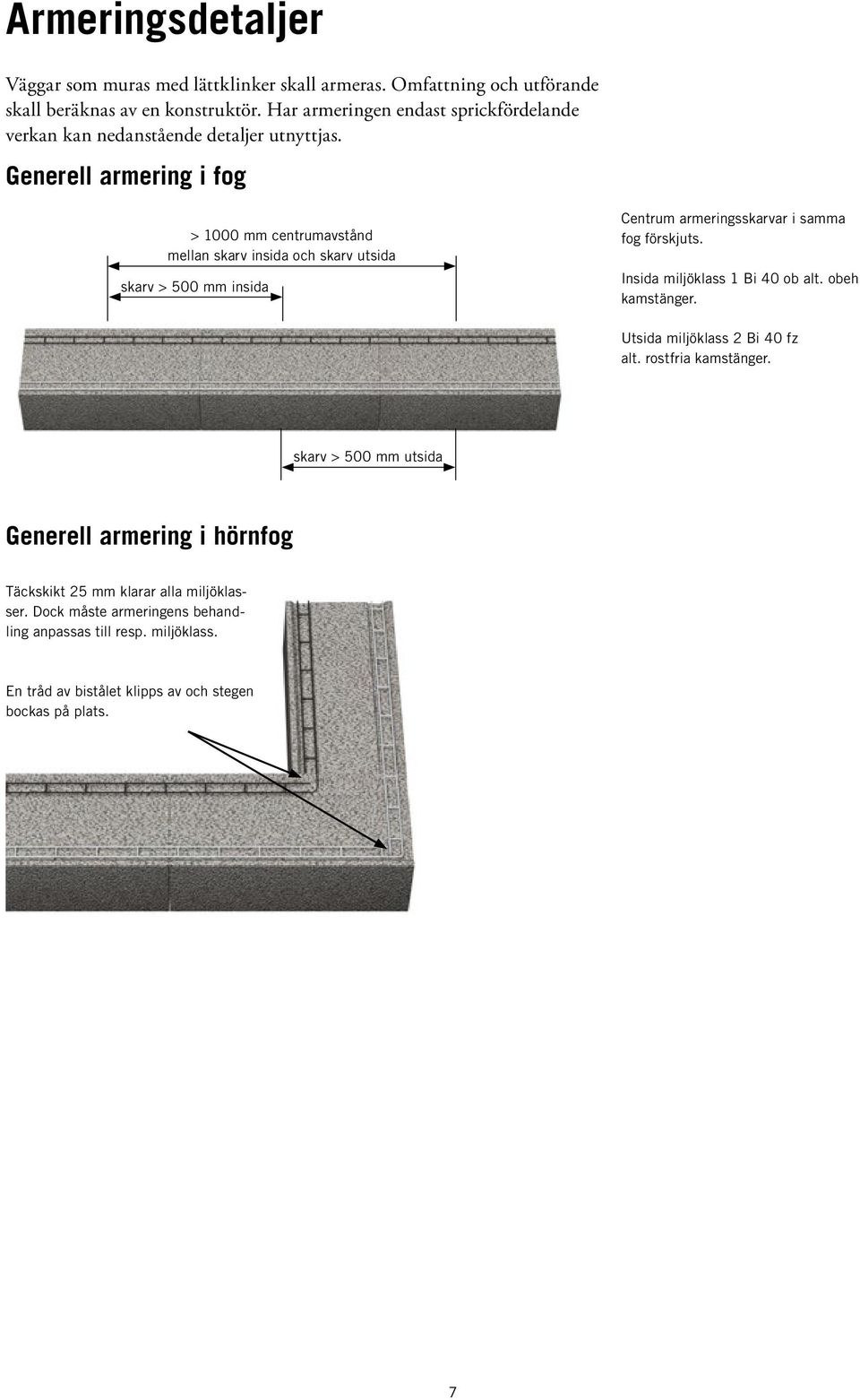

7 Armeringsdetaljer Väggar som muras med lättklinker skall armeras. Omfattning och utförande skall beräknas av en konstruktör. Har armeringen endast sprickfördelande verkan kan nedanstående detaljer utnyttjas. Generell armering i fog > 1000 mm centrumavstånd mellan skarv insida och skarv utsida skarv > 500 mm insida Centrum armeringsskarvar i samma fog förskjuts. Insida miljöklass 1 Bi 40 ob alt. obeh kamstänger. Utsida miljöklass 2 Bi 40 fz alt. rostfria kamstänger. skarv > 500 mm utsida Generell armering i hörnfog Täckskikt 25 mm klarar alla miljöklasser. Dock måste armeringens behandling anpassas till resp. miljöklass. En tråd av bistålet klipps av och stegen bockas på plats. 7

8 Murning Lättklinkerblock kan muras på olika sätt. Vilken teknik som väljs beror på vilka egenskaper den färdiga väggen ska ha. Val av murningssätt avgörs av arkitekt och konstruktör. Nedan presenteras de två vanligaste murningssätten. Fullfogsmurning Stöt- och liggfogar helt fyllda med murbruk. Används Fördelblock läggs murbruk från blockets ytterkanter fram till hålraden. Utrymmet mellan hålen behöver inte fyllas med bruk såvida inte byggplatshandling anger detta. Blocken muras i förband med ca ett halvt blocks förskjutning för maximal stabilitet. Andra förskjutningar kan även utföras efter konstruktörens anvisningar. Detta är den murningsvariant som ger maximal bärighet i murverket. Lämplig för väggar under mark och andra konstruktioner utsatta för t.ex, jordtryck. Ca 10 mm fogtjocklek Stötfog Liggfog Murbruk Stötfogsfri strängmurning Lämplig för blockbredd från 150 mm och uppåt. Murning sker i förband med ca ett halvt blocks förskjutning. Två parallella murbrukssträngar appliceras med ett luftat utrymme däremellan och sker enklast med Finja Murlåda. Blocken placeras stumt mot varandra utan bruk i stötfogen. Stötfogsfri strängmurning är en snabb, rationell och enkel teknik som passar de flesta murningsarbete. För murning under mark samt för trädgårdsmurar etc förordas dock bruk i stötfogarna. Murbrukslåda Murbrukssträngar Dilatationsfogar På grund av att murverk kan krympa eller utvidgas beroende på temperaturskillnader skall de förses med dilatationsfogar på avståndet: m för blockbredd upp till 150 mm m för blockbredd större än 150 mm. Åtgångstabell Åtgångstabell per m 2 vägg Löpmeter Bi-stål, Torrbruk kg/m 2 generell armering* Blockbredd mm Fullfog Sträng 1 var tredje fog 2 var tredje fog , , , , , , , ,0 Fogarna får ej ha genomgående armering och skall tätas inifrån mot luftläckage och utifrån mot fukt. Varma och kalla byggnader skall alltid avskiljas från varandra. Dilatationsfogen utförs lämpligen över stöd som t.ex. mellanväggar. Antalet löpmeter Bi-stål kan variera beroende på antalet hörn och öppningar. * För beräkning av armering till väggar utsatta för marktryck, kontakta byggets konstruktör. Finja Betong AB nov
