1 Lättklinkerblock med isolering Finja Betong Arbetsanvisning Ergotherm Ergotherm Plus 350 För Ergotherm Plus 400 hänvisas till separat arbetsanvisning.

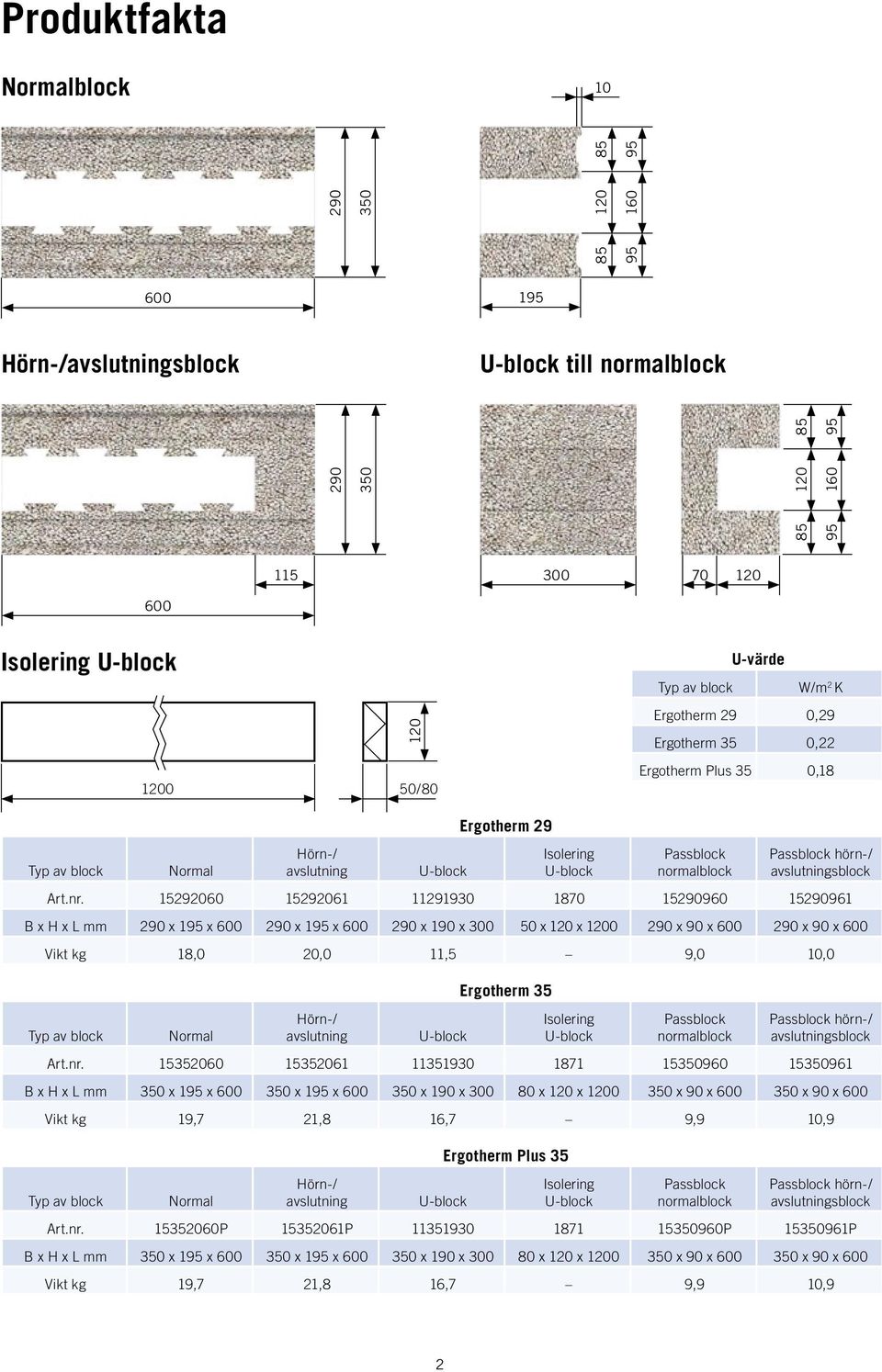

2 Produktfakta Normalblock Hörn-/avslutningsblock till normalblock Isolering /80 U-värde Typ av block W/m 2 K Ergotherm 29 0,29 Ergotherm 35 0,22 Ergotherm Plus 35 0,18 Typ av block Normal Hörn-/ avslutning Ergotherm 29 Isolering Passblock normalblock Passblock hörn-/ avslutningsblock Art.nr B x H x L mm 290 x 195 x x 195 x x 190 x x 120 x x 90 x x 90 x 600 Vikt kg 18,0 20,0 11,5 9,0 10,0 Typ av block Normal Hörn-/ avslutning Ergotherm 35 Isolering Passblock normalblock Passblock hörn-/ avslutningsblock Art.nr B x H x L mm 350 x 195 x x 195 x x 190 x x 120 x x 90 x x 90 x 600 Vikt kg 19,7 21,8 16,7 9,9 10,9 Typ av block Normal Hörn-/ avslutning Ergotherm Plus 35 Isolering Passblock normalblock Passblock hörn-/ avslutningsblock Art.nr P P P P B x H x L mm 350 x 195 x x 195 x x 190 x x 120 x x 90 x x 90 x 600 Vikt kg 19,7 21,8 16,7 9,9 10,9 2

3 Lättklinkerbalkar isolerade I princip lika normalblock dock utan spår för armering. Ergotherm 29 Art.nr B x H x L mm 290 x 190 x x 190 x x 190 x x 190 x x 190 x x 190 x 3590 Vikt kg Lastkapacitet kn/lpm 25,0 20,0 14,0 6,5 4,0 3,0 Ergotherm 35 Art.nr B x H x L mm 350 x 190 x x 190 x x 190 x x 190 x x 190 x x 190 x 3590 Vikt kg Lastkapacitet kn/lpm 25,0 20,0 14,0 6,5 4,0 3,0 Murbruk Art.nr Murbruk B, art.nr KC Mur & Putsbruk B Putsbruk Universal Nätfäste för stålnät. Artikelnr: st/kartong Insida vägg Utsida vägg stålnät Grundning Art.nr Grundningsbruk A Stockning Art.nr Puts & Murbruk C, 0 3* Art.nr Puts & Murbruk C, 0 3* Utsida vägg glasfibernät Art.nr KC Putsbruk B, 0 3, Art.nr Putsbruk B, 0 3 Art.nr Puts & Murbruk C, 0 3* För mer krävande miljöer Art.nr KC Putsbruk B, 0 3 Art.nr Putsbruk B, 0 3 Art.nr Cementbruk A, 0 3 * Puts & Murbruk C finns även som pumpbart med art.nr Tillbehör Ø 4 30 Ø 4 200/ / Armering bistål Z-kramla I-kramla Insida vägg Utsida vägg Ergotherm 29 Ergotherm 35 Ergotherm Plus 35 Art.nr Benämning Bi 40 ob Bi 40 fz 4 mm ZL rostfri 4 mm ZL rostfri I-kramla polyamid B x H x L mm 30 x 4 x x 4 x x 4 x x 4 x x 3,5 x 250 Övrigt Obehandlat 80 m/bunt Varmförzinkat 200 m/bunt 100 st/kartong Stålnät Glasfibernät Grundplåt Art.nr Bredd mm Övrigt Svetsat, vfz, rutor 19 mm, tråd Ø 1,05 mm, 25 m/rulle Rutor 6 mm 50 m/rulle Längd 2000 mm 3

4 Väggsektion Utvändig puts med stålnät Grunda med Grundningsbruk A ca 5 kg/m 2. Näta ytan med stålnät som monteras med Universal Nätfäste och lämplig spik. När Grundningsbruk A har vittorkat påför Puts och Murbruk C 0 3 ca 20 kg/m 2. Total putstjocklek ca 13 mm. Utvändig puts med glasfibernät Grunda med Putsbruk B 0 3 ca 20 kg/m 2. Glasfibernätet ska bäddas in helt i det blöta bruket. När Putsbruk B har vittorkat påför Puts och Murbruk C 0 3 eller 0 1 ca 10 kg/m 2. Total putstjocklek ca 15 mm. Invändig puts med stålnät Näta ytan med stålnät som monteras med Universal Nätfäste och lämplig spik. Påför Puts och Murbruk C 0 3 ca 20 kg/m 2. Total putstjocklek ca. 10 mm. Invändig puts med glasfibernät Påför Puts och Murbruk C 0 3 ca 12 kg/m 2 och bädda in glasfibernätet helt i det blöta bruket. Påför Puts och Murbruk C 0 3 ca 8 kg/m 2 vått i vått med det första putspåslaget. Total putstjocklek ca 10mm. För väggar under mark används murblock. För krävande miljöer kontakta din Finjarepresentant. B C A en skall placeras på samma nivå i samtliga väggar så att en sammanhängande armerad krans runt byggnaden erhålls. Sprickfördelande armering i första och sista fogen däremellan se sidan 6. Vid öppningar se respektive detalj sidan 5. Luftrum mellan isolering Stötfogsfri strängmurning Murbruk B Åtgång ca 35 kg/m 2 Ergotherm 29 Åtgång ca 40 kg/m 2 Ergotherm 35 D E Erforderlig dränering Finja L-element 4

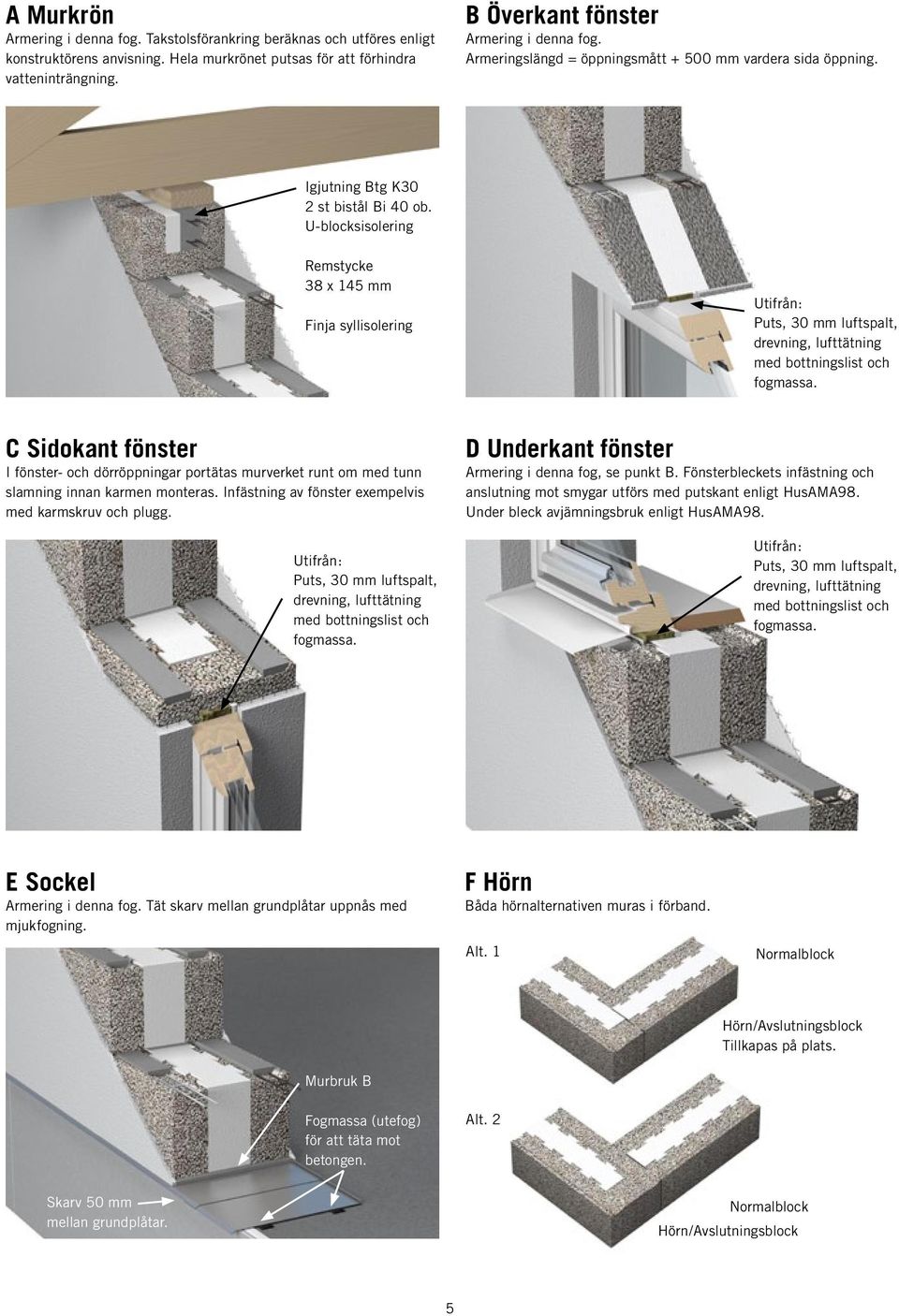

5 A Murkrön Armering i denna fog. Takstolsförankring beräknas och utföres enligt konstruktörens anvisning. Hela murkrönet putsas för att förhindra vatteninträngning. B Överkant fönster Armering i denna fog. Armeringslängd = öppningsmått mm vardera sida öppning. Igjutning Btg K30 2 st bistål Bi 40 ob. sisolering Remstycke 38 x 145 mm Finja syllisolering Utifrån: Puts, 30 mm luftspalt, drevning, lufttätning med bottningslist och fogmassa. C Sidokant fönster I fönster- och dörröppningar portätas murverket runt om med tunn slamning innan karmen monteras. Infästning av fönster exempelvis med karmskruv och plugg. Utifrån: Puts, 30 mm luftspalt, drevning, lufttätning med bottningslist och fogmassa. D Underkant fönster Armering i denna fog, se punkt B. Fönsterbleckets infästning och anslutning mot smygar utförs med putskant enligt HusAMA98. Under bleck avjämningsbruk enligt HusAMA98. Utifrån: Puts, 30 mm luftspalt, drevning, lufttätning med bottningslist och fogmassa. E Sockel Armering i denna fog. Tät skarv mellan grundplåtar uppnås med mjukfogning. F Hörn Båda hörnalternativen muras i förband. Alt. 1 Normalblock Murbruk B Fogmassa (utefog) för att täta mot betongen. Alt. 2 Hörn/Avslutningsblock Tillkapas på plats. Skarv 50 mm mellan grundplåtar. Normalblock Hörn/Avslutningsblock 5

6 Väggelevationer Generell armering i första och sista fogen, däremellan minst i var 3:e fog. Över och under öppningar där det ej sammanfaller med generell armering se sidan 4 och sidan 5. armering lättklinkerbalk Längd armering i första fog över och under öppning där det ej sammanfaller med generell armering Längd lättklinkerbalk, upplagslängd > 250 mm 250 >250 öppning > Lättklinkerbalk Eventuella passblock placeras i valfri höjd Avslutningsblock Normalblock Yttre och inre blockdelen förbinds med 4 st kramlor per m 2. (X=kramla). Obs! I-kramla av polyamid till Ergotherm Plus. Nätning nätskarv: stålnät > 50 mm, glasfibernät > 100 mm nätbredd 1000 mm Öppning Insida + utsida Hela väggen grundas före nätning. Stålnätet fästs in med Universal Nätfäste per m 2. Glasfibernätet smetas in i det blöta putsbruket. Vid samtliga hörn runt öppningar i vägg sätts extra förstärkningsnät i formatet 250 x 500 mm. Vid flera lager med nät sätts alltid dessa diagonala nät ytterst. 6

7 Armeringsdetaljer Väggar som muras med Ergotherm ska armeras. Omfattning och utförande ska beräknas av en konstruktör. Har armeringen endast sprickfördelande verkan kan nedanstående detaljer utnyttjas. Generell armering i fog > 1000 mm centrumavstånd mellan skarv insida och skarv utsida skarv > 500 mm insida Centrum armeringsskarvar i samma fog förskjuts. Insida miljöklass 1 st Bi 40 ob alt. obeh. kamstänger. Utsida miljöklass 2 st Bi 40 fz alt. rostfria kamstänger. Armering placeras minst 25 mm från blockets ytterkant. skarv > 500 mm utsida Generell armering i hörnfog Täckskikt 25 mm klarar alla miljöklasser. Dock måste armeringens behandling anpassas till resp. miljöklass. Kramlor yttre och inre del För att förbinda inre och yttre blockdel monteras en styck I-kramla av nylon alternativt rostfri kramla på varje block i vartannat skift vilket ger en åtgång på ca 4 st kramlor/m 2 vägg. Spår i cellplasten visar var kramlan skall placeras. En tråd av bistålet klipps av och stegen bockas på plats. Ergotherm Plus I-kramla polyamid Ergotherm Rostfri Z-kramla 7

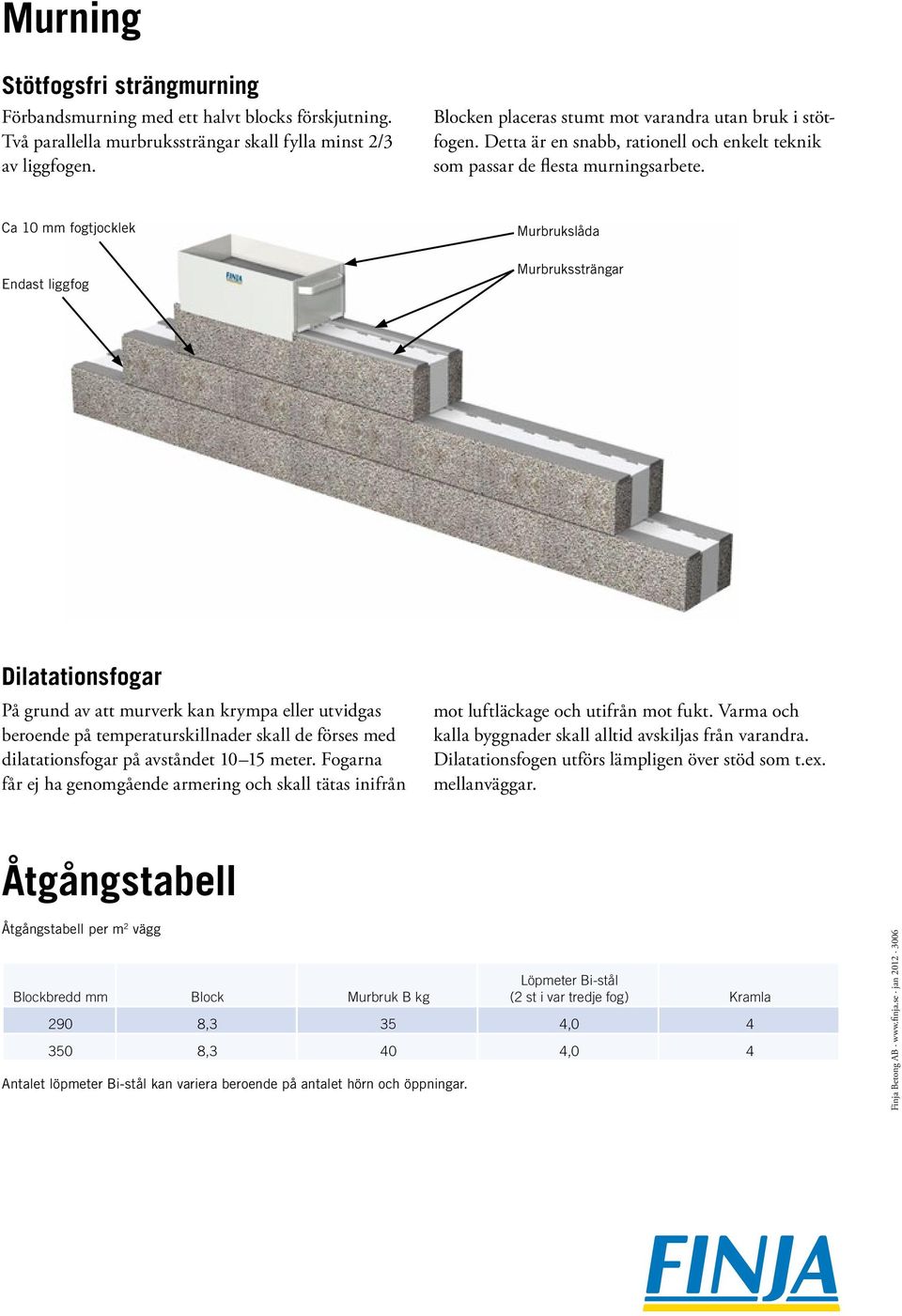

8 Murning Stötfogsfri strängmurning Förbandsmurning med ett halvt blocks förskjutning. Två parallella murbrukssträngar skall fylla minst 2/3 av liggfogen. Blocken placeras stumt mot varandra utan bruk i stötfogen. Detta är en snabb, rationell och enkelt teknik som passar de flesta murningsarbete. Ca 10 mm fogtjocklek Murbrukslåda Endast liggfog Murbrukssträngar Dilatationsfogar På grund av att murverk kan krympa eller utvidgas beroende på temperaturskillnader skall de förses med dilatationsfogar på avståndet meter. Fogarna får ej ha genomgående armering och skall tätas inifrån mot luftläckage och utifrån mot fukt. Varma och kalla byggnader skall alltid avskiljas från varandra. Dilatationsfogen utförs lämpligen över stöd som t.ex. mellanväggar. Åtgångstabell Åtgångstabell per m 2 vägg Blockbredd mm Block Murbruk B kg Antalet löpmeter Bi-stål kan variera beroende på antalet hörn och öppningar. Löpmeter Bi-stål (2 st i var tredje fog) Kramla 290 8,3 35 4, ,3 40 4,0 4 Finja Betong AB jan
