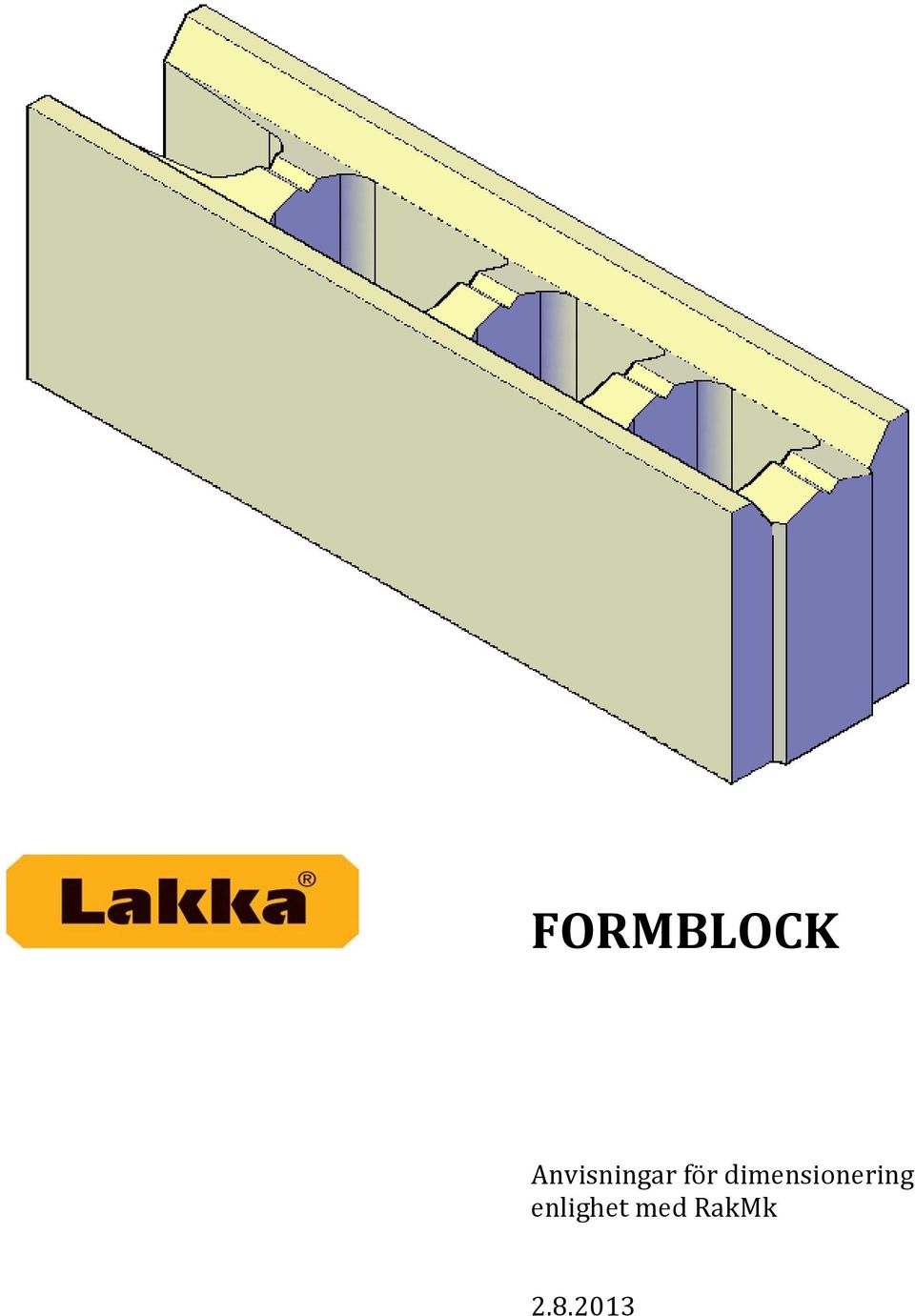

1 FORMBLOCK Anvisningar för dimensionering enlighet med RakMk

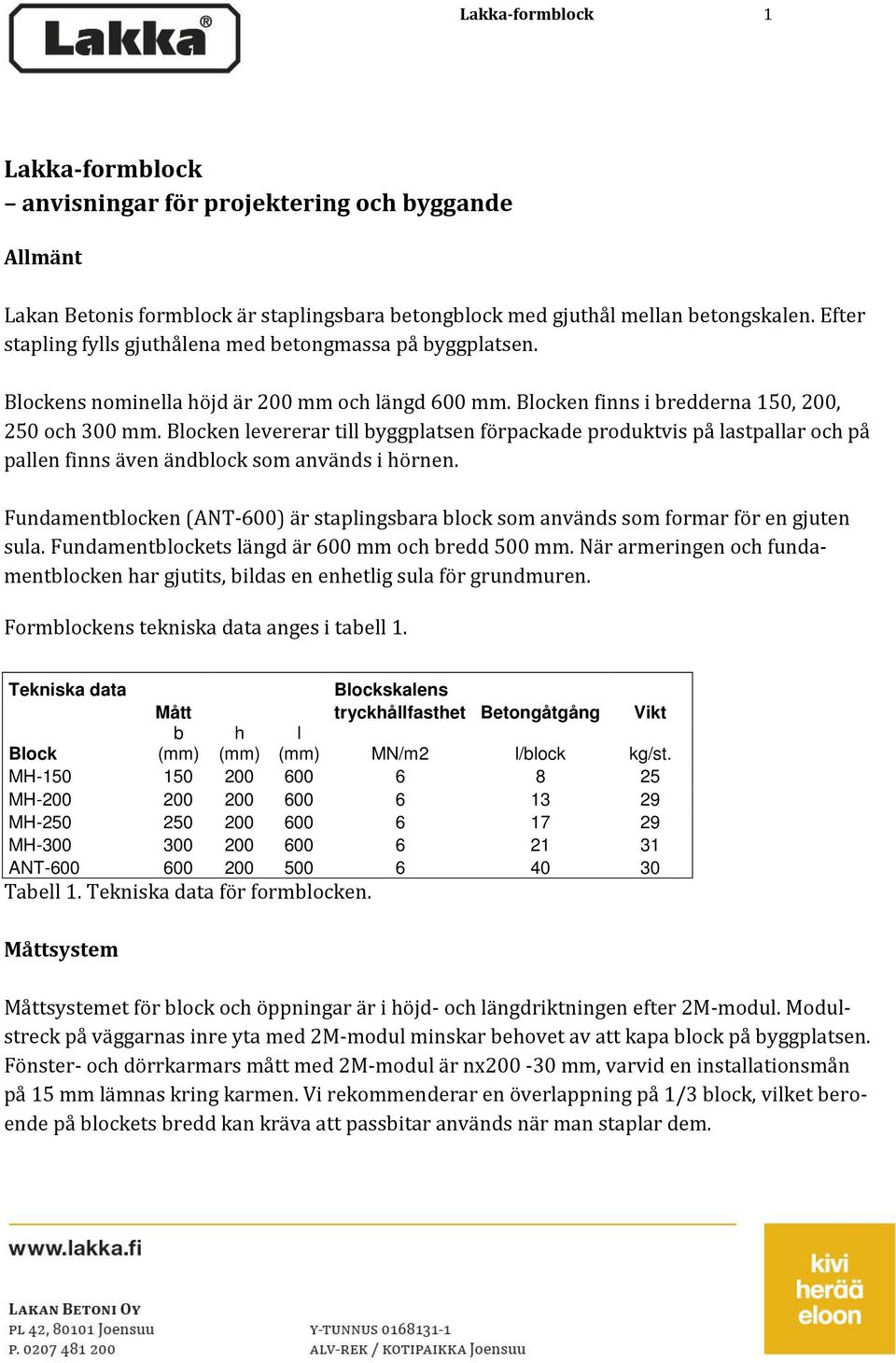

2 Lakka-formblock 1 Lakka-formblock anvisningar för projektering och byggande Allmänt Lakan Betonis formblock är staplingsbara betongblock med gjuthål mellan betongskalen. Efter stapling fylls gjuthålena med betongmassa på byggplatsen. Blockens nominella höjd är 200 mm och längd 600 mm. Blocken finns i bredderna 150, 200, 250 och 300 mm. Blocken levererar till byggplatsen förpackade produktvis på lastpallar och på pallen finns även ändblock som används i hörnen. Fundamentblocken (ANT-600) är staplingsbara block som används som formar för en gjuten sula. Fundamentblockets längd är 600 mm och bredd 500 mm. När armeringen och fundamentblocken har gjutits, bildas en enhetlig sula för grundmuren. Formblockens tekniska data anges i tabell 1. Tekniska data Block Blockskalens Mått tryckhållfasthet Betongåtgång Vikt b h l (mm) (mm) (mm) MN/m2 l/block kg/st. MH MH MH MH ANT Tabell 1. Tekniska data för formblocken. Måttsystem Måttsystemet för block och öppningar är i höjd- och längdriktningen efter 2M-modul. Modulstreck på väggarnas inre yta med 2M-modul minskar behovet av att kapa block på byggplatsen. Fönster- och dörrkarmars mått med 2M-modul är nx mm, varvid en installationsmån på 15 mm lämnas kring karmen. Vi rekommenderar en överlappning på 1/3 block, vilket beroende på blockets bredd kan kräva att passbitar används när man staplar dem.

Blocken levererar till byggplatsen förpackade produktvis på lastpallar och på pallen finns även ändblock som används i hörnen.

3 Lakka-formblock 2 Dimensioneringsanvisningar Lakkas formblock är gjutformar i vilka platsgjuten betong och armering utgör den bärande konstruktionen. Konstruktionerna dimensioneras enligt följande instruktioner: - RakMk B1 (Konstruktioners säkerhet och belastningar) - RakMk B2 (Bärande konstruktioner) - RakMk B4 (Betongkonstruktioner) - RakMk B9 (Konstruktioner av betongblock) Vid dimensioneringen av fundamentblock tillämpas förutom ovanstående även följande anvisningar: - RakMk B3 (Geokonstruktioner) I beräkningarna beaktas som effektiv tvärsnittsyta för konstruktionen endast de delar av blocket som gjuts på plats. De mått som har använts i beräkningarna för Lakka-formblocken visas i tabellerna 2 och 3. Total tjocklek Effektiv tjocklek Tvärsnittets effektiva bredd / m Block h (mm) h c (mm) b c (mm/m) (1000 mm - klackar (mm)) MH MH MH MH ANT Tabell 2. Formblockens beräkningsmått i enlighet med anvisningen B9. Block Effektiv yta A c (mm 2 /m) Ac = hc * bc MH MH MH MH ANT Tabell 3. Effektiv tvärsnittsyta för formblockens platsgjutna betongsektion.

(Konstruktioner av betongblock) Vid dimensioneringen av fundamentblock tillämpas förutom ovanstående även följande anvisningar: - RakMk B3 (Geokonstruktioner) I beräkningarna beaktas som effektiv

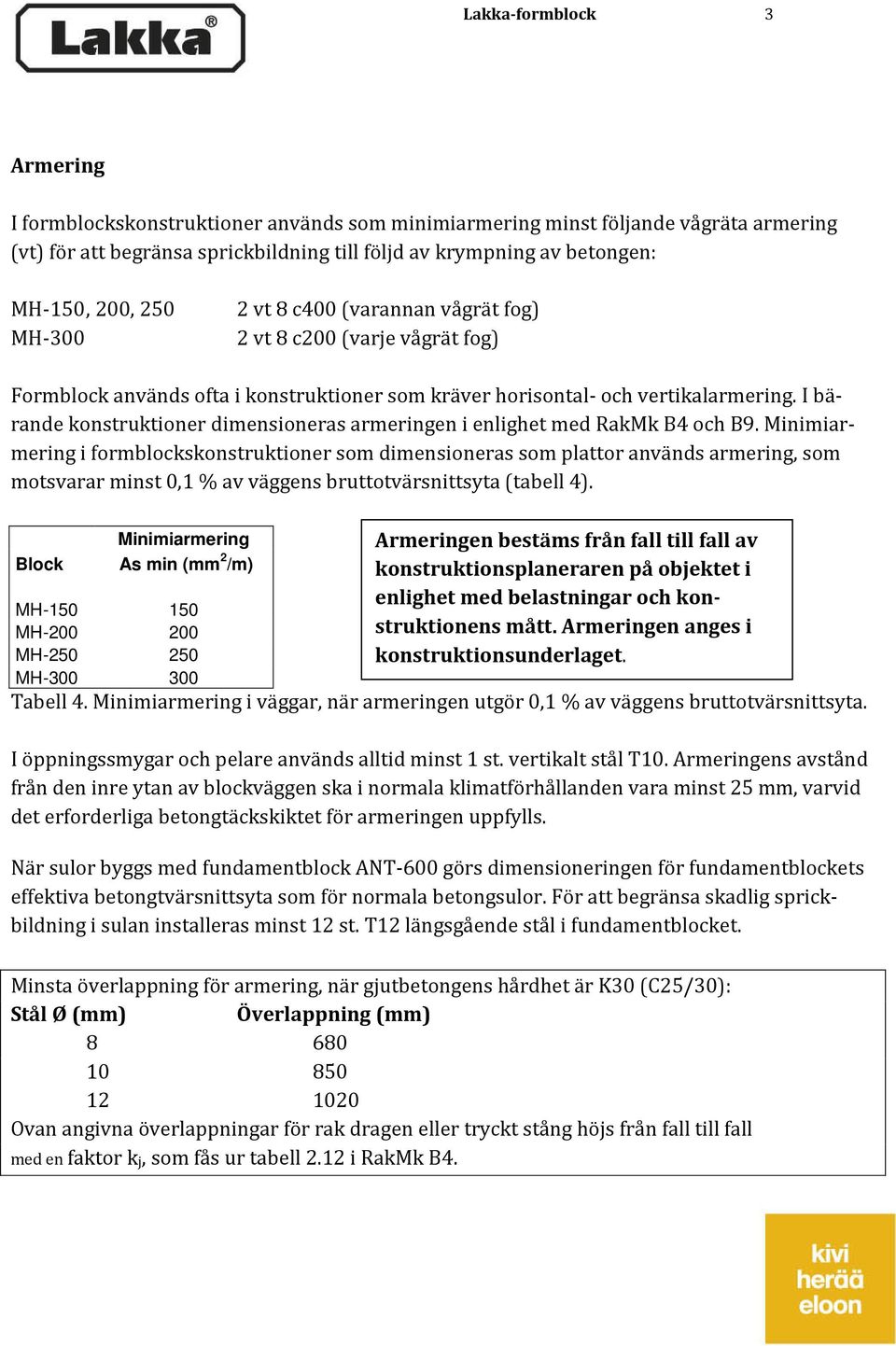

4 Lakka-formblock 3 Armering I formblockskonstruktioner används som minimiarmering minst följande vågräta armering (vt) för att begränsa sprickbildning till följd av krympning av betongen: MH-150, 200, 250 MH vt 8 c400 (varannan vågrät fog) 2 vt 8 c200 (varje vågrät fog) Formblock används ofta i konstruktioner som kräver horisontal- och vertikalarmering. I bärande konstruktioner dimensioneras armeringen i enlighet med RakMk B4 och B9. Minimiarmering i formblockskonstruktioner som dimensioneras som plattor används armering, som motsvarar minst 0,1 % av väggens bruttotvärsnittsyta (tabell 4). Block Minimiarmering As min (mm 2 /m) MH MH MH MH Armeringen bestäms från fall till fall av konstruktionsplaneraren på objektet i enlighet med belastningar och konstruktionens mått. Armeringen anges i konstruktionsunderlaget. Tabell 4. Minimiarmering i väggar, när armeringen utgör 0,1 % av väggens bruttotvärsnittsyta. I öppningssmygar och pelare används alltid minst 1 st. vertikalt stål T10. Armeringens avstånd från den inre ytan av blockväggen ska i normala klimatförhållanden vara minst 25 mm, varvid det erforderliga betongtäckskiktet för armeringen uppfylls. När sulor byggs med fundamentblock ANT-600 görs dimensioneringen för fundamentblockets effektiva betongtvärsnittsyta som för normala betongsulor. För att begränsa skadlig sprickbildning i sulan installeras minst 12 st. T12 längsgående stål i fundamentblocket. Minsta överlappning för armering, när gjutbetongens hårdhet är K30 (C25/30): Stål Ø (mm) Överlappning (mm) Ovan angivna överlappningar för rak dragen eller tryckt stång höjs från fall till fall med en faktor kj, som fås ur tabell 2.12 i RakMk B4.

I bärande konstruktioner dimensioneras armeringen i enlighet med RakMk B4 och B9.

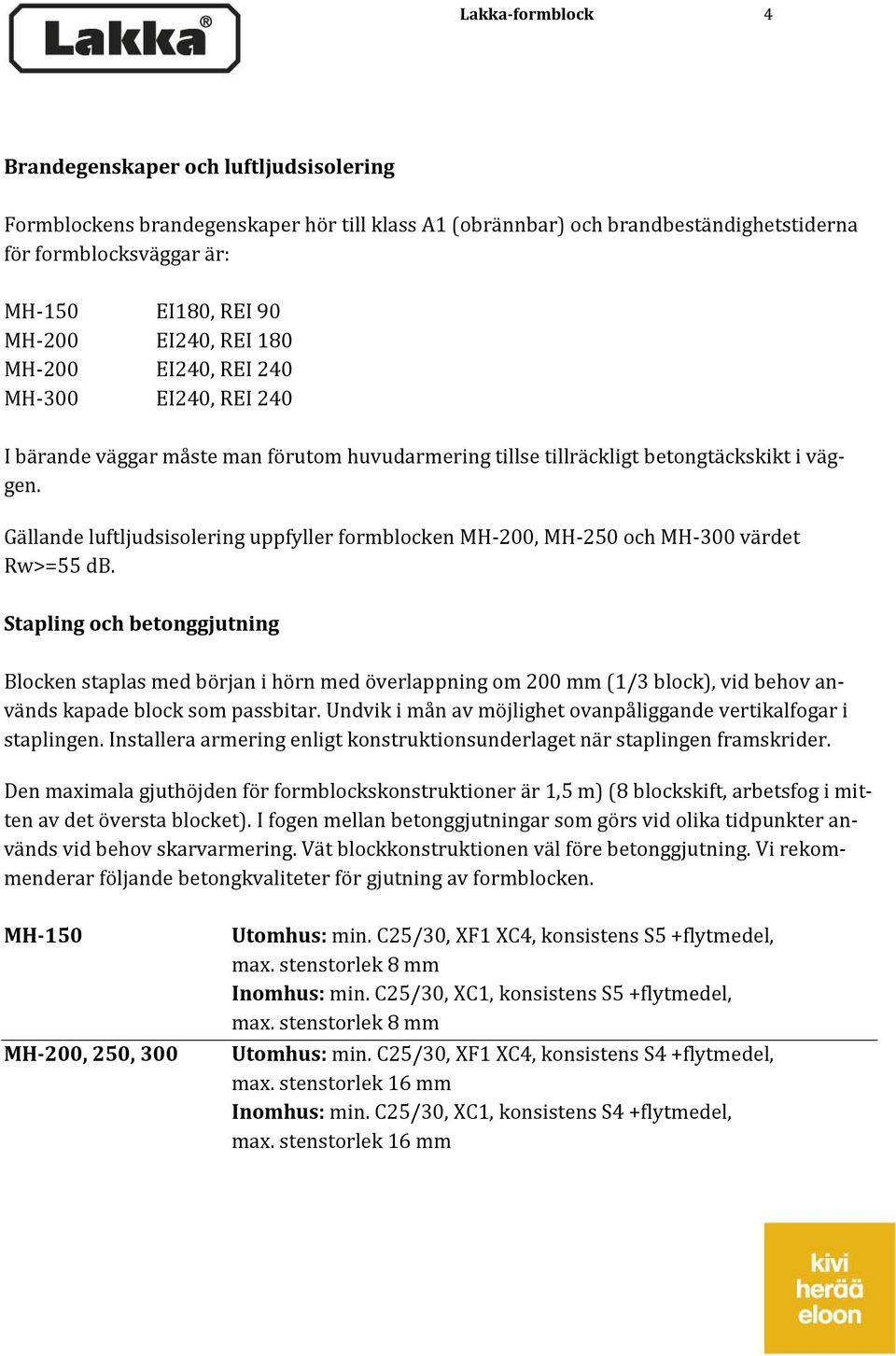

5 Lakka-formblock 4 Brandegenskaper och luftljudsisolering Formblockens brandegenskaper hör till klass A1 (obrännbar) och brandbeständighetstiderna för formblocksväggar är: MH-150 EI180, REI 90 MH-200 EI240, REI 180 MH-200 EI240, REI 240 MH-300 EI240, REI 240 I bärande väggar måste man förutom huvudarmering tillse tillräckligt betongtäckskikt i väggen. Gällande luftljudsisolering uppfyller formblocken MH-200, MH-250 och MH-300 värdet Rw>=55 db. Stapling och betonggjutning Blocken staplas med början i hörn med överlappning om 200 mm (1/3 block), vid behov används kapade block som passbitar. Undvik i mån av möjlighet ovanpåliggande vertikalfogar i staplingen. Installera armering enligt konstruktionsunderlaget när staplingen framskrider. Den maximala gjuthöjden för formblockskonstruktioner är 1,5 m) (8 blockskift, arbetsfog i mitten av det översta blocket). I fogen mellan betonggjutningar som görs vid olika tidpunkter används vid behov skarvarmering. Vät blockkonstruktionen väl före betonggjutning. Vi rekommenderar följande betongkvaliteter för gjutning av formblocken. MH-150 MH-200, 250, 300 Utomhus: min. C25/30, XF1 XC4, konsistens S5 +flytmedel, max. stenstorlek 8 mm Inomhus: min. C25/30, XC1, konsistens S5 +flytmedel, max. stenstorlek 8 mm Utomhus: min. C25/30, XF1 XC4, konsistens S4 +flytmedel, max. stenstorlek 16 mm Inomhus: min. C25/30, XC1, konsistens S4 +flytmedel, max. stenstorlek 16 mm

Gällande luftljudsisolering uppfyller formblocken MH-200, MH-250 och MH-300 värdet Rw>=55 db.

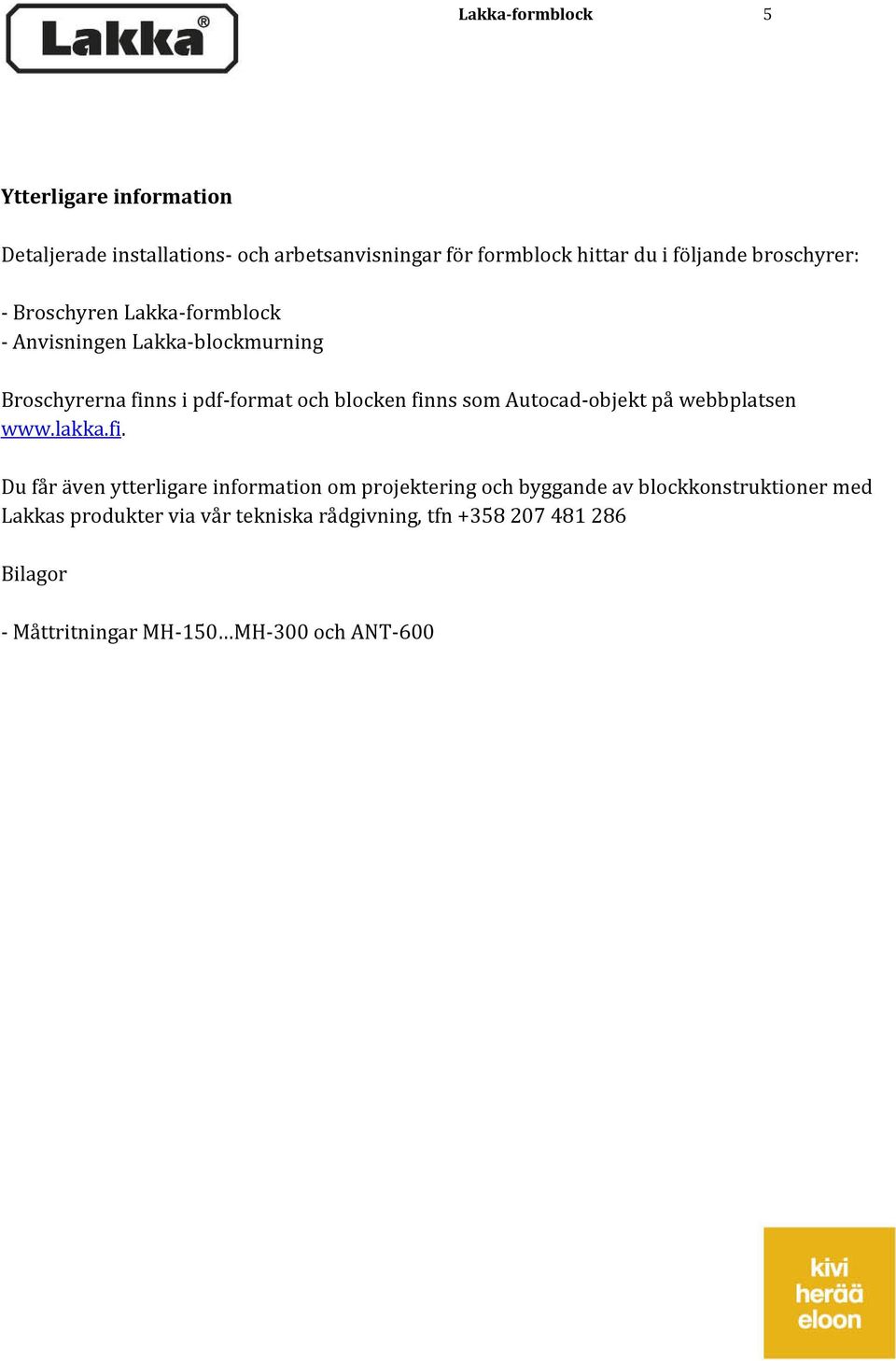

6 Lakka-formblock 5 Ytterligare information Detaljerade installations- och arbetsanvisningar för formblock hittar du i följande broschyrer: - Broschyren Lakka-formblock - Anvisningen Lakka-blockmurning Broschyrerna finns i pdf-format och blocken finns som Autocad-objekt på webbplatsen Du får även ytterligare information om projektering och byggande av blockkonstruktioner med Lakkas produkter via vår tekniska rådgivning, tfn Bilagor - Måttritningar MH-150 MH-300 och ANT-600

som Autocad-objekt på webbplatsen www.lakka.fi.
