1 SPRICKBILDNING I BETONGGOLV Alberto León 25 oktober 2017 Research Institutes of Sweden HÅLLBAR SAMHÄLLSBYGGNAD CBI BETONGINSTITUTET

2 Innehåll Allmänt om sprickor i betonggolv Utredningar av sprickor i betonggolv Hur bygger man en betonggolv? Rekommendationer för utförandet Sammanfattning

3 Allmänt om sprickor i betonggolv Normer, standard och AMA? Sprickbredden kan behöva begränsas av följande anledningar: Bärighet, konstruktionstyp Beständighet, armeringskorrosion Vattentäthet Gastäthet Hygien Ljudisolering Utseende 3

4 Allmänt om sprickor i betonggolv Normer, standard och AMA? I AMA Hus finns det inga toleranser eller krav när det gäller sprickbredd i betonggolv av platsgjuten betong. Sprickor breddare än 0,3 mm kan uppfattas som störande och kan leda till bekymmer för allmänheten. 4

5 Allmänt om sprickor i betonggolv Ex. på betonggolv med mindre krav från beställaren Inomhus betonggolv med plastiska krympsprickor, där ett flyttande golv ska gjutas och ett parkettgolv ska läggas 5

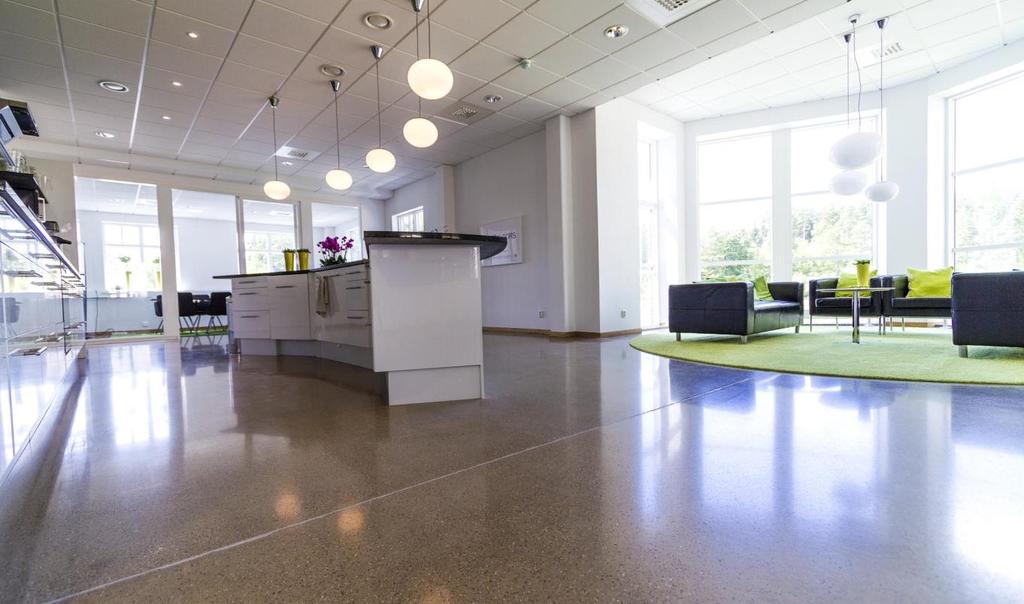

6 Allmänt om sprickor i betonggolv Ex. på betonggolv med hårda krav från beställaren Sprickfritt betonggolv 6

7 Allmänt om sprickor i betonggolv Ex. på betonggolv med hårda krav från beställaren Pendeltågstation Odenplan, Stockholm 7

8 Allmänt om sprickor i betonggolv Ex. på betonggolv med hårda krav från beställaren 8 Betonggolv spricker inom acceptabel bredd ( 0,1-0,2 mm utseendeskäl).

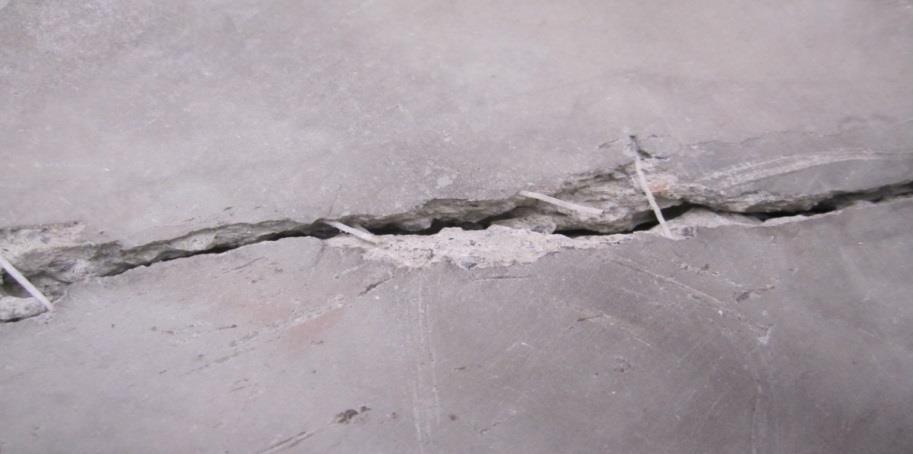

9 Allmänt om sprickor i betonggolv Ex. på betonggolv med krav från beställaren men Industrigolv där utseendet och brukbarhet påverkas

10 Allmänt om sprickor i betonggolv Ex. på betonggolv med krav från beställaren men Betonggolv med sättningar Gammalt betonggolv Nytt betonggolv

11 Utredning av skador på betonggolv Syfte Tvist mellan beställaren och utföraren (entreprenören) Vad är det som är fel? Vem betalar notan? Utföra tillståndsbedömningar, beräkna konstruktionens bärförmåga, beständighet och livslängd Skapa underlag för lämpligt reparationsåtgärd. 11

12 Utredning av skador på betonggolv Var är det som är fel? Borrprovtagning, en enkel metod för utredningen Beläggning Pågjutning Gammal betong Ny betong 12

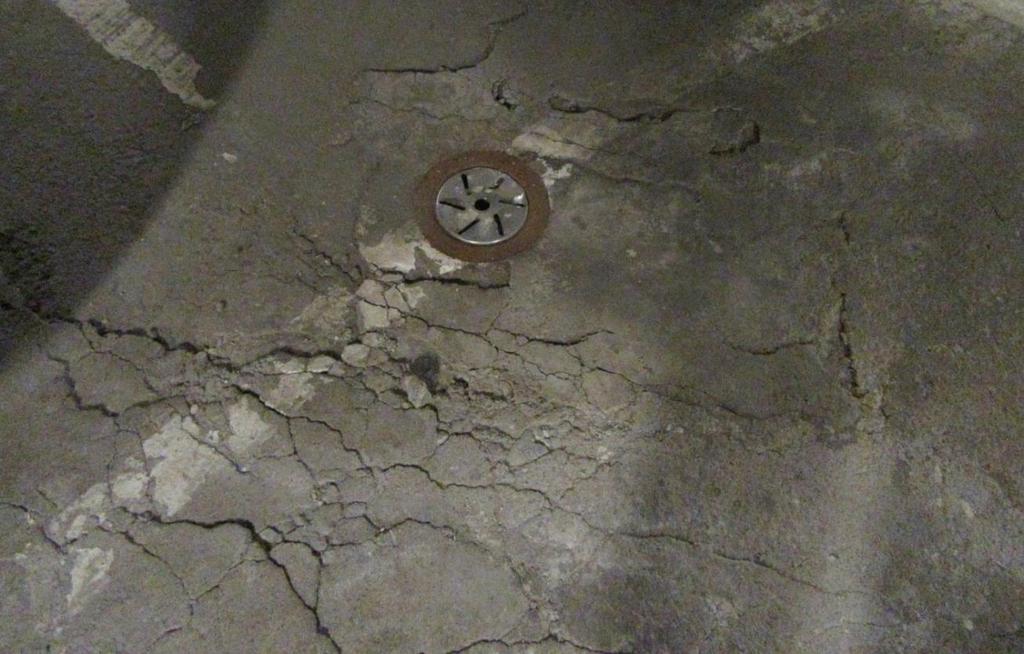

13 Utredning av skador på betonggolv Var är det som är fel? Ostabilt, rörligt underlag: Viktigt med extrainsatser t.ex. armera pågjutningen 13 Skador i pågjutningen på prefabricerade håldäckselement

Golvkonstruktioner i uppvärmda lokaler Säkerhetsklass 2 - Kompetensklass 2 -

14 Utredning av skador på betonggolv Vad säger allmänna föreskrifter och konstruktionshandlingarna? Golvkonstruktioner i uppvärmda lokaler Säkerhetsklass 2 - Kompetensklass 2 - Livslängdsklass L100 Vald betong: hållfasthetsklass: C28/35, Vct,max: 0,60 Kontroll: Utförandeklass 2 Exponeringsklass: XC2 Täckande betongskikt normalt: 35 mm Armering 14

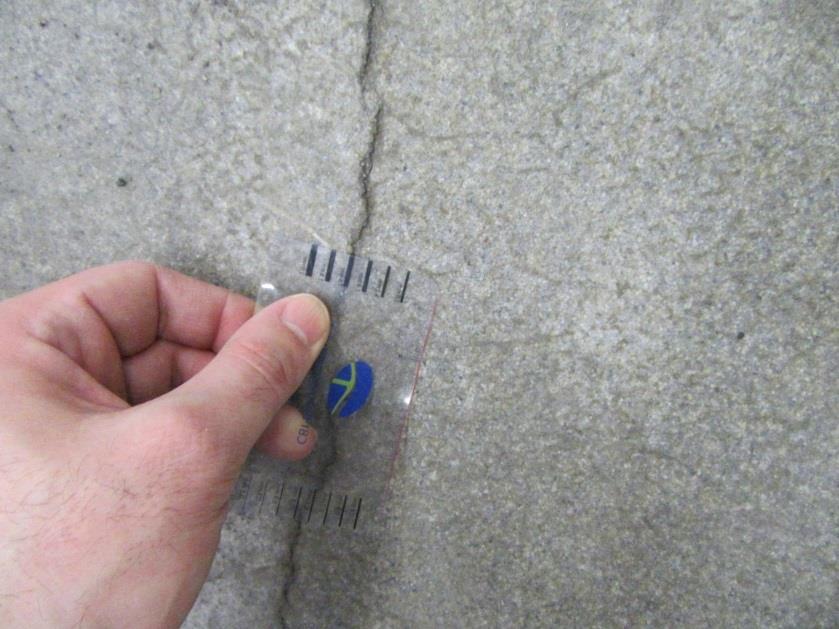

15 Utredning av skador på betonggolv Övriga sprickor i betonggolv Mottagningskontroll innan gjutning är viktig 15 Högt lufthalt i betonggolv + glättning = Delaminering

16 Utredning av skador på betonggolv Övriga sprickor i betonggolv Armeringskorrosion 16

17 Utredning av skador på betonggolv Kontroller Kontroll av reparationsåtgärder (injektering) 17

18 Hur bygger man ett betonggolv? Strategi för bättre betonggolv Utbilda beställaren. Ställ krav på golvets projektering och utförande. Kalla alla inblandade till startmöte. Bestäm vilka nivåer som skall gälla för kraven. Bestäm hur kravuppfyllnaden skall mätas. Välj bästa möjliga lösning. Håll fast vid denna lösning genom alla processens led. Kontrollera och följ upp arbetet. 18

19 Hur bygger man ett betonggolv? Exempel för strategi för bättre betonggolv Att undvika okontrollerad sprickbildning Problem: Krympsprickor Lösningar: Eliminera orsakerna Begränsa konsekvenserna 19 Minska krympningen Minska tvånget Armera Lägg in fogar

20 Hur bygger man ett betonggolv? Exempel för strategi för bättre betonggolv Eliminera orsakerna. Reducera krympningen Minska vattenmängden. Minska cementpastainnehållet. Öka steninnehållet. Öka maximal stenstorlek. Höj relativa luftfuktigheten. Förbättra och förläng härdningen. Mindre krympning lägre spänning mindre sprickrisk 20

21 Hur bygger man ett betonggolv? Exempel för strategi för bättre betonggolv Eliminera orsakerna. Andra sätt att minska krympningen Krympreducerare Vakuumbehandling Krympningskompenserande betong Stenfyllnadsbetong 21

22 Hur bygger man ett betonggolv? Exempel för strategi för bättre betonggolv Begränsa konsekvenserna. Fogar Rörelsebehov i flera riktningar Lägg in fogar. Armera med lösa stänger eller nät. Använd fiberbetong. 22

23 Hur bygger man ett betonggolv? Exempel för strategi för bättre betonggolv Rekommendationer Efterbehandling och härdning Efterbehandling efter gjutning är viktig! Påverkar utseende, beständighet, livslängd och skötsel. 23

24 Sammanfattning I AMA Hus finns det inga toleranser eller krav när det gäller sprickbredd i betonggolv av platsgjuten betong, men sprickor breddare än 0,3 mm kan uppfattas som störande. Sprickbredden kan behöva begränsas av olika anledningar, t. ex. bärighet, beständighet, vattentäthet, ljudisolering, utseende. Därför: Utbilda beställaren. Ställa hårda krav på golvets projektering och utförande. Kalla och blanda in alla berörda (beställaren, konstruktörer, projektledare, entreprenören, produktleverantörer, kontrollanter, etc). Kontrollera och följ upp arbetet. Utredningar av sprickor är en process för att hitta felet, utföra bedömningar och skapa underlag till reparationsåtgärder. 24

25 Tack!
