Cembrit Multi Force. Brandskydd vid eldstäder och heta installationer. Rekommendationer för skyddande beklädnad.

Transkript

1 Cembrit Multi Force Brandskydd vid eldstäder och heta installationer Rekommendationer för skyddande beklädnad.

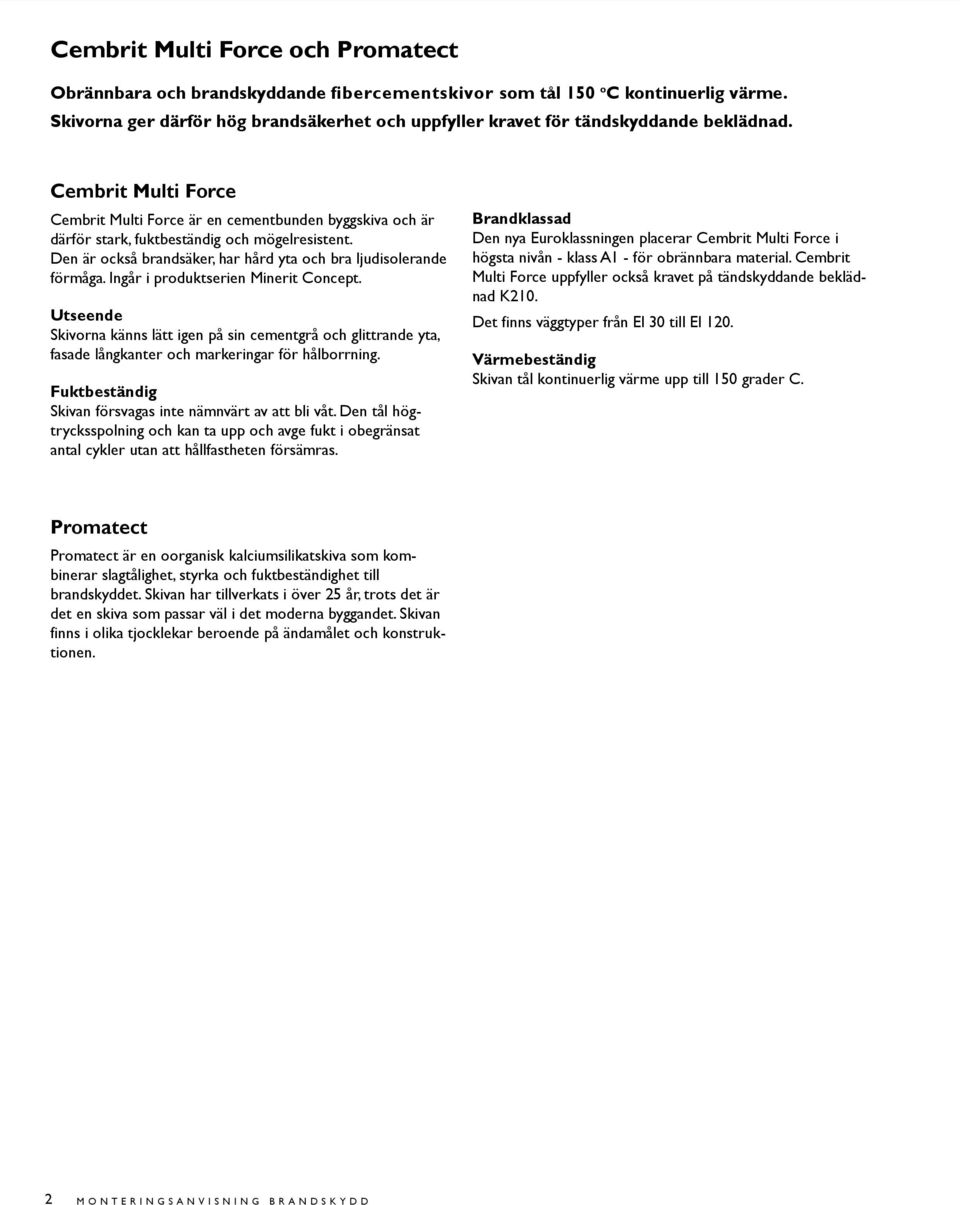

2 Cembrit Multi Force och Promatect Obrännbara och brandskyddande fibercementskivor som tål 150 o C kontinuerlig värme. Skivorna ger därför hög brandsäkerhet och uppfyller kravet för tändskyddande beklädnad. Cembrit Multi Force Cembrit Multi Force är en cementbunden byggskiva och är därför stark, fuktbeständig och mögelresistent. Den är också brandsäker, har hård yta och bra ljudisolerande förmåga. Ingår i produktserien Minerit Concept. Utseende Skivorna känns lätt igen på sin cementgrå och glittrande yta, fasade långkanter och markeringar för hålborrning. Fuktbeständig Skivan försvagas inte nämnvärt av att bli våt. Den tål högtrycksspolning och kan ta upp och avge fukt i obegränsat antal cykler utan att hållfastheten försämras. Brandklassad Den nya Euroklassningen placerar Cembrit Multi Force i högsta nivån - klass A1 - för obrännbara material. Cembrit Multi Force uppfyller också kravet på tändskyddande beklädnad K210. Det finns väggtyper från El 30 till El 120. Värmebeständig Skivan tål kontinuerlig värme upp till 150 grader C. Promatect Promatect är en oorganisk kalciumsilikatskiva som kombinerar slagtålighet, styrka och fuktbeständighet till brandskyddet. Skivan har tillverkats i över 25 år, trots det är det en skiva som passar väl i det moderna byggandet. Skivan finns i olika tjocklekar beroende på ändamålet och konstruktionen. 2

3 Inbyggnad av rökkanaler Rökkanal av stål eller gjutjärn skall omges av schakt för att förhindra spridning av rökgaser till angränsande utrymmen och brandspridning vid soteld. Installationen måste dessutom vara utförd så att antändning av närliggande brännbara byggnadsdelar undviks. Kraven är lägst klass EI 15 för småhus och EI 60 i övrigt. Schakt motsvarande dessa krav utförs med Cembrit Multi Force eller Promatect, som är obrännbara och tål höga temperaturer. Stomme av plåtvinklar kan placeras på insidan, se figur nedan. Principskiss Beslag Huv Mantel Schaktinklädnad av Cembrit Multi Force alt Promatect H Tätning Rökkanal med yttertemperatur max 100 o C minst 50 mm 2x9 mm Cembrit Multi Force alt 15 mm Promatect H Distans Rökkanal av isolerat stål eller gjutjärn Cembritskruv CL SCR-WS 3,9x35 Plåtprofil L 50x50x0,6 Tätning Distansprofil Luftat utrymme EI 15 2 x 9 mm Cembrit Multi Force eller 15 mm Promatect H För mer information se BBR 21 5:4257 3

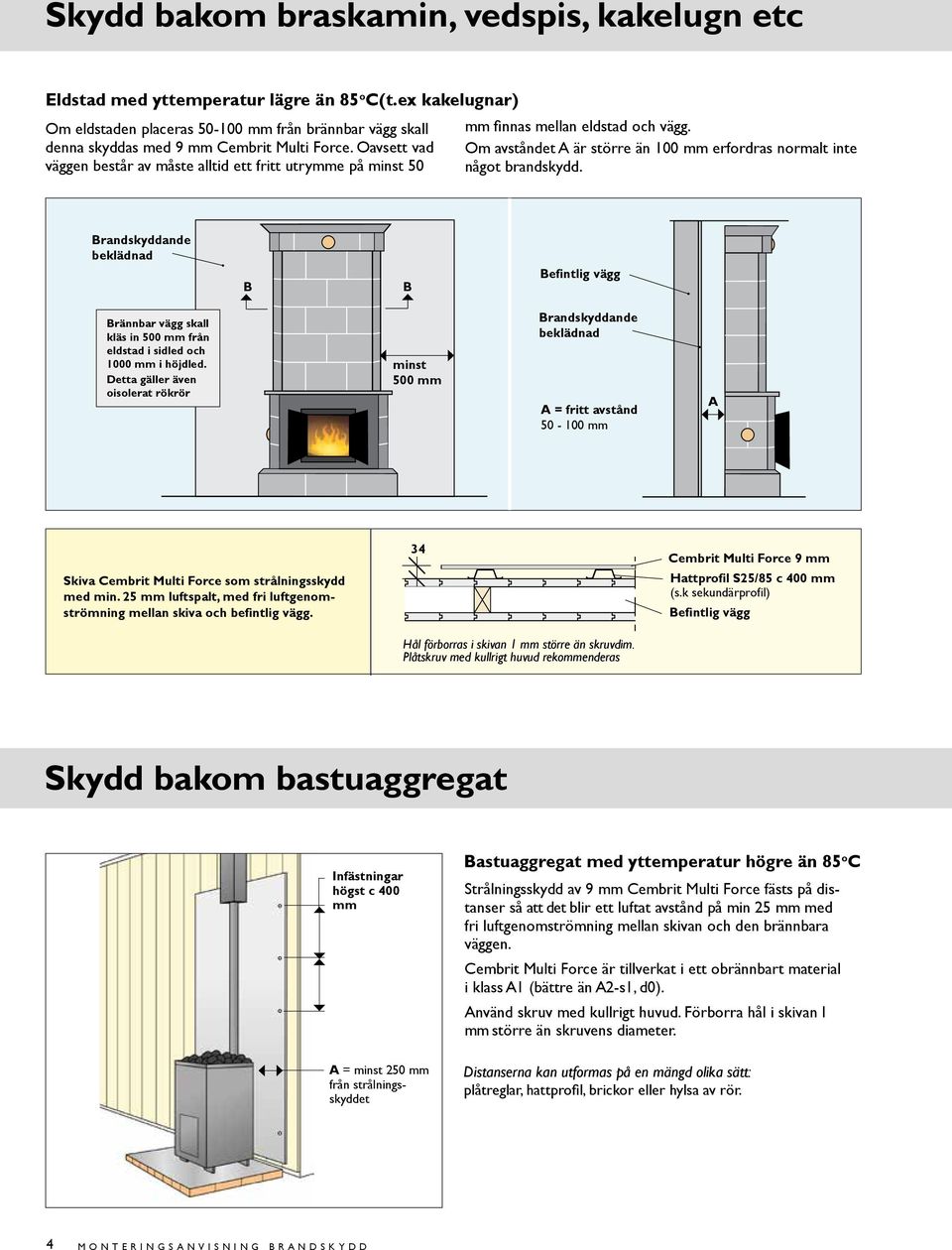

4 Skydd bakom braskamin, vedspis, kakelugn etc Eldstad med yttemperatur lägre än 85 o C(t.ex kakelugnar) Om eldstaden placeras mm från brännbar vägg skall denna skyddas med 9 mm Cembrit Multi Force. Oavsett vad väggen består av måste alltid ett fritt utrymme på minst 50 mm finnas mellan eldstad och vägg. Om avståndet A är större än 100 mm erfordras normalt inte något brandskydd. Brandskyddande beklädnad B B Befintlig vägg Brännbar vägg skall kläs in 500 mm från eldstad i sidled och 1000 mm i höjdled. Detta gäller även oisolerat rökrör minst 500 mm Brandskyddande beklädnad A = fritt avstånd mm A Skiva Cembrit Multi Force som strålningsskydd med min. 25 mm luftspalt, med fri luftgenomströmning mellan skiva och befintlig vägg. 34 Cembrit Multi Force 9 mm Hattprofil S25/85 c 400 mm (s.k sekundärprofil) Befintlig vägg Hål förborras i skivan 1 mm större än skruvdim. Plåtskruv med kullrigt huvud rekommenderas Skydd bakom bastuaggregat Infästningar högst c 400 mm A = minst 250 mm från strålningsskyddet Bastuaggregat med yttemperatur högre än 85 o C Strålningsskydd av 9 mm Cembrit Multi Force fästs på distanser så att det blir ett luftat avstånd på min 25 mm med fri luftgenomströmning mellan skivan och den brännbara väggen. Cembrit Multi Force är tillverkat i ett obrännbart material i klass A1 (bättre än A2-s1, d0). Använd skruv med kullrigt huvud. Förborra hål i skivan 1 mm större än skruvens diameter. Distanserna kan utformas på en mängd olika sätt: plåtreglar, hattprofil, brickor eller hylsa av rör. 4

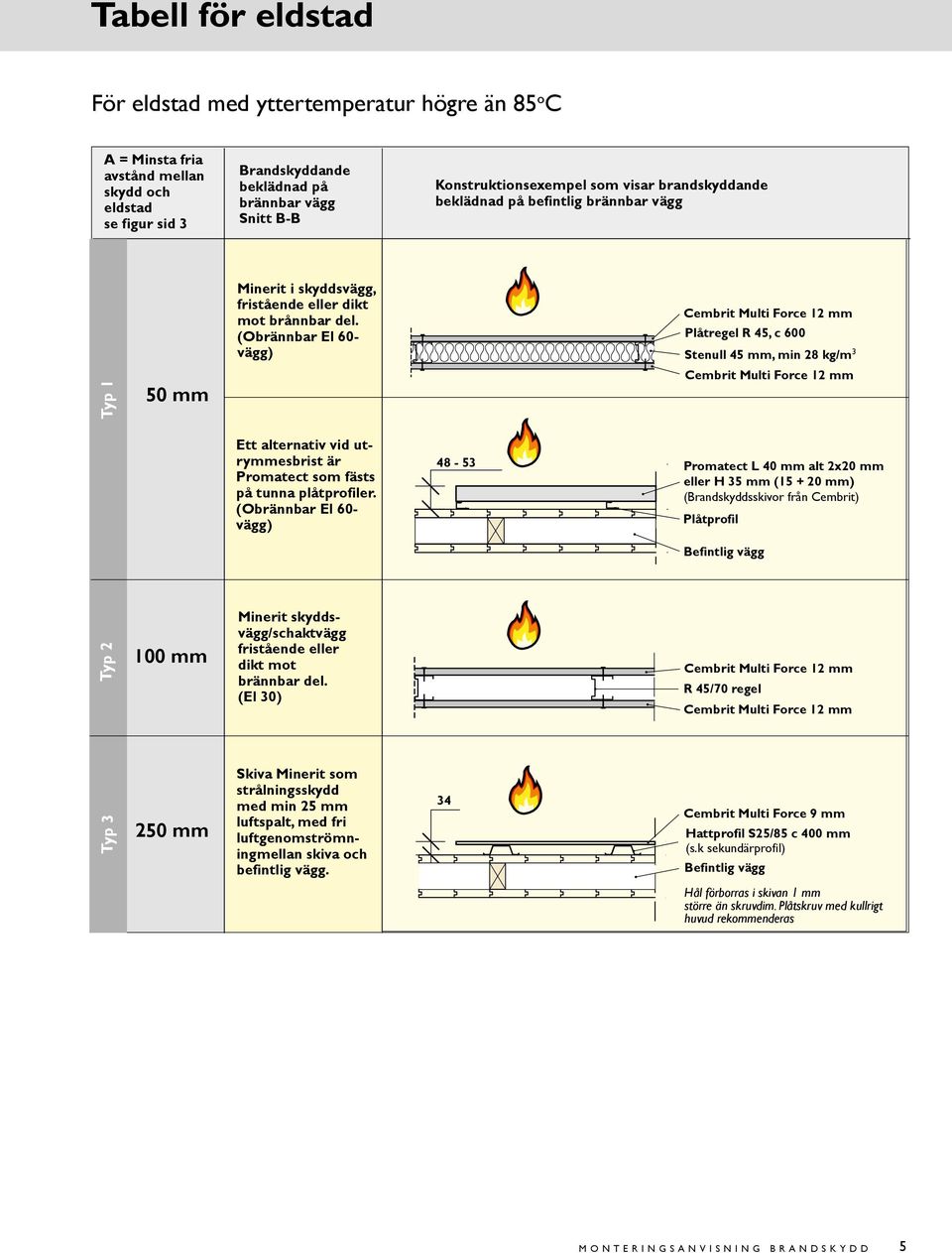

5 Tabell för eldstad För eldstad med yttertemperatur högre än 85 o C A = Minsta fria avstånd mellan skydd och eldstad se figur sid 3 Brandskyddande beklädnad på brännbar vägg Snitt B-B Konstruktionsexempel som visar brandskyddande beklädnad på befintlig brännbar vägg Typ 1 50 mm Minerit i skyddsvägg, fristående eller dikt mot brånnbar del. (Obrännbar El 60- vägg) Cembrit Multi Force 12 mm 12 mm 12 mm Plåtregel R 45, c 600 Stenull 45 mm, min 28 kg/m 3 Cembrit Multi Force 12 mm Ett alternativ vid utrymmesbrist är Promatect som fästs på tunna plåtprofiler. (Obrännbar El 60- vägg) Promatect L 40 mm alt 2x20 mm eller H 35 mm ( mm) (Brandskyddsskivor från Cembrit) Plåtprofil Befintlig vägg Typ mm Minerit skyddsvägg/schaktvägg fristående eller dikt mot brännbar del. (El 30) 12 mm 12 mm Cembrit Multi Force 12 mm R 45/70 regel Cembrit Multi Force 12 mm Typ mm Skiva Minerit som strålningsskydd med min 25 mm luftspalt, med fri luftgenomströmningmellan skiva och befintlig vägg. 34 Cembrit Multi Force 9 mm Hattprofil S25/85 c 400 mm (s.k sekundärprofil) Befintlig vägg Hål förborras i skivan 1 mm större än skruvdim. Plåtskruv med kullrigt huvud rekommenderas 5

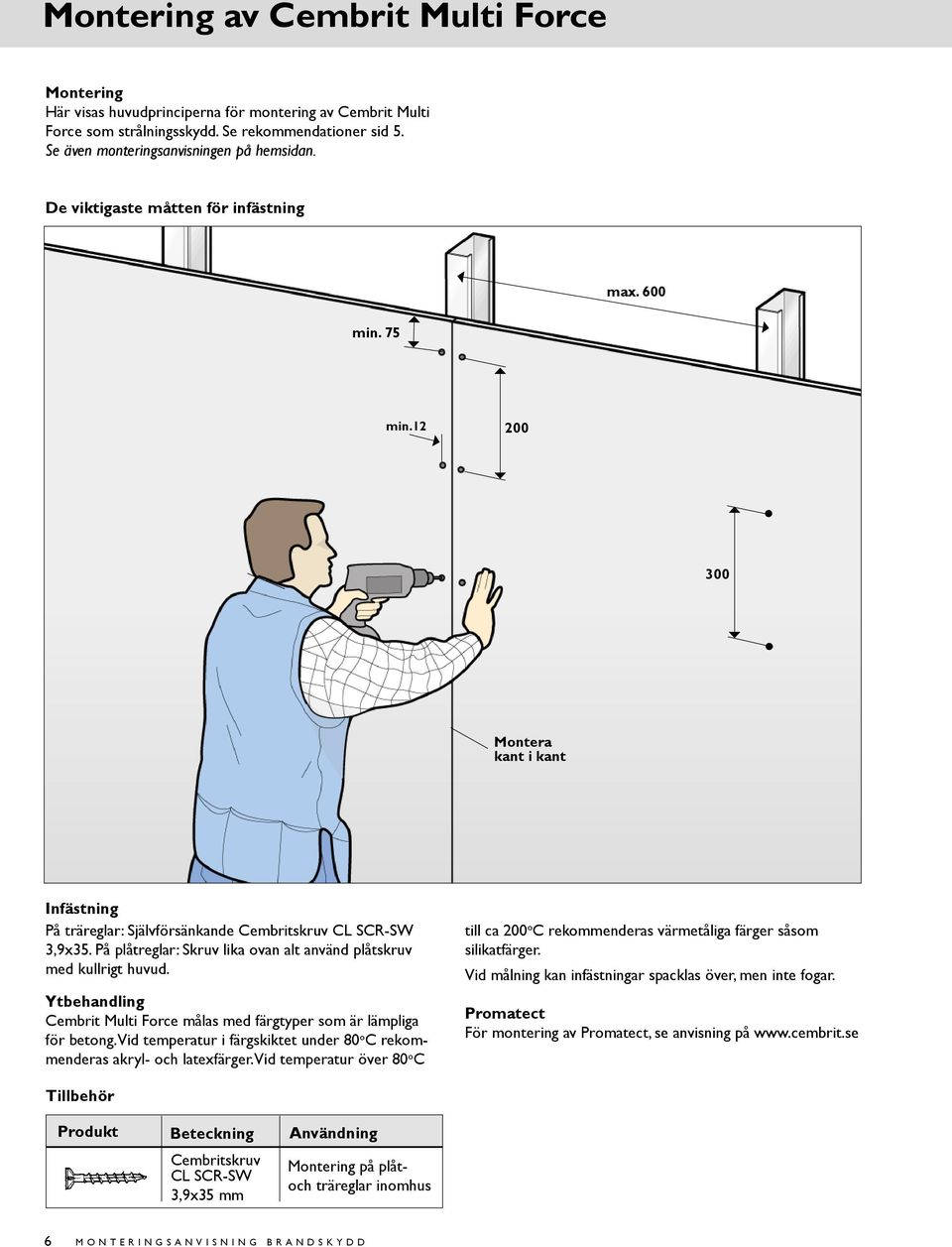

6 Montering av Cembrit Multi Force Montering Här visas huvudprinciperna för montering av Cembrit Multi Force som strålningsskydd. Se rekommendationer sid 5. Se även monteringsanvisningen på hemsidan. De viktigaste måtten för infästning max. 600 min. 75 min Montera kant i kant Infästning På träreglar: Självförsänkande Cembritskruv CL SCR-SW 3,9x35. På plåtreglar: Skruv lika ovan alt använd plåtskruv med kullrigt huvud. Ytbehandling Cembrit Multi Force målas med färgtyper som är lämpliga för betong. Vid temperatur i färgskiktet under 80 o C rekommenderas akryl- och latexfärger. Vid temperatur över 80 o C till ca 200 o C rekommenderas värmetåliga färger såsom silikatfärger. Vid målning kan infästningar spacklas över, men inte fogar. Promatect För montering av Promatect, se anvisning på Tillbehör Produkt Beteckning Användning Cembritskruv CL SCR-SW 3,9x35 mm Montering på plåtoch träreglar inomhus 6

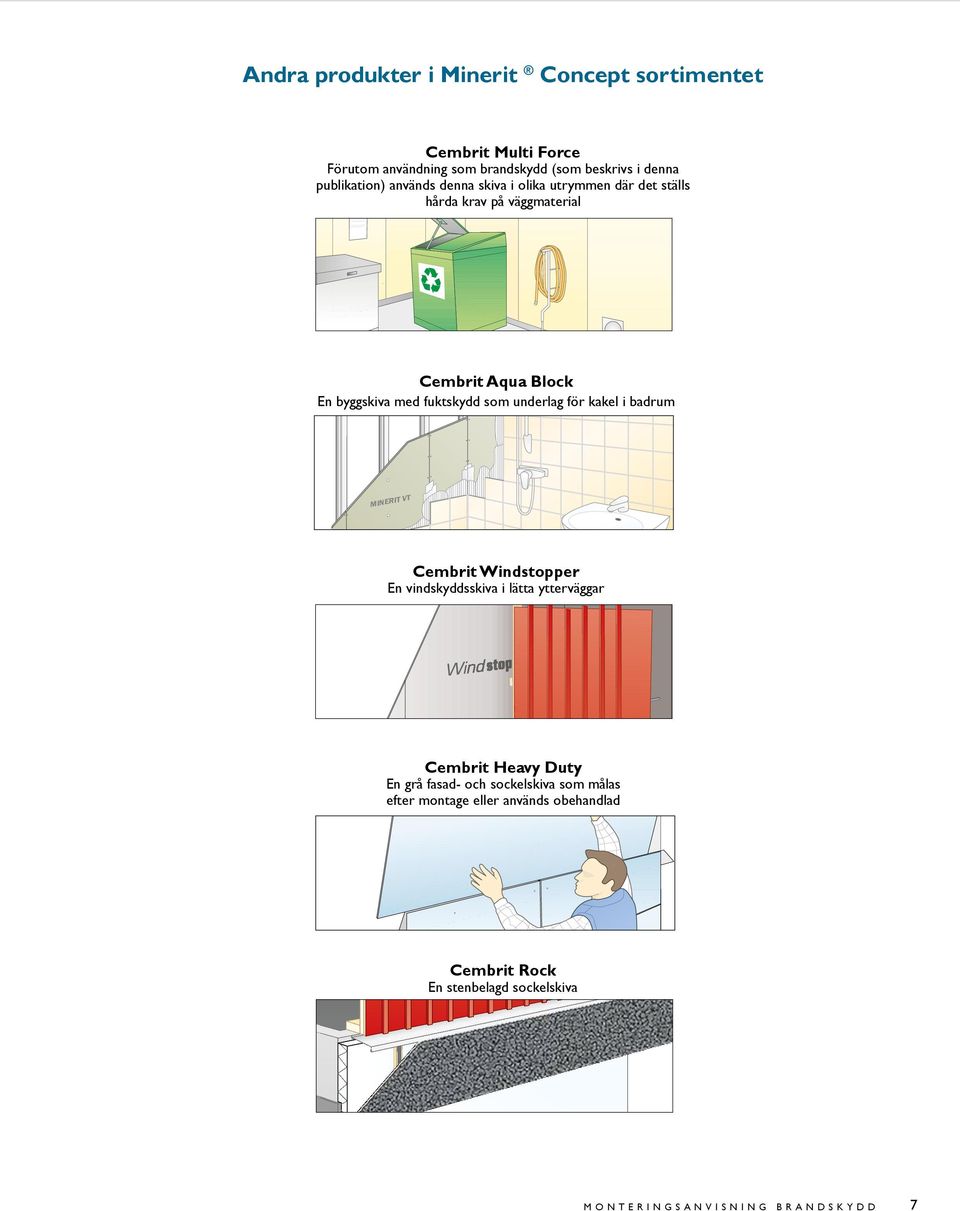

7 Andra produkter i Minerit Concept sortimentet Cembrit Multi Force Förutom användning som brandskydd (som beskrivs i denna publikation) används denna skiva i olika utrymmen där det ställs hårda krav på väggmaterial Cembrit Aqua Block En byggskiva med fuktskydd som underlag för kakel i badrum MINERIT VT Cembrit Windstopper En vindskyddsskiva i lätta ytterväggar Cembrit Heavy Duty En grå fasad- och sockelskiva som målas efter montage eller används obehandlad Cembrit Rock En stenbelagd sockelskiva 7

8 Publ januari 2016 BSAB KBB.111 Ersätter augusti 2015 Uppdatering se: ISO 14001:2004 och ISO 9001:2008 Cembrit Oy, P.O. Box 46, LOHJA, Finland EN 12467:2004:E NT C2 1 EN :2002:E/A1 Marine Equipment Directive 96/98 EC Cembrit AB Box SE Stockholm Sweden Tel.: Fax: info@cembrit.se cembrit.se Cembrit AB marknadsför fibercementskivor tillsammans med system för hållbart byggande och estetiskt attraktiva lösningar för alla typer av hus. Produkterna tillverkas med den senaste tekniken utvecklad ur 100 årig tradition. Skivorna finns hos de ledande återförsäljarkedjorna inriktade på byggproffs. Vår personal är en viktig del i vår helhetslösning, de hjälper till med utbildning och skräddarsyr till perfekt passform i ditt projekt. Du får en unik partner.
