1 HUR DU BYGGER VEDELDAD BASTU Version 001

2 OBS! Denna lathunden är endast ett komplement till Monteringsanvisningen. Du måste därför också läsa och förstå den monteringsanvisning som medföljer din vedeldade bastuugn från Tylö.

3 Översiktsbild Alla skyddsavstånd måste strängt hållas. Runt om vedugnen måste det vara minst 500mm avstånd till brännbart material. Vid sten eller betongväggar är detta avståndet minst 50mm. Även i taket kan det behövas en skyddsplåt. Det måste minst vara 1000mm oisolerat rökrör ovan vedugnen.

4 Skyddsavstånd vid brännbara väggar Vedugn = minst 500mm till brännbart material. Runt om hela vedugnen, även mot lavar. Skorsten Oisolerad del = minst 1000mm till brännbart material. Isolerad del = minst 100mm till brännbart material. Takhöjd = minst 1200mm ovan vedugn Dessa mått kan minskas med hjälp av skyddsplåtar.

5 Skyddsavstånd vid brännbara väggar med en (1) skyddsplåt Vedugn = minst 250mm till brännbart material. Runt om hela vedugnen är det fortfarande 500mm, även mot lavar. Skorsten Oisolerad del = minst 500mm till brännbart material. Isolerad del = minst 100mm till brännbart material. Dessa mått kan minskas med hjälp av dubbla skyddsplåtar. Skyddsplåten monteras med distanser, ca 30mm från väggen. Skyddsavståndet halveras då till hälften. Avståndet räknas från vedugnen till brännbar vägg, inte till skyddsplåten. Skyddsplåten får inte heller nå ända till taket eller golvet. Istället för Järnplåt på 1mm kan man använda minst 7 mm tjock fiberarmerad cementplatta (inte pappersbelagd gipsskiva) t.ex. Minerit.

6 Skyddsavstånd vid brännbara väggar med dubbla skyddsplåtar (2st) Vedugn = minst 125mm till brännbart material. Runt om hela vedugnen är det fortfarande 500mm, även mot lavar. Skorsten Oisolerad del = minst 250mm till brännbart material. Isolerad del = minst 100mm till brännbart material. Skyddsplåten monteras med distanser, ca 30mm från väggen. Den andra skyddsplåten monteras 30mm efter den första. skyddsavståndet halveras då till hälften av hälften. Avståndet räknas från vedugnen till brännbar vägg, inte till skyddsplåten. Skyddsplåtarna får inte heller nå ända till taket eller golvet.

7 Ugnen skall stå på golv av sten eller betong. Om ni har trägolv, skall golvet täckas med liggande tegelsten under ugnen. Minst 25 cm ut från sidorna samt bakom, och ca 30 cm framför. Ovanför tegelstenen läggs en 1 mm tjock järnplåt, se skiss ovan. Plåten är till för att inte askan skall kunna komma ner till trägolvet. Alternativt så gjuts det en tät betongplatta under ugnen, med samma avstånd som ovan. Tjocklek ca 60 mm. För mer detaljerad information, se kapitel 2.4. i monteringsanvisningen. Tegelstenarna eller den gjutna betongplattan skall vara minst 60mm tjock. Istället för Järnplåt på 1mm kan man använda minst 7 mm tjock fiberarmerad cementplatta (inte pappersbelagd gipsskiva) t.ex. Minerit.

8 OBS! Skyddsavståndet till lavar, sidoväggar och annan inredning i bastun, är också 500mm till brännbart material.

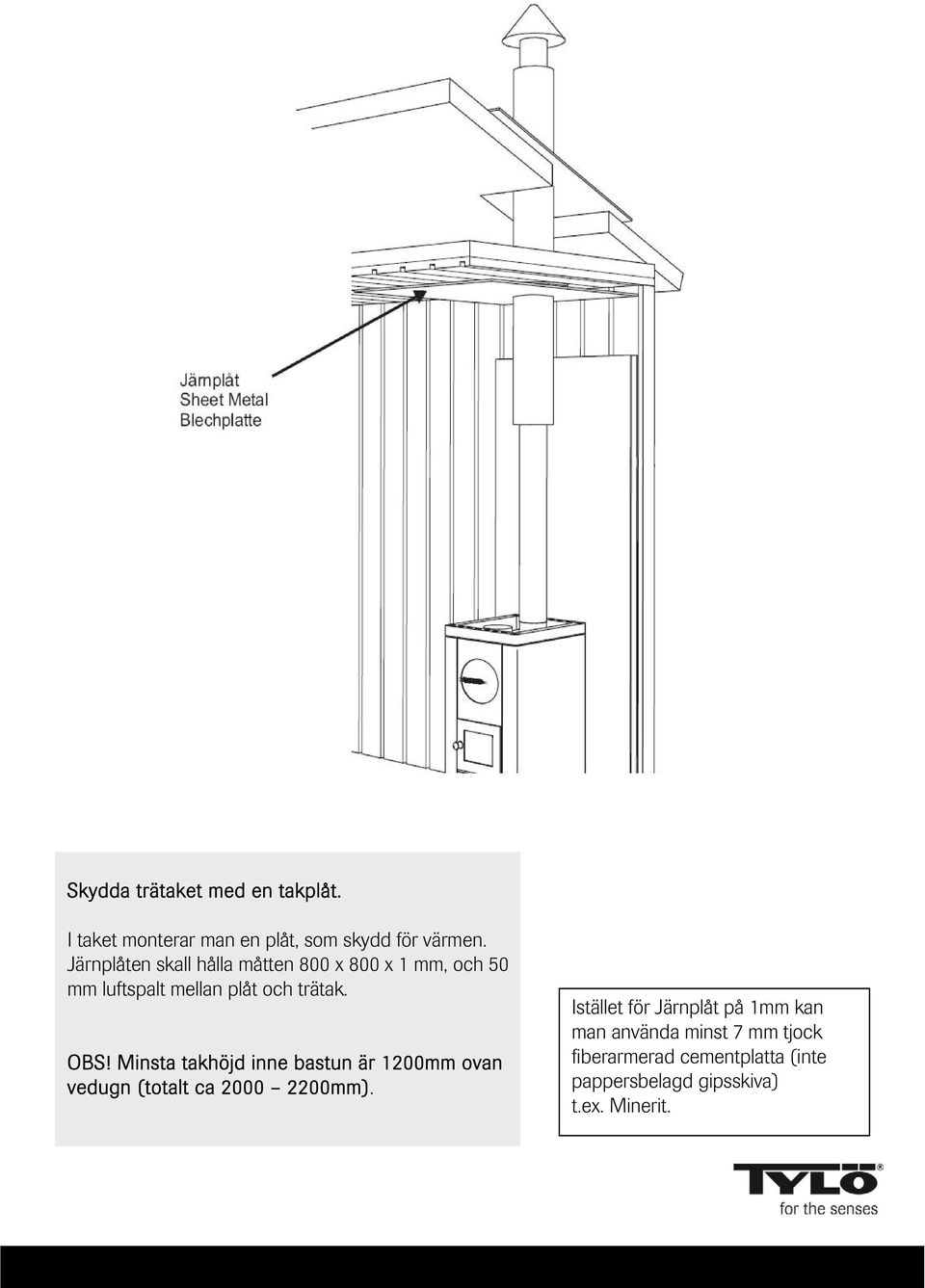

9 Skydda trätaket med en takplåt. I taket monterar man en plåt, som skydd för värmen. Järnplåten skall hålla måtten 800 x 800 x 1 mm, och 50 mm luftspalt mellan plåt och trätak. OBS! Minsta takhöjd inne bastun är 1200mm ovan vedugn (totalt ca mm). Istället för Järnplåt på 1mm kan man använda minst 7 mm tjock fiberarmerad cementplatta (inte pappersbelagd gipsskiva) t.ex. Minerit.

10 Utluft Inluft Ventilation för Vedeldat För en vedeldad bastu är det lite annorlunda med ventilationen mot en vanlig bastu med el-aggregat. I en vedeldad bastu ska du ha inluften nere vid golvet, men så långt ifrån kaminen som det går. Skorstenen till vedugnen fungerar som en Utluft i basturummet. Men det kan även vara bra med en lucka vid tak, som man kan vädra rummet med efter bastubadet. Men den luckan skall vara stängd när man eldar i vedugnen.

11 Säljbara vedugnar från TYLÖ. Art Vedeldade bastuugnar VEDUGN K-007 VEDUGN KL-12 VEDUGN KL-12V VEDUGN KL-16 VEDUGN KL-20 VEDUGN KL-20/R VEDUGN KL-20V Övrigt sortiment från Tylö? Kan i vissa fall specialbeställas. Kolla med din lokala Återförsäljare. Vilka bör vi rekommendera kunden? Vi rekommenderar kunden att välja antingen KL-12 eller KL-20. Detta pga. av dess fördelar, som visas på nästa sida. Vilka stenar skall kunden använda? Rekommendationen är att alltid använda en större storlek på bastustenarna (10-15cm) för att Coanda-effekten skall fungera fullt ut och att man får mer ånga / löyly vid badkastningen. BASTUSTEN VEDUGN,

12 COANDA-LUFTCIRCULATIONSSYSTEM I bastuugnen finns luftkanaler som vid uppvärmning av bastuugnen leder värmen också till stenmagasinet och bastuugnen blir varm till och med bara med en omgång ved. När elden slocknat styr systemet luftcirkulationen bort från stenmagasinet till i bastuugnens kanaler i utkanten varifrån den efter uppvärmning övergår till badutrymmet. Stenmagasinet förblir således varm under en längre tid och man kan kasta bad ännu efter att elden slocknat. Förbränningsprocessen utnyttjas ända till slut vilket sparar bastuugnen och ved utan att försämra badet. LUFTSTYRNINGSSKIVA Till skillnad från vad som ofta antas är bastuugnens hetaste plats inte eldstadens lock utan bakre väggen där hettan sugs in på grund av luftcirkulationen. KL-12 och KL-20 bastuugnar har en luftstyrningsskiva bakom eldstaden som förstärker det ställe i eldstaden som utsätts för den hårdaste belastningen och som samtidigt förbättrar förbränningen och minskar vedförbrukningen.

13 BASTUSKORSTEN 100/3000, artnr: Innehåll: Oisolerat rökrör 1000mm, Isolerad del (2 x 1000mm), regnskydd, regnkrage, genomföringsstöd 0-30 (för innertak). Innerrören i Modulskorstenen är av starkt syrafast stål. Som isolering använder vi två olika ullmaterial och ytterhöljet är av pulvermålat eller rostfritt stål. Godstjocklek: 1mm Oisolerat rökrör: Utv. diameter: 108 mm Inv. diameter: 104 mm Isolerad del: Utv. diameter: 220 mm Inv. diameter: 102 mm

14 Extra utrustning till Vedeldad Bastu: MELLANDEL 100/1000 mm, artnr: MELLANDEL 100/500 mm, artnr: (Används för att förlänga skorstenen till rätt längd) ISOLERAD CYLINDER 100/500, artnr: (Vi rekommenderar att använda en genomföringscylinder som brandskydd för genomskärning genom tak och väggar av brännbart material. Denna ersätter det isoleringsullager på 100 mm som monteras runt skorstenen. Cylindern är 500 mm lång och den har en isolering på 50 mm, som är tillräcklig tillsammans med en plåtcylinder. Gör ett hål som är 105 mm större än skorstensmanteln för genomföringscylindern. Skorstenen stöds vid genomföringsstället med hjälp av ett genomföringsstöd genom att skruva fast detta i taket.)

15 Extra utrustning till Vedeldad Bastu: Rökspjäll, artnr: (Används ovanför oisolerat rökrör innan del isolerade delen, för att kunna strypa rökgaserna. Ej nödvändig) OISOLERAT FÖRLÄNGNINGSRÖR, artnr: (Används om kunden vill förlänga den oisolerade delen inne i bastun. Kan kapas till önskad längd. OBS! Enligt reglerna måste det vara minst 40 cm isolerad del neråt från bastuns tak.)

16 Extra utrustning till Vedeldad Bastu: LUFTSTYRNINGSSKIVA KL-12/20/27, artnr: (Passar till KL-12, KL-20, KL-27 och KL-37) ROSTER TILL KL-16, artnr: (endast för KL-16) ROSTER TILL KL-20, artnr: (Passar till KL-12, KL-20, KL-27 och KL-37) TAPPKRAN TILL VATTENTANK, artnr: (Reservdel till vedugn.)

17 FAQ - Vanliga frågor om Vedeldad Bastu Fråga: Svar: Vilket avstånd från vägg kan jag placera vedugnen? Detta beror på om väggen är av brännbart material eller inte. Allt detta står i monteringsanvisningen. Läs igenom och följ anvisningen noga. Konsultera även med er lokala skorstensmästare. Fråga: Svar: Det finns två skorstenshål på toppen av vedugnen. Vilket ska vi använda? Skorstenen skall alltid placeras i det bakre skorstensanslutningen. Den främre är till för sotning av vedugnen. Fråga: Svar: Hur stora vedträd kan vi använda i brännkammaren? Maxlängden är 35cm långa. Själva luckans öppning är 22 x 20 cm. Fråga: Svar: Hur långt är det från centrum av hålet för skorstensanslutningen till bakkant av vedugnen? Det beror på storleken av vedugn. Se tabell i monteringsanvisningen. Fråga: Svar: Måste jag alltid ha vatten i vattentanken även om jag inte ska använda det? Ja. Du måste alltid minst ha halva tanken full med vatten när du eldar med bastuugnen. Fråga: Svar: Måste det finnas utluftsventil i min vedeldade bastu? Nej. Skorstenen fungerar som en utluftsventil. Men man kan med fördel ha en vädringslucka uppe vid taket, som kan användas när bastun inte är igång.
