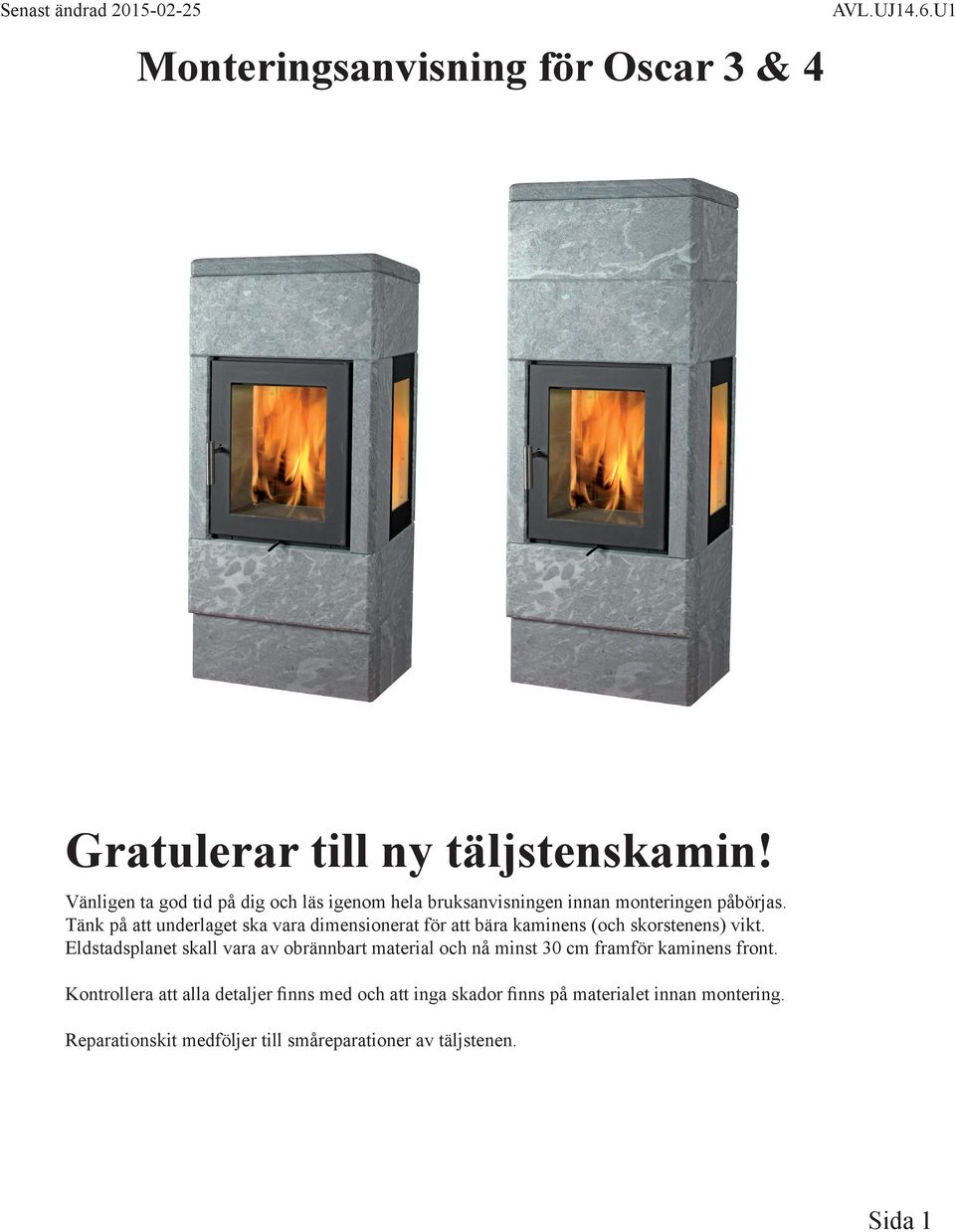

1 Monteringsanvisning för Oscar 3 & 4 Gratulerar till ny täljstenskamin! Vänligen ta god tid på dig och läs igenom hela bruksanvisningen innan monteringen påbörjas. Tänk på att underlaget ska vara dimensionerat för att bära kaminens (och skorstenens) vikt. Eldstadsplanet skall vara av obrännbart material och nå minst 30 cm framför kaminens front. Kontrollera att alla detaljer finns med och att inga skador finns på materialet innan montering. Reparationskit medföljer till småreparationer av täljstenen. Sida 1

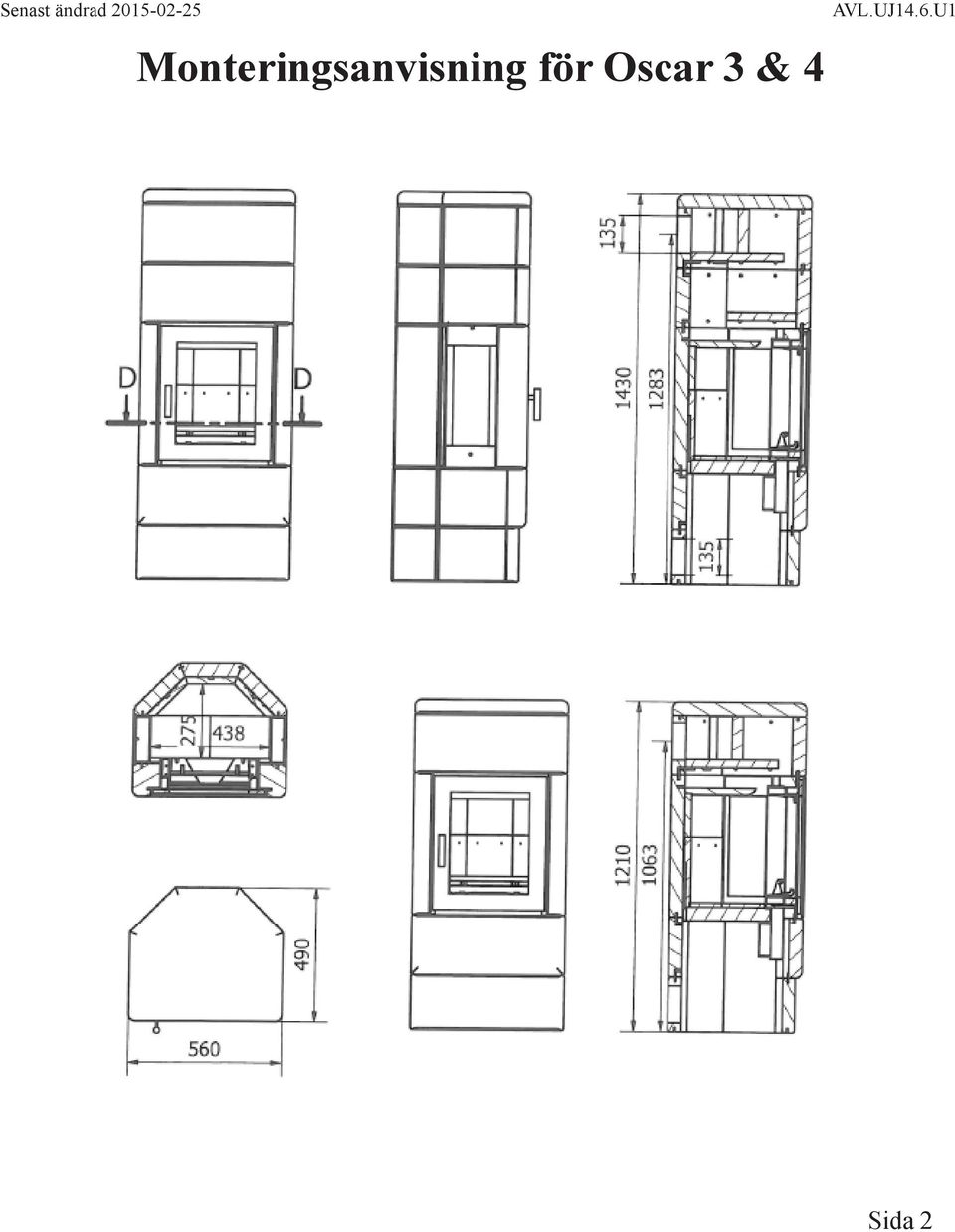

2 Monteringsanvisning för Oscar 3 & 4 Sida 2

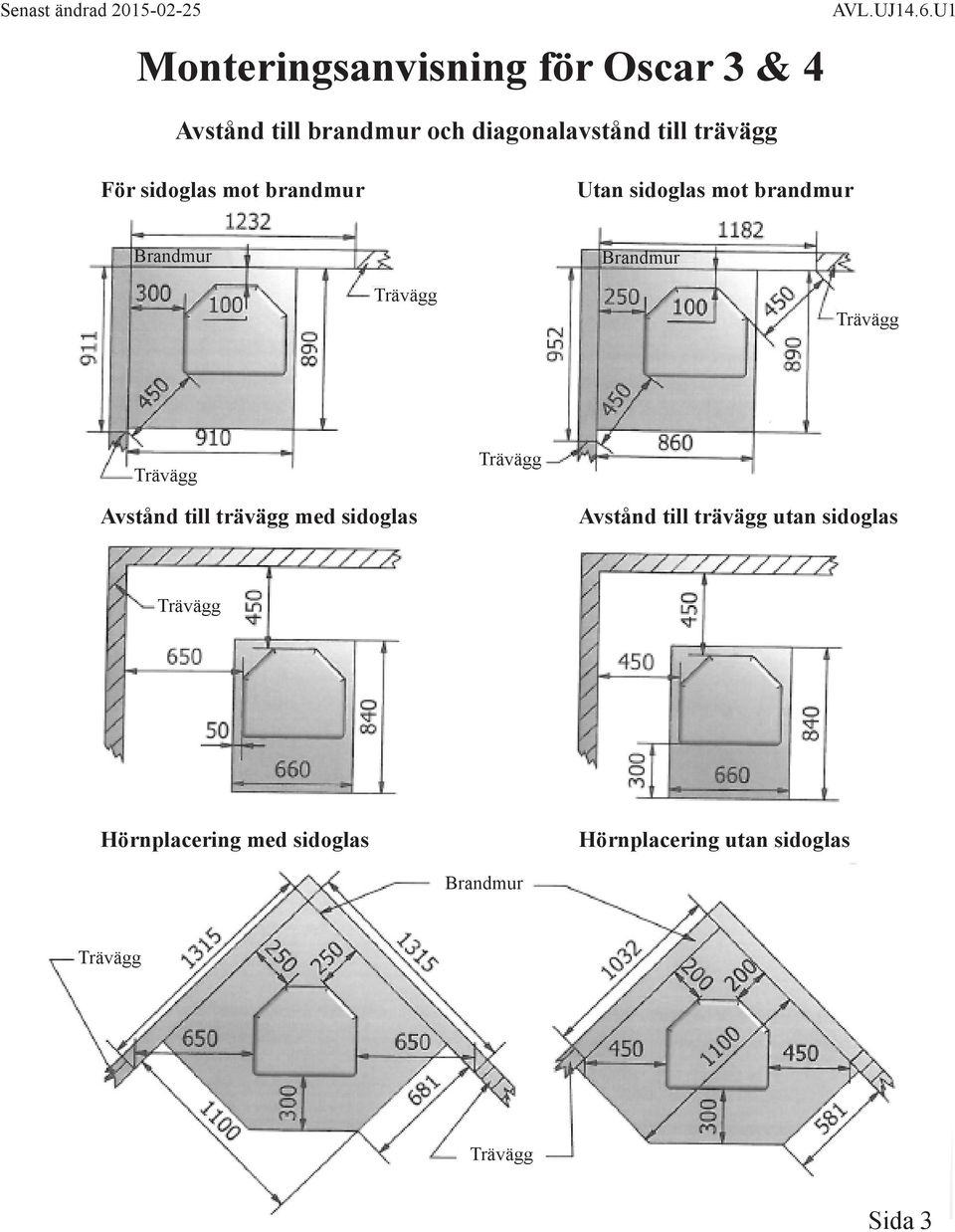

3 Monteringsanvisning för Oscar 3 & 4 Avstånd till brandmur och diagonalavstånd till trävägg För sidoglas mot brandmur Utan sidoglas mot brandmur Brandmur Brandmur Trävägg Trävägg Trävägg Trävägg Avstånd till trävägg med sidoglas Avstånd till trävägg utan sidoglas Trävägg Hörnplacering med sidoglas Hörnplacering utan sidoglas Brandmur Trävägg Trävägg Sida 3

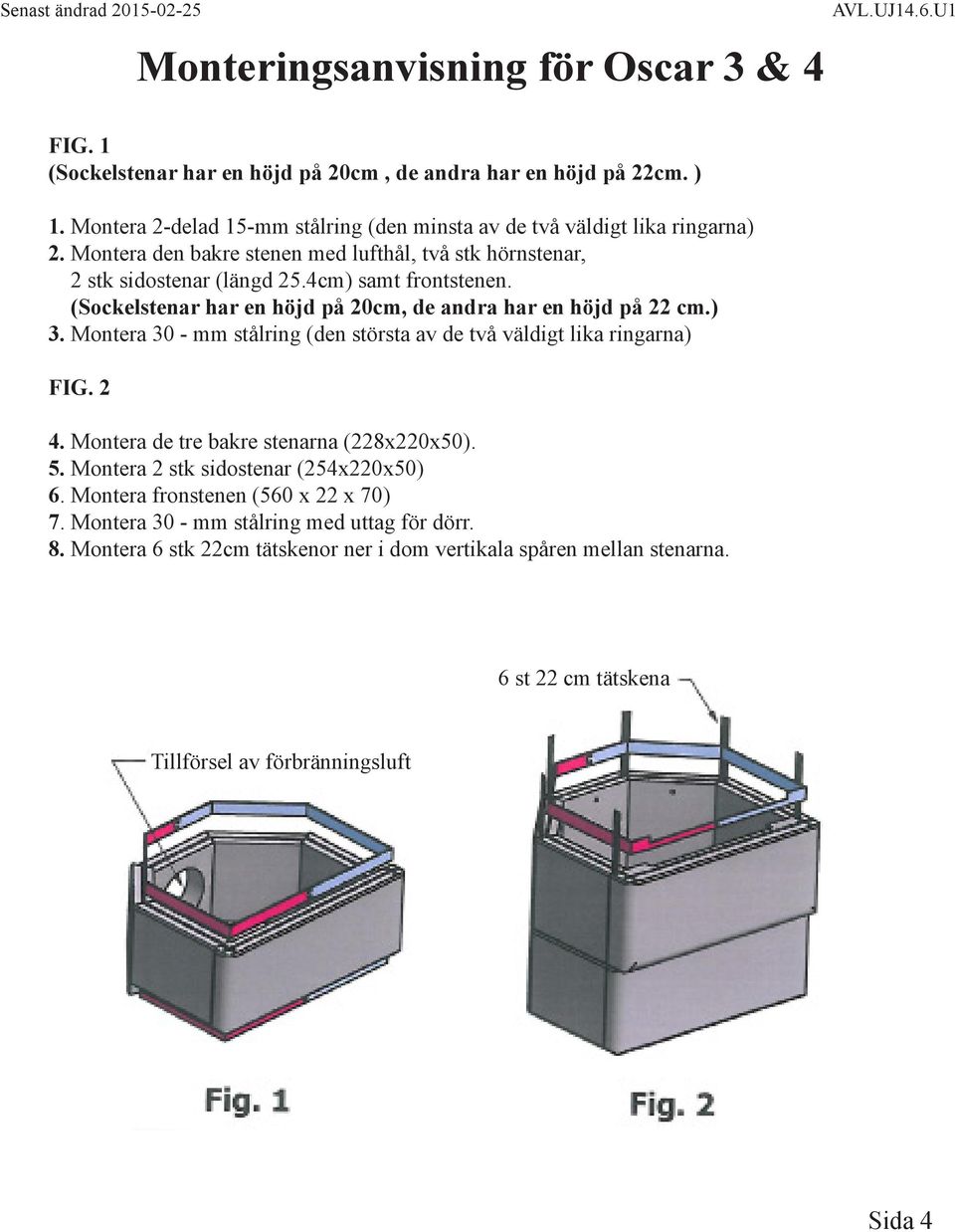

4 Monteringsanvisning för Oscar 3 & 4 FIG. 1 (Sockelstenar har en höjd på 20cm, de andra har en höjd på 22cm. ) 1. Montera 2-delad 15-mm stålring (den minsta av de två väldigt lika ringarna) 2. Montera den bakre stenen med lufthål, två stk hörnstenar, 2 stk sidostenar (längd 25.4cm) samt frontstenen. (Sockelstenar har en höjd på 20cm, de andra har en höjd på 22 cm.) 3. Montera 30 - mm stålring (den största av de två väldigt lika ringarna) FIG Montera de tre bakre stenarna (228x220x50). 5. Montera 2 stk sidostenar (254x220x50) 6. Montera fronstenen (560 x 22 x 70) 7. Montera 30 - mm stålring med uttag för dörr. 8. Montera 6 stk 22cm tätskenor ner i dom vertikala spåren mellan stenarna. 6 st 22 cm tätskena Tillförsel av förbränningsluft Sida 4

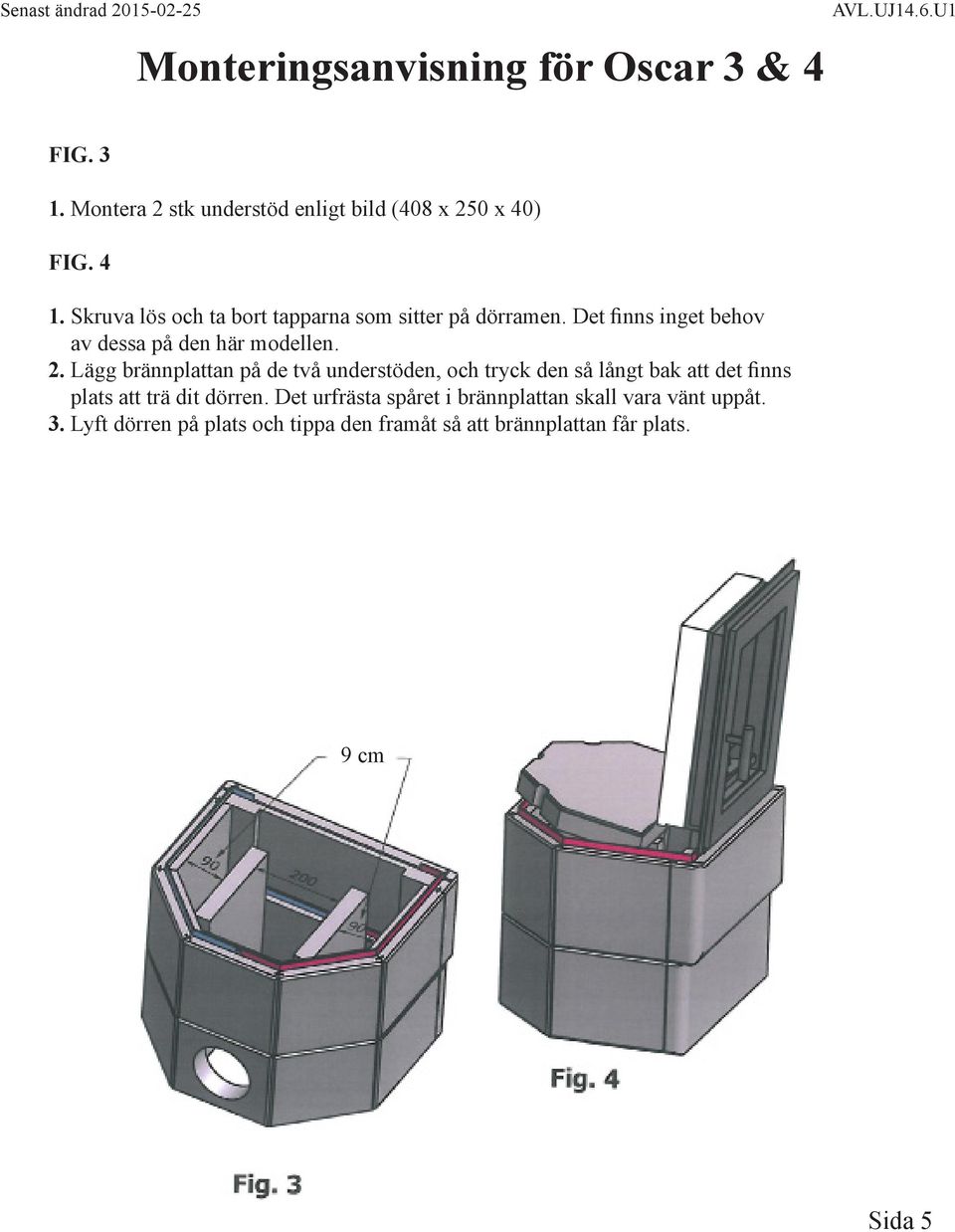

5 Monteringsanvisning för Oscar 3 & 4 FIG Montera 2 stk understöd enligt bild (408 x 250 x 40) FIG Skruva lös och ta bort tapparna som sitter på dörramen. Det finns inget behov av dessa på den här modellen. 2. Lägg brännplattan på de två understöden, och tryck den så långt bak att det finns plats att trä dit dörren. Det urfrästa spåret i brännplattan skall vara vänt uppåt. 3. Lyft dörren på plats och tippa den framåt så att brännplattan får plats. 9 cm Sida 5

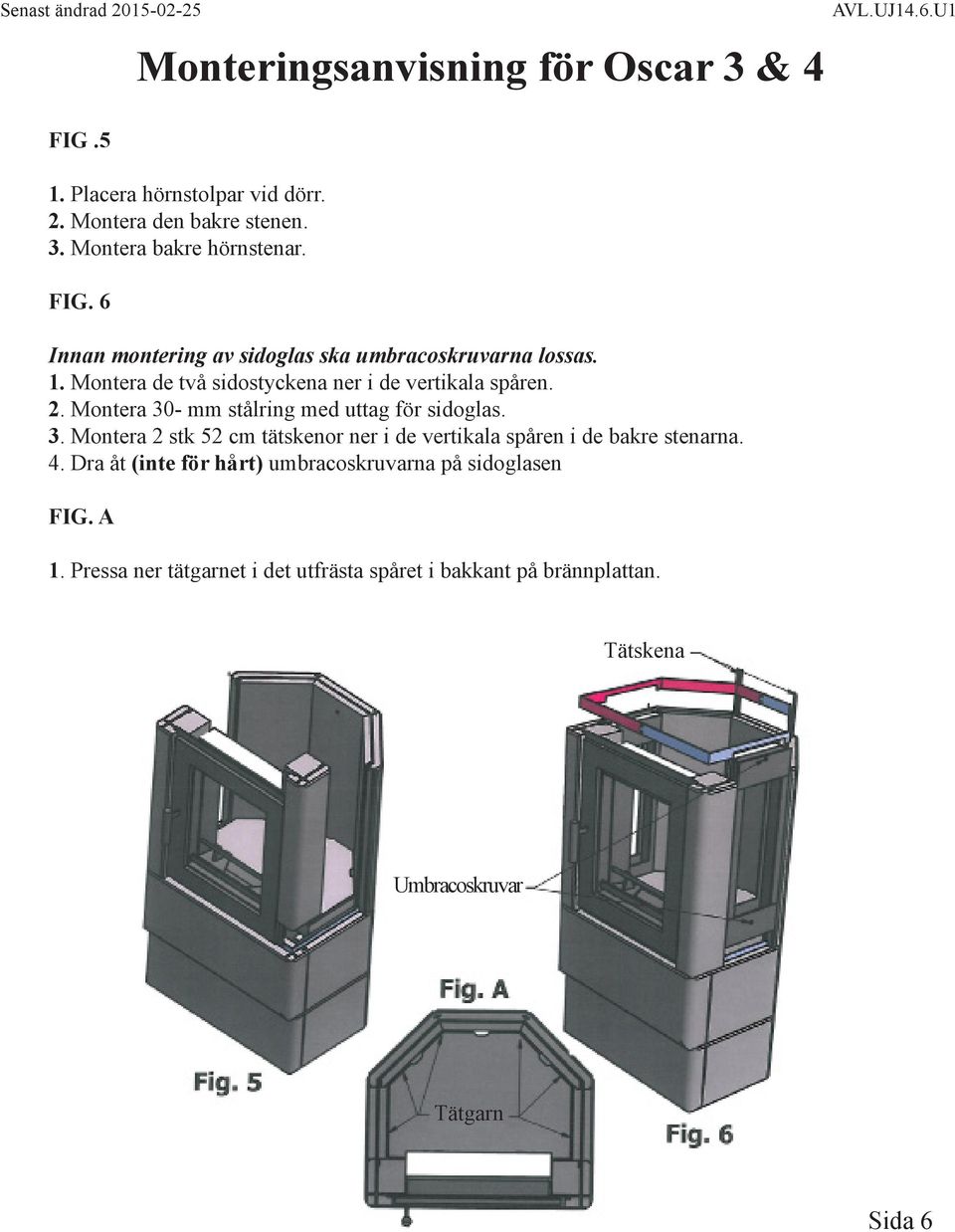

6 FIG.5 1. Placera hörnstolpar vid dörr. 2. Montera den bakre stenen. 3. Montera bakre hörnstenar. FIG. 6 Innan montering av sidoglas ska umbracoskruvarna lossas. 1. Montera de två sidostyckena ner i de vertikala spåren. 2. Montera 30- mm stålring med uttag för sidoglas. 3. Montera 2 stk 52 cm tätskenor ner i de vertikala spåren i de bakre stenarna. 4. Dra åt (inte för hårt) umbracoskruvarna på sidoglasen FIG. A Monteringsanvisning för Oscar 3 & 4 1. Pressa ner tätgarnet i det utfrästa spåret i bakkant på brännplattan. Tätskena Umbracoskruvar Tätgarn Sida 6

7 Monteringsanvisning för Oscar 3 & 4 FIG Placera skamolplatta C, med sekundärlufthålen vänt uppåt. 2. Trä på plats skamolplattor A och B, med sekundärlufthålen vända uppåt. 3. Montera skamolplattor 2 x D och E enligt bild. FIG. 8 4, Lägg täljstenstätlist (360 x 60 x 42) ovanpå dörrramen och inanför stålringen. 5. Lägg 15 mm skamolplattor F och E ned på täljstensbotten i eldstaden, enligt bild. FIG Lägg skamoltaket på plats, ovanpå skamolplattor D och E och intill täljstenarna. Taket ska skjutas bakåt så långt det går. 7. Sätt dit 8 mm ståltapp i det förborrade hålet i den bakre täljstenen, se bild. Sekundärlufthål Tätlist 8 mm ståltapp Skamoltak Sida 7

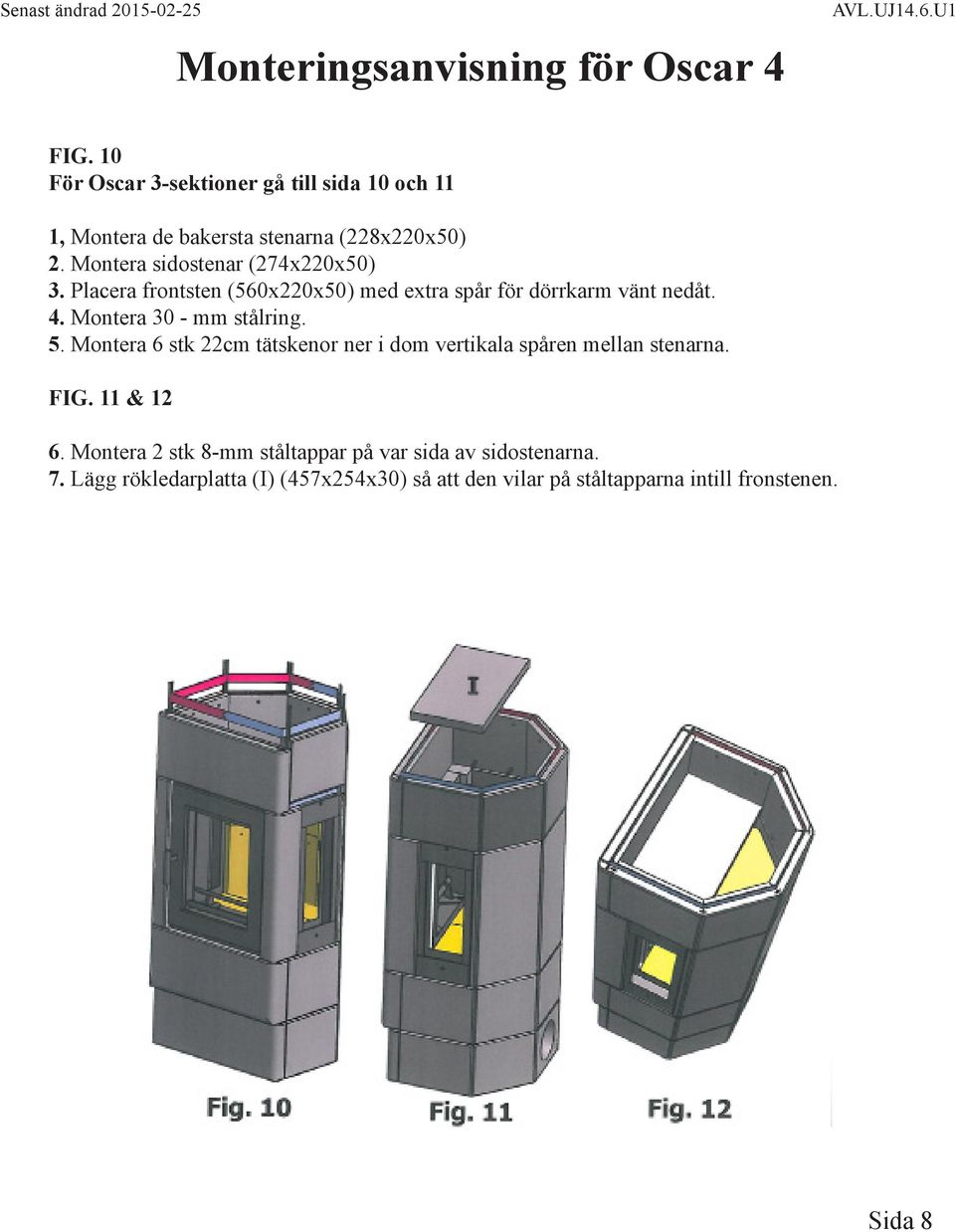

8 Monteringsanvisning för Oscar 4 FIG. 10 För Oscar 3-sektioner gå till sida 10 och 11 1, Montera de bakersta stenarna (228x220x50) 2. Montera sidostenar (274x220x50) 3. Placera frontsten (560x220x50) med extra spår för dörrkarm vänt nedåt. 4. Montera 30 - mm stålring. 5. Montera 6 stk 22cm tätskenor ner i dom vertikala spåren mellan stenarna. FIG. 11 & Montera 2 stk 8-mm ståltappar på var sida av sidostenarna. 7. Lägg rökledarplatta (I) (457x254x30) så att den vilar på ståltapparna intill fronstenen. Sida 8

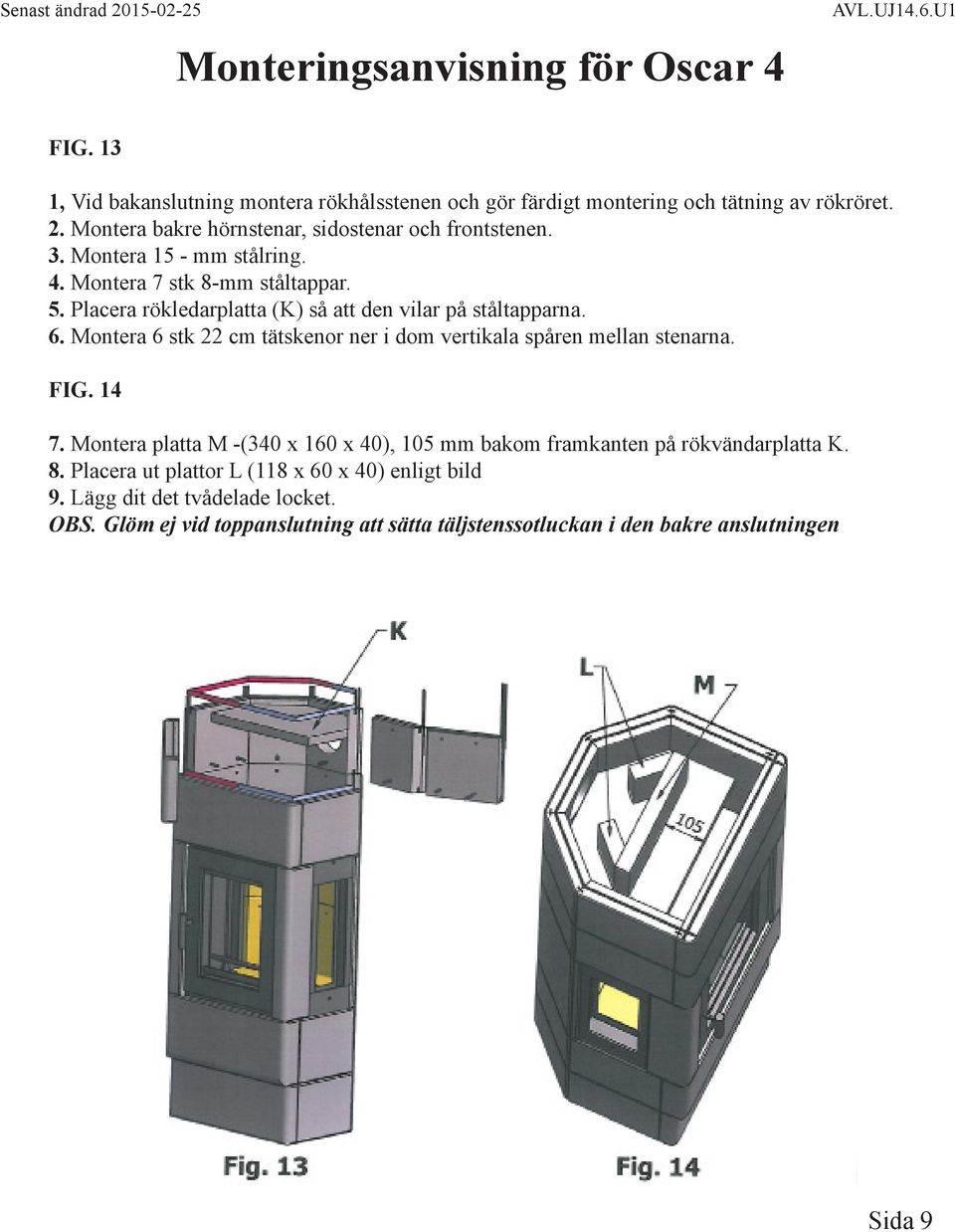

9 Monteringsanvisning för Oscar 4 FIG. 13 1, Vid bakanslutning montera rökhålsstenen och gör färdigt montering och tätning av rökröret. 2. Montera bakre hörnstenar, sidostenar och frontstenen. 3. Montera 15 - mm stålring. 4. Montera 7 stk 8-mm ståltappar. 5. Placera rökledarplatta (K) så att den vilar på ståltapparna. 6. Montera 6 stk 22 cm tätskenor ner i dom vertikala spåren mellan stenarna. FIG Montera platta M -(340 x 160 x 40), 105 mm bakom framkanten på rökvändarplatta K. 8. Placera ut plattor L (118 x 60 x 40) enligt bild 9. Lägg dit det tvådelade locket. OBS. Glöm ej vid toppanslutning att sätta täljstenssotluckan i den bakre anslutningen Sida 9

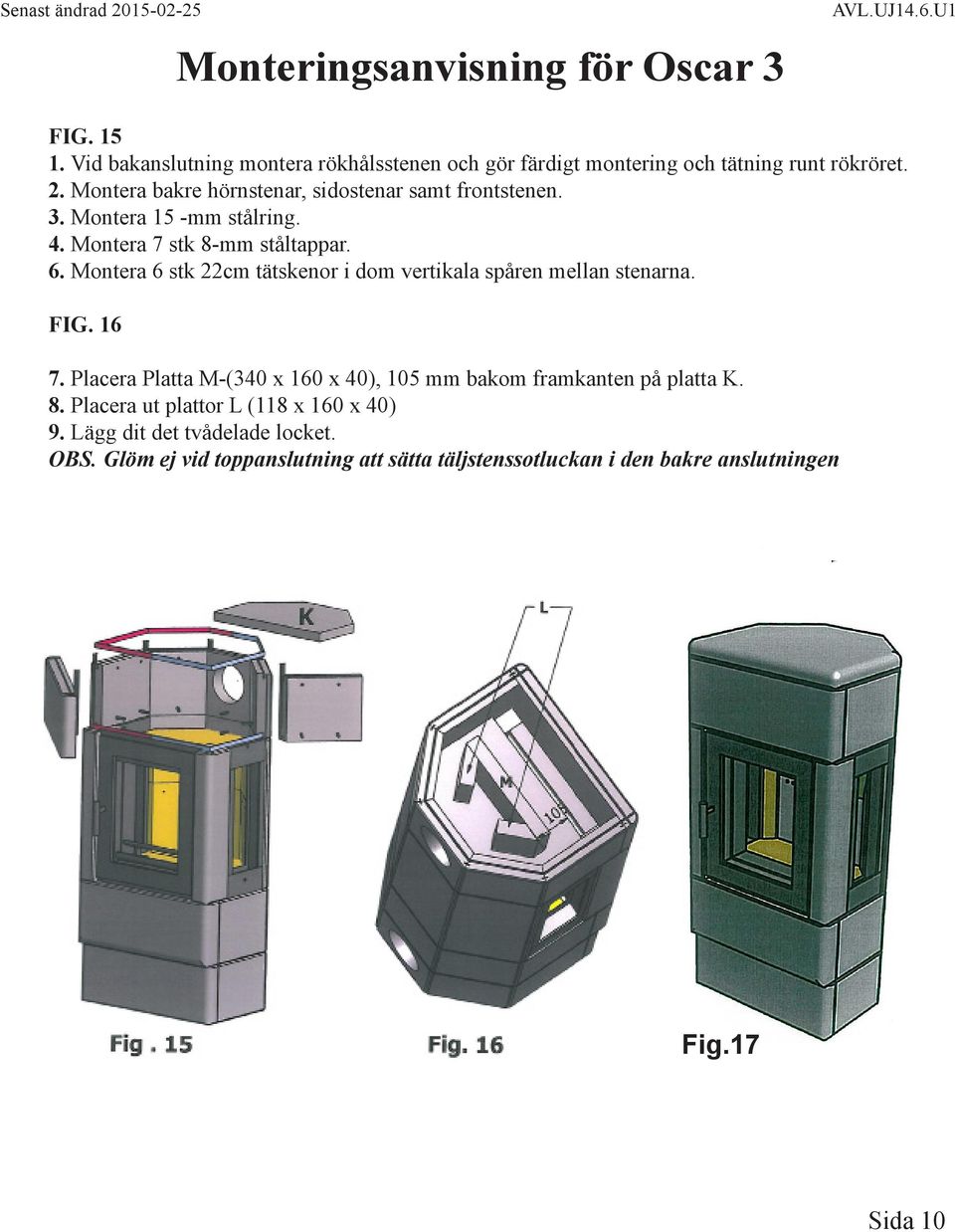

10 Monteringsanvisning för Oscar 3 FIG Vid bakanslutning montera rökhålsstenen och gör färdigt montering och tätning runt rökröret. 2. Montera bakre hörnstenar, sidostenar samt frontstenen. 3. Montera 15 -mm stålring. 4. Montera 7 stk 8-mm ståltappar. 6. Montera 6 stk 22cm tätskenor i dom vertikala spåren mellan stenarna. FIG Placera Platta M-(340 x 160 x 40), 105 mm bakom framkanten på platta K. 8. Placera ut plattor L (118 x 160 x 40) 9. Lägg dit det tvådelade locket. OBS. Glöm ej vid toppanslutning att sätta täljstenssotluckan i den bakre anslutningen Fig.17 Sida 10

11 Monteringsanvisning för Oscar 3 & 4 Oscar kan levereras utan sidoglas på en eller båda sidor. Utan sidoglas är följande ändrat. 1. Hörnstolpe har inte spår för sidoglas utan spår för tätskena. 2. Bakre hörnstenen (52x22,8x5cm) Är lik i bägge ändarna. 3. Sidoglas är ersatt med sidosten (52x20,4x5cm). 4. Vermikulit skiva intill sidosten. Fig.18 Fig.19 Sida 11

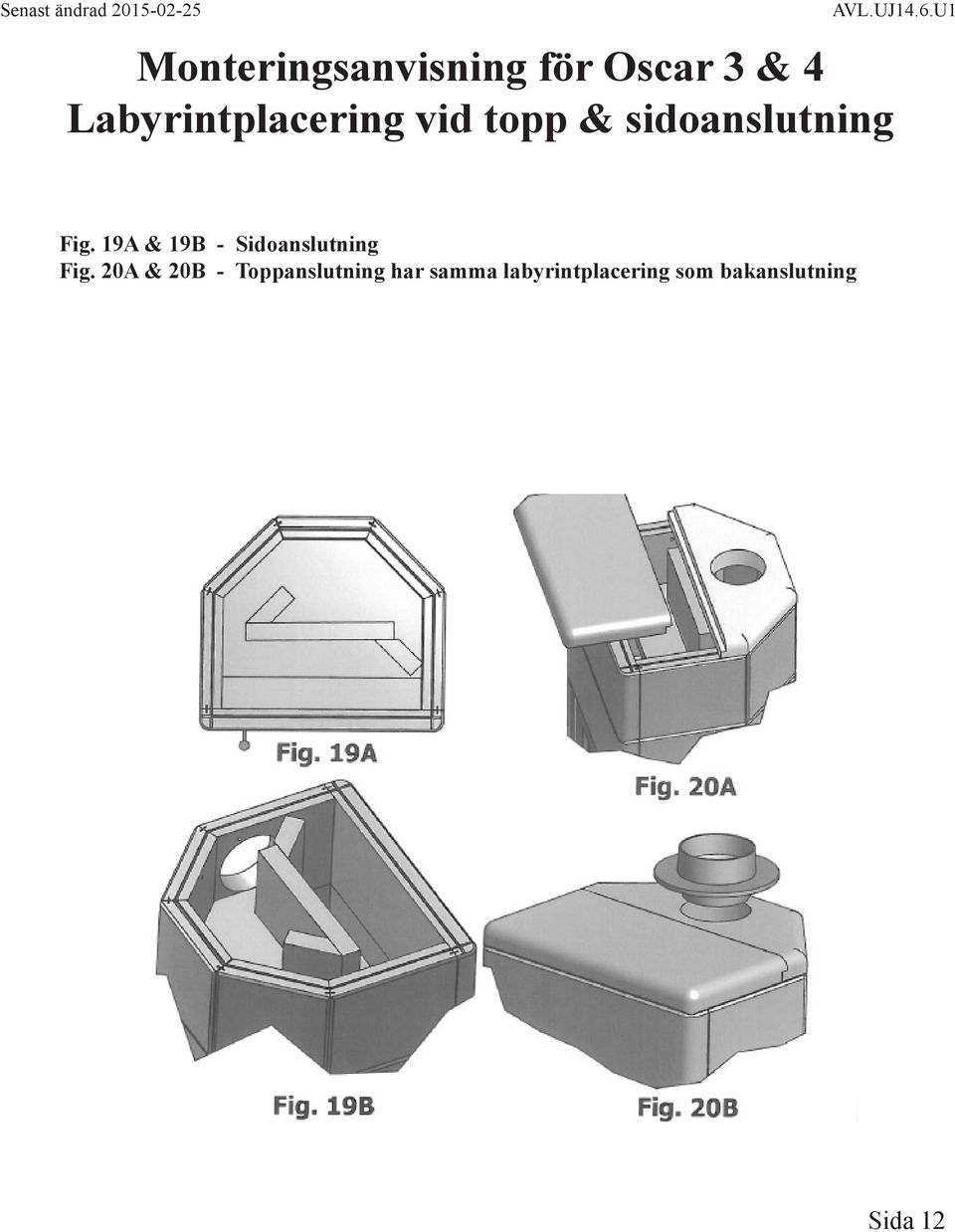

12 Monteringsanvisning för Oscar 3 & 4 Labyrintplacering vid topp & sidoanslutning Fig. 19A & 19B - Sidoanslutning Fig. 20A & 20B - Toppanslutning har samma labyrintplacering som bakanslutning Sida 12

13 GARANTI PÅ PRODUKTER FRÅN GRANIT KLEBER AS KAMIN Granit-Kleber AS ger 5 års garanti på stenarna av täljsten i kaminen från det att kaminen är köpt. Garantin förutsätter att kaminen är monterad enligt gällande föreskrifter och lagar, samt efter Granit-Klebers monterings anvisning. Dörrarna har två års garanti med hänsyn till material/fabrikationsfel, och glasen i dörrarna har ett års garanti. Vid följande fel gäller inte garantin Missfärgning av guld/nickel dörr. Invändiga delar som vermikulitskivor, brännplattor och packningar. Skador som uppstår under eldning av annat än ved. STENAR Täljstenar skall monteras och behandlas efter medföljande vägledning. Eventuella skador eller fel skall raporteras till oss inom 7 dagar. Täljsten är ett naturmaterial, färgvariationer och mönstervariationer förekommer och är inte en reklamation. Därför är varje spis unik i sitt utseende. REKLAMATIONER Reklamation görs där produkten är köpt. Fyll i reklamationsrapporten och faxa/maila den till Nordiska Skorstensprodukter AB. Hänvisa till faktura och/eller ordernr i rapporten. Vid transportskador, skall reklamation göras direkt till de transportföretaget, som levererat varan. Mail: kundservice@nspab.se Fax: Sida 13

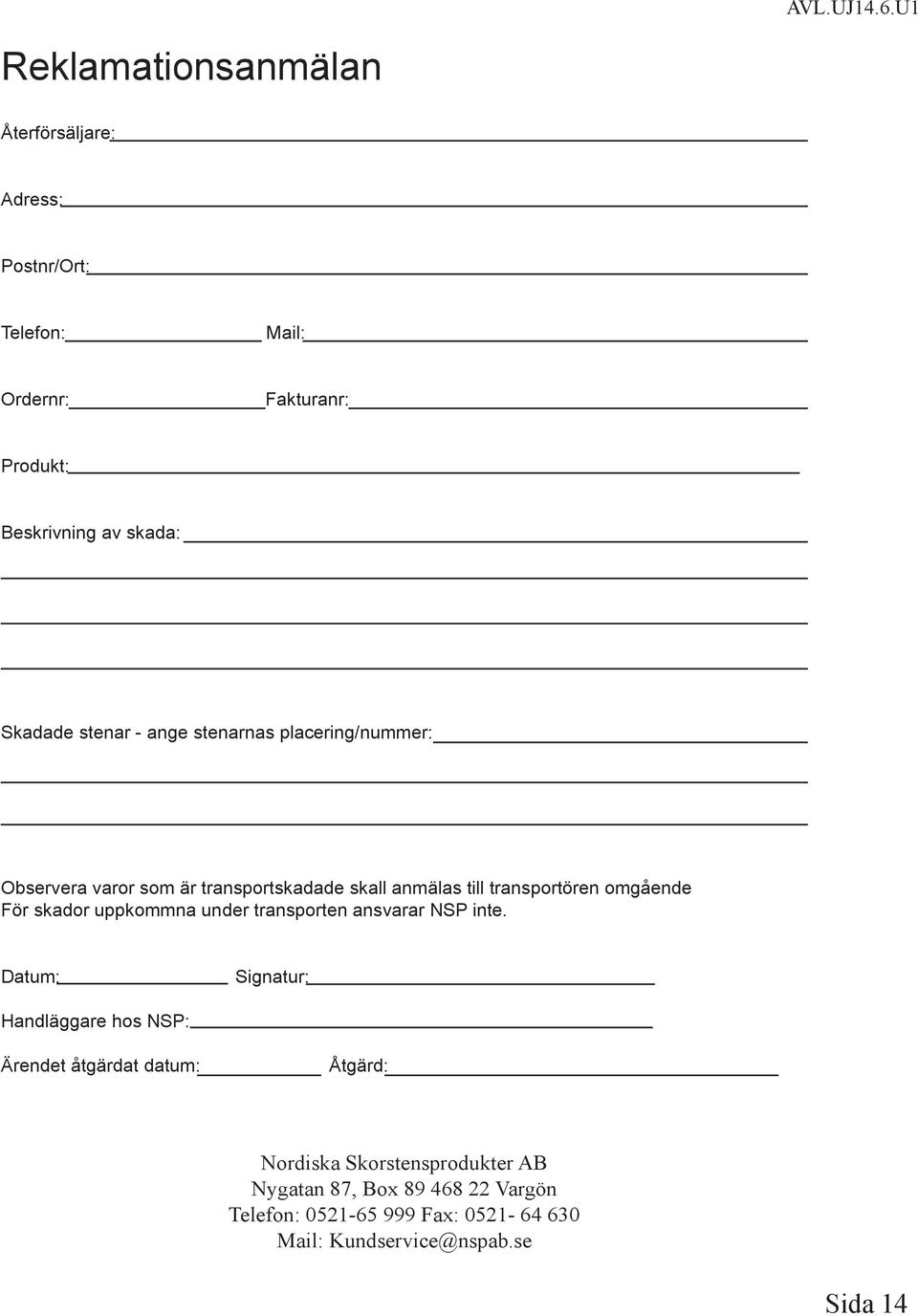

14 Reklamationsanmälan Återförsäljare: Adress: Postnr/Ort: Telefon: Mail: Ordernr: Fakturanr: Produkt: Beskrivning av skada: Skadade stenar - ange stenarnas placering/nummer: Observera varor som är transportskadade skall anmälas till transportören omgående För skador uppkommna under transporten ansvarar NSP inte. Datum: Signatur: Handläggare hos NSP: Ärendet åtgärdat datum: Åtgärd: Nordiska Skorstensprodukter AB Nygatan 87, Box Vargön Telefon: Fax: Mail: Kundservice@nspab.se Sida 14

15 Sida 15

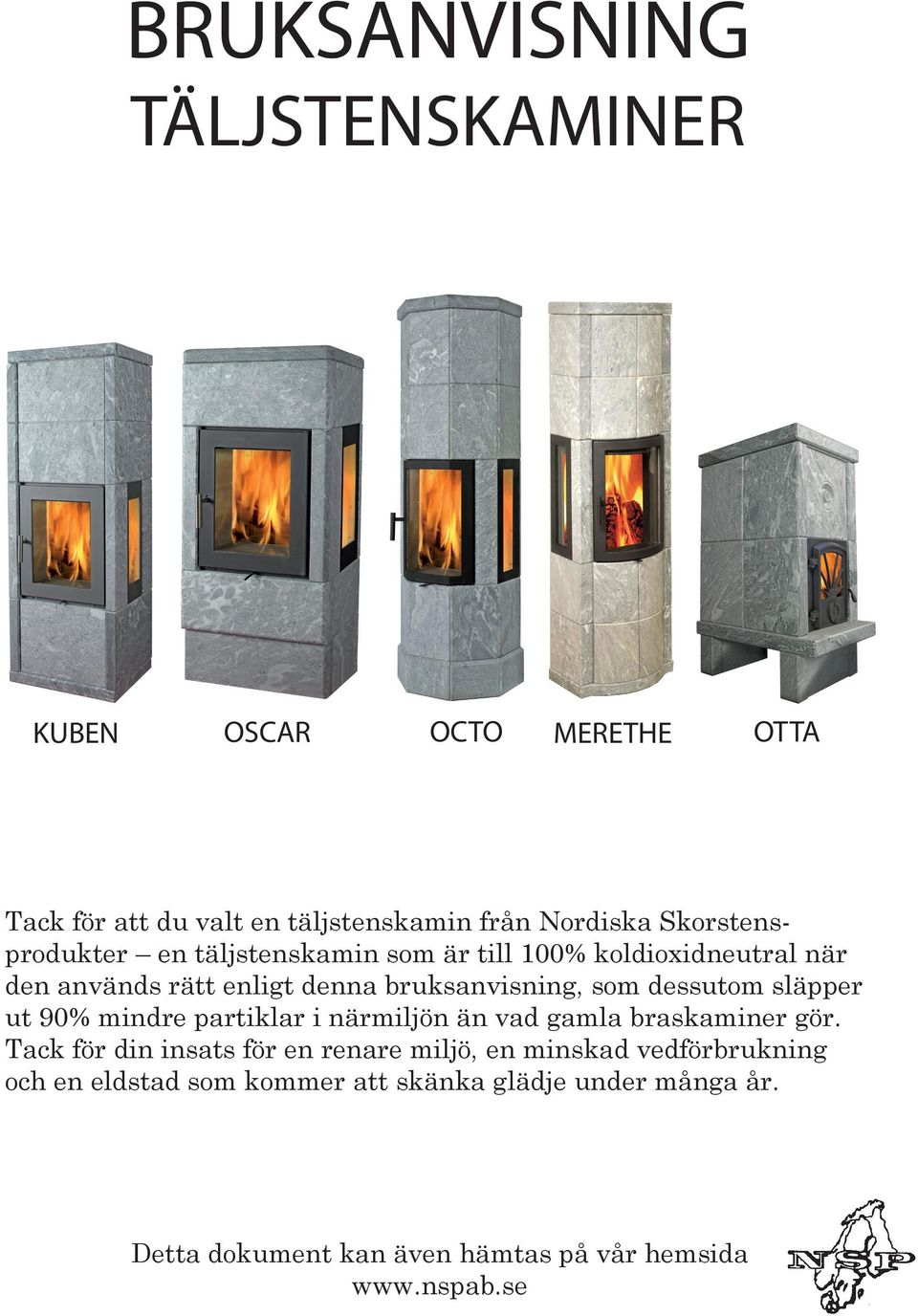

16 BRUKSANVISNING TÄLJSTENSKAMINER KUBEN OSCAR OCTO MERETHE OTTA Tack för att du valt en täljstenskamin från Nordiska Skorstensprodukter en täljstenskamin som är till 100% koldioxidneutral när den används rätt enligt denna bruksanvisning, som dessutom släpper ut 90% mindre partiklar i närmiljön än vad gamla braskaminer gör. Tack för din insats för en renare miljö, en minskad vedförbrukning och en eldstad som kommer att skänka glädje under många år. Detta dokument kan även hämtas på vår hemsida

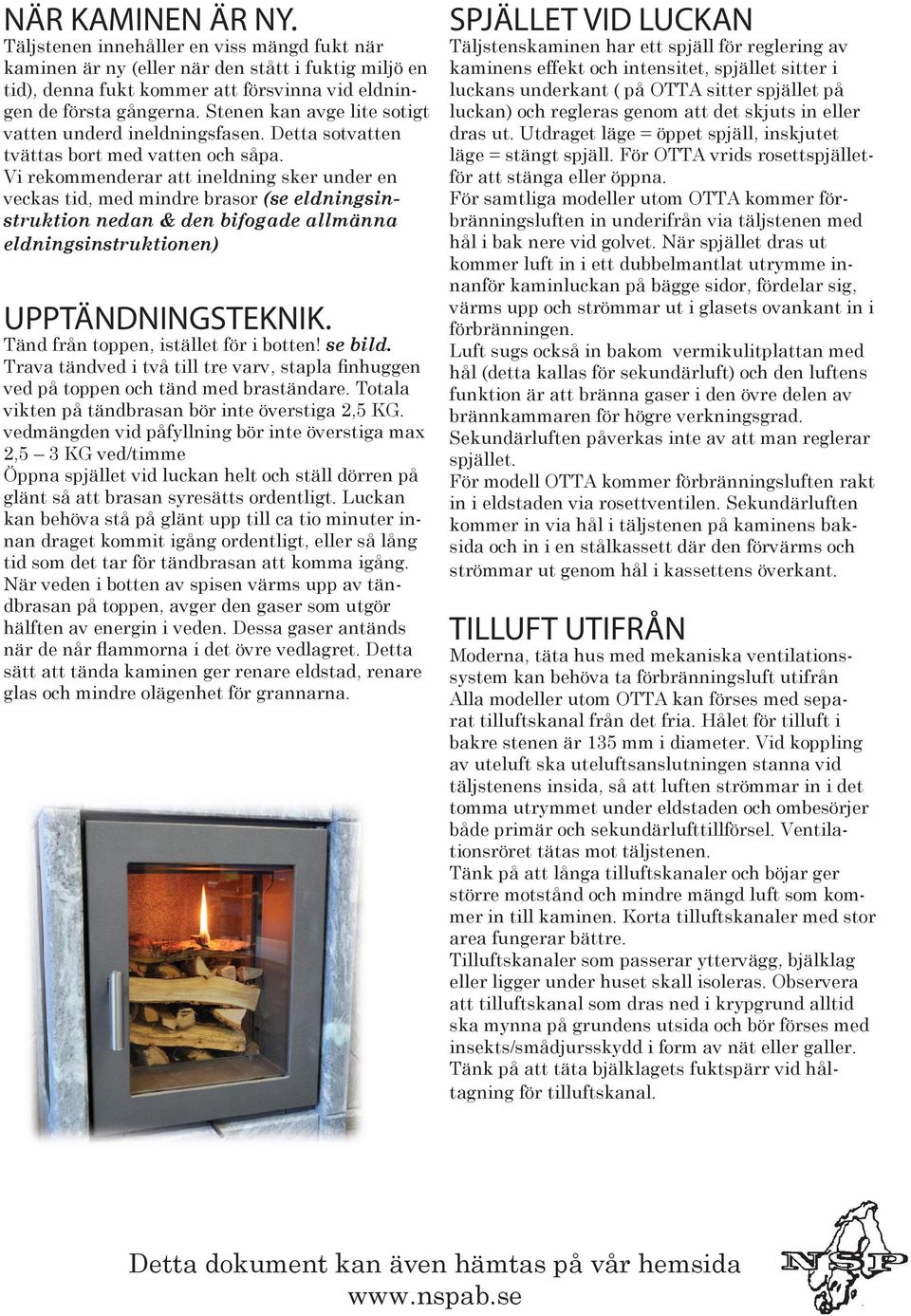

17 NÄR KAMINEN ÄR NY. Täljstenen innehåller en viss mängd fukt när kaminen är ny (eller när den stått i fuktig miljö en tid), denna fukt kommer att försvinna vid eldningen de första gångerna. Stenen kan avge lite sotigt vatten underd ineldningsfasen. Detta sotvatten tvättas bort med vatten och såpa. Vi rekommenderar att ineldning sker under en veckas tid, med mindre brasor (se eldningsinstruktion nedan & den bifogade allmänna eldningsinstruktionen) UPPTÄNDNINGSTEKNIK. Tänd från toppen, istället för i botten! se bild. Trava tändved i två till tre varv, stapla finhuggen ved på toppen och tänd med braständare. Totala vikten på tändbrasan bör inte överstiga 2,5 KG. vedmängden vid påfyllning bör inte överstiga max 2,5 3 KG ved/timme Öppna spjället vid luckan helt och ställ dörren på glänt så att brasan syresätts ordentligt. Luckan kan behöva stå på glänt upp till ca tio minuter innan draget kommit igång ordentligt, eller så lång tid som det tar för tändbrasan att komma igång. När veden i botten av spisen värms upp av tändbrasan på toppen, avger den gaser som utgör hälften av energin i veden. Dessa gaser antänds när de når flammorna i det övre vedlagret. Detta sätt att tända kaminen ger renare eldstad, renare glas och mindre olägenhet för grannarna. SPJÄLLET VID LUCKAN Täljstenskaminen har ett spjäll för reglering av kaminens effekt och intensitet, spjället sitter i luckans underkant ( på OTTA sitter spjället på luckan) och regleras genom att det skjuts in eller dras ut. Utdraget läge = öppet spjäll, inskjutet läge = stängt spjäll. För OTTA vrids rosettspjälletför att stänga eller öppna. För samtliga modeller utom OTTA kommer förbränningsluften in underifrån via täljstenen med hål i bak nere vid golvet. När spjället dras ut kommer luft in i ett dubbelmantlat utrymme innanför kaminluckan på bägge sidor, fördelar sig, värms upp och strömmar ut i glasets ovankant in i förbränningen. Luft sugs också in bakom vermikulitplattan med hål (detta kallas för sekundärluft) och den luftens funktion är att bränna gaser i den övre delen av brännkammaren för högre verkningsgrad. Sekundärluften påverkas inte av att man reglerar spjället. För modell OTTA kommer förbränningsluften rakt in i eldstaden via rosettventilen. Sekundärluften kommer in via hål i täljstenen på kaminens baksida och in i en stålkassett där den förvärms och strömmar ut genom hål i kassettens överkant. TILLUFT UTIFRÅN Moderna, täta hus med mekaniska ventilationssystem kan behöva ta förbränningsluft utifrån Alla modeller utom OTTA kan förses med separat tilluftskanal från det fria. Hålet för tilluft i bakre stenen är 135 mm i diameter. Vid koppling av uteluft ska uteluftsanslutningen stanna vid täljstenens insida, så att luften strömmar in i det tomma utrymmet under eldstaden och ombesörjer både primär och sekundärlufttillförsel. Ventilationsröret tätas mot täljstenen. Tänk på att långa tilluftskanaler och böjar ger större motstånd och mindre mängd luft som kommer in till kaminen. Korta tilluftskanaler med stor area fungerar bättre. Tilluftskanaler som passerar yttervägg, bjälklag eller ligger under huset skall isoleras. Observera att tilluftskanal som dras ned i krypgrund alltid ska mynna på grundens utsida och bör förses med insekts/smådjursskydd i form av nät eller galler. Tänk på att täta bjälklagets fuktspärr vid håltagning för tilluftskanal. Detta dokument kan även hämtas på vår hemsida

18 RENGÖRING AV TILLUFTS- KANAL/TILLUFTSKANAL VID KAMINENS GLASRUTA Tänk på att en tilluftskanal blir smutsig inuti varför den bör anordnas så att den kan rensas. En gång om året är lämpligt att kontrollera hur inloppet till kanalen ser ut. Mest smuts och damm samlas alltid vid inloppet till kanalen (i nät eller galler) och tas enklast bort med en borste. Rensning av hela kanalen bör utföras med roterande maskindriven borste för bästa resultat. Vid sådan rensning tänk på att ordna en dammfälla (ex. en industridammsugare) som drar smutsen till dammfällan så att inte all smuts hamnar under eldstaden i kaminen. Tilluftskanalerna som släpper in luft i överkant av glasluckan bör rengöras några gånger om året lämpligast genom att borsta rent öppningarna med en borste eller dammsuga rent (tänk på att kaminen ska vara kall när detta görs). SKÖTSEL/UNDERHÅLL AV TÄLJSTENEN Fläckar från fett, stearin osv. slipas lättast bort med fint sandpapper. Stearinfläckar kan brännas bort med hjälp av varmluftspistol eller genom naturlig avdunstning som tar en tid. Det går att tvätta stenen med såpvatten. Om det kommit ut brunaktigt sotvatten i skarvarna mellan täljstenar tvättas detta enklast bort med såpvatten och om det fastnat slipas skarvarna med fint sandpapper. OLIKA TYPER AV PROBLEM (se också den allmänna eldningsinstruktionen för felsökning och åtgärd av vissa eldstadsrelaterade problem) Sotvatten i skarvar mellan täljstenar uppkommer oftast vid upptändning av ny kamin (kondens bildas på stenens insida vid upphettning, vattnet blandas med rök/sot och rinner ut ur spisen i skarvar) eller vid upptändning av kamin som stått oeldad en tid, exempelvis i ett fritidshus, eller i ett hus där för stort undertryck råder. Repor på täljstenen slipas bort med fint sandpapper. Hack, urslag i täljstenen repareras med medföljande reparationskit bestående av täljstenspulver och vattenglas. Blanda pulvret och vattenglaset till en spackelliknande konsistens. Stryk på i skadan låt torka ett dygn slipa sedan den reparerade ytan med sandpapper till rätt släthet. Mer utförlig information finner ni i den bifogade eldningsinstruktionen. VERMIKULITSKIVOR Vermikulit är ett värmebeständigt material. Dess funktion är att skydda täljstenen och återstråla värme till förbränningen. Skivorna är lätta att skada om man ex. slänger in veden. Små sprickor i vermikuliten kan uppstå och är normalt sett inte ett problem, däremot om bitar av vermikuliten faller bort är det dags att byta ut de skadade skivorna så att inte skador på täljstenen uppstår. Detta dokument kan även hämtas på vår hemsida
