NC22EU SMARTKLEEN POOL ROBOT BOTTENSUGARE

Transkript

1 NC22EU SMARTKLEEN POOL ROBOT BOTTENSUGARE Grattis till ditt köp! SmartKleen är en teknologisk avancerad automatisk pool bottensugare, som är lätt att använda. SmartKleen gör det enkelt att hålla poolen ren. Följ nedanstående enkla anvisningar, och vi lovar dig, att SmartKleen snabbt och effektivt rensar din pool redan idag och i många år framöver. Installering - Sätt nätanslutningen på ett säkert ställe (gärna i ett förråd, skjul eller liknande) - Nätanslutningen får endast sättas till en strömkälla med 230V med jordförbindelse, som är ansluten till en HPFI-anordning. Kontrollera, att kontakten på nätanslutningen är i off position (0), innan den ansluts till ström. - Sätt kontakten i det jordade strömuttaget. - Skruva av kapseln på nätanslutningen och sätt stickkontakten i.(stickkontakten kan bara sitta på ett sätt). - Försäkra dig om att stickkontakten är helt inskjuten i nätanslutningen innan du skruvar på skyddskapslen över kontakten, tills den sitter fast. OBS: Starta INTE din bottensugare utan vatten. Startas den innan den har kommit i vattnet, kan det skada motorn. Garantin gäller inte vid ett sådant fel. - Placera bottensugaren i vattnet. Det kan vara nödvändigt att hålla den nere under vattnet tills den sjunker ned på botten i poolen. - Kasta rikligt av ledningen i vattnet, så bottensugaren kan nå överallt i poolen. - Vrid kontakten på nätanslutningen till start position (1) - Din bottensugare startar nu sitt rengöringsprogram. - Bottensugaren stoppar automatiskt efter 2 timmar, för att spara på strömmen. - Om det krävs ytterligare en rengöring, eller att enheten är avstängd, skal du vänta 2 minuter innan den kan startas igen. OBS: Vill du avsluta programmet innan den programmerade tiden har gått ut, skall nätanslutningen sättas på off position (0) innan den tas upp ur vattnet! - VIKTIGT: Vid normal drift, ser det ut som om bottensugaren stoppar i ett par sekunder, och drar framhjulen upp från botten, och flyttar sig till höger eller vänster eller snurrar runt om sin egen axel. Detta är helt normalt och förprogrammerat i enheten, för att säkra den snabbaste och mest effektiva rengöringen av din pool.

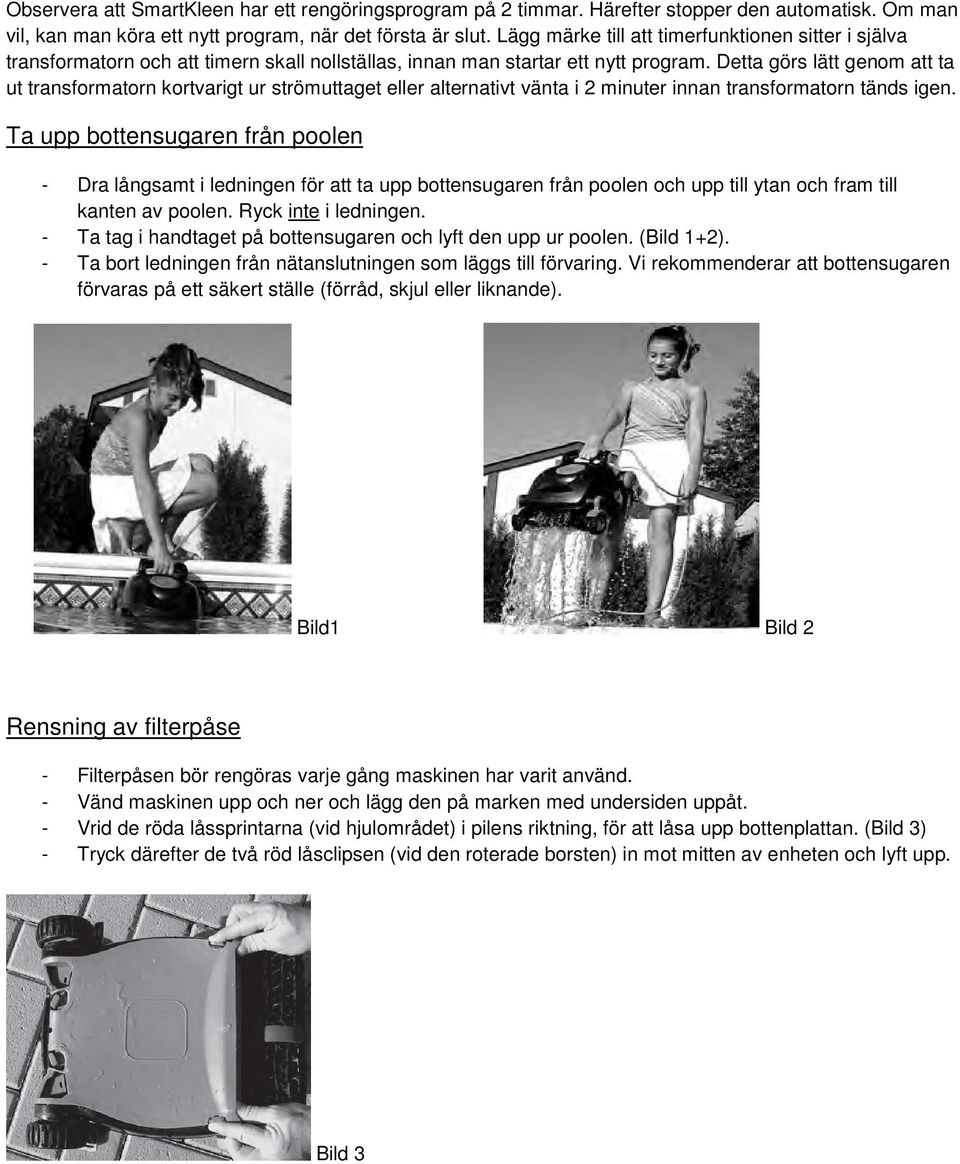

2 Observera att SmartKleen har ett rengöringsprogram på 2 timmar. Härefter stopper den automatisk. Om man vil, kan man köra ett nytt program, när det första är slut. Lägg märke till att timerfunktionen sitter i själva transformatorn och att timern skall nollställas, innan man startar ett nytt program. Detta görs lätt genom att ta ut transformatorn kortvarigt ur strömuttaget eller alternativt vänta i 2 minuter innan transformatorn tänds igen. Ta upp bottensugaren från poolen - Dra långsamt i ledningen för att ta upp bottensugaren från poolen och upp till ytan och fram till kanten av poolen. Ryck inte i ledningen. - Ta tag i handtaget på bottensugaren och lyft den upp ur poolen. (Bild 1+2). - Ta bort ledningen från nätanslutningen som läggs till förvaring. Vi rekommenderar att bottensugaren förvaras på ett säkert ställe (förråd, skjul eller liknande). Bild1 Bild 2 Rensning av filterpåse - Filterpåsen bör rengöras varje gång maskinen har varit använd. - Vänd maskinen upp och ner och lägg den på marken med undersiden uppåt. - Vrid de röda låssprintarna (vid hjulområdet) i pilens riktning, för att låsa upp bottenplattan. (Bild 3) - Tryck därefter de två röd låsclipsen (vid den roterade borsten) in mot mitten av enheten och lyft upp. Bild 3

3 - Håll bottenplattan, som ses på bild 4, och dra i stroppen märkt "PULL TO REMOVE BAG" Bild 4 - Vänd ut avigsidan på filterpåsen och skölj den med vattenslangen (bild 5). Om filterpåsen är mycket smutsig, kan den tvättas i tvättmaskinen med avigsidan utåt, i kallt vatten och med ett skonsamt tvättmedel. Bild 5 - Skölj också av resterna av smutsen från bottenplattan och ta bort alla orenheter från hörnorna. Det är också viktigt att smutsen tas bort vid intaget, som visas på bild 6. Bild 6

4 Filterpåsen sätts tillbaka i bottenplatten med rätsidan utåt. Starta bakifrån (bottenplattans brede ända) och vid PUSH -märket på filterposen. Sätt fast filterpåsen i kanalen på bottenplattans innersida. OBS: PUSH skall sitta vid markeringen på bottenplattan. Bild 7. Bild 7 Tryck på filterkanten hela vägen runt kanten och se till att filterpåsen sitter riktigt Se bild 7 a. Ta bottenplattan och vänd den så påsen hänger under plattan. Bild 7a Sätt tillbaks bottenplattan i maskinen. Var mycket uppmärksam på att filterpåsen sitter helt korrekt, så den inte kommer i kläm. OBS: Sitter den inte riktigt, kan locket inte stängas ordentligt. BOTTENPLATTAN FÅR INTE PRESSAS PÅ. Tryck den bakersta delen av bottenplattan in mot bottenrensaren samtidigt med att låsclipsen skjuts mot kanten av maskinen tills det hörs ett tydligt klick. Bild 8. Bild 8

5 När bottenplattan sitter korrekt, vrids de röda låsclipsen i motsatt riktning av pilarna, för att låsa bottenplattan. Bild 9 Bild 9 Ledningsunderhåll Med tiden kan ledningen på din bottensugare börja tvinna sig. Kraftiga ryk och en sammanrullad ledning kan leda till olämplig och dålig rengöring. Om du vill rulla ut din ledning, bör ledningen vara våt. Placera bottensugaren på marken, som visas nedanför. Se till att du gör det på ett plant område, som gör det möjligt att ledningen kan dras ut i rak linje. Dra i ledningen, så den kommer fri från marken. Rulla ledningen mellan dina fingrar i den motsatta riktningen än var den var innan. Bild 10 Nu är du klart att rulla ihop ledningen, som visas på bild 11.

6 Bild 10 Håll ledningen nära bottensugaren. Gör en stor ögla, när du rullar ihop ledningen, som på bild 11. Når du rullar upp ledningen, ska det vara motsols. Håll ordentligt fast, när du rullar upp ledningen. Rulla ALDRIG upp ledningen stramt omkring bottensugaren. När ledningen är korrekt upprullat, placeras den ovanpå bottensugaren. Vinterförvaring: Om temperaturen ofta faller under 5 gr. C, skal din bottensugare, samt nätanslutningen förvaras inomhus. Var uppmärksam på att din SmartKleen endast fungerar perfekt i temperaturer över 5 gr. C. Bild 11

7 Problemlösning Problem: Möjlig orsak: Lösning: Enheten går enbart några få - Drivmotoren har tagit in vatten - Byt drivmotor meter fram och tillbaka. - Drivhjulet sitter fast - Ta bort smuts från drivhjulet Bottensugaren fungerar inte. Inget ljus i transformatorn Bottensugaren flyttar sig, men suger inte upp smutsen. - Vattnet er under +5 grader C. - Strömmen är inte tillsluten - Nätanslutningen fungerar inte - Stickkontakten kan vara defekt - Din ström är inte 230 volt - Transformatorn fungerar men inte ljuset - Transformatorn fungerar inte - Fel i pumpmotorn, förstört eller Fastklämt pump hjul - Sätt kontakten i uttaget - Kontrollera kontakten på nätanslutningen - Stickkontakten skall bytas ut - Kontrollera om du har 230 volt - Lampan skal bytas ut - Kontrollera strömmen - Pumpmotorn skall bytas Farliga områden och situationer för din bottensugare, där den inte fungerar. Bottensugaren svävar i botten av poolen. - Poolen är för stor i förhållande till enheten - Ledningen har filtrat ihop sig - Filterpåsen är full - Pumpmotorn har ett funktionsfel - Din pool skal vara mindre än 40 meter i annat fall skall nätanslutningen flyttas runt - Ledningen skall vecklas ut - Påsen ska tömmas och rensas - Kontrollera pumpmotorn Modell SmartKleen Garantin gäller i 12 månader (+ 12 månaders reklamationsrätt). Garantiperioden gäller från datumet på ditt inköpskvitto. Kvittot skal visas framvisas vid service förfrågningar i garantiperioden. Det är därför viktigt, att du gömmer ditt kvitto. Garantin gäller inte vid vanligt slitage, rispor och kosmetiska skador. Mera specifikt gäller garantin inte för skador, som är framkomna på grund av: Felanvändning eller handtering. Vårdslöshet och tappade saker. Reparationer, ändringer eller liknande utfört av andra än Swim & Funs servicecenter. Fel förvaring (t.ex. vid extremt höga eller låga temperaturer). Ved reklamation kontakta Swim & Fun Scandinavia. Ved inleverans av defekt bottensugare, skal produkten vara emballerat således, att den är skyddad mot transportskada. Det är ditt ansvar, att produkten kommer säkert fram. Du skal upplysa namn, adress, telefonnummer, och ev. , i annat fall kan vi inte returnera produkten till dig. Kom alltid ihåg att upplysa, vad som är felet med din bottensugare. VARNING: Var uppmärksam på, att några poolliners är mera mottagliga för slitage, som orsakas av objekter såsom leksaker, dispensers och rengöringsartiklar. Poolliners med mönster kan lätt rispas eller skadas genom kontakt med nämnda objekt i poolen. SmartPool är inte ansvarig för detta vid användning av din bottensugare.
