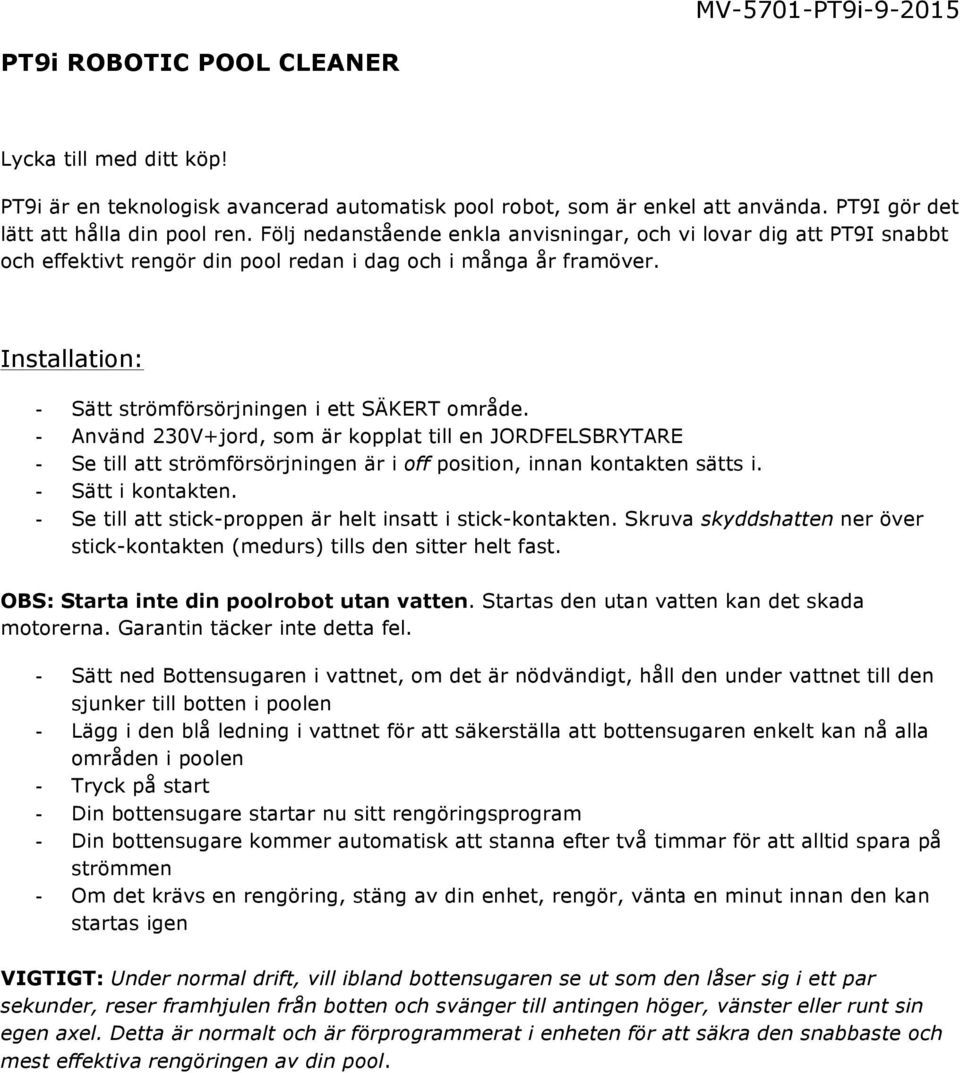

1 MV-5701-PT9i PT9i ROBOTIC POOL CLEANER Lycka till med ditt köp! PT9i är en teknologisk avancerad automatisk pool robot, som är enkel att använda. PT9I gör det lätt att hålla din pool ren. Följ nedanstående enkla anvisningar, och vi lovar dig att PT9I snabbt och effektivt rengör din pool redan i dag och i många år framöver. Installation: - Sätt strömförsörjningen i ett SÄKERT område. - Använd 230V+jord, som är kopplat till en JORDFELSBRYTARE - Se till att strömförsörjningen är i off position, innan kontakten sätts i. - Sätt i kontakten. - Se till att stick-proppen är helt insatt i stick-kontakten. Skruva skyddshatten ner över stick-kontakten (medurs) tills den sitter helt fast. OBS: Starta inte din poolrobot utan vatten. Startas den utan vatten kan det skada motorerna. Garantin täcker inte detta fel. - Sätt ned Bottensugaren i vattnet, om det är nödvändigt, håll den under vattnet till den sjunker till botten i poolen - Lägg i den blå ledning i vattnet för att säkerställa att bottensugaren enkelt kan nå alla områden i poolen - Tryck på start - Din bottensugare startar nu sitt rengöringsprogram - Din bottensugare kommer automatisk att stanna efter två timmar för att alltid spara på strömmen - Om det krävs en rengöring, stäng av din enhet, rengör, vänta en minut innan den kan startas igen VIGTIGT: Under normal drift, vill ibland bottensugaren se ut som den låser sig i ett par sekunder, reser framhjulen från botten och svänger till antingen höger, vänster eller runt sin egen axel. Detta är normalt och är förprogrammerat i enheten för att säkra den snabbaste och mest effektiva rengöringen av din pool.

2 Ta upp bottensugaren från poolen: - Dra långsamt i den blå ledningen för att få upp bottensugaren till kanten av poolen - Ta aldrig upp bottensugaren ur poolen utan ledningen. - Ta tag i handtaget på bottensugaren och lyft upp den ur poolen (bild 1+2). - Ta bort kabeln från bottensugaren vid förvaring. Bild 1 Bild 2 Rensning av filterpåse: - Filterpåsen bör rengöras efter varje gång maskinen har varit i bruk - Vänd maskinen upp och ner. Se bild 3. - Vrid de röda låssprintarna (vid hjulområdet) tills de kommer i olåst position - Tryck därefter ner de två röda låsclipsen nära den roterande borsten mot mitten av enheten och lyft mot mitten Bild 3

3 - Håll bottenplattan som visas på Bild 4 och dra i stroppen märkt "PULL TO REMOVE BAG" Bild 4 - Vänd filterposen ut och in och skölj med vatten enligt bild 5. Om påsen är mycket smutsig kan den diskas i diskmaskinen. Vänd filterpåsen ut och in, använd kallt vatten och ett skonsamt rengöringsmedel. Bild 5 - Skölj av allt smuts från botten på locket, viktigt att smutsen tas bort från alla fästen och från alla hörn. Se bild 6. Bild 6

4 Sätt tillbaka filterpåsen på bottenplattan. Starta bakifrån (bottenplattans breda ende) vid PUSH -märket på filterpåsen. Sätt fast filterpåsen i kanalen på bottenplattans insida, OBS: PUSH skall sitta vid markeringen på bottenplattan. Se bild 7. Bild 7 Tryck på filterkanten hela vägen runt längs kanten och se till att filterpåsen sitter riktigt. Se bild 7a. Bild 7a Vänd bottenplattan så påsen hänger under. Sätt tillbaka bottenplattan i bottensugaren, var noga med att filterpåsen sitter riktigt i kroppen på bottensugaren. Se till att allt filtermaterialet är inne i bottensugaren. OBS Om den inte sitter riktigt går den inte att låsa ordentligt. BOTTENPLATTAN FÅR INTE PRESSAS PÅ. När bottenplattan sitter korrekt, vrid de röde låsclipsen i motsatt riktning mot pilarna. Se bild 8. Bild 8

5 Tryck den bakersta delen av bottenplattan in i bottesugaren tills ett tydligt klick hörs. Bild 9. Bild 9 Kabel-underhåll Med tiden kan kabeln på din bottensugare börja tvinna sig. För bästa möjliga rengöring är det viktigt att kabeln inte är tvinnad. När du vill tvinna ut din kabel fungerar det bäst om den ät våt. Ta upp bottensugaren ur poolen och lägg den på marken enligt bild 10 Dra ut hela kabeln på ett så plant område som möjligt Använd nu dina händer för att tvinna upp kabeln. Nu är det klart att rulla upp kabeln. Se bild 10. Bild 10 Håll kabel hel och tät på bottensugare. Gör en stor ögla när du rulla ihop kabeln enligt bild 11. Rulla upp kabeln moturs.

6 DU FÅR ALDRIG rulla upp kabeln stramt runt om bottensugaren. När kabeln är korrekt upprullad, placeras den på din bottensugare. Vinterförvaring: Om temperaturen under +5 grader C, skall din bottensugare och strömkabel förvaras inomhus. Var uppmärksam på att PT9I Robot endast fungerar perfekt i temperaturer över 5 gr. C. Bild 11 Problemlösning Problem: Möjlig orsak: Lösning: Enheten går fram och tillbaka bara några få meter ibland. - Drivmotorn har vatten i sig - Drivhjulet sitter fast - Vattnet är under + 5 grader - Byt drivmotorn - Ta bor smuts från drivhjulet Bottensugaren fungerar inte Inget ljus i transformatorn Bottensugaren rör på sig men samlar inte upp smuts Farliga områden och situationer för din bottensugare där den inte fungerar Bottensugaren svävar i botten av poolen. - Strömmen är inte på - Transformatorn fungerar inte - Kontakten kan vara defekt - Din ström er inte 230 volt - Transformatorn fungerar men inte lyset - Transformatorn fungerar inte - Fel i pumpmotor fastklämt pumphjul - Polen är för stor i förhållande till enheten - Kabeln är tvinnad - Filterpåsen är full - Pumpmotoren har ett funktionsfel - Sätt i kontakten - Kolla kontakten på transformatorn - Kontakten skall bytas - Titta om du har 230 volt - Lampan skall bytas - Kolla strömmen - Pumpmotor skall bytas - Din pool skal vare max 6x12 mete, annars måste strömförsörjningen flyttas runt. - Tvinna ut kabeln - Påsen skall tömmas och rengöras. -Kolla pumpmotoren

7 Model PT9I Garantin gäller i 12 månader (+ 12 månaders reklamationsrätt). Garantiperioden gäller från datumet på ditt inköpskvitto. Kvittot skal visas framvisas vid service förfrågningar i garantiperioden. Det är därför viktigt, att du gömmer ditt kvitto. Garantin gäller inte vid vanligt slitage, rispor och kosmetiska skador. Mera specifikt gäller garantin inte för skador, som är framkomna på grund av: Felanvändning eller handtering. Vårdslöshet och tappade saker. Reparationer, ändringer eller liknande utfört av andra än Activ Pools servicecenter. Fel förvaring (t.ex. vid extremt höga eller låga temperaturer). Ved reklamation kontakta Activ Pool ( Ved inleverans av defekt bottensugare, skal produkten vara emballerat således, att den är skyddad mot transportskada. Det är ditt ansvar, att produkten kommer säkert fram. Du skal upplysa namn, adress, telefonnummer, och ev. , i annat fall kan vi inte returnera produkten till dig! Kom alltid ihåg att upplysa, vad som är felet med din bottensugare. ADVARSEL: Var uppmärksam på, att några poolliners är mera mottagliga för slitage, som orsakas av objekter såsom leksaker, dispensers och rengöringsartiklar. Poolliners med mönster kan lätt rispas eller skadas genom kontakt med nämnda objekt i poolen. SmartPool är inte ansvarig för detta vid användning av din bottensugare.
