FrostControl. Bruksanvisning Monteringsanvisning Skall medföras i fordonet!

Transkript

1 FrostControl Bruksanvisning Monteringsanvisning Skall medföras i fordonet!

2 FrostControl (säkerhets-/avtappningsventil) Innehållsförteckning Använda symboler... 2 Användningsområde... 2 Funktionsbeskrivning... 3 Bruksanvisning Påfyllning av boilern (vattentanken)... 3 Automatisk öppning av utloppsventilen... 4 Manuell öppning av utloppsventilen... 4 Stängning av utloppsventilen... 4 Underhåll... 4 Avfallshantering... 4 Tekniska data... 4 Felsökningsanvisning... 5 Monteringsanvisning Monteringsanvisningar och val av plats... 6 Montering... 7 Anslutning av vattenledningar... 7 Använda symboler Symbolen hänvisar till möjliga faror. Hänvisning med information och tips. Användningsområde FrostControl är en strömlös övertryckssäkerhets-/atappningsventil med frostvaktsfunktion. Som tillbehör kan ventilen användas för Truma varmvattenberedare Boiler eller Trumatic C resp. för fast inbyggda vattentankar i husvagnar och husbilar. Som reservdel för FrostControl (medlevererad till Truma varmvattenberedare Combi). FrostControl är avsedd för alla tryck- resp. dränkpumpar med ett tryck upp upp till 2,8 bar. FrostControl är inte avsedd som tillbehör för Therme. De material som kommer i kontakt med vatten klarar dricksvatten (se tillverkardeklaration Manufacturer Declaration). 2

3 Funktionsbeskrivning Övertryckssäkerhetsventil Vid ett övertryck på upp till max. 4,5 bar (uppstår t.ex. vid uppvärmning av boilern) öppnas FrostControl automatiskt och släpper ut övertrycket stötvis i det fria via en avtappningsstuts. Manuell avtappningsventil Avtappningsventilen kan öppnas manuellt för tömning av vatteninnehållet. Frostvakt Vid risk för frost (ca 3 C omgivningstemperatur) öppnas FrostControl automatiskt och tappar av vattnet i boilern ut i det fria via en avtappningsstuts. Först vid en omgivningstemperatur på ca 7 C kan avtappningsventilen stängas manuellt igen och boilern fyllas. För att säkerställa en felfri funktion måste man montera säkerhets-/avtappningsventilen i ett uppvärmt utrymme. Om detta inte beaktas, kan funktionsfel uppstå och avtappningsventilen öppnas automatiskt under drift. Bruksanvisning = Vridströmställare läge drift 2 = Tryckknapp läge stängd 3 = Tryckknapp läge tömning 4 = Avtappningsstuts (genom fordonsgolvet, mynnar utanför fordonet) Påfyllning av boilern (vattentanken) Kontrollera om vridströmställaren (läge 1) står på drift och att den är låst i detta läge. 1 4 Stäng avtappningsventilen genom att trycka på tryckknappen (läge 2). Tryckknappen måste låsas i det stängda läget. Först vid temperaturer över ca 7 C vid avtappningsventilen kan denna stängas manuellt med tryckknappen (läge 2) och varmvattenberedaren fyllas. Vid temperaturer under 7 C rekommenderar vi att fordonsvärmen kopplas in för att värma upp kupén. Genom att anslutningsmöjlighet saknas kan FrostControl värmestav (tillbehör för Combi värmare) inte användas till boiler och Trumatic C. 3

4 Automatisk öppning av utloppsventilen Vid temperaturer under ca 3 C på avtappningsventilen öppnas denna automatiskt och tryckknappen hoppar ut (läge 3). Vattnet i varmvattenberedaren rinner ut genom avtappningsstutsen (4). Olika omgivningsfaktorer kan störa öppnandet av avtappningsventilen resp. avrinningen av vattnet. Därför kan Truma inte ikläda sig någon garanti för frostskador. Manuell öppning av utloppsventilen Vrid vridströmställaren 180 tills den snäpper fast, varvid tryckknappen hoppar ut (läge 3). Vattnet i varmvattenberedaren rinner ut genom avtappningsstutsen (4). Stängning av utloppsventilen Kontrollera att vridströmställaren står på drift (läge 1), d.v.s. parallellt med vattenanslutningen, och att den snäppt fast i detta läge. Stäng avtappningsventilen genom att trycka på tryckknappen. Tryckknappen måste stanna i läge (2) stängd. Först vid temperaturer över ca 7 C vid avtappningsventilen kan denna stängas manuellt med tryckknappen (läge 2) och varmvattenberedaren fyllas. Underhåll Avtappningsstutsen (4) på FrostControl måste alltid hållas fri från smuts (snömodd, is, löv etc.) för att garantera problemfri avtappning av vattnet! Garantin gäller inte för frostskador! Avfallshantering FrostControl skall avfallshanteras enligt myndigheternas föreskrifter i det land där den används. Nationella föreskrifter och lagar måste följas (i Tyskland t.ex. lagen om skrotning av fordon). I andra länder skall de föreskrifter följas som gäller i respektive fall. Tekniska data Pumptryck max. 2,8 bar Systemtryck max. 4,5 bar Stängningstemperatur över ca 7 C (omgivningstemperatur) Öppningstemperatur under ca 3 C (omgivningstemperatur) Driftstemperatur -30 C +80 C Vikt 200 g utförande med anslutningar för flexibla slangar Ø 10 mm 250 g utförande med anslutningar för fast rörplacering Ø 12 mm (John Guest System) Försäkran om överens stämmelse FrostControl uppfyller fordonsdirektivet 2000/53/EG och dricksvattendirektivet 98/83/EEG. Förbehåll för tekniska ändringar! 4

5 Felsökningsanvisning Fel Orsak Åtgärd Avloppsventilen (FrostControl) öppnas. Temperatur vid avtappningsventilen Koppla ev. in fordonsuppvärmningen. Vid temperaturer över ca 7 C på avloppsventilen kan den under ca 3 C. (Vid temperaturer under ca 3 C öppnas avtappningsventilen stängas igen! automatiskt!) Avtappningsventilen ( FrostControl) går inte att stänga. Temperaturen vid avtappningsventilen ligger under ca 7 C. Vridströmställaren står inte på drift. Koppla ev. in fordonsuppvärmningen. Vid temperaturer över ca 7 C på avloppsventilen kan den stängas igen! Sätt vridströmställaren på utloppsventilen i läget drift, tryck därefter in tryckknappen tills den stannar i intryckt läge. Vatten rinner stötvis ut ur utloppsstutsen på FrostControl. Vattentrycket för högt. Kontrollera pumptrycket (max. 2,8 bar). Vid anslutning till central vattenförsörjning (landresp. stadsanslutning) måste en tryckreducering sättas in, som förhindrar att högre tryck än 2,8 bar kan uppträda i varmvattenberedaren. Om dessa åtgärder inte avhjälper felet, skall Truma service kontaktas. 5

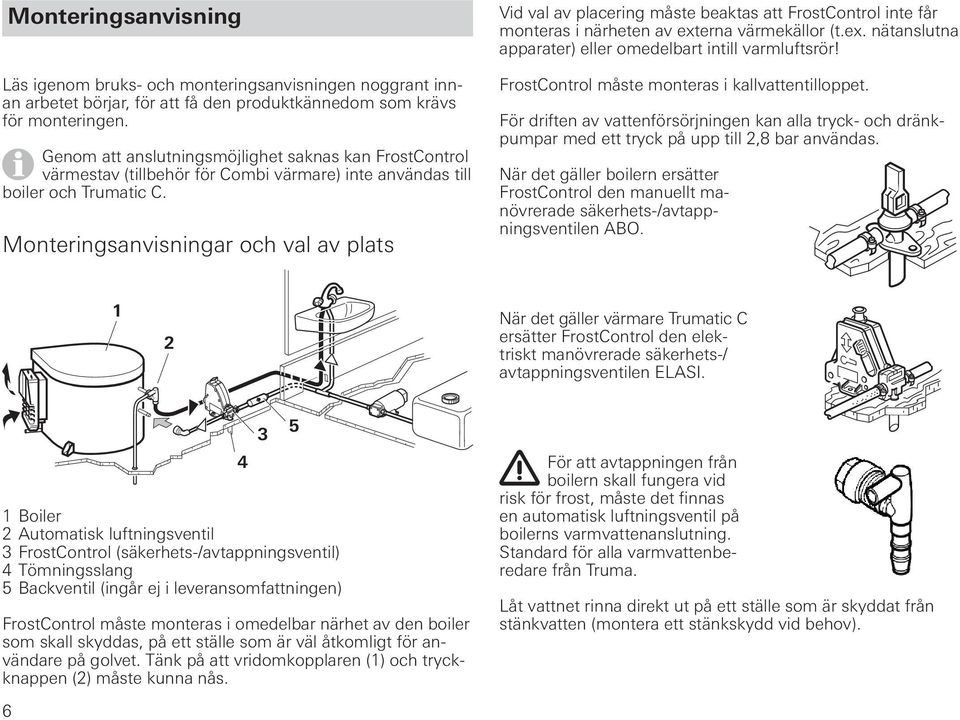

6 Monteringsanvisning Läs igenom bruks- och monteringsanvisningen noggrant innan arbetet börjar, för att få den produktkännedom som krävs för monteringen. Genom att anslutningsmöjlighet saknas kan FrostControl värmestav (tillbehör för Combi värmare) inte användas till boiler och Trumatic C. Monteringsanvisningar och val av plats Vid val av placering måste beaktas att FrostControl inte får monteras i närheten av externa värmekällor (t.ex. nätanslutna apparater) eller omedelbart intill varmluftsrör! FrostControl måste monteras i kallvattentilloppet. För driften av vattenförsörjningen kan alla tryck- och dränkpumpar med ett tryck på upp till 2,8 bar användas. När det gäller boilern ersätter FrostControl den manuellt manövrerade säkerhets-/avtappningsventilen ABO. 1 2 När det gäller värmare Trumatic C ersätter FrostControl den elektriskt manövrerade säkerhets-/ avtappningsventilen ELASI. 1 Boiler 2 Automatisk luftningsventil 3 FrostControl (säkerhets-/avtappningsventil) 4 Tömningsslang 5 Backventil (ingår ej i leveransomfattningen) FrostControl måste monteras i omedelbar närhet av den boiler som skall skyddas, på ett ställe som är väl åtkomligt för användare på golvet. Tänk på att vridomkopplaren (1) och tryckknappen (2) måste kunna nås För att avtappningen från boilern skall fungera vid risk för frost, måste det finnas en automatisk luftningsventil på boilerns varmvattenanslutning. Standard för alla varmvattenberedare från Truma. Låt vattnet rinna direkt ut på ett ställe som är skyddat från stänkvatten (montera ett stänkskydd vid behov). 6

7 Montering 2 1 Anslutning av vattenledningar Anslut kallvattentilloppet till FrostControl. För säkerställande av en felfri funktion för säkerhets-/avloppsventilen måste vattenslangarna (-rören) läggas utan spänning! Se till att kallvattentilloppet inte kommer i kontakt med köldbryggor (t.ex. ytterväggen) frostrisk! Lägg vattenslangar (-rör) så kort och böjfritt som möjligt. Borra ett hål med Ø 18 mm i fordonsgolvet. 4 Fäst tömningsslangen (4) på avtappningspluggen och för ut båda genom golvet. Luftspalten mellan tömningsslangen och hålet tätas underifrån med ett plastiskt karosstätningsmedel. FrostControl skruvas fast med två skruvar B 5,5 x 25 (ingår som standard). Vid installation med flexibla slangar (Ø 10 mm) Alla slanganslutningar ska säkras med slangklämmor (även kallvatten)! Vid installation med fast rörplacering (Ø 12 mm) Vi rekommenderar rör, stödhylsor och låsringar från John Guest. När beredaren ansluts till ett centralt vattenledningsnät (landsorts- eller tätorts an slutning) eller vid använd ning av pumpar med större effekt måste en tryckre duce rings ventil monteras som hindrar tryck över 2,8 bar i beredaren. När vattnet värms upp och därmed utvidgas, kan trycket öka upp till 4,5 bar innan säkerhetsventilen i FrostControl reagerar (kan även inträffa med sänkpumpar). Samtliga vattenledningar skall dras med fall i riktning mot FrostControl! Garantin gäller inte för frostskador! 7

8 I Tyskland skall som huvudregel Truma servicecenter kontaktas vid fel. I andra länder kontaktas respektive servicepartner (se Truma servicehäfte eller För snabb handläggning bör du ha aggregatets typ och serienummer (se typskylten) till hands. Truma Scandinavia Alde International Systems AB Wrangels Allé 90 Tel. +46 (0) S Färlöv, Sverige Fax +46 (0) /2012 Fo Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Deutschland Service Telefon +49 (0) Telefax +49 (0) service@truma.com
