Monteringsanvisning för Kuben 3 & 4

Transkript

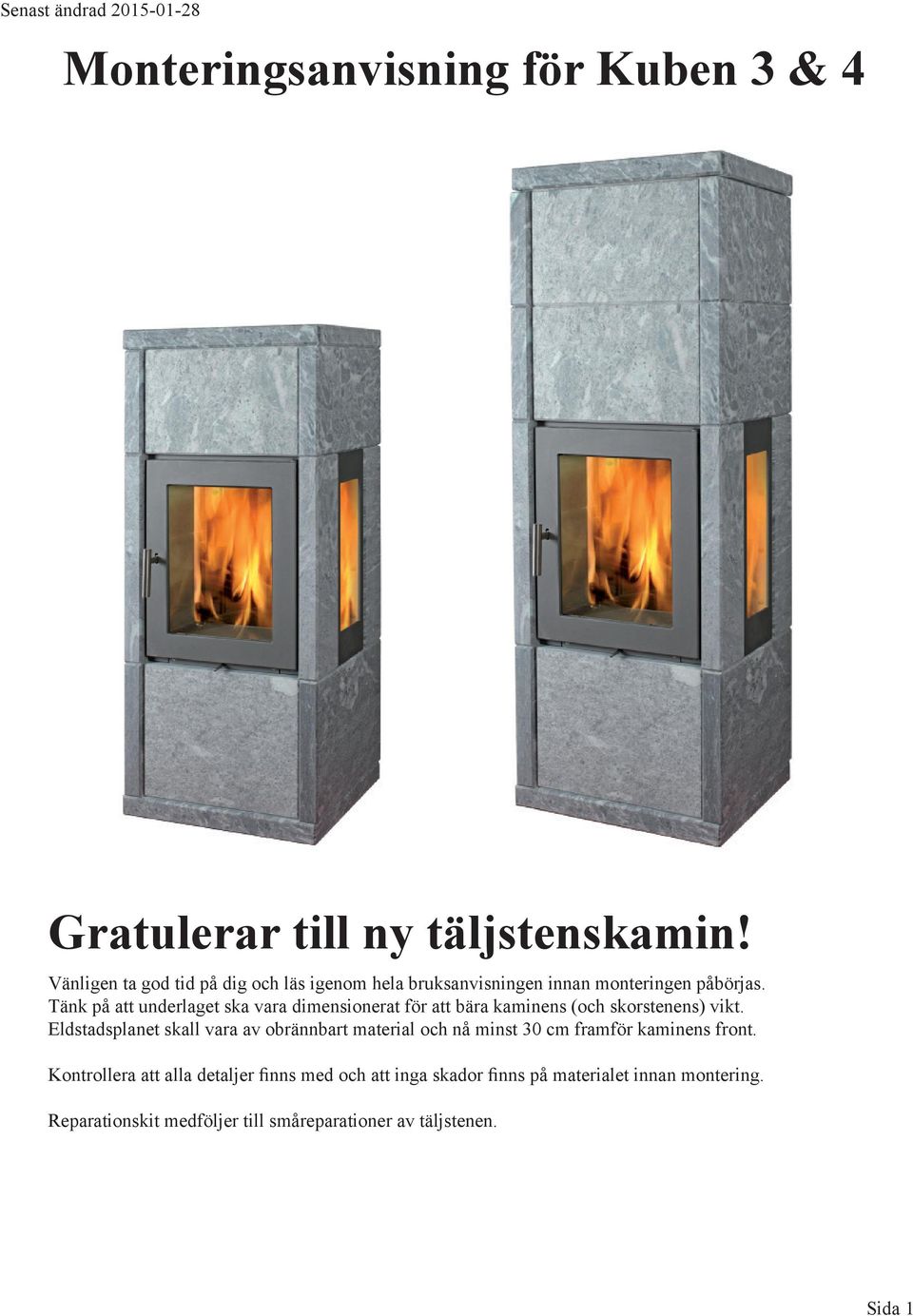

1 Monteringsanvisning för Kuben 3 & 4 Gratulerar till ny täljstenskamin! Vänligen ta god tid på dig och läs igenom hela bruksanvisningen innan monteringen påbörjas. Tänk på att underlaget ska vara dimensionerat för att bära kaminens (och skorstenens) vikt. Eldstadsplanet skall vara av obrännbart material och nå minst 30 cm framför kaminens front. Kontrollera att alla detaljer finns med och att inga skador finns på materialet innan montering. Reparationskit medföljer till småreparationer av täljstenen. Sida 1

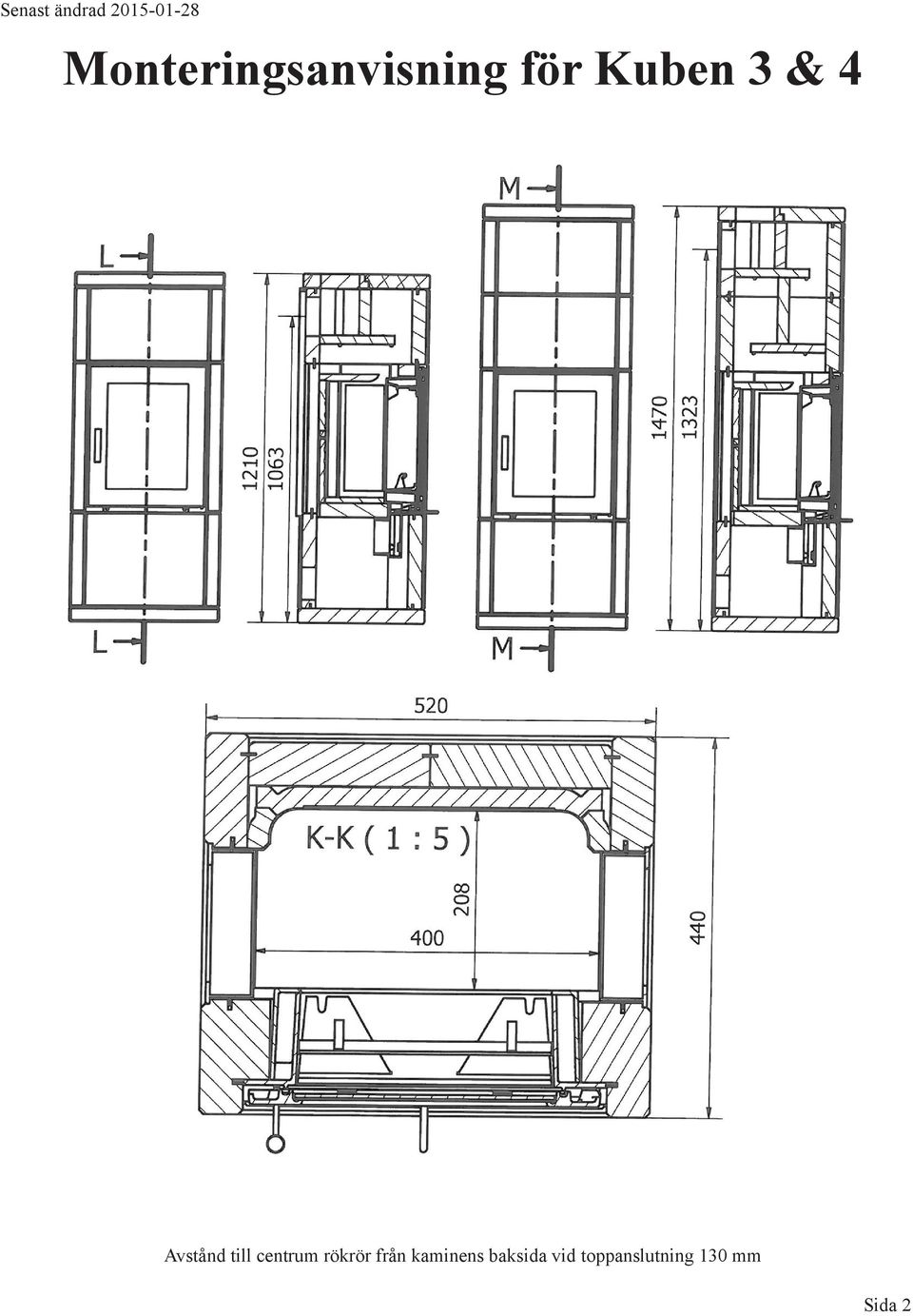

2 Monteringsanvisning för Kuben 3 & 4 Avstånd till centrum rökrör från kaminens baksida vid toppanslutning 130 mm Sida 2

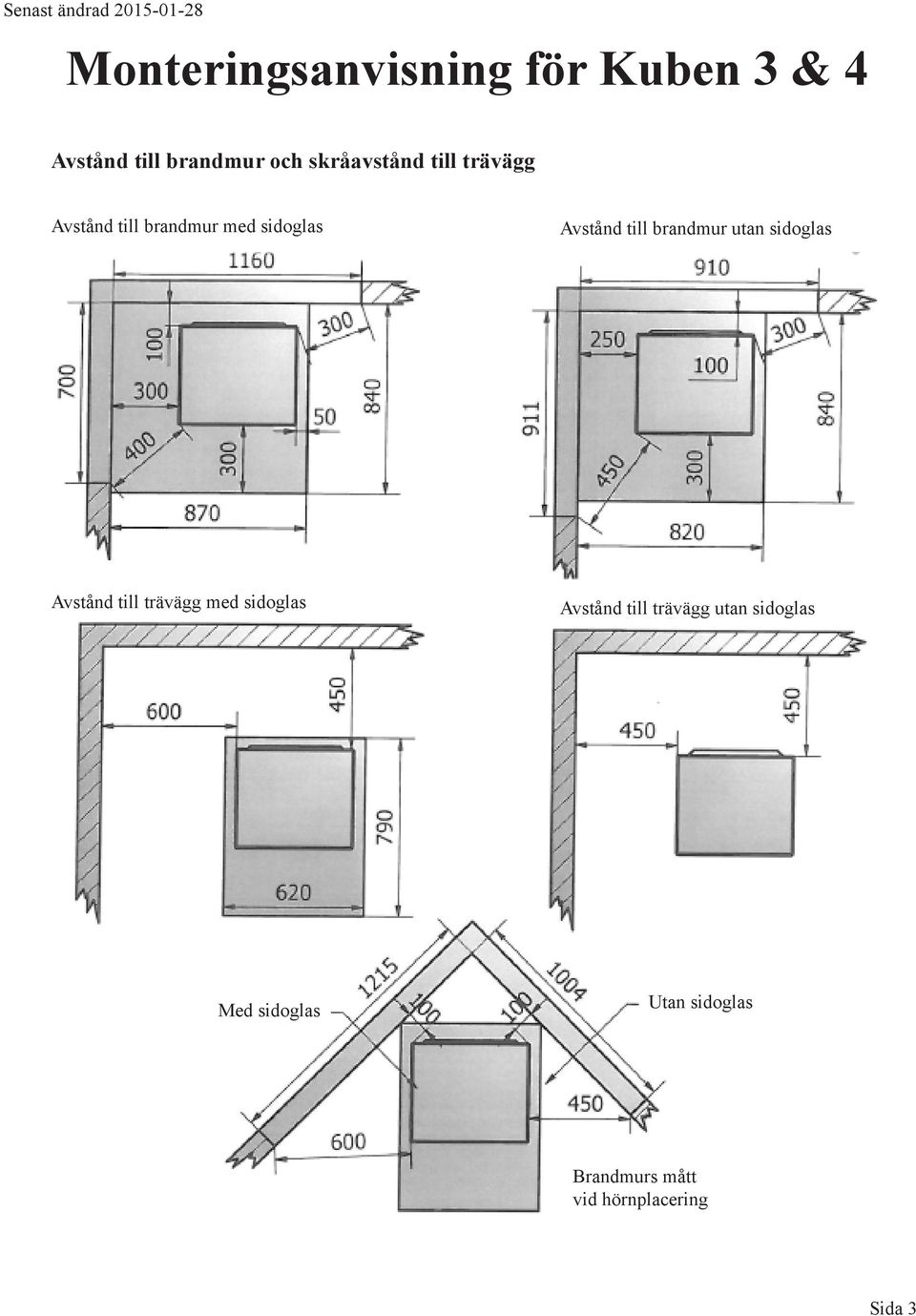

3 Monteringsanvisning för Kuben 3 & 4 Avstånd till brandmur och skråavstånd till trävägg Avstånd till brandmur med sidoglas Avstånd till brandmur utan sidoglas Avstånd till trävägg med sidoglas Avstånd till trävägg utan sidoglas Med sidoglas Utan sidoglas Brandmurs mått vid hörnplacering Sida 3

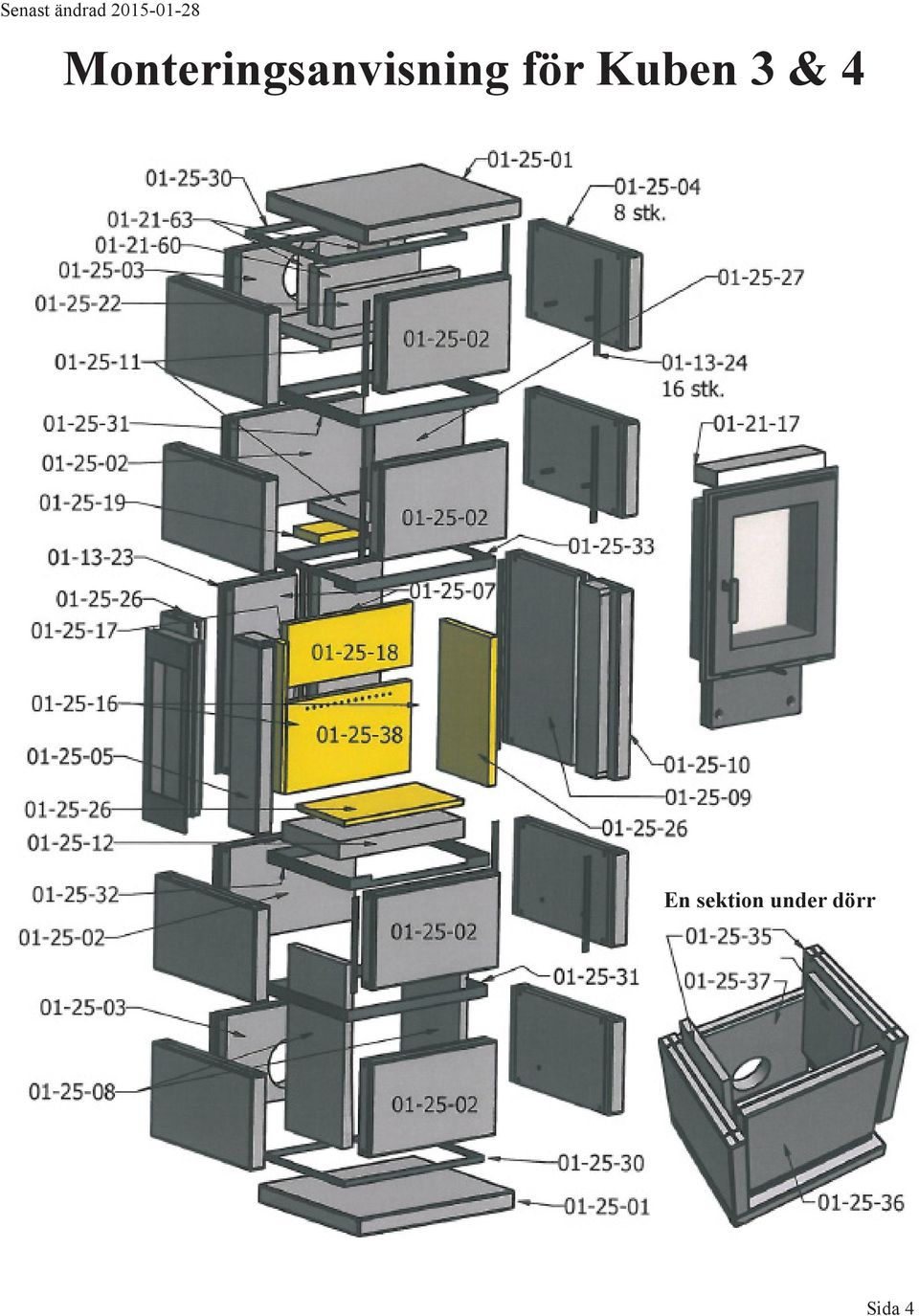

4 Monteringsanvisning för Kuben 3 & 4 En sektion under dörr Sida 4

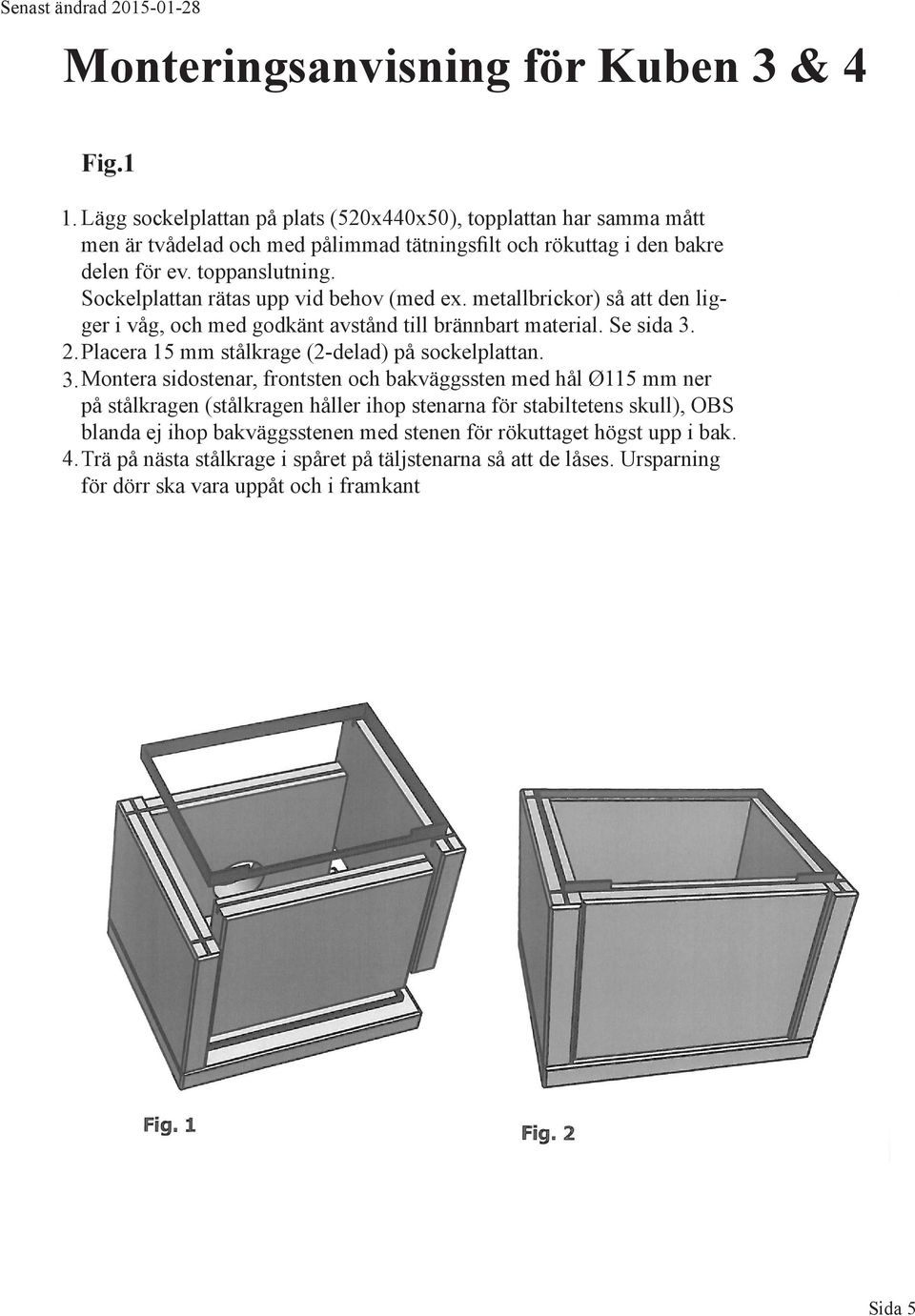

5 Monteringsanvisning för Kuben 3 & 4 Fig.1 1. Lägg sockelplattan på plats (520x440x50), topplattan har samma mått men är tvådelad och med pålimmad tätningsfilt och rökuttag i den bakre delen för ev. toppanslutning. Sockelplattan rätas upp vid behov (med ex. metallbrickor) så att den ligger i våg, och med godkänt avstånd till brännbart material. Se sida Placera 15 mm stålkrage (2-delad) på sockelplattan. 3. Montera sidostenar, frontsten och bakväggssten med hål Ø115 mm ner på stålkragen (stålkragen håller ihop stenarna för stabiltetens skull), OBS blanda ej ihop bakväggsstenen med stenen för rökuttaget högst upp i bak. 4. Trä på nästa stålkrage i spåret på täljstenarna så att de låses. Ursparning för dörr ska vara uppåt och i framkant Sida 5

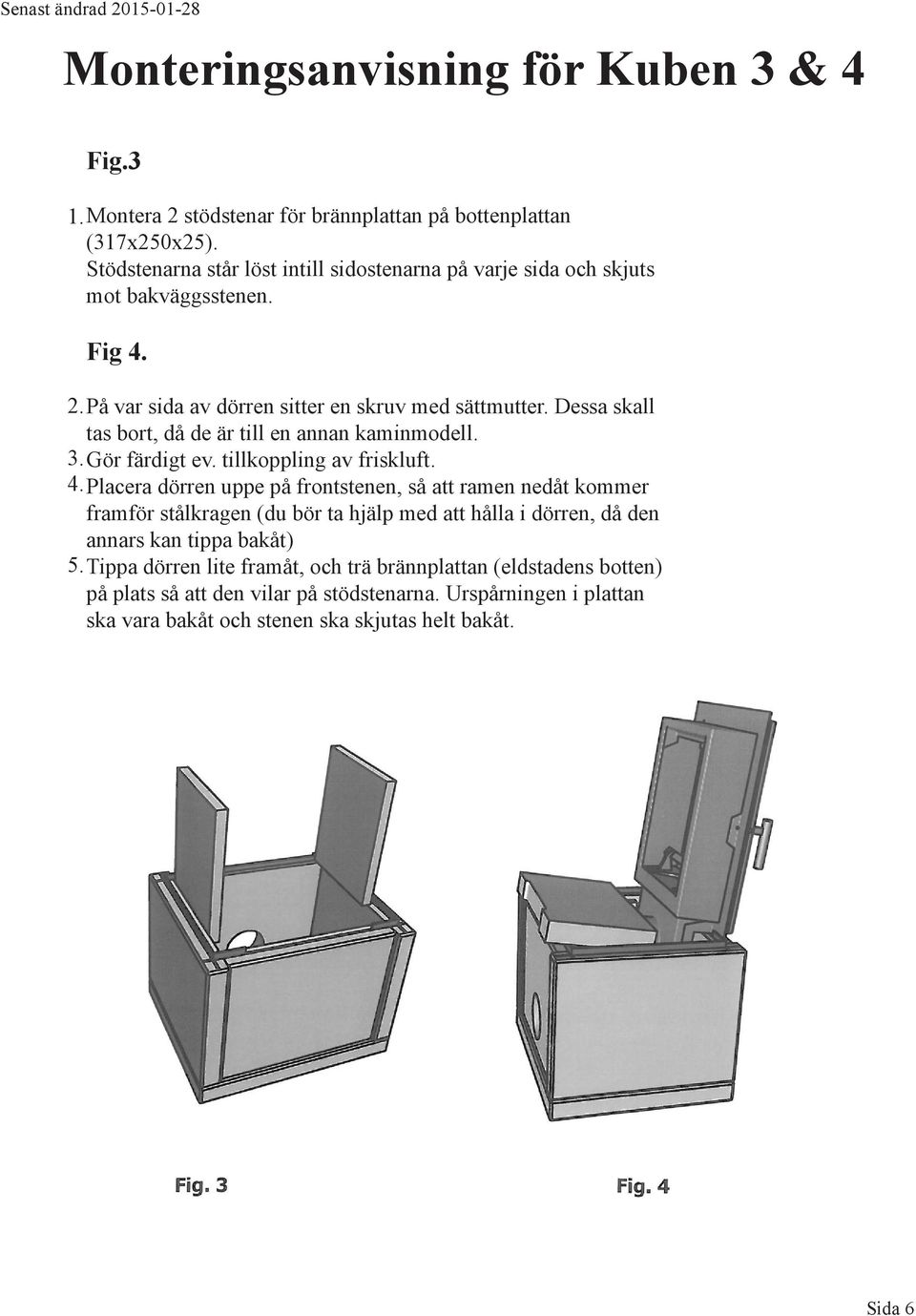

6 Monteringsanvisning för Kuben 3 & 4 Fig.3 1. Montera 2 stödstenar för brännplattan på bottenplattan (317x250x25). Stödstenarna står löst intill sidostenarna på varje sida och skjuts mot bakväggsstenen. Fig På var sida av dörren sitter en skruv med sättmutter. Dessa skall tas bort, då de är till en annan kaminmodell. 3. Gör färdigt ev. tillkoppling av friskluft. 4. Placera dörren uppe på frontstenen, så att ramen nedåt kommer framför stålkragen (du bör ta hjälp med att hålla i dörren, då den annars kan tippa bakåt) 5. Tippa dörren lite framåt, och trä brännplattan (eldstadens botten) på plats så att den vilar på stödstenarna. Urspårningen i plattan ska vara bakåt och stenen ska skjutas helt bakåt. Sida 6

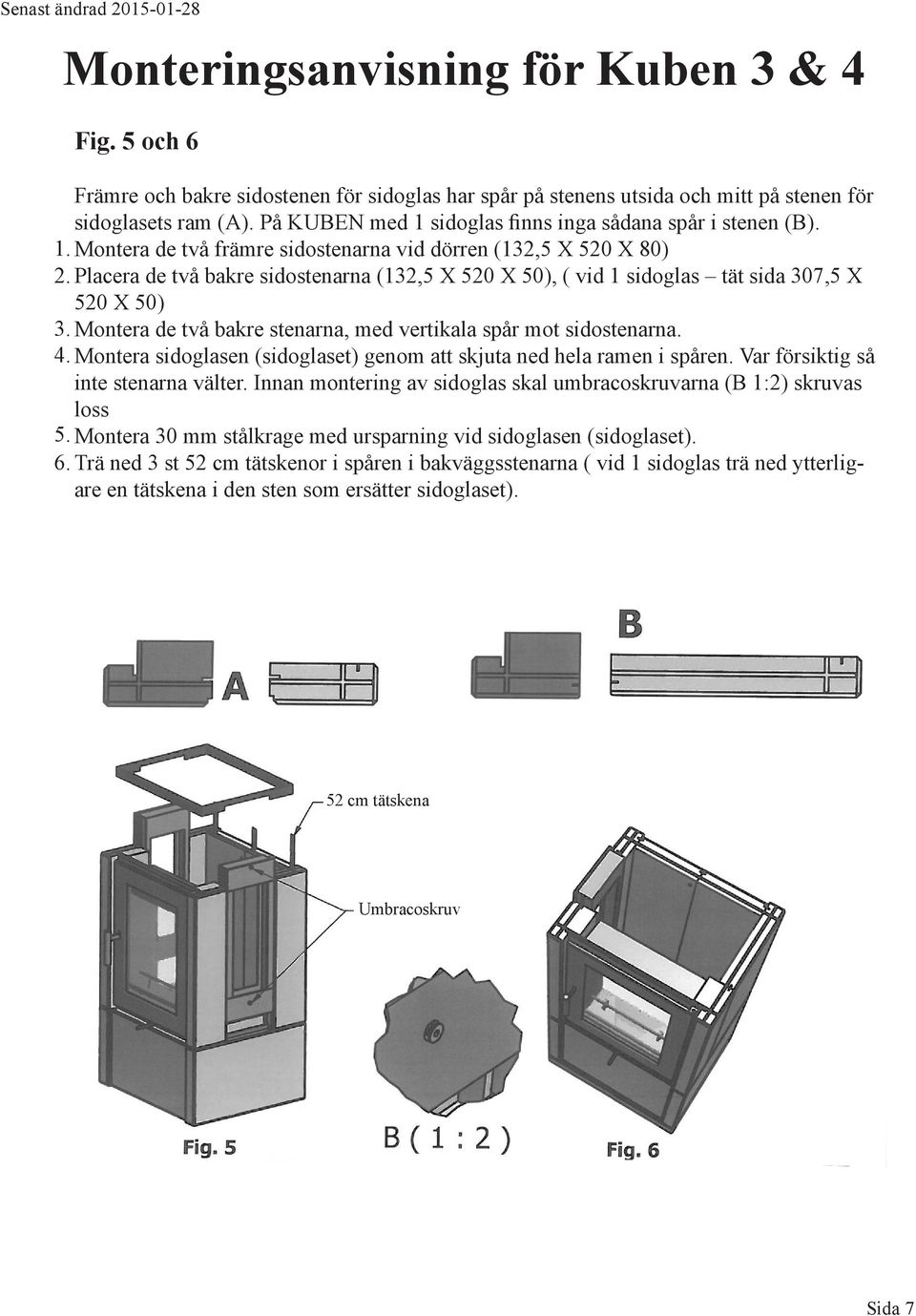

7 Monteringsanvisning för Kuben 3 & 4 Fig. 5 och 6 Främre och bakre sidostenen för sidoglas har spår på stenens utsida och mitt på stenen för sidoglasets ram (A). På KUBEN med 1 sidoglas finns inga sådana spår i stenen (B). 1. Montera de två främre sidostenarna vid dörren (132,5 X 520 X 80) 2. Placera de två bakre sidostenarna (132,5 X 520 X 50), ( vid 1 sidoglas tät sida 307,5 X 520 X 50) 3. Montera de två bakre stenarna, med vertikala spår mot sidostenarna. 4. Montera sidoglasen (sidoglaset) genom att skjuta ned hela ramen i spåren. Var försiktig så inte stenarna välter. Innan montering av sidoglas skal umbracoskruvarna (B 1:2) skruvas loss 5. Montera 30 mm stålkrage med ursparning vid sidoglasen (sidoglaset). 6. Trä ned 3 st 52 cm tätskenor i spåren i bakväggsstenarna ( vid 1 sidoglas trä ned ytterligare en tätskena i den sten som ersätter sidoglaset). 52 cm tätskena Umbracoskruv Sida 7

8 Monteringsanvisning för Kuben 3 & 4 Fig Montera vermikulitplattan A med ursparning och hål för sekundärluft mot bakväggen och ner på brännplattan (Hålen ska vara uppåt enligt bild). Fig Montera vermikulitskiva B, ovanpå vermikulitskiva A. 2. Sätt vermikulitlisterna C, mellan sidoglas och vermikulitskiva A & B. Var försiktig när de monteras. 3. Montera vermikulitskiva D på eldstadsbotten 4. Lägg vermikulitskiva E ovanpå de stående vermikulitskivorna - sätt i 8 mm ståltapp i hålet i vermikulitskivans bakkant så att den inte tippar ned. Fig. TS 1. Bilden visar vermikulitskiva istället för ett sidoglas som monteras framför vermiku- Sida 8

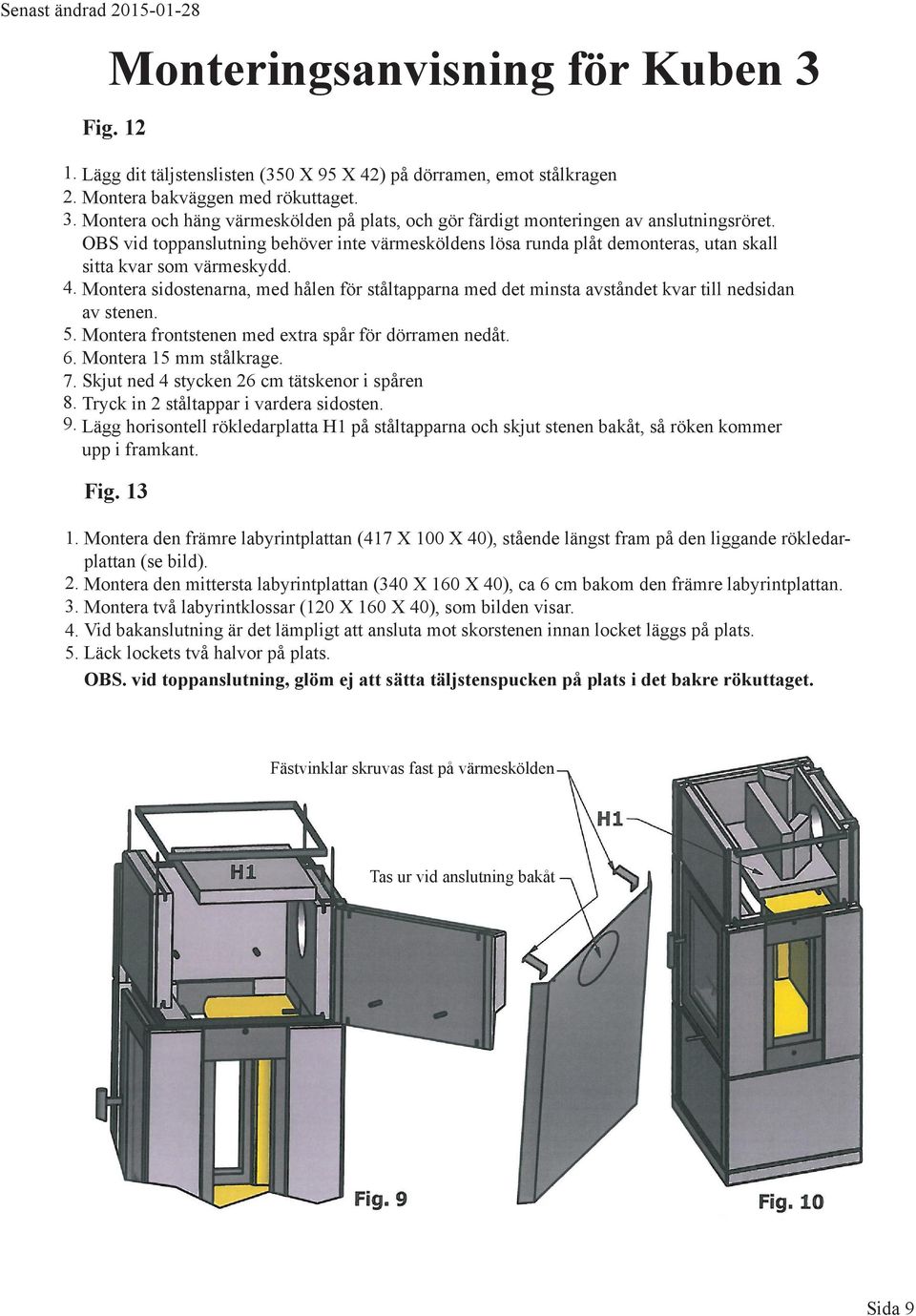

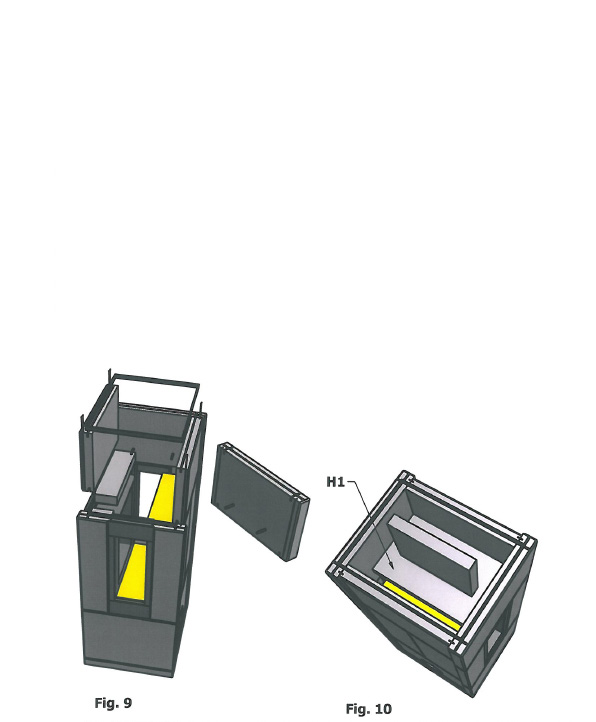

9 Monteringsanvisning för Kuben 3 Fig. 12 Lägg dit täljstenslisten (350 X 95 X 42) på dörramen, emot stålkragen Montera bakväggen med rökuttaget. Montera och häng värmeskölden på plats, och gör färdigt monteringen av anslutningsröret. OBS vid toppanslutning behöver inte värmesköldens lösa runda plåt demonteras, utan skall sitta kvar som värmeskydd. Montera sidostenarna, med hålen för ståltapparna med det minsta avståndet kvar till nedsidan av stenen. Montera frontstenen med extra spår för dörramen nedåt. Montera 15 mm stålkrage. Skjut ned 4 stycken 26 cm tätskenor i spåren Tryck in 2 ståltappar i vardera sidosten. Lägg horisontell rökledarplatta H1 på ståltapparna och skjut stenen bakåt, så röken kommer upp i framkant. Fig Montera den främre labyrintplattan (417 X 100 X 40), stående längst fram på den liggande rökledarplattan (se bild). 2. Montera den mittersta labyrintplattan (340 X 160 X 40), ca 6 cm bakom den främre labyrintplattan. 3. Montera två labyrintklossar (120 X 160 X 40), som bilden visar. 4. Vid bakanslutning är det lämpligt att ansluta mot skorstenen innan locket läggs på plats. 5. Läck lockets två halvor på plats. OBS. vid toppanslutning, glöm ej att sätta täljstenspucken på plats i det bakre rökuttaget. Fästvinklar skruvas fast på värmeskölden Tas ur vid anslutning bakåt Sida 9

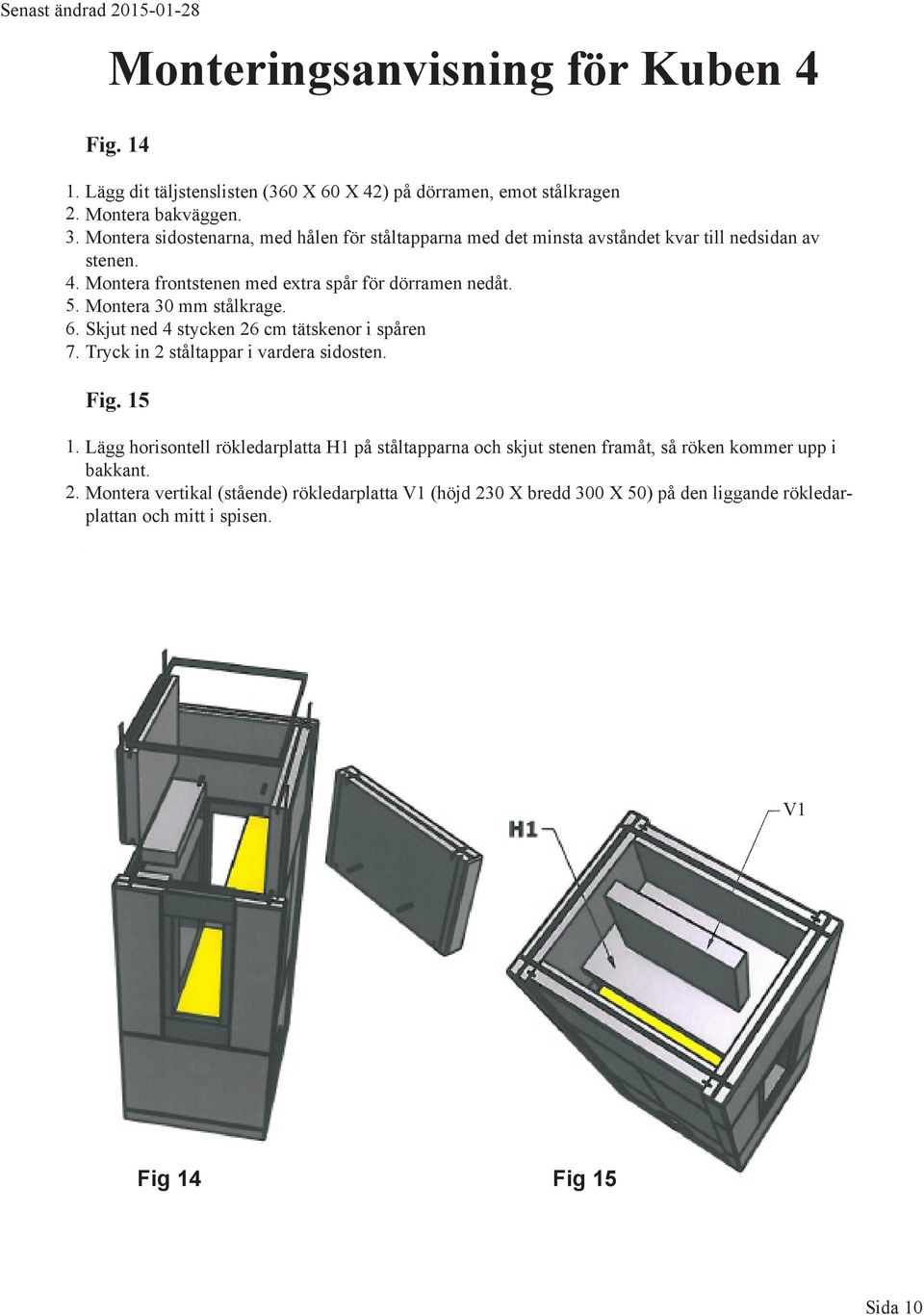

10 Monteringsanvisning för Kuben 4 Fig. 14 Lägg dit täljstenslisten (360 X 60 X 42) på dörramen, emot stålkragen Montera bakväggen. Montera sidostenarna, med hålen för ståltapparna med det minsta avståndet kvar till nedsidan av stenen. Montera frontstenen med extra spår för dörramen nedåt. Montera 30 mm stålkrage. Skjut ned 4 stycken 26 cm tätskenor i spåren Tryck in 2 ståltappar i vardera sidosten. Fig. 15 Lägg horisontell rökledarplatta H1 på ståltapparna och skjut stenen framåt, så röken kommer upp i bakkant. Montera vertikal (stående) rökledarplatta V1 (höjd 230 X bredd 300 X 50) på den liggande rökledarplattan och mitt i spisen. V1 Fig 14 Fig 15 Sida 10

11 Monteringsanvisning för Kuben 4 Fig Montera bakväggen med rökuttaget. 2. Montera sidostenarna, med hålen för ståltapparna med det minsta avståndet kvar till nedsidan av stenen. 3. Montera frontstenen. 4. Montera 15 mm stålkrage. 5. Skjut ned 4 stycken 26 cm tätskenor i spåren 6. Tryck in 2 ståltappar i vardera sidosten. 7. Lägg horisontell rökledarplatta på ståltapparna och skjut stenen bakåt, så röken kommer upp i framkant Fig. 17 Montera den främre labyrintplattan (417 X 100 X 40), stående längst fram på den liggande rökledarplattan (se bild). Montera den mittersta labyrintplattan (340 X 160 X 40), ca 6 cm bakom den främre labyrintplattan. Montera två labyrintklossar (120 X 160 X 40), som bilden visar. Vid bakanslutning är det lämpligt att ansluta mot skorstenen innan locket läggs på plats. Lägg lockets två halvor på plats. OBS. vid toppanslutning, glöm ej att sätta täljstenspucken på plats i det bakre rökuttaget. Fig 16 Fig 17 Sida 11

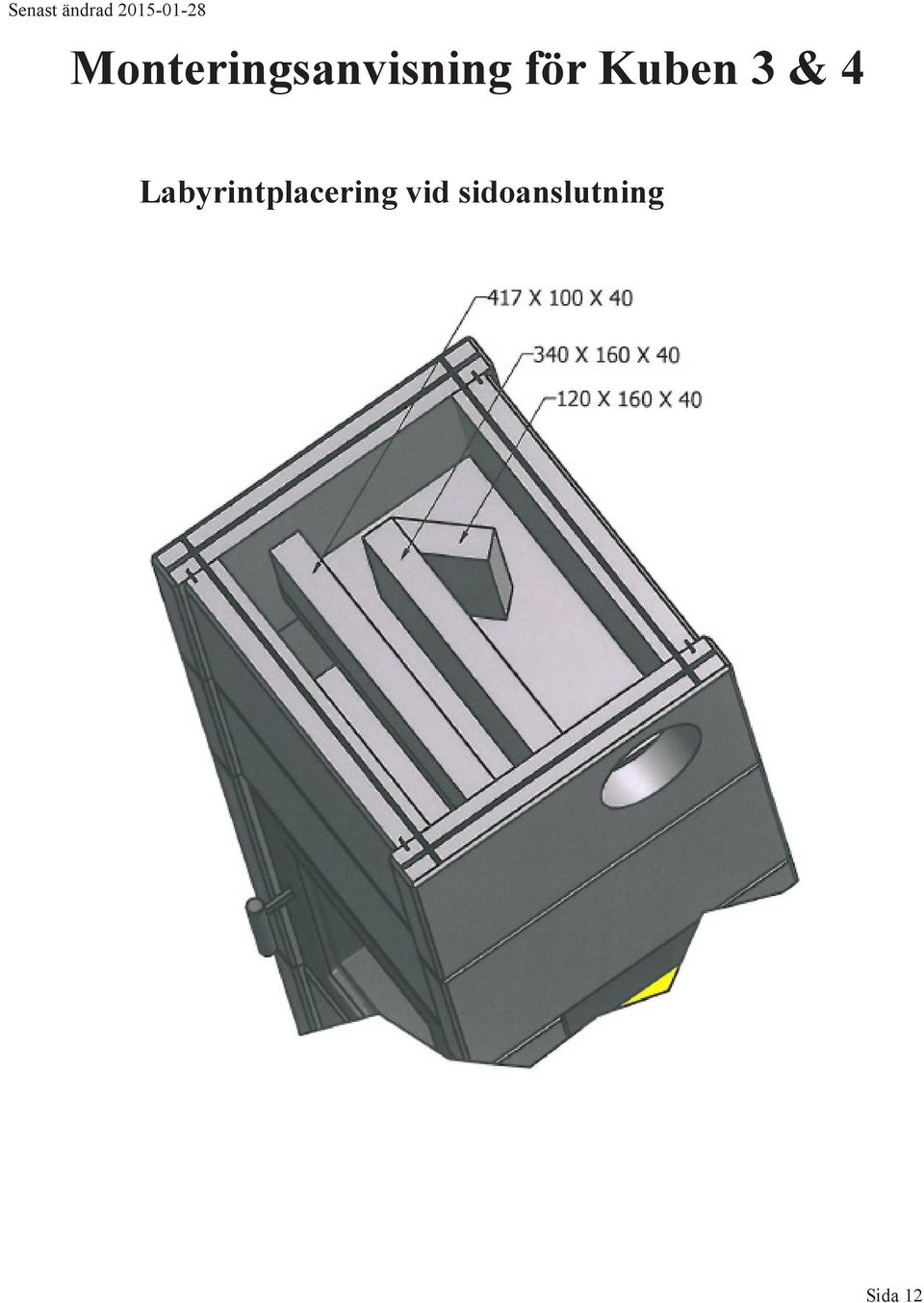

12 Monteringsanvisning för Kuben 3 & 4 Labyrintplacering vid sidoanslutning Sida 12

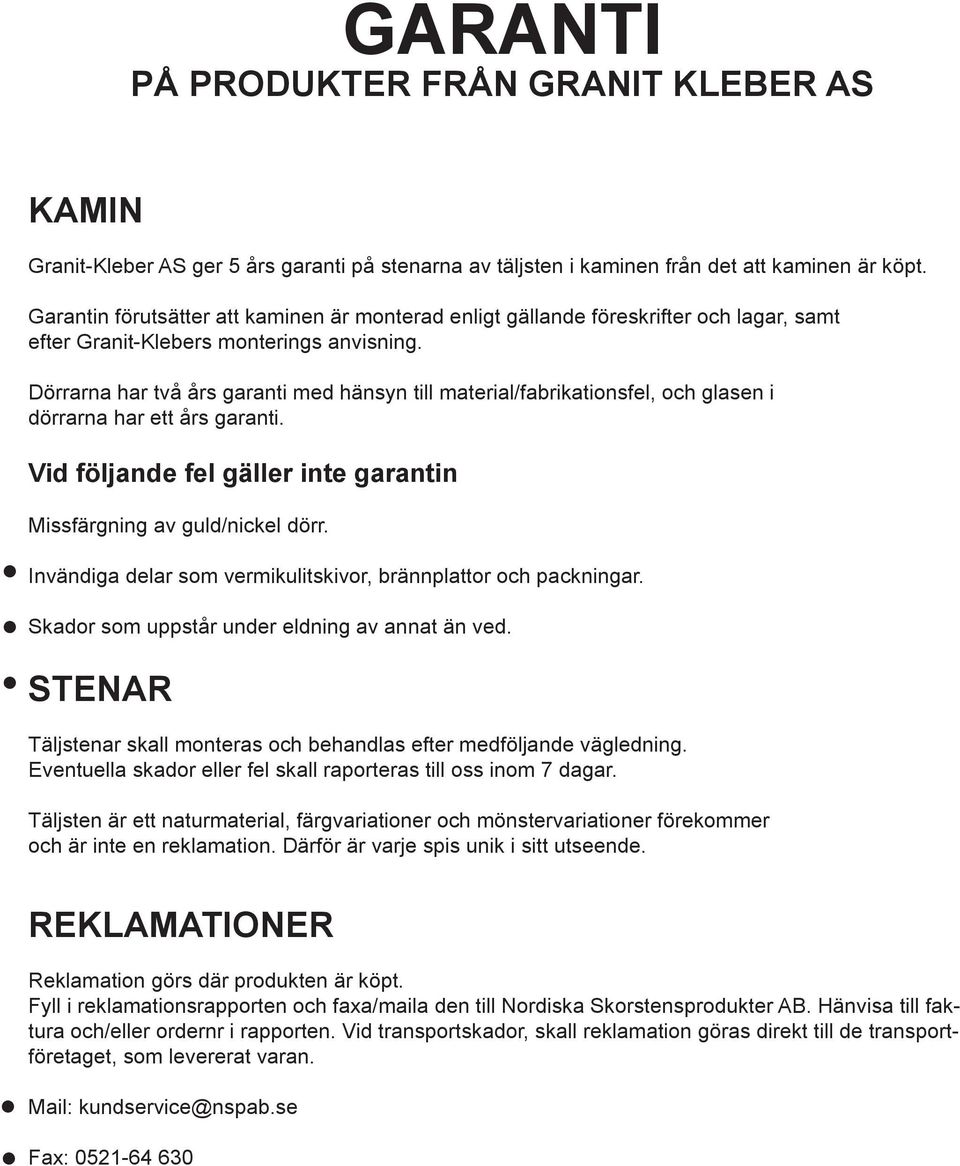

13 GARANTI PÅ PRODUKTER FRÅN GRANIT KLEBER AS KAMIN Granit-Kleber AS ger 5 års garanti på stenarna av täljsten i kaminen från det att kaminen är köpt. Garantin förutsätter att kaminen är monterad enligt gällande föreskrifter och lagar, samt efter Granit-Klebers monterings anvisning. Dörrarna har två års garanti med hänsyn till material/fabrikationsfel, och glasen i dörrarna har ett års garanti. Vid följande fel gäller inte garantin Missfärgning av guld/nickel dörr. Invändiga delar som vermikulitskivor, brännplattor och packningar. Skador som uppstår under eldning av annat än ved. STENAR Täljstenar skall monteras och behandlas efter medföljande vägledning. Eventuella skador eller fel skall raporteras till oss inom 7 dagar. Täljsten är ett naturmaterial, färgvariationer och mönstervariationer förekommer och är inte en reklamation. Därför är varje spis unik i sitt utseende. REKLAMATIONER Reklamation görs där produkten är köpt. Fyll i reklamationsrapporten och faxa/maila den till Nordiska Skorstensprodukter AB. Hänvisa till faktura och/eller ordernr i rapporten. Vid transportskador, skall reklamation göras direkt till de transportföretaget, som levererat varan. Mail: kundservice@nspab.se Fax:

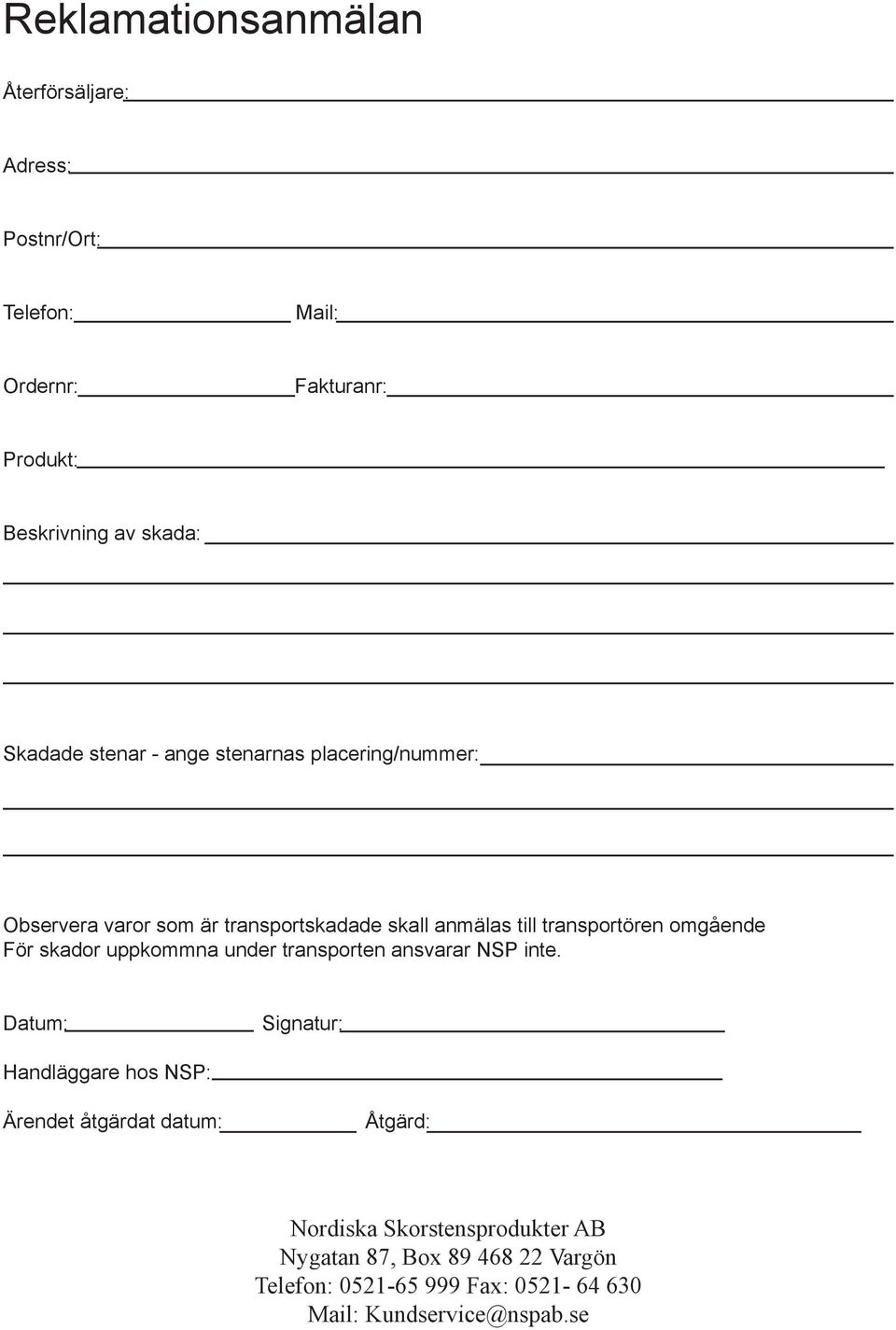

14 Reklamationsanmälan Återförsäljare: Adress: Postnr/Ort: Telefon: Mail: Ordernr: Fakturanr: Produkt: Beskrivning av skada: Skadade stenar - ange stenarnas placering/nummer: Observera varor som är transportskadade skall anmälas till transportören omgående För skador uppkommna under transporten ansvarar NSP inte. Datum: Signatur: Handläggare hos NSP: Ärendet åtgärdat datum: Åtgärd: Nordiska Skorstensprodukter AB Nygatan 87, Box Vargön Telefon: Fax: Mail: Kundservice@nspab.se

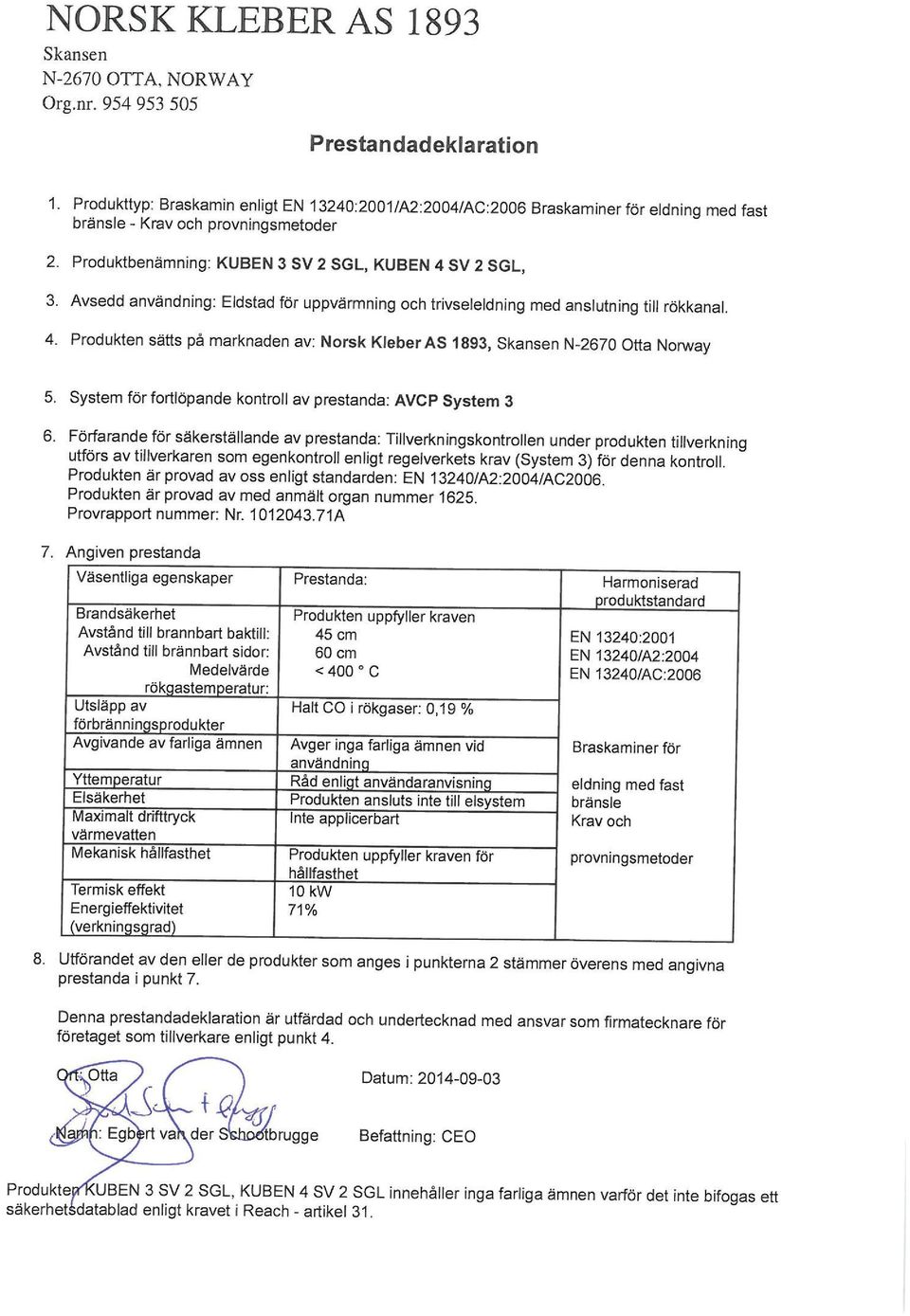

15

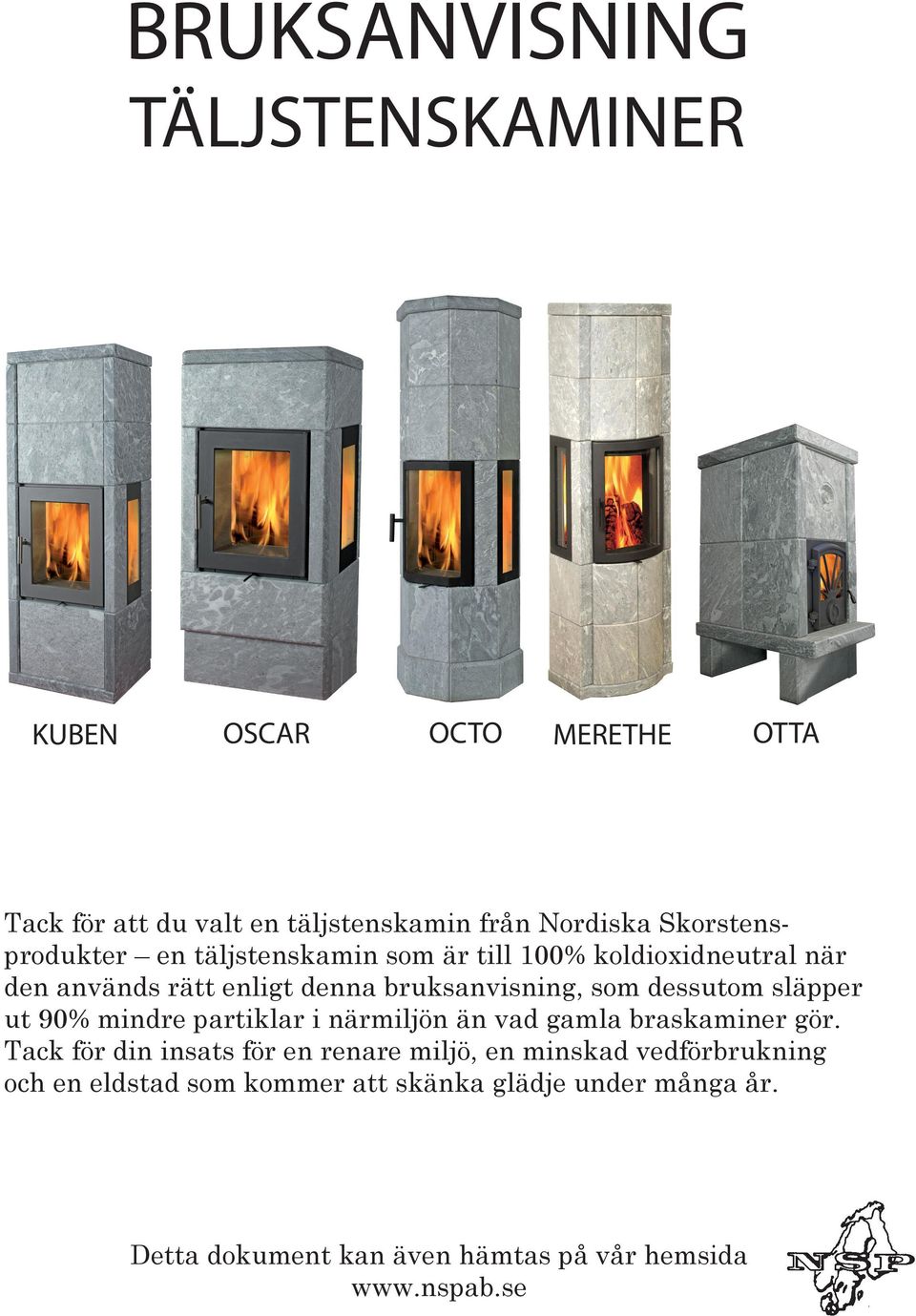

16 BRUKSANVISNING TÄLJSTENSKAMINER KUBEN OSCAR OCTO MERETHE OTTA Tack för att du valt en täljstenskamin från Nordiska Skorstensprodukter en täljstenskamin som är till 100% koldioxidneutral när den används rätt enligt denna bruksanvisning, som dessutom släpper ut 90% mindre partiklar i närmiljön än vad gamla braskaminer gör. Tack för din insats för en renare miljö, en minskad vedförbrukning och en eldstad som kommer att skänka glädje under många år. Detta dokument kan även hämtas på vår hemsida

17 NÄR KAMINEN ÄR NY. Täljstenen innehåller en viss mängd fukt när kaminen är ny (eller när den stått i fuktig miljö en tid), denna fukt kommer att försvinna vid eldningen de första gångerna. Stenen kan avge lite sotigt vatten underd ineldningsfasen. Detta sotvatten tvättas bort med vatten och såpa. Vi rekommenderar att ineldning sker under en veckas tid, med mindre brasor (se eldningsinstruktion nedan & den bifogade allmänna eldningsinstruktionen) UPPTÄNDNINGSTEKNIK. Tänd från toppen, istället för i botten! se bild. Trava tändved i två till tre varv, stapla finhuggen ved på toppen och tänd med braständare. Totala vikten på tändbrasan bör inte överstiga 2,5 KG. vedmängden vid påfyllning bör inte överstiga max 2,5 3 KG ved/timme Öppna spjället vid luckan helt och ställ dörren på glänt så att brasan syresätts ordentligt. Luckan kan behöva stå på glänt upp till ca tio minuter innan draget kommit igång ordentligt, eller så lång tid som det tar för tändbrasan att komma igång. När veden i botten av spisen värms upp av tändbrasan på toppen, avger den gaser som utgör hälften av energin i veden. Dessa gaser antänds när de når flammorna i det övre vedlagret. Detta sätt att tända kaminen ger renare eldstad, renare glas och mindre olägenhet för grannarna. SPJÄLLET VID LUCKAN Täljstenskaminen har ett spjäll för reglering av kaminens effekt och intensitet, spjället sitter i luckans underkant ( på OTTA sitter spjället på luckan) och regleras genom att det skjuts in eller dras ut. Utdraget läge = öppet spjäll, inskjutet läge = stängt spjäll. För OTTA vrids rosettspjälletför att stänga eller öppna. För samtliga modeller utom OTTA kommer förbränningsluften in underifrån via täljstenen med hål i bak nere vid golvet. När spjället dras ut kommer luft in i ett dubbelmantlat utrymme innanför kaminluckan på bägge sidor, fördelar sig, värms upp och strömmar ut i glasets ovankant in i förbränningen. Luft sugs också in bakom vermikulitplattan med hål (detta kallas för sekundärluft) och den luftens funktion är att bränna gaser i den övre delen av brännkammaren för högre verkningsgrad. Sekundärluften påverkas inte av att man reglerar spjället. För modell OTTA kommer förbränningsluften rakt in i eldstaden via rosettventilen. Sekundärluften kommer in via hål i täljstenen på kaminens baksida och in i en stålkassett där den förvärms och strömmar ut genom hål i kassettens överkant. TILLUFT UTIFRÅN Moderna, täta hus med mekaniska ventilationssystem kan behöva ta förbränningsluft utifrån Alla modeller utom OTTA kan förses med separat tilluftskanal från det fria. Hålet för tilluft i bakre stenen är 135 mm i diameter. Vid koppling av uteluft ska uteluftsanslutningen stanna vid täljstenens insida, så att luften strömmar in i det tomma utrymmet under eldstaden och ombesörjer både primär och sekundärlufttillförsel. Ventilationsröret tätas mot täljstenen. Tänk på att långa tilluftskanaler och böjar ger större motstånd och mindre mängd luft som kommer in till kaminen. Korta tilluftskanaler med stor area fungerar bättre. Tilluftskanaler som passerar yttervägg, bjälklag eller ligger under huset skall isoleras. Observera att tilluftskanal som dras ned i krypgrund alltid ska mynna på grundens utsida och bör förses med insekts/smådjursskydd i form av nät eller galler. Tänk på att täta bjälklagets fuktspärr vid håltagning för tilluftskanal. Detta dokument kan även hämtas på vår hemsida

18 RENGÖRING AV TILLUFTS- KANAL/TILLUFTSKANAL VID KAMINENS GLASRUTA Tänk på att en tilluftskanal blir smutsig inuti varför den bör anordnas så att den kan rensas. En gång om året är lämpligt att kontrollera hur inloppet till kanalen ser ut. Mest smuts och damm samlas alltid vid inloppet till kanalen (i nät eller galler) och tas enklast bort med en borste. Rensning av hela kanalen bör utföras med roterande maskindriven borste för bästa resultat. Vid sådan rensning tänk på att ordna en dammfälla (ex. en industridammsugare) som drar smutsen till dammfällan så att inte all smuts hamnar under eldstaden i kaminen. Tilluftskanalerna som släpper in luft i överkant av glasluckan bör rengöras några gånger om året lämpligast genom att borsta rent öppningarna med en borste eller dammsuga rent (tänk på att kaminen ska vara kall när detta görs). SKÖTSEL/UNDERHÅLL AV TÄLJSTENEN Fläckar från fett, stearin osv. slipas lättast bort med fint sandpapper. Stearinfläckar kan brännas bort med hjälp av varmluftspistol eller genom naturlig avdunstning som tar en tid. Det går att tvätta stenen med såpvatten. Om det kommit ut brunaktigt sotvatten i skarvarna mellan täljstenar tvättas detta enklast bort med såpvatten och om det fastnat slipas skarvarna med fint sandpapper. OLIKA TYPER AV PROBLEM (se också den allmänna eldningsinstruktionen för felsökning och åtgärd av vissa eldstadsrelaterade problem) Sotvatten i skarvar mellan täljstenar uppkommer oftast vid upptändning av ny kamin (kondens bildas på stenens insida vid upphettning, vattnet blandas med rök/sot och rinner ut ur spisen i skarvar) eller vid upptändning av kamin som stått oeldad en tid, exempelvis i ett fritidshus, eller i ett hus där för stort undertryck råder. Repor på täljstenen slipas bort med fint sandpapper. Hack, urslag i täljstenen repareras med medföljande reparationskit bestående av täljstenspulver och vattenglas. Blanda pulvret och vattenglaset till en spackelliknande konsistens. Stryk på i skadan låt torka ett dygn slipa sedan den reparerade ytan med sandpapper till rätt släthet. Mer utförlig information finner ni i den bifogade eldningsinstruktionen. VERMIKULITSKIVOR Vermikulit är ett värmebeständigt material. Dess funktion är att skydda täljstenen och återstråla värme till förbränningen. Skivorna är lätta att skada om man ex. slänger in veden. Små sprickor i vermikuliten kan uppstå och är normalt sett inte ett problem, däremot om bitar av vermikuliten faller bort är det dags att byta ut de skadade skivorna så att inte skador på täljstenen uppstår. Detta dokument kan även hämtas på vår hemsida
