1 Siporex-innerväggar Innerväggsplatta Innerväggselement Innerväggsblock Radieblock build with ease

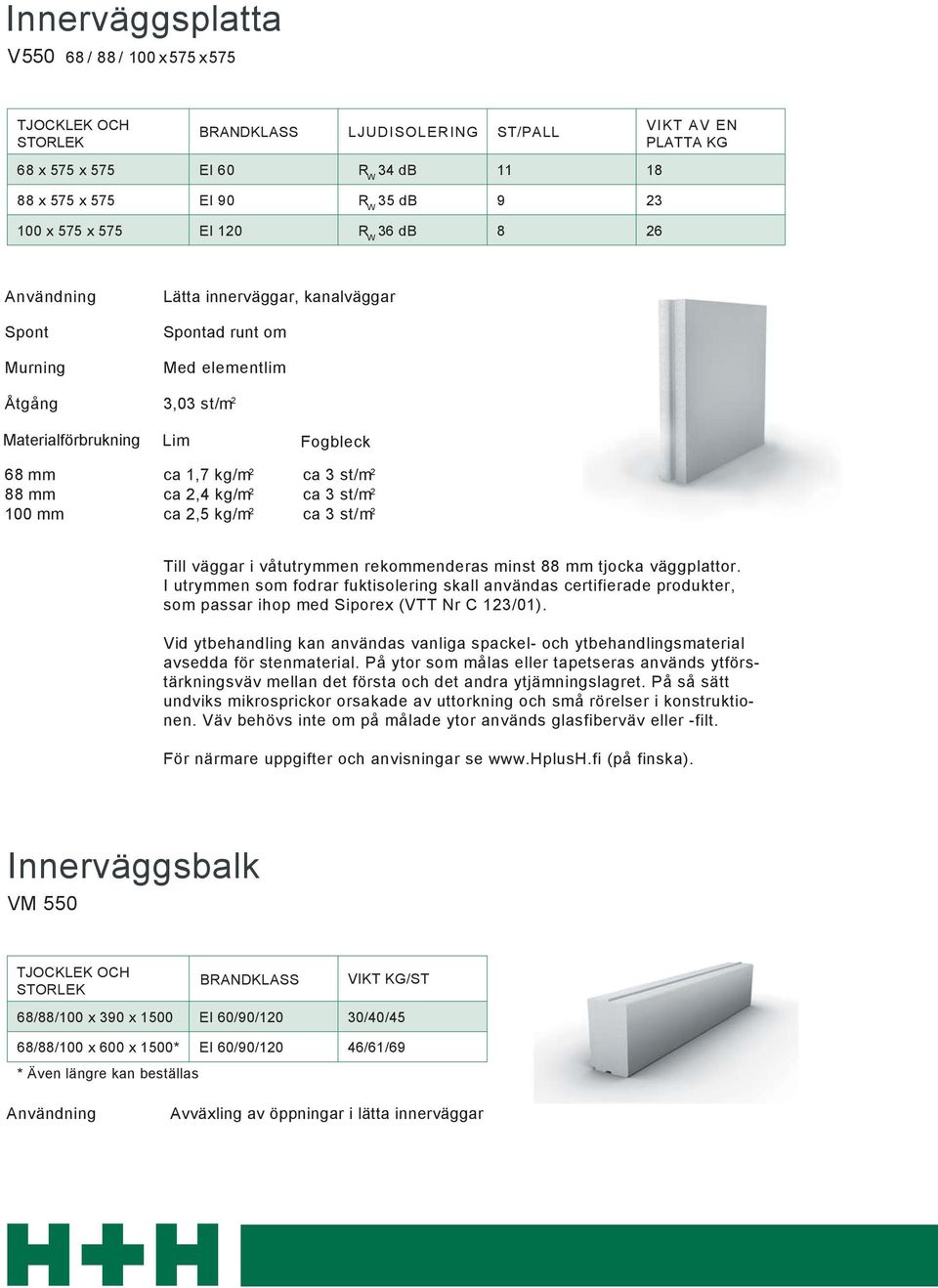

2 Innerväggsplatta V / 88 / 100 x 575 x 575 TJOCKLEK OCH STORLEK BRANDKLASS LJUDISOLERING ST/PALL VIKT AV EN PLATTA KG 68 x 575 x 575 EI 60 R W 34 db x 575 x 575 EI 90 R W 35 db x 575 x 575 EI 120 R W 36 db 8 26 Användning Spont Murning Lätta innerväggar, kanalväggar Spontad runt om Med elementlim Åtgång 3,03 st/m 2 Materialförbrukning Lim Fogbleck 68 mm ca 1,7 kg/m 2 ca 3 st/m 2 88 mm ca 2,4 kg/m 2 ca 3 st/m mm ca 2,5 kg/m 2 ca 3 st/m 2 Till väggar i våtutrymmen rekommenderas minst 88 mm tjocka väggplattor. I utrymmen som fodrar fuktisolering skall användas certifierade produkter, som passar ihop med Siporex (VTT Nr C 123/01). Vid ytbehandling kan användas vanliga spackel- och ytbehandlingsmaterial avsedda för stenmaterial. På ytor som målas eller tapetseras används ytförstärkningsväv mellan det första och det andra ytjämningslagret. På så sätt undviks mikrosprickor orsakade av uttorkning och små rörelser i konstruktionen. Väv behövs inte om på målade ytor används glasfiberväv eller -filt. För närmare uppgifter och anvisningar se (på finska). Innerväggsbalk VM 550 TJOCKLEK OCH STORLEK BRANDKLASS VIKT KG/ST 68/88/100 x 390 x 1500 EI 60/90/120 30/40/45 68/88/100 x 600 x 1500* EI 60/90/120 46/61/69 * Även längre kan beställas Användning Avväxling av öppningar i lätta innerväggar

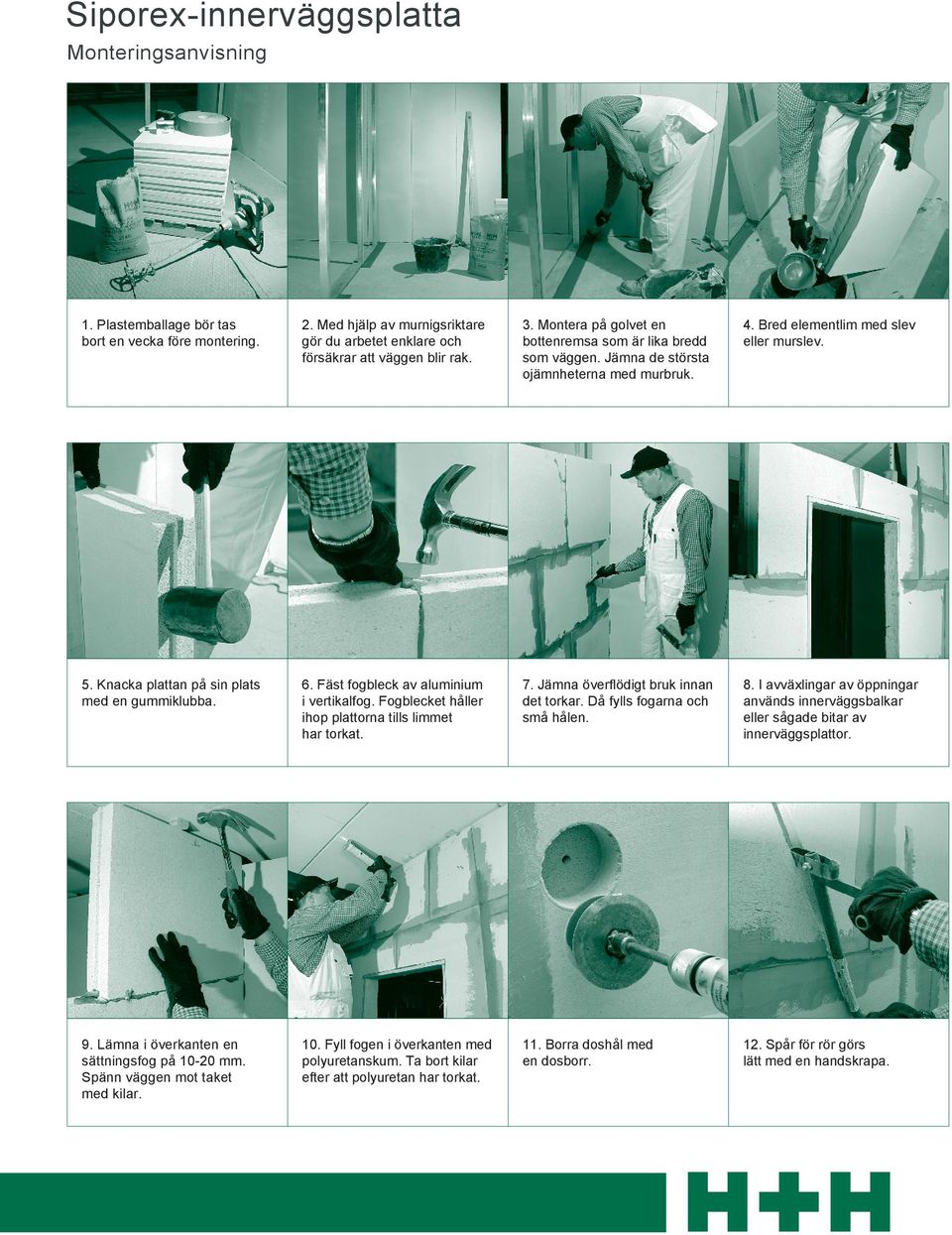

3 Siporex-innerväggsplatta Monteringsanvisning 1. Plastemballage bör tas bort en vecka före montering. 2. Med hjälp av murnigsriktare gör du arbetet enklare och försäkrar att väggen blir rak. 3. Montera på golvet en bottenremsa som är lika bredd som väggen. Jämna de största ojämnheterna med murbruk. 4. Bred elementlim med slev eller murslev. 5. Knacka plattan på sin plats med en gummiklubba. 6. Fäst fogbleck av aluminium i vertikalfog. Fogblecket håller ihop plattorna tills limmet har torkat. 7. Jämna överflödigt bruk innan det torkar. Då fylls fogarna och små hålen. 8. I avväxlingar av öppningar används innerväggsbalkar eller sågade bitar av innerväggsplattor. 9. Lämna i överkanten en sättningsfog på mm. Spänn väggen mot taket med kilar. 10. Fyll fogen i överkanten med polyuretanskum. Ta bort kilar efter att polyuretan har torkat. 11. Borra doshål med en dosborr. 12. Spår för rör görs lätt med en handskrapa.

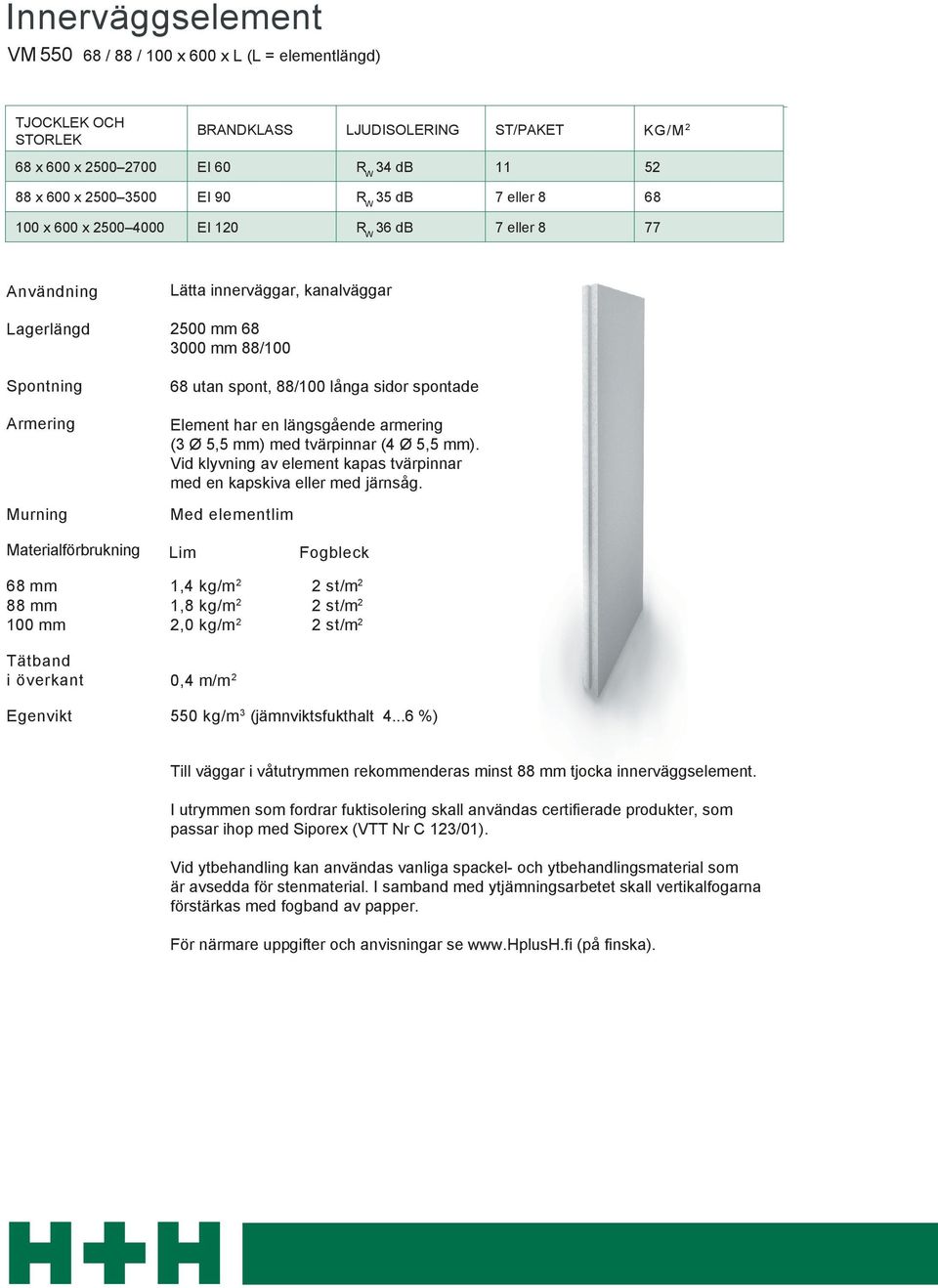

4 Innerväggselement VM / 88 / 100 x 600 x L (L = elementlängd) TJOCKLEK OCH STORLEK BRANDKLASS LJUDISOLERING ST/PAKET KG/M 2 68 x 600 x EI 60 R W 34 db x 600 x EI 90 R W 35 db 7 eller x 600 x EI 120 R W 36 db 7 eller 8 77 Användning Lagerlängd Spontning Armering Murning Lätta innerväggar, kanalväggar 2500 mm mm 88/ utan spont, 88/100 långa sidor spontade Element har en längsgående armering (3 Ø 5,5 mm) med tvärpinnar (4 Ø 5,5 mm). Vid klyvning av element kapas tvärpinnar med en kapskiva eller med järnsåg. Med elementlim Materialförbrukning Lim Fogbleck 68 mm 1,4 kg/m 2 2 st/m 2 88 mm 1,8 kg/m 2 2 st/m mm 2,0 kg/m 2 2 st/m 2 Tätband i överkant 0,4 m/m 2 Egenvikt 550 kg/m 3 (jämnviktsfukthalt %) Till väggar i våtutrymmen rekommenderas minst 88 mm tjocka innerväggselement. I utrymmen som fordrar fuktisolering skall användas certifierade produkter, som passar ihop med Siporex (VTT Nr C 123/01). Vid ytbehandling kan användas vanliga spackel- och ytbehandlingsmaterial som är avsedda för stenmaterial. I samband med ytjämningsarbetet skall vertikalfogarna förstärkas med fogband av papper. För närmare uppgifter och anvisningar se (på finska).

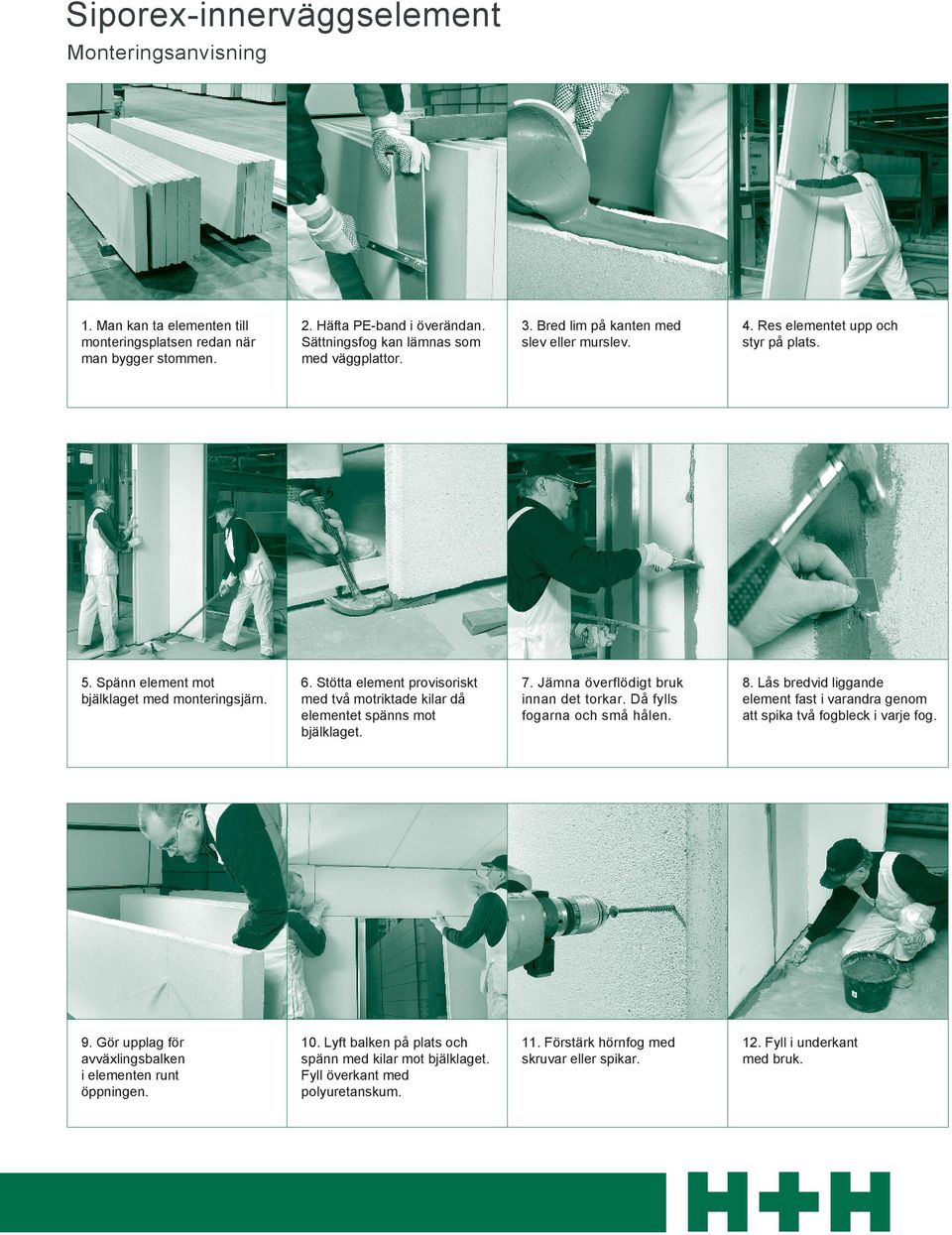

5 Siporex-innerväggselement Monteringsanvisning 1. Man kan ta elementen till monteringsplatsen redan när man bygger stommen. 2. Häfta PE-band i överändan. Sättningsfog kan lämnas som med väggplattor. 3. Bred lim på kanten med slev eller murslev. 4. Res elementet upp och styr på plats. 5. Spänn element mot bjälklaget med monteringsjärn. 6. Stötta element provisoriskt med två motriktade kilar då elementet spänns mot bjälklaget. 7. Jämna överflödigt bruk innan det torkar. Då fylls fogarna och små hålen. 8. Lås bredvid liggande element fast i varandra genom att spika två fogbleck i varje fog. 9. Gör upplag för avväxlingsbalken i elementen runt öppningen. 10. Lyft balken på plats och spänn med kilar mot bjälklaget. Fyll överkant med polyuretanskum. 11. Förstärk hörnfog med skruvar eller spikar. 12. Fyll i underkant med bruk.

6 Innerväggsblock NORMAL BLOCK H 500 / 450 b x 200 x 600 TJOCKLEK OCH STORLEK EGENVIKT KG/ST LJUDISOLERING R w LIMÅTGÅNG ST/PALL 100 x 200 x kg/m 3 8,4 36 db 6,0 kg/m x 200 x kg/m 3 12,6 40 db 8,0 kg/m 2 100/ x 200 x kg/m 3 16,8 44 db 9,5 kg/m 2 70/ x 200 x kg/m 3 18,9 45 db 11,0 kg/m 2 60/ x 200 x kg/m 3 22,7 46 db 13,0 kg/m 2 50/15 Användning Murning Bärande och icke-bärande innerväggar Med tunnfogsbruk Åtgång 8,33 st/m 2 I blockväggar ska man ha krymparmering i minst var fjärde fog eller enligt konstruktörens anvisningar. För blockväggar finns avväxlingsbalkar för blockbredder 100, 150, 200, 250 och 300 mm. Brandtekniska klasser av Siporex-blockväggar BYGGNADSDELS ANVÄNDNING AVSKILJANDE BÄRANDE VÄGG AVSKILJANDE ICKE-BÄRANDE VÄGG KRAV PÅ BRANDTEKNISK KLASS EI REI SIPOREX-BLOCKVÄGGS TJOCKLEK (90) För närmare uppgifter och monteringsanvisningar se (på finska).

7 Siporex-innerväggsblock Monteringsanvisning 1. Ta bort plastemballage en vecka före montering. 2. Blanda murningsbruket enligt de anvisningar som finns på säcken. 3. Kontrollera brukets viskositet. 4. Fäst asfaltpapp på väggen och golvet. 5. Använd linjetråd vid stapling. 6. Fyll blocks gjutspår med murningsbruk. 7. Fyll limsläde med bruk. 8. När första blockskift är klart bred bruket med limsläde på några block. 9. Spänn linjetrådet för andra skiftet och stapla blocken med överlappning. 10. Placera blocket tätt på plats i nivå med linjetrådet med hjälp av gummiklubba och vattenpass. 11. Kontrollera vertikallinjer med hjälp av vattenpass. 12. Skrapa bort överflödigt bruk från fogarna.

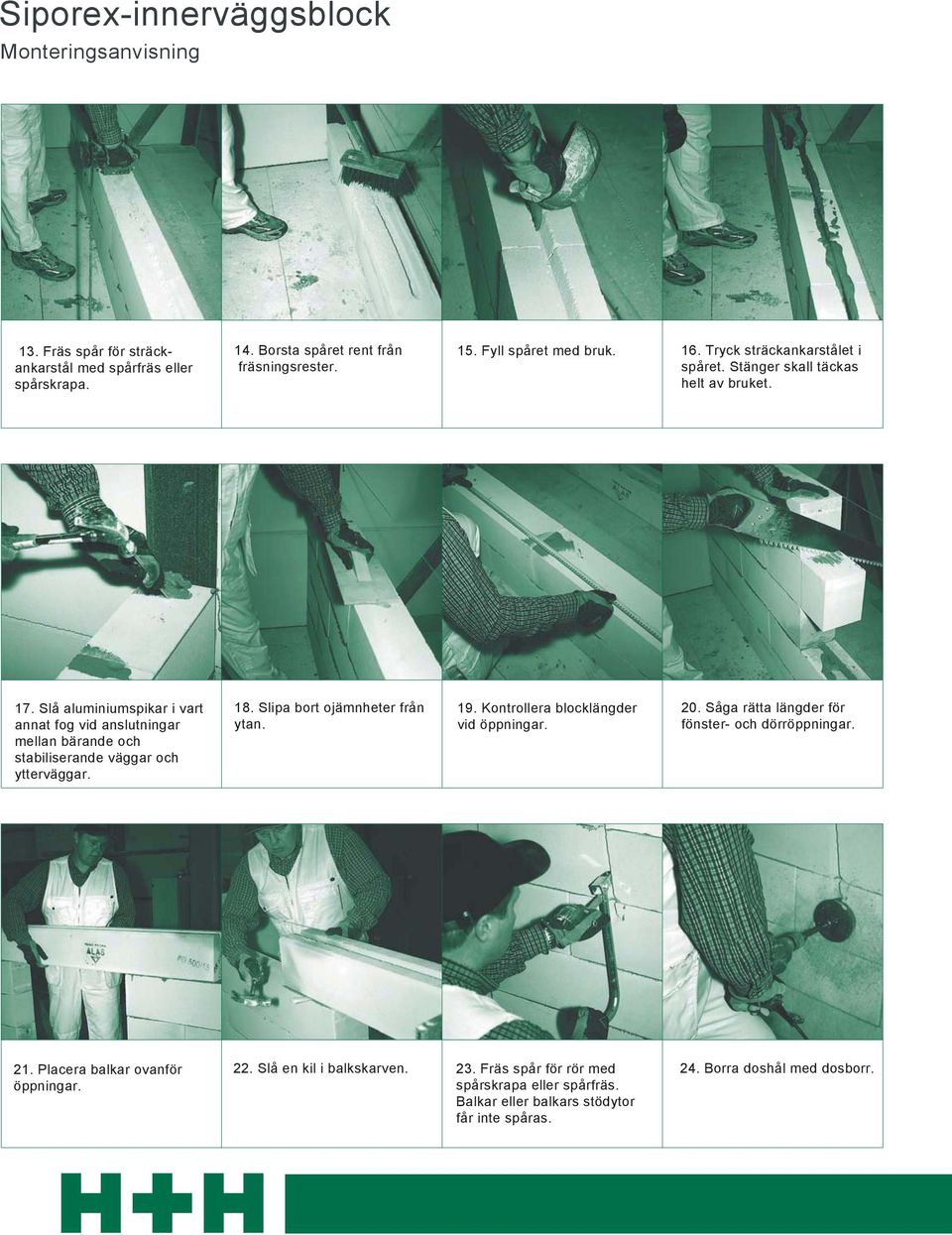

8 Siporex-innerväggsblock Monteringsanvisning 13. Fräs spår för sträckankarstål med spårfräs eller spårskrapa. 14. Borsta spåret rent från fräsningsrester. 15. Fyll spåret med bruk. 16. Tryck sträckankarstålet i spåret. Stänger skall täckas helt av bruket. 17. Slå aluminiumspikar i vart annat fog vid anslutningar mellan bärande och stabiliserande väggar och ytterväggar. 18. Slipa bort ojämnheter från ytan. 19. Kontrollera blocklängder vid öppningar. 20. Såga rätta längder för fönster- och dörröppningar. 21. Placera balkar ovanför öppningar. 22. Slå en kil i balkskarven. 23. Fräs spår för rör med spårskrapa eller spårfräs. Balkar eller balkars stödytor får inte spåras. 24. Borra doshål med dosborr.

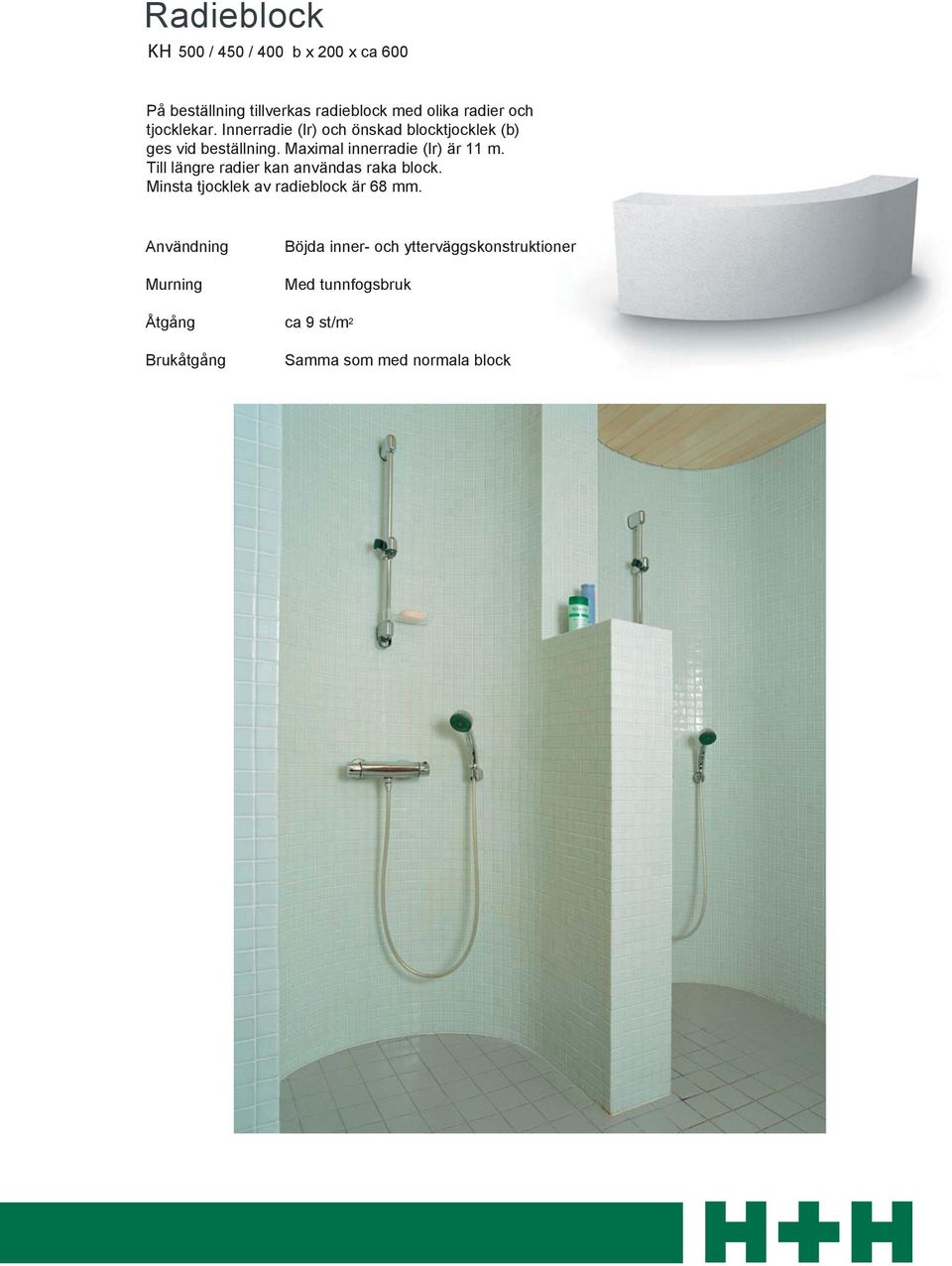

9 Radieblock 500 / 450 / 400 b x 200 x ca 600 På beställning tillverkas radieblock med olika radier och tjocklekar. Innerradie (Ir) och önskad blocktjocklek (b) ges vid beställning. Maximal innerradie (Ir) är 11 m. Till längre radier kan användas raka block. Minsta tjocklek av radieblock är 68 mm. Användning Murning Böjda inner- och ytterväggskonstruktioner Med tunnfogsbruk Åtgång ca 9 st/m 2 Brukåtgång Samma som med normala block

10

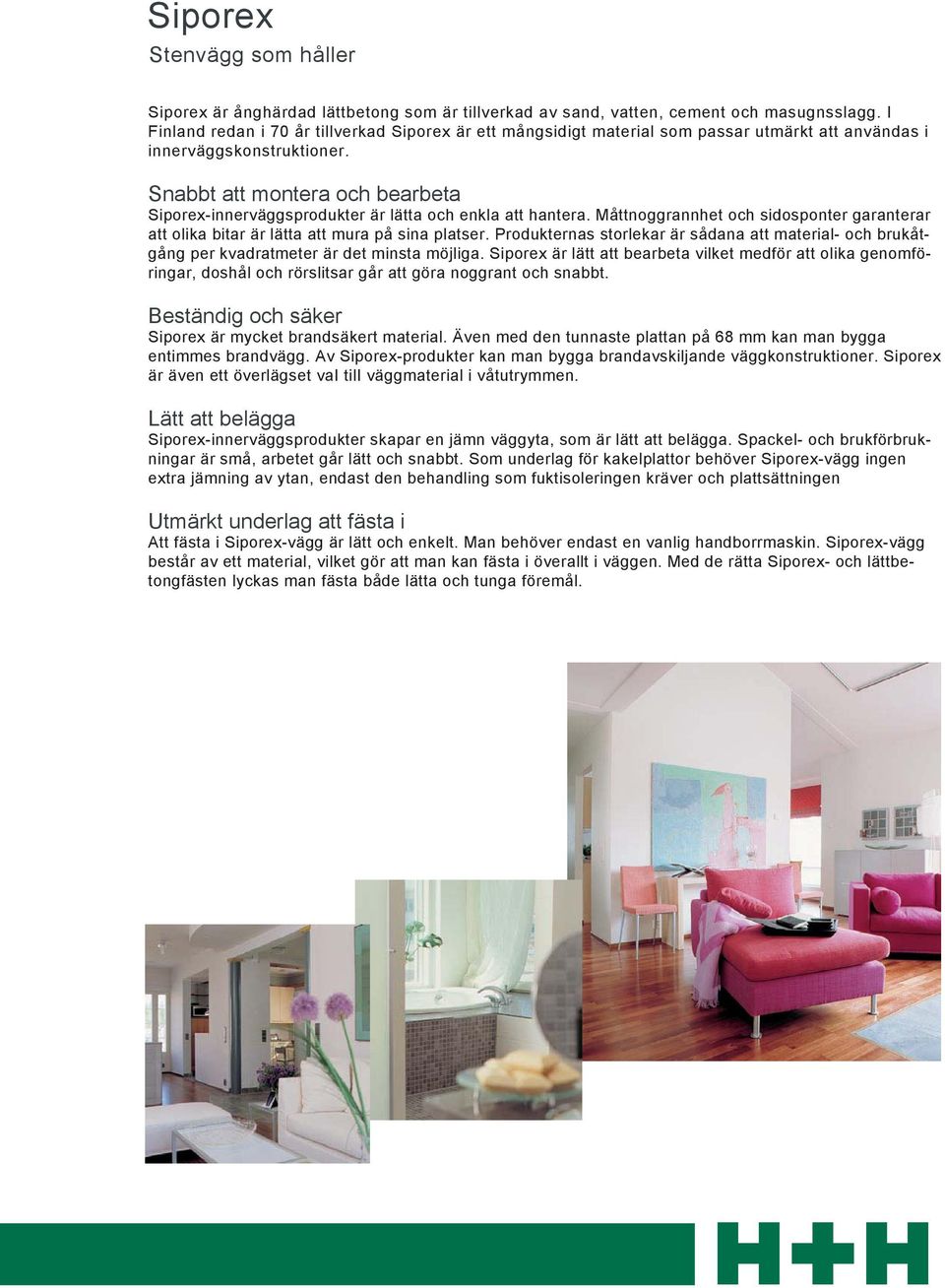

11 Siporex Stenvägg som håller Siporex är ånghärdad lättbetong som är tillverkad av sand, vatten, cement och masugnsslagg. I Finland redan i 70 år tillverkad Siporex är ett mångsidigt material som passar utmärkt att användas i innerväggskonstruktioner. Snabbt att montera och bearbeta Siporex-innerväggsprodukter är lätta och enkla att hantera. Måttnoggrannhet och sidosponter garanterar att olika bitar är lätta att mura på sina platser. Produkternas storlekar är sådana att material- och brukåtgång per kvadratmeter är det minsta möjliga. Siporex är lätt att bearbeta vilket medför att olika genomföringar, doshål och rörslitsar går att göra noggrant och snabbt. Beständig och säker Siporex är mycket brandsäkert material. Även med den tunnaste plattan på 68 mm kan man bygga entimmes brandvägg. Av Siporex-produkter kan man bygga brandavskiljande väggkonstruktioner. Siporex är även ett överlägset vai tili väggmaterial i våtutrymmen. Lätt att belägga Siporex-innerväggsprodukter skapar en jämn väggyta, som är lätt att belägga. Spackel- och brukförbrukningar är små, arbetet går lätt och snabbt. Som underlag för kakelplattor behöver Siporex-vägg ingen extra jämning av ytan, endast den behandling som fuktisoleringen kräver och plattsättningen Utmärkt underlag att fästa i Att fästa i Siporex-vägg är lätt och enkelt. Man behöver endast en vanlig handborrmaskin. Siporex-vägg består av ett material, vilket gör att man kan fästa i överallt i väggen. Med de rätta Siporex- och lättbetongfästen lyckas man fästa både lätta och tunga föremål.

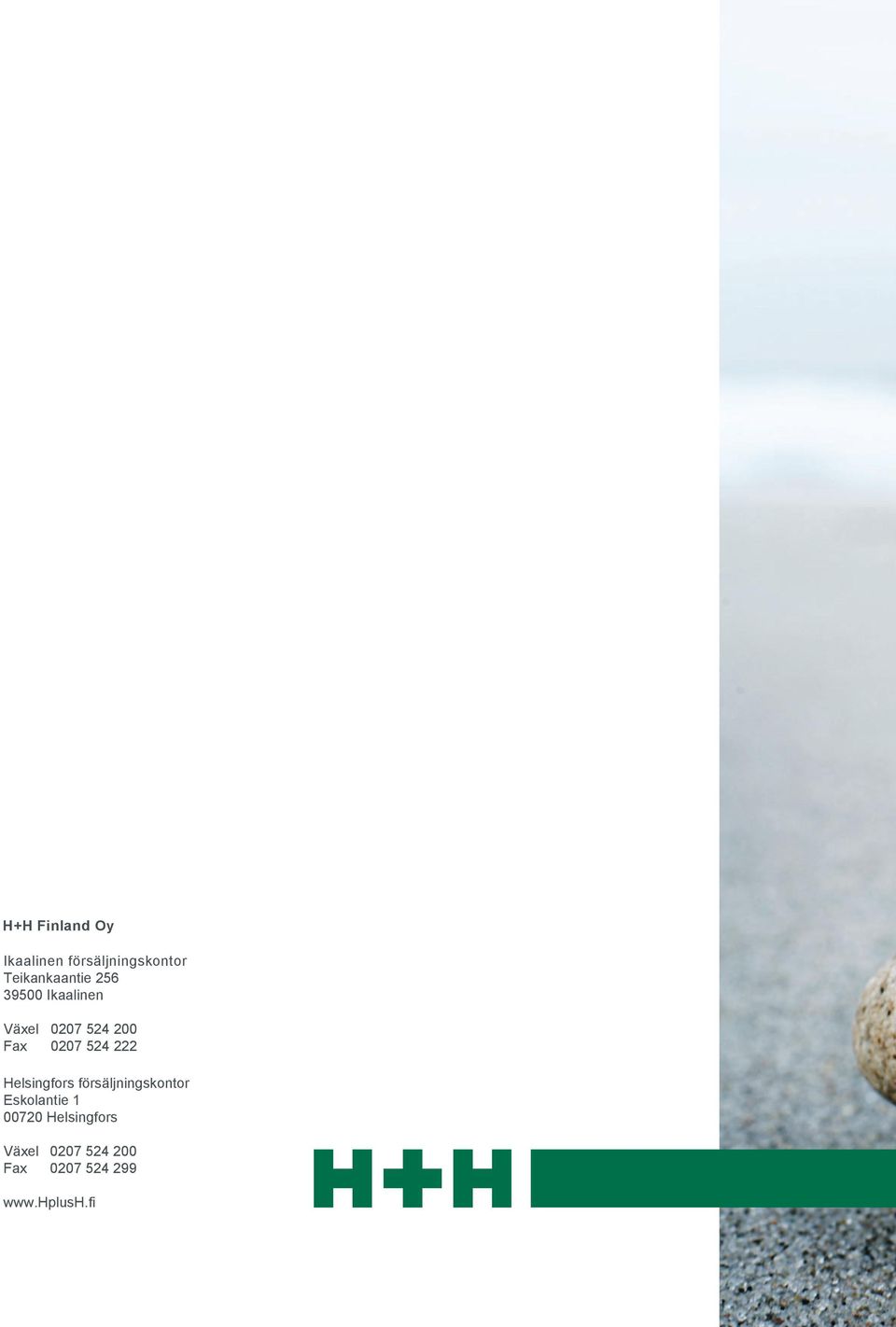

12 H+H Finland Oy Ikaalinen försäljningskontor Teikankaantie Ikaalinen Växel Fax Helsingfors försäljningskontor Eskolantie Helsingfors Växel Fax
