1 Roth Universal Spånskivesystem Helspontade skivor för förläggning flytande eller på reglar GOLVVÄRMESYSTEM

2 Beskrivning Roth Universal Spånskivesystem är utvecklat för användning både på vanligt träbjälklag och på isoleringsskivor, systemet består av 22mm spårade golvspånskivor för 16mm golvvärmerör. Systemet kan förläggas på samma sätt som vanliga 22mm golvspånskivor, och eftersom skivorna är spontade runt om kan de skarvas antingen på reglar eller med flytande skarvar. Dessutom kan skivorna läggas flytande på isolering eller befintligt golv. Till Roth Universal Spånskivesystem levereras inte några vändskivor, utan vändningar fräses på plats. Till systemet ska 16mm Roth X-PERT S5 eller Alu- LaserPlus rör med tillhörande värmefördelningsplåtar användas. Användning På bjälklag På isoleringsskivor, befintligt golv Tekniska data Golvspånskiva 22mm Brutto mått bredd 620 mm, längd 1820 mm Netto mått bredd 600 mm, längd 1800 mm Area 1,08 m² Spår 3 st. med c/c avstånd 200 mm Max. punktbelastning vid bjälklag (medför max. nedböjning på 2 mm) Max. generell belastning vid bjälklag 1,5 kn 3,0 kn/m2 Roth Universal Spånskivesystem produceras med lågt formaldehydinnehåll och uppfyller kraven i E1 Normen (max. 0,008%). Värmefördelningsplåtarna till Roth Universal Spånskivesystem är i aluminium, och finns i två olika tjocklekar. Man väljer plåttjocklek efter värmebehov. Det betyder att 0,3 mm plåtar används vid Normalt värmebehov, och 0,5 mm används vid högre värmebehov. Rådfråga Roth gällande dimensionering vid behov. Använder man Universal Spånskivesystem som flytande golv på isoleringsskivor i t.ex. EPS skall densiteten på isoleringsskivorna vara min. 20 kg/m³. Tillbehör Värmefördelningsplåt 160x1200x0,3 mm Värmefördelningsplåt 180x1200x0,5 mm Förbrukning/m² 4 st. Roth X-PERT S5 16 x 2,0 mm á 90 m Roth X-PERT S5 16 x 2,0 mm á 200 m Roth X-PERT S5 16 x 2,0 mm á 650 m Roth Alu-LaserPlus 16 x 2,0 mm á 100m Roth Alu-LaserPlus 16 x 2,0 mm á 240m Roth Alu-LaserPlus 16 x 2,0 mm á 500m Förbrukning/m² 5 meter Hantering och förvaring Roth Universal Spånskivesystem är gjort för användning i torra inomhusmiljöer. Skivorna ska innan utläggning förvaras i minst 24 timmar i samma omgivning som de ska installeras i. Vid transport och uppställning utomhus ska skivorna skyddas mot smuts och nederbörd. Spånskivor med profilerade kanter kan, om de utsätts för fukt under längre tid skadas så att det uppstår problem vid sammanfogningen. Av samma anledning ska skivorna hanteras med försiktighet. Vid förvaring ska underlaget vara plant, rent och torrt. Optimala förhållanden är o och 50-60% relativ luftfuktighet. Den relativa luftfuktigheten ska inte överstiga 80% under en längre tid, och fuktinnehållet i skivorna bör inte överstiga 8% innan övergolvet läggs.

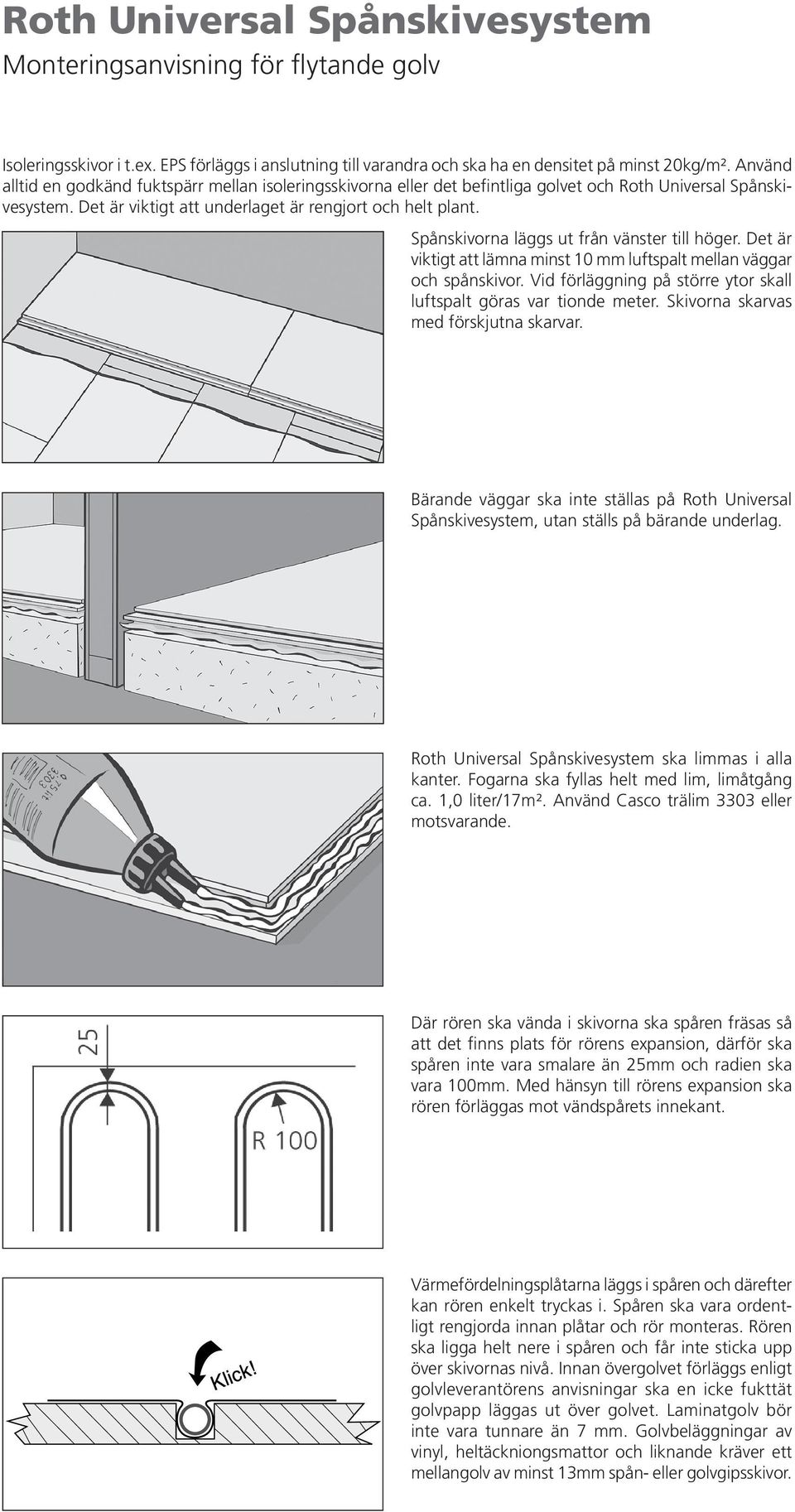

3 Monteringsanvisning för flytande golv Isoleringsskivor i t.ex. EPS förläggs i anslutning till varandra och ska ha en densitet på minst 20kg/m². Använd alltid en godkänd fuktspärr mellan isoleringsskivorna eller det befintliga golvet och Roth Universal Spånskivesystem. Det är viktigt att underlaget är rengjort och helt plant. Spånskivorna läggs ut från vänster till höger. Det är viktigt att lämna minst 10 mm luftspalt mellan väggar och spånskivor. Vid förläggning på större ytor skall luftspalt göras var tionde meter. Skivorna skarvas med förskjutna skarvar. Bärande väggar ska inte ställas på Roth Universal Spånskivesystem, utan ställs på bärande underlag. Roth Universal Spånskivesystem ska limmas i alla kanter. Fogarna ska fyllas helt med lim, limåtgång ca. 1,0 liter/17m². Använd Casco trälim 3303 eller motsvarande. Där rören ska vända i skivorna ska spåren fräsas så att det finns plats för rörens expansion, därför ska spåren inte vara smalare än 25mm och radien ska vara 100mm. Med hänsyn till rörens expansion ska rören förläggas mot vändspårets innekant. Värmefördelningsplåtarna läggs i spåren och därefter kan rören enkelt tryckas i. Spåren ska vara ordentligt rengjorda innan plåtar och rör monteras. Rören ska ligga helt nere i spåren och får inte sticka upp över skivornas nivå. Innan övergolvet förläggs enligt golvleverantörens anvisningar ska en icke fukttät golvpapp läggas ut över golvet. Laminatgolv bör inte vara tunnare än 7 mm. Golvbeläggningar av vinyl, heltäckniongsmattor och liknande kräver ett mellangolv av minst 13mm spån- eller golvgipsskivor.

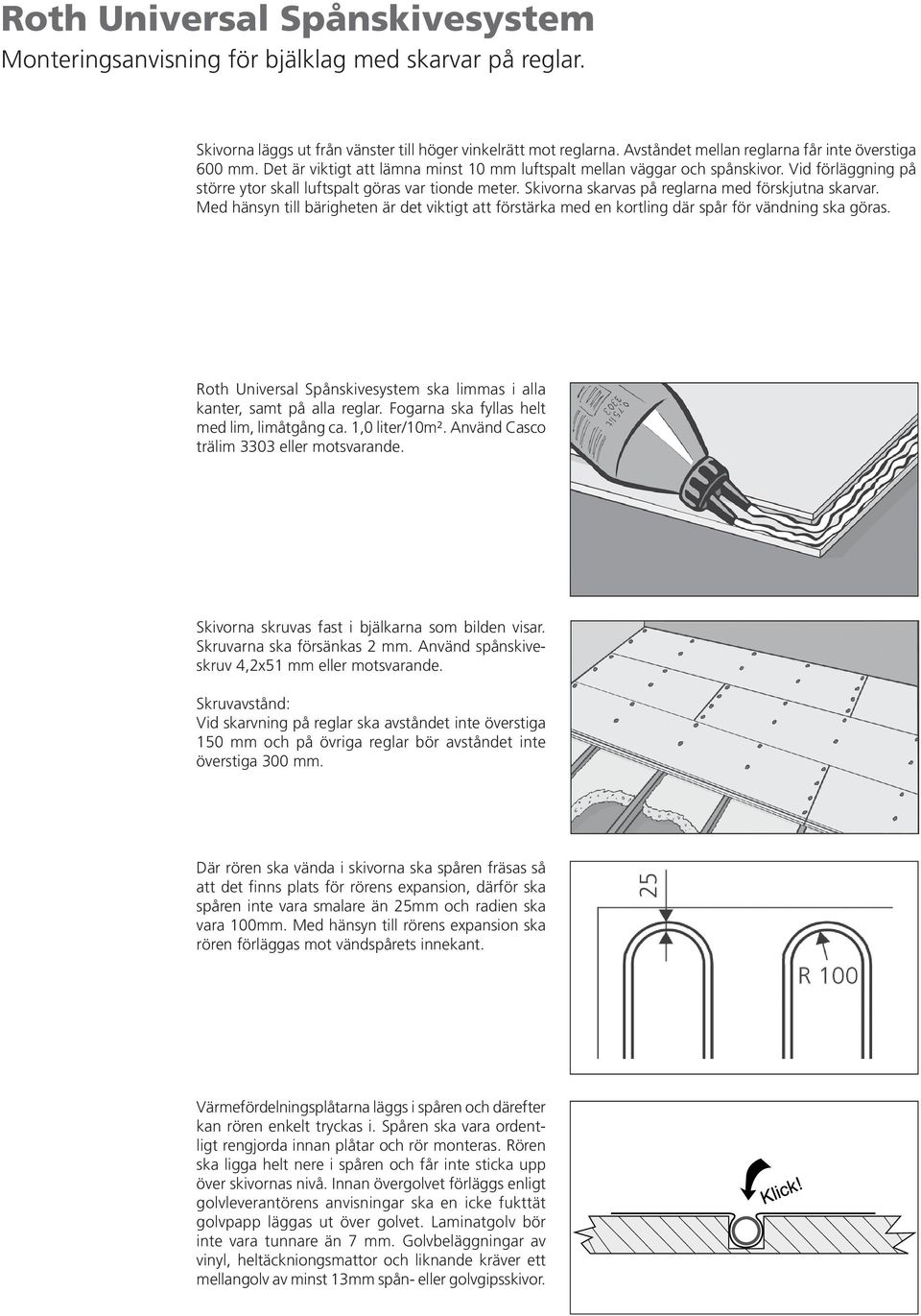

4 Monteringsanvisning för bjälklag med skarvar på reglar. Skivorna läggs ut från vänster till höger vinkelrätt mot reglarna. Avståndet mellan reglarna får inte överstiga 600 mm. Det är viktigt att lämna minst 10 mm luftspalt mellan väggar och spånskivor. Vid förläggning på större ytor skall luftspalt göras var tionde meter. Skivorna skarvas på reglarna med förskjutna skarvar. Med hänsyn till bärigheten är det viktigt att förstärka med en kortling där spår för vändning ska göras. Roth Universal Spånskivesystem ska limmas i alla kanter, samt på alla reglar. Fogarna ska fyllas helt med lim, limåtgång ca. 1,0 liter/10m². Använd Casco trälim 3303 eller motsvarande. Skivorna skruvas fast i bjälkarna som bilden visar. Skruvarna ska försänkas 2 mm. Använd spånskiveskruv 4,2x51 mm eller motsvarande. Skruvavstånd: Vid skarvning på reglar ska avståndet inte överstiga 150 mm och på övriga reglar bör avståndet inte överstiga 300 mm. Där rören ska vända i skivorna ska spåren fräsas så att det finns plats för rörens expansion, därför ska spåren inte vara smalare än 25mm och radien ska vara 100mm. Med hänsyn till rörens expansion ska rören förläggas mot vändspårets innekant. Värmefördelningsplåtarna läggs i spåren och därefter kan rören enkelt tryckas i. Spåren ska vara ordentligt rengjorda innan plåtar och rör monteras. Rören ska ligga helt nere i spåren och får inte sticka upp över skivornas nivå. Innan övergolvet förläggs enligt golvleverantörens anvisningar ska en icke fukttät golvpapp läggas ut över golvet. Laminatgolv bör inte vara tunnare än 7 mm. Golvbeläggningar av vinyl, heltäckniongsmattor och liknande kräver ett mellangolv av minst 13mm spån- eller golvgipsskivor.

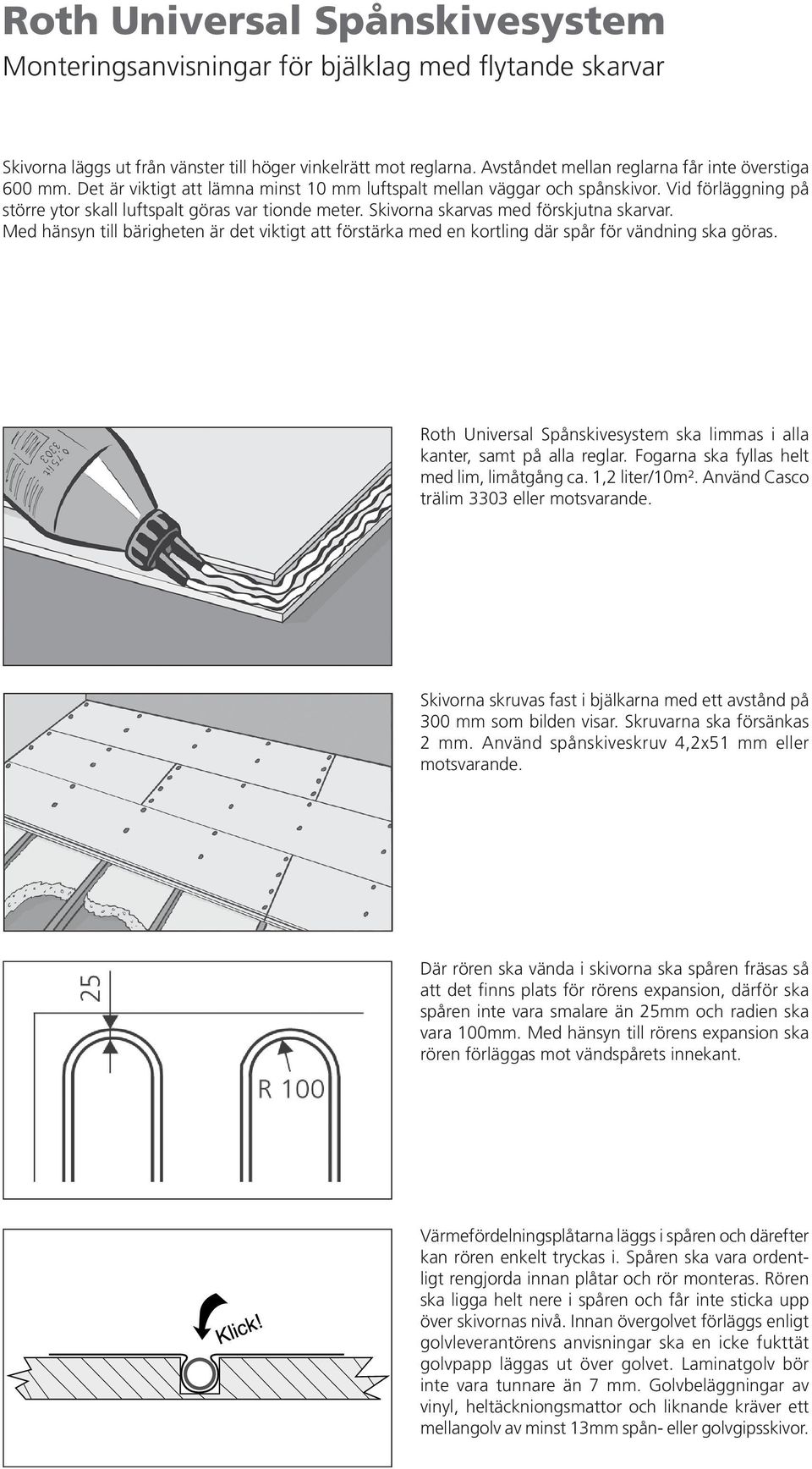

5 Monteringsanvisningar för bjälklag med flytande skarvar Skivorna läggs ut från vänster till höger vinkelrätt mot reglarna. Avståndet mellan reglarna får inte överstiga 600 mm. Det är viktigt att lämna minst 10 mm luftspalt mellan väggar och spånskivor. Vid förläggning på större ytor skall luftspalt göras var tionde meter. Skivorna skarvas med förskjutna skarvar. Med hänsyn till bärigheten är det viktigt att förstärka med en kortling där spår för vändning ska göras. Roth Universal Spånskivesystem ska limmas i alla kanter, samt på alla reglar. Fogarna ska fyllas helt med lim, limåtgång ca. 1,2 liter/10m². Använd Casco trälim 3303 eller motsvarande. Skivorna skruvas fast i bjälkarna med ett avstånd på 300 mm som bilden visar. Skruvarna ska försänkas 2 mm. Använd spånskiveskruv 4,2x51 mm eller motsvarande. Där rören ska vända i skivorna ska spåren fräsas så att det finns plats för rörens expansion, därför ska spåren inte vara smalare än 25mm och radien ska vara 100mm. Med hänsyn till rörens expansion ska rören förläggas mot vändspårets innekant. Värmefördelningsplåtarna läggs i spåren och därefter kan rören enkelt tryckas i. Spåren ska vara ordentligt rengjorda innan plåtar och rör monteras. Rören ska ligga helt nere i spåren och får inte sticka upp över skivornas nivå. Innan övergolvet förläggs enligt golvleverantörens anvisningar ska en icke fukttät golvpapp läggas ut över golvet. Laminatgolv bör inte vara tunnare än 7 mm. Golvbeläggningar av vinyl, heltäckniongsmattor och liknande kräver ett mellangolv av minst 13mm spån- eller golvgipsskivor.

6 Roth Nordic AB Hanögatan Malmö Tel Fax service@roth-nordic.se
