:204 och :205 : : Gyproc Handbok 8 Gyproc Projektering. Innerväggar. Elevation och typsektion av vägg

Storlek: px
Starta visningen från sidan:

Download "3.1. 3.1.15:204 och :205 :202 3.1.15:203. 186 Gyproc Handbok 8 Gyproc Projektering. Innerväggar. Elevation och typsektion av vägg"

Transkript

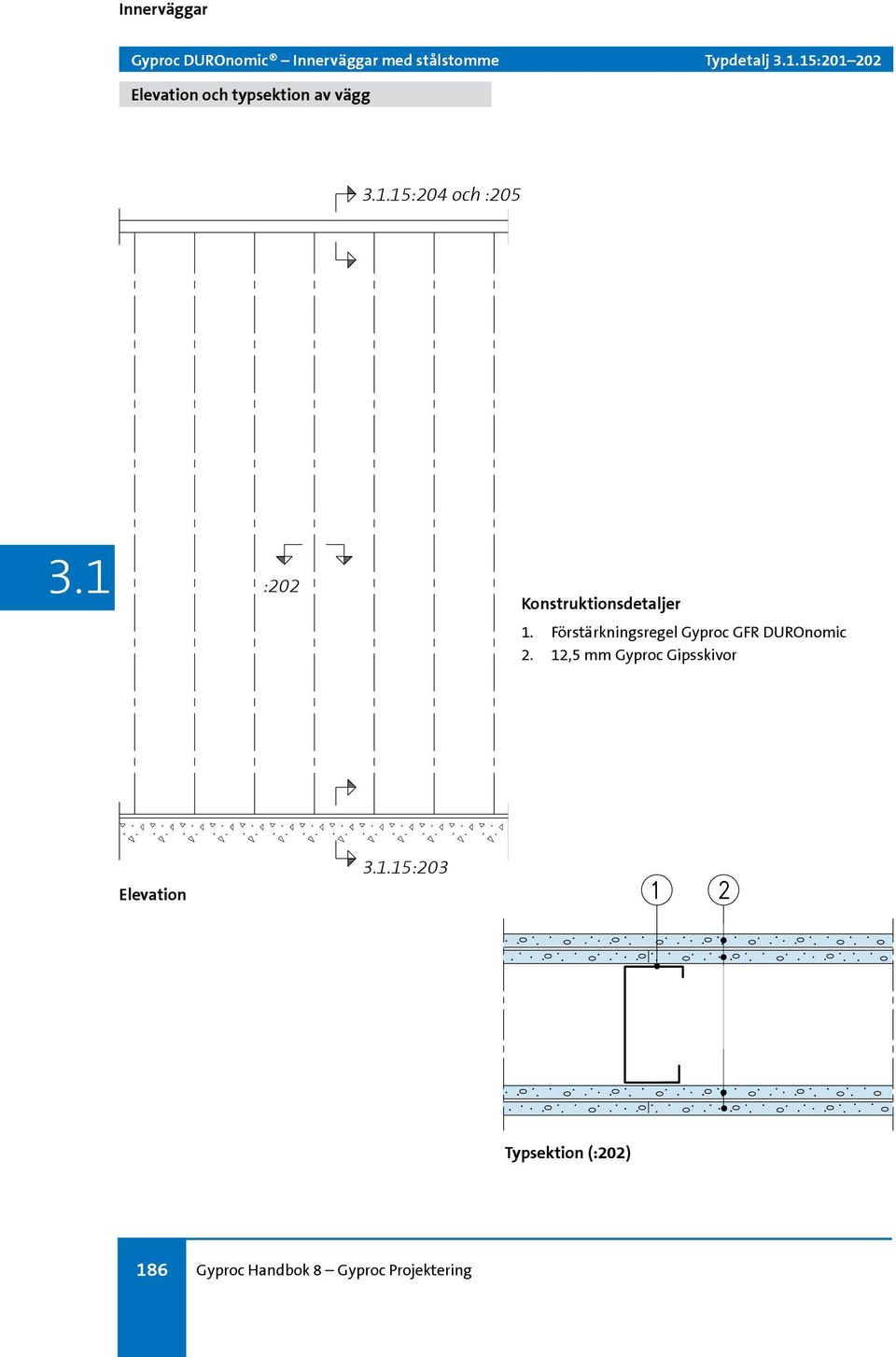

1 Gyproc DUROnomic Innerväggar med stålstomme Typdetalj.15:01 0 Elevation och typsektion av vägg.15:0 och :05 :0 1. Förstärkningsregel Gyproc GFR DUROnomic. 1,5 mm Gyproc Gipsskivor Elevation.15:0 Typsektion (:0) 186 Gyproc Handbok 8 Gyproc Projektering

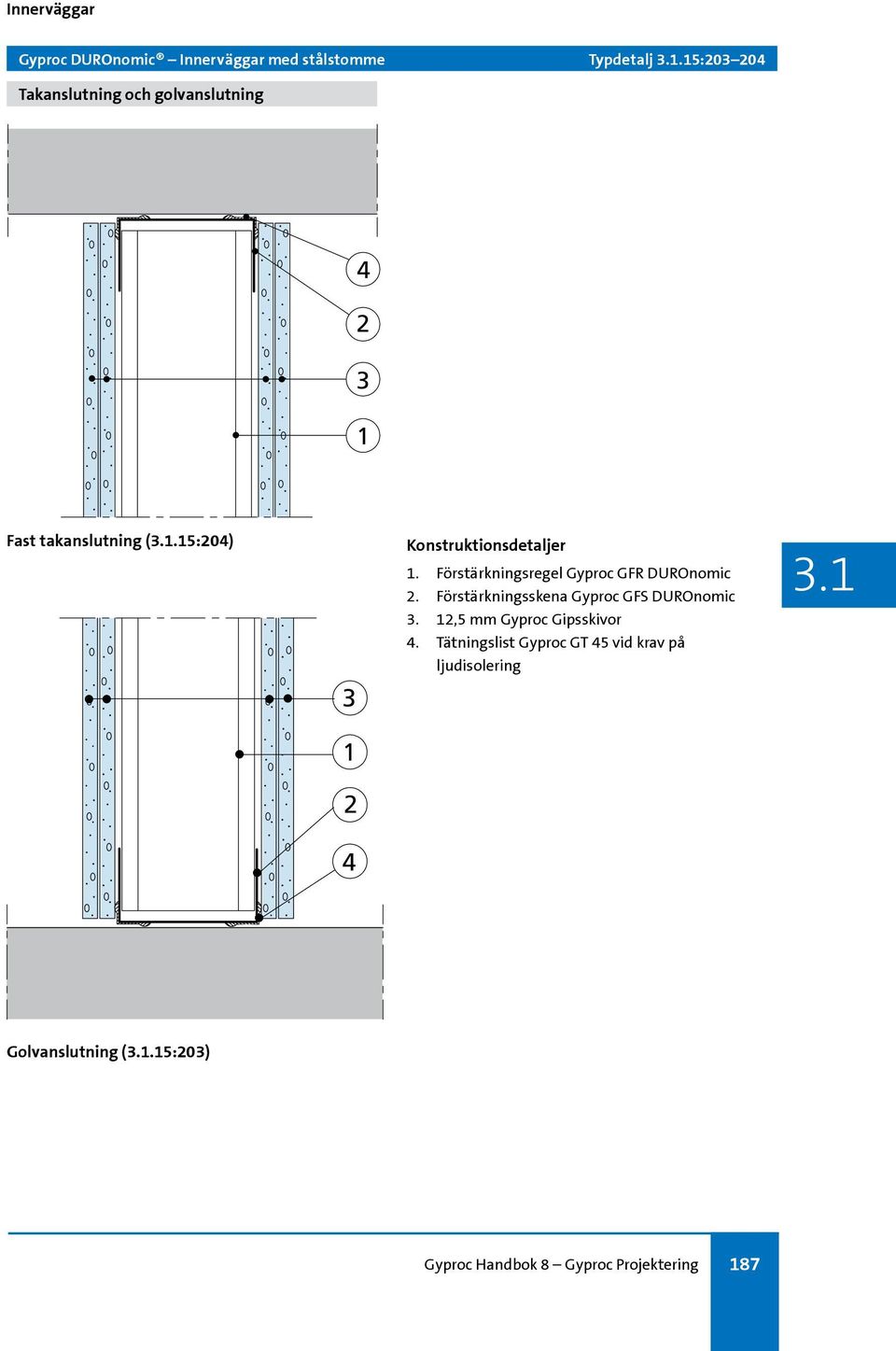

2 Gyproc DUROnomic Innerväggar med stålstomme Typdetalj.15:0 0 Takanslutning och golvanslutning 1 Fast takanslutning (.15:0) 1 1. Förstärkningsregel Gyproc GFR DUROnomic. Förstärkningsskena Gyproc GFS DUROnomic. 1,5 mm Gyproc Gipsskivor. Tätningslist Gyproc GT 5 vid krav på ljudisolering Golvanslutning (.15:0) Gyproc Handbok 8 Gyproc Projektering 187

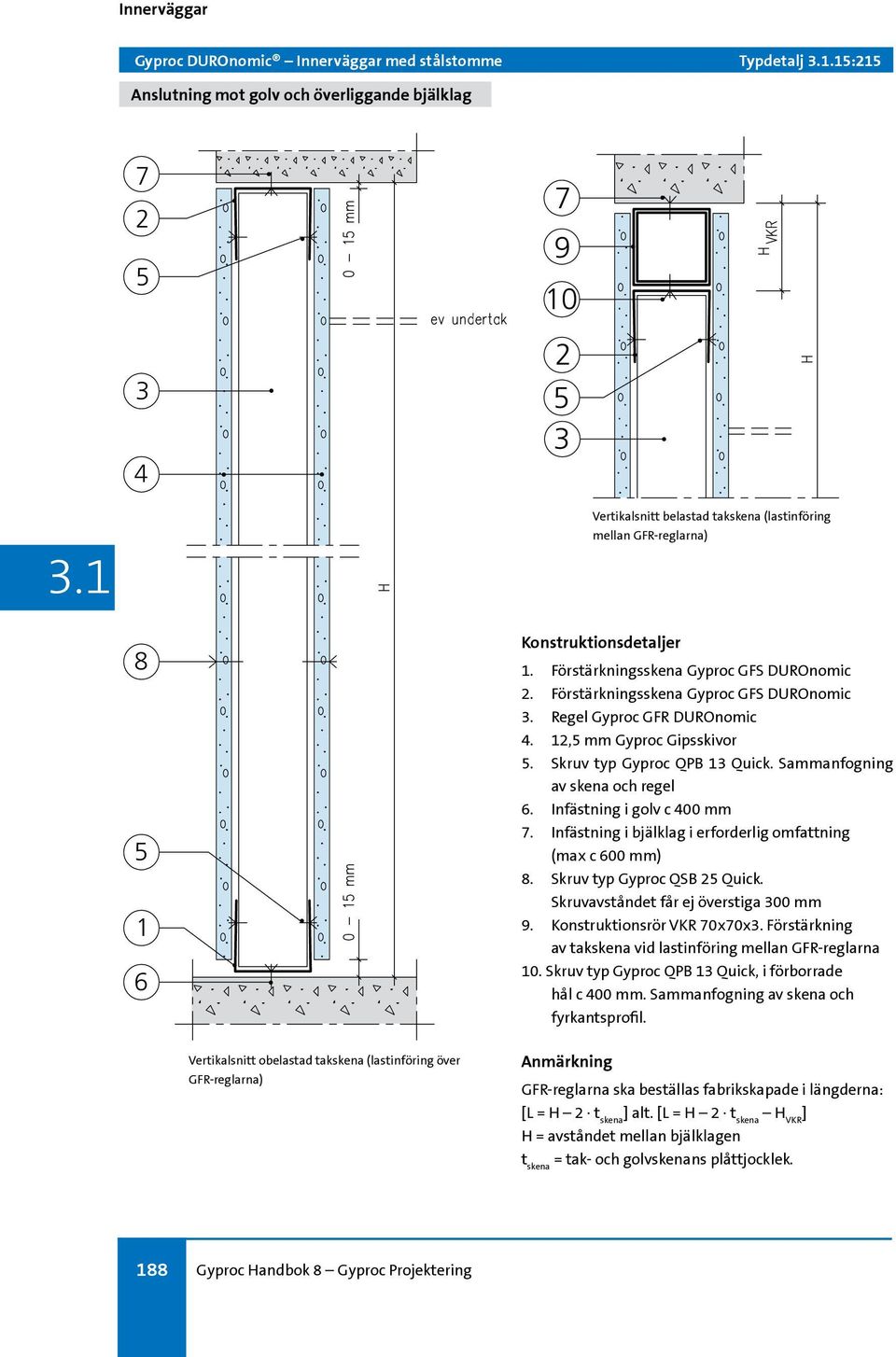

3 Gyproc DUROnomic Innerväggar med stålstomme Typdetalj.15:15 Anslutning mot golv och överliggande bjälklag Vertikalsnitt belastad takskena (lastinföring mellan GFR-reglarna) Förstärkningsskena Gyproc GFS DUROnomic. Förstärkningsskena Gyproc GFS DUROnomic. Regel Gyproc GFR DUROnomic. 1,5 mm Gyproc Gipsskivor 5. Skruv typ Gyproc QPB 1 Quick. Sammanfogning av skena och regel 6. Infästning i golv c 00 mm 7. Infästning i bjälklag i erforderlig omfattning (max c 600 mm) 8. Skruv typ Gyproc QSB 5 Quick. Skruvavståndet får ej överstiga 00 mm 9. Konstruktionsrör VKR 70x70x. Förstärkning av takskena vid lastinföring mellan GFR-reglarna 10. Skruv typ Gyproc QPB 1 Quick, i förborrade hål c 00 mm. Sammanfogning av skena och fyrkantsprofil. Vertikalsnitt obelastad takskena (lastinföring över GFR-reglarna) Anmärkning GFR-reglarna ska beställas fabrikskapade i längderna: [L = H t skena ] alt. [L = H t skena H VKR ] H = avståndet mellan bjälklagen t skena = tak- och golvskenans plåttjocklek. 188 Gyproc Handbok 8 Gyproc Projektering

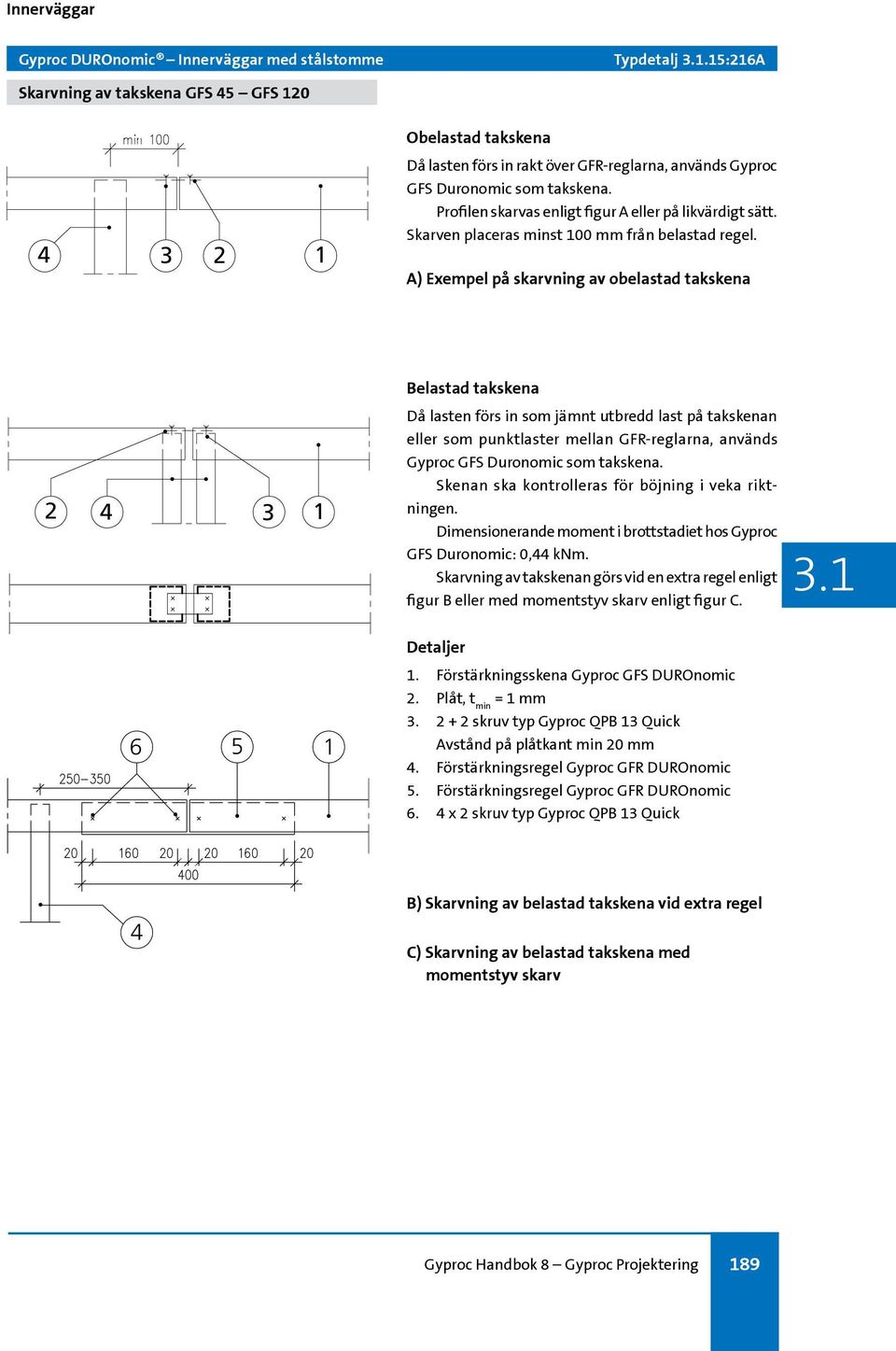

4 Gyproc DUROnomic Innerväggar med stålstomme Typdetalj.15:16A Skarvning av takskena GFS 5 GFS 10 Obelastad takskena 1 Då lasten förs in rakt över GFR-reglarna, används Gyproc GFS Duronomic som takskena. Profilen skarvas enligt figur A eller på likvärdigt sätt. Skarven placeras minst 100 mm från belastad regel. A) Exempel på skarvning av obelastad takskena 1 Belastad takskena Då lasten förs in som jämnt utbredd last på takskenan eller som punktlaster mellan GFR-reglarna, används Gyproc GFS Duronomic som takskena. Skenan ska kontrolleras för böjning i veka riktningen. Dimensionerande moment i brottstadiet hos Gyproc GFS Duronomic: 0, knm. Skarvning av takskenan görs vid en extra regel enligt figur B eller med momentstyv skarv enligt figur C Detaljer 1. Förstärkningsskena Gyproc GFS DUROnomic. Plåt, t min = 1 mm. + skruv typ Gyproc QPB 1 Quick Avstånd på plåtkant min 0 mm. Förstärkningsregel Gyproc GFR DUROnomic 5. Förstärkningsregel Gyproc GFR DUROnomic 6. x skruv typ Gyproc QPB 1 Quick B) Skarvning av belastad takskena vid extra regel C) Skarvning av belastad takskena med momentstyv skarv Gyproc Handbok 8 Gyproc Projektering 189

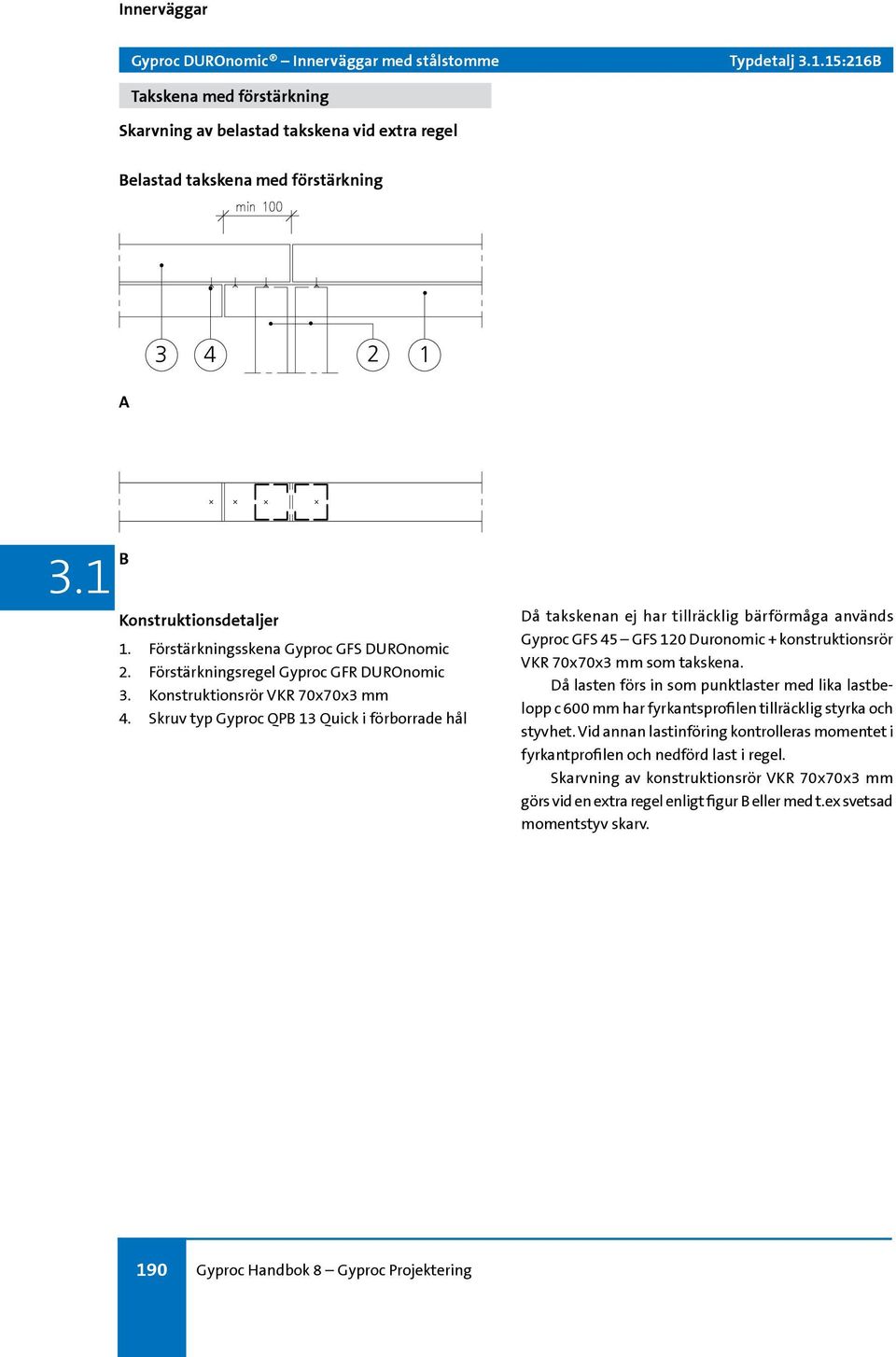

5 Gyproc DUROnomic Innerväggar med stålstomme Typdetalj.15:16B Takskena med förstärkning Skarvning av belastad takskena vid extra regel Belastad takskena med förstärkning 1 A B 1. Förstärkningsskena Gyproc GFS DUROnomic. Förstärkningsregel Gyproc GFR DUROnomic. Konstruktionsrör VKR 70x70x mm. Skruv typ Gyproc QPB 1 Quick i förborrade hål Då takskenan ej har tillräcklig bärförmåga används Gyproc GFS 5 GFS 10 Duronomic + konstruktionsrör VKR 70x70x mm som takskena. Då lasten förs in som punktlaster med lika lastbelopp c 600 mm har fyrkantsprofilen tillräcklig styrka och styvhet. Vid annan lastinföring kontrolleras momentet i fyrkantprofilen och nedförd last i regel. Skarvning av konstruktionsrör VKR 70x70x mm görs vid en extra regel enligt figur B eller med t.ex svetsad momentstyv skarv. 190 Gyproc Handbok 8 Gyproc Projektering

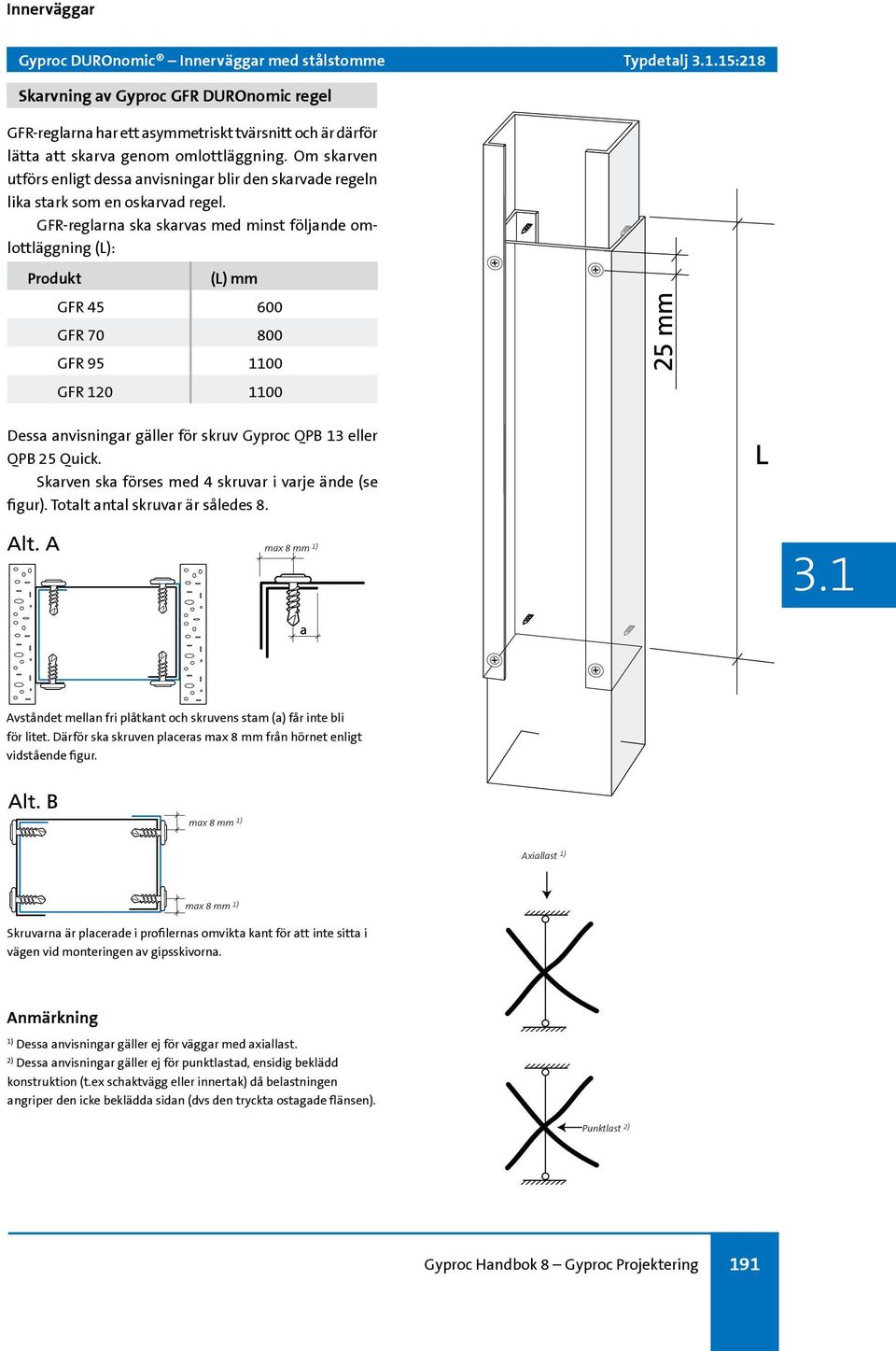

6 Gyproc DUROnomic Innerväggar med stålstomme Typdetalj.15:18 Skarvning av Gyproc GFR DUROnomic regel GFR-reglarna har ett asymmetriskt tvärsnitt och är därför lätta att skarva genom omlottläggning. Om skarven utförs enligt dessa anvisningar blir den skarvade regeln lika stark som en oskarvad regel. GFR-reglarna ska skarvas med minst följande omlottläggning (L): Produkt (L) mm GFR GFR GFR GFR Dessa anvisningar gäller för skruv Gyproc QPB 1 eller QPB 5 Quick. Skarven ska förses med skruvar i varje ände (se figur). Totalt antal skruvar är således 8. max 8 mm 1) Avståndet mellan fri plåtkant och skruvens stam (a) får inte bli för litet. Därför ska skruven placeras max 8 mm från hörnet enligt vidstående figur. max 8 mm 1) Axiallast Aksialbelastning 1) max 8 mm 1) Skruvarna är placerade i profilernas omvikta kant för att inte sitta i vägen vid monteringen av gipsskivorna. Anmärkning 1) Dessa anvisningar gäller ej för väggar med axiallast. ) Dessa anvisningar gäller ej för punktlastad, ensidig beklädd konstruktion (t.ex schaktvägg eller innertak) då belastningen angriper den icke beklädda sidan (dvs den tryckta ostagade flänsen). Punktbelastning Punktlast ) Gyproc Handbok 8 Gyproc Projektering 191

Gyproc DUROnomic Innerväggar med stålstomme

Gyproc DUROnomic Innerväggar med stålstomme .15 Gyproc DUROnomic Innerväggar med stålstomme .15 Gyproc DUROnomic Innerväggar med stålstomme Innehåll Stålprofiler Regel Gyproc GFR DUROnomic och skena Gyproc GFS DUROnomic... kap 6.2 Allmän beskrivning
