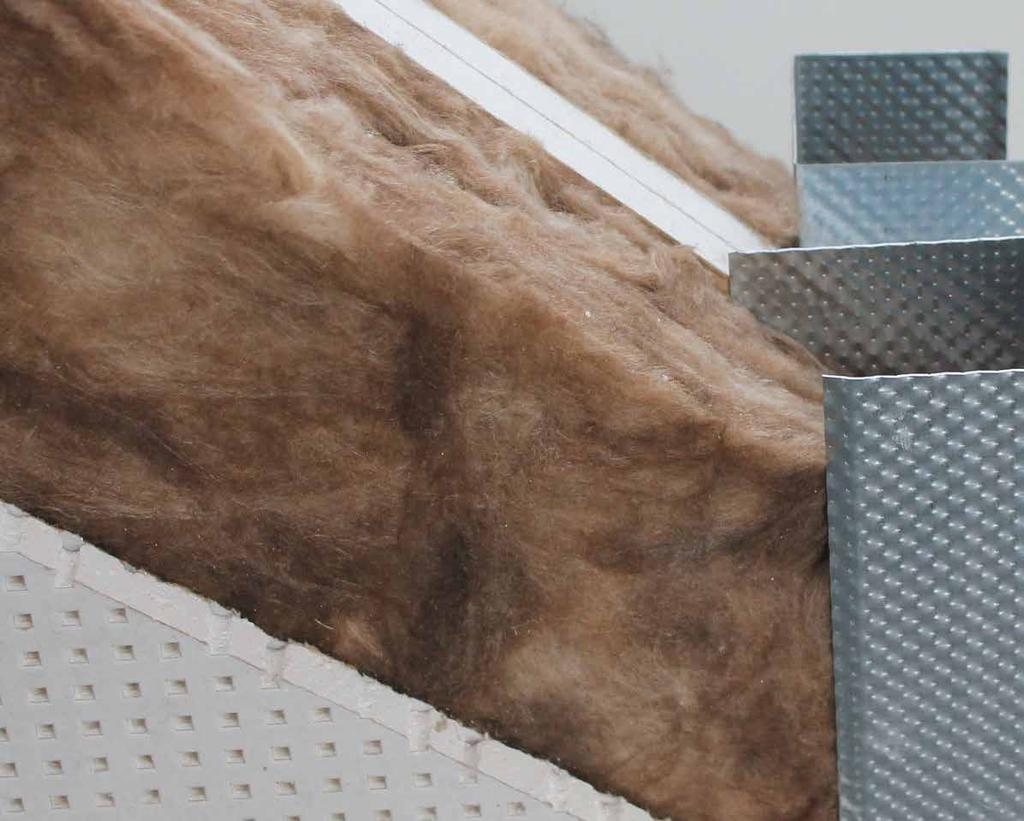

1 väggsystem / väggar Samma ljudminskning och brandskydd som en vanlig skiljevägg. Samma tjocklek som en vanlig skiljevägg. Skillnaden: Ljudabsorbering. Sonocare håller tillbaka allt. Det är ett nytt sätt att bygga skiljeväggar som har inbyggd ljudabsorbering. Den funktionella delen av skiljeväggen garanterar att ljudminskning och brandskydd koncentreras till mitten. Det ger konstruktören fria händer att skapa väggdesign och akustisk justering på de yttre skikten av väggen.

2 Tectopanel Contrapanel Danopanel Solopanel Stratopanel Kinopanel Amfipanel Adit Sonocare Modell

3 Akustiskt väggsystem Mått Tjocklek Höjd 145 mm Max mm Prestanda Brandmotstånd: EI 60 Ljudreduktion: min. 48 db R w Ljudreduktionstest, Delta Lab: Test 1: 51,4 db (48 db R w) 100 % av ytan täckt med perforerad platta på båda sidor av väggen. Test 2: 54 db (51 db R w) 54 % av ytan täckt med perforerad platta på båda sidor av väggen. Test 3: 55,5 db (52 db R w) 8% av ytan täckt med perforerad platta på båda sidor av väggen Ljudreduktion db R'w db Procentdel av ytan täckt med perforerad platta

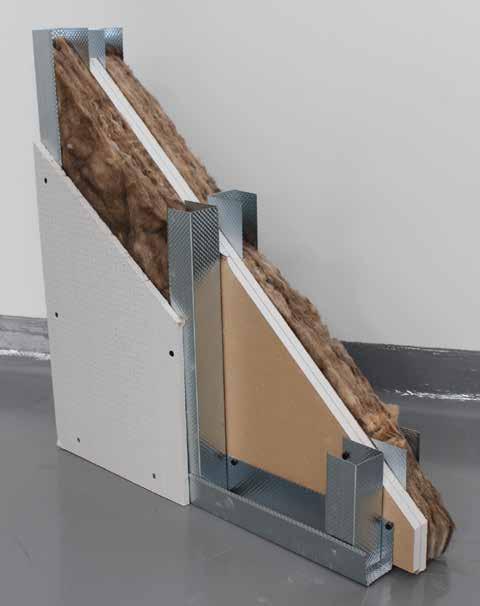

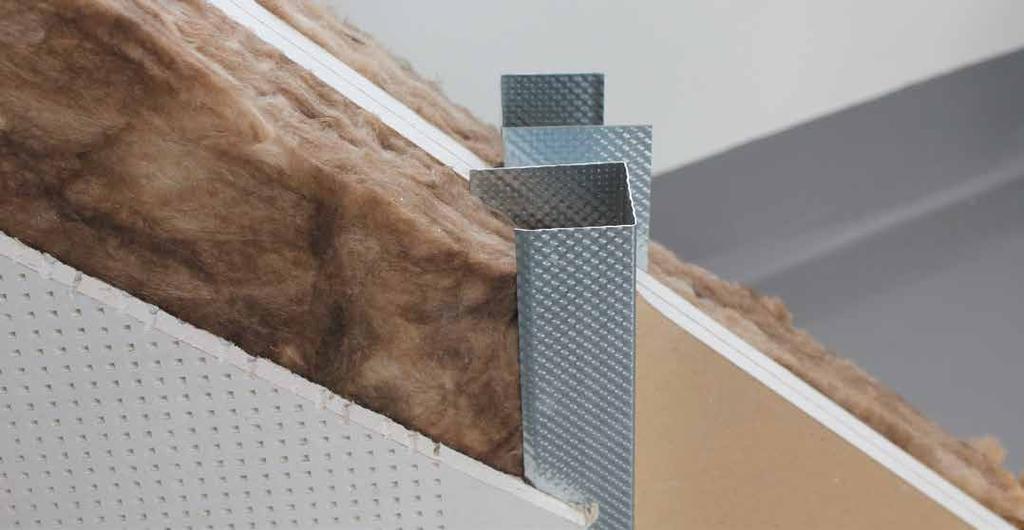

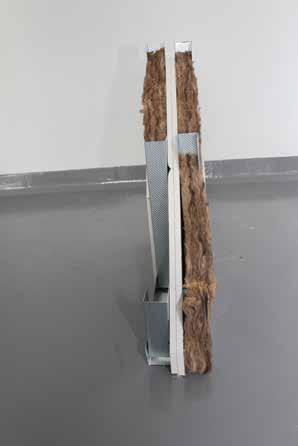

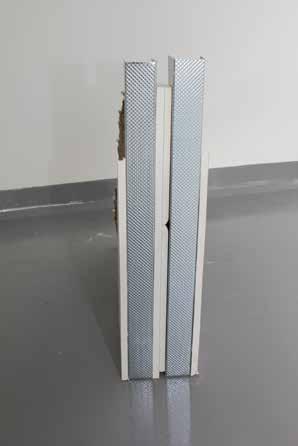

4 Konstruktion 45 mm glasull 45 x 305 x 1250 mm Sonocare C47-profiler x 1800 mm (gipsplatta med hög täthet) Akustiska paneler - Knauf Danoline - perforerade och icke-perforerade paneler 47 mm 47 mm Akustik Ljudabsorbering är beroende av de akustiska paneler som används på den yttre delen av väggkonstruktionen. Ljudabsorberingen beror också på kombinationen av perforerade och icke-perforerade paneler.

5 montageanvisning Komponenter 1: Yttre foder 2: Sonocare C47-profiler 3: 45 mm glasull 4: 12,5 mm Markera ut Markera ut väggens mittlinje. Ställ Sonocare C47-profiler 13 mm från mittlinjen på golv, tak och väggar. Profilriktning Sonocare C47-profilerna är asymmetriska med en lång och en kort fläns. Den långa flänsen är alltid vänd mot mitten av väggen. Det gäller för båda sidor av väggen. Montera övre och nedre profil Skruva fast tak- och golvprofilerna som högst vid 600 mm. Välj infästningar efter underlaget. Höjden på väggen är max mm. Forma och montera vertikala profiler Kapa Sonocare C47-profilerna så att profilen är 20 mm mindre än vägghöjden. Sätt upp Sonocare C47-profilerna med ett ccavstånd på 300 mm och med flänsarna vända åt samma håll. Fäst profilerna till topp- och bottenprofilerna med en presstång för regel. Skruva fast först och sista profil till intilliggande väggar som högst vid 600 mm. Välj infästningar efter underlaget. Installation av första mittenlagret Installera det första mittenlagret för Silentboard Sonder. Skivornas skarvar måste alltid ligga över en profil. Skarvarna måste ligga på ett avstånd om antingen 300 eller 600 mm. Fäst skivorna med RA25-skruv med ett cc-avstånd på 300 mm horisontellt respektive 600 mm vertikalt.

6 Installation av andra skivlagret Installera det andra lagret av med ett avstånd av minst 10 mm från alla närgränsande ytor. Skarvarna mellan Silentboards måste fördelas efter det första lagret. Avståndet skall vara minst 100 mm horisontellt och 300 eller 600 mm vertikalt. Fäst skivorna med RA35-skruv med cc-avstånd på 300 mm i båda riktningarna. Installation av andra profillagret Fill the 10 mm joint with Knauf Acryllic sealant no. 1. Install the floor and ceiling profiles and then the wall profiles Fix the profiles at max. 600 mm c/c. Choose the fixings in accordance with the substrate. Installation av andra profillagret Installera det andra lagret av Sonocare C47- profiler direkt motsatt det första lagret av profiler som justeras mot mittlinjen av de korta flänsarna. Vänd den långa profilflänsen i motsatt riktning från flänsen på andra sidan av väggen. Fäst profilerna genom den lång flänsen i skivorna med en G/R 25-skruv med ett cc-avstånd på 600 mm. Installation av Ecobatt glasull glasullelement levereras i par med en på förhand utskuren springa mellan de två delarna. Dela glasullen i två delar med en kniv. Lägg in glasullen mellan profilerna på båda sidor av väggen. Uppsättning av yttre foder Det yttre fodret kan bestå av olika typer av perforerade och icke-perforerade Knauf Danolinegipsskivor. Sätt upp det yttre fodret enligt monteringsguiden för det valda fodret. Utformning av yttre foder Utformningen av ytskiktet kan variera på många olika sätt, beroende på krav på utförande och/eller akustiska krav.

7 Detaljer Sonocare ritningsöversikt A Detalj A C Detalj H B C B 4000 Detalj B Tvärsnitt C-C Detalj C A Tvärsnitt A-A Detalj F Detalj G Detalj D Detalj E Tvärsnitt B-B Detalj A - Anslutning till tak Knauf tätningsmedel nr. 1 tak Skruv SN 3,5x30 Infästning till takbyggnad med cc-avstånd på 600 mm Sonocare C47-profil

8 Detalj B - vertikalt tvärsnitt Detalj C - Anslutning till golvet Sonocare C47-profil golv Knauf tätningsmedel nr. 1 Skruv SN3,5x30 Infästning till golvet med cc-avstånd på 600 mm Detalj D - Anslutning till vägg Sonocare C47-profil Surface lining e.g. Infästning till väggen med cc-avstånd på 600 mm Skarvspackel Silentboard Sonder Knauf tätningsmedel nr. 1

9 detaljer Detalj E - horisontellt tvärsnitt Skruv G/ R25 med cc-avstånd på 600 mm Skarvspackel Sonocare C47-profil Detalj F - hörn Hörnlist HSK Skruv G/R25 med cc-avstånd på 600 mm Sonocare C47-profil Skruv R/R13 Knauf tätningsmedel nr. 1

10 Detalj G - montering av en dörr Sonocare C47-profil Knauf tätningsmedel nr. 1 Profil KSK 120 Skruv G/R25 Skruv RA35 Mineralull Sonocare C47-profil Mineralull Knauf tätningsmedel nr. 1

11 Komponenter Produkt Artikelnr Förpackning Sonocare C47-profil, L: 3000 Sonocare C47-profil, L: 3600 Sonocare C47-profil, L: st 1 st 1 st x 625 x 1800 mm - 1 st ,5 625 C37 45 x 610(2x305) x 1250 mm - 16 skivor x305 Skruv RA st 25 Skruv RA st 35 Skruv G/R st 25 Knauf tätningsmedel (akryl) nr. 1 0,6 liters påse st
