22 mm. Anvisning. Gratulerar till Din nya skjutdörrsgarderob

Transkript

1 Totalmål / Total dimension Lysmål / Inside dimension Gratulerar till Din nya skjutdörrsgarderob Våra skjutdörrsgarderober är individuella lösningar som är måttanpassade och inredda enligt eget önskemål och behov. I denna anvisning visas montering av samtliga möjligheter för tillbehör och inredning med hyllor och klädstänger. För att uppnå bästa resultat av monteringen rekommenderar vi att den görs enligt ordningsföljden i monteringsanvisningen. För produkter som inte är aktuella för din skjutdörrsgarderob fortsätter du till nästa avsnitt. Totalmål Totalt / mått dimension Lysmål Öppningsbredd / Inside dimension 22 mm Anvisning Totalt mått Öppningsbredd Öppningshöjd = Dörrhöjd + 40 mm

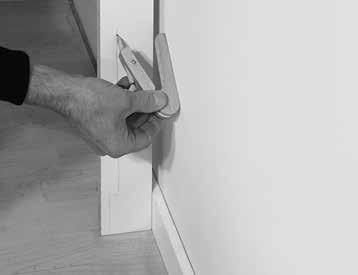

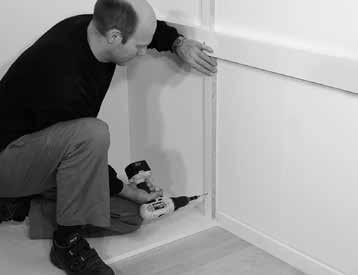

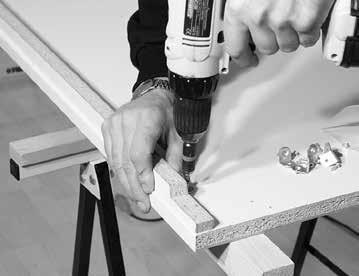

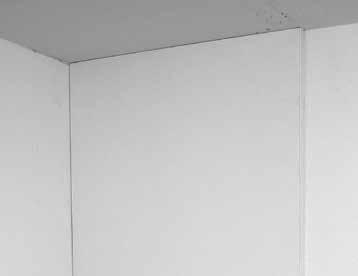

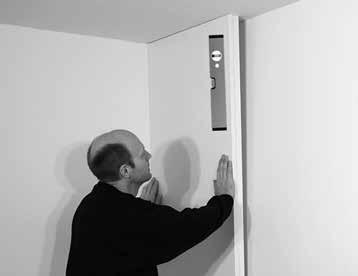

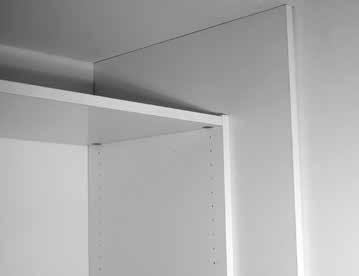

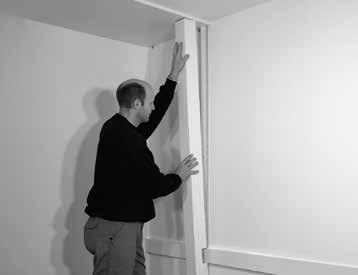

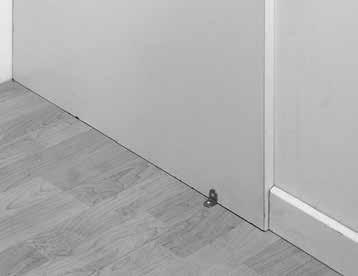

2 Montering av utvändiga gavlar Gavel Gavel med systemhål (tillval) 50 mm 2 00 mm mm Anpassning för gavel 2 2

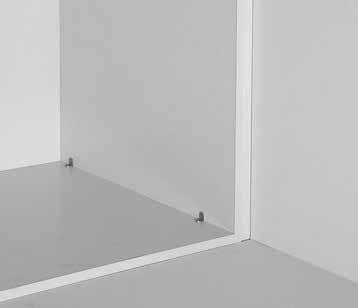

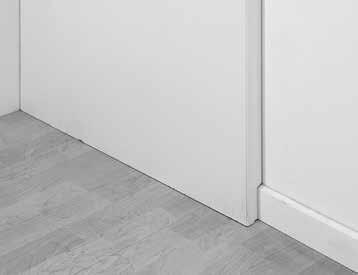

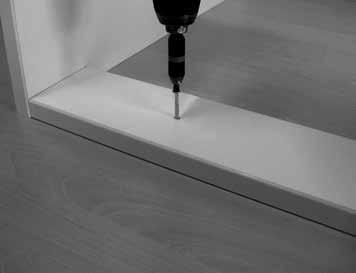

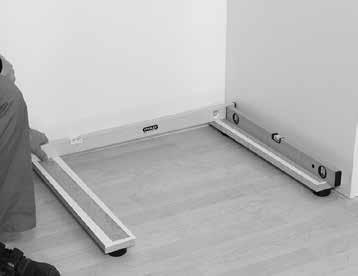

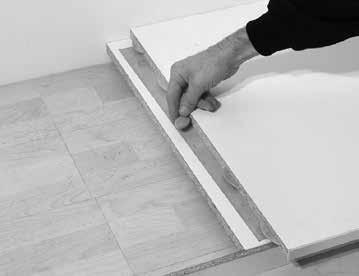

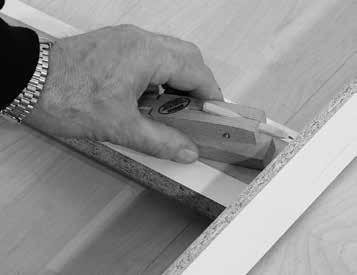

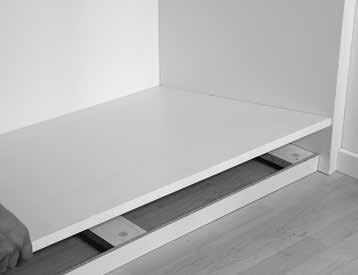

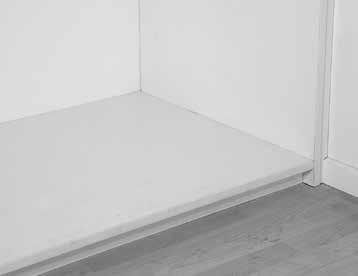

3 Montering av sockel Sockel 2 Endast över 2750 mm Montering av bottenplatta Bottenplatta Golvskenan monteras sist så att den inte skrapas vid montering av inredningen.

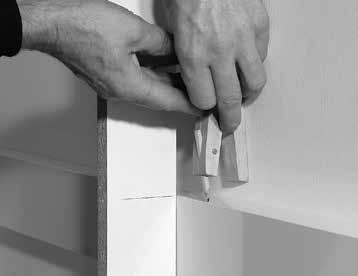

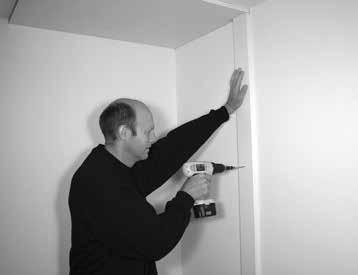

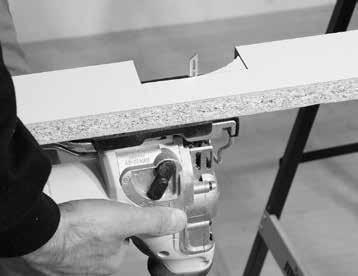

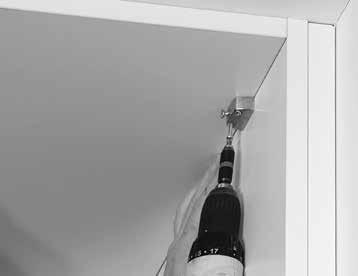

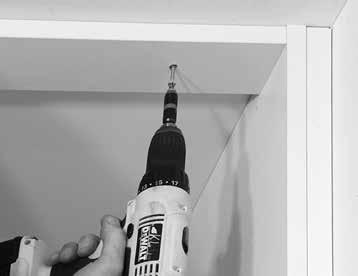

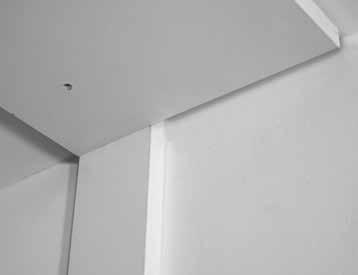

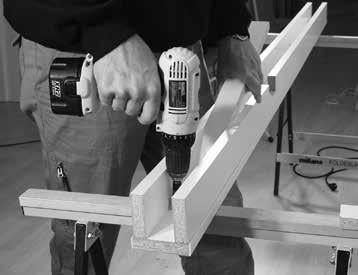

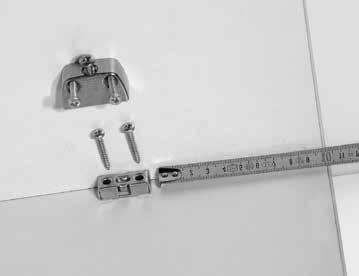

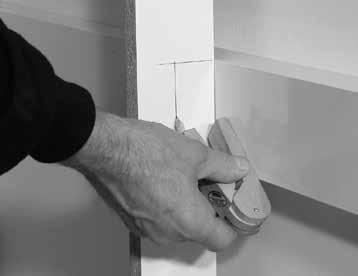

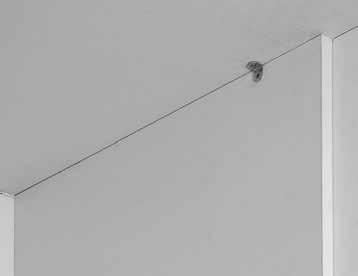

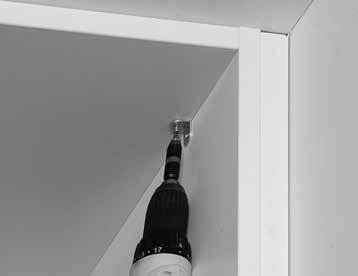

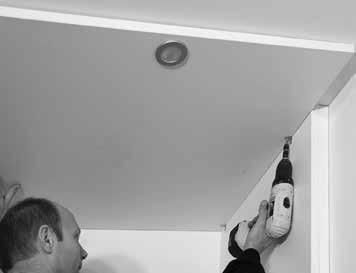

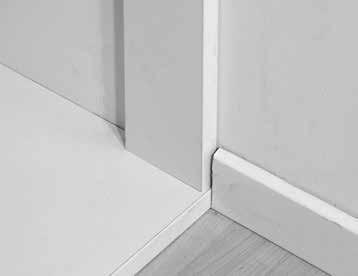

4 Montering av tak 680 mm/880 mm Takdjup 680 mm Takdjup 880 mm 2 00 mm 00 mm Extra tillbehör 2 Montering av anslag Anslag 2 70 mm 4

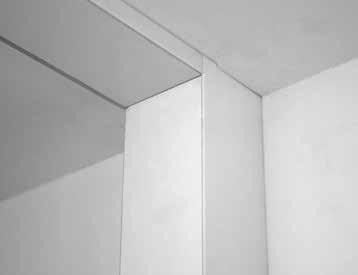

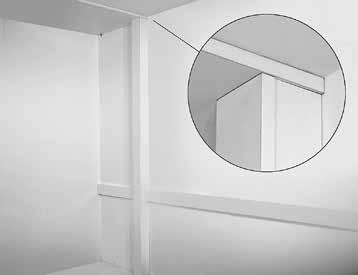

5 Montering av SP anslag SP anslag mm 0 2 5

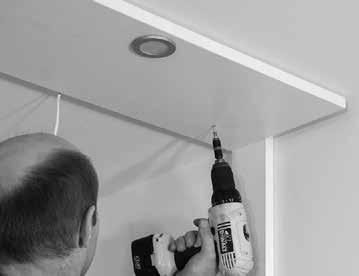

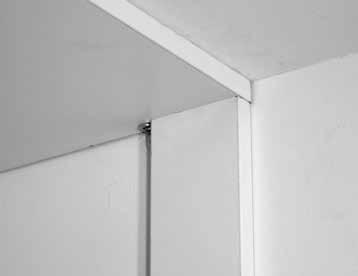

6 Montering av ljuspanel och taklist Ljuspanel mm 70 mm Taklist 70 mm Montering av bottenlist Bottenlist 70 mm 6

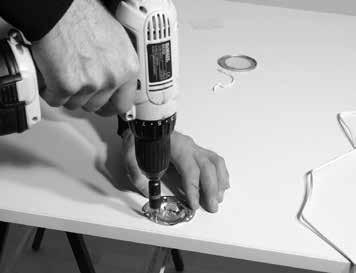

7 Montering av slimlight Artikelnummer: 9040-, , Driver 904 En sensor () medföljer varje driver (2) och det kan sättes max. st. LED ljusband () til en driver(2), så sensorn() ska placeras ca mitt emellan de LED ljusband () som är kopplade till sensor () / driver (2). Om sensorn () ska täcka två dörrar ska den placeras där de två dörrarna överlappar varandra. Sensorn () monteras bakom toppskenan med dubbelhäftande tape (4a/4b) 2 4a 4b Funktion: Automatisk avstängning efter ca. 0 sekunder Registreringsområde: mm Material: Plast Yta/färg: Silver Ledning: 2 m Vinkel: 7

8 Montering av slimlight utan sensor Artikelnummer: 904-, 904-2, Driver 9058/9060 LED-slingan monteras på en eller två sidor av en aluminiumprofil. LED-slingan är mm och kan kortas av efter de markerade linjerna. Om aluminiumprofilen är högre än mm placeras den centrerat. LED-slingan ansluts till driver som i sin tur ansluts till elnätet. LED-slingan är utformad för 6 W (A+). En driver på 20 W får ha högst tre LED-band anslutna och en driver på 50 W får ha högst åtta LED-band anslutna. LED-slingans sladdlängd kan dock begränsa antalet i förhållande till avståndet mellan aluminiumprofilerna. Det ingår även en kabelränna på 495 mm där man kan förvara sladdar från framkanten på hyllan till bakkanten. 2 Bild kommer Profil Remsa Driver LED-slingans längd: 2500 mm Sladdlängd: 800 mm Kelvin: Belysningsfärg: Varmvit 8

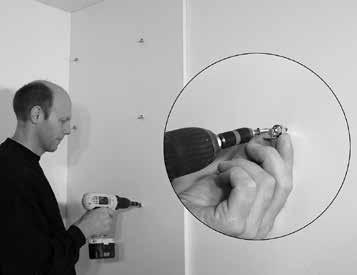

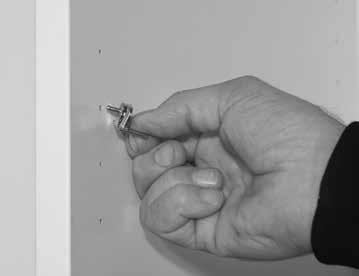

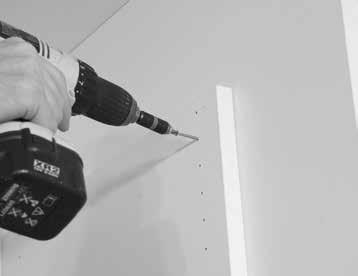

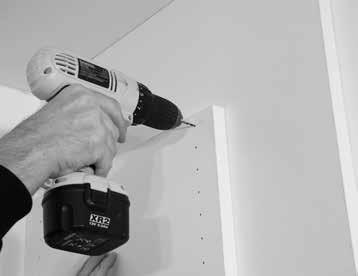

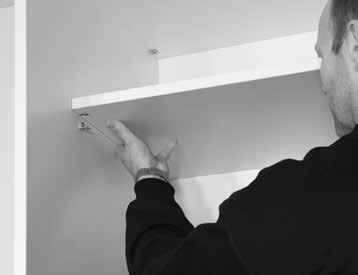

9 Inredning Montering av hyllor mot utvändig gavel (Använd invändig gavel som mall) 2 = Fasta hyllor = Lösa hyllor 2 4 Montering av invändig gavel mot utvändig gavel 9 mm 505 mm 50 mm 409 mm 9 mm 40 mm = Framkant = Bakkant Flexgavlar är kantade i botten, anpassas i höjden, inte kantad i överkant. 9

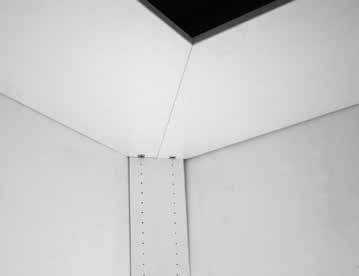

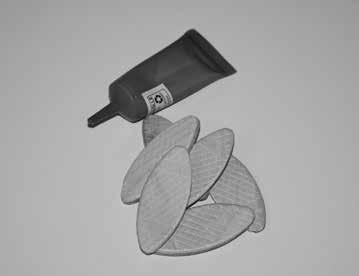

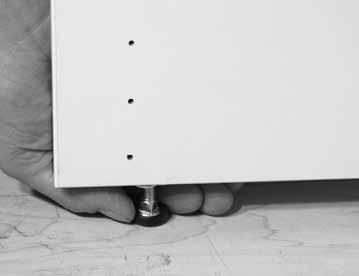

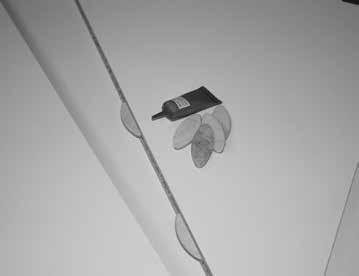

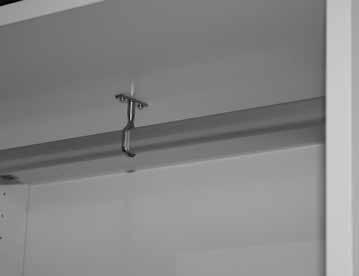

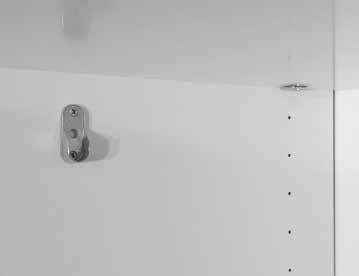

10 Inredning Justerskruvar (invändiga gavlar) (extra tillbehör) Klädstänger 67 mm 255 mm Samling av hörnhylla / diagonal hörnhylla 2 Torktid ungefär timme före montering 0

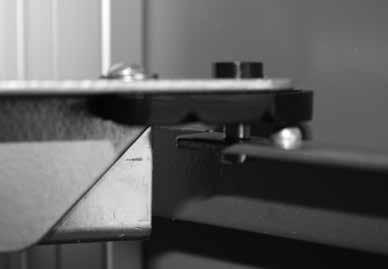

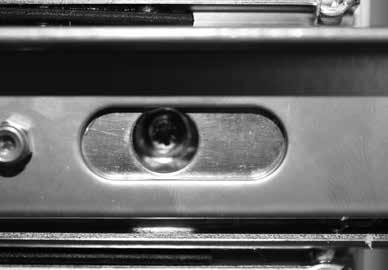

11 Montering av skenor till utdrag Meshkorg - höjd: 85 mm Skenor till meshkorg Meshkorg - höjd: 400 mm Låda Utdragsskena till låda Skohyllor 60 mm 60 mm

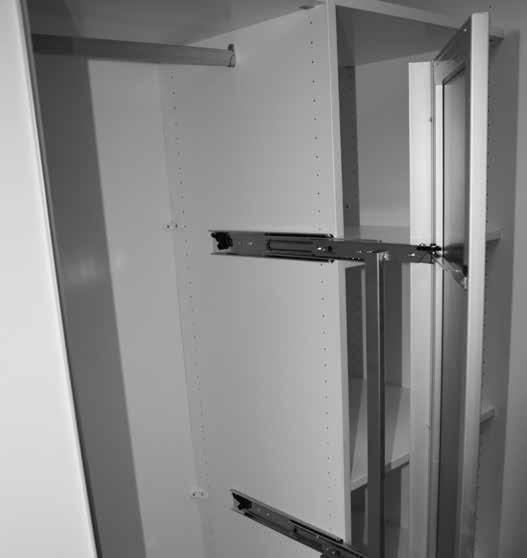

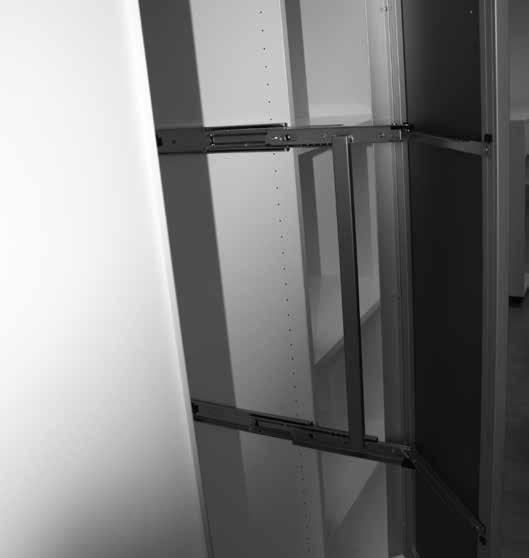

12 Montering av utdragbar spegel Utdragbar spegel, 50x200 mm (för inbyggnad) X

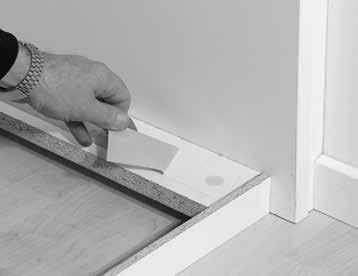

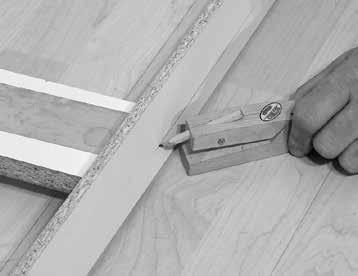

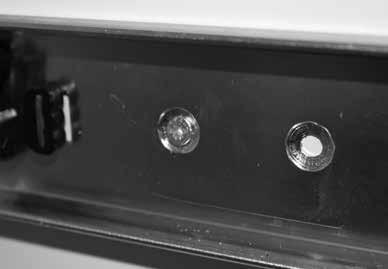

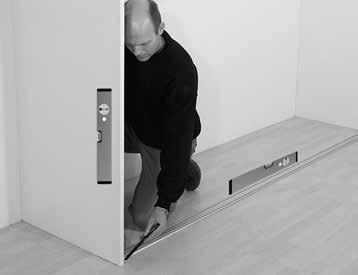

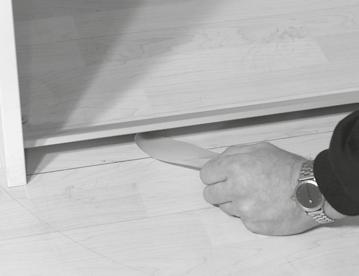

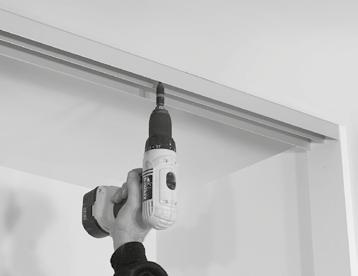

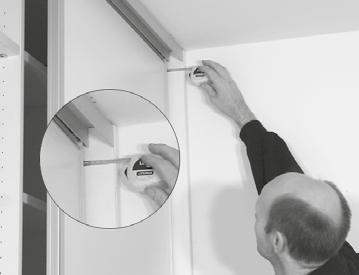

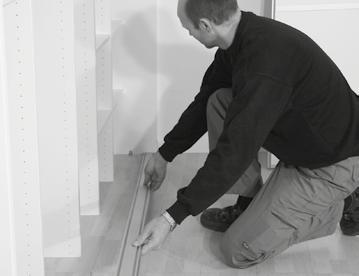

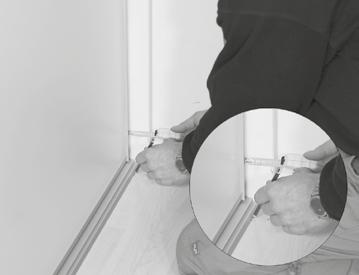

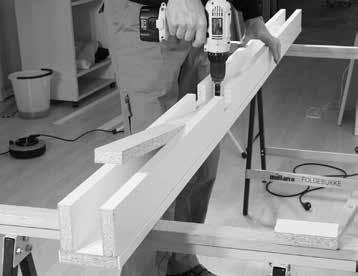

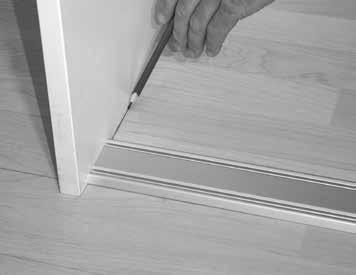

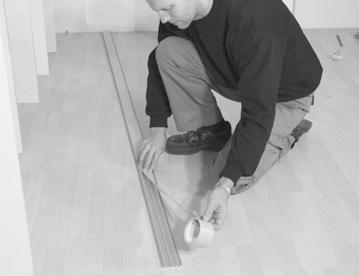

13 Montering av takskena Takskena - Monteras mm från framkanten 9 mm Montering av golvskena och dörrar 2 Efter att takskenan monteras läggs golvskenan mellan vägg/anslag/gavel utan tejp. Skjutdörren placeras i innersta spår på golv och -takskena. Dörren ska stå rakt. Mät A från dörr till ytterkant på stomme = xx mm Mät B från ytterkant stomme = A xx mm. Märk med blyerts där golvskenan ska monteras. Dubbelhäftande tejp monteras. Lägg golvskenan efter markering och frigör tejpen. 7 Dörrar monteras och justeras

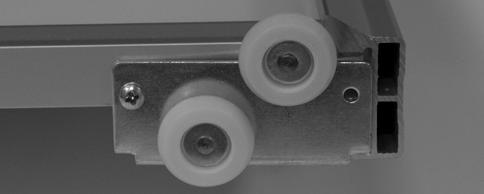

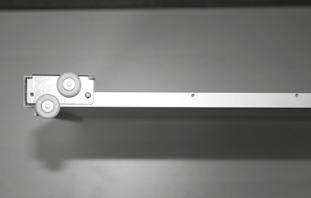

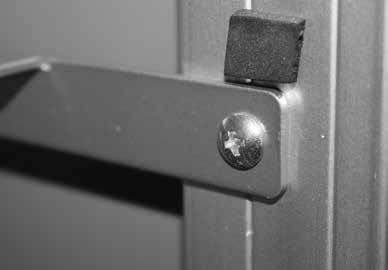

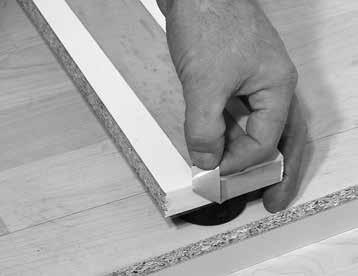

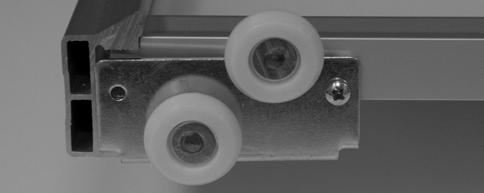

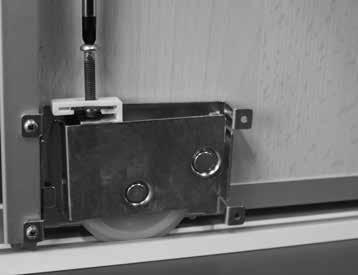

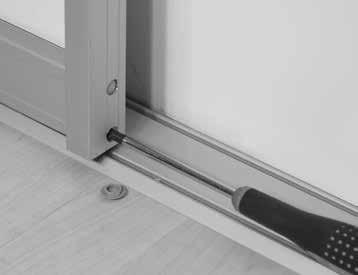

14 Justering av hjul Montering av positionsstop Vänster dörr X mm X mm Höger dörr X mm X mm 4

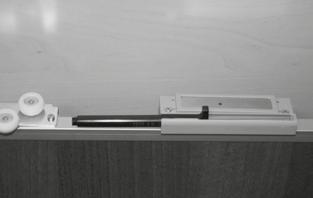

15 Montering av mjukstängning Monteringsvideo Scana QR koden / Så lätt monteres mjukstängning Mjukstängning OBS: Avstånden (-5 mm) mellan magneterna justeras med hjulen i botten av skjutdörren. Ju tyngre skjutdörr desto mindre avstånd. Sett uppifrån - Vänster dörr Sett uppifrån - Vänster dörr Ram dörr sett uppifrån - Höger dörr Vänster dörr Höger dörr Positionsstopp OBS: Avstånden (-5 mm) mellan magneterna justeras med hjulen i botten av skjutdörren. Ju tyngre skjutdörr desto mindre avstånd. 5
