Yttemått skena. Innermått skena Längd Höjd. Antal sektioner. Design. natural anodized mm mm 3. 3x6

Transkript

1 Yttemått skena Innermått skena Längd Höjd Antal sektioner Design mm mm 3 natural anodized 3x6

2 Kryssmät skenor noggrant, Poolens uppstick enligt nedan

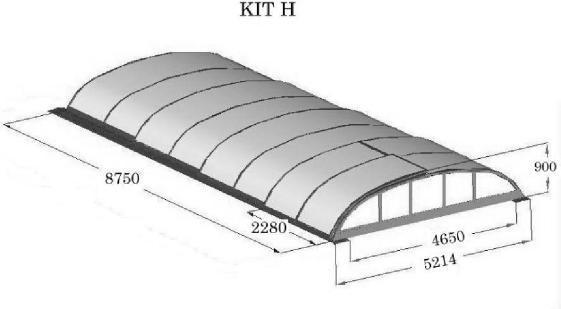

3 Kit H / 4x8 Utvändigt skenmått Invändigt skenmått Längd Höjd Antal sektioner 5214 mm mm 8755mm 90 cm 4 Design natural anodized

4 5x10 Brädd utvändigt skena Brädd invändigt skena Längd Höjd Antal sektioner 6354mm 5650mm 10750mm 100 mm 5 Design natural anodized

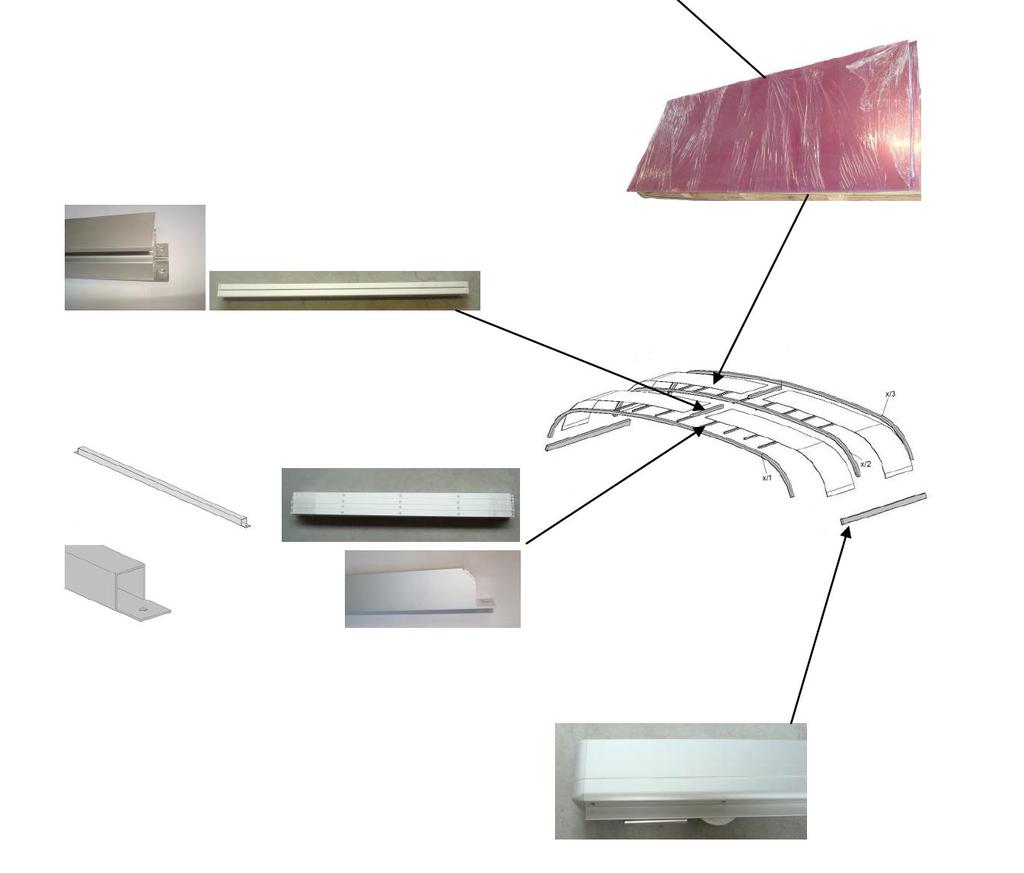

5 Förklaring Position Marking Nummer på Note komponent 1 1. sektion Största sektionen 2 2. sektion 3 3. sektion Minsta sektionen 5 Slut vägg Löstagbar 6 Front vägg Löstagbar 7 Skjut dörr Möjligt att montera på båda sidor 8-9 Skenor

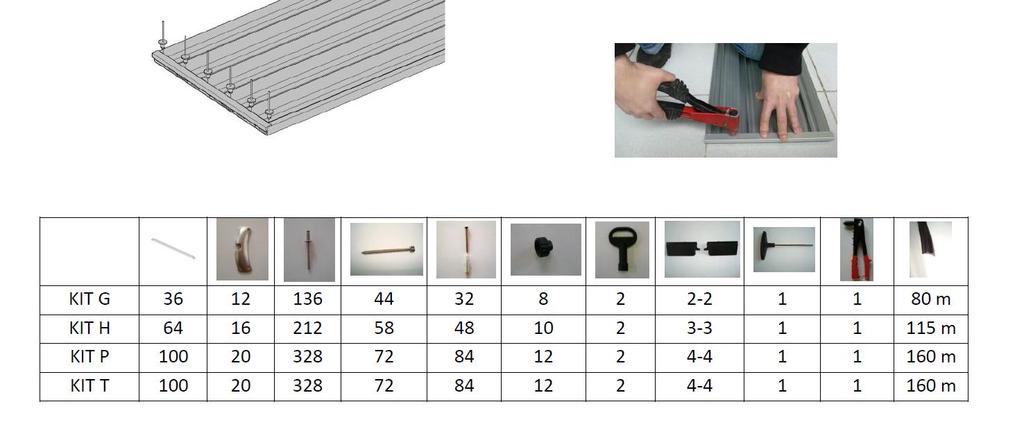

6 Montera detaljer enligt skiss dessa kan vara olika märkta 1=A, 2=B osv.

7 Skjutdörr: dörren har 3 st. bärstag som är ca 10 mm kortare än andra och ska vara märkta med T En av glasrutorna ca 5 0 mm längre än andra den är till dörren. Den breda gummilisten är till dörren och monteras på takdelen stående rakt upp mot dörrens undersida

8

9

10

11 Observera! Pooltak "Galant Opal" med kanalplast har endast gummilist i glasets nederkant mot bottenprofilen. Således inga lister mot sidor eller ovansidan.

12

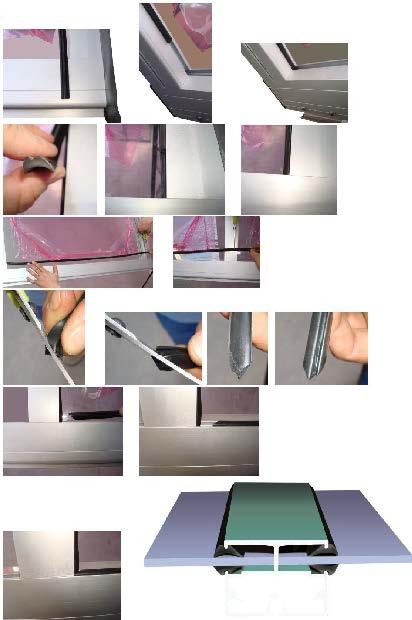

13 Var noga med att vända listen rätt se till att inte ta mer spill är max 3 cm per list annars räcker det inte. TIPS. Använd hårschampo som glidmedel, kapa list till en takdel i taget, lägg dom i blöt i en hink med schampovatten montera enligt bild ovan. Montera takdel på skena var noga med att få stormblecket i spåret enligt övre bilder.

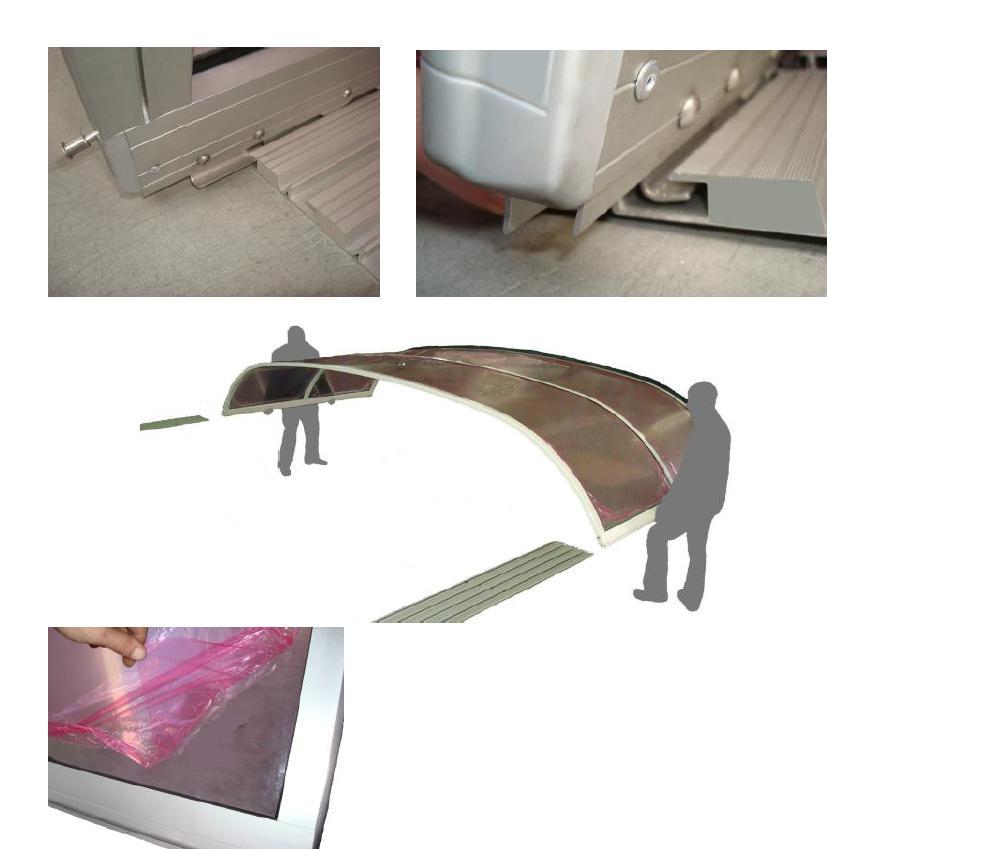

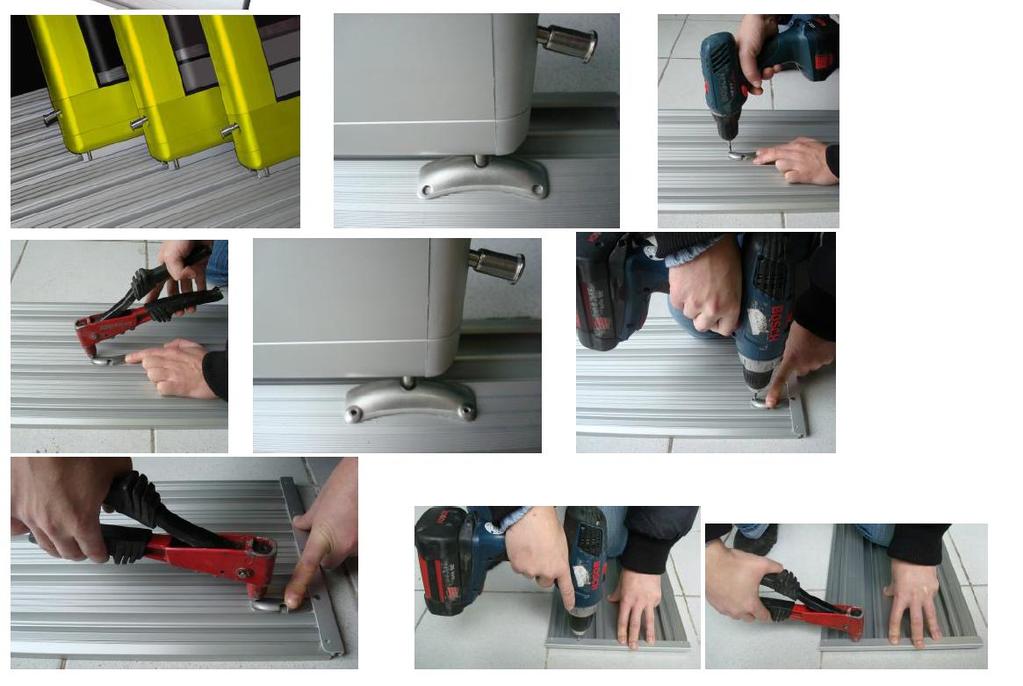

14 Placera takdelar med låspinnar bakåt, från öppningsdel sett enligt översta bil till vänster. Placera ut takdelar med en aluprofils överlapp och passa in låsbleck enligt mittenbilden på övre raden, borra och popnita Placera ut och popnita ändbleck enligt nedre bilder.

15 Montage instruktion Brilliant tak 3x6, 4x8 och 5x10 meter. Montera skenor enligt måttskiss för din storlek, det är viktigt är att måttet mellan skenorna hålls 1-2 mm. Kontrollera måttet mellan skenor och diagonalmåttet.

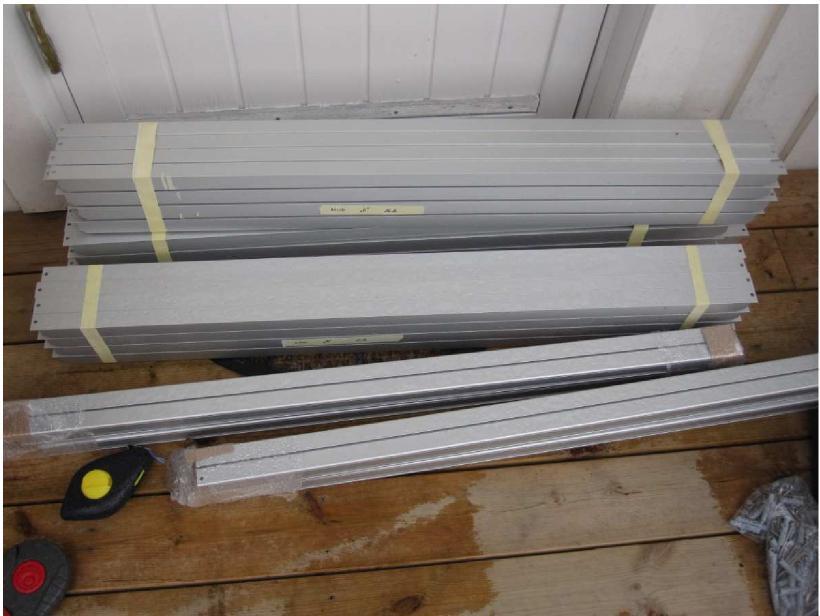

16 Bågar och profiler är hopbuntade och märkta med, ex. 4x8 storlek 1-4 på profiler och plastskivor. Prfiler kan också vara märkta med bokstäver då är 1=A, 2=B etc.

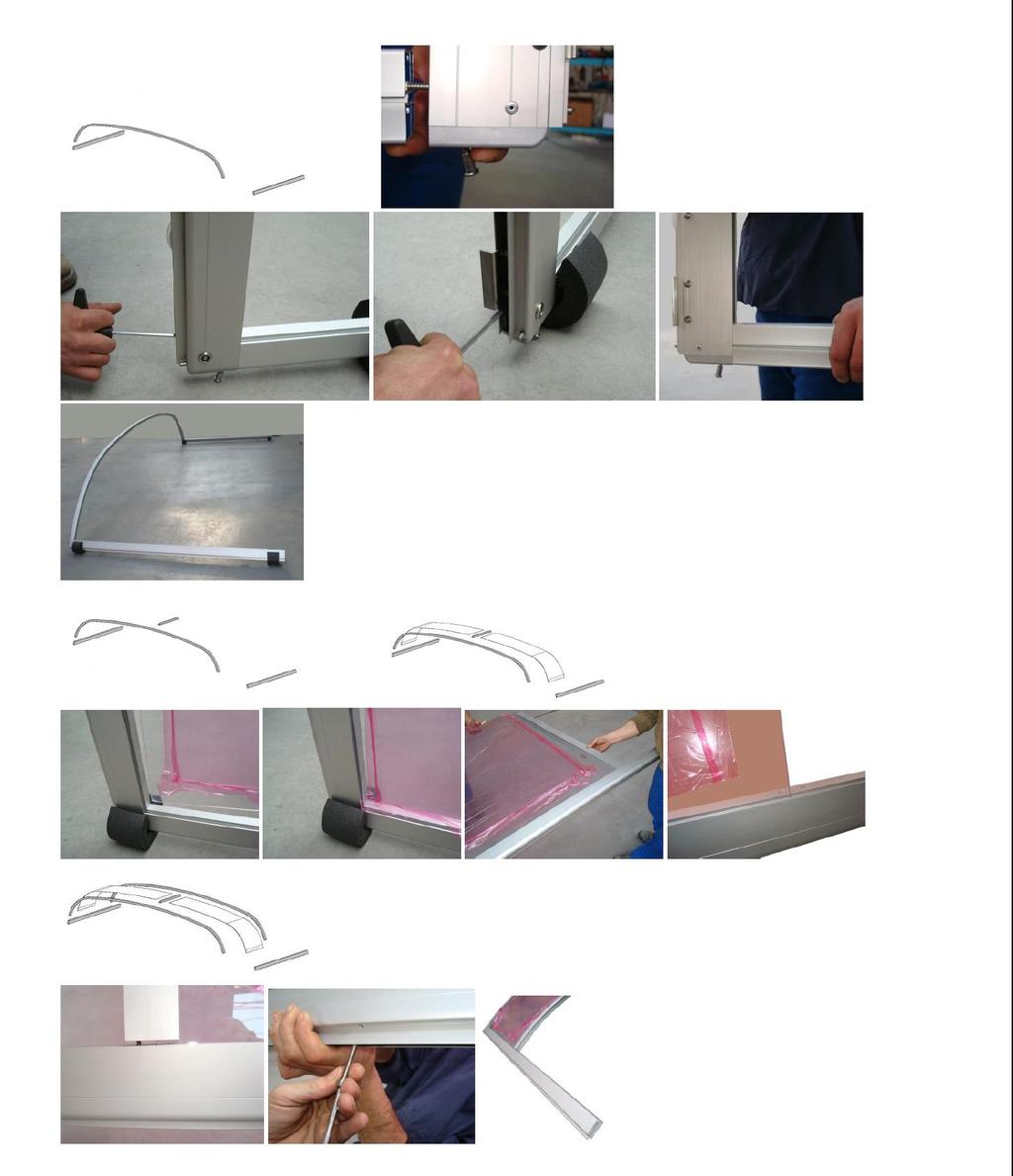

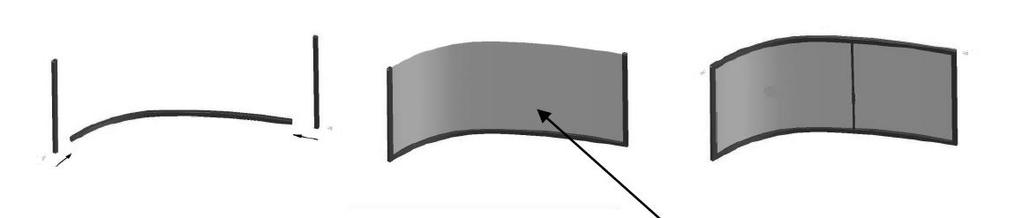

17 De tjockare profilerna är mittenstag och de tunnare är sido bärstag. Dessa popnitas ihop med bågarna. Mittstaget har 2 popnit per sida övriga har 1 per sida. Alla stag/bågar är förborrade för enkelt montage. Nita ihop hela takdelen som bilden visar, montera sedan plastskivorna. Justering av borrhål kan behövas borr medföljer.

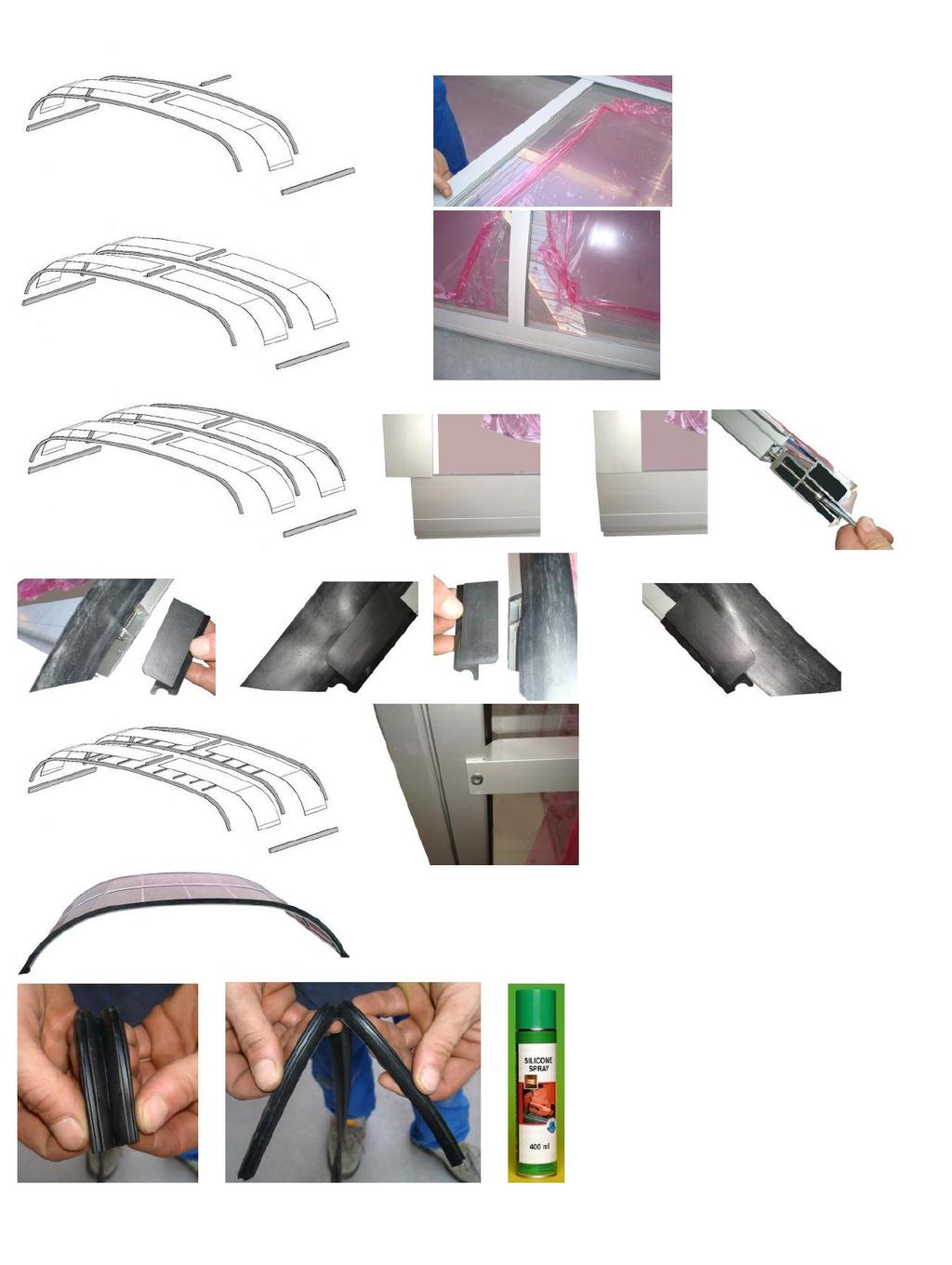

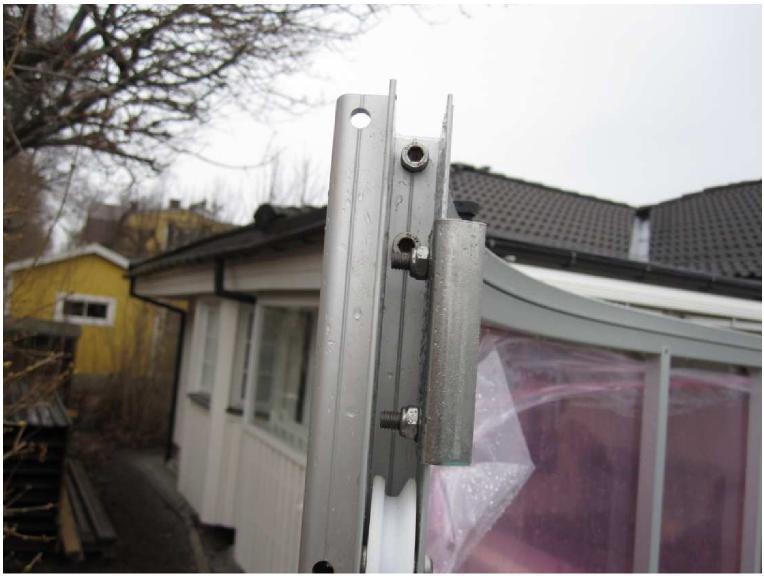

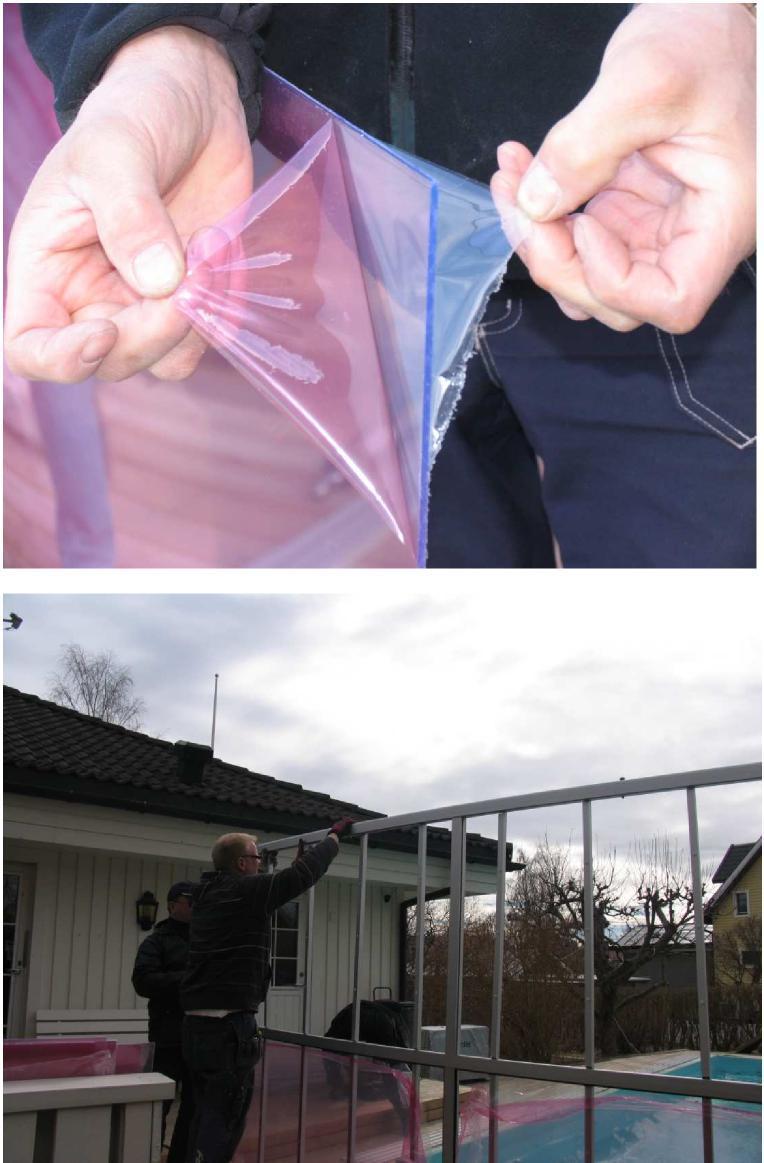

18 Nu monteras den sista bågprofilen. Skjut i de sista plastskivorna och montera bottenprofilerna med hjul. Notera att låssprinten skall peka bakåt i poolens längdriktning. Dom passar bara på ett sätt.

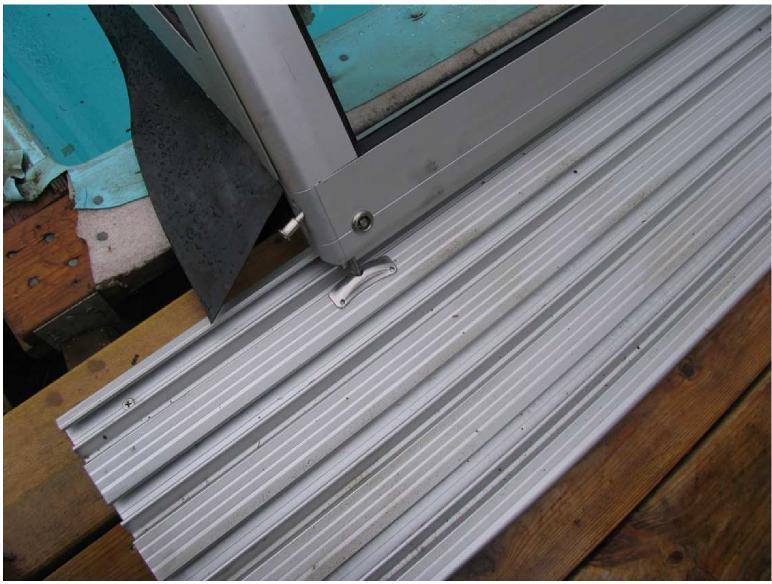

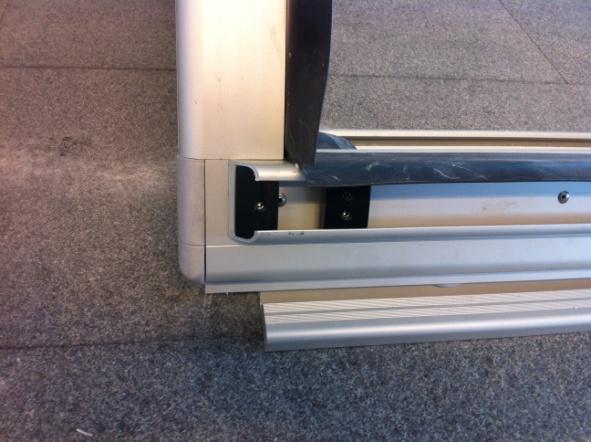

19 Bottenprofilen monteras med de långa insex skruvarna (70mm) 6 st. per profil Här visar hur bottenprofilen ska se ut monterad.

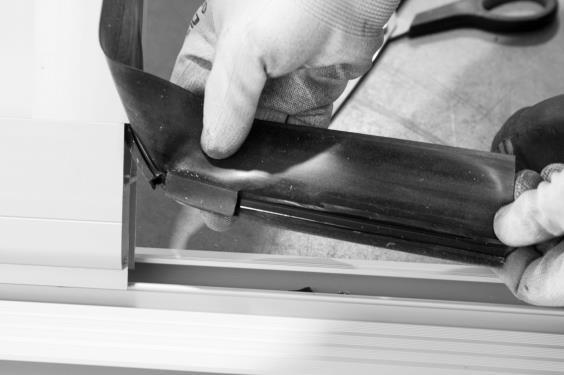

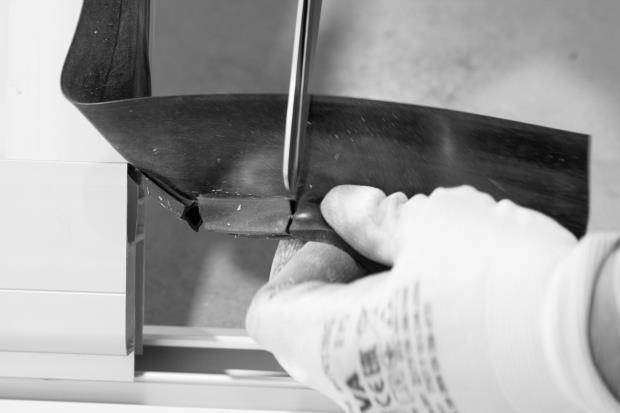

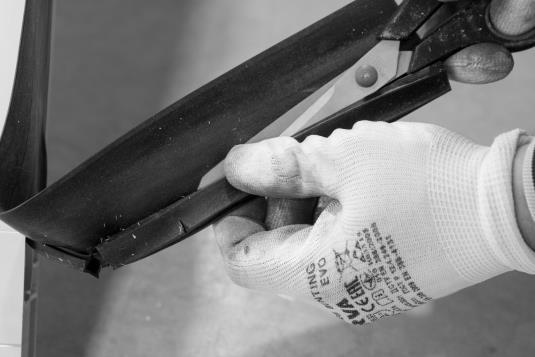

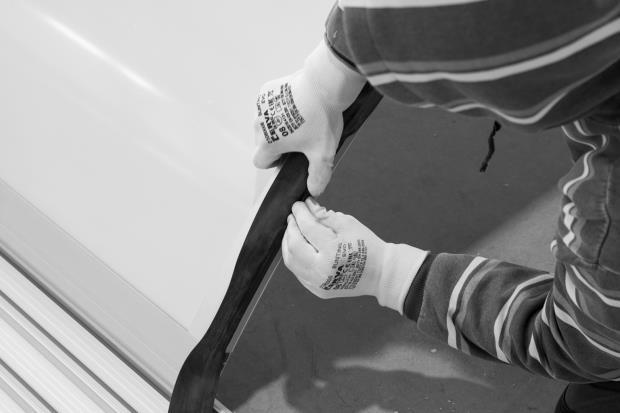

20 Montera släplisten. Notera anpassningen av listen i nederkant samt att listen inte får överspännas, då den kan böjas

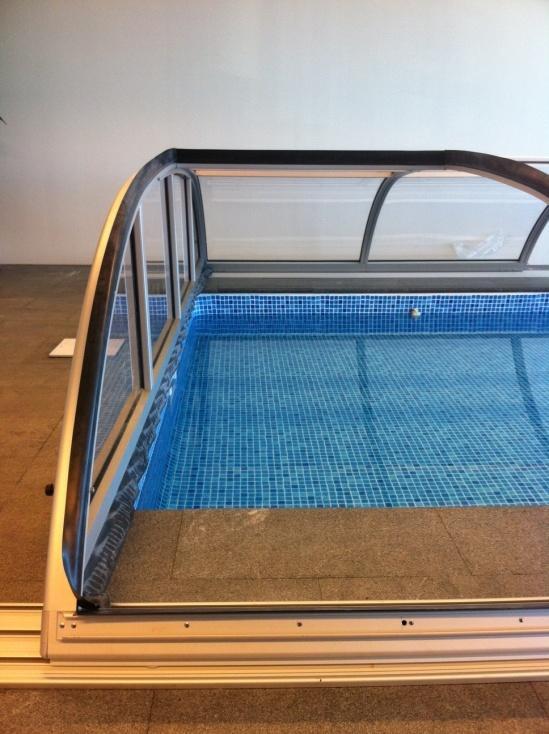

21 Här monteras gummi listen, Listen är 2 delad och ska rivas isär OBS! blanda hår schampo i en hink med vatten blötlägg hela listen i hinken för enklare montage. Listen monteras från båda sidor samtidigt, gäller Galant Platinum. Listen är oliksidig och den delen som gör att fogen ser mindre ut skall vara utåt. Här är en takdel färdigmonterad.

22

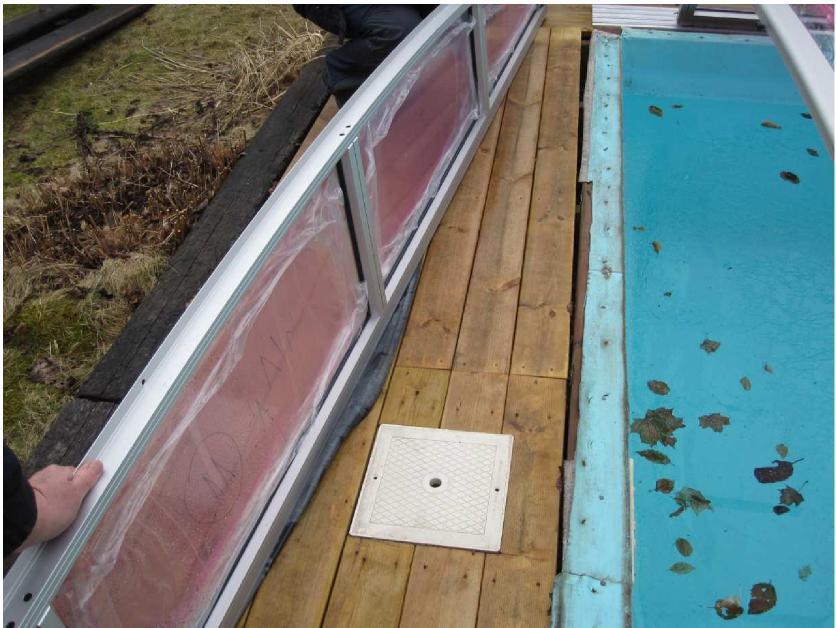

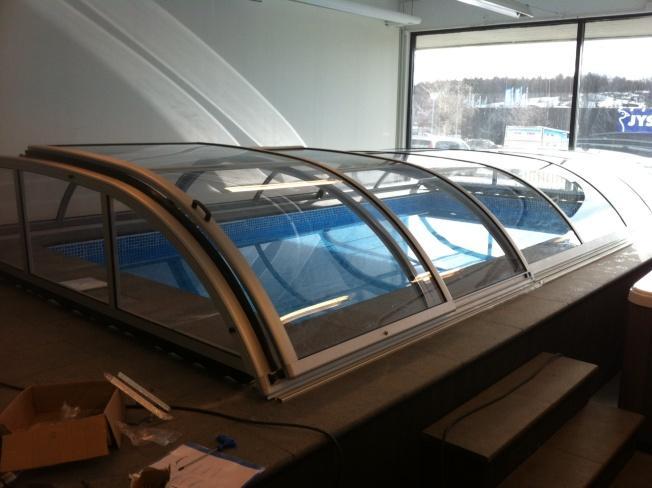

23 Montera gaveln på taket, lossa vingmuttrarna och lyft på gaveln lås med muttrarna. När alla takdelar är klara, placera ut takdelarna så att de överlappar varandra en profiltjocklek ca 50mm. Lägg ut stoppblecket enligt bild och borra/popnita fast.

24 Borra med 4,1 borr medföljer

25 1. 2. Bottenprofil med hjul 3. Bottenprofil med hjul 4. Bottenprofil med hjul 5. Gummi släplist 6. Gummi släplist 7. Låsbart lås med nyckel 8. Skenstopp (aluprofil) 9. Skruv för att hålla gavel Övriga detaljer är fabriksmonterade

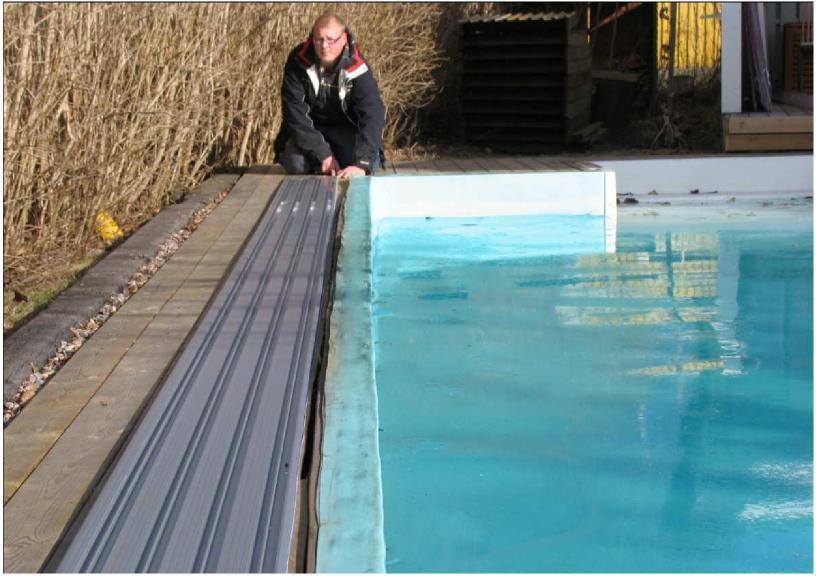

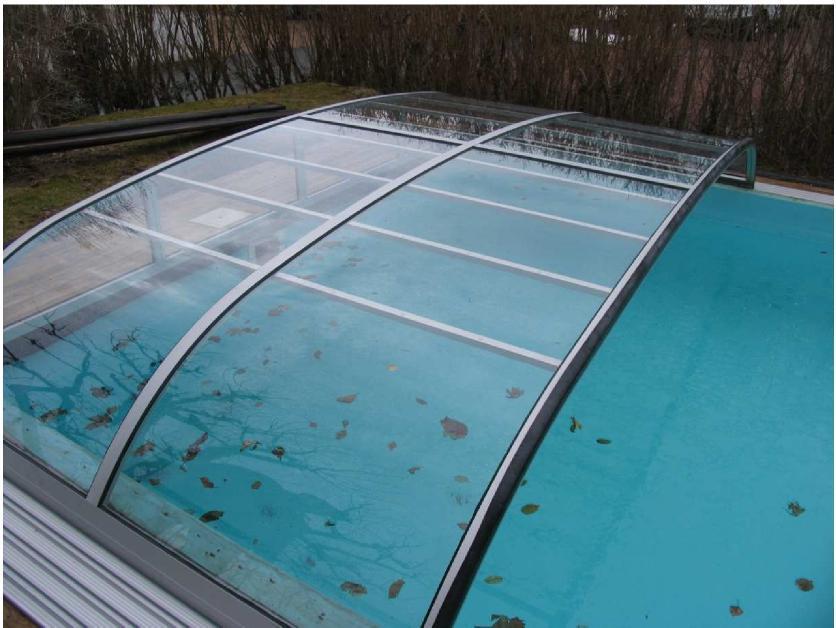

26 Instruktion Vinterstängning av Folkpools pooltak Folkpools pooltak kan användas som vintertäckning under förutsättning: att taket hålls rent från snö och is. Folkpools pooltak klarar snölaster om 40 kg /m2 det motsvarar ungefär 10 cm blötsnö. OBS! snö och is borstas försiktigt bort med mjuk borste, is får inte hackas bort, risk finns att plastrutor spricker. Om du inte vill använda taket som vintertäckning skjuter du ihop takdelarna och täcker poolen med ex. folkpools vinterplåtar, det gör att du bara behöver hålla en sektion ren från snö och is. Var noga med att låsa fast takdelarna i skena och gavlar, se också till att dörrar är låsta. Om du ska resa bort bör du ta hjälp av t ex. en granne som kan hålla taket rent från snö och is. Underhåll: Spola rent skenor och hjul med trädgårdsslang (ej högtryck). Tvätta taket med Folkpool linertvätt som är ett bra tvättmedel för plast. Tvätt av plasten, börja med att spola av löst sittande smuts för att minimera repbildning. Blanda linertvätt med varmt vatten i hink och tvätta försiktigt utan att överdriva skrubbningen. Garanti: Skador som uppkommer på grund av försumlig eller vårdslös hantering omfattas inte av garantin. Överbelastning av snö eller is betraktas som försumlighet. OBS! Poolförsäkringen ersätter enbart skador som uppstår plötsligt och oförutsett, samt att leverantörens instruktioner och anvisningar måste följas.
