1 Slagdørsautomatikk ORM Installations Mekanisk anvisning SE

2 INNEHÅLLSREGISTER Sida 2: Innehållsregister Sida 3: Komponentöversikt för produktion av 1-flyglig Sida 4: Komponentöversikt för produktion av 2-flyglig Sida 5-8: Sammansättning av Sida 9: Montagehöjder Sida 10: örrvikter och öppningsbredder Sida 11: Montering av täckkåpa och gavlar Sida 2

2-flyglig Sida 5-8: Sammansättning av Sida 9: Montagehöjder Sida 10:

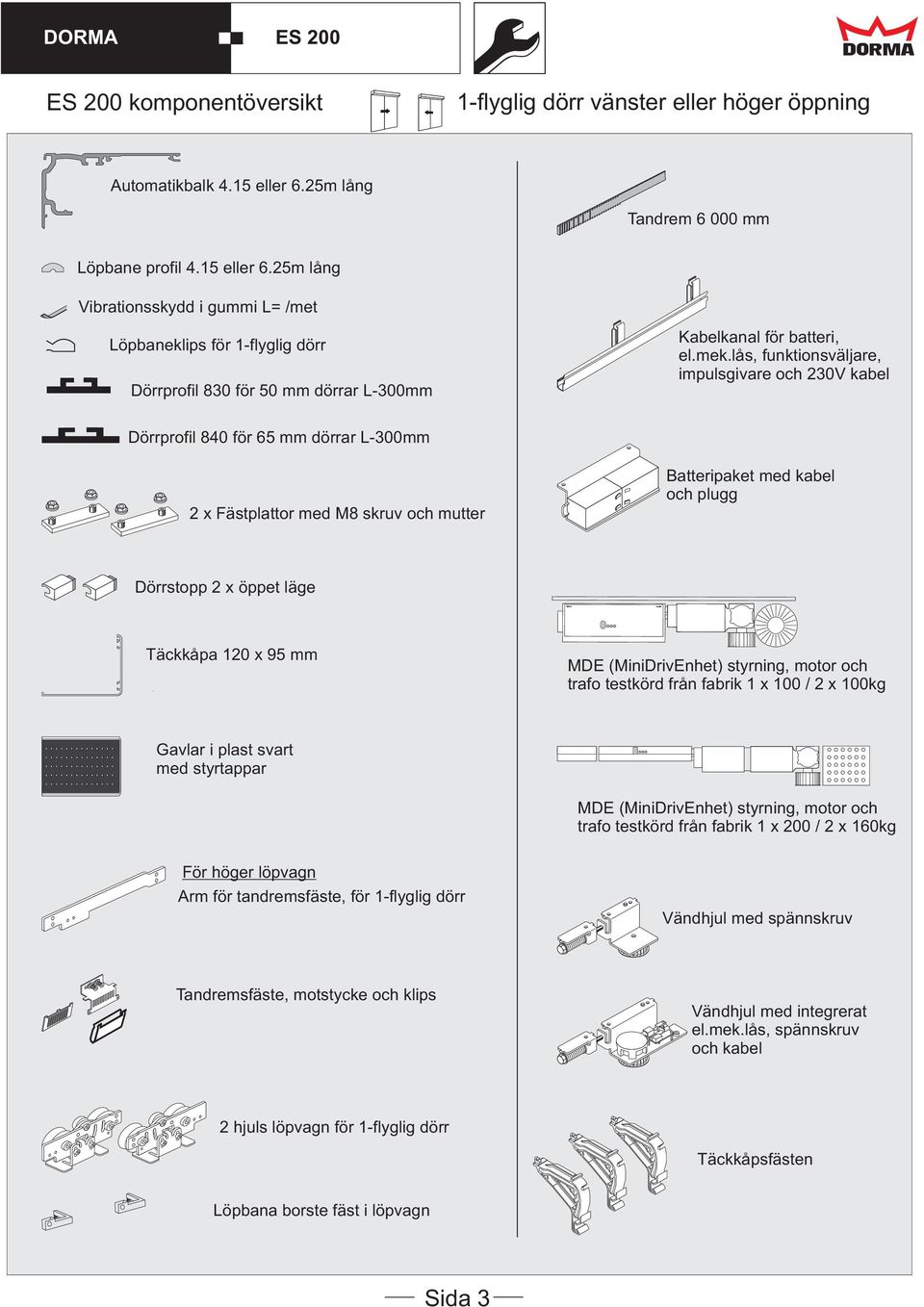

3 komponentöversikt 1-flyglig dörr vänster eller höger öppning utomatikbalk 4.15 eller 6.25m lång Tandrem mm Löpbane profil 4.15 eller 6.25m lång Vibrationsskydd i gummi L= /met Löpbaneklips för 1-flyglig dörr örrprofil 830 för 50 mm dörrar L-300mm Kabelkanal för batteri, el.mek.lås, funktionsväljare, impulsgivare och 230V kabel örrprofil 840 för 65 mm dörrar L-300mm 2 x Fästplattor med M8 skruv och mutter Batteripaket med kabel och plugg örrstopp 2 x öppet läge Täckkåpa x 95 mm ME (MinirivEnhet) styrning, motor och trafo testkörd från fabrik 1 x 100 / 2 x 100kg Gavlar i plast svart med styrtappar ME (MinirivEnhet) styrning, motor och trafo testkörd från fabrik 1 x 200 / 2 x 160kg För höger löpvagn rm för tandremsfäste, för 1-flyglig dörr Vändhjul med spännskruv Tandremsfäste, motstycke och klips Vändhjul med integrerat el.mek.lås, spännskruv och kabel 2 hjuls löpvagn för 1-flyglig dörr Täckkåpsfästen Löpbana borste fäst i löpvagn Sida 3

lås, funktionsväljare, impulsgivare och 230V kabel örrprofil 840 för 65 mm dörrar L-300mm 2 x Fästplattor med M8 skruv och mutter Batteripaket med kabel och plugg örrstopp 2 x öppet läge Täckkåpa x

4 komponentöversikt 2-flyglig dörr utomatikbalk 4.15 eller 6.25 m lång Tandrem mm Löpbaneprofil 4.15 eller 6.25 m lång Vibrationsskydd i gummi L= /met Löpbaneklips för 2-flyglig dörr Kabelkanal för batteri, el.mek.lås, funktionsväljare, impulsgivare och 230V kabel örrprofil 830 för 50 mm dörrar L-300mm Batterimodul med kabel och plugg örrprofil 840 för 65 mm dörrar L-300mm 4 x Fästplattor med M8 skruv och mutter örrstopp 2 x öppen, 1 x stängt läge ME (MinirivEnhet) styrning, motor och trafo testkörd från fabrik 1 x 100 / 2 x 100 kg Täckkåpa x 95 mm Gavlar i plast svart med styrtappar ME H (MinirivEnhet) styrning, motor och trafo testkörd från fabrik 1 x 200 / 2 x 160 kg Vändhjul med spännskruv 2 hjuls löpvagn för 2-flyglig dörr Löpbaneborste fäst i löpvagn Vändhjul med integrerat el.mek.lås, spännskruv och kabel Tandremsfäste för höger löpvagn Tandremsfäste för vänster löpvagn Täckkåpsfästen Sida 4

mutter örrstopp 2 x öppen, 1 x stängt läge ME (MinirivEnhet) styrning, motor och trafo testkörd från fabrik 1 x 100 / 2 x 100 kg Täckkåpa x 95 mm Gavlar i plast svart med styrtappar ME H

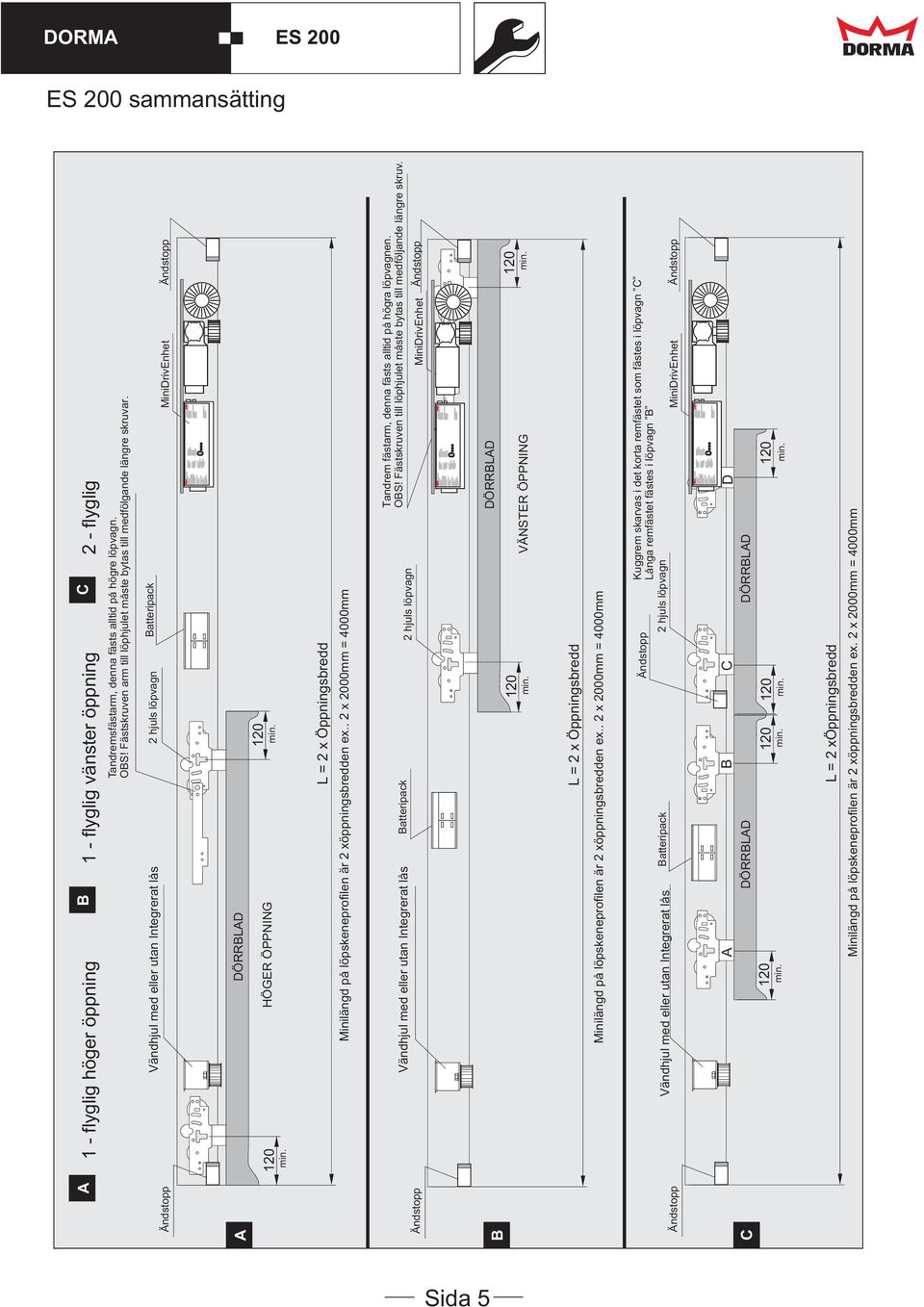

5 sammansätting B C 1 - flyglig höger öppning B 1 - flyglig vänster öppning C 2 - flyglig Tandremsfästarm, denna fästs alltid på högre löpvagn. OBS! Fästskruven arm till löphjulet måste bytas till medfölgande längre skruvar. Vändhjul med eller utan Integrerat lås 2 hjuls löpvagn Batteripack MinirivEnhet ÖRRBL HÖGER ÖPPNING L = 2 x Öppningsbredd Minilängd på löpskeneprofilen är 2 xöppningsbredden ex.. 2 x 2000mm = 4000mm Vändhjul med eller utan Integrerat lås Batteripack 2 hjuls löpvagn Tandrem fästarm, denna fästs alltid på högra löpvagnen. OBS! Fästskruven till löphjulet måste bytas till medföljande längre skruv. MinirivEnhet ÖRRBL VÄNSTER ÖPPNING L = 2 x Öppningsbredd Minilängd på löpskeneprofilen är 2 xöppningsbredden ex.. 2 x 2000mm = 4000mm Vändhjul med eller utan Integrerat lås Batteripack 2 hjuls löpvagn Kuggrem skarvas i det korta remfästet som fästes i löpvagn C Långa remfästet fästes i löpvagn B MinirivEnhet B C ÖRRBL ÖRRBL L = 2 xöppningsbredd Minilängd på löpskeneprofilen är 2 xöppningsbredden ex. 2 x 2000mm = 4000mm Sida 5

Vändhjul med eller utan Integrerat lås 2 hjuls löpvagn Batteripack MinirivEnhet ÖRRBL HÖGER ÖPPNING L = 2 x Öppningsbredd Minilängd på löpskeneprofilen är 2 xöppningsbredden ex.

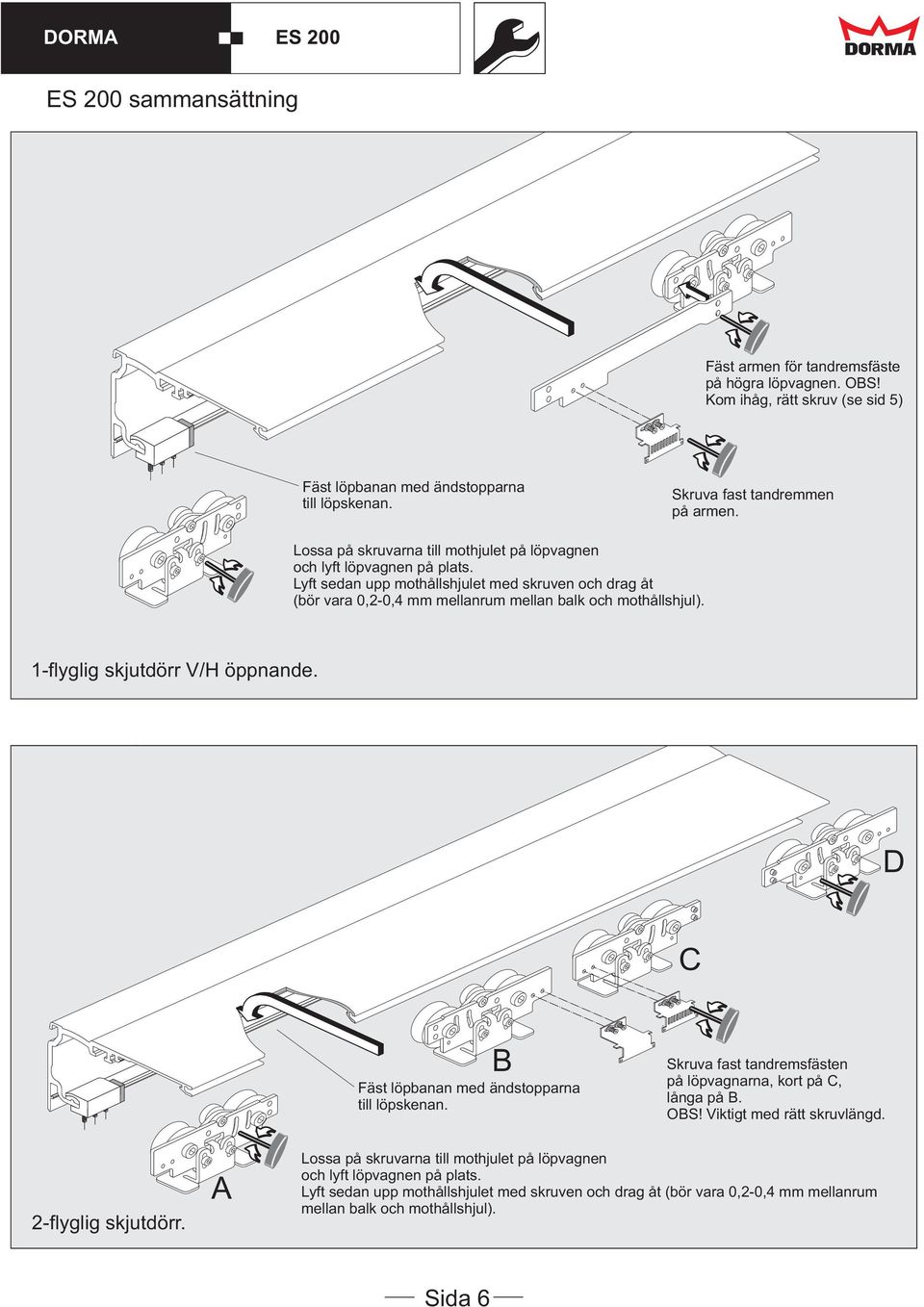

6 sammansättning Fäst armen för tandremsfäste på högra löpvagnen. OBS! Kom ihåg, rätt skruv (se sid 5) Fäst löpbanan med ändstopparna till löpskenan. Skruva fast tandremmen på armen. Lossa på skruvarna till mothjulet på löpvagnen och lyft löpvagnen på plats. Lyft sedan upp mothållshjulet med skruven och drag åt (bör vara 0,2-0,4 mm mellanrum mellan balk och mothållshjul). 1-flyglig skjutdörr V/H öppnande. C B Fäst löpbanan med ändstopparna till löpskenan. Skruva fast tandremsfästen på löpvagnarna, kort på C, långa på B. OBS! Viktigt med rätt skruvlängd. 2-flyglig skjutdörr. Lossa på skruvarna till mothjulet på löpvagnen och lyft löpvagnen på plats. Lyft sedan upp mothållshjulet med skruven och drag åt (bör vara 0,2-0,4 mm mellanrum mellan balk och mothållshjul). Sida 6

1-flyglig skjutdörr V/H öppnande. C B Fäst löpbanan med ändstopparna till löpskenan. Skruva fast tandremsfästen på löpvagnarna, kort på C, långa på B. OBS! Viktigt med rätt skruvlängd.

7 sammansättning OBS! Vid användning av el.mek.lås måste tandremen stickas in runt hjulet. Skjut in fästjärn för ME enheten innan montage av balken från höger sida, fäst sedan ME enheten efter att automatikbalken monterats. vstånd från kanten på balken lika på båda sidor. ME ESY 1x100/2x100kg - + Select ME H 1x200/2x160kg Kabelkanal för batteri, el.mek.lås, programväljare, impulsgivare och 230V kabel. Fäst batteriet till skenan och montera kabeln till styrningen. OBS: viktigt att kolla polariteten på batteri kontakten, brun plint 27= +24VC, vit plint 25= GN. nvänd fästningsclips vid montering av el.mek.lås. Spänna tandremmen 1. Skjut vändhjulet max till vänster. npassa längden på tandremmen och fäst ändarna på innersta tandremsfästet, skjut clipsen på plats. På 2-flygliga öppnare måste löpvagnarna skjutas samman och centreras där tandremmen fästs. 2. rag åt spännskruven. ME H 1x200/2x160kg 0 mm Spänn till tandremen med hjälp av en 10mm nyckel. ME ESY 1x100/2x100kg 0 mm ynamic - + Select rag åt skruvarna till vändhjulet. Vändhjul. Justering av el.mek.lås Skjut ihop löpvagnen. Lossa på 13mm mutter för att frigöra låsdelen. Monteringsfäste för täckkåpan på V/H sidan av löpskenan. ca. 5mm Justera låsens övre del tills det är ca. 5mm spel mellan kolv och låsens övre del. nvänd fästningsclips vid montering av el.mek.lås. rag åt. Finjusteras efter igångkörning. Vändhjul med integrerat el.mek.lås. Sida 7

ME ESY 1x100/2x100kg - + Select ME H 1x200/2x160kg Kabelkanal för batteri, el.mek.lås, programväljare, impulsgivare och 230V kabel. Fäst batteriet till skenan och montera kabeln till styrningen.

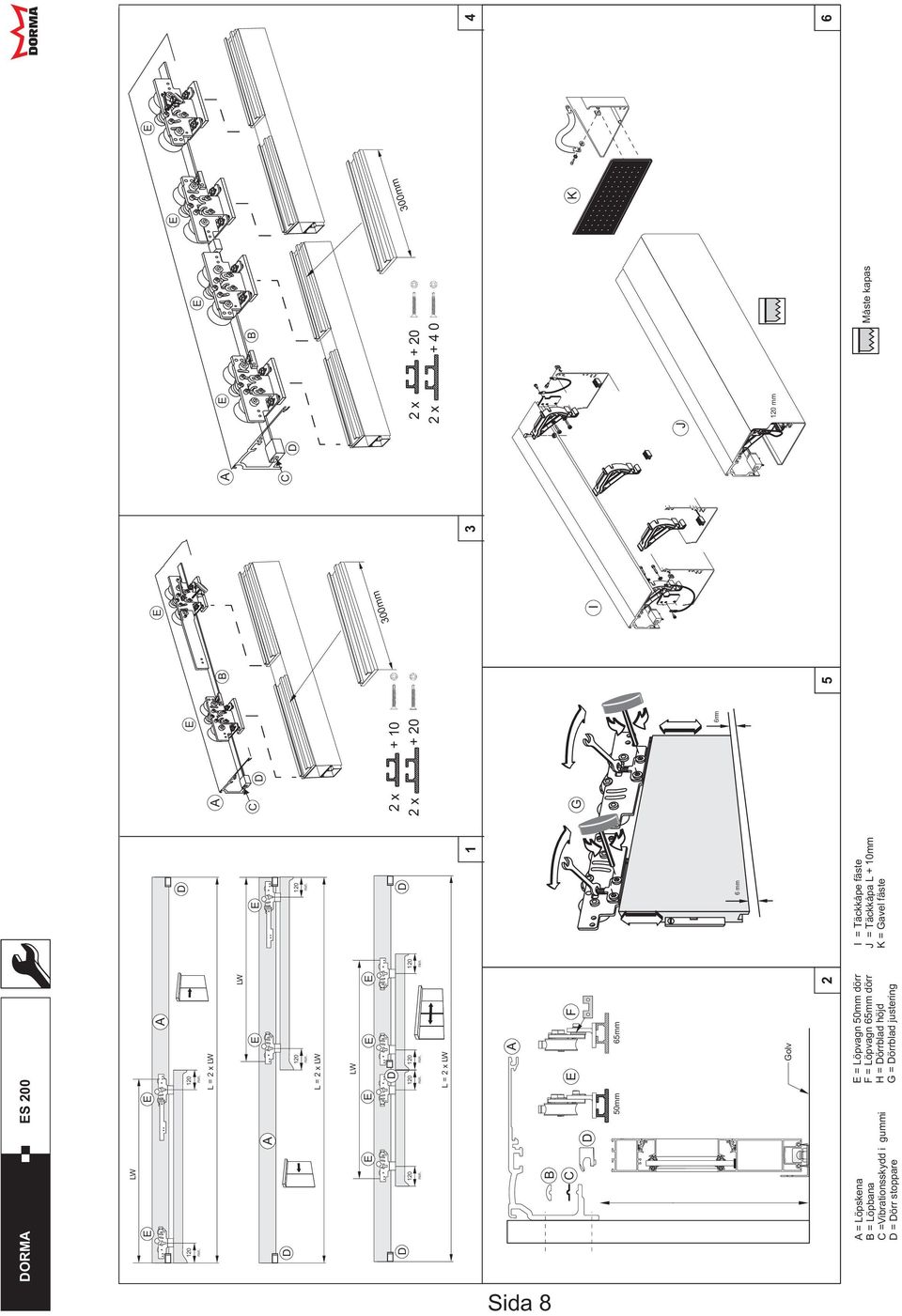

8 LW E E L = 2 x LW LW E E L = 2 x LW LW E E E E L = 2 x LW B C E F 6 mm Golv E C 6mm E E E E B E B C 300mm 300mm 1 50mm 65mm 2 = Löpskena B = Löpbana C =Vibrationsskydd i gummi = örr stoppare E = Löpvagn 50mm dörr F = Löpvagn 65mm dörr H = örrblad höjd G = örrblad justering I = Täckkåpe fäste J = Täckkåpa L + 10mm K = Gavel fäste 2 x x + 20 G 2 x x I K J mm 5 6 Måste kapas Sida 8

Löpvagn 50mm dörr F = Löpvagn 65mm dörr H = örrblad höjd G = örrblad justering I = Täckkåpe fäste J =

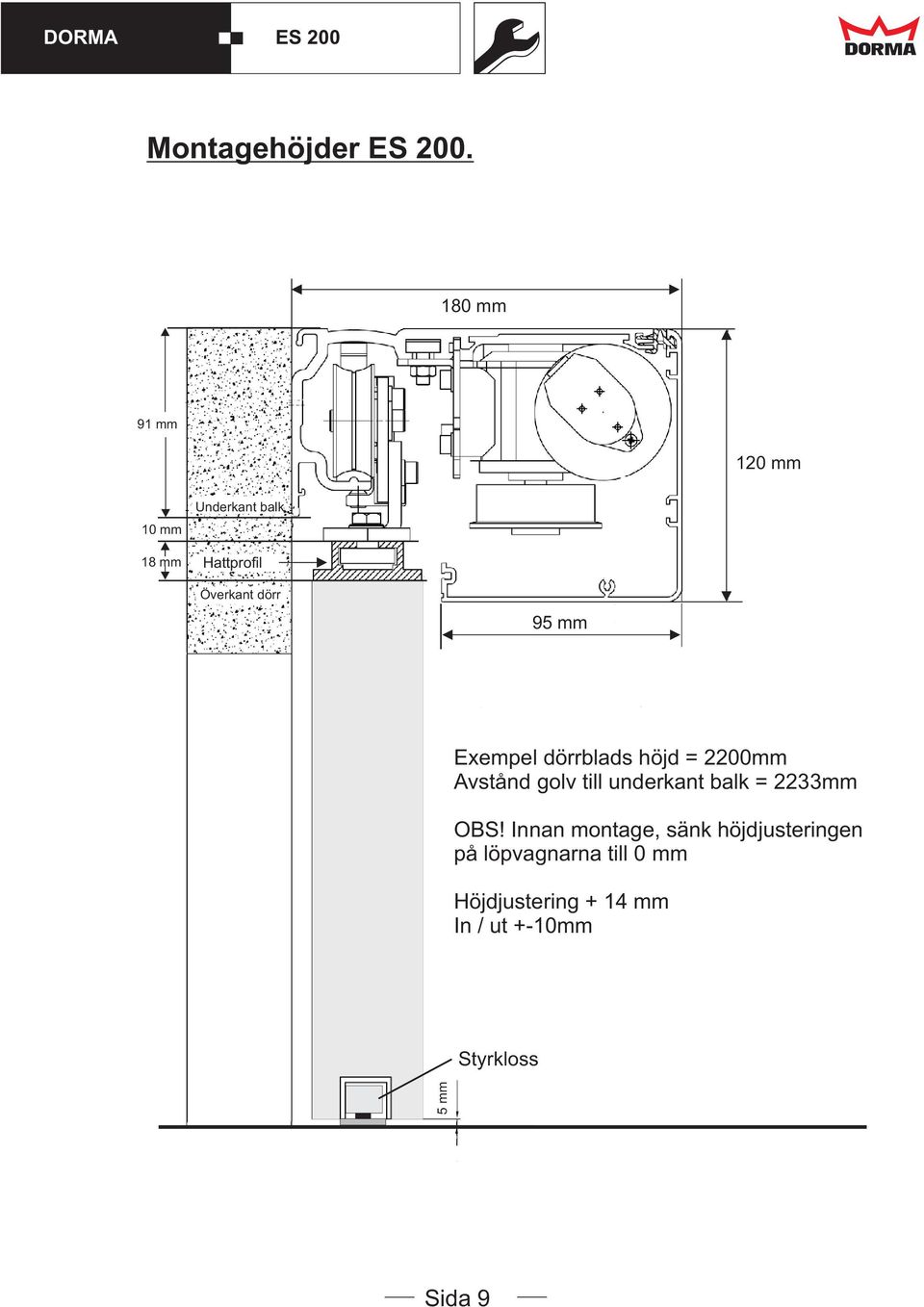

9 Montagehöjder. 180 mm 91 mm mm 10 mm Underkant balk 18 mm Hattprofil Överkant dörr 95 mm Exempel dörrblads höjd = 2200mm vstånd golv till underkant balk = 2233mm OBS! Innan montage, sänk höjdjusteringen på löpvagnarna till 0 mm Höjdjustering + 14 mm In / ut +-10mm Styrkloss 5 mm Sida 9

mm Exempel dörrblads höjd = 2200mm vstånd golv till underkant balk =

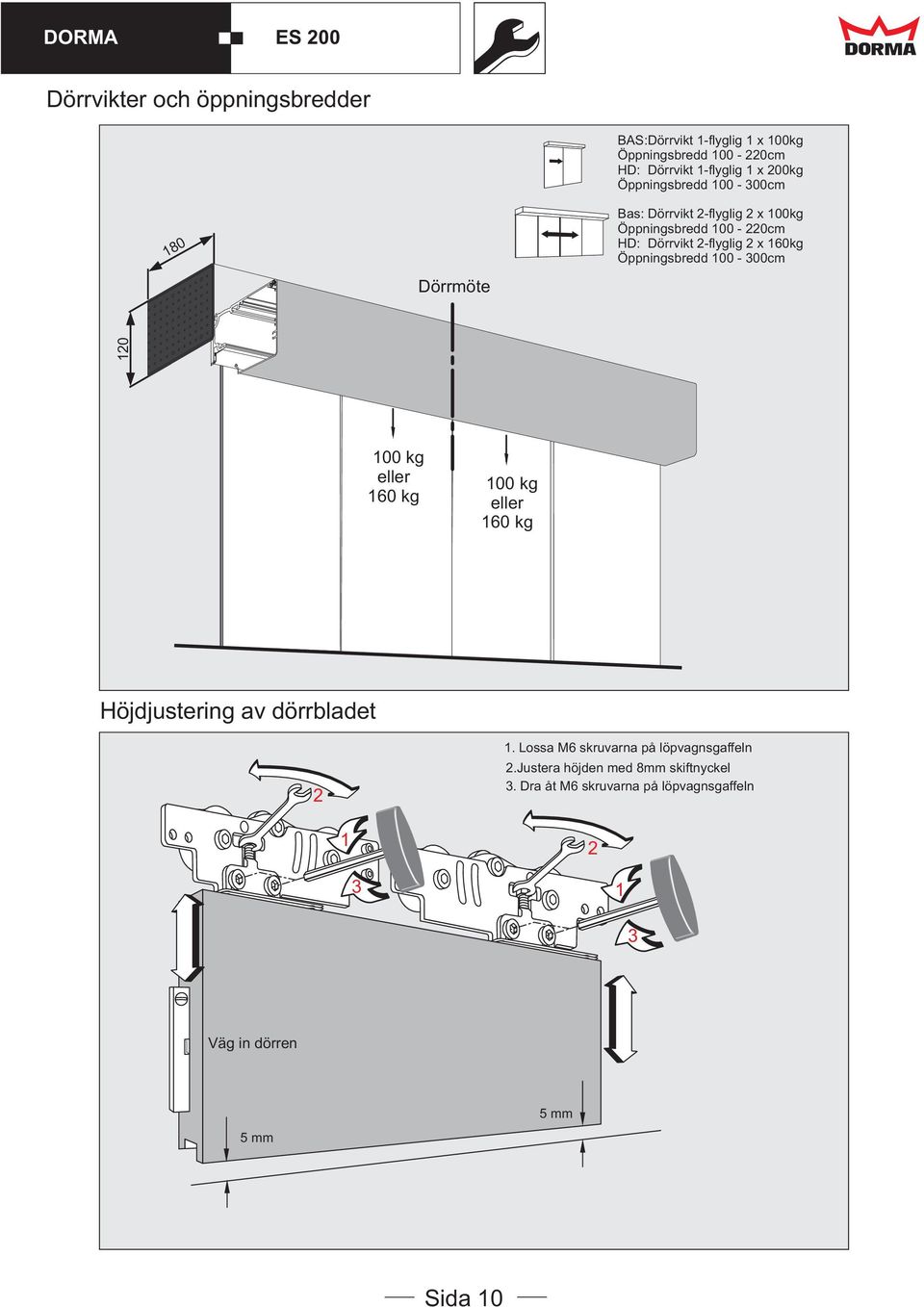

10 örrvikter och öppningsbredder BS:örrvikt 1-flyglig 1 x 100kg Öppningsbredd cm H: örrvikt 1-flyglig 1 x 200kg Öppningsbredd cm 180 örrmöte Bas: örrvikt 2-flyglig 2 x 100kg Öppningsbredd cm H: örrvikt 2-flyglig 2 x 160kg Öppningsbredd cm 100 kg eller 160 kg 100 kg eller 160 kg Höjdjustering av dörrbladet 2 1. Lossa M6 skruvarna på löpvagnsgaffeln 2.Justera höjden med 8mm skiftnyckel 3. ra åt M6 skruvarna på löpvagnsgaffeln Väg in dörren 5 mm 5 mm Sida 10

Öppningsbredd 100-300cm 100 kg eller 160 kg 100 kg eller 160 kg Höjdjustering av dörrbladet 2 1.

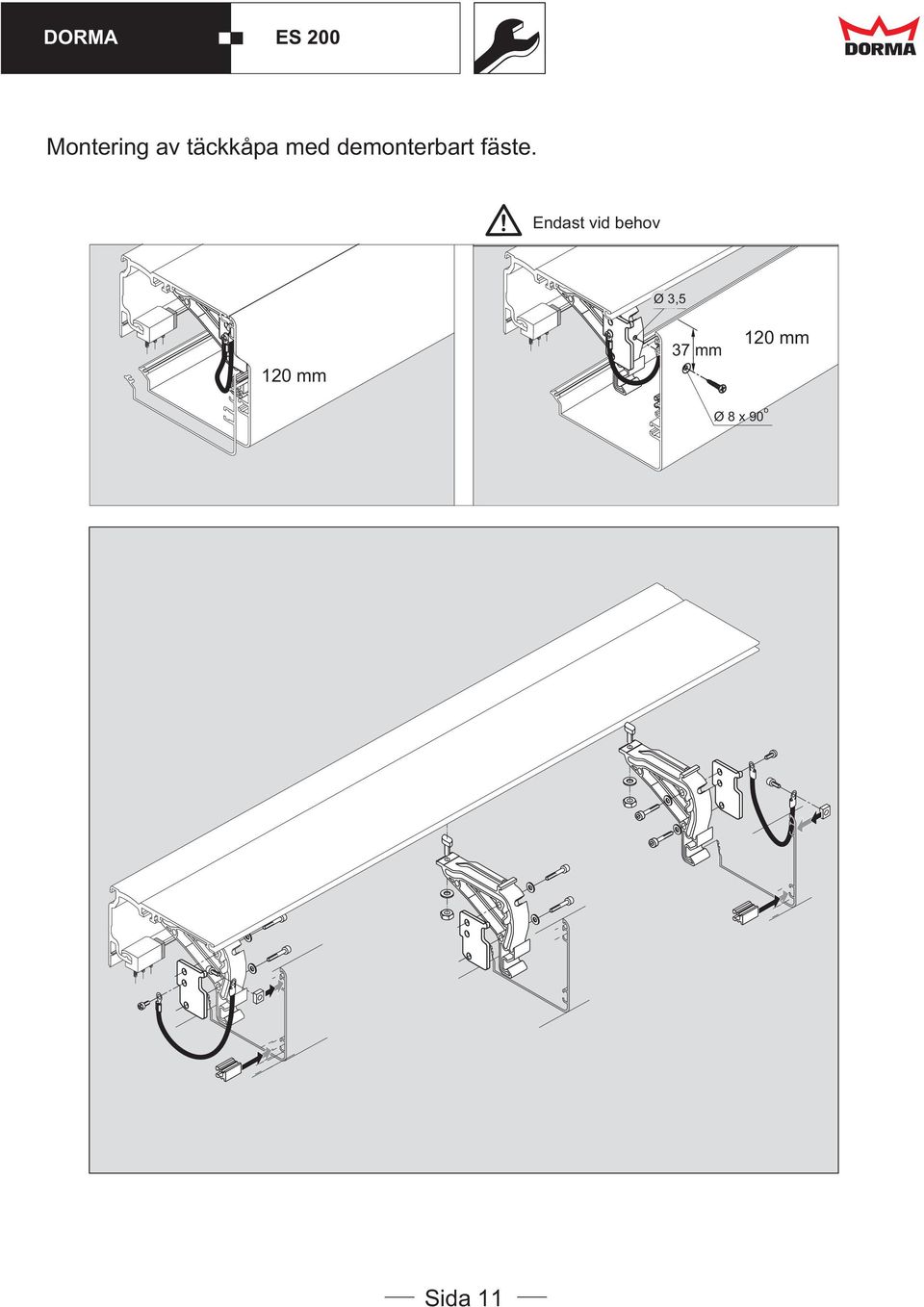

11 Montering av täckkåpa med demonterbart fäste. Endast Kun ved vid behov behov 150 mm Ø 3,5 37 mm 150 mm mm o Ø 8 x 90 Sida 11

12 Installation Instruction Mechanically.SE ( ) ORM Sverige B F O Petersons gata Västra Frölunda Telef Fax info@dorma.se ORM förbehåller sig rätten till ändringar
