1 MANUAL OBS. Läs igenom hela manualen innan montering påbörjas. Så funkar EcoDry Porslin Porslin är mycket mer hygieniskt och lättare att hålla rent än andra material som plast eller liknande. Urinslang Urinslang sitter fastlimmad. Urinsorteringen ger bl.a en luktfri upp-levelse, när urinen separeras från fekalierna. Möjligt med spolning i urinskålen. Nedfallsrör 200mm Svart nedfallsrör av polyeten. Har yta som smuts ej fastnar på. Lång längd gör att avfallet inte syns. Urinavlopp 50mm Urinavlopp från golvytan ner till urinkärl. Urinkärl Urinen samlas enkelt upp i en dunk. Blanda 25% urin och 75% vatten, för användning som växtnäring. Vattenanslutning Om vattenanslutning är möjlig, så ansluts det här. R15. Ventilation Evakuerar odörer och luftburna bakterier upp över tak. Fläkt Fläkt på locket. Gör så att avfallet torkas ut, och blir lätt och smidigt. Torrt avfall EcoDry Boxen på 100 liter placeras under golvet, där fekalier och papper hamnar. Fläkten förhindrar dålig lukt att komma upp i toalettrummet, och torkar ut avfallet. Efter 3 månader är avfallet torrt, luktfritt och väger endast kilo. Innehållet överförs till godkänd latrinkompost för kompostering. Boxen töms ca 1-2 ggr per år (fritidshus). Lämpligt med sopsäck i Boxen. Fakta EcoDry: Vattenanslutning: Vattenspolning: Ström vattenspoln: Mått: Urinavlopp: Nedfallsrör: Toalettsits: Flexibel rostfri slang. 1/2 R15 Vattenspolning i urinskålen 9V batteri (räcker ca 1 säsong). Magnetventil som spolar så länge knappen trycks ner. Batterieliminator kan väljas som alternativ. Höjd 450 mm, bredd 395 mm, djup 580 mm (observera den nya högre sitthöjds standarden = 45 cm) 50 mm övergångsnippel medföljer WC:n limmas på golvet med våtrumssilikon. Står stadigt och ska ej skruvas fast. 200 mm (diameter). Svart polyeten rek. OBS ingår inte vid köp av en dast EcoDry toalettstol. Standardsits i vit plast ingår.

2 Exempel montering av WC - stol CC 135 mm CV 300 mm (minst) Nedfallsröret ska sticka upp 170mm. Vinklar Urinavlopp Ø 50 mm Nedfallsrör Ø 200 mm 1. Hitta placering Kolla så hålen inte kommer på bjälklag, värmeslingor, etc Får uppsamlingsenheten plats under golvet? Hur djupt under golvet behöver det vara? 2. Markera och såga upp hålen Markera hålen enligt ovan. Såga upp med t.ex sticksåg 3. Montera nedfallsrör Anpassa längden på 200mm röret. Ska sticka upp ca 170 mm över golvet. Under golvet ska röret endast sticka ner så långt som uppsamlingsenheten kräver. T.ex ska Boxen kunna dras ut utan att röret fastnar i lådan. Gör fast röret i golvet med t.ex vinklar. (OBS, röret kan inte limmas.) Täta skarven mellan golvet och nedfallsröret med silikon. 4. Montera urinavlopp 50 mm PP-rör, genom golvet och fortsätt till urinkärl. Skjut ner muffen mot golvet och täta med silikon. Vissa fabrikat på 50 mm rör, har en hög kant. I så fall - kapa kanten med kniv så plastbussningen kan komma ner tillräckligt (sitter på urinslangen). 5. Stoppa i urinslang Kapa urinslangen till ca 30 cm. (ska vara för lång och stickas ner i 50 mm-röret.) Vila stolen på sidan, så att urinslangen går att stoppa i. Stoppa i slangen Tryck fast vita plastbussningen på urinrörsmuffen (50mm). Ska sitta fast ordentligt. 6. Placera och limma toaletten Sätt ner toaletten så den passar på 200 mm - röret. Lägg en sträng silikona runt toaletten. Jämna av med fuktat finger.

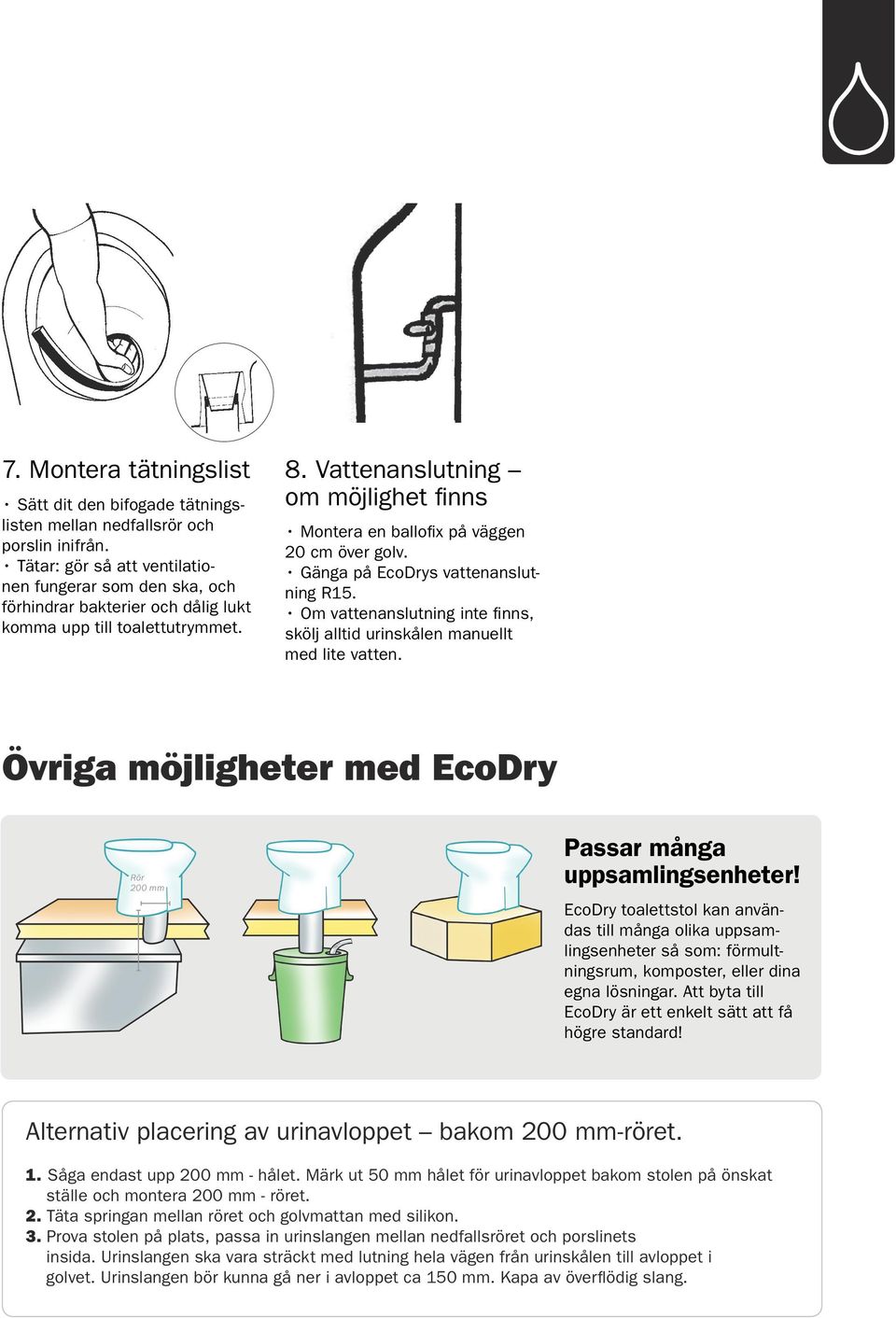

3 7. Montera tätningslist Sätt dit den bifogade tätningslisten mellan nedfallsrör och porslin inifrån. Tätar: gör så att ventilationen fungerar som den ska, och förhindrar bakterier och dålig lukt komma upp till toalettutrymmet. 8. Vattenanslutning om möjlighet finns Montera en ballofix på väggen 20 cm över golv. Gänga på EcoDrys vattenanslutning R15. Om vattenanslutning inte finns, skölj alltid urinskålen manuellt med lite vatten. Övriga möjligheter med EcoDry Rör 200 mm Passar många uppsamlingsenheter! EcoDry toalettstol kan användas till många olika uppsamlingsenheter så som: förmultningsrum, komposter, eller dina egna lösningar. Att byta till EcoDry är ett enkelt sätt att få högre standard! Alternativ placering av urinavloppet bakom 200 mm-röret. 1. Såga endast upp 200 mm - hålet. Märk ut 50 mm hålet för urinavloppet bakom stolen på önskat ställe och montera 200 mm - röret. 2. Täta springan mellan röret och golvmattan med silikon. 3. Prova stolen på plats, passa in urinslangen mellan nedfallsröret och porslinets insida. Urinslangen ska vara sträckt med lutning hela vägen från urinskålen till avloppet i golvet. Urinslangen bör kunna gå ner i avloppet ca 150 mm. Kapa av överflödig slang.

4 Uppsamlingsenheter 170 mm 320 mm (hålet) min 700 mm 470 mm 530 mm (hålet) 440 mm 650 mm EcoDry Box Det mest bekväma alternativet. Endast WC:n syns i toalettutrymmet. Hög kapacitet, och enkel hantering. Fläkt ingår, som gör avfallet helt torrt. Hela hanteringen sker utomhus, eller under golvet. Följ även avsnittet Montering toalettstol. Bör vara ca 70 cm mellan bjälklag till markytan Boxen står på. Bra med utrymme omkring Boxen att ställa urinkärl på. Längden på nedfallsröret sticker upp 17 cm över golvet, och ska inte sticka ner längre inuti Boxen än att Boxlådan enkelt kan dras ut vid tömning. Anslut fläktens vent. slang till rör upp över tak. Gör hål i urinkärlet, och anslut urinavloppet/urinslangen. Material: Polyeten Kapacitet: 100 liter Tömning: ca 1 gång/säsong Tid tills avfallet är torrt: ca 3 mån Vad som ingår: toalettstol, toalettlock, latrinkärl (Box med lock), nedfallssrör 75cm, fläkt (monterad), flexibel vent.slang 1m. Vad som behövs: ev förlängning av urinavlopp, ventilationsrör, uppsamlingskärl för urin, ev ballofix. EcoDry Brunn Kompakt lösning som fälls ner i golvet. Passar när utrymme under golvet är begränsat. Toaletten är monterad på metall-locket till Brunnen. Tömning sker genom att fälla upp WC:n framåt. Följ övriga anvisningar. Levereras med toalettstolen fastlimmad på locket på själva Brunnen. Såga upp ett ett fyrkantigt hål på 530 x 320 mm. Sänk ner Brunnen/ toaletten i hålet och anslut till ventilation och urinkärl. Material: Rostfritt Kapacitet: 28 liter Tömning: kvartalsvis Tid tills avfallet är torrt: ca 3 mån Vad som ingår: toalettstol, toalettlock, latrinkärl (Brunn komplett), fläkt (monterad), nedfallsrör (monterat), flexibel vent. slang 1 m. Vad som behövs: urinavlopp, ventilationsrör, uppsamlingskärl för urin, ev ballofix.

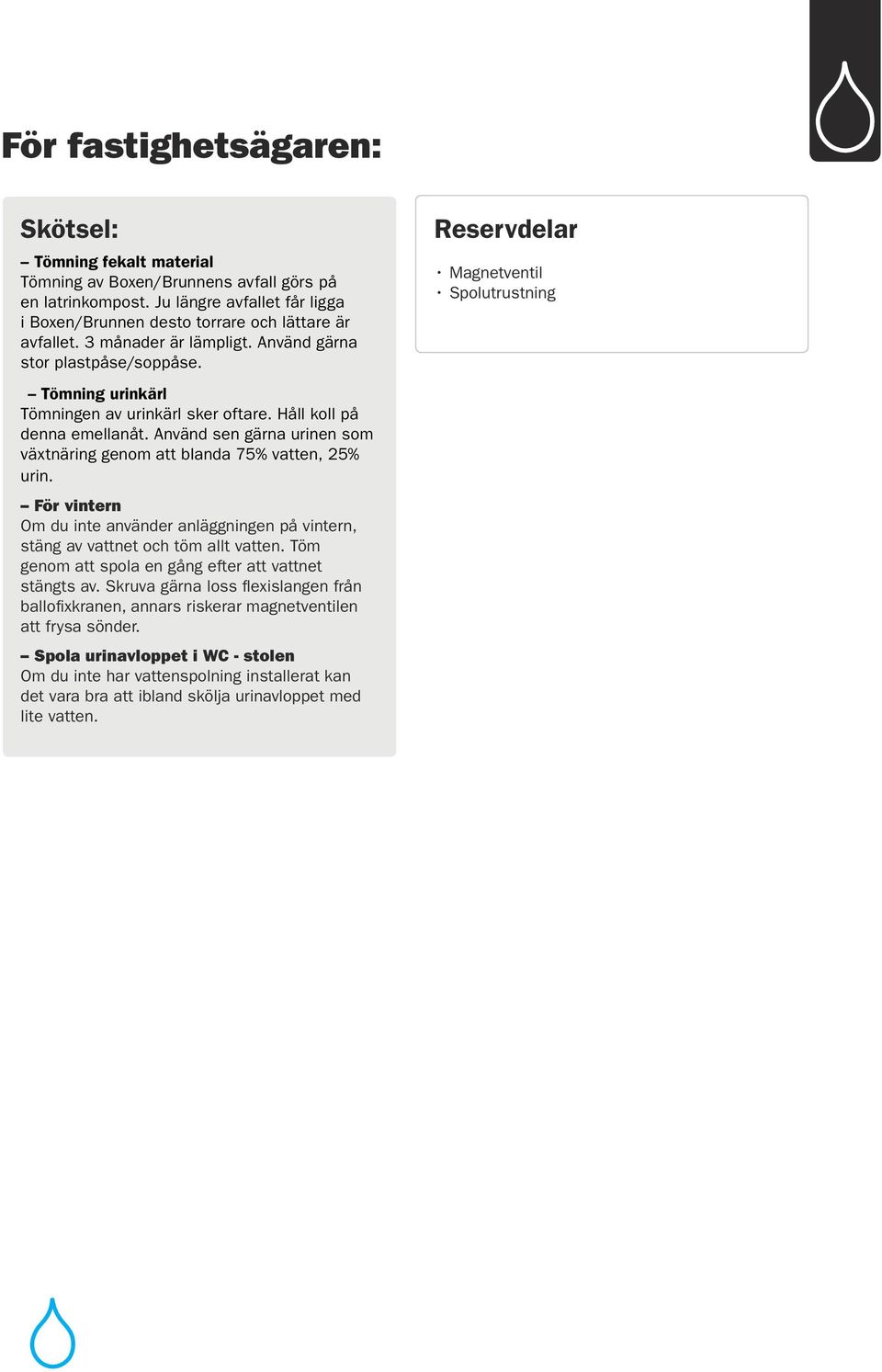

5 För fastighetsägaren: Skötsel: Tömning fekalt material Tömning av Boxen/Brunnens avfall görs på en latrinkompost. Ju längre avfallet får ligga i Boxen/Brunnen desto torrare och lättare är avfallet. 3 månader är lämpligt. Använd gärna stor plastpåse/soppåse. Tömning urinkärl Tömningen av urinkärl sker oftare. Håll koll på denna emellanåt. Använd sen gärna urinen som växtnäring genom att blanda 75% vatten, 25% urin. För vintern Om du inte använder anläggningen på vintern, stäng av vattnet och töm allt vatten. Töm genom att spola en gång efter att vattnet stängts av. Skruva gärna loss flexislangen från ballofixkranen, annars riskerar magnetventilen att frysa sönder. Spola urinavloppet i WC - stolen Om du inte har vattenspolning installerat kan det vara bra att ibland skölja urinavloppet med lite vatten. Reservdelar Magnetventil Spolutrustning
