1 Nyhet! TECEprofil Inbyggnadscistern med Safety Bag Monteringsanvisning

2 Monteringsanvisning för TECEprofil Inbyggnadscistern med Safety Bag Innehållsförteckning: Sid: Montage i höjdled 3 Montage i Stålregel 4 Montage i träregel samt betongvägg 5 Montage i hörn 6 Vattenanslutning 7 Applicering av tätskikt runt cistern med Safety Bag 8-11 Godkända tätskikt 12 Tätning och komplettering Askim Utgåva Sid 2 av 15

3 TECEprofil - Inbyggnadscistern med Safety Bag X Monteringsanvisning för TECEprofil Inbyggnadscistern med Safety Bag Cisternerna finns i följande storlekar: RSK.nr: Benämning: Bredd: Höjd: Djup: Med Safety Bag 500mm 1120mm 200mm Med Safety Bag 500mm 820mm 200mm Måttangivelser på cisterner med RSK med höjd 820mm För att få standard sitthöjd på 430mm över färdigt golv ska cistern med höjd 820 mm monteras så att X- markeringen på cisternen hamnar exakt 320mm ovan färdigt golv. För handikapp anpassad sitthöjd på 480mm, monteras cisternen så att X-markeringen på cisternen hamnar exakt 370mm ovan färdigt golv. X Måttangivelser på cisterner med RSK med höjd 1120mm För att få standard sitthöjd på 430mm över färdigt golv ska cistern med höjd 1120 mm monteras så att X- markeringen på cisternen hamnar exakt 320mm ovan färdigt golv. För handikapp anpassad sitthöjd på 480mm, monteras cisternen så att X-markeringen på cisternen hamnar exakt 370mm ovan färdigt golv Askim Utgåva Sid 3 av 15

4 Montage i stålregel: B B 1) Montera cisternen i framkant av stålregel enligt bild A 2) Justera rätt höjd på cisternen enligt bild B A C D 3) Skruva fast cisternern med totalt 8 skruv, RSK enligt bild C. Observera att skruvarna ska skruvas i ytan mellan spåren enligt bild D Askim Utgåva Sid 4 av 15

5 Montage i träregel: D B D A C 1) Montera cisternen i framkant av träregel enligt bild A 2) Justera rätt höjd på cisternen enligt bild B och sid 2 3) Skruva fast cisternern med totalt 4 skruv, RSK enligt bild C och D 4) Vid behov kan bifogat TECE Väggfäste, RSK monteras enligt bild E E Montering i betongvägg: B 1) Justera rätt höjd på cisternen enligt bild B och sid 2 2) Skruva fast cisternern med 4 väggfäste, RSK enligt bild A 3) För montering av cistern med Safety Bag kan även golvfästet skruvas fast i golvet Askim Utgåva Sid 5 av 15

6 Montage i hörn: TECEprofil - Inbyggnadscistern med Safety Bag A 1) Justera rätt höjd på cisternen enligt bild A och sid 2 2) Montera hörnram, RSK ) Skruva fast cisternern med 4 väggfäste, RSK enligt bild B 4) För montering av cistern med Safety Bag kan även golvfästet skruvas fast i golvet Använd rätt skruv till underlaget: Skruv Betong: RSK Skruv Trä: RSK Skruv stål: RSK B Vid montering av cisterner till handikapp WC krävs extra väggfästen alt. extra skruv enl.bild. Reglar av stål och trä bör också vara kraftigare samt att cisternens höjd justeras enligt sid Askim Utgåva Sid 6 av 15

7 Vattenanslutning: TECEprofil - Inbyggnadscistern med Safety Bag A) Montera bifogad röd rörgenomföring med tillhörande 4 skruvar B) Kapa rör och tomrör/skyddsrör C) Koppla röret mot kulventilens G15 gänga med för röret avsedd koppling. Alla på svenska marknaden förekommande fabrikat av PEX/AluPex rör kan användas. Var dock mycket nogrann att använda rätt koppling som ansluts mot kulventilen. Denna koppling medföljer ej i leveransen av inbyggnadscistern. Anslut sedan kopplingsslangen med den lekande muttern på kulventilens G10 gänga. D) För in kopplingsslang, kulventil, rör och tomrör/skyddsrör med ytterdiameter 25mm eller 28mm genom den röda rörgenomföringen in i cisternens vattentank. E) Kulventilens vred indikerar öppen eller stängd ventil. Vred längs med kulventil=öppen ventil och vred kors kulventilen=stängd ventil. Spola rent slang och ventil mm från ev.smuts. F) Anslut kopplingsslangen till påfyllnadsventilen inne i cisternen med den lekande muttern Askim Utgåva Sid 7 av 15

8 Applicering av tätskikt på TECEprofil Inbyggnadscistern med Safetybag: 1) Montera cisternen i vägg enligt monteringsanvisning på föregående sidor 2) Montera TECEprofil Kakelmall, RSK alt med medföljande skruvar där tryckknappen ska sitta i Cisternen. Trä över "flänsen" från Safetybagen över kakelmallen. 3) Montera aktuell väggskiva utanför inbyggnadscisternern. Dimensioner för håltagning i skiva för rör se nästa bild. b 4) Håltagning i väggskiva: a) Hål för avlopp=115mm b) Hål för spolrör= 75mm c) Hål för pinnbultar= 38mm c a Askim Utgåva Sid 8 av 15

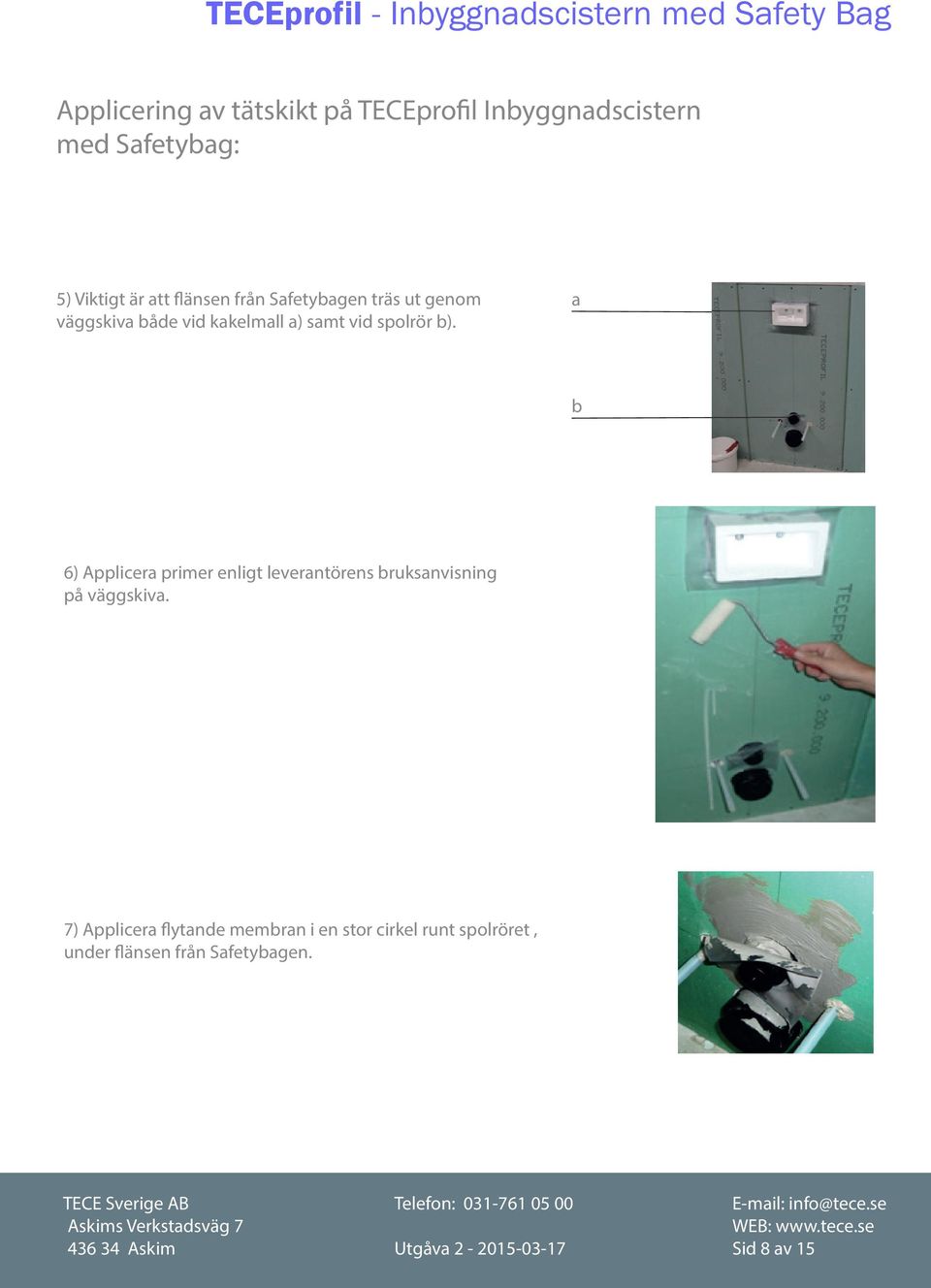

9 Applicering av tätskikt på TECEprofil Inbyggnadscistern med Safetybag: 5) Viktigt är att flänsen från Safetybagen träs ut genom väggskiva både vid kakelmall a) samt vid spolrör b). a b 6) Applicera primer enligt leverantörens bruksanvisning på väggskiva. 7) Applicera flytande membran i en stor cirkel runt spolröret, under flänsen från Safetybagen Askim Utgåva Sid 8 av 15

10 Applicering av tätskikt på TECEprofil Inbyggnadscistern med Safetybag: 8) Tryck omgående fast flänsen från Safetybagen direkt i det flytande membranet och släta därefter ut den. 9) Applicera omgående lager 2 av flytande membranet utanpå flänsen från Safetybagen. 10) Efter 2,5 timmar appliceras lager 3 av flytande membranet enligt bild så att det täcker spolrör, avloppsrör samt pinnbultar. 11) Montera bifogad tätningsmanchett omgående i det våta membranet från lager 3 enligt bild. 12) Applicera lager 4 av flytande tätningsmembran omgående enligt bild. 13) Applicera flytande membran under fläns från Safetybag runt kakelmallen enligt bild Askim Utgåva Sid 10 av 15

11 Applicering av tätskikt på TECEprofil Inbyggnadscistern med Safetybag: 14) Tryck omgående fast flänsen från Safetybagen direkt i det flytande membranet och släta därefter ut den. 15) Applicera omgående lager 2 av flytande membranet utanpå flänsen från Safetybagen. 16) Efter 2,5 timmar appliceras lager 3 av flytande membranet enligt bild. 17) Nu är applicering av tätskiktet klart runt delarna som berör TECEprofil inbyggnadscistern med Safetybag. 18) Nu ska applicering av tätskikt ske på övrig vägg enligt aktuella anvisningar innan kakel och klinker monteras Askim Utgåva Sid 11 av 15

12 Applicering av tätskikt på TECEprofil Inbyggnadscistern med Safetybag: Tätskikt godkända och provade med TECEprofil inbyggnadscistern med Safetybag: Produkt: Ardex Ardulan 8+9 Biltema Våtrumssystem Bostik Membrane Casco Aquastop Wetstop System F1 Membrane Hey di K10 Hey di Påstrykningsmembran Latapluss Våtrumsmembran Litokol Wet area system Mapegum WPS Norflis Våtrumsmembran Optiform Påstrykningsmembran PCI Lastogum X Påstrykningsmembran Schönox HA Våtrumsmembran Sikalast-200 WN Weber.tec 822 Leverantör: Ardex AB Biltema Bostik AB Casco Schönox Sweden AB Hey di AB Hey di AB Hey di AB Centro Kakel och Klinker AB Kakelimporten Mapei AB Hey di AB Optimera AB BASF AB Casco Schönox Sweden AB Sika Sverige AB Weber Saint Gobain Byggprodukter AB Askim Utgåva Sid 12 av 15

13 Tätningar samt komplettering: TECEprofil - Inbyggnadscistern med Safety Bag 1) Nu är väggen färdigkaklad runt inbyggnadscisternen 2) Skär av skyddslocket för avloppet 5 mm utanför färdig vägg. Var mycket noga så att inte tätningsmembranet skadas. 3) Kapa pinnbultarna på det avstånd som rekommenderas från leverantören av WC Skål. 4) Fyll hålen runt pinnbultarna med elastisk fogmassa. 5) Fyll utrymmet/övergången mellan avloppsröret och skyddslocket med elastisk fogmassa. 6) Fyll ytrymmet mellan spolrör och kakel samt mellan Fläns på Safetybag och kakel (endast på inbyggnadscistern med Safetybag) med elastisk fogmassa Askim Utgåva Sid 13 av 15

14 Tätningar samt komplettering: 7) När fogmassan har härdat monteras medföljande avloppsdelar samt ljudisoleringsskiva enligt bild. 8) Nu ska det se ut enligt bild. 9) Montera WC-skålen enligt leverantörens monteringsanvisningar. 10) Vid montering av cistern med Safetybag ska det i botten av WC-! skålen finnas ett mellanrum på minst 4mm(när muttrarna är åtdragna) mellan vägg och WC Skål. Detta är dräneringen om det skulle uppstå vattenläcka inuti Safetybagen. min. 4 mm Askim Utgåva Sid 14 av 15

15 11) Skär bort ljudisoleringen som sticker utanför WC-skålen. 12) Täta runt om WC-skålen med fogmassa. Observera att det inte får tätas under WC-skålen där dränering ska kunna ske. 14) Montera TECE Tryckknapp enligt monteringsanvisning TECEprofil Inbyggnadscistern är anpassat till Branchregler Säker Vatteninstallation. TECE garanterar produkternas funktion om branschreglerna och produktens monteringsanvisning följs Askim Utgåva Sid 15 av 15
