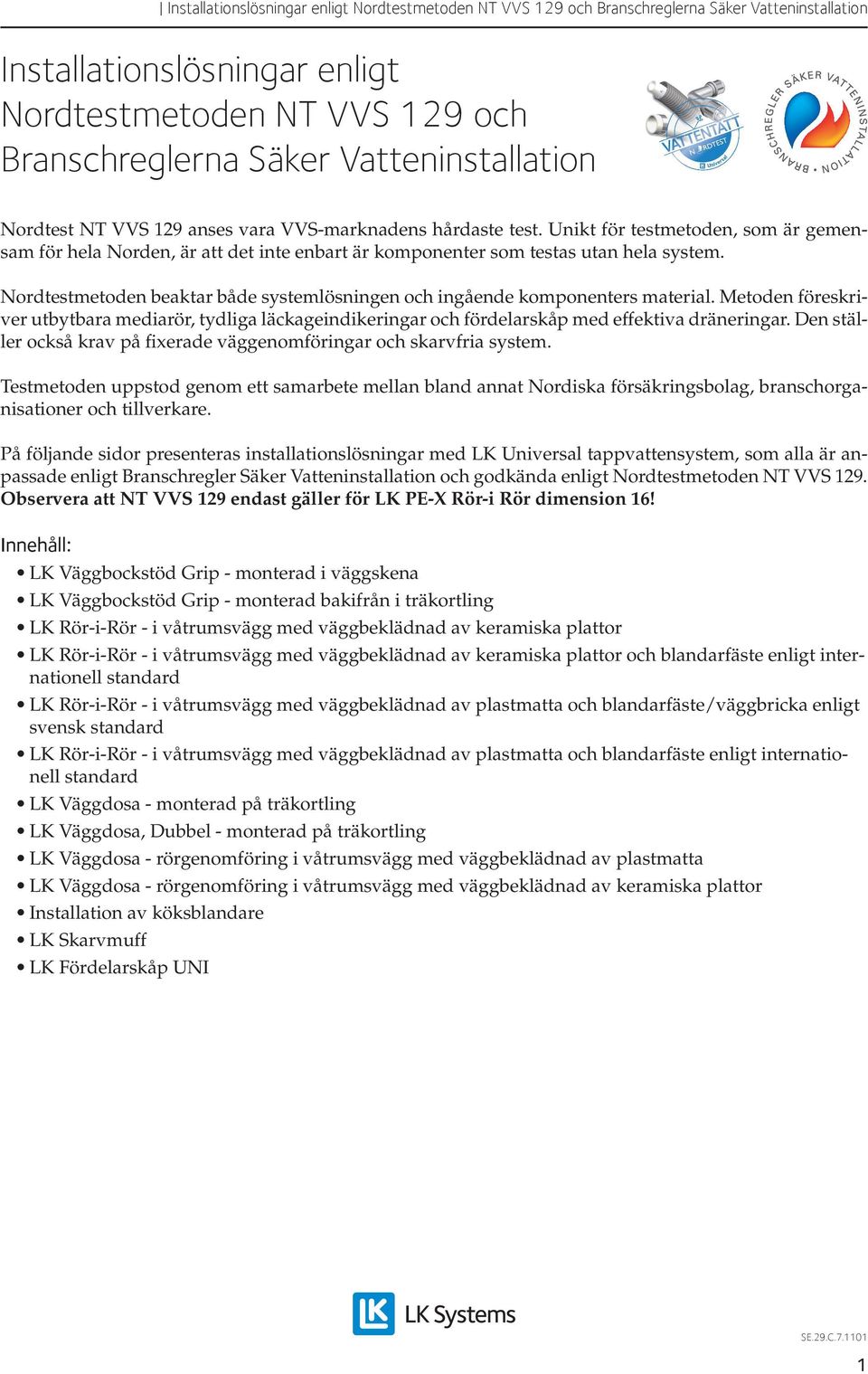

1 Installationslösningar enligt Nordtestmetoden NT VVS 129 och Branschreglerna Säker Vatteninstallation Nordtest NT VVS 129 anses vara VVS-marknadens hårdaste test. Unikt för testmetoden, som är gemensam för hela Norden, är att det inte enbart är komponenter som testas utan hela system. Nordtestmetoden beaktar både systemlösningen och ingående komponenters material. Metoden föreskriver utbytbara mediarör, tydliga läckageindikeringar och fördelarskåp med effektiva dräneringar. Den ställer också krav på fixerade väggenomföringar och skarvfria system. Testmetoden uppstod genom ett samarbete mellan bland annat Nordiska försäkringsbolag, branschorganisationer och tillverkare. På följande sidor presenteras installationslösningar med LK Universal tappvattensystem, som alla är anpassade enligt Branschregler Säker Vatteninstallation och godkända enligt Nordtestmetoden NT VVS 129. Observera att NT VVS 129 endast gäller för LK PE-X Rör-i Rör dimension 16! Innehåll: LK Väggbockstöd Grip - monterad i väggskena LK Väggbockstöd Grip - monterad bakifrån i träkortling LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av keramiska plattor LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av keramiska plattor och blandarfäste enligt internationell standard LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av plastmatta och blandarfäste/väggbricka enligt svensk standard LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av plastmatta och blandarfäste enligt internationell standard LK Väggdosa - monterad på träkortling LK Väggdosa, Dubbel - monterad på träkortling LK Väggdosa - rörgenomföring i våtrumsvägg med väggbeklädnad av plastmatta LK Väggdosa - rörgenomföring i våtrumsvägg med väggbeklädnad av keramiska plattor Installation av köksblandare LK Skarvmuff LK Fördelarskåp UNI 1

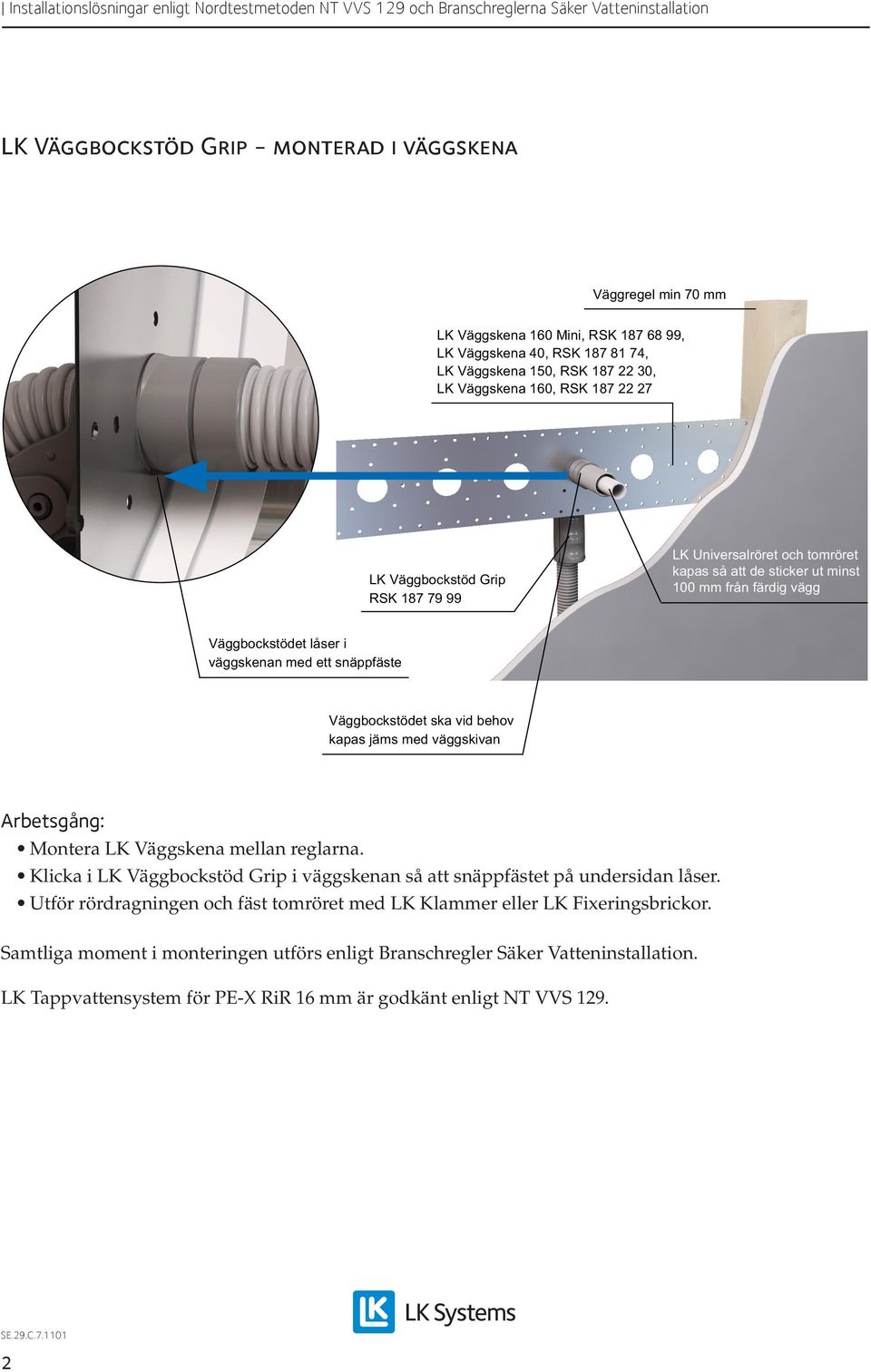

2 LK Väggbockstöd Grip - monterad i väggskena Väggregel min 70 mm LK Väggskena 160 Mini, RSK , LK Väggskena 40, RSK , LK Väggskena 150, RSK , LK Väggskena 160, RSK LK Väggbockstöd Grip RSK LK Universalröret och tomröret kapas så att de sticker ut minst 100 mm från färdig vägg Väggbockstödеt låser i väggskenan med ett snäppfäste Väggbockstödеt ska vid behov kapas jäms med väggskivan Arbetsgång: Montera LK Väggskena mellan reglarna. Klicka i LK Väggbockstöd Grip i väggskenan så att snäppfästet på undersidan låser. Utför rördragningen och fäst tomröret med LK Klammer eller LK Fixeringsbrickor. 2

3 LK Väggbockstöd Grip - monterad bakifrån i träkortling På framsidan: LK Universalröret och tomröret kapas så att de sticker ut minst 100 mm från färdig vägg Skruva fast väggbockstödet med tre skruvar (medföljer ej) LK Väggbockstöd Grip kräver min 70 mm utrymme i vägg Hål i kortling borras 32 mm Väggskiva Arbetsgång: Montera LK Väggbockstöd Grip i träkortlingen med tre skruvar (medföljer ej). Utför rördragningen och fäst tomröret med LK Klammer eller LK Fixeringsbrickor. 3

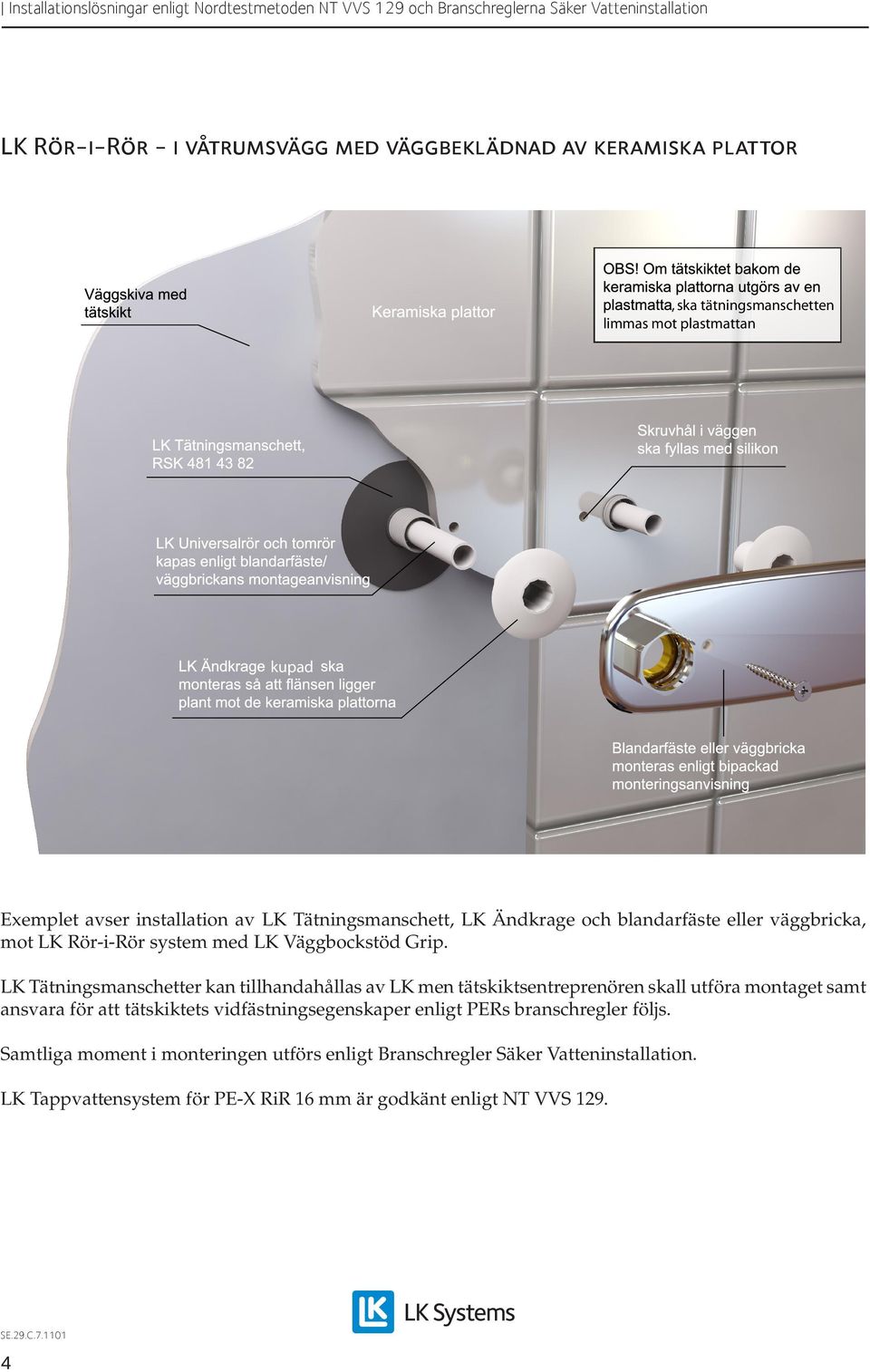

4 LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av keramiska plattor, ska tätningsmanschetten limmas mot plastmattan kupad Exemplet avser installation av LK Tätningsmanschett, LK Ändkrage och blandarfäste eller väggbricka, mot LK Rör-i-Rör system med LK Väggbockstöd Grip. LK Tätningsmanschetter kan tillhandahållas av LK men tätskiktsentreprenören skall utföra montaget samt ansvara för att tätskiktets vidfästningsegenskaper enligt PERs branschregler följs. 4

5 LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av keramiska plattor och blandarfäste enligt internationell standard, ska tätningsmanschetten limmas mot plastmattan Exemplet avser installation av LK Tätningsmanschett, LK Ändkrage och LK Blandarfäste Enkelt, mot LK Rör-i-Rör system med LK Väggbockstöd Grip. LK Tätningsmanschetter kan tillhandahållas av LK, men tätskiktsentreprenören skall utföra montaget samt ansvara för att tätskiktets vidfästningsegenskaper enligt PERs branschregler följs. 5

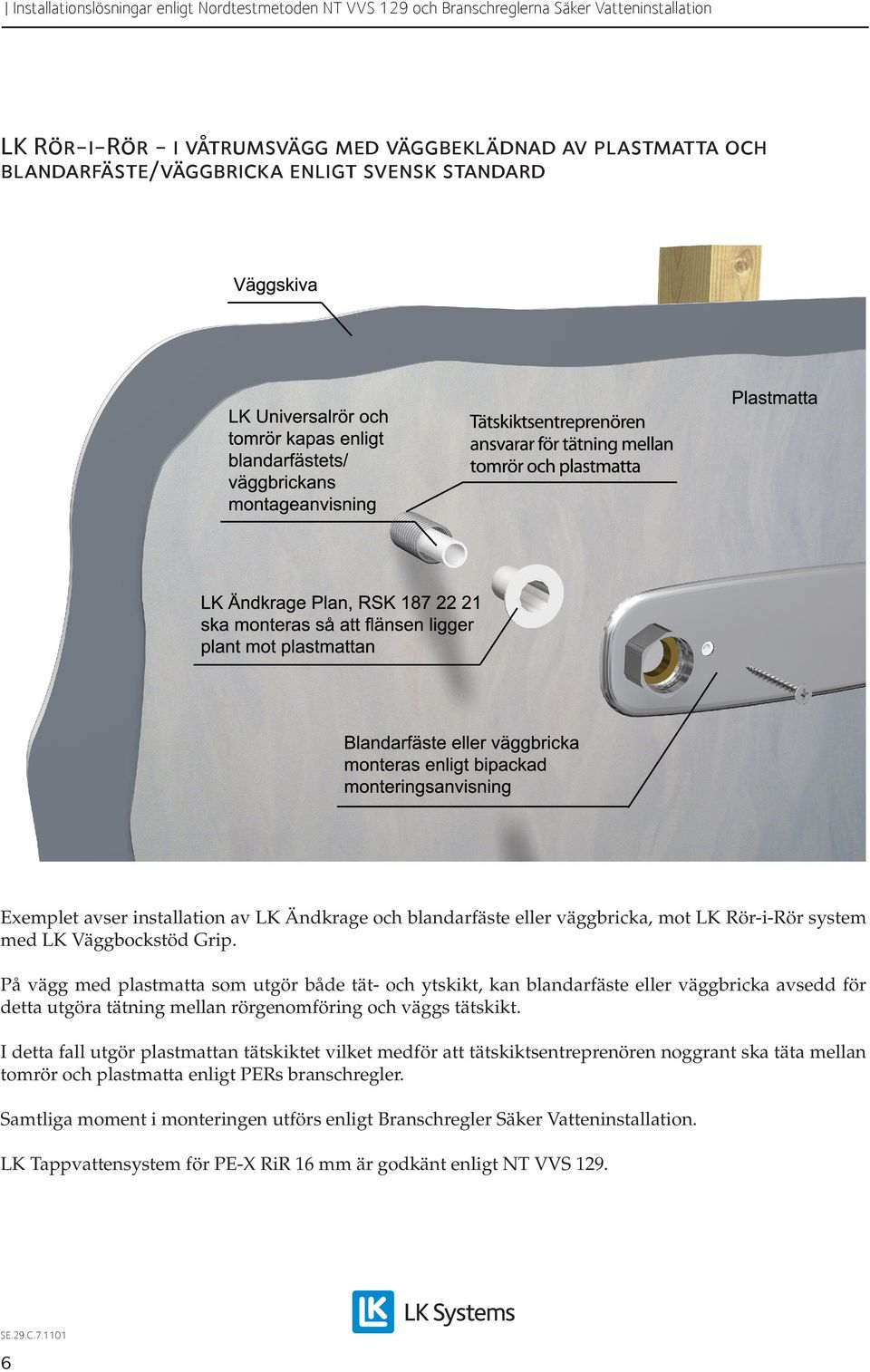

6 LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av plastmatta och blandarfäste/väggbricka enligt svensk standard Exemplet avser installation av LK Ändkrage och blandarfäste eller väggbricka, mot LK Rör-i-Rör system med LK Väggbockstöd Grip. På vägg med plastmatta som utgör både tät- och ytskikt, kan blandarfäste eller väggbricka avsedd för detta utgöra tätning mellan rörgenomföring och väggs tätskikt. I detta fall utgör plastmattan tätskiktet vilket medför att tätskiktsentreprenören noggrant ska täta mellan tomrör och plastmatta enligt PERs branschregler. 6

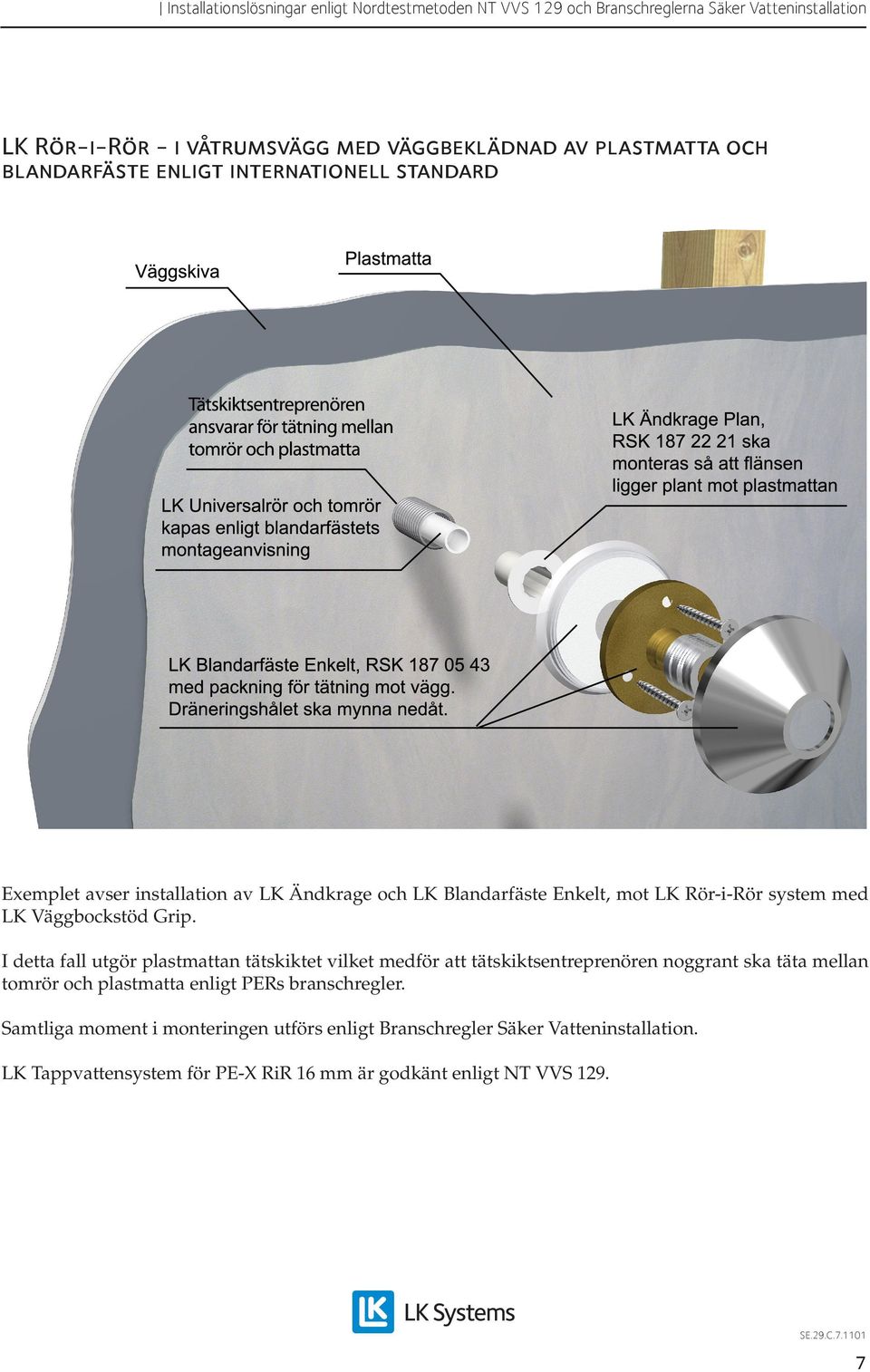

7 LK Rör-i-Rör - i våtrumsvägg med väggbeklädnad av plastmatta och blandarfäste enligt internationell standard Exemplet avser installation av LK Ändkrage och LK Blandarfäste Enkelt, mot LK Rör-i-Rör system med LK Väggbockstöd Grip. I detta fall utgör plastmattan tätskiktet vilket medför att tätskiktsentreprenören noggrant ska täta mellan tomrör och plastmatta enligt PERs branschregler. 7

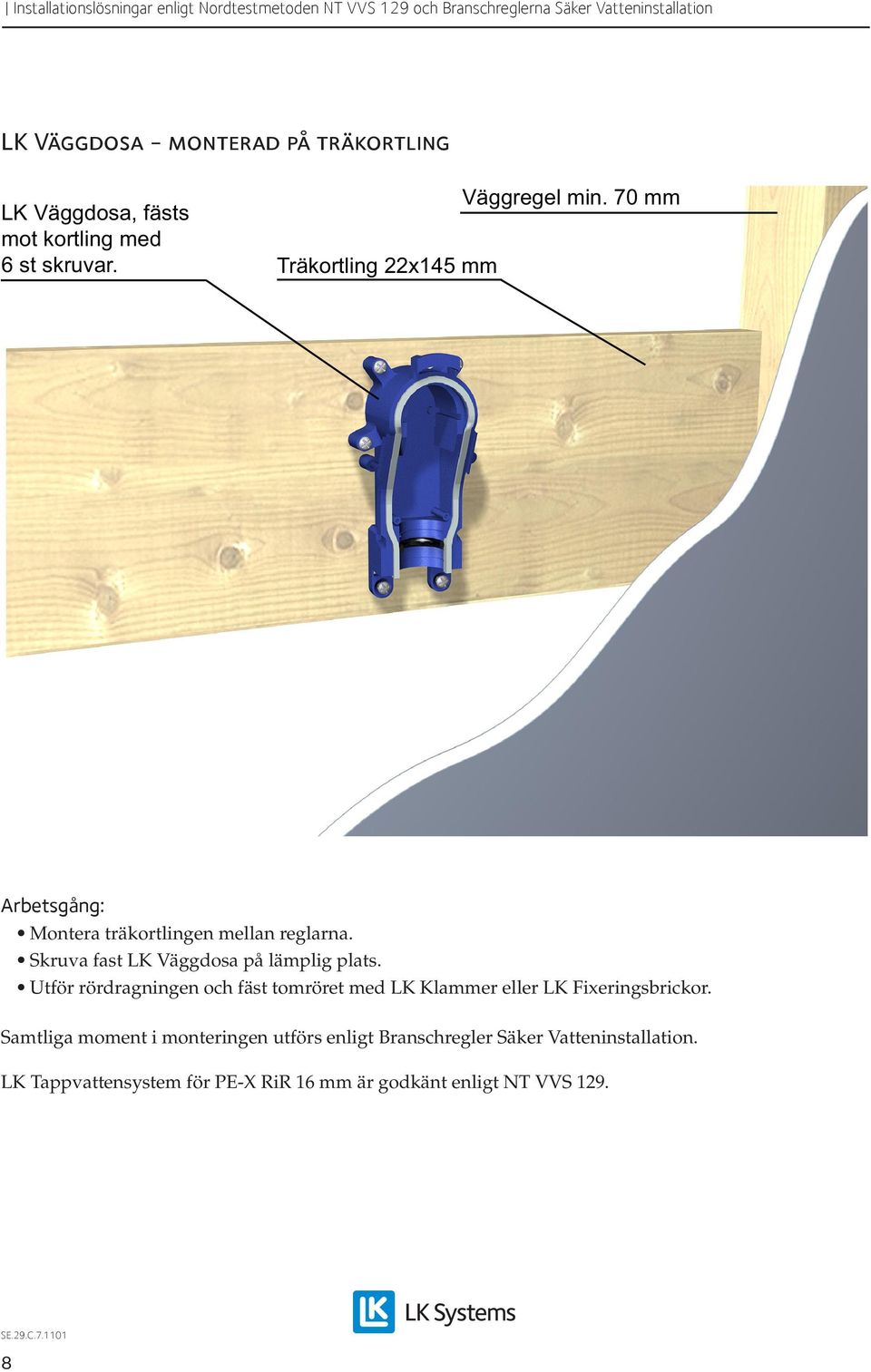

8 LK Väggdosa - monterad på träkortling Väggregel min. 70 mm LK Väggdosa, fästs mot kortling med 6 st skruvar. Träkortling 22x145 mm Arbetsgång: Montera träkortlingen mellan reglarna. Skruva fast LK Väggdosa på lämplig plats. Utför rördragningen och fäst tomröret med LK Klammer eller LK Fixeringsbrickor. 8

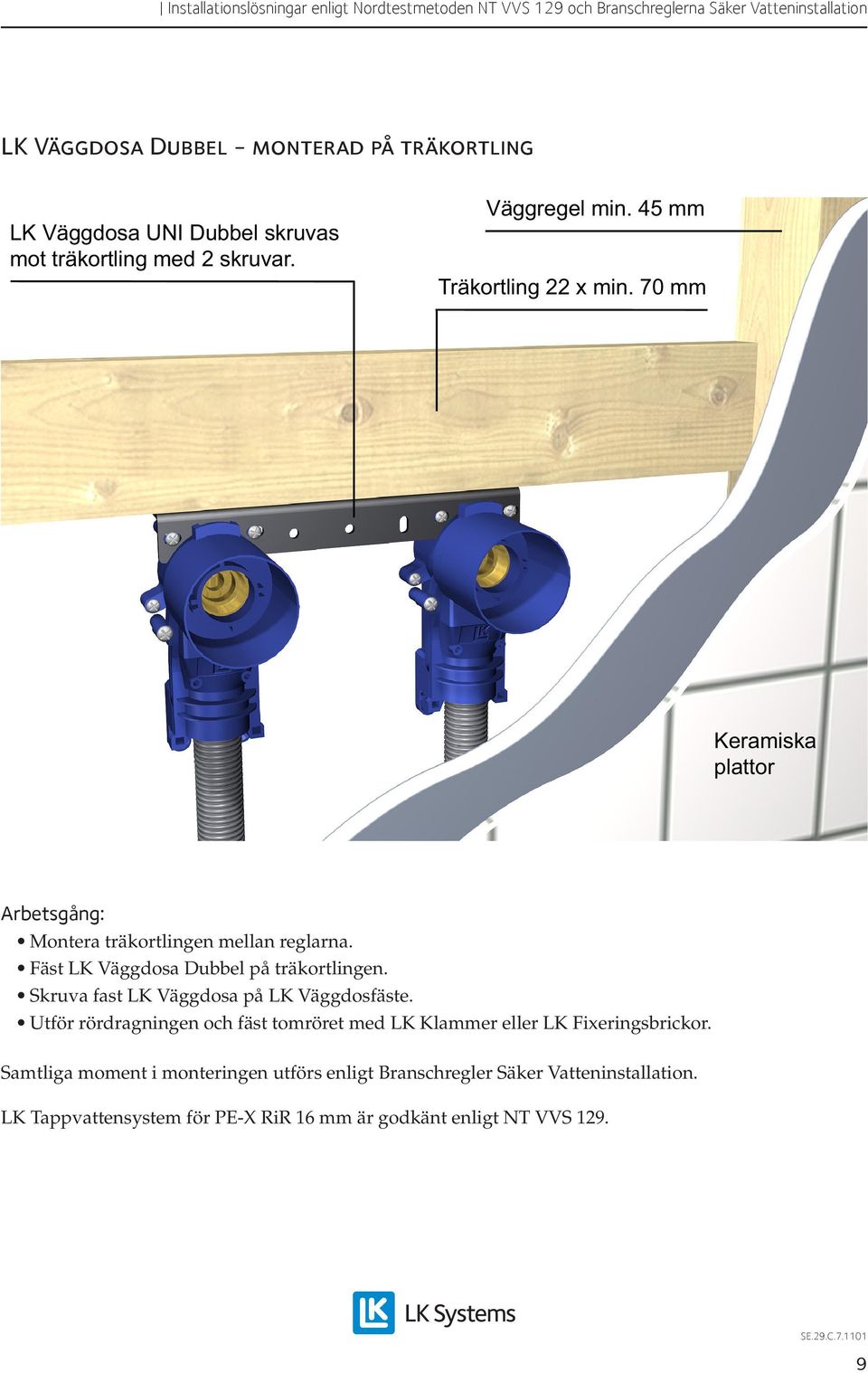

9 LK Väggdosa Dubbel - monterad på träkortling LK Väggdosa UNI Dubbel skruvas mot träkortling med 2 skruvar. Väggregel min. 45 mm Träkortling 22 x min. 70 mm Keramiska plattor Arbetsgång: Montera träkortlingen mellan reglarna. Fäst LK Väggdosa Dubbel på träkortlingen. Skruva fast LK Väggdosa på LK Väggdosfäste. Utför rördragningen och fäst tomröret med LK Klammer eller LK Fixeringsbrickor. 9

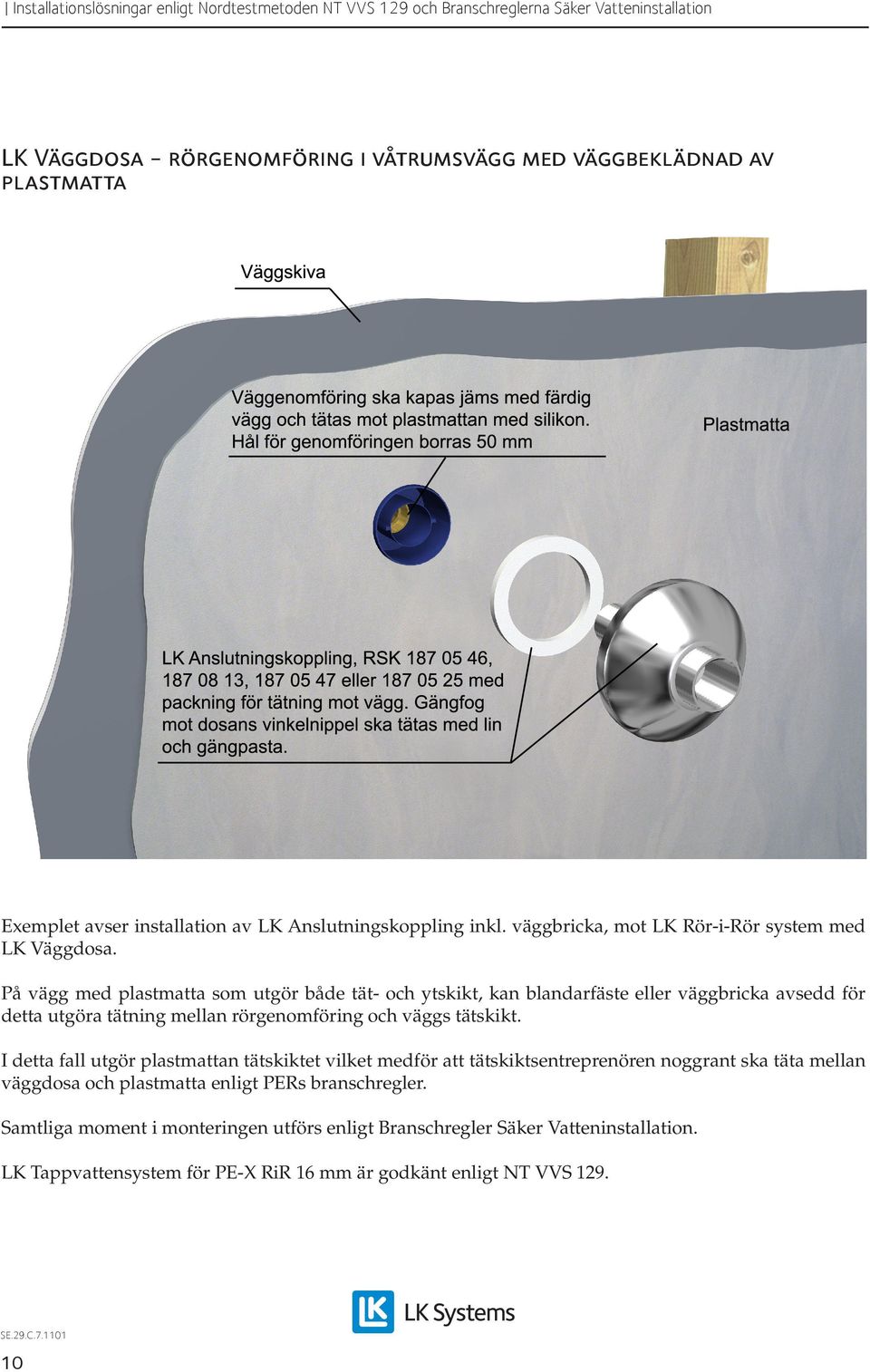

10 LK Väggdosa - rörgenomföring i våtrumsvägg med väggbeklädnad av plastmatta Exemplet avser installation av LK Anslutningskoppling inkl. väggbricka, mot LK Rör-i-Rör system med LK Väggdosa. På vägg med plastmatta som utgör både tät- och ytskikt, kan blandarfäste eller väggbricka avsedd för detta utgöra tätning mellan rörgenomföring och väggs tätskikt. I detta fall utgör plastmattan tätskiktet vilket medför att tätskiktsentreprenören noggrant ska täta mellan väggdosa och plastmatta enligt PERs branschregler. 10

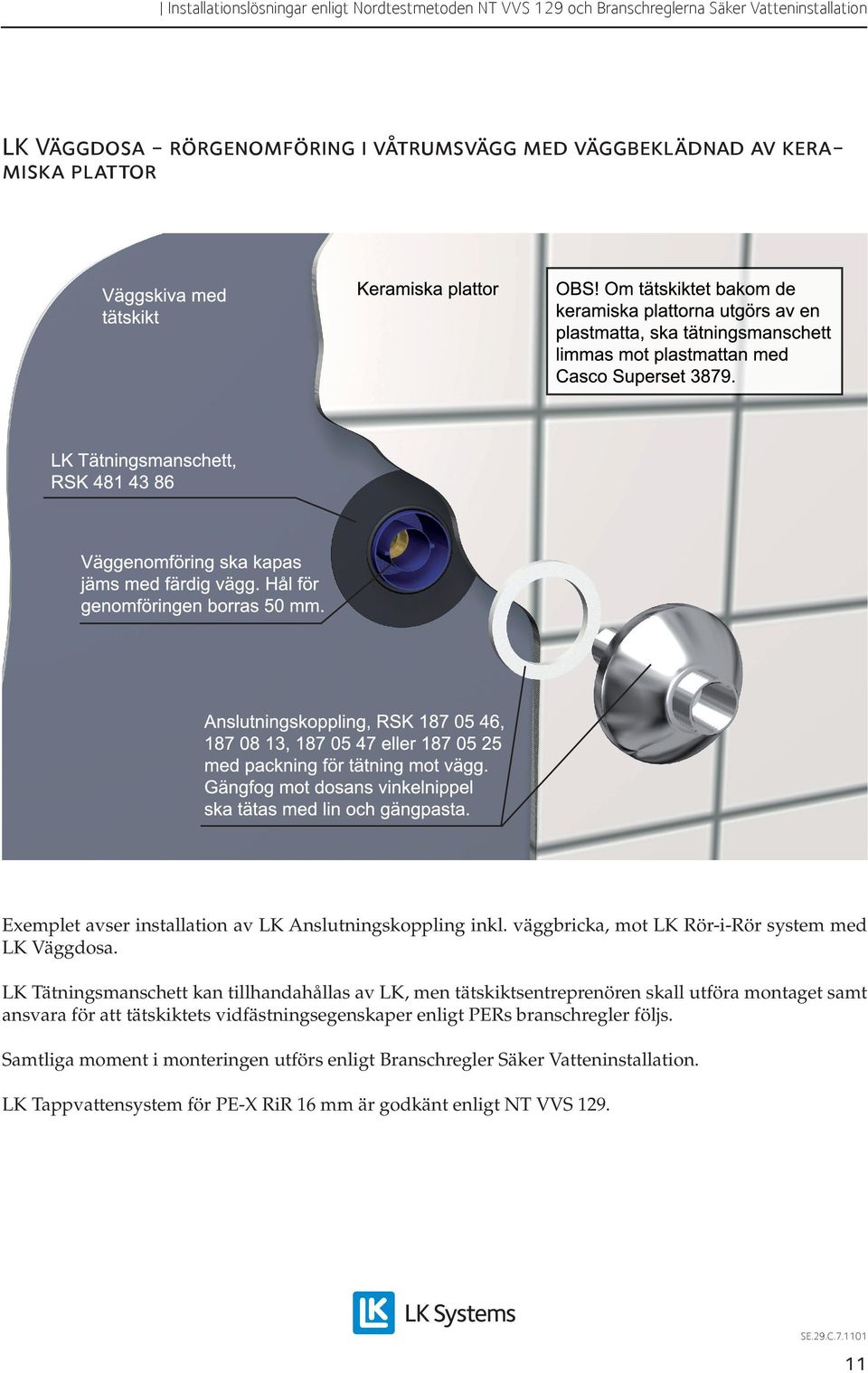

11 LK Väggdosa - rörgenomföring i våtrumsvägg med väggbeklädnad av keramiska plattor Exemplet avser installation av LK Anslutningskoppling inkl. väggbricka, mot LK Rör-i-Rör system med LK Väggdosa. LK Tätningsmanschett kan tillhandahållas av LK, men tätskiktsentreprenören skall utföra montaget samt ansvara för att tätskiktets vidfästningsegenskaper enligt PERs branschregler följs. 11

12 Installation av köksblandare Köksblandare med anslutningsrör av koppar. Köksblandare med anslutningsrör av soft PEX-rör Kopparrör Soft-pex Diskmaskinsanslutning LK PE-X och PAL Universalrör Diskmaskinsanslutning LK PE-X och PAL Universalrör Expansionsutrymme Expansionsutrymme Köksblandare med anslutningsrör av kopparrör ska klamras så nära kopplingen som möjligt, likaså kopplingsledningen. Köksblandare med anslutningsrör av Soft PEXrör ska kopplingsledningen klamras så nära kopplingen som möjligt. Samtliga moment i monteringen utförs enligt Branschregler Säker Vatteninstallation. LK Tappvattensystem för PE-X RiR 16 mm är godkänt enligt NT VVS

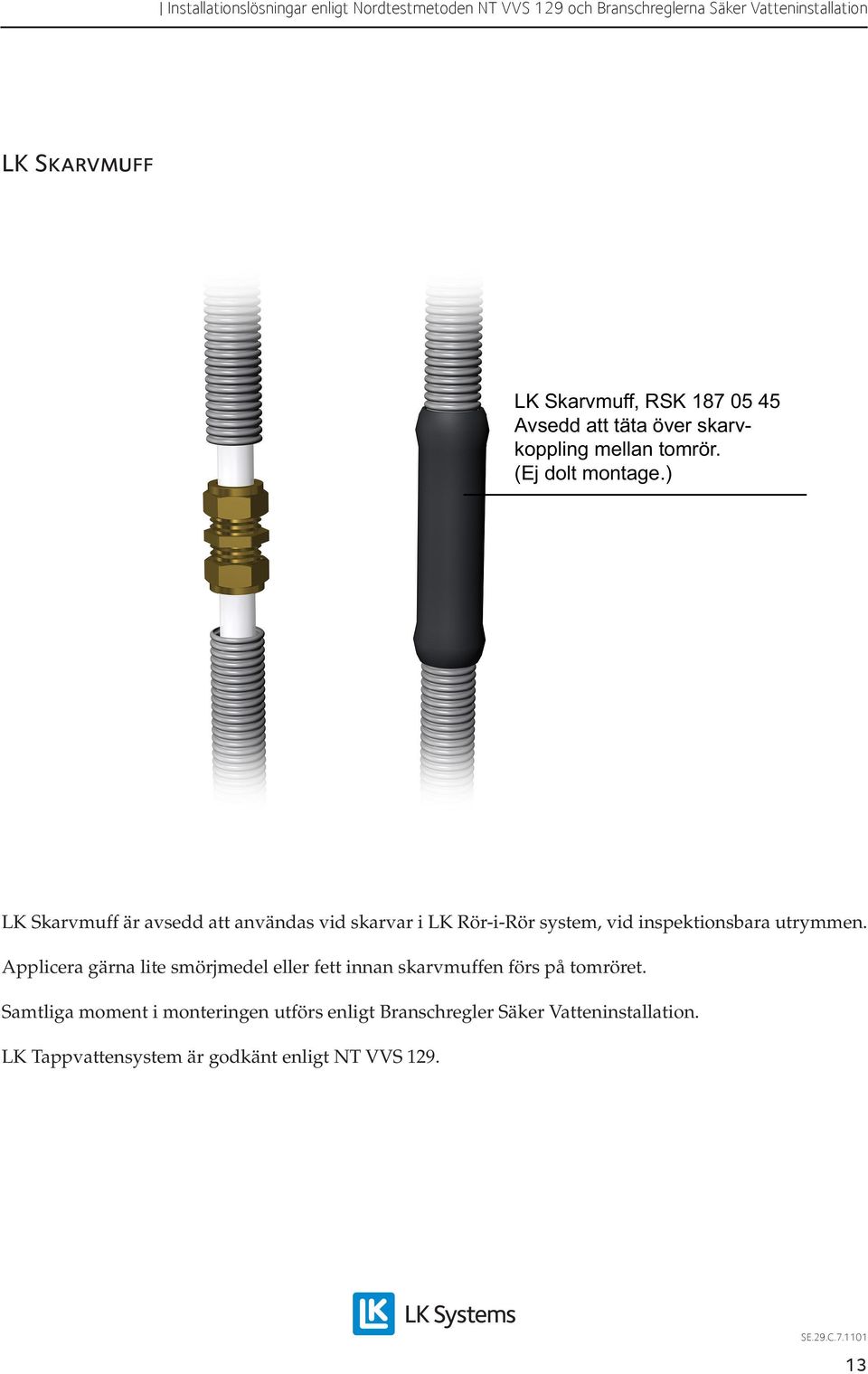

13 LK Skarvmuff LK Skarvmuff, RSK Avsedd att täta över skarvkoppling mellan tomrör. (Ej dolt montage.) LK Skarvmuff är avsedd att användas vid skarvar i LK Rör-i-Rör system, vid inspektionsbara utrymmen. Applicera gärna lite smörjmedel eller fett innan skarvmuffen förs på tomröret. LK Tappvattensystem är godkänt enligt NT VVS

14 LK Fördelarskåp UNI LK Fördelare UNI, RSK Dränering till golvbrunn Fördelarskåpet är hjärtat i principen för Nordtest NT VVS 129. Avsikten är att eventuellt läckagevatten ska ledas till fördelarskåpet och därifrån till dränage. För montage av LK Fördelarskåp UNI, se separat monteringsanvisning. 14
