Montageanvisningar för NeoTherm fördelarskåp för golvvärme

Transkript

1 Montageanvisningar för NeoTherm fördelarskåp för golvvärme

2 Sida 1 av 18 NeoTherm fördelarskåp för golvvärme NeoTherm fördelarskåp för golvvärme är ett skåp anpassat för enkelt och effektivt montage. Skåpet är försett med vattentäta genomföringar, sprutskydd och skvallerrör. Skåpet finns i 3 olika mått för att kunna anpassas till den aktuella installationen. Skåpet är avsett för inbyggnad i vägg men kan även monteras utanpå befintlig vägg. Regeltjockleken vid inbyggnad måste vara minst 95 millimeter för skåp utan shunt och 120 mm för skåp där shunt ska monteras inuti. Montage Innan skåpet monteras i vägg kan det förberedas med rätt antal genomföringar för den aktuella installationen. Knockouthålen på sidorna ska slås ut om matningsledningarna ska dras in i skåpet från sidan. Genom att göra detta innan skåpet monteras i väggen underlättas arbetet. När skåpet är anpassat och förberett monteras det i väggen i enlighet med beskrivningen och slutligen installeras fördelare och rör.

3 Sida 2 av 18 Innehållsförteckning Avsnitt Sida Allmän information 1 Innehållsförteckning 2 Montage 3-8 Kontroll 3 Förberedelser 3 Tätningar 3 Montage av skåp i vägg 4 Montage av fördelare 5 Anslutning av dräneringsslang 5 Ledningsmontage 6 Montage av styrutrustning 6 Montage av sprutskydd 7 Montage av ram och Lucka 7 RSK nummer, mått och ritningar 8-18 Översikt 8 Ritningar B550xH710xD Ritningar B800xH710xD Ritningar B1150xH710xD Ritningar B800xH710xD Ritningar B1150xH710xD Företagsinformation och kontaktuppgifter 18

4 Sida 3 av 18 Steg 1 Kontroll Kontrollera att skåpet är helt och att allt material finns bifogat (se sid 17). Steg 2 Förberedelser Bestäm var matarledningarna ska dras in i skåpet. Ska ledningarna in på sidan ska knockouthålen slås ut och förberedas med genomföringar. Förbered hål i regeln där rören ska in om det behövs. Steg 3 Tätning av genomföringar Förbered genomföringarna i skåpets botten. Kapa toppen på det antal gummitätningar som motsvarar antalet genomföringar och montera dessa på önskad plats. Övriga hål tätas genom att montera övriga tätningar i hålen.

5 Sida 4 av 18 Steg 4 Montage av skåp i vägg Obs! Skåpets öppning får inte placeras i våtzon 1. Montera skåpet i väggen. Se till att skåpet monteras mot reglar så att det sitter stabilt. Skåpet är avsett för att monteras i vägg med minsta regeldjup 95 mm. Montera skåpet kant i kant med reglarnas framkant, se bild 4.1 (obs! ramen bygger 11 mm. från skåpets ytterkant till insida fläns som ligger mot väggskiva) Skåpet kan skruvas fast i vägg eller regel bakom skåpet, eller i reglar i skåpets sida. Använd självborrande plåtskruv för att underlätta montage. Anpassa längden på skruven för att passa förutsättningarna, se bild Bild 4.2 och 4.3 Bild 4.1 Bild 4.2 och 4.3

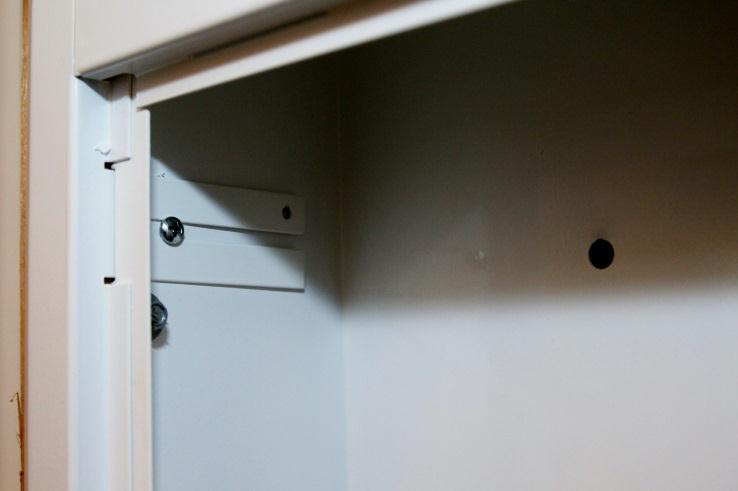

6 Sida 5 av 18 Steg 5 Fördelarmontage Montera NeoTherm s fördelare i skåpet. För in vagnsbulten (4 st.) i skenorna i skåpets bakkant och häng fördelarens konsoler på bulten, dra fast med mutter. Steg 6 Anslutning av dräneringsslang Dräneringsstosen är 25 mm. utvändigt. Exempel på lämpligt dräneringsrör är ett mjukt rör med invändig diameter mm som fäst med en slangklämma te x. en armerad pumpslang eller liknande. Led röret med självfall till lämpligt utrymme med golvbrunn där eventuellt läckage snabbt kan upptäckas.

7 Sida 6 av 18 Steg 7 Ledningsmontage Montera matningsledningar och golvvärmeslingor. Steg 8 Montage av styrutrustning Kabelgenomföring finns i skåpets överkant i form av 4 st. förberedda knockouthål. Beroende på val av styrutrustning används olika många av dessa. Tillse att elektrikern utför genomföringen med godkänd tätning, antingen gummitätning eller förskruvning IP67. Montera styrutrustning på den medföljande skenan ovanför fördelaren.

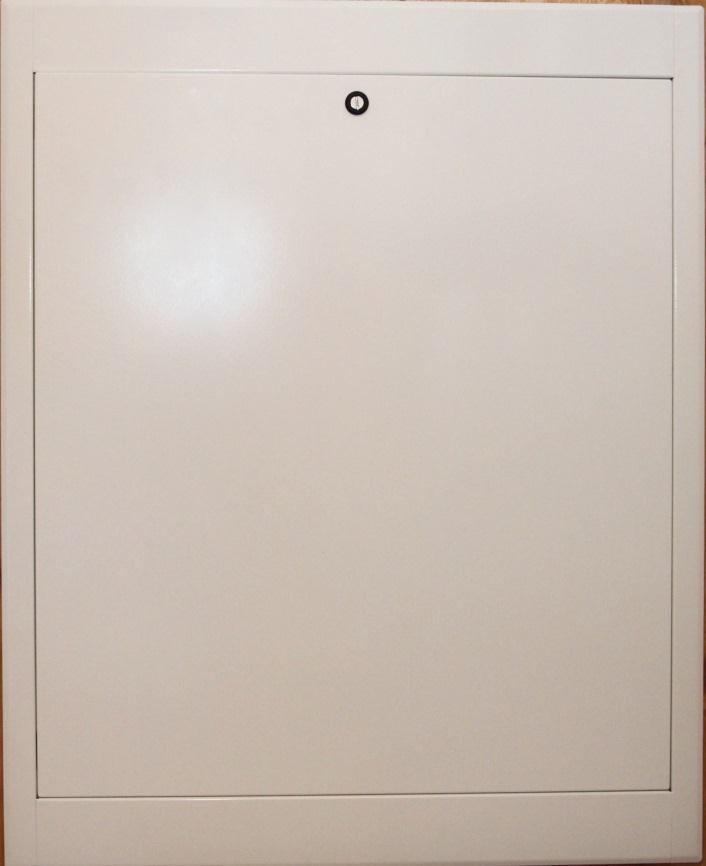

8 Sida 7 av 18 Steg 9 Montage av sprutskydd Montera sprutskydd. Böj sprutskydden för att få in dem i skåpet. Se till att sprutskydden täcker hela öppningen. Steg 10 Montage av ram och lucka Montera ram och lucka. Vi föreslår att ramen och luckan monteras tillfälligt innan väggskivor monteras och att montageanvisningen lämnas i skåpet till snickaren. Ramen monteras genom att föra in vingarna i spåren i varje hörna och fixeras med skruvar. Det är lätt för snickaren att lossa ramen och anpassa väggen efter ramens mått och sedan återmontera ramen och luckan. Luckan monteras enkelt i ramen genom att häkta i den i nederkant och sedan fälla upp den. Luckan levereras med ett vridlås som låses med skruvmejsel men kan kompletteras med ett nyckellås vid behov.

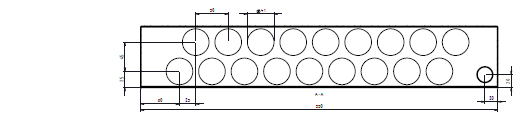

9 Sida 8 av 18 Det finns 5 olika mått på skåpen med följande mått och RSK nummer B550xH710xD95 mm, RSK B800xH710xD95 mm, RSK B1150xH710xD95 mm, RSK B800xH710xD120 mm, RSK B1150xH710xD120 mm, RSK Måttskisser B550xH710xD95

10 Sida 9 av 18

11 Sida 10 av 18 B800xH710xD95

12 Sida 11 av 18

13 Sida 12 av 18 B1150xH710xD95

14 Sida 13 av 18

15 Sida 14 av 18 B800xH710xD120

16 Sida 15 av 18

17 Sida 16 av 18 B1150xH710xD120

18 Sida 17 av 18

19 Sida 18 av 18 Material Varje skåpsleverans innehåller följande material: Skåp Ram Lucka Lås Gummitätningar till samtliga hål Skruv för att fästa fördelare, skåp och ram Fördelare, shunt, styrutrustning med mera beställs separat via våra säljkontor i Sverige eller från huvudkontoret i Frederikssund På nedanstående kontaktuppgifter. Denna produkt är anpassad till branschregler Säker Vatteninstallation. P. Henning Jensen garanterar produktens funktion om branschreglerna och monteringsanvisningen följs. Centervej 18 DK Frederikssund Tlf Fax salg@phj.dk P. Henning Jensen ApS är en VVS-grossist, som är grundad1978. Vi marknadsför ett omfattande produktprogram till kund/objektanpassade system till VVS-branschen, såsom NeoTherm Solenergi, NeoTherm golvvärmesystem, produkter till industriel upp-värmning såsom Farex strålvärmepaneler, GiacoKlima kyltak och produkter till installationsteknik. Verksamheten sysselsätter 29 anställda och huvudkontor/lager ligger på Nordsjälland i Danmark med säljkontor i Sverige. Verksamheten är i kraftig expansion med ökad avsättning och utökat produktsortiment.
