1 Monteringsanvisning Skåp & inbyggnadsmodeller

3 Innehållsförteckning Modell Accent Sid 4 Diskret Sid 8 Emir Sid 6 Enigma Sid 6 Front Sid 4 Retro Sid 4 Rymd Sid 4 Stil Sid 4 Stram Sid 4 Subtil Sid 8 Övrigt InHouse Sid 12

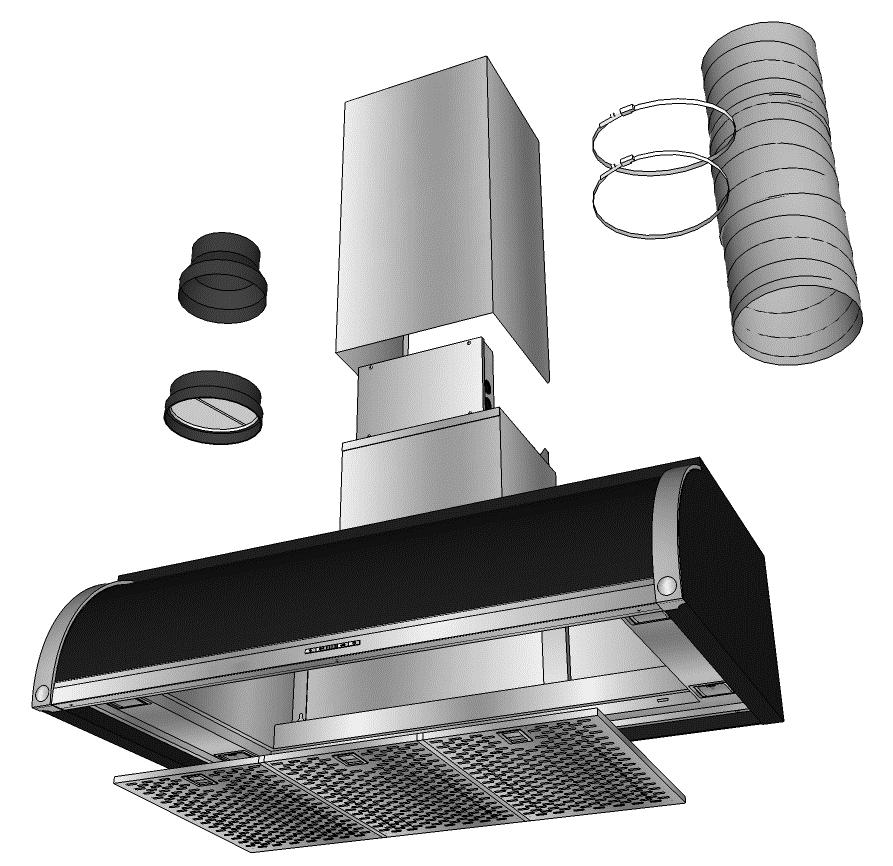

Monteringsanvisning Skåpsmodeller Översikt: 1. Trumsats, (tillval). 2. Kallrasskydd 3. Reduktion 150 125 mm 4. Plåtinklädnad 5. Fettfilter 6. Fläkthus (3) (2) (4) (6) (1) (6) (5) Att tänka på!

Till centralventilation används 125 millimeters kanal. Drag alltid ventilationskanaler med så få och så mjuka böjar som möjligt.

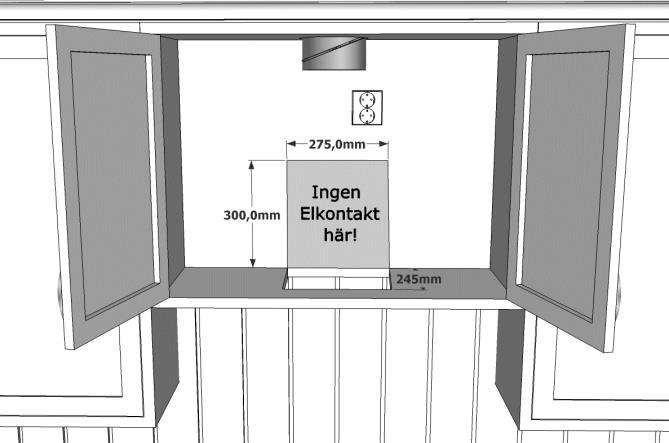

4 Monteringsanvisning Skåpsmodeller Översikt: 1. Trumsats, (tillval). 2. Kallrasskydd 3. Reduktion mm 4. Plåtinklädnad 5. Fettfilter 6. Fläkthus (3) (2) (4) (6) (1) (6) (5) Att tänka på! Kanaler genom inner- och yttertaksbjälklag samt i kallutrymmen skall vara isolerade Vi rekommenderar 160 millimeters ventilationsrör till spiskåpor med separat kanal. Till centralventilation används 125 millimeters kanal. Drag alltid ventilationskanaler med så få och så mjuka böjar som möjligt. Förbered monteringen genom att märka ut hålbilden för spisfläkten i skåpets undersida, såga ur för kupans fläkthus, D.245xB.275 mm. Drag fram el och installera ett jordat vägguttag i skåpet. OBS! Eluttaget får inte placeras bakom kupans fläkthus. Placera det gärna i mitten snett bakom kommande trumsats. Drag fram ventilationskanalen i centrum av skåpet för att undvika onödiga böjar. 4

Endast Stram! Modell stram skruvas uppifrån.

Ta ur fettfiltren ur spiskåpans undersida. Lyft upp den mot skåpets botten.

Montera fast trumsatsen (A) på ventilationskanalen med slangklämman.

Se till att trumsatsen har rätt längd för att kunna monteras utan onödiga böjar.

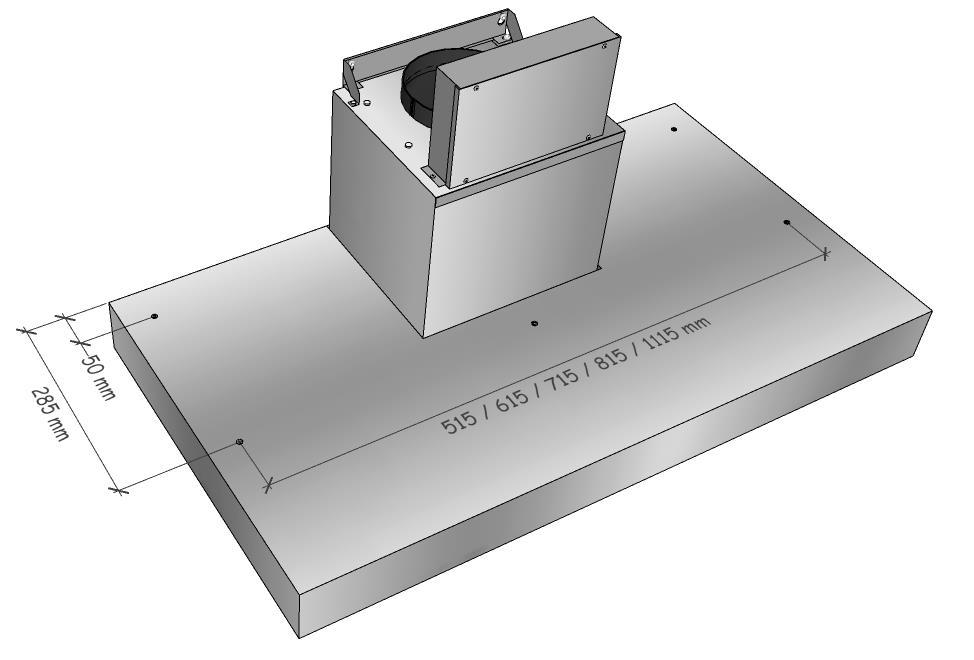

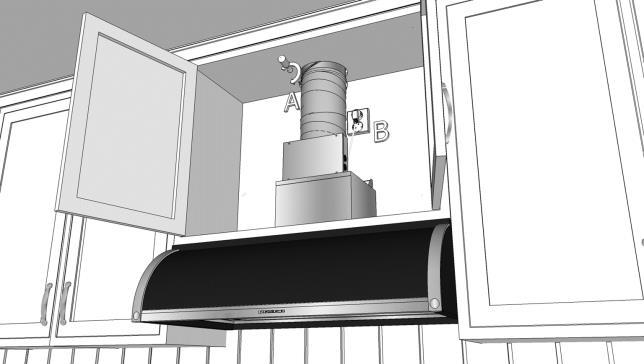

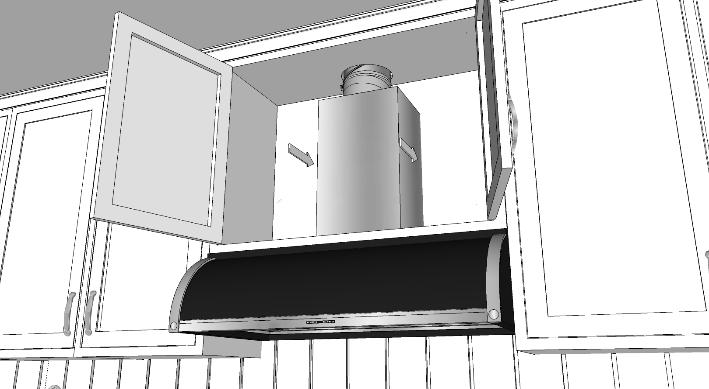

5 Endast Stram! Modell stram skruvas uppifrån. Mät upp och borra hålen i skåpets undersida innan kupan lyfts upp. Ta ur fettfiltren ur spiskåpans undersida. Lyft upp den mot skåpets botten. Skruva fast kupan genom hålen på undersidan. Montera fast trumsatsen (A) på ventilationskanalen med slangklämman. Tryck fast kallrasskyddet på spiskåpans stos. Se till att trumsatsen har rätt längd för att kunna monteras utan onödiga böjar. Montera fast trumsatsen på kallrasskyddet och drag försiktigt fast den med en slangklämma. Kontrollera att slangen är väl sträckt och att kallrasskyddet kan öppna obehindrat. Anslut elkontakten, (B). Kontrollera spiskåpans funktioner. (starta motorn och tänd ljuset) Lyft sedan dit plåtbeklädnaden och kräng den runt kupans fläkthus. Spiskåpan är nu färdig att användas. 5

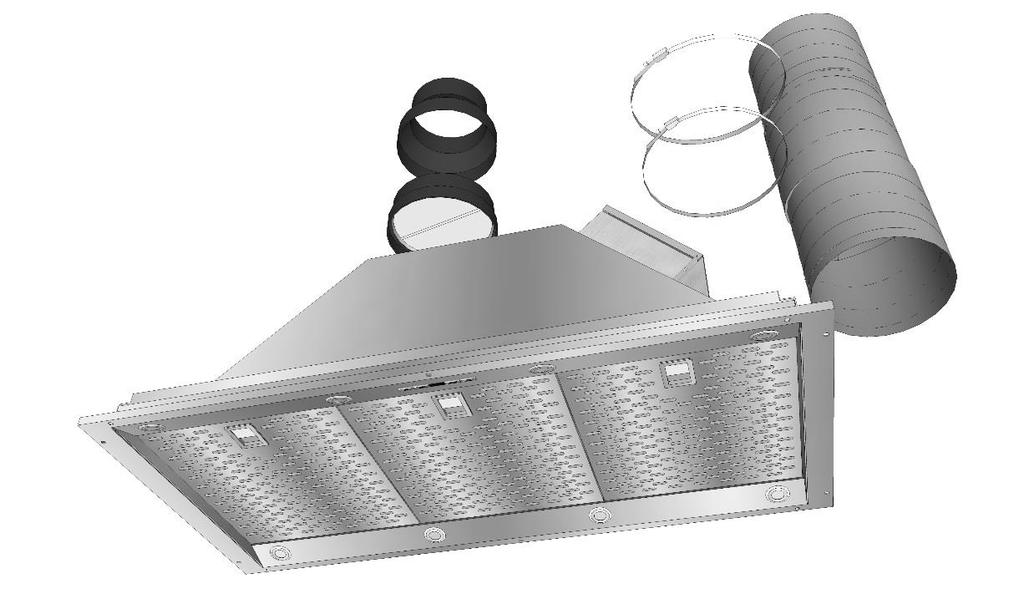

Monteringsanvisning Inbyggnadsprodukter Översikt: 1. Kontrollpanel (Ej Solid) 2. Trumsats - slang och slangklämmor, (tillval). 3. Anslutningsstos med kallrasskydd. 4. Reduktion 150-125 mm. 5.

Vi rekommenderar 160mm ventilationskanal till produkter med separat fläktmotor. Till centralventilation rekommenderas 125mm kanal.

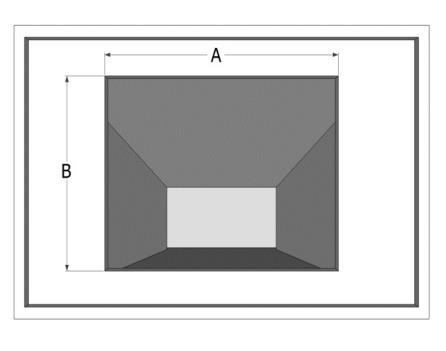

6 Monteringsanvisning Inbyggnadsprodukter Översikt: 1. Kontrollpanel (Ej Solid) 2. Trumsats - slang och slangklämmor, (tillval). 3. Anslutningsstos med kallrasskydd. 4. Reduktion mm. 5. Elektronikbox 6. Fettfilter (6) Att tänka på! Kanaler genom inner- och yttertaksbjälklag samt i kallutrymmen skall vara isolerade. Vi rekommenderar 160mm ventilationskanal till produkter med separat fläktmotor. Till centralventilation rekommenderas 125mm kanal.. Drag alltid ventilationskanaler med så få och så mjuka böjar som möjligt. Börja med att ta upp ett hål i botten på spiskåpan där inbyggnadsprodukten skall monteras. Du finner inbyggnadsmåtten i tabellen till nedanför. Bredd: 50/54 cm* 72 cm 94 cm 116 cm Emir *54cm A: 450 mm B: 325 mm A: 670 mm B: 325 mm A: 890 mm B: 325 mm Enigma *50cm A: 465 mm B: 338 mm A: 675 mm B: 338 mm A: 905 mm B: 338 mm A: 1125 mm B: 338 mm 6

Anslut elkontakten. Lyft upp inbyggnadsfläkten/filtret och tryck fast anslutningsstosen på produktens stos.

7 Förbered trumsatsen så att slangen har rätt längd. Slangen bör nå ner till kupans undersida. Skruva sedan fast slangen på ventilationskanalen. Montera anslutningsstosen med kallrasskyddet på ventilationsslangen. Anslut elkontakten. Lyft upp inbyggnadsfläkten/filtret och tryck fast anslutningsstosen på produktens stos. Skruva fast inbyggnadsprodukten i kupans botten. Gör en funktionskontroll. (starta motorn och tänd ljuset) Produkten är nu monterad och färdig att tas i bruk. * 7

Monteringsanvisning Diskret & Subtil Översikt: 1. Trumsats, (tillval). 2. Kallrasskydd 3. Utvikbar Glasskärm 4. Nedre skorsten 5. Övre skorsten 6. Vinkelbeslag 7.

Kanaler genom inner- och yttertaksbjälklag samt i kallutrymmen skall vara isolerade Vi rekommenderar 160mm ventilationsrör till spiskåpor med separat kanal.

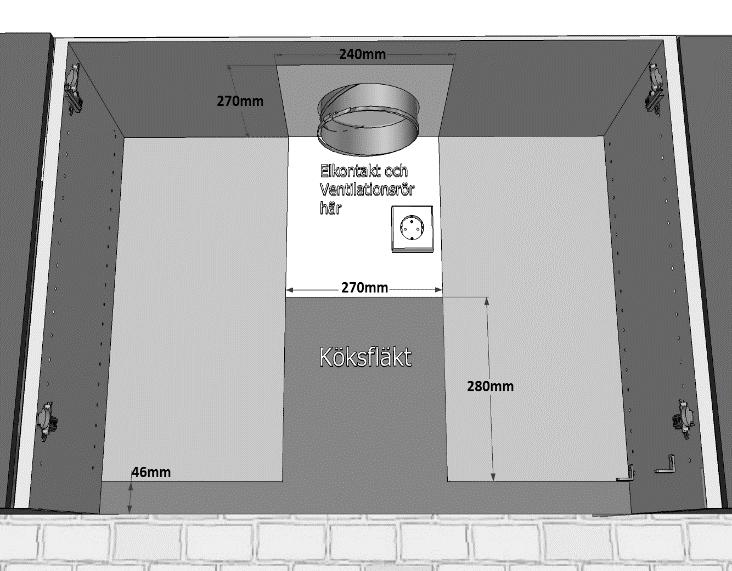

8 Monteringsanvisning Diskret & Subtil Översikt: 1. Trumsats, (tillval). 2. Kallrasskydd 3. Utvikbar Glasskärm 4. Nedre skorsten 5. Övre skorsten 6. Vinkelbeslag 7. Skorstensbleck (5) (4) (1) (2) (6) Att tänka på! Diskret monteras under överskåp som har en undersida. Subtil monteras i överskåp som inte har något bottenstycke. Kåpan ersätter bottenskivan i skåpet. Kanaler genom inner- och yttertaksbjälklag samt i kallutrymmen skall vara isolerade Vi rekommenderar 160mm ventilationsrör till spiskåpor med separat kanal. Till centralventilation används 125mm kanal. Drag alltid ventilationskanaler med så få och så mjuka böjar som möjligt. (3) 8 Drag fram ett jordat vägguttag, förskjutet några centimeter åt ena sidan enligt skiss. Uttaget måste få plats inom markerat område. Drag fram ventilationskanalen i centrum av skåpet för att undvika onödiga böjar..

Endast Diskret. Tag upp ett hål i botten av skåpet.

eluttag och placera det 2-4cm vid sidan om centrum.

Lyft försiktigt upp köksfläkten i skåpet Diskret lyfts upp emot skåpets undersida.

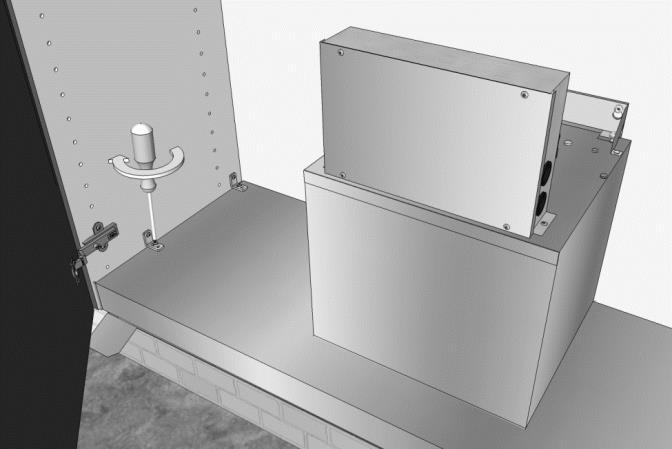

9 Endast Diskret. Tag upp ett hål i botten av skåpet. 295 mm djupt x 544, 644, 744 eller 844 mm långt (längden beror på kupans bredd) Drag fram ett eluttag och placera det 2-4cm vid sidan om centrum. Diskret har en frontplåt som skruvas bort innan montering. Endast Subtil. Mät upp en centrumlinje i skåpet. Skruva fast skorstensblecket centrerat, ett par millimeter från skåpets innertak. Lyft försiktigt upp köksfläkten i skåpet Diskret lyfts upp emot skåpets undersida. Subtil kupans undersida ska ligga i nivå med skåpets underkant. Märk upp hålen för vinkelbeslagen i skåpssidorna. OBS! Om skåpen är hantagslösa, med luckor som sticker ner i framkant måste kåpan sänkas så att glasskivan går fritt. Skruva fast vinkelbeslagen i skåpssidorna. 9

Lyft upp kupan och skruva fast den i vinkelbeslagen.

att glappet mellan skåp och kupa försvinner.

Anslut sedan den jordade stickkontakten (B).

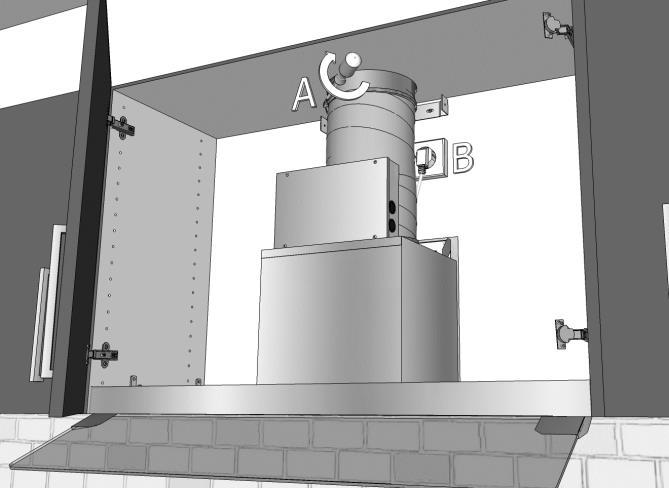

10 Lyft upp kupan och skruva fast den i vinkelbeslagen. Skruva tillbaka Diskret frontplåt så att skåpets undersida trycks ner mot kupan, så att glappet mellan skåp och kupa försvinner. Anslut köksfläkten till ventilationskanalen (A). Anslut sedan den jordade stickkontakten (B). Gör en funktionskontroll av köksfläkten (starta motorn och tänd ljuset). Endast Subtil. Skruva fast den övre skorstenen (5) i skorstensblecket. Endast Diskret. Ställ in plåtbeklädnaden i skåpet för att dölja fläkthus och elektronik. 10

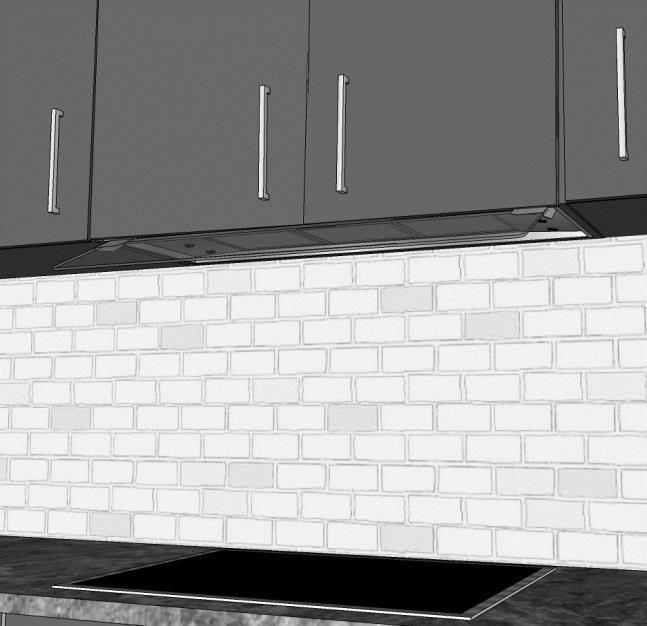

11 Endast Subtil. Ställ den undre skorstenen på plats. Skorstenen skall häkta in bakom den övre skorstenens bakkant. Köksfläkten är nu färdig att användas. 11

InHouse skåpsmodell Grundprincipen när man monterar sitt InHouse

möjligt. Då kolfiltret fungerar bättre med kall luft.

Uppåt blåsande montage Såga/borra ett runt hål i skåpets lock

Montera fast luftspridaren högst upp i skåpet så att stosen

Anslut luftslangen mellan spiskåpan och luftspridaren.

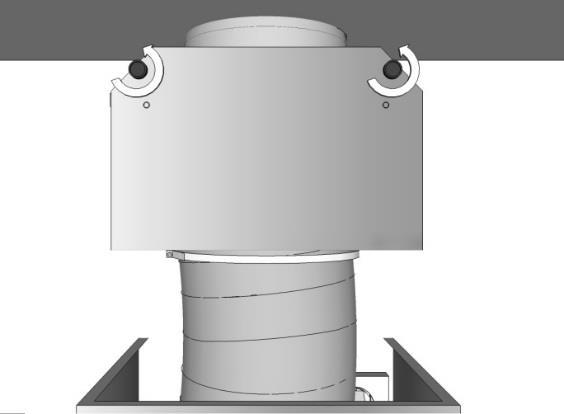

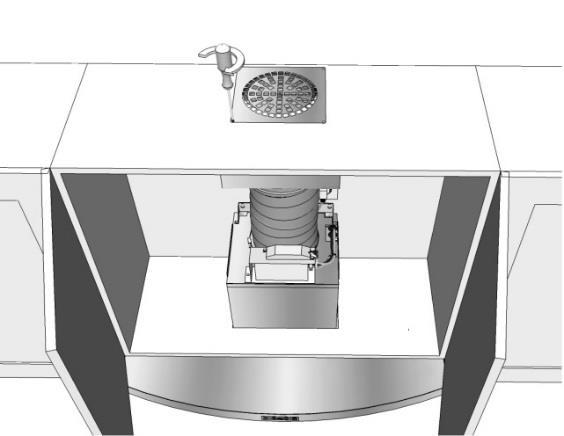

12 InHouse skåpsmodell Grundprincipen när man monterar sitt InHouse system är att försöka montera kolfilterkasetten så högt upp som möjligt. Då kolfiltret fungerar bättre med kall luft. Lämplig placering i ett överskåp varierar dock beroende på: Skåpets invändiga höjd. Om luften skall ledas ur skåpets tak, sida eller front. Uppåt blåsande montage Såga/borra ett runt hål i skåpets lock ovanför InHouse luftspridaren, (Diameter ca 154 mm). Montera fast luftspridaren högst upp i skåpet så att stosen sticker upp i hålet. Anslut luftslangen mellan spiskåpan och luftspridaren. Skruva fast avluftsgallret ovanpå skåpet. Lossa fingerskruvarna på luftspridaren och lyft av locket.. 12 Stoppa in kolfilterkasetten i luftspridaren. Haka fast locket i underkant och skruva sedan fast med fingerskruvarna.

Ställ skyddskåpan på plats. Frontblåsande/sidoblåsande montage.

luftspridaren monteras lägre för att lämna plats åt luftslangen.

spiskåpans fläktstos som möjligt. Kontrollera elkontaktens placering.

13 Ställ skyddskåpan på plats. Frontblåsande/sidoblåsande montage.. Om luften skall ledas ut genom skåpets front eller sida måste luftspridaren monteras lägre för att lämna plats åt luftslangen. Vid invändiga skåpshöjder lägre än 700mm måste den monteras så nära spiskåpans fläktstos som möjligt. Kontrollera elkontaktens placering. Vid montering med låga skåpshöjder måste den placeras ovanför luftspridaren. 13

14 Fjäråskupan AB Flygfältsgatan 26 Telefon E-post Torslanda Telefax
