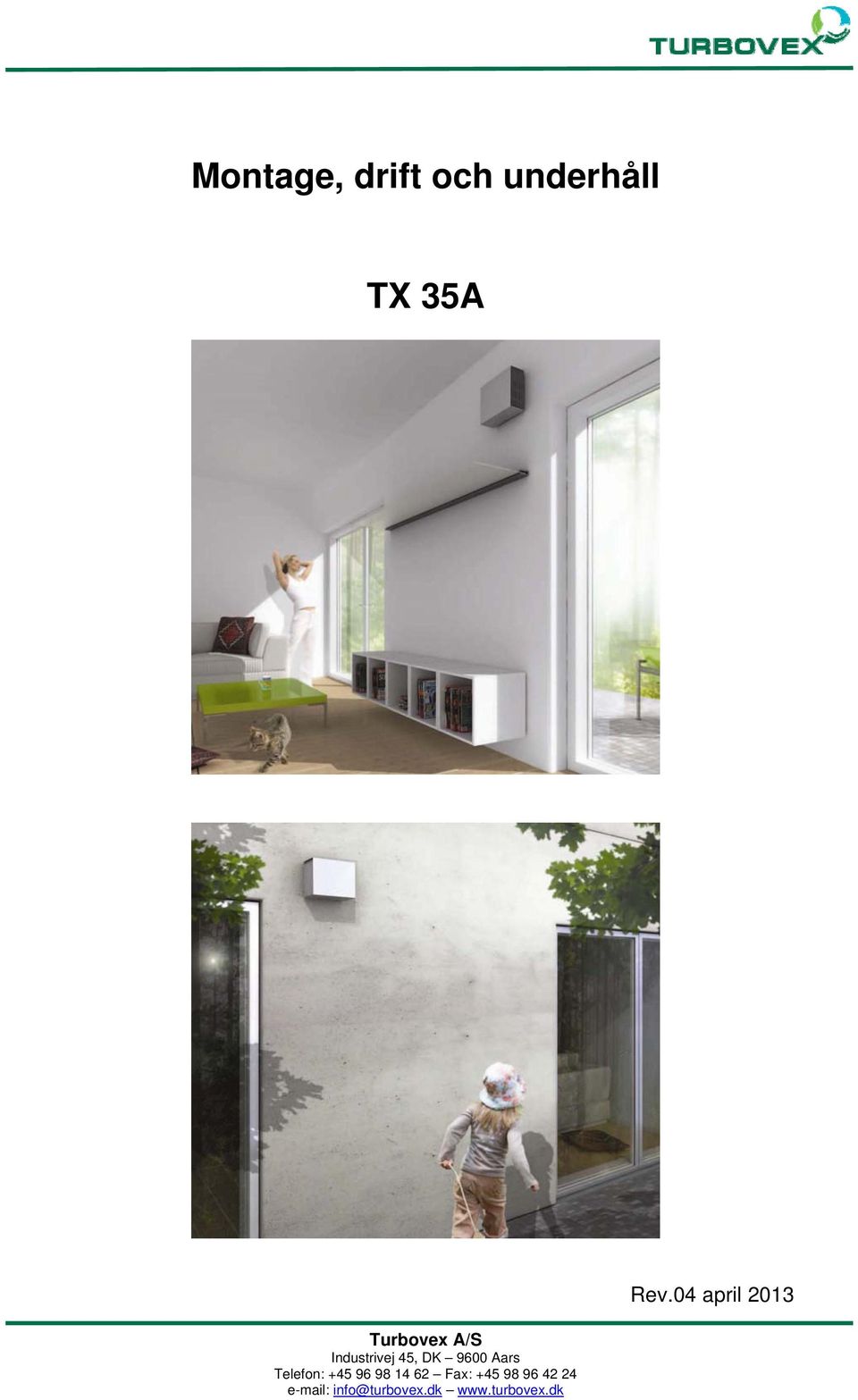

1 Montage, drift och underhåll TX 35A Rev.04 april 2013 Side 1 af 18

2 1.0.0 Innehåll INNEHÅLL ILLUSTRATIONER ALLMÄN INFORMATION FÖRORD ANVÄNDNINGSOMRÅDEN LEVERANSOMFATTNING FUNKTIONSPRINCIP MONTAGE MÅTTRITNING VÄRMEVÄXLAREN INVÄNDIG LÅDA UTVÄNDIG LÅDA TX 35A, KOMPLETT PLACERING MINIAVSTÅND MONTAGE ANLÄGGNING ELANSLUTNING ANSLUTNING AV KRETSKORTET TEKNISKA SPECIFIKATIONER ANLÄGGNING SERVICE FILTERBYTE RENGÖRNING AV VÄXLAREN BETJÄNING STANDARD PRINT FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Illustrationer FIGUR 1 LEVERANSOMFATTNING MED FÖRLÄNGNINGSRÖR... 3 FIGUR 2 FUNKTIONSPRINCIP... 4 FIGUR 3 MÅTTRITNING FÖR VÄXLAREN... 5 FIGUR 4 MÅTTRITNING INVÄNDIG ENHET... 5 FIGUR 5 MÅTTRITNING PÅ UTVÄNDIG LÅDA... 6 FIGUR 6 TX 35A KOMPLETT... 6 FIGUR 7 UTVÄNDIG PLACERING... 7 FIGUR 8 INVÄNDIG PLACERING... 7 FIGUR 9 MINIAVSTÅND FRÅN VÄGGENOMFÖRINGENS CENTER... 8 FIGUR 10 EL-DIAGRAM FIGUR 11 TEKNISK SPECIFIKATIONSDIAGRAM FIGUR 12 BETJÄNING ( JUSTERING ) Side 2 af 18

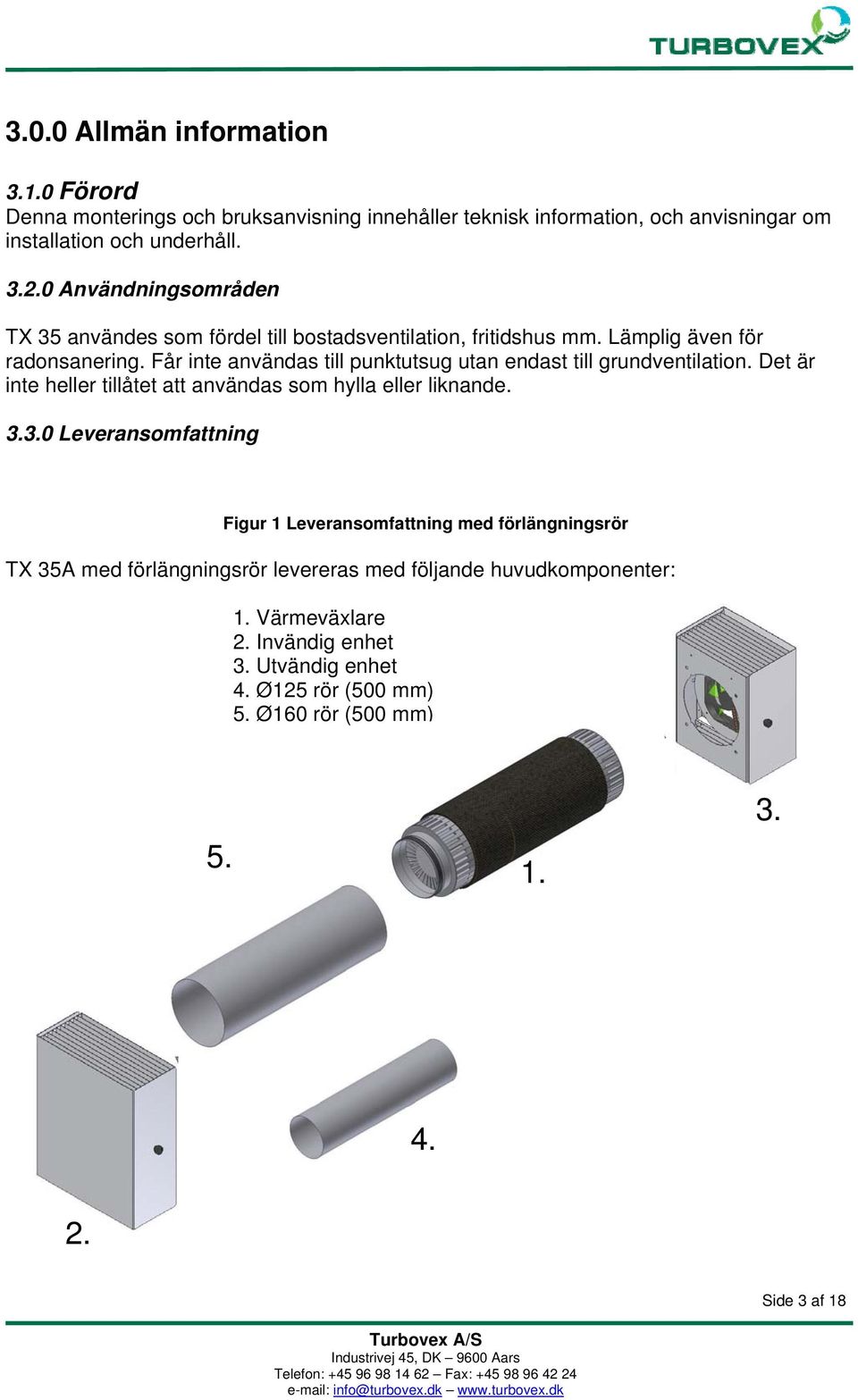

3 3.0.0 Allmän information Förord Denna monterings och bruksanvisning innehåller teknisk information, och anvisningar om installation och underhåll Användningsområden TX 35 användes som fördel till bostadsventilation, fritidshus mm. Lämplig även för radonsanering. Får inte användas till punktutsug utan endast till grundventilation. Det är inte heller tillåtet att användas som hylla eller liknande Leveransomfattning Figur 1 Leveransomfattning med förlängningsrör TX 35A med förlängningsrör levereras med följande huvudkomponenter: 1. Värmeväxlare 2. Invändig enhet 3. Utvändig enhet 4. Ø125 rör (500 mm) 5. Ø160 rör (500 mm) Side 3 af 18

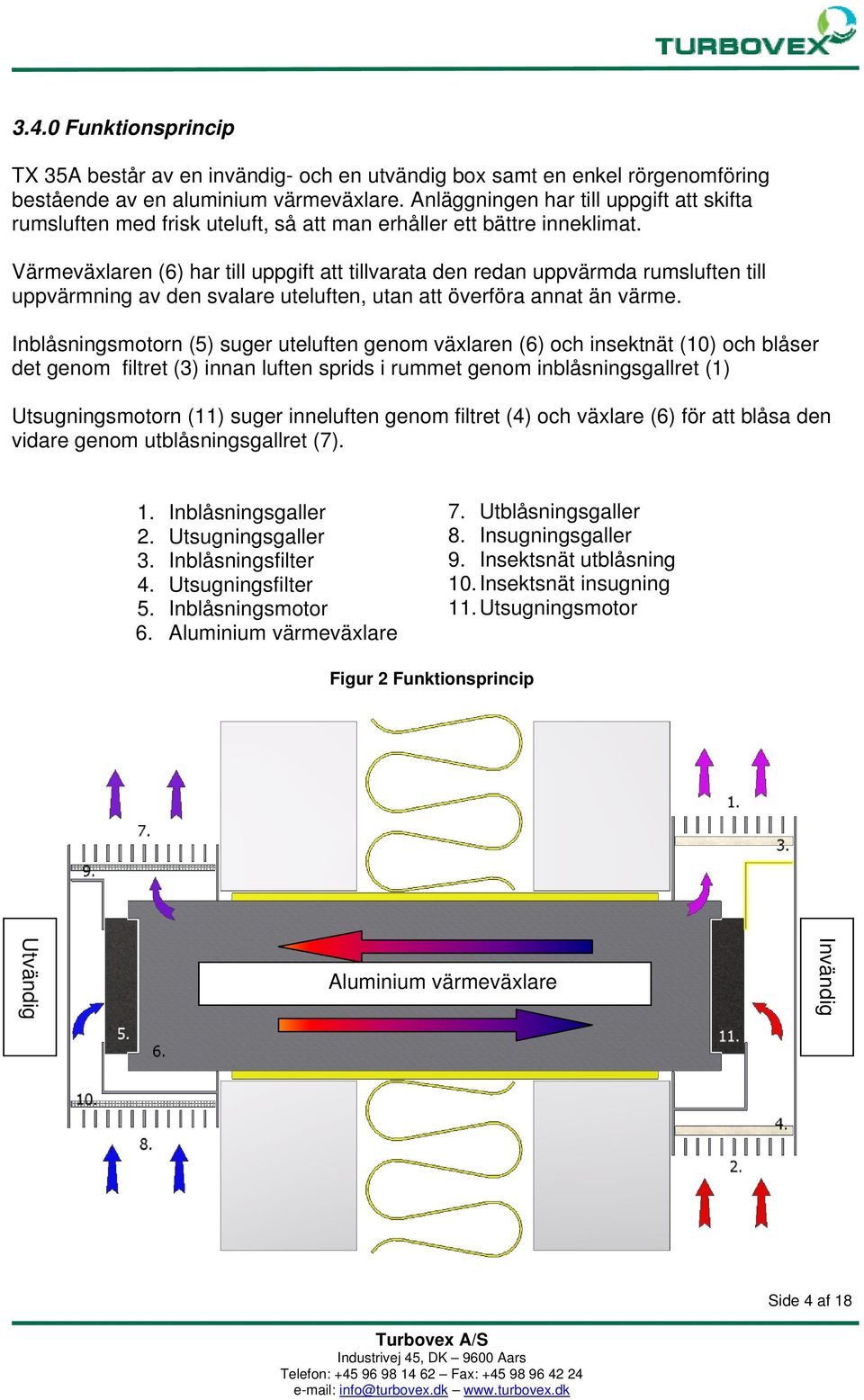

4 3.4.0 Funktionsprincip TX 35A består av en invändig- och en utvändig box samt en enkel rörgenomföring bestående av en aluminium värmeväxlare. Anläggningen har till uppgift att skifta rumsluften med frisk uteluft, så att man erhåller ett bättre inneklimat. Värmeväxlaren (6) har till uppgift att tillvarata den redan uppvärmda rumsluften till uppvärmning av den svalare uteluften, utan att överföra annat än värme. Inblåsningsmotorn (5) suger uteluften genom växlaren (6) och insektnät (10) och blåser det genom filtret (3) innan luften sprids i rummet genom inblåsningsgallret (1) Utsugningsmotorn (11) suger inneluften genom filtret (4) och växlare (6) för att blåsa den vidare genom utblåsningsgallret (7). 1. Inblåsningsgaller 2. Utsugningsgaller 3. Inblåsningsfilter 4. Utsugningsfilter 5. Inblåsningsmotor 6. Aluminium värmeväxlare 7. Utblåsningsgaller 8. Insugningsgaller 9. Insektsnät utblåsning 10. Insektsnät insugning 11. Utsugningsmotor Figur 2 Funktionsprincip Utvändig Aluminium värmeväxlare Invändig Side 4 af 18

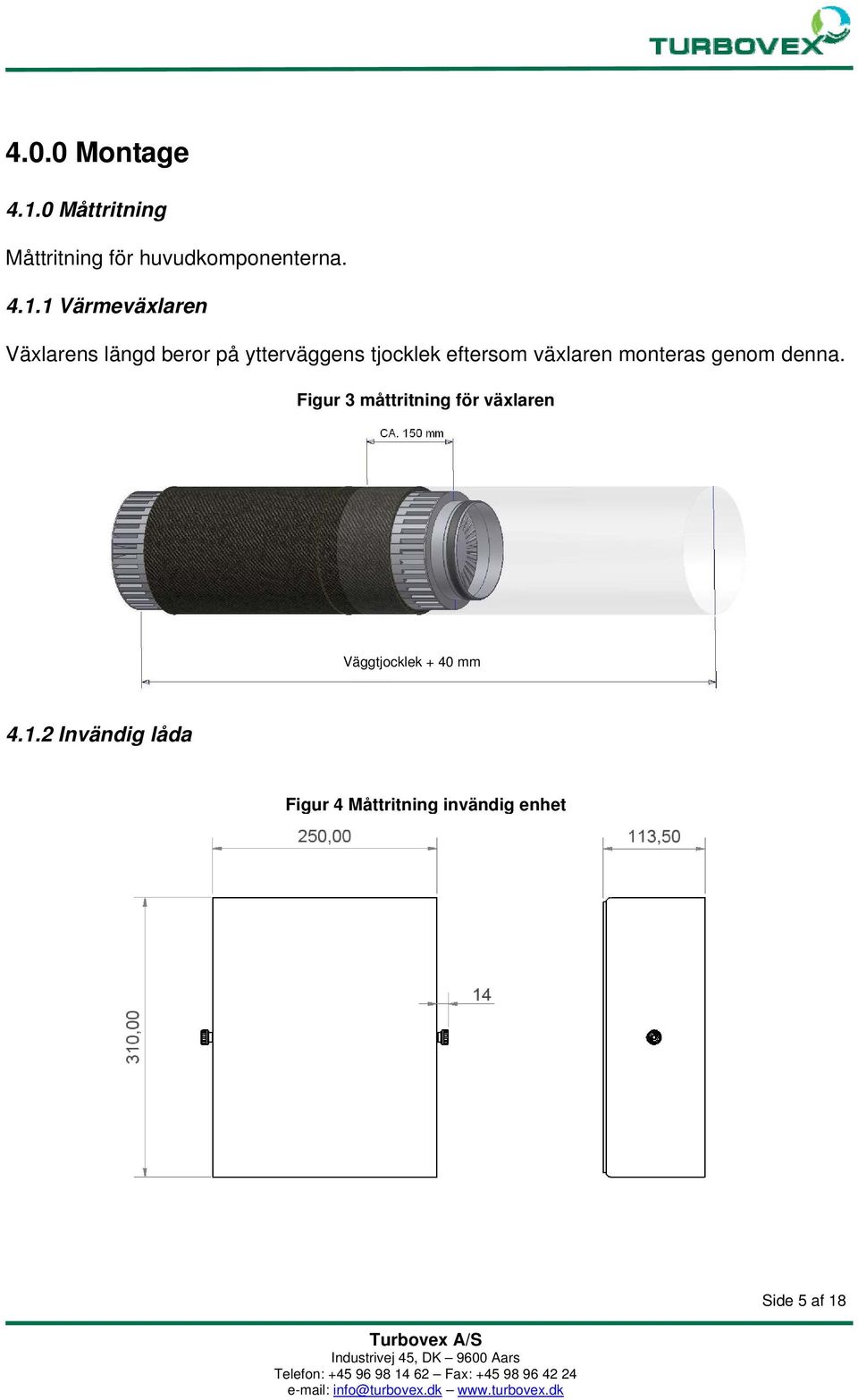

5 4.0.0 Montage Måttritning Måttritning för huvudkomponenterna Värmeväxlaren Växlarens längd beror på ytterväggens tjocklek eftersom växlaren monteras genom denna. Figur 3 måttritning för växlaren Väggtjocklek + 40 mm Invändig låda Figur 4 Måttritning invändig enhet Side 5 af 18

6 4.1.3 Utvändig låda Figur 5 Måttritning på utvändig låda TX 35A, komplett Avståndet är variabelt fra mm, tillpassat med förlängningsrör. Figur 6 TX 35A komplett Invändig Utvändig Side 6 af 18

7 4.2.0 Placering Anläggningens utvändiga del ska monteras i horisontellt läge, med lamellerna på sidan, för att hindra regnvatten och annat att komma in i anläggningen och skada motor och värmeväxlare. Figur 7 Utvändig placering Utomhus Ska monteras horisontellt Den invändiga delen ska monteras horisontalt. Detta för att säkra att inblåsningsluften vågrätt följer väggen för att undvika drag. Montera anläggningen så att inblåsningsluften får största möjliga plats. Det vågräta montaget gör att man även undviker kortslutning mellan luftströmmarna. Figur 8 Invändig placering Inomhus horisontell för mest utrymme för inblåsningsluften Side 7 af 18

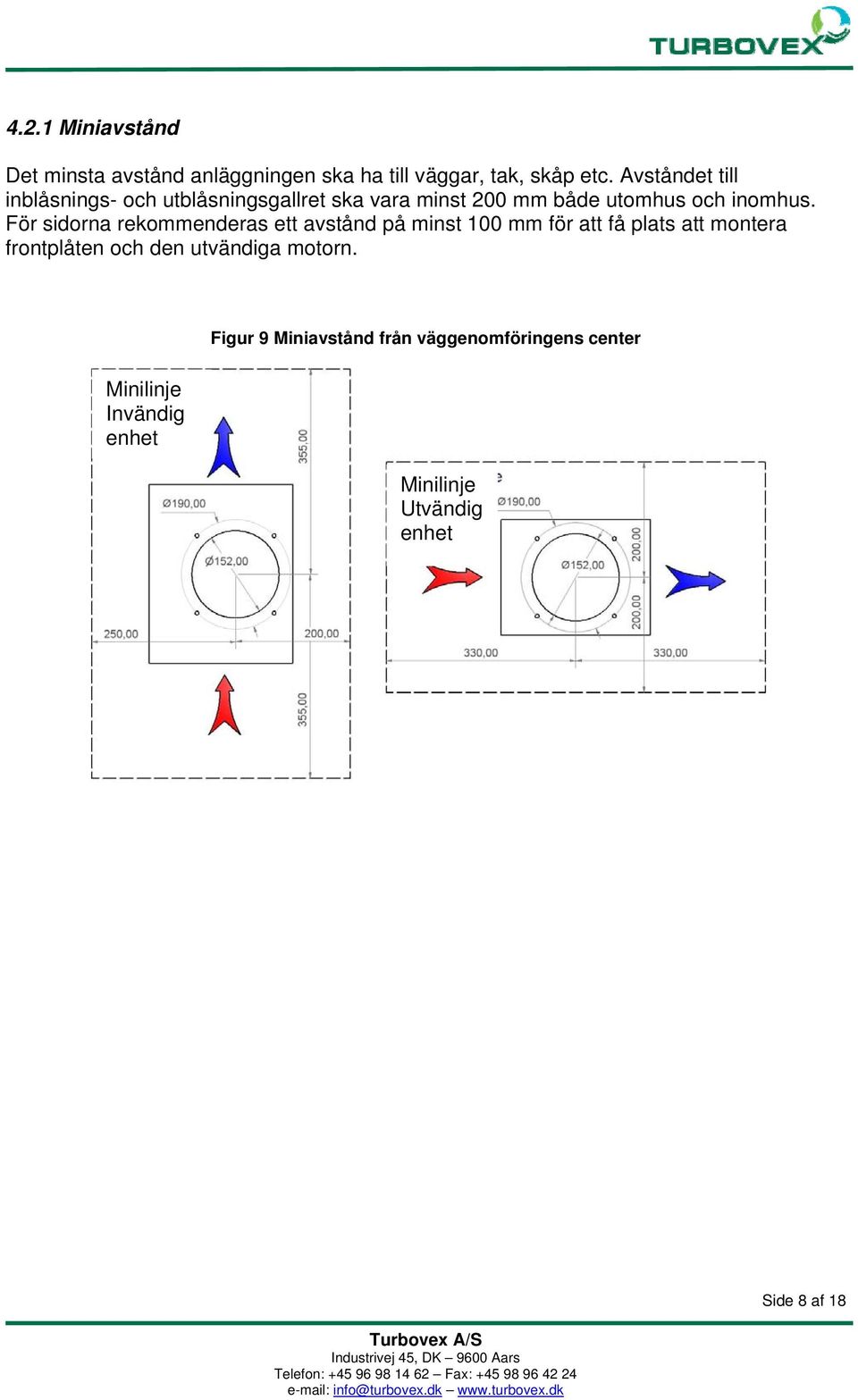

8 4.2.1 Miniavstånd Det minsta avstånd anläggningen ska ha till väggar, tak, skåp etc. Avståndet till inblåsnings- och utblåsningsgallret ska vara minst 200 mm både utomhus och inomhus. För sidorna rekommenderas ett avstånd på minst 100 mm för att få plats att montera frontplåten och den utvändiga motorn. Figur 9 Miniavstånd från väggenomföringens center Minilinje Invändig enhet Minilinje Utvändig enhet Side 8 af 18

9 4.3.0 Montage anläggning Innan montaget påbörjas är det viktigt att kontrollera att anläggningen är rätt placerad i förhållande till luftströmmarna och minimåtten ( se avsnitt miniavstånd ) Ett hål på ca Ø 170 borras genom ytterväggen. ( Minst 165 mm. ) Ø165 til Ø170 När hålet är borrat mäts väggens tjocklek. Det grövre röret (Ø 160) ska tillskäras så att det passar till den aktuella väggtjockleken. Röret ska trycks över växlaren så att det sticker in 150 mm.den totala längden blir då: Väggtjocklek + 40 mm Väggtjocklek + 40 mm Side 9 af 18

10 Växlaren förs in genom väggen så att växlaren sticker ut 40 mm från väggen på insidan. Växlaren vändes så att elkontakten sticker ut på insidan av väggen. Observera! Växlaren vrides så att elkabeln ligger upptill Viktigt! Utvändigt ska det tillpassade röret tätas mot väggen. Det ska tätas runt om på växlaren både utvändigt och invändigt. Glöm inte se till att elkabeln sticker ut på båda sidor av väggen. Använd eventuellt den extra kabeln att förlänga ledningen på utsidan. Det mindre röret ( 125 mm ) ska tillskäras så att det sticker ut 60 mm från väggen när det trycks in på ringen som sitter fast på växlaren. Side 10 af 18

11 Utvändig enhet: - Fronten borttages med hjälp av de 2 st. skruvar som sitter på sidan. - Motorplattan borttages med hjälp av de 4 st. skruvar som syns vid borttagandet av fronten. 4 x skruvar Fingerskruvar Utvändig enhet: - Lådan monteras på väggen med de 4 st. skruvarna - Utvändig enhet: - Motorerna kopplas samman med kabeln vilken sitter på växlaren. - Motorplattan tryckes in i det mindre röret (Ø 125) och fastsättes med de 4 st. skruvarna i sidan av enheten. - Fronten monteras med de 2st. skruvarna i sidan. Side 11 af 18

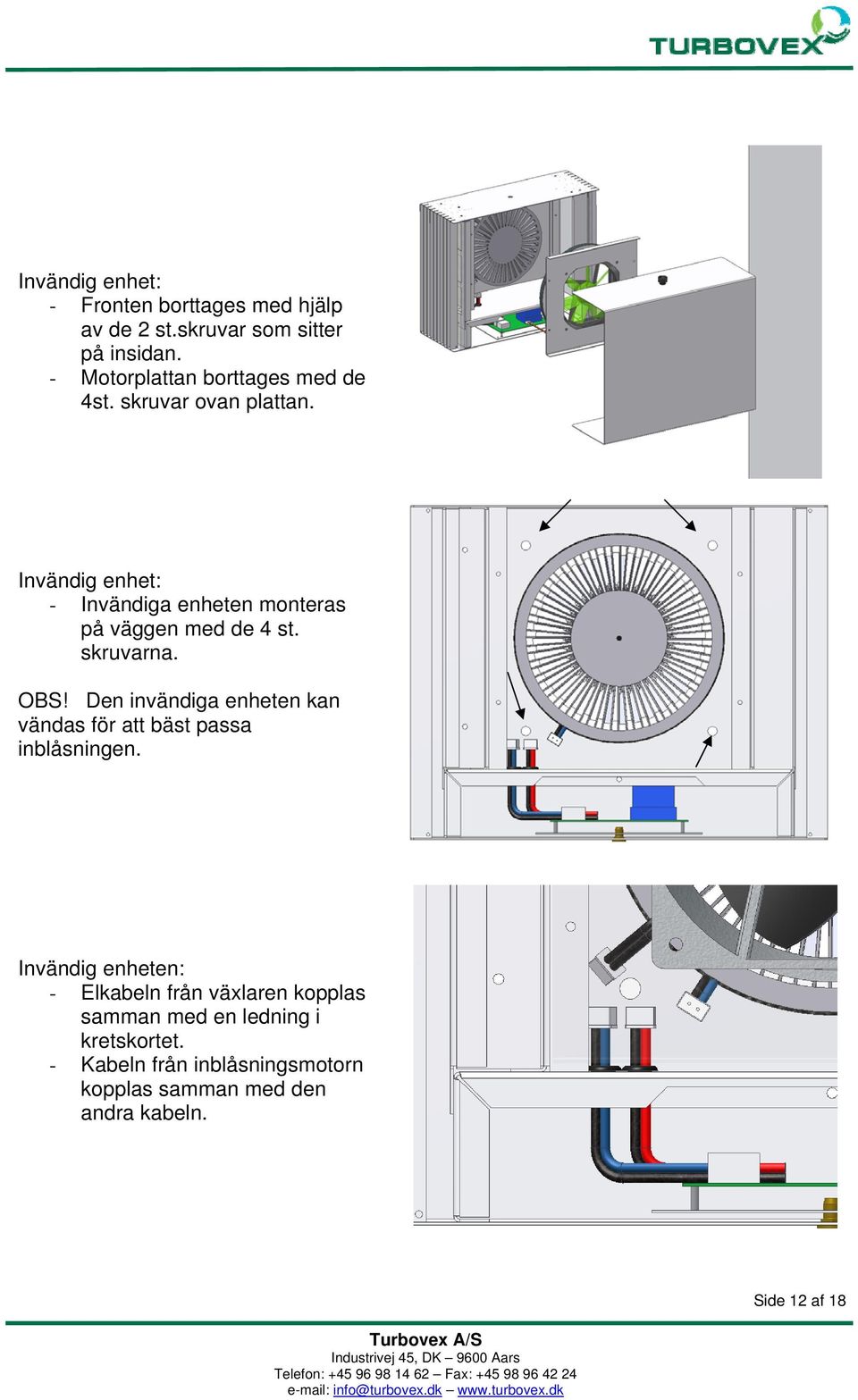

12 Invändig enhet: - Fronten borttages med hjälp av de 2 st.skruvar som sitter på insidan. - Motorplattan borttages med de 4st. skruvar ovan plattan. Invändig enhet: - Invändiga enheten monteras på väggen med de 4 st. skruvarna. OBS! Den invändiga enheten kan vändas för att bäst passa inblåsningen. Invändig enheten: - Elkabeln från växlaren kopplas samman med en ledning i kretskortet. - Kabeln från inblåsningsmotorn kopplas samman med den andra kabeln. Side 12 af 18

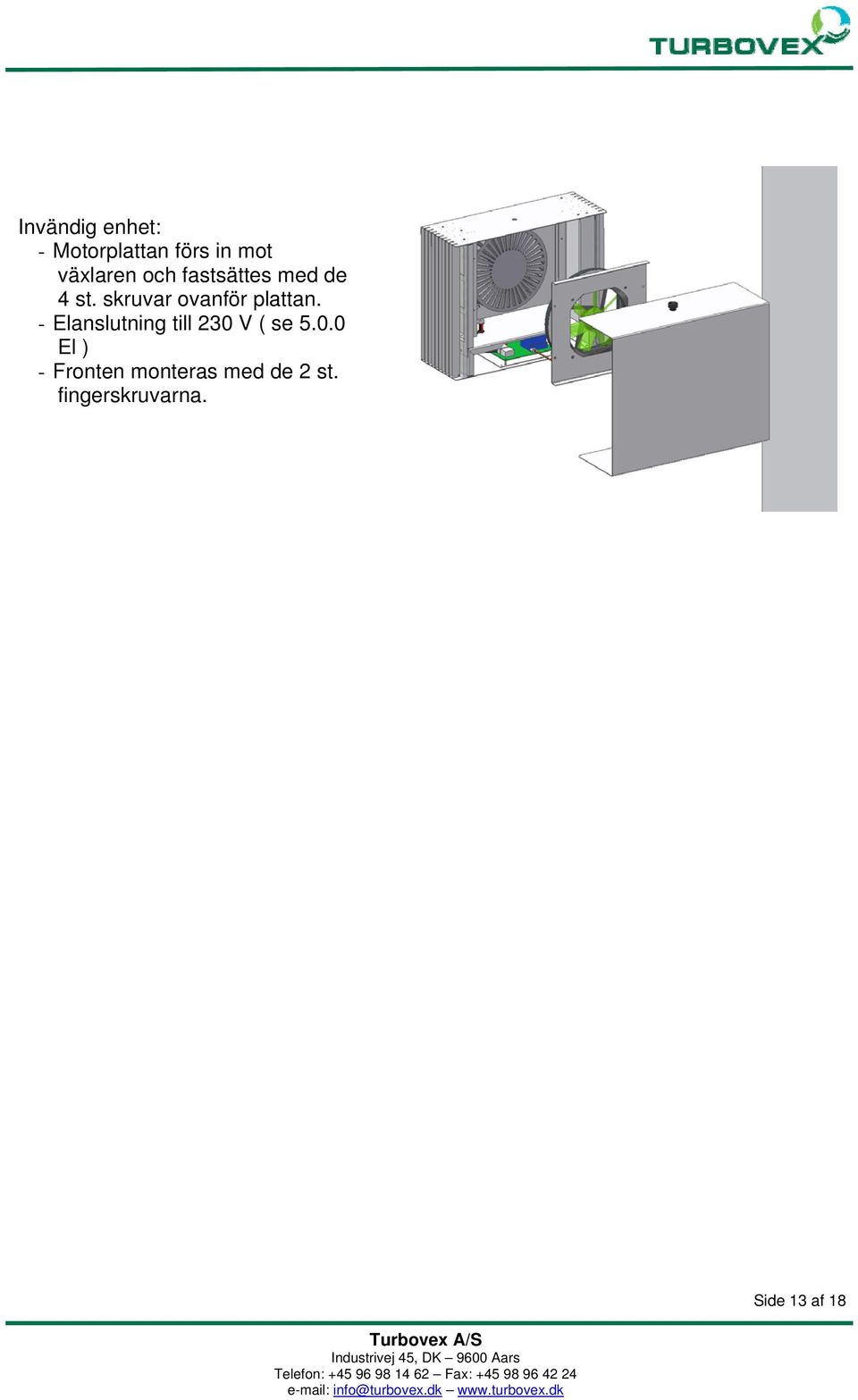

13 Invändig enhet: - Motorplattan förs in mot växlaren och fastsättes med de 4 st. skruvar ovanför plattan. - Elanslutning till 230 V ( se El ) - Fronten monteras med de 2 st. fingerskruvarna. Side 13 af 18

14 5.0.0 Elanslutning Anslutning av kretskortet Turbovex TX 35A anslutes med 230 V till kretskortet som finns i den invändiga enheten. Kretskortet kan med fördel frigöras under elanslutningen genom att borttaga de 4 st. skruvar vilka är markerade på bilden.kretskortet kan nu borttagas. Elkabeln föres nu eventuellt ut genom väggen. Avmontering av kretskortet 1 x 230 volt 50 Hz + jord Figur 10 El-diagram Notera! Före anläggningen ska det monteras en arbetsströmbrytare Side 14 af 18

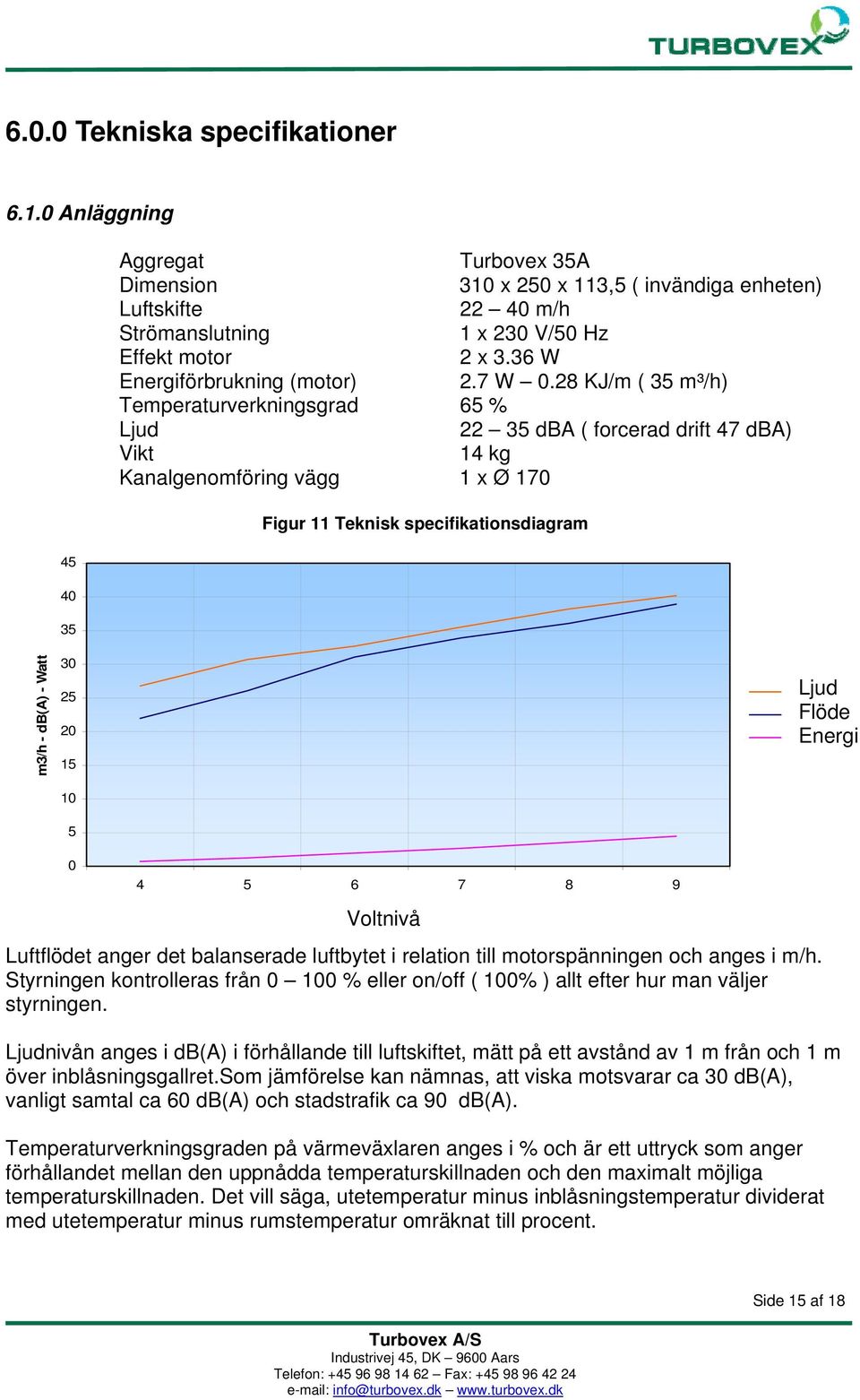

15 6.0.0 Tekniska specifikationer Anläggning Aggregat Turbovex 35A Dimension 310 x 250 x 113,5 ( invändiga enheten) Luftskifte m/h Strömanslutning 1 x 230 V/50 Hz Effekt motor 2 x 3.36 W Energiförbrukning (motor) 2.7 W 0.28 KJ/m ( 35 m³/h) Temperaturverkningsgrad 65 % Ljud dba ( forcerad drift 47 dba) Vikt 14 kg Kanalgenomföring vägg 1 x Ø 170 Figur 11 Teknisk specifikationsdiagram m3/h - db(a) - Watt Ljud Flöde Energi Lyd Flow Energi Volt niveau Voltnivå Luftflödet anger det balanserade luftbytet i relation till motorspänningen och anges i m/h. Styrningen kontrolleras från % eller on/off ( 100% ) allt efter hur man väljer styrningen. Ljudnivån anges i db(a) i förhållande till luftskiftet, mätt på ett avstånd av 1 m från och 1 m över inblåsningsgallret.som jämförelse kan nämnas, att viska motsvarar ca 30 db(a), vanligt samtal ca 60 db(a) och stadstrafik ca 90 db(a). Temperaturverkningsgraden på värmeväxlaren anges i % och är ett uttryck som anger förhållandet mellan den uppnådda temperaturskillnaden och den maximalt möjliga temperaturskillnaden. Det vill säga, utetemperatur minus inblåsningstemperatur dividerat med utetemperatur minus rumstemperatur omräknat till procent. Side 15 af 18

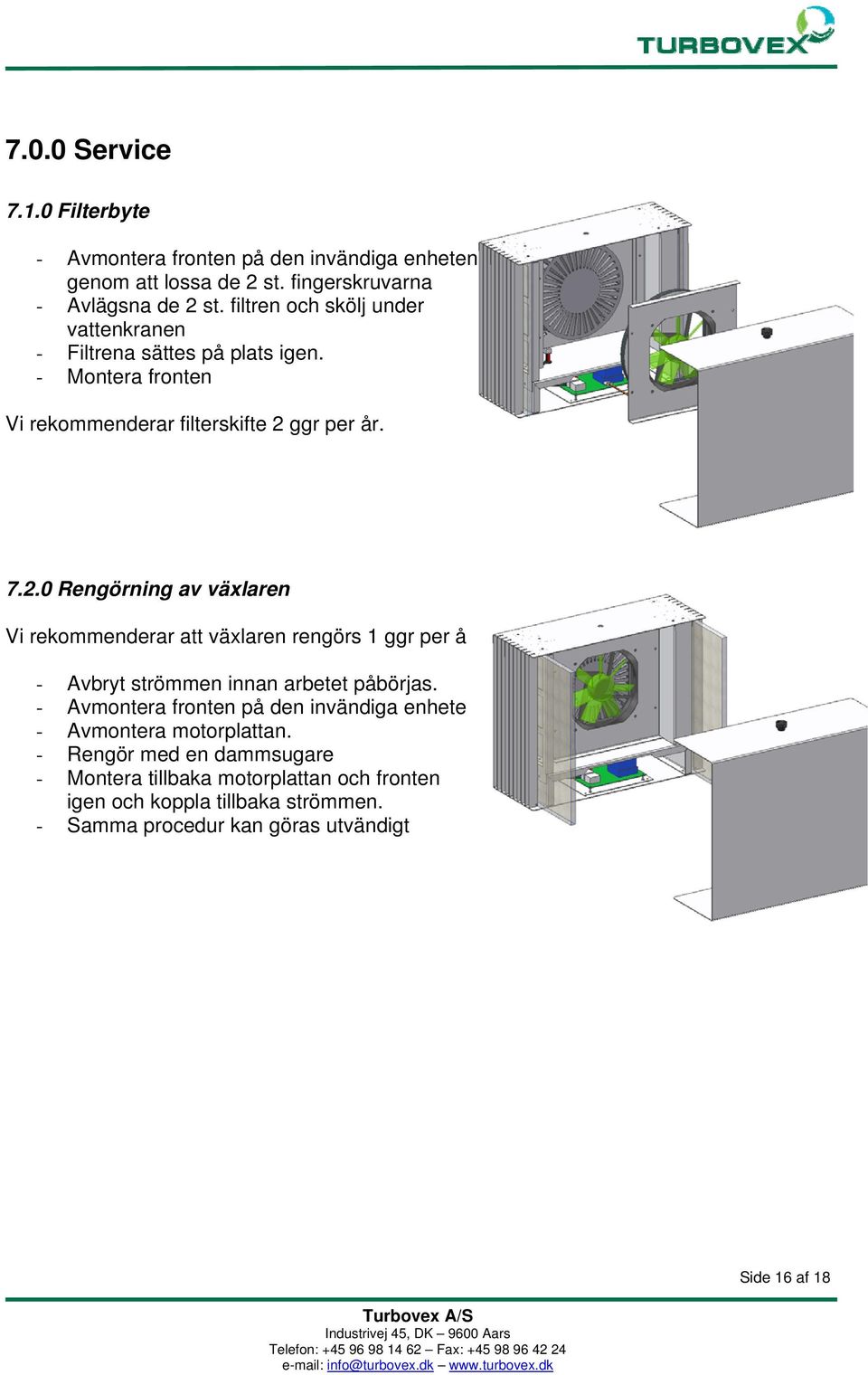

16 7.0.0 Service Filterbyte - Avmontera fronten på den invändiga enheten genom att lossa de 2 st. fingerskruvarna - Avlägsna de 2 st. filtren och skölj under vattenkranen - Filtrena sättes på plats igen. - Montera fronten Vi rekommenderar filterskifte 2 ggr per år Rengörning av växlaren Vi rekommenderar att växlaren rengörs 1 ggr per år. - Avbryt strömmen innan arbetet påbörjas. - Avmontera fronten på den invändiga enheten genom att lossa de 2 st. skruvarna. - Avmontera motorplattan. - Rengör med en dammsugare - Montera tillbaka motorplattan och fronten igen och koppla tillbaka strömmen. - Samma procedur kan göras utvändigt Side 16 af 18

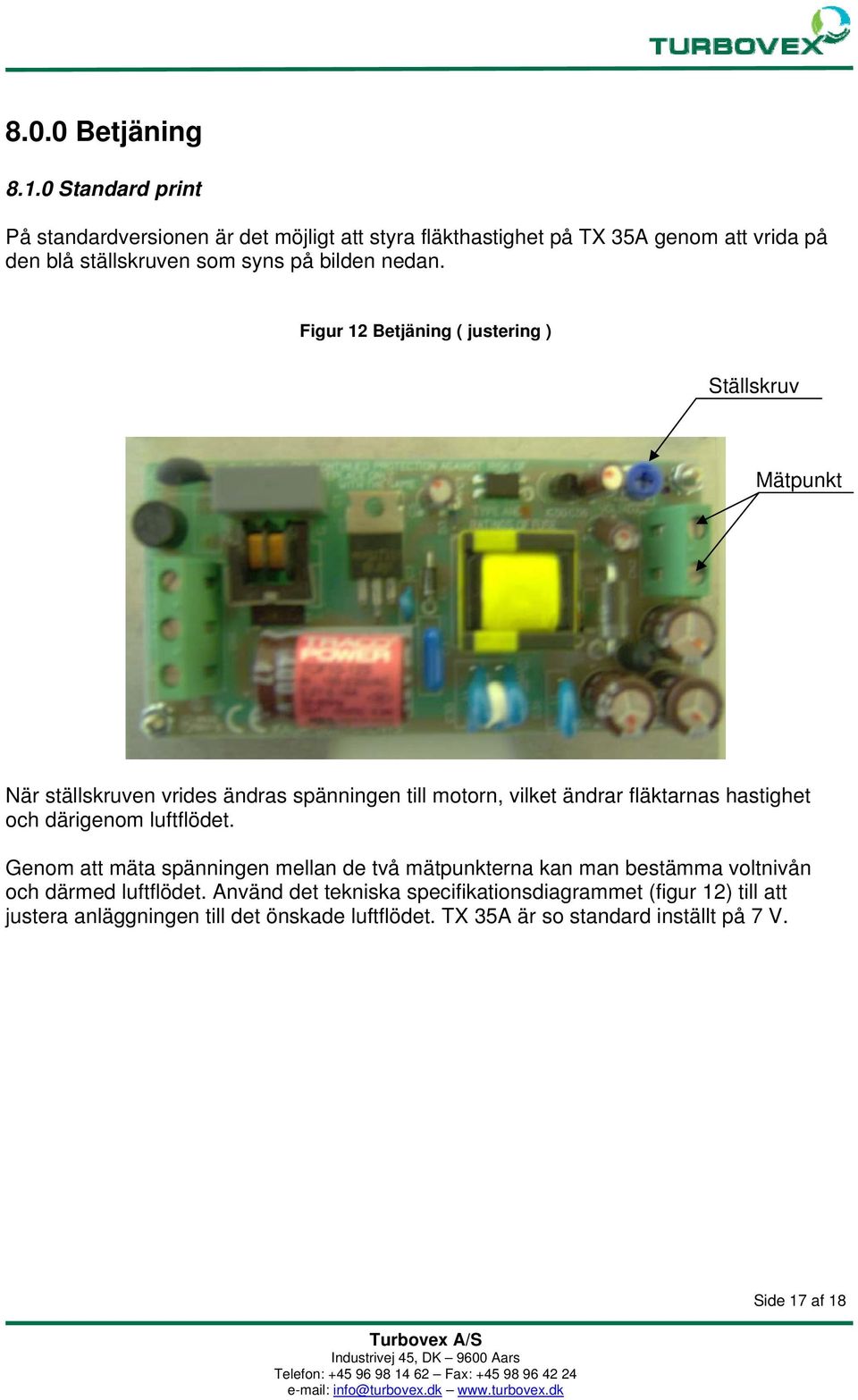

17 8.0.0 Betjäning Standard print På standardversionen är det möjligt att styra fläkthastighet på TX 35A genom att vrida på den blå ställskruven som syns på bilden nedan. Figur 12 Betjäning ( justering ) Ställskruv Mätpunkt När ställskruven vrides ändras spänningen till motorn, vilket ändrar fläktarnas hastighet och därigenom luftflödet. Genom att mäta spänningen mellan de två mätpunkterna kan man bestämma voltnivån och därmed luftflödet. Använd det tekniska specifikationsdiagrammet (figur 12) till att justera anläggningen till det önskade luftflödet. TX 35A är so standard inställt på 7 V. Side 17 af 18

18 9.0.0 Försäkran om överensstämmelse Enligt EU s regler för CE-märkning Side 18 af 18
