Motorventil Installation och underhåll

Transkript

1 Motorventil Installation och underhåll Denna manual är avsedd för Ventiler med serienummer som börjar med 19-. Innan systemet tas i bruk måste denna handbok studeras i detalj. Endast av MEDICVENT auktoriserad personal får utföra reparationer och justeringar på denna utrustning. Vid reparationer får endast MEDICVENT originaldelar användas. MEDICVENT förbehåller sig rätten att utföra ändringar beträffande konstruktion och användning utan föregående meddelande. Rev /BP

2 2

3 Innehåll Säkerhet... 4 Förklaringar... 4 Säkerhet Motorventil... 4 Tekniska data... 5 Systembeskrivning... 6 Avsedd användning... 6 Komponenter och tillbehör... 6 Installation... 7 Anslutning av manöverkabel... 8 Felsökning

4 Säkerhet Förklaringar FARA! VARNING! ANM Innebär risk för skador för patient och användare Innebär risk för skador på utrustning. Använd endast av MEDICVENT levererade och/eller godkända komponenter. Observera! Anvisning måste följas. Anmärkning, hänvisning Säkerhet Motorventil FARA! Motorventilens hölje får inte öppnas, risk för elstötar! Säkerställ att garantiförseglingen ej är bruten. (sida 9). VARNING! VARNING! VARNING! Endast av MEDICVENT auktoriserad personal får utföra reparationer och justeringar på denna utrustning. Vid reparationer får endast MEDICVENT originaldelar användas. Felaktiga mätvärden mellan manöverkabelns ledare kan leda till skador på Motorventilen (sida 8). VARNING! Färgförseglade komponenter får ej lossas. (sida 9). Manöverkabeln måste vara av skärmad typ. För att undvika risken att få jordningsfel i OP-salen så ska manöverkabelns skärm ej anslutas till jord på manöversidan. (page 7). I bottenläget är ventilen inte helt stängd. Detta för att erhålla ett ständigt undertryck i rörsystemet. Innan manöverkabel eller nätkabel får anslutas till ventilen måste reglerpanel (eller det för anläggningen specifika manöverdetaljer) vara inkopplade. Tänk på att försöka erhålla så stort utrymme som möjligt runt ventilen vid inplacering. Rörsystemet måste kunna lossas från ventilen för att kunna bytas ut om detta blir nödvändigt. (sida 7). Motorventilens fabriksgaranti kan komma att ifrågasättas om garanti- eller färgförseglingar är brutna. (sida 9). 4

5 Tekniska data Spänning: Nätanslutning: Säkringar: Effekt: Dimensioner: Vikt: Röranslutning: 230VAC ±10% ( VAC), 50/60Hz 1-fas Apparatintag C14 Apparatintag; 2st 5x20mm 160mAT Styrkrets; 1st 5x20mm 315mA 40W 285x220x150mm (HxLxB) 5,1kg Ø50mm (utvändig) Medicvent AB Pendelgatan 3 SE Umeå SWEDEN 5

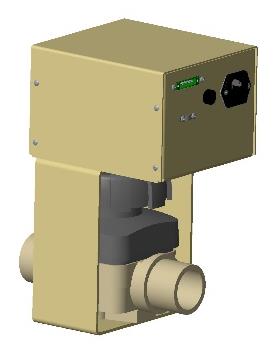

6 Systembeskrivning Avsedd användning Medicvent Motorventil är avsedd att i första hand användas tillsammans med Medicvents Centralsystem. Dess funktion är att reglera flödet i Suguttag i OP-sal. Regleringen av ventilen kan ske med två olika typer av reglerpaneler, steglös eller 3-läges. Ventilen kan också styras med extern signal 0-10V DC. Motorventilen kan användas till andra ändamål om man följer instruktionerna i denna handbok. Komponenter och tillbehör Komponenter markerade med x ingår I paket med artikelnummer A. Komponenter markerade med xx ingår I paket med artikelnummer B Motorventil x/xx Nätkabel x/xx Manöverkabel, skärmad 5x0,2mm² Manöverpanel, 3-läges för DM x Manöverpanel, steglös för rökgas xx Monteringsram för manöverpanel H=34mm Ljuddämpare x/xx Dubbelmuff Ø50mm x/xx Gumminippel Ø50/40mm x/xx

7 Installation Motorventilen är avsedd för montering inomhus i ej fuktig eller aggressiv miljö och skall installeras så att det är möjligt att senare demontera den. Om det finns risk för att ventilen utsätts för yttre föroreningar bör någon typ av skydd installeras. Då rörsystemen installeras skall öppna ändar alltid vara tätade med lock. Innan ventilen ansluts till rörsystemet bör man blåsa rent rörsystemet så att skräp inte kan fastna i ventilen eller i fläkten och orsaka skador. Ventilen ansluts till ett jordat 230V 50Hz uttag med nätkabel. Manöverkabel skall vara en femledad 0,25 mm² kabel med skärm, skärmen ansluts endast på Motorventilen. Manöverkabeln skruvas på hylsdon till motorventilens och manöverpanelens stiftlist. Ljuddämpare monteras mellan ventilen och suguttag. Vid montering direkt mot ventil används dubbelmuff mellan ventil och ljuddämparen. Anslut ventilen till Ø50mm rörsystem med muff. Om ventilen måste monteras i anslutning till OP-sal och det är trångt om utrymme för Ø50 rör kan gumminippel användas för att ansluta Ø40mm rör mellan ljuddämpare och OP-sal. Ljuddämparen kan monteras på annat ställe än direkt på Motorventilen men den måste sitta mellan ventil och suguttag. Den skall kunna lokaliseras för läckagekontroll och eventuellt utbyte. Tänk på att försöka erhålla så stort utrymme som möjligt runt ventilen vid inplacering. Rörsystemet måste kunna lossas från ventilen för att kunna bytas ut om detta blir nödvändigt. Manöverkabeln måste vara av skärmad typ. För att undvika risken att få jordningsfel i OP-salen så ska manöverkabelns skärm ej anslutas till jord på manöversidan. Innan manöverkabel eller nätkabel får anslutas till ventilen måste reglerpanel (eller det för anläggningen specifika manöverdetaljer) vara inkopplade. I bottenläget är ventilen inte helt stängd. Detta för att erhålla ett ständigt undertryck i rörsystemet. Motorventilen manövreras med reglerpanel 3-läges (DM) eller panel steglös (Rökgas). Ventilen kan också manövreras med 0-10V DC över stift 1(+) och 4(-) på hylsdonet. Det är även möjligt att manövrera Motorventilen genom att ansluta den och manöverpanelen till en DUC (dataundercentral). I Motorventilens stängda läge finns det ett litet flöde genom ventilen som säkerställer att ett litet undertryck finns i suguttaget, då man öppnar uttagets lock sugs en liten volym luft in i uttaget så att risken för att kontaminerad luft skall komma in i OP-sal genom suguttaget eliminerats. 7

8 Anslutning av manöverkabel Manöverkabeln mellan Motorventilen och manöverpanelen skruvas I medföljande hylsdon. Hylsdonen monteras i respektive stiftlist på Motorventil och manöverpanel. ANM Hylsdonet till Motorventilen har 5mm delning och hylsdonet till manöverpanelen har 3,8mm delning. Färgordning för samtliga hylsdon: 1. Vit (+) 2. Grå 3. Gul 4. Grön (-) 5. Brun Anslut kablarna enligt bild nedan. Hylsdonet trycks fast i stiftlisten och säkras med skruvarna på hylsdonet. Manöverkabelns skärm skalas fram ca 10mm och kläms fast med medföljande bleck enligt bild. Hylsdon Motorventil Hylsdon Manöverpanel Anslutning av manöverkabelns skärm Innan Motorventilen ansluts till manöverkablage skall nedanstående mätning göras. Använd ett instrument för mätning av motstånd (ohm). Mät kablaget vid Motorventilen mot ansluten manöverpanel i OP-sal enligt nedan. Mät mellan kablar enligt tabellen nedan. Om värdena skiljer sig från dessa värden måste detta åtgärdas (fel inkoppling av kablar) innan kabeln ansluts till Motorventilen. VARNING! Felaktiga mätvärden mellan manöverkabelns ledare kan leda till skador på Motorventilen. Mellan kabel kΩ ±0,5kΩ kΩ ±0,5kΩ beroende av manöverpanelens läge kΩ ±0,5kΩ beroende av manöverpanelens läge (Omvänt mot 1-4) 8

9 Felsökning FARA! VARNING! Motorventilens hölje får inte öppnas, risk för elstötar! Säkerställ att garantiförseglingen ej är bruten Färgförseglade komponenter får ej lossas Motorventilens fabriksgaranti kan komma att ifrågasättas om garanti- eller färgförseglingar är brutna. Om ventilen inte följer inställningar på manöverpanelen (ventilen rör sig inte då potentiometrarna på manöverpanelen justeras), utför följande controller; 1. Kontrollera funktionen med en annan manöverpanel. 2. Kontrollmäta manöverkabeln enligt anvisning på sidan Kontrollera säkringarna i apparatintaget, 2st 5x20mm 160mAT och kontrollera matningsspänning. 4. Kontrollera säkring för styrkrets, 5x20mm 315mAT. 5. Kontakta Medicvent för byte av Motorventil ANM Ha alltid serienummer på utrustningen till hands vid kontakt med Medicvent. Säkring styrkrets Säkringar Apparatintag 9

10 10

11 11

12 Medicvent AB Pendelgatan Umeå Sverige Tel: Fax: E-post: info@medicvent.se 12
