1 Mobil Fläktutrustning Handbok Innan systemet tas i bruk måste denna handbok studeras i detalj. Endast av MEDICVENT auktoriserad personal får utföra reparationer och justeringar på denna utrustning. Vid reparationer får endast MEDICVENT originaldelar användas. MEDICVENT förbehåller sig rätten att utföra ändringar beträffande konstruktion och användning utan föregående meddelande. Serial no: year: Rev

Vid reparationer får endast MEDICVENT originaldelar användas.

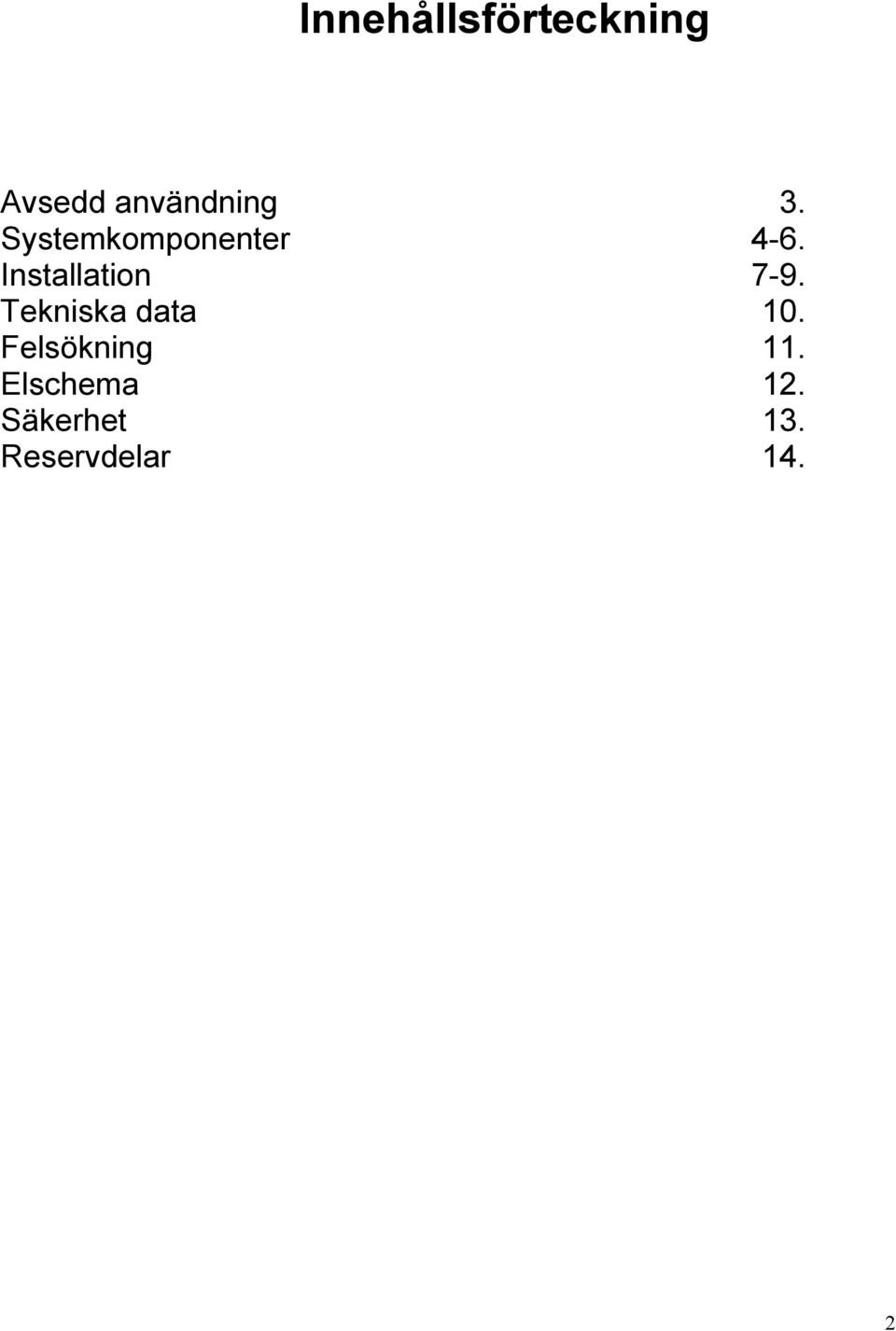

2 Innehållsförteckning Avsedd användning 3. Systemkomponenter 4-6. Installation 7-9. Tekniska data 10. Felsökning 11. Elschema 12. Säkerhet 13. Reservdelar 14. 2

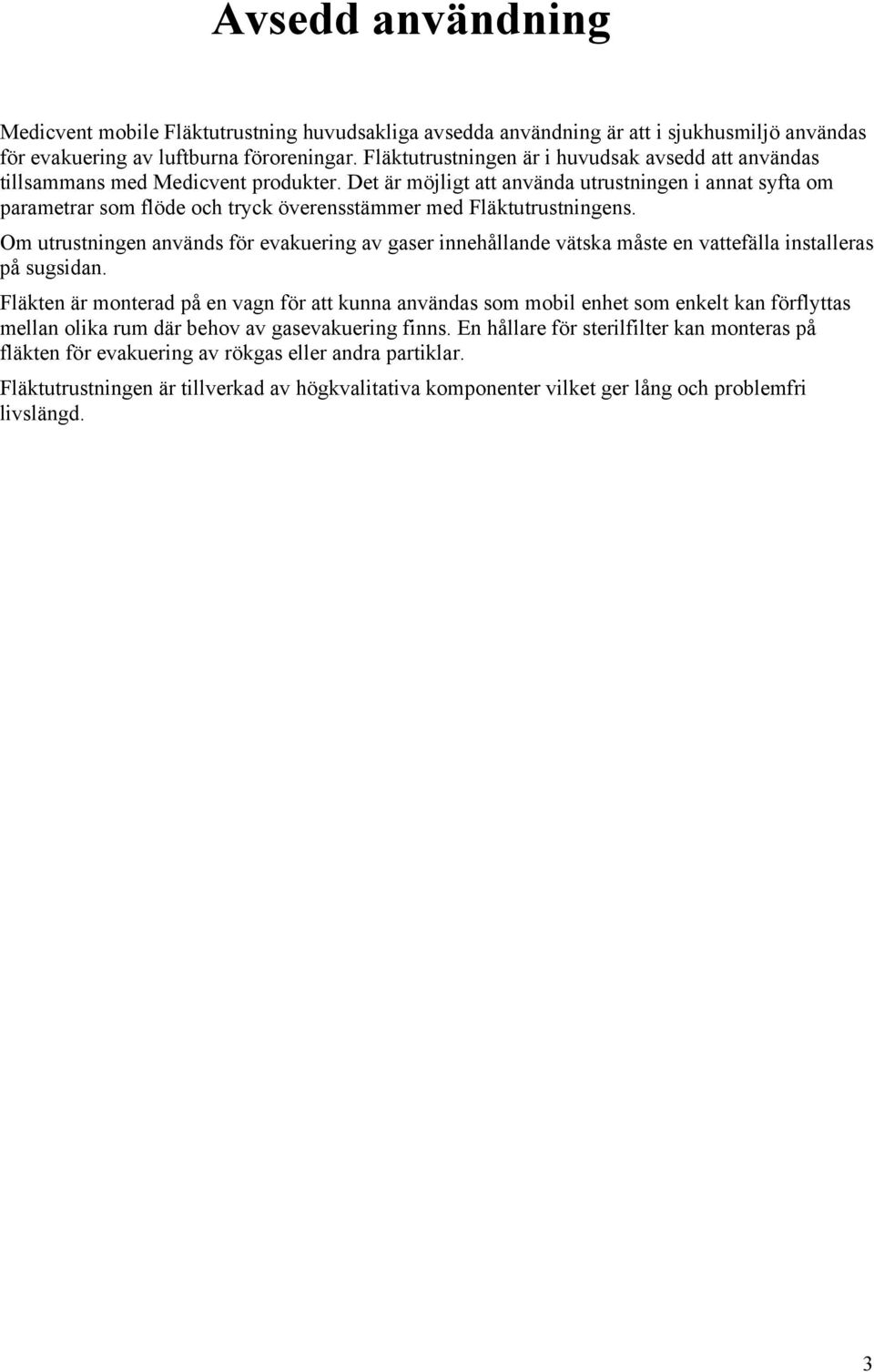

3 Avsedd användning Medicvent mobile Fläktutrustning huvudsakliga avsedda användning är att i sjukhusmiljö användas för evakuering av luftburna föroreningar. Fläktutrustningen är i huvudsak avsedd att användas tillsammans med Medicvent produkter. Det är möjligt att använda utrustningen i annat syfta om parametrar som flöde och tryck överensstämmer med Fläktutrustningens. Om utrustningen används för evakuering av gaser innehållande vätska måste en vattefälla installeras på sugsidan. Fläkten är monterad på en vagn för att kunna användas som mobil enhet som enkelt kan förflyttas mellan olika rum där behov av gasevakuering finns. En hållare för sterilfilter kan monteras på fläkten för evakuering av rökgas eller andra partiklar. Fläktutrustningen är tillverkad av högkvalitativa komponenter vilket ger lång och problemfri livslängd. 3

Det är möjligt att använda utrustningen i annat syfta om parametrar som flöde och tryck överensstämmer med Fläktutrustningens.

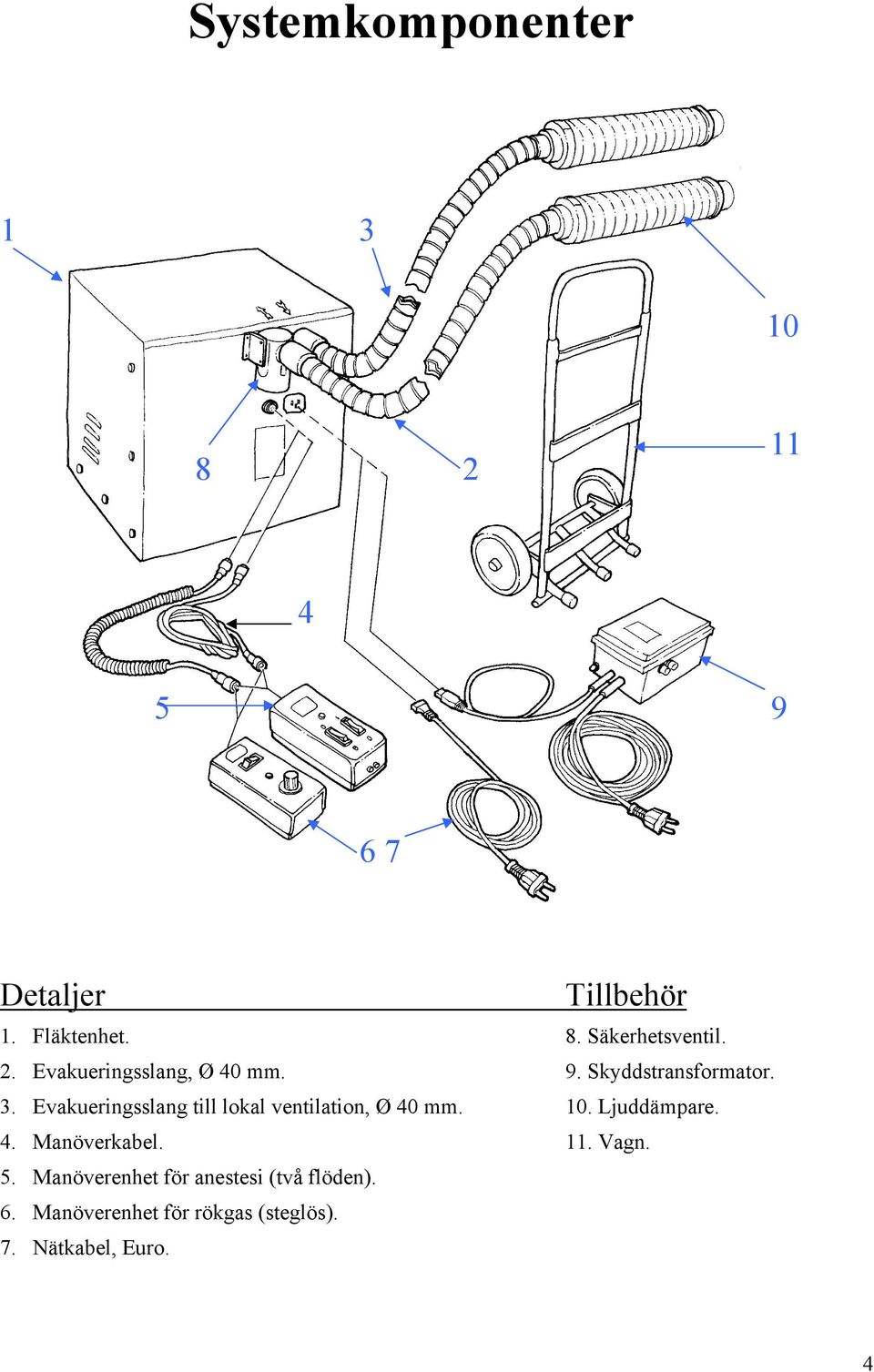

4 Systemkomponenter Detaljer Tillbehör 1. Fläktenhet. 8. Säkerhetsventil. 2. Evakueringsslang, Ø 40 mm. 9. Skyddstransformator. 3. Evakueringsslang till lokal ventilation, Ø 40 mm. 10. Ljuddämpare. 4. Manöverkabel. 11. Vagn. 5. Manöverenhet för anestesi (två flöden). 6. Manöverenhet för rökgas (steglös). 7. Nätkabel, Euro. 4

Evakueringsslang till lokal ventilation, Ø 40 mm. 10. Ljuddämpare. 4. Manöverkabel. 11.

5 Systemkomponenter Detaljer Tillbehör Filterhållare för LP Förfilter (25st) Filter LP Diatermiadapter (25st) Gipsfilter Adapter 40/Ø Adapter LP10/förfilter 5

142010 Filter LP10 7. 143002 Diatermiadapter (25st). 3.

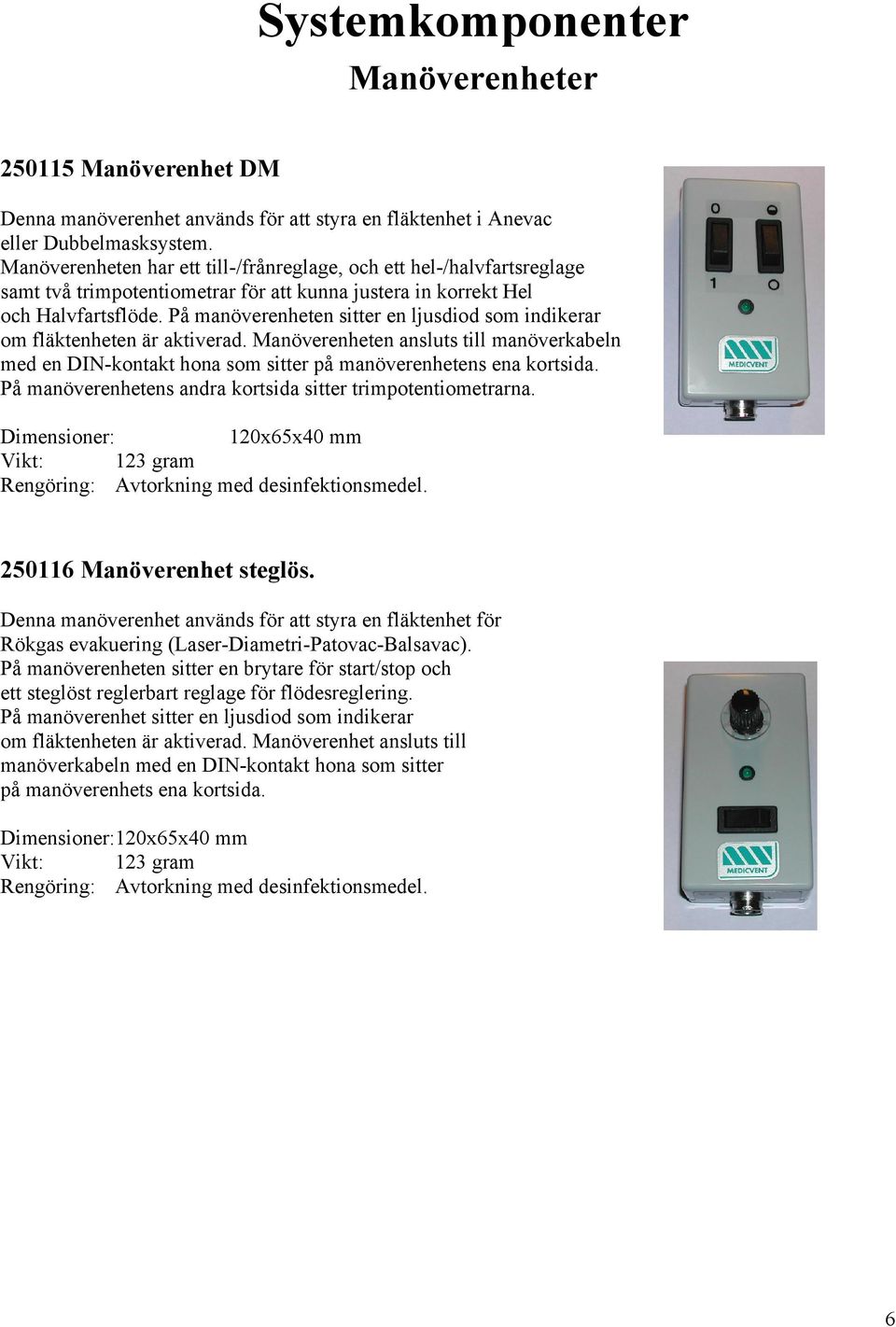

6 Systemkomponenter Manöverenheter Manöverenhet DM Denna manöverenhet används för att styra en fläktenhet i Anevac eller Dubbelmasksystem. Manöverenheten har ett till-/frånreglage, och ett hel-/halvfartsreglage samt två trimpotentiometrar för att kunna justera in korrekt Hel och Halvfartsflöde. På manöverenheten sitter en ljusdiod som indikerar om fläktenheten är aktiverad. Manöverenheten ansluts till manöverkabeln med en DIN-kontakt hona som sitter på manöverenhetens ena kortsida. På manöverenhetens andra kortsida sitter trimpotentiometrarna. Dimensioner: 120x65x40 mm Vikt: 123 gram Rengöring: Avtorkning med desinfektionsmedel Manöverenhet steglös. Denna manöverenhet används för att styra en fläktenhet för Rökgas evakuering (Laser-Diametri-Patovac-Balsavac). På manöverenheten sitter en brytare för start/stop och ett steglöst reglerbart reglage för flödesreglering. På manöverenhet sitter en ljusdiod som indikerar om fläktenheten är aktiverad. Manöverenhet ansluts till manöverkabeln med en DIN-kontakt hona som sitter på manöverenhets ena kortsida. Dimensioner:120x65x40 mm Vikt: 123 gram Rengöring: Avtorkning med desinfektionsmedel. 6

På manöverenheten sitter en ljusdiod som indikerar om fläktenheten är aktiverad. Manöverenheten ansluts till manöverkabeln med en DIN-kontakt hona som sitter på manöverenhetens ena kortsida.

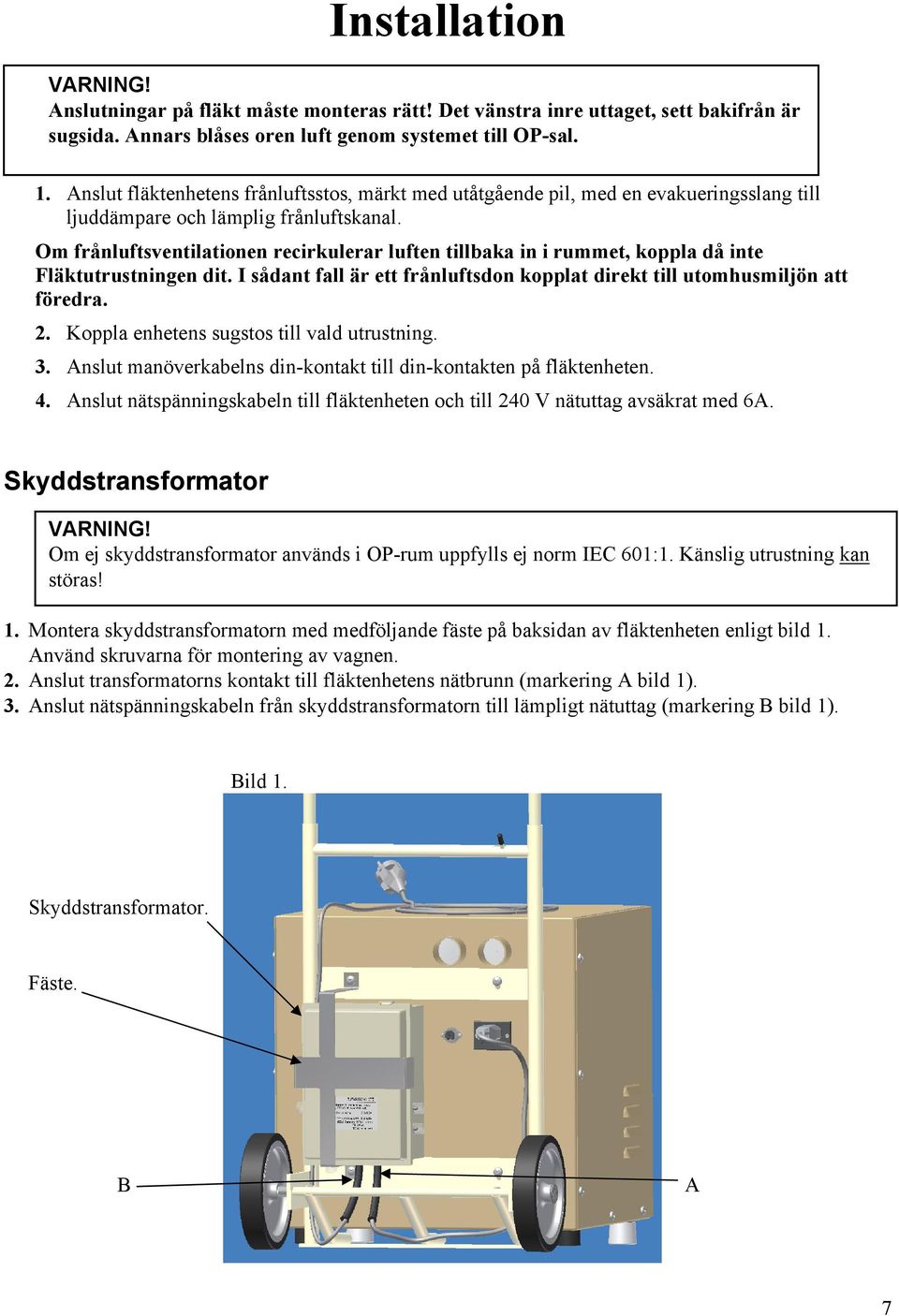

7 Installation VARNING! Anslutningar på fläkt måste monteras rätt! Det vänstra inre uttaget, sett bakifrån är sugsida. Annars blåses oren luft genom systemet till OP-sal. 1. Anslut fläktenhetens frånluftsstos, märkt med utåtgående pil, med en evakueringsslang till ljuddämpare och lämplig frånluftskanal. Om frånluftsventilationen recirkulerar luften tillbaka in i rummet, koppla då inte Fläktutrustningen dit. I sådant fall är ett frånluftsdon kopplat direkt till utomhusmiljön att föredra. 2. Koppla enhetens sugstos till vald utrustning. 3. Anslut manöverkabelns din-kontakt till din-kontakten på fläktenheten. 4. Anslut nätspänningskabeln till fläktenheten och till 240 V nätuttag avsäkrat med 6A. Skyddstransformator VARNING! Om ej skyddstransformator används i OP-rum uppfylls ej norm IEC 601:1. Känslig utrustning kan störas! 1. Montera skyddstransformatorn med medföljande fäste på baksidan av fläktenheten enligt bild 1. Använd skruvarna för montering av vagnen. 2. Anslut transformatorns kontakt till fläktenhetens nätbrunn (markering A bild 1). 3. Anslut nätspänningskabeln från skyddstransformatorn till lämpligt nätuttag (markering B bild 1). Bild 1. Skyddstransformator. Fäste. B A 7

Om frånluftsventilationen recirkulerar luften tillbaka in i rummet, koppla då inte Fläktutrustningen dit. I sådant fall är ett frånluftsdon kopplat direkt till utomhusmiljön att föredra. 2.

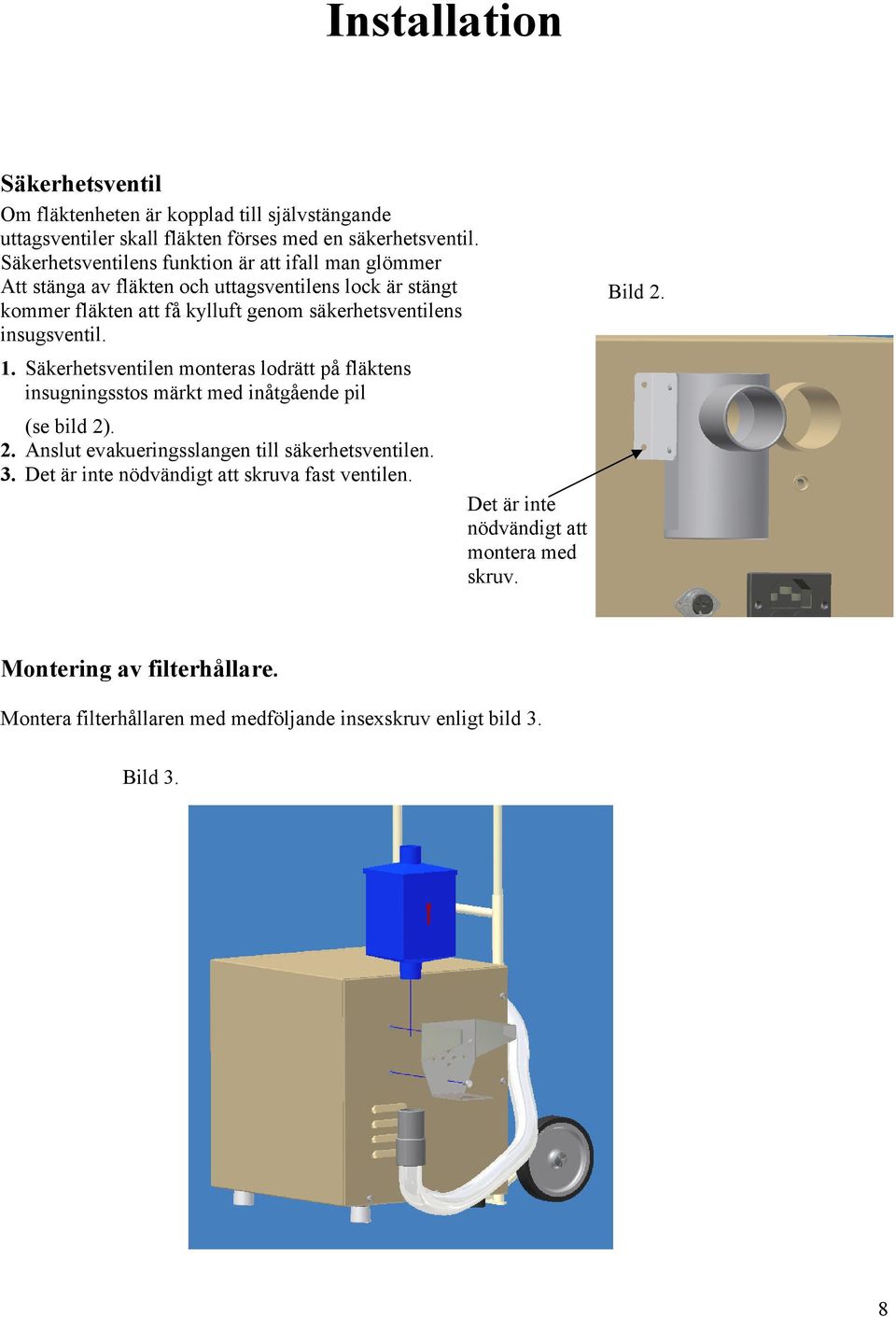

8 Installation Säkerhetsventil Om fläktenheten är kopplad till självstängande uttagsventiler skall fläkten förses med en säkerhetsventil. Säkerhetsventilens funktion är att ifall man glömmer Att stänga av fläkten och uttagsventilens lock är stängt kommer fläkten att få kylluft genom säkerhetsventilens insugsventil. 1. Säkerhetsventilen monteras lodrätt på fläktens insugningsstos märkt med inåtgående pil (se bild 2). 2. Anslut evakueringsslangen till säkerhetsventilen. 3. Det är inte nödvändigt att skruva fast ventilen. Det är inte nödvändigt att montera med skruv. Bild 2. Montering av filterhållare. Montera filterhållaren med medföljande insexskruv enligt bild 3. Bild 3. 8

insugsventil. 1. Säkerhetsventilen monteras lodrätt på fläktens insugningsstos märkt med inåtgående pil (se bild 2). 2. Anslut evakueringsslangen till säkerhetsventilen.

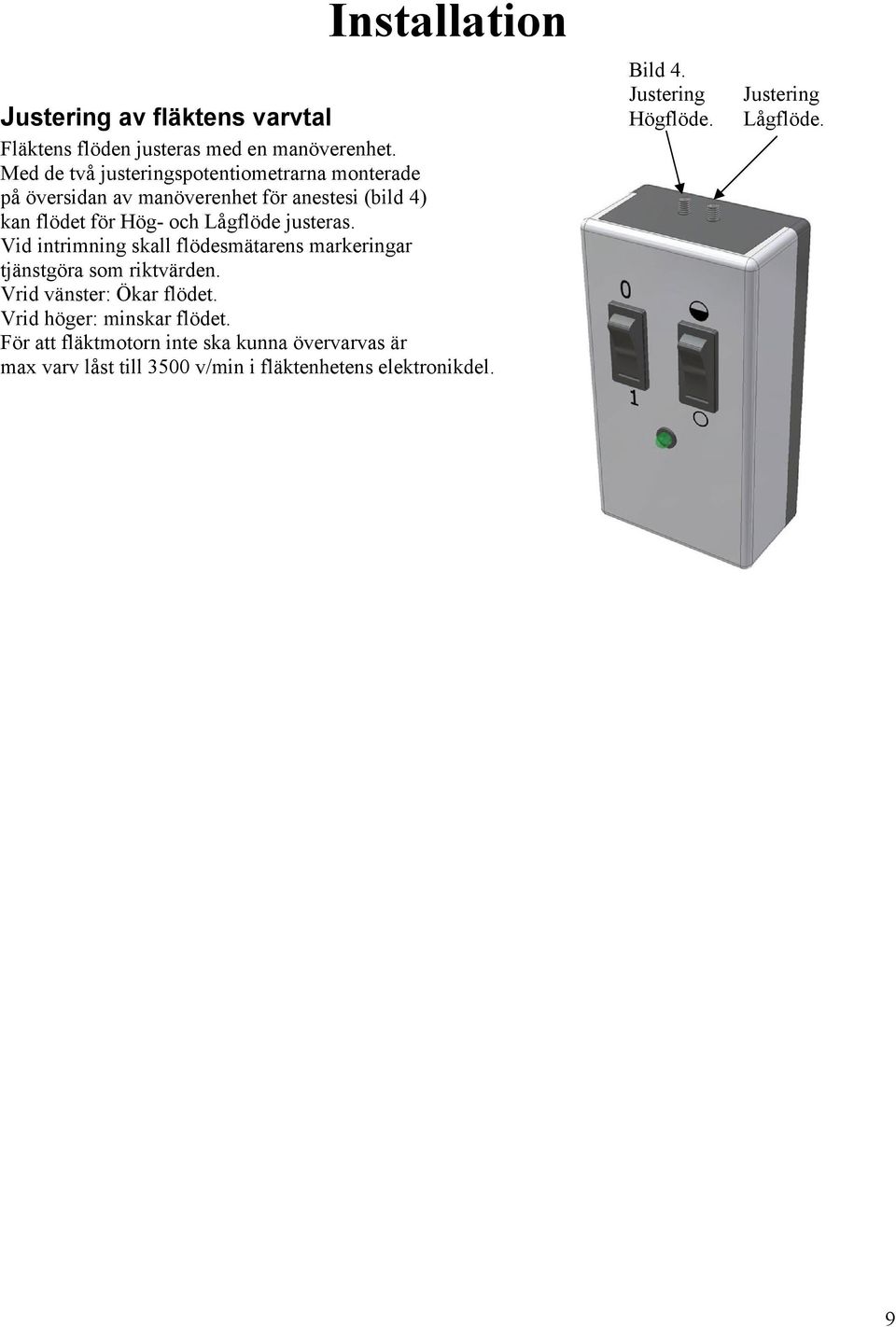

9 Installation Justering av fläktens varvtal Fläktens flöden justeras med en manöverenhet. Med de två justeringspotentiometrarna monterade på översidan av manöverenhet för anestesi (bild 4) kan flödet för Hög- och Lågflöde justeras. Vid intrimning skall flödesmätarens markeringar tjänstgöra som riktvärden. Vrid vänster: Ökar flödet. Vrid höger: minskar flödet. För att fläktmotorn inte ska kunna övervarvas är max varv låst till 3500 v/min i fläktenhetens elektronikdel. Bild 4. Justering Högflöde. Justering Lågflöde. 9

Lågflöde justeras. Vid intrimning skall flödesmätarens markeringar tjänstgöra som riktvärden. Vrid vänster: Ökar flödet.

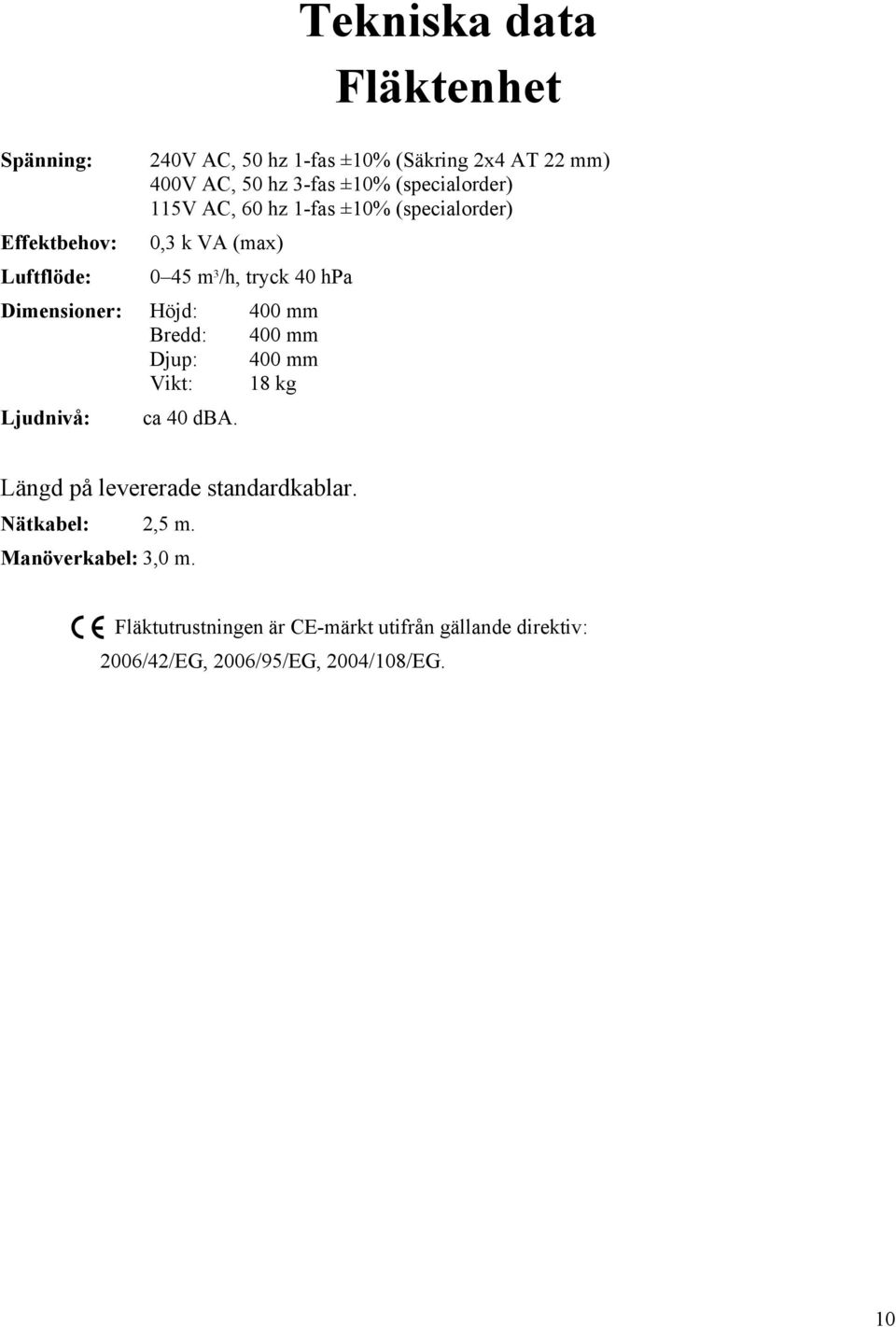

10 Tekniska data Fläktenhet Spänning: 240V AC, 50 hz 1-fas ±10% (Säkring 2x4 AT 22 mm) 400V AC, 50 hz 3-fas ±10% (specialorder) 115V AC, 60 hz 1-fas ±10% (specialorder) Effektbehov: 0,3 k VA (max) Luftflöde: 0 45 m 3 /h, tryck 40 hpa Dimensioner: Höjd: 400 mm Bredd: 400 mm Djup: 400 mm Vikt: 18 kg Ljudnivå: ca 40 dba. Längd på levererade standardkablar. Nätkabel: 2,5 m. Manöverkabel: 3,0 m. Fläktutrustningen är CE-märkt utifrån gällande direktiv: 2006/42/EG, 2006/95/EG, 2004/108/EG. 10

Dimensioner: Höjd: 400 mm Bredd: 400 mm Djup: 400 mm Vikt: 18 kg Ljudnivå: ca 40 dba. Längd på levererade standardkablar.

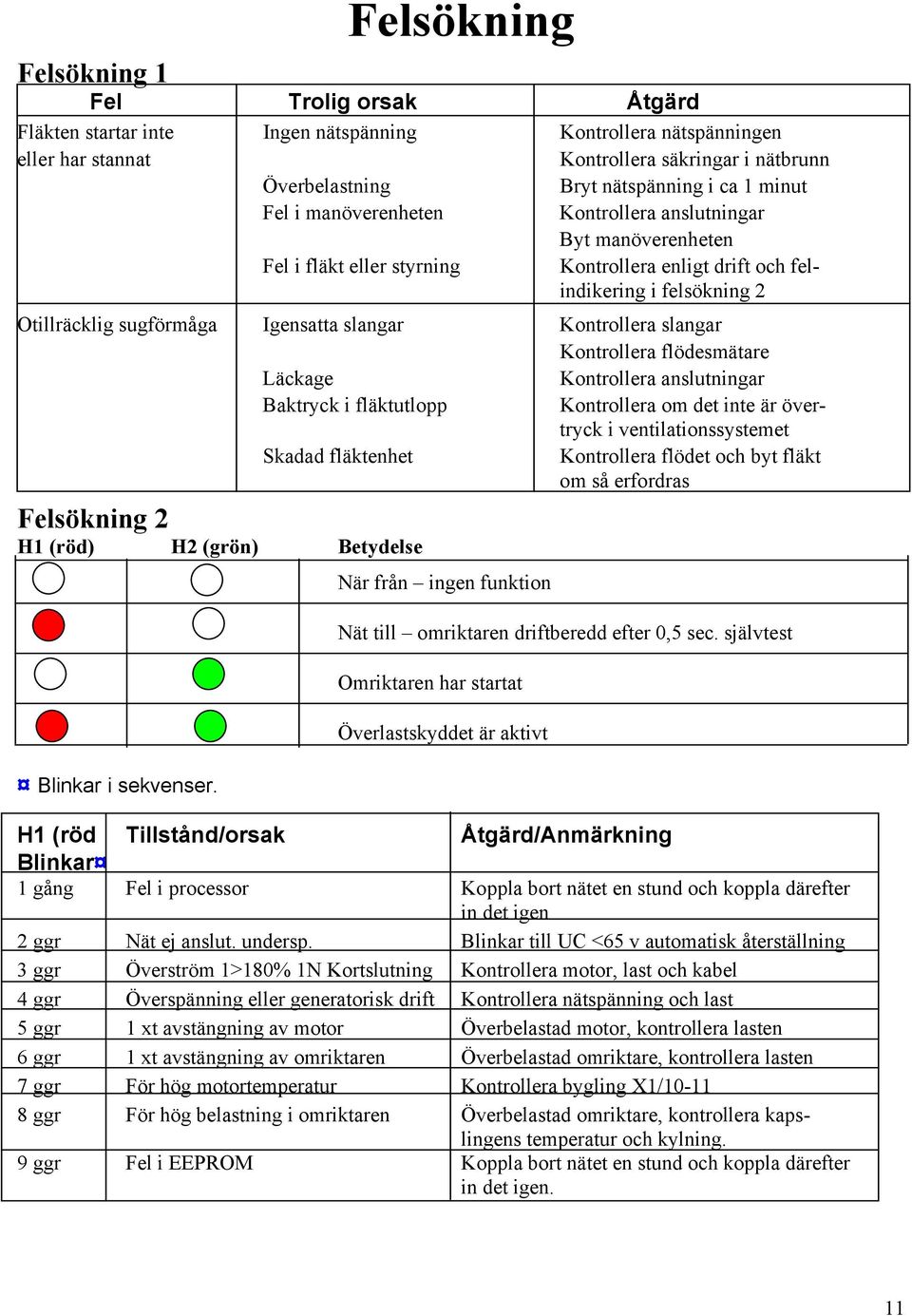

11 Felsökning Felsökning 1 Fel Trolig orsak Åtgärd Fläkten startar inte Ingen nätspänning Kontrollera nätspänningen eller har stannat Kontrollera säkringar i nätbrunn Överbelastning Bryt nätspänning i ca 1 minut Fel i manöverenheten Kontrollera anslutningar Byt manöverenheten Fel i fläkt eller styrning Kontrollera enligt drift och felindikering i felsökning 2 Otillräcklig sugförmåga Igensatta slangar Kontrollera slangar Kontrollera flödesmätare Läckage Kontrollera anslutningar Baktryck i fläktutlopp Kontrollera om det inte är övertryck i ventilationssystemet Skadad fläktenhet Kontrollera flödet och byt fläkt om så erfordras Felsökning 2 H1 (röd) H2 (grön) Betydelse Blinkar i sekvenser. När från ingen funktion Nät till omriktaren driftberedd efter 0,5 sec. självtest Omriktaren har startat Överlastskyddet är aktivt H1 (röd Tillstånd/orsak Åtgärd/Anmärkning Blinkar 1 gång Fel i processor Koppla bort nätet en stund och koppla därefter in det igen 2 ggr Nät ej anslut. undersp. Blinkar till UC <65 v automatisk återställning 3 ggr Överström 1>180% 1N Kortslutning Kontrollera motor, last och kabel 4 ggr Överspänning eller generatorisk drift Kontrollera nätspänning och last 5 ggr 1 xt avstängning av motor Överbelastad motor, kontrollera lasten 6 ggr 1 xt avstängning av omriktaren Överbelastad omriktare, kontrollera lasten 7 ggr För hög motortemperatur Kontrollera bygling X1/ ggr För hög belastning i omriktaren Överbelastad omriktare, kontrollera kapslingens temperatur och kylning. 9 ggr Fel i EEPROM Koppla bort nätet en stund och koppla därefter in det igen. 11

slangar Kontrollera slangar Kontrollera flödesmätare Läckage Kontrollera anslutningar Baktryck i fläktutlopp Kontrollera om det inte är övertryck i ventilationssystemet Skadad fläktenhet Kontrollera

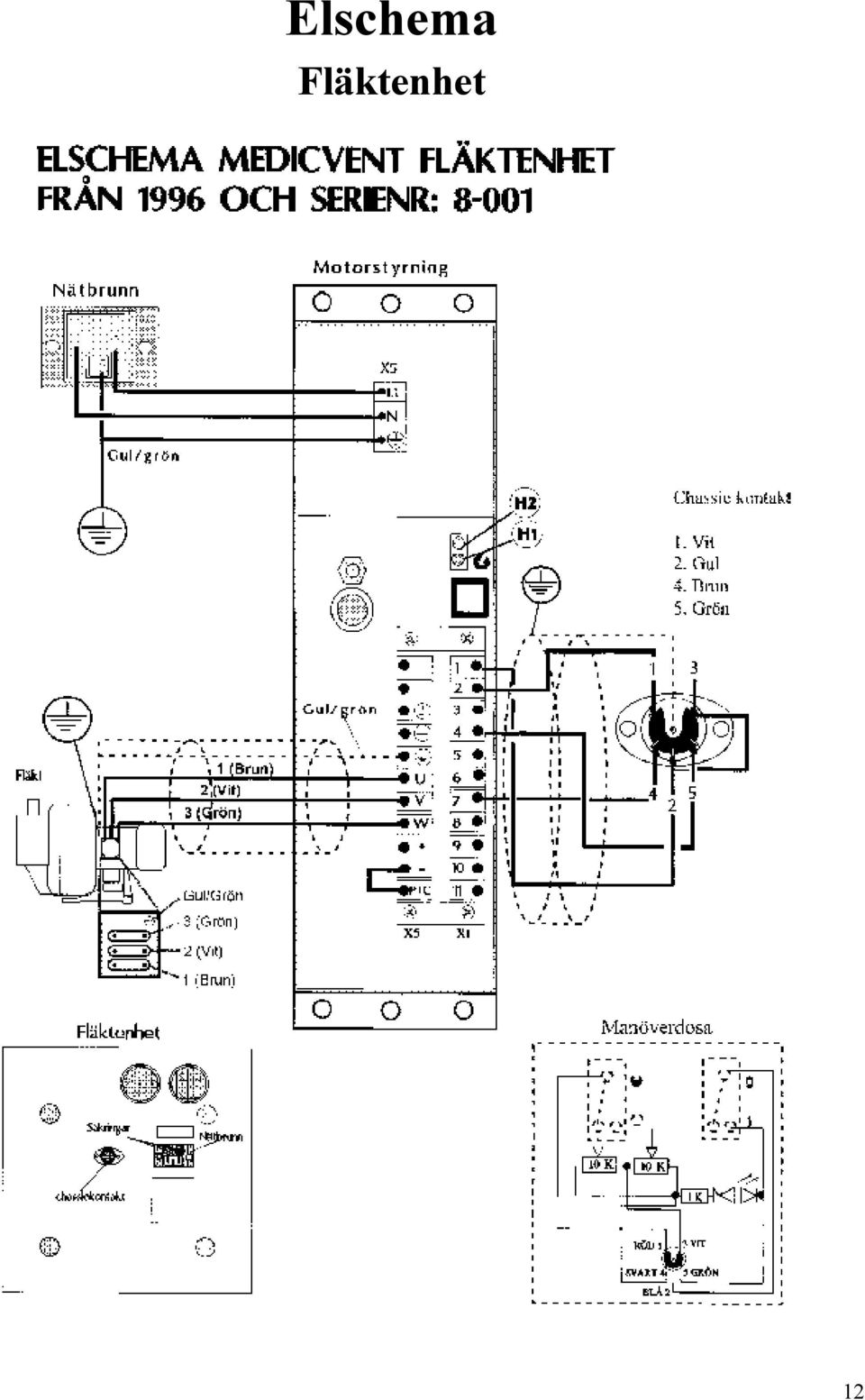

12 Elschema Fläktenhet 12

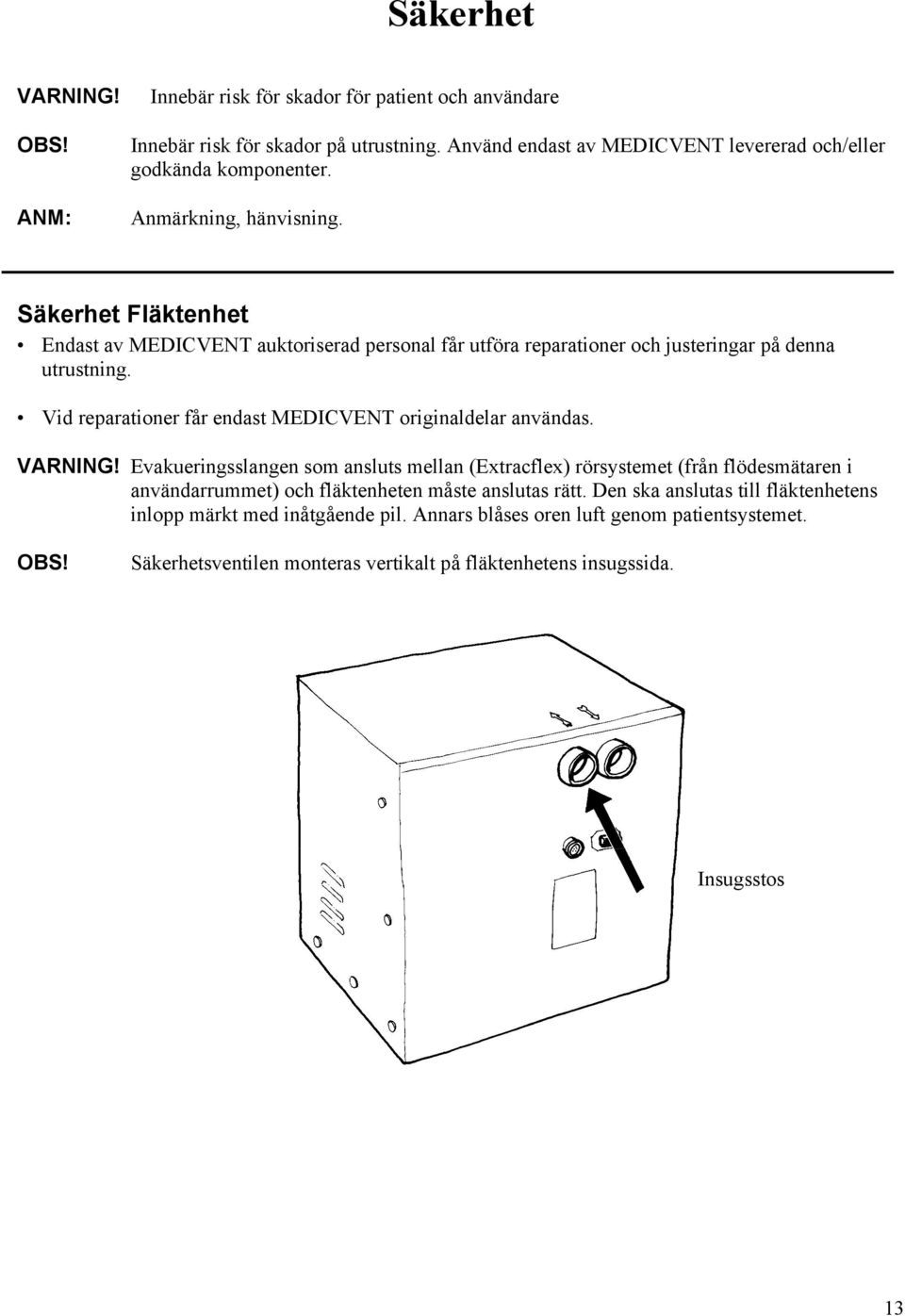

13 Säkerhet VARNING! OBS! ANM: Innebär risk för skador för patient och användare Innebär risk för skador på utrustning. Använd endast av MEDICVENT levererad och/eller godkända komponenter. Anmärkning, hänvisning. Säkerhet Fläktenhet Endast av MEDICVENT auktoriserad personal får utföra reparationer och justeringar på denna utrustning. Vid reparationer får endast MEDICVENT originaldelar användas. VARNING! Evakueringsslangen som ansluts mellan (Extracflex) rörsystemet (från flödesmätaren i användarrummet) och fläktenheten måste anslutas rätt. Den ska anslutas till fläktenhetens inlopp märkt med inåtgående pil. Annars blåses oren luft genom patientsystemet. OBS! Säkerhetsventilen monteras vertikalt på fläktenhetens insugssida. Insugsstos 13

Vid reparationer får endast MEDICVENT originaldelar användas. VARNING!

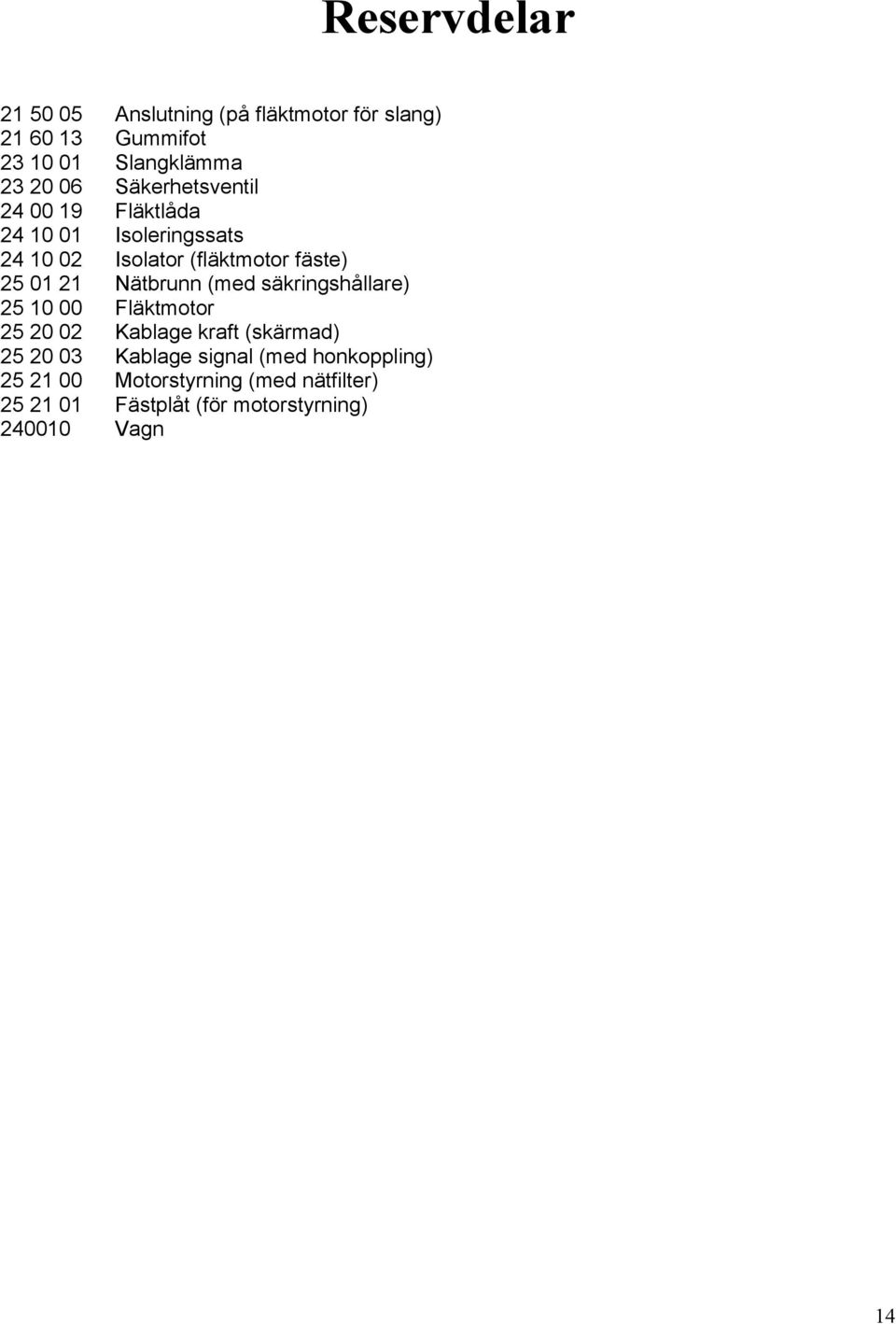

14 Reservdelar Anslutning (på fläktmotor för slang) Gummifot Slangklämma Säkerhetsventil Fläktlåda Isoleringssats Isolator (fläktmotor fäste) Nätbrunn (med säkringshållare) Fläktmotor Kablage kraft (skärmad) Kablage signal (med honkoppling) Motorstyrning (med nätfilter) Fästplåt (för motorstyrning) Vagn 14

Nätbrunn (med säkringshållare) 25 10 00 Fläktmotor 25 20 02 Kablage kraft (skärmad) 25 20 03 Kablage

15 15

16 Medicvent AB Pendelgatan 3 S Umeå Tfn: Fax: E-post: info@medicvent.se 16
