CCO kit Compact Change Over

Transkript

1 kit Compact Change Over 6-vägs växelventil med motor CCO Möjliggör värme & kyla i produkter med endast en värmeväxlarkrets Exakt flödesreglering För 4-rörssystem kyla/värme Ventil PN10, DN10, Kvs 0,9 m 3 /h Separata inställningar av kv-värde kyla/värme Motor 24V 2-10V Möjliggör användning av hela värmeväxlaren i t.ex. en kylbaffel för antingen kyla eller värme Ett ställdon och en ventil, istället för traditionell dubbel uppsättning 1

2 Användning: Växelventil för att reglera värme och kylvattenflödet i klimatbafflar och komfortmoduler. Ventilen förser ovanstående produkt med varmt eller kallt vatten vilket innebär att hela produktens batteri kan utnyttjas och endast ett ställdon med ventil behövs. Funktion: Ventilen regleras med en 2-10V motor som vrider ventilen 90. Vid 2V är ventilen i sitt ena ändläge och fullt öppen för kyla. Vid minskat kylbehov ökas voltsignalen för att stänga helt vid 4,1V. I området mellan 4,1 och 7,2 V är ventilen stängd. Vid 7,2V börjar ventilen öppna för värme, för att vid 10V vara helt öppen för varmvattenflödet. Tillopp kyla Retur kyla Tillopp värme Retur värme Retur batteri Tillopp batteri (V) 10 Värme 7,2 4,1 Neutral (stängd) 2 Kyla 100-0% 0-100% q(%) 2-10V modulerande: 2-4,1 Kyla 4,1-7,2 Neutral 7,2-10 Värme 2 Rätten till konstruktionsändringar förbehålls

3 Tekniskt / mekaniskt utförande: Egenskaper & fördelar: Flödesljudet från ventilen är mycket lågt, lägre än för traditionella ventiler i samma dimension. Konstruktionen innebär att värme och kyla aldrig kan köras samtidigt, men de båda kretsarna kommer vid växling mellan varmt och kallt i kontakt med varandra vilket innebär att en mycket liten volym varmvatten och kallvatten kommer att utbytas. Växlarens vattenvolym som byts ut är ca 1 l, och växling mellan varmt och kallt ska normalt sett ske endast någon gång per dygn som max. Inställninng av Kv-värde: Kv värdet ställs in för kyla- och värme med separata justerskruvar. Skruven skruvas medsols till sitt stoppläge för att sedan öppnas antal varv för att uppnå ett visst kv-värde Kv-värde: Antal varv som justerskruven är öppen A B C D E F G H Varv 0,5 varv 0,75 varv 1 varv 1,25 varv 1,5 varv 2 varv 3 varv 4 varv Kvs m 3 /h 0,042 0,072 0,116 0,171 0,24 0,327 0,6 0,9 A B C D E F G H Exempel: I ett fall krävs flödet 144 l/h för att få ut effekten i kylfallet, och man önskar ett tryckfall 10 kpa över ventilen för att få en bra reglering. I diagrammet (se röd markering) kan man se att detta uppnås vid inställt kv-värde mellan F och G, dvs skruven ska öppnas ca 2,5 varv, se tabell ovan. CCO Rätten till konstruktionsändringar förbehålls

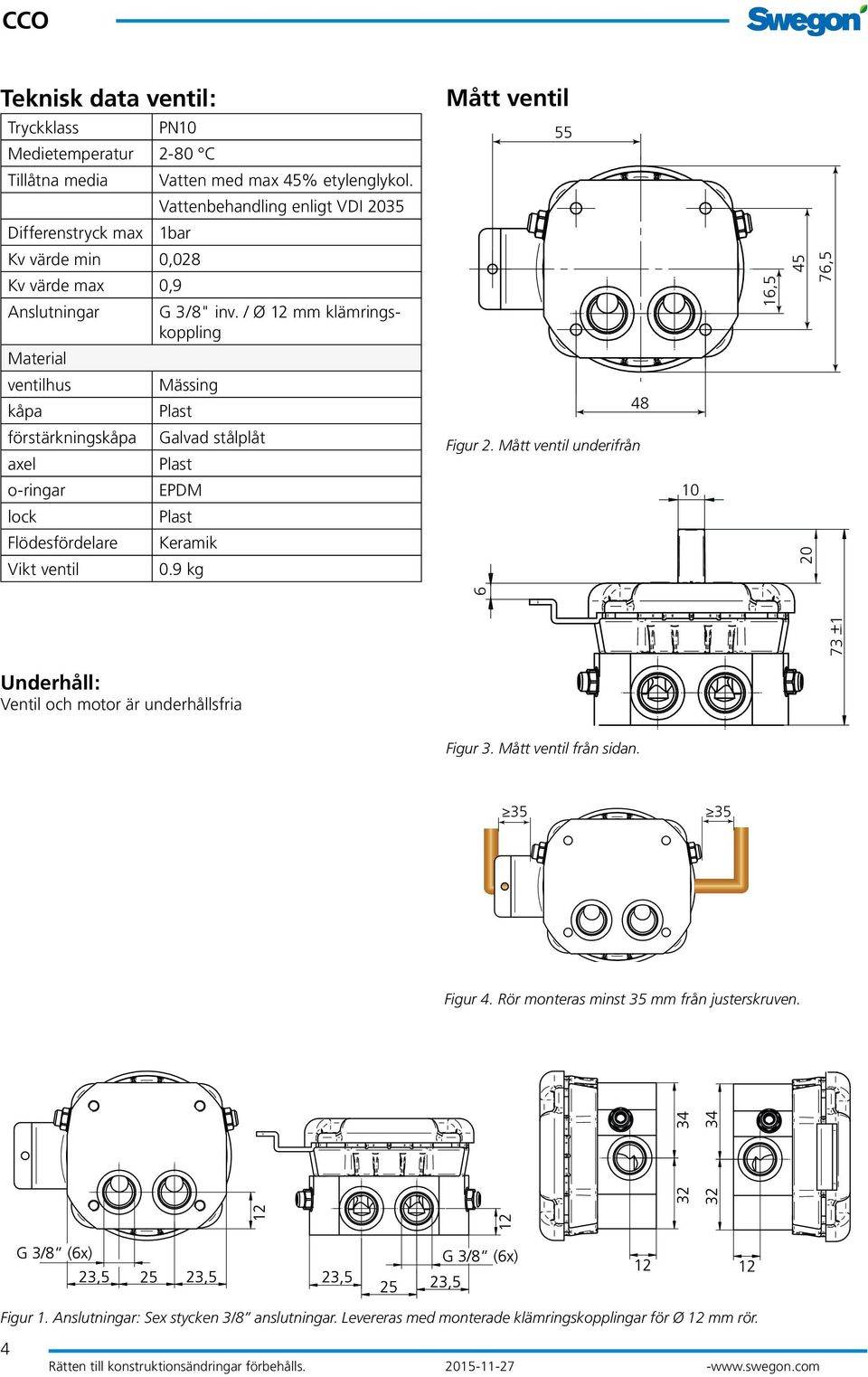

4 Teknisk data ventil: Mått ventil Tryckklass PN10 Medietemperatur 2-80 C 55 Tillåtna media Vatten med max 45% etylenglykol. Vattenbehandling enligt VDI 2035 Differenstryck max 1bar Kv värde min 0,028 Kv värde max 0,9 Anslutningar G 3/8" inv. / Ø 12 mm klämringskoppling 16, ,5 Material ventilhus kåpa Mässing Plast 48 förstärkningskåpa axel Galvad stålplåt Plast Figur 2. Mått ventil underifrån o-ringar EPDM 10 lock Plast Flödesfördelare Vikt ventil Keramik 0.9 kg Underhåll: Ventil och motor är underhållsfria Figur 3. Mått ventil från sidan Figur 4. Rör monteras minst 35 mm från justerskruven. Figur 1. Anslutningar: Sex stycken 3/8 anslutningar. Levereras med monterade klämringskopplingar för Ø 12 mm rör. 4 Rätten till konstruktionsändringar förbehålls

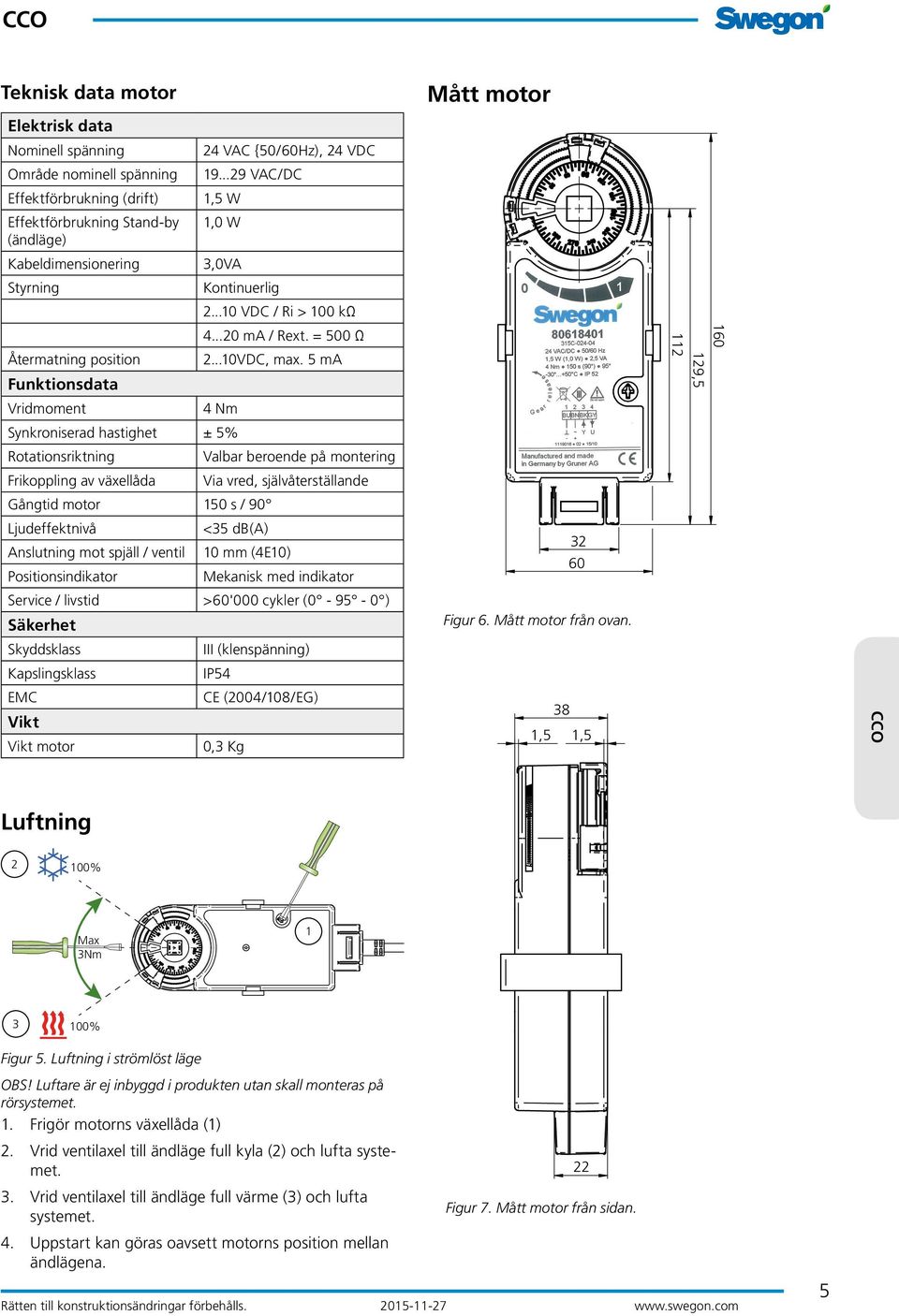

5 Teknisk data motor Mått motor Elektrisk data Nominell spänning 24 VAC {50/60Hz), 24 VDC Område nominell spänning VAC/DC Effektförbrukning (drift) 1,5 W Effektförbrukning Stand-by (ändläge) 1,0 W Kabeldimensionering 3,0VA Styrning Kontinuerlig VDC / Ri > 100 kω Återmatning position Funktionsdata Vridmoment ma / Rext. = 500 Ω VDC, max. 5 ma 4 Nm ,5 112 Synkroniserad hastighet ± 5% Rotationsriktning Valbar beroende på montering Frikoppling av växellåda Via vred, självåterställande Gångtid motor 150 s / 90 Ljudeffektnivå Anslutning mot spjäll / ventil Positionsindikator <35 db(a) 10 mm (4E10) Mekanisk med indikator Service / livstid >60'000 cykler ( ) Säkerhet Skyddsklass III (klenspänning) Figur 6. Mått motor från ovan. Kapslingsklass IP54 EMC Vikt Vikt motor CE (2004/108/EG) 0,3 Kg 38 1,5 1,5 CCO Luftning 2 100% Max 3Nm % Figur 5. Luftning i strömlöst läge OBS! Luftare är ej inbyggd i produkten utan skall monteras på rörsystemet. 1. Frigör motorns växellåda (1) 2. Vrid ventilaxel till ändläge full kyla (2) och lufta systemet. 3. Vrid ventilaxel till ändläge full värme (3) och lufta systemet. 4. Uppstart kan göras oavsett motorns position mellan ändlägena. Figur 7. Mått motor från sidan. Rätten till konstruktionsändringar förbehålls

6 Mått ventil med monterad motor Figur 8. Mått ventil med motor från sidan 76, Figur 9. Mått ventil med motor från ovan. (A, frikoppling av motorns växellåda) A 6 Rätten till konstruktionsändringar förbehålls
