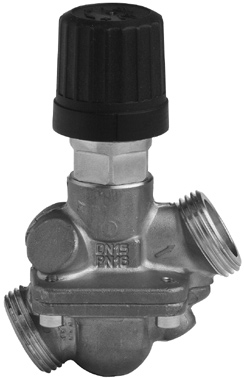

Beskrivning. Regulatorerna har en reglerventil med inställbar flödesbegränsare, anslutningsfäste för elektrisk motor och en motor med ett styrmembran.
|
|
- Elsa Nyström
- för 7 år sedan
- Visningar:
Transkript
1 Datablad Flödesregulator/differenstrycksregulator med flödesbegränsning, med inbyggd reglerventil (PN 16) AHQM flödesregulator med inbyggd reglerventil AHPBM-F differenstrycksregulator (fast inställning) med flödesbegränsning och inbyggd reglerventil Beskrivning Regulatorerna har en reglerventil med inställbar flödesbegränsare, anslutningsfäste för elektrisk motor och en motor med ett styrmembran. Regulatorn AHQM kan installeras i tillopps- och returledningen. Regulatorn AHPBM-F kan endast installeras i tilloppsledningen. AHQM är en självverkande flödesregulator med inbyggd reglerventil primärt avsedd för användning i fjärrvärmesystem. Regulatorn stänger när inställt maximalt flöde överskrids. AHPBM-F är en självverkande differenstrycksregulator med flödesbegränsning primärt avsedd för användning i direktanslutna fjärrvärmesystem med endast blandningskretsar. Regulatorn stänger vid stigande differenstryck eller när inställt maximalt flöde överskrids. Regulatorerna AHQM och AHPBM-F kan kombineras med Danfoss elektriska motorer AMV(E) och styras av ECL elektroniska regulatorer. Regulatorer används tillsammans med Danfoss elektriska motorer: - AMV(E) 10 - AMV(E) 13 med fjäderdriven returfunktion - AMV(E) 130, AMV(E) AMV(E) 130H, AMV(E) 140H med ratt för manuell styrning - (AMV 150 med anslutning av metall till ventilen) AHQM kombinerad med AMV(E) 13 är godkänd enligt DIN EN Huvuddata: DN k vs 1,0 6,3 m 3 /h PN 16 Flödesbegränsare Δp (AHQM)/fast inställning av Δp (AHPBM-F): - 0,12 bar för DN ,14 bar för DN Temperatur: - Cirkulerande vatten/vatten med upp till 30 % glykol C Anslutningar: - Utv.gänga (nipplar för svetsning, nipplar med gänga eller fläns) Beställning Exempel 1-AHQM-regulator: Flödesregulator med inbyggd reglerventil, DN 15, k vs 1,6, PN 16, flödesbegränsare Δp 0,12 bar, t max 120 C, utv.gänga - 1 AHQM DN 15-regulator Best nr: 003L3594 Alternativ: - 1 Svetsnipplar Best nr: 003H6908 Elektrisk motor AMV(E) måste beställas separat. AHQM-regulator Bild DN (mm) 15 k vs (m 3 /h) Anslutning Best nr 1,0 003L3592 1,25 G ¾ A 003L3593 1,6 003L ,5 Cylindrisk utvändig gänga enligt ISO 228/1 G 1 A 003L ,0 G 1¼ A 003L ,3 G 1¾ A 003L3597 DH-SMT/SI VD.LR.F2.07 Danfoss 04/2009 1
2 Exempel 2-AHPBM-F-regulator: Differenstrycksregulator med flödesbegränsning (fast inställning) och inbyggd reglerventil, DN15, k vs 1,6, PN 16, flödesbegränsare Δp0,12bar, t max 120 C, utv.gänga - 1 AHPBM-F DN 15-regulator Best nr: 003L3582 Alternativ: - 1 Impulsrörssats AH, 1,5 m Best nr: 003L Nippel för impulsrör Best nr: 003L Svetsnipplar Best nr: 003H6908 Externt impulsrör (AH), nippel för impulsrör och elektriska motorer AMV(E) måste beställas separat. AHPBM-F-regulator Bild Tillbehör DN (mm) k vs (m 3 /h) 1,0 Anslutning Inställningsområde p (bar) Best nr 003L ,25 G ¾ A 003L3581 Cylindrisk 0,12 1,6 utvändig 003L ,5 gänga enligt G 1 A 003L3583 ISO 228/1 25 4,0 G 1¼ A 003L3584 0, ,3 G 1¾ A 003L3585 Bild Typbeteckning DN Anslutning Best nr H6908 Svetsnipplar H H H R ½ 003H6902 Nipplar med utv.gänga 20 Konisk utvändig gänga R ½ 003H enligt EN 10226/-1 R 1 003H R 1¼ 003H H6915 Nipplar med fläns 20 Flänsar PN 25 enligt EN H H6917 Beskrivning: 1,5 m 003L8152 Impulsrörssats AH - 1 kopparrör Ø 3 1 mm - 2 koppling för anslutning av impulsrör 2,5 m 003L5043 till motor och ledning R 1/16 5 m 003L8153 Impulsrörssats AH för tryckreducering Beskrivning: - 1 rör av rostfritt stål Ø 0,8 0,2 mm - 2 koppling för anslutning av impulsrör till motor och ledning R 1/16 0,8 m 003L3650 Nippel för anslutning av impulsrör till ledning G 1/16-R 3/8 003L5042 G 1/16-R ¼ 003L EPDM o-ringar för impulsrör 003L8175 Tekniska data Ventil Nominell diameter DN k vs -värde 1,0 1,25 1,6 2,5 4,0 6,3 Q min m 3 /h 0,035 0,11 0,2 0,25 0,43 0,65 Q nom * 0,43 0,7 1,0 1,2 2,2 3,4 Slaglängd mm 5,5 5 Reglerförhållande > 1:30 Reglerkarakteristik Linjär Kavitationsfaktor z ** 0,6 Läckage enligt standard IEC 534 0,02 0,05 Nominellt tryck PN 16 Max diff.tryck Se anmärkning *** bar Max diff.tryck 4 Medier Vatten/glykolblandat vatten upp till 30 % Mediets ph Min. 7, max. 10 Mediets temperatur C Anslutningar Utvändig gänga Material Ventilhus/ventilsäte/ventilkägla Avzinkningsfri mässing CuZn36Pb2As Tätning EPDM * Vid diff.tryck över regulatorn Δp AHQM 0,5 bar ** k v / k VS 0,5 för DN 25 och grövre 2 Q nom 1) *** Beroende på flödeshastighet och ventilens k vs ; Δp min = (0.14) k 1) vs Beroende på DN 2 VD.LR.F2.07 Danfoss 04/2009 DH-SMT/SI
3 Tekniska data (fortsättning) Motor Typ DN Motorstorlek cm 2 8,5 13,0 20,5 32,5 Nominellt tryck PN 16 Flödesbegränsare diff.tryck(ahqm) Fast inställning av diff.tryck (AHPBM-F) bar 0,12 0,14 Material Hus* Avzinkningsfri mässing CuZn36Pb2As Membran EPDM Impulsrör (AHPBM-F) Kopparrör Ø 3 1 mm Rör av rostfritt stål Ø 0,8 0,2 800 mm * Motorhuset är en del av ventilhuset Användningsprinciper AHQM - Montering i returledning Direktanslutet värmesystem Indirekt anslutet värmesystem - Montering i tilloppsledningen Direktanslutet värmesystem Indirekt anslutet värmesystem AHPBM-F Regulatorn AHPBM-F får endast installeras i tilloppsledningen. Direktanslutet värmesystem med endast blandningskretsar DH-SMT/SI VD.LR.F2.07 Danfoss 04/2009 3
4 Montering Regulatorerna kan monteras i horisontella och vertikala ledningar med elektrisk motor riktad uppåt. Elektrisk motor OBS! Montagelägen för elektrisk motor AMV(E) måste även beaktas. Se vänligen tillämpligt datablad. Tryck-/temperaturdiagram arbetsområde CuZn36Pb2As (DZR) PN 16 Maximalt tillåtet driftstryck som en funktion av mediets temperatur (enligt EN ). 4 VD.LR.F2.07 Danfoss 04/2009 DH-SMT/SI
5 Flödesdiagram Dimensionerings- och inställningsdiagram Förhållande mellan verkligt flöde och antal varv på flödesbegränsaren. Angivna värden är ungefärliga. slaglängd DN 32 k VS 6,3 DN 25 k VS 4,0 DN 20 k VS 2,5 DN 15 k VS 1,6 DN 15 k VS 1,25 DN 15 k VS 1,0 flöde flöde varv 1 = 360º Flödet kan ställas in genom att vrida flödesbegränsarens skruv moturs såsom visas i detta diagram Vattenflödet visas vid differenstryck över regulatorn från 0,5 bar (50 kpa) till 4 bar (400 kpa). Flöde Q nom 80% Rekommenderat flödesområde vid minsta tillgängliga tryck 30 kpa Q min DH-SMT/SI VD.LR.F2.07 Danfoss 04/2009 5
6 Dimensionering - Direkt anslutna värmesystem Exempel 1-AHQM, AHPBM-F (endast montering i tilloppsledning) Motordriven reglerventil (MCV) för blandningskrets i direktanslutna fjärrvärmesystem kräver differenstryck på 0,12 (12 kpa) bar och ett flöde som är mindre än 600 l/h. Givna data: Q max = 0,6 m 3 /h (600 l/h) p min = 0,8 bar (80 kpa) * p krets = 0,1 bar (10 kpa) = 0,12 bar (12 kpa) vald p MCV * Anmärkning: p krets motsvarar det pumptryck som krävs i värmekretsen och behöver inte beaktas vid dimensioneringen av AHQM. Totalt (tillgängligt) tryck över regulatorn är: p AHQM,A = p min p AHQM,A = 0,8 bar (80 kpa) Möjliga ledningsförluster i rör, avstängningar, värmemätare etc. ingår ej. Välj regulator i flödesdiagrammet, sidan 5, med minsta möjliga k vs -värde med beaktande av tillgängliga flödesområden. k vs = 1,6 m 3 /h Minsta differenstryck som krävs över vald regulator beräknas med formeln: Δp 2 2 Q max AHQM, MIN = + Δ pmcv = + kvs 1. 6 p AHQM,MIN = 0,26 bar (26 kpa) p AHQM,A > p AHQM,MIN 0,8 bar > 0,26 bar Lösning: I exemplet väljs AHQM (eller AHPBM-F) DN 15, k vs -värdet 1,6, flödesinställningsområde 0,06 0,79 m 3 /h. stam stam 6 VD.LR.F2.07 Danfoss 04/2009 DH-SMT/SI
7 Dimensionering (fortsättning) - Indirekt anslutna värmesystem Exempel 2-AHQM Motordriven reglerventil (MCV) för indirekt anslutna fjärrvärmesystem kräver differenstryck på 0,14 (14 kpa) bar och ett flöde som är mindre än l/h. Givna data: Q max = 1,5 m 3 /h (1 500 l/h) p min = 0,8 bar (80 kpa) p vvx = 0,1 bar (10 kpa) = 0,14 bar (14 kpa) vald p MCV Totalt (tillgängligt) tryck över regulatorn är: p AHQM,A = p min - p vvx = 0,8 0,1 p AHQM,A = 0,7 bar (70 kpa) Möjliga ledningsförluster i rör, avstängningar, värmemätare etc. ingår ej. Välj regulator i flödesdiagrammet, sidan 5, med minsta möjliga k vs -värde med beaktande av tillgängliga flödesområden. k vs = 4,0 m 3 /h Minsta differenstryck som krävs över vald regulator beräknas med formeln: Δp 2 2 Q max AHQM, MIN = + Δ pmcv = + kvs 4. 0 p AHQM,MIN = 0,28 bar (28 kpa) p AHQM,A > p AHQM,MIN 0,7 bar > 0,28 bar Lösning: I exemplet väljs AHQM DN 25, k vs -värdet 4,0, flödesinställningsområde 0,13-2,13 m 3 /h. vvx vvx DH-SMT/SI VD.LR.F2.07 Danfoss 04/2009 7
8 Design 1. Reglerventilinsats 2. Ventilhus 3. Inställbar flödesbegränsare 4. Styrkanal 5. Motor 6. Styrmembran 7. Inbyggd fjäder för styrning av flödeshastighet 8. Reglerventilkägla 9. Impulsrör Funktion Flödesregulator med inbyggd reglerventil Flödet orsakar tryckfallet över den inställbara flödesbegränsaren. Resulterande tryck överförs via styrkanaler inuti ventilhuset till motorns kammare och påverkar styrmembranet. Flödesbegränsarens differenstryck styrs och begränsas med hjälp av inbyggd fjäder för reglering av flödeshastigheten. Dessutom kommer den elektriska motorn att röra sig mellan noll och inställt maximalt flöde beroende på belastningen. Differenstrycksregulator med flödesbegränsning (fast inställning) och inbyggd reglerventil Tryckändringar i flödes- och returledningen överförs via impulsröret och styrkanalen till motorns kammare och påverkar styrmembranet. Reglerventilen stänger vid stigande differenstryck och öppnar vid fallande differenstryck för att bibehålla ett konstant differenstryck. Flödet styrs och begränsas med hjälp av flödesbegränsaren. Dessutom kommer den elektriska motorn att röra sig mellan noll och inställt maximalt flöde beroende på belastningen. Inställningar Inställning av flöde Inställningen av flödet görs genom att man ställer in flödesbegränsarens läge. Inställningen kan göras på grundval av flödesinställningsdiagrammet (se tillämpliga anvisningar) och/eller med hjälp av en flödesmätare. 8 VD.LR.F2.07 Danfoss 04/2009 DH-SMT/SI
9 Dimensioner DN L H mm H D (ISO 228/1) G ¾ A G 1 A G 1¼ A G 1¾ A Ventilens vikt kg DN SW 32 (G ¾A) 41 (G 1A) 50 (G 1¼A) 63 (G 1¾A) d R 1) ½ ¾ 1 1 ¼ L1 2) L2 mm L k d n ) Konisk utvändig gänga enligt EN ) Flänsar PN 25 enligt EN Nipplar DH-SMT/SI VD.LR.F2.07 Danfoss 04/2009 9
10 Dimensioner (fortsättning) AMV(E) 10 + AH... AMV(E) 13 + AH... DN AMV(E) L* AMV(E) AMV(E) L** AMV(E) mm AMV(E) H* AMV(E) AMV(E) H** AMV(E) AMV(E) 130(H)/140(H) + AH... AMV AH... Mått i mm DN AMV L* AMV(E) 130(H)/140(H) AMV L** AMV(E) 130(H)/140(H) mm AMV H* AMV(E) 130(H)/140(H) AMV H** AMV(E) 130(H)/140(H) VD.LR.F2.07 Danfoss 04/2009 DH-SMT/SI
11 DH-SMT/SI VD.LR.F2.07 Danfoss 04/
12 VD.LR.F2.07 Tillverkad av Danfoss A/S 04/2009
