ETRS. Utvändigt gängad reglerventil, manuellt ombyggbar till 2-vägs eller 3-vägs (valbart) Funktion. Flödeskarakteristik.

Transkript

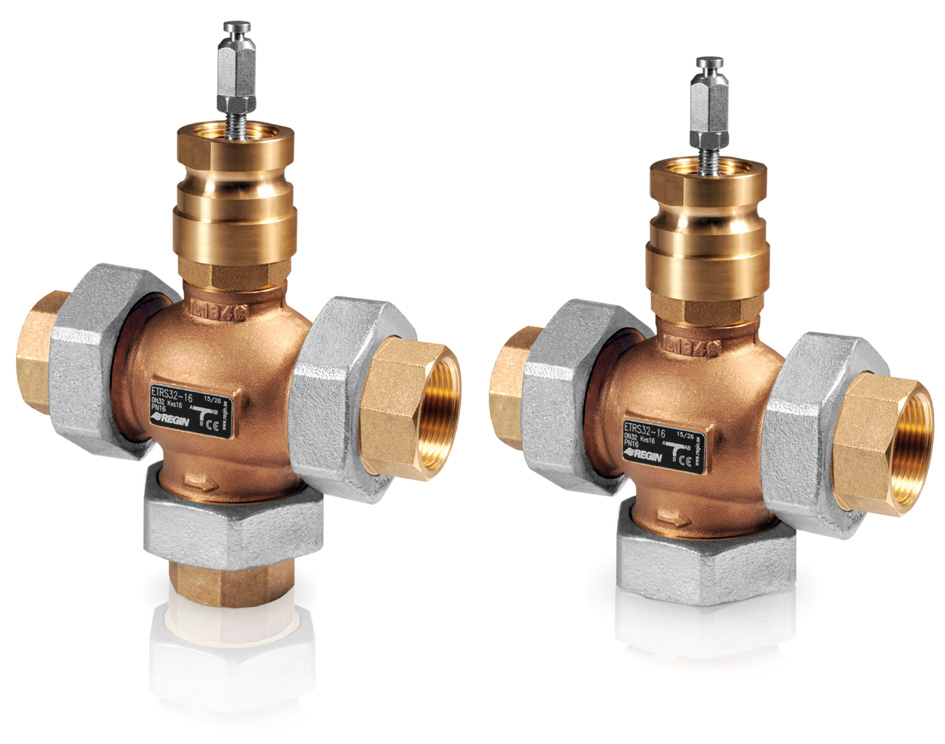

1 Utvändigt gängad reglerventil, manuellt ombyggbar till 2-vägs eller 3-vägs (valbart) Ventiler avsedda att reglera varmt, kallt eller glykolblandat vatten i värme- ventilations- och tappvarmvattensystem. Ventilerna är avsedda att användas tillsammans med Regins RVAN5-ställdon. Ventiler med DN32-50 kan även användas med RVAN10 om större ställkraft erfordras. Ventilen levereras med ett blindlock för att bygga om 3-vägsventilen till en 2-vägsventil. Storlek DN15 DN50 Kvs-värde 0,63 40 Medietemperatur C Tryckklass PN16 Kan användas i tappvattensystem Leveras komplett med rörkopplingar och blindlock Funktion Ventilen levereras med ett blindlock som gör att användaren själv enkelt kan bygga om den till antingen en 2-vägs- eller en 3-vägsventil. Om ventilen är konfigurerad som en 3-vägsventil är den öppen mellan port A och A (portarna mittemot varandra) då spindeln är i det nedre läget. I detta läge är ventilen samtidigt stängd mellan bottenporten och den gemensamma utgående porten A. När spindeln är i det övre läget är 3-vägsventilen helt stängd mellan port A och A och alltså öppen mellan bottenporten och gemensamma porten A. Om ventilen är konfigurerad som en 2-vägsventil är den öppen mellan port A och port A då spindeln är i nedre läget (och stängd mellan port och A). A A 2-vägsventil Flödeskarakteristik Ventilen har likprocentig flödeskarakteristik enligt nedanstående figur. Öppen ventil 3-vägsventil Stängd ventil Installation Ventilen är av blandningstyp och ska därför monteras i blandningspunkten. Flöde 1

2 Se till att röret är rent innan reglerventilen installeras. Avlägsna röravlagringar, metallflisor, svetsslagg och andra främmande material. För maximal verkningsgrad och minsta möjliga slitage ska ventilen installeras i vertikalt läge med spindeln pekandes uppåt. Om ventilen monteras med ställdonet horisontellt kommer detta att leda till att packboxen utsätts för mer slitage. Ventilen ska aldrig monteras i en vinkel som överskrider º 90º Montera ventilen enligt de pilmarkeringar för vätskeriktning som finns på ventilen. Se till att det finns tillräckligt med utrymme ovanför ventilen för att göra det enkelt att ta av ventilställdonet. Sätt ett filter motströms i ventilen för att förlänga utrustningens livslängd. Vattenkvalitet enligt VDI 2035 rekommenderas. 2

3 Tekniska data Applikation Värmesystem, kylsystem, tappvattensystem, ventilationssystem Tryckklass PN16 Anslutning Utvändig SP-gänga enligt ISO 228/1; levereras med gängade kopplingar Flödeskarakteristik Likprocentig Max. läckage 0,1 % av kvs Media Varmvatten, kallvatten, glykolblandat vatten (max. 50 % glykol) Mediatemperatur C Reglerbarhet 100:1 Slaglängd 20 mm Material Hus Säte Kägla Spindel Rostfritt stål SS 2346 Packbox Avzinkningshärdig mässing SM 2862, självjusterande teflon O-ringar Viton Material, anslutningar Mutter Aducergjutgods, förzinkad Nippel Avzinkningshärdig mässing SM 2862 Packning till koppling Novatec Premium 2, Nitrilgummibunden aramidfiber med grafit lindlock Avzinkningshärdig mässing SM 2862 Modeller Artikel Nominell diameter Max. diff.tryck Kvs Ställdon 15-0,63 DN kpa 0,63 RVAN5 15-1,0 DN kpa 1 RVAN5 15-1,25 DN kpa 1,25 RVAN5 15-1,6 DN kpa 1,6 RVAN5 15-2,5 DN kpa 2,5 RVAN5 15-4,0 DN kpa 4 RVAN5 20-4,0 DN kpa 4 RVAN5 20-5,0 DN kpa 5 RVAN5 20-6,3 DN kpa 6,3 RVAN5 25-6,3 DN kpa 6,3 RVAN5 25-8,0 DN kpa 8 RVAN DN kpa 10 RVAN DN kpa 10 RVAN5, RVAN ,5 DN kpa 12,5 RVAN5, RVAN DN kpa 16 RVAN5, RVAN DN kpa 16 RVAN5, RVAN DN kpa 20 RVAN5, RVAN DN kpa 25 RVAN5, RVAN DN kpa 25 RVAN5, RVAN ,5 DN kpa 31,5 RVAN5, RVAN DN kpa 40 RVAN5, RVAN10 Tillbehör Artikel S eskrivning Reservdelskit, packbox 3

4 Dimensioner Ø44 C G2 G1 H1 H2 G1 A DN A H1 H2 G1 G2 C , G 1 G 1/2 23, , G 1 1/4 G 3/4 23, ,5 66, G 1 1/2 G ,5 68, G 2 G 1 1/ , G 2 1/4 G 1 1/2 33, , G 2 3/4 G 2 36,5 Mått i mm om annat ej anges. 4

5 Tryckfallsdiagram 0,63 1,0 1,25 1,6 2, , , ,5 40 Exempel på beräkning av kv-värde Om tryckfallet är 7 kpa (A) och flödet är 4 m 3 /h () blir kv-värdet 16 (C). Se markeringar i bilden till höger. 16 A C 5
