BF2/BF3. Invändigt gängade 2- och 3-vägs reglerventiler. Funktion. Installation

Transkript

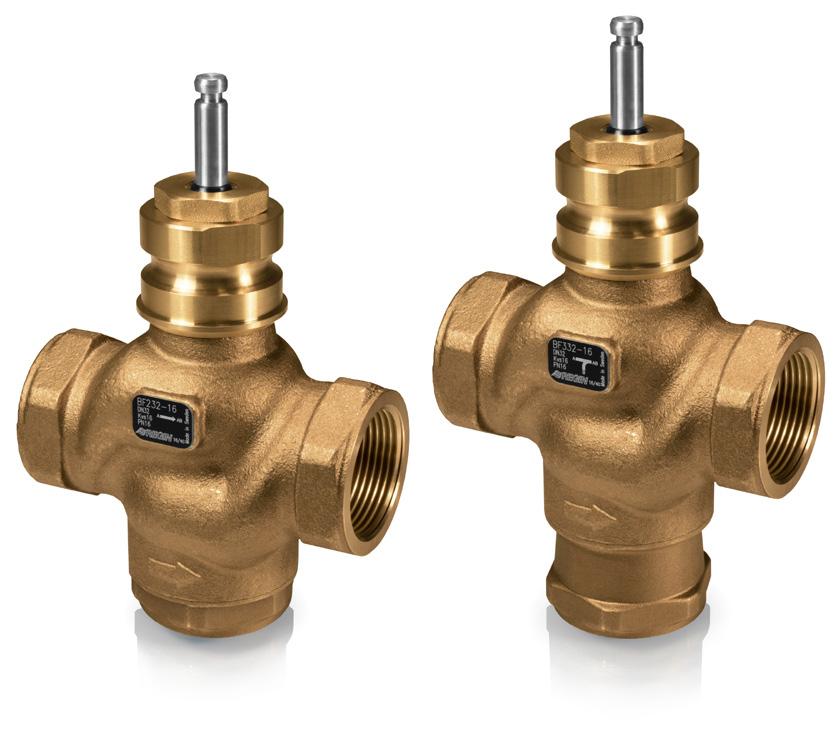

1 Revision Invändigt gängade 2- och 3-vägs reglerventiler Ventilerna är avsedda för reglering av varmt, kallt eller glykolblandat vatten i värme- och ventilationssystem. vsedda att användas tillsammans med Regins RVN5 /RVN10 - ställdon. Storlek DN15 DN50 Kvs-värde 0,63 40 Mediatemperatur C Tryckklass PN16 Reglerbarhet 100:1 Funktion 2-vägsventil Ventilen är öppen när spindeln är i sitt nedre läge och stängd när spindeln är i sitt övre läge. 2-vägsventil 3-vägsventilen är stängd mellan port och B (portarna mittemot varandra) då spindeln är i det övre läget. I detta läge är ventilen samtidigt öppen mellan bottenporten B och den gemensamma utgående porten B. När spindeln är i det nedre läget är 3-vägsventilen helt öppen mellan port och B och alltså stängd mellan bottenporten B och den gemensamma porten B. B käglan ska täta väl och för att förhindra eventuella oljud vid stängning. 3-vägsventilen är av blandningstyp och därför avsedd för montage i blandningspunkten. Se till att röret är rent innan reglerventilen installeras. vlägsna röravlagringar, metallflisor, svetsslagg och andra främmande material. För maximal verkningsgrad och minsta möjliga slitage ska ventilen installeras i vertikalt läge med spindeln pekandes uppåt. Om ventilen monteras med ställdonet horisontellt kommer detta att leda till att packboxen utsätts för mer slitage. Ventilen ska aldrig monteras i en vinkel som överskrider º 90º 3-vägsventil Installation B 2-vägsventilen ska monteras med port på inlopp och port B på utlopp (flödesriktning in, B ut) för att Montera ventilen enligt de pilmarkeringar för vätskeriktning som finns på ventilen. Se till att det finns tillräckligt med utrymme ovanför ventilen för att göra det enkelt att ta av ventilställdonet. Sätt ett filter motströms i ventilen för att förlänga utrustningens livslängd. Vattenkvalitet enligt VDI 2035 rekommenderas. info@regincontrols.com 1

2 Tekniska data pplikation Värmesystem, kylsystem, ventilationssystem Tryckklass PN16 nslutning Invändig BSP-gänga enligt ISO 228/1 Flödeskarakteristik - B = likprocentig, B - B = linjär Max. läckage 0,1 % av kvs Media Varmvatten, kallvatten, glykolblandat vatten (max. 50 % glykol) Mediatemperatur C Reglerbarhet 100:1 Slaglängd 20 mm Material Hus Mässing SS 5170 Säte Mässing SS 5170 Kägla Mässing SS 5170 Spindel Rostfritt stål SS 2346 Packbox Mässing SS 5170 O-ringar EPDM 2-vägsventiler rtikel Nominell diameter Kvs BF DN15 0,63 BF DN15 1,0 BF DN15 1,6 BF DN15 2,1 BF DN15 2,7 BF DN20 4,2 BF DN20 5,6 BF DN25 10 BF DN32 16 BF DN40 25 BF DN vägsventiler rtikel Nominell diameter Kvs BF DN15 0,63 BF DN15 1,0 BF DN15 1,6 BF DN15 2,1 BF DN15 2,7 BF DN20 4,2 BF DN20 5,6 BF DN25 10 BF DN32 16 BF DN40 25 BF DN info@regincontrols.com 2

3 Kombinationsmöjligheter (ventil och ställdon) samt differenstryck Typ ΔPs (RVN5...) ΔPmax (RVN5...) ΔPs (RVN10...) ΔPmax (RVN10...) BF kpa 700 kpa 1600 kpa 700 kpa BF kpa 700 kpa 1600 kpa 700 kpa BF kpa 700 kpa 1600 kpa 700 kpa BF kpa 700 kpa 1600 kpa 700 kpa BF kpa 700 kpa 1600 kpa 700 kpa BF kpa 600 kpa 1600 kpa 600 kpa BF kpa 600 kpa 1600 kpa 600 kpa BF kpa 500 kpa 1400 kpa 500 kpa BF kpa 400 kpa 800 kpa 450 kpa BF kpa 300 kpa 600 kpa 400 kpa BF kpa 200 kpa 400 kpa 300 kpa BF kpa 700 kpa 1600 kpa 700 kpa BF kpa 700 kpa 1600 kpa 700 kpa BF kpa 700 kpa 1600 kpa 700 kpa BF kpa 700 kpa 1600 kpa 700 kpa BF kpa 700 kpa 1600 kpa 700 kpa BF kpa 600 kpa 1600 kpa 600 kpa BF kpa 600 kpa 1600 kpa 600 kpa BF kpa 500 kpa 1400 kpa 500 kpa BF kpa 400 kpa 800 kpa 450 kpa BF kpa 300 kpa 600 kpa 400 kpa BF kpa 200 kpa 400 kpa 300 kpa ΔPs är max. tillåtet differenstryck vid vilket ventilställdonet säkert kan stänga mot trycket. ΔPmax är max. tillåtet differenstryck över ventilens flödesväg för ställdonets hela ställområde (d.v.s. öppen ventil). 3

4 Dimensioner ø10 ø ø44 H1 H ø44 H3 H2 Nominell diameter H1 H2 H3 Slaglängd DN ½ 20 DN ¾ 20 DN DN ¼ 20 DN ½ 20 DN Mått i mm om annat ej anges. info@regincontrols.com 4

5 Tryckfallsdiagram Tryckfall mvp 2, Flöde Exempel, tryckfallsdiagram Om tryckfallet är 7 kpa () och flödet är 4 m 3 /h (B) väljs lämpligen en ventil med kvs-värdet 16 (C). Se markeringar i bilden till höger. 16 C B info@regincontrols.com 5
