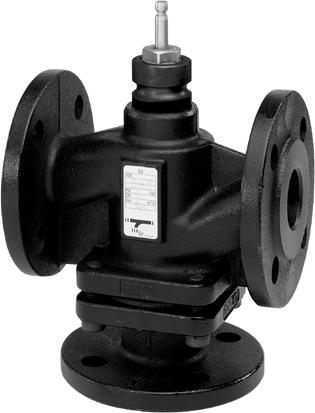

3-vägs sätesventil med flänsad anslutning, PN 16

Transkript

1 AMA8 PSD.3 Styr- och övervakningssystem 4 Styrventil för platsmonterat ställdon 440 Acvatix 3-vägs sätesventil med flänsad anslutning, PN 16 VXF41.. Ventilhus av gjutjärn EN-GJL-250 DN k vs 1, m 3 /h Kan utrustas med elektromekaniska ställdon SAX.. eller elektrohydrauliska SKD.., SK.. och SKC..... Användningsområde 3-vägsventil VXF41.. används som styrventil för blandning eller fördelning i värme-, ventilations och luftbehandlingsanläggningar. För slutna kretsar. Ventiler i silikonfritt utförande erhålls med tilläggsbeteckning 5. CM1N4440sv uilding Technologies

2 Typöversikt Ventiltyp DN k vs [m 3 / h] S v VXF ,9 15 VXF > 50 VXF VXF ,5 > 100 VXF > VXF41.40 > VXF41.49 > VXF VXF VXF VXF > 100 VXF VXF DN k vs S v k vr = Ventilens anslutning, inre diameter = Nominellt kallvattenflöde (5 till 30 C) genom helt öppen ventil (H 100 ), vid tryckdifferens 100 kpa (1 bar) = Ställförhållande k vs / k vr = Minsta k v -värde, vid bibehållen flödeskarakteristik, vid tryckdifferens 100 kpa (1 bar) Specialutförande Ventiltyp Tilläggsbeteckning eskrivning Exempel VXF Packbox med gummimanschett (PTFE) för VXF temperaturer upp till 180 C VXF Packbox med gummimanschett (PTFE), silikonfritt utförande, för temperaturer upp till 180 C VXF Tillbehör Typbeteckning eställningsnummer eskrivning ASZ6.5 ASZ6.5 Elektrisk spindelvärmare, AC 24 V / 30 W för medier under 0 C. För elektrohydrauliska ställdon SKD.., SK.., SKC.. ASZ6.6 S55845-Z108 Elektrisk spindelvärmare, AC 24 V / 30 W för medier under 0 C För elektromekaniska ställdon SAX..... eställning Leverans Vid beställning anges antal, benämning och typbeteckning samt eventuell tilläggsbeteckning. Exempel: Typbeteckning eställningsnr. enämning Antal VXF41.50 VXF vägs sätesventil PN 16 med flänsad anslutning 1 Ventil och ställdon och tillbehör förpackas och levereras separat.. Ventilen levereras utan motflänsar och flänspackningar.... Reservdelar, revisionsnummer Se översikt, på sidan 10. 2/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 16, VXF41.. CM1N4440sv

3 Kombinationsmöjligheter Ventiltyp VXF41.14 Ställdon SAX.. 1) 2) SKD.. 2) SK.. SKC.. H 100 blandning fördelning 3) blandning fördelning 3) blandning fördelning 3) blandning fördening 3) [mm] VXF ) ) VXF41.24 Δp max [kpa] VXF ) VXF VXF41.40 VXF VXF41.50 VXF ) VXF VXF VXF VXF ) 2) 3) Vid ställdon SAX.. använd VXF VXF41.50 med tillsluten förbigång Används upp till en max. medietemperatur av 150 C Nationella och lokala föreskrifter skall övergripande gälla Om ljud från ventilen kan tillåtas, gäller samma värden som vid montering som blandningsventil. H 100 = Nominell lyfthöjd Δp max = Max. tillåten tryckdifferens över ventilen (blandningsventil: port A-A, -A; fördelningsventil: port A-A, A-) för ventilställdonets hela ställområde Översikt Ställdon Typ Styrsignal Ställdonstyp Matningsspänning Snabbstängningsfunktion Gångtid Ställkraft Datablad SAX31.00 SAX31.03 SAX81.00 SAX81.03 SAX61.03 SKD32.50 SKD32.21 SKD32.51 SKD82.50 SKD82.51 SKD60 SKD62.. SK32.50 SK32.51 SK82.50 SK82.51 SK60 SK62.. SKC32.60 SKC32.61 SKC82.60 SKC82.61 SKC60 SKC62.. Elektromekanisk Elektrohydraulisk Elektrohydraulisk Elektrohydraulisk AC 230 V AC/DC 24 V AC 230 V AC 24 V AC 230 V AC 24 V AC 230 V AC 24 V 3-läges DC 0 10 V 1) 3-läges DC 0 10 V 1) 3-läges DC 0 10 V 1) 3-läges DC 0 10 V 1) 1) eller DC 4 20 ma eller Ω Ställdon SAX81.. och SAX61är UL-godkända. 120 s 30 s 120 s 800 N N s 120 s 30 s 120 s 1000 N N s 120 s 2800 N N s 2800 N N /10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 16, VXF41..

4 Tekniskt / Mekaniskt utförande Ventilgenomskärning 4440Z01 eroende på ventilstorlek används en styrd perforerad eller slitsad kägla, vilken är fast förbunden med ventilspindeln. A A A A DN med tillsluten förbigång, om ställdon SQX.. används. Ventilsätet är inskruvat i ventilhuset och tätat med ett speciellt tätningsmedel. Principschema, konstruktionsvariationer möjliga. Dimensionering Flödesdiagram landning ,8 0,6 0,5 0,4 0,3 0,2 0,01 1 0,02 2 0,03 0,04 0, ,1 DN - k vs , , ,2 20 0,3 0,4 0,5 SKC , SAX.. SKD.. SK.. p max ,2 16, ,1 8,4 5,8 2,78 2,2 1,7 1,4 1,1 0,8 0,6 0,278 0,2 0,17 0,14 0,11 0,08 0,06... Δp max = Max. tillåten tryckdifferens över ventilen (landning: port A-A, -A; Fördelning: port A-A, A-) för ventilställdonets hela ställområde Δp v100 = Tryckdifferens över helt öppen ventil och flödesväg A A, A vid volymflöde V 100 V & 100 = Volymflöde genom helt öppen ventil (H 100 ) 100 kpa = 1 bar 10 mws 1 m 3 /h = 0,278 l/s vatten vid 20 C 4/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 16, VXF41.. CM1N4440sv

5 Ventilkarakteristik Flöde k v / k vs A A A A - A D02 Genomgång %: Linjär %: n gl = 3 enligt VDI / VDE 2173 Förbigång %: Linjär landning: Flöde från port A och port till port A Fördelning: Flöde från port A till port och port A Lyfthöjd H / H 100 Port A = Flöde summa A + Port A = Variabelt flöde Port = Förbigång (variabelt flöde) 3-vägsventilen bör i första hand användas som blandningsventil. Arbetstryck och medietemperatur VXF41... VXF VXF Arbetstryck [bar] D Medietemperatur [ C] Arbetstryck och medietemperaturer enligt ISO 7005 Gällande lokala föreskrifter skall beaktas. Anvisningar Projektering Montering av ventilen i returledningen är att föredra, på grund av temperaturen i denna är lägre, vilket ökar packboxens livslängd. Vid öppna kretsar finns risk för kalkavlagring som kan blockera ventilspindelns rörelse. I sådana fall skall endast de starkaste ställdonen SK.. eller SKC.. användas. Dessutom rekommenderas motionering av ventilen en till tre gånger per vecka. Ett smutsfilter bor alltid monteras före ventilen. Detta ökar ventilens funktionssäkerhet. Vid medier med temperatur under 0 C erfordras den elektriska spindelvärmaren, för att undvika fastfrysning av ventilspindeln i packboxen. Spindelvärmaren är ur säkerhetssynpunkt utförd för en driftspänning av AC 24 V / 30 W. Montering Ventil och ställdon kan enkelt sammanbyggas på monteringsplatsen. Inga specialverktyg och justeringsarbeten erfordras. Monteringsanvisning medföljer ventilen. 5/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 16, VXF41..

6 Monteringslägen Z01 Flödesriktning Vid monteringen skall ventilens flödesriktning som är angiven på ventilen beaktas. landning från A / till A A A 4430Z02 Fördelning från A till A / A A 4430Z03 Igångkörning Igångkörning av ventilen får endast ske med korrekt monterat ställdon Ventilspindel rör sig inåt: Rak genomgång A A öppnar, Förbigång stänger Ventilspindel rör sig utåt: Rak genomgång A A stänger, Förbigång öppnar Underhåll Ventil VXF41.. är underhållsfri Varning Vid servicearbeten på ventilen och/eller ställdonet Stoppa pumpen och slå ifrån matningsspänningen. Stäng avstängningar i rörledningar och. Gör dem trycklösa och låt dem svalna. Om nödvändigt, lossa de elektriska ledningarna från anslutningsplintarna. Igångkörningen av ventilerna får endast ske med enligt föreskrifterna monterat ventilställdon. Packbox Avfallshantering Vid trycklösa och avsvalnade rörledningar och om spindelns övre del är oskadad, kan packboxen bytas utan att ventilen behöver demonteras. Finns det skador på ventilspindeln inom det område som kommer i kontakt med packboxen skall spindeln med kägla bytas ut. De olika ventilmaterialen skall i samband med miljöanpassad avfallshantering åtskiljas och sorteras var för sig. En särbehandling av specifika komponenter kan vara obligatorisk enligt lagens föreskrifter eller önskvärd ur ett ekologiskt perspektiv. Lokal och aktuell lagstiftning skall alltid beaktas. Garanti Användarspecifika tekniska data garanteras endast med de Siemens-ställdon som anges under avsnitt Kombinationsmöjligheter. Vid användning tillsammans med ställdon av annat fabrikat upphör ovanstående garantiåtagande. 6/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 16, VXF41.. CM1N4440sv

7 Tekniska data Funktionsdata Tryckklass PN16 enligt ISO 7268 Arbetstryck Enligt ISO 7005 inom medietemperaturområdet enligt diagram på sid. 6 Ventilkarakteristik Rak genomgång % % Förbigång % Läckage Rak genomgång Förbigång DN 15...DN 50 DN 15...DN 150 Linjär Logaritmisk; n gl = 3 enligt VDI / VDE 2173 Linjär 0...0,02 % av k vs -värdet, DIN ,02 % av k vs -värdet, med ställdon SAX % av k vs -värdet med ställdonen SKD.., SK.. och SKC.. Tillåtna medier: Vatten Kyl-, kall-, varm- och hetvatten, vatten med frysskyddsmedel; Rekommendation: Vattenbehandling enligt VDI 2035 Saltlösning 4) Värmebärarolja (endast ventiler med tilläggsbeteckning 4 eller 5) Medietemperatur 1) Vatten, saltlösn. 4) VXF41.. VXF41..4, VXF41..5 Hetvatten VXF41..4, VXF41..5 Värmebärarolja VXF41..4, VXF41..5 Ställförhållande S v Max. 150 C (180 C) C (180 C) 2) 180 C 180 C (endast ventiler med tilläggsbeteckning 4 eller 5) Se avsnitt Typöversikt Lyfthöjd DN 15 50: 20 mm DN : 40 mm Normer och standarder Tryckapparat-riktlinjer PED 97/23/EC Tryckbärande delar Enligt artikel 1, avsnitt Fluidgrupp 2: DN Utan CE-märkning enligt artikel 3, avsnitt 3 (allmänt giltiga ingenjörspraxis) DN Kategori I, med CE-märkning DN 150 Kategori II, med CE-märkning, Kontrollplats nr 0036 Miljökompatibilitet ISO (miljö) ISO 9001 (kvalitet) SN (miljövänliga produkter) RL 2002/EG (RoHS) Material Ventilhus Gjutjärn EN-GJL-250 Spindel CrNi-stål Kägla, säte CrNi-stål Packbox 3) Standardutförande: Mässing Specialutförande: Rostfritt stål Spindeltätning Standardutförande: EPDM O-ring, silikonfri Specialutförande: VXF41..4: PTFE-manschetter VXF41..5: PTFE manschetter, silikonfri Mått / vikt Se avsnitt Måttuppgifter Flänsade anslutningar Enligt ISO ) För C använd elektrohydrauliska ställdon SK.. eller SKC 2) Vid en medietemperatur < 0 C skall en spindelvärmare användas. Nationella och lokala föreskrifter skall övergripande gälla. 3) Silikonfritt utförande upp till 180 C med tilläggsbeteckning 5 4) Får ej vara av sådan art eller blandning att det angriper ventilens material... 7/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 16, VXF41..

8 Måttuppgifter (mått i mm H H2 L3 D4 D H1 D2 K L2 D L1 4440M01 DN D D2 D4 K L1 L2 L3 H1 H2 H kg Ø Ø Ø SAX.. SKD.. SK.. SKC.. [kg] (4x) ,5 > 506 > 464 > 639 4, , ,5 > 499 > 457 > , (4x) ,5 > 538 > 496 > , ,5 > ,5 > , (8x) ,5 > , ,5 > (8x) ,5 > DN = Ventilens anslutning, inre diameter H = Total höjd för ventil och ställdon inkl. minsta erforderliga avstånd till vägg eller tak för montering, anslutning, handhavande, underhåll etc. H1 = Mått från rörledningens centrum till monteringsfalsen för ställdonet (överkant) H2 = Ventil i läge STÄNGD med ventilspindeln helt utskjuten 8/10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 16, VXF41.. CM1N4440sv

9 Reservdelar eställningsnummer för reservdelar Packbox Sats 4310Z02 Kägla med ventilspindel, säkringsring, tätning Ventiltyp DN VXF41.. VXF41..4 VXF41..5 VXF41.., VXF41..4, VXF41..5 VXF VXF VXF VXF VXF VXF Z03 Vid dessa ventiler är ett kägelbyte ej möjligt. VXF VXF VXF VXF VXF VXF VXF Revisionsnummer Ventiltyp Giltig fr.o.m. rev.nr Ventiltyp Giltig fr.o.m. rev.nr Ventiltyp Giltig fr.o.m. rev.nr VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF VXF /10 Siemens 3-vägs sätesventil med flänsad anslutning, PN 16, VXF41..
