2- och 3-vägsventiler PN 16

Transkript

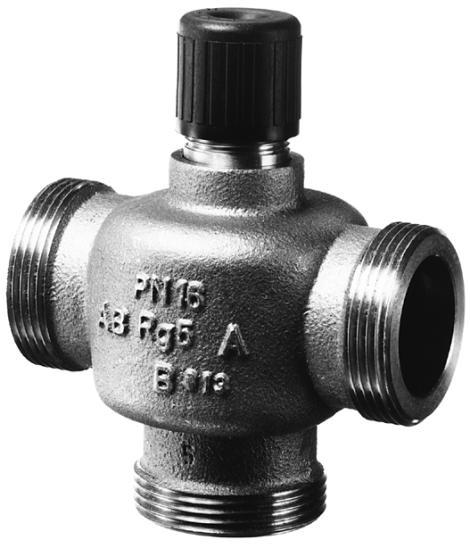

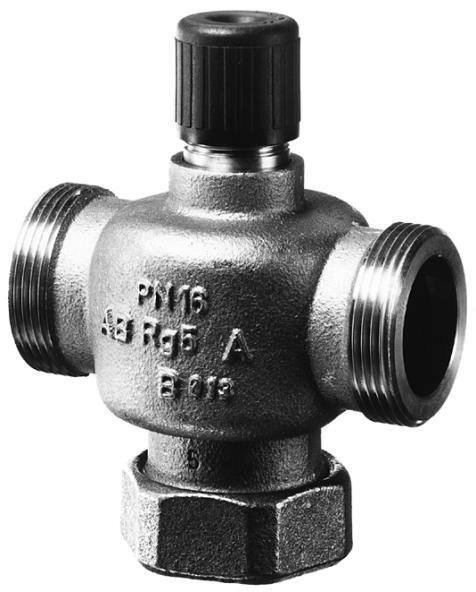

1 M 8 Styr- och övervakningssystem PSD.3 Styrventiler för platsmonterat ställdon vägsventil VVP till VVP vägsventil VXP till VXP vägsventil med T-förbigång VMP till VMP vägsventil VVP bis VVP vägsventil VXP bis VXP cvatix 2- och 3-vägsventiler PN 16 VVP45.. VXP45.. VMP45.. Ventilhus av rödgods, CC499K DN k vs 0,25 25 m 3 /h Plantätning med utvändigt gängade anslutningar.. enl. ISO 228/1 Kopplingssatser Lxx med gängad anslutning (levereras av Siemens) Klämringsförskruvningar SERTO SO (anskaffas via fackhandel) Handomställningsratt Kan utrustas med elektromekaniska ställdon SS.. eller SSC.. nvändningsområde I ventilations- och luftbehandlingsanläggningar för reglering på vattensida av efterbehandlingsapparater i slutna kretsar t.ex. induktionsapparater, Fan Coil-apparater, små eftervärmare/efterkylare i: 2-rörssystem med en värmeväxlare för värme och kyla 4-rörssystem med två separata värmeväxlare för värme och kyla I värmeanläggningar för värmezoner med slutna kretsar, t.ex. Våningsplan Lägenheter Enskilda rum CM1N4845sv uilding Technologies

2 Typöversikt VVP vägs est.nummer VXP vägs est.nummer VMP45.. 2) 3-vägs med T-förbigång est.nummer VVP PZ:VVP VXP PZ:VXP VMP PZ:VMP DN nslutning k vs [m 3 /h] k vs 1) [m 3 /h] 0,25 0,18 VVP PZ:VVP VXP PZ:VXP VMP PZ:VMP ,4 0,28 VVP PZ:VVP VXP PZ:VXP VMP PZ:VMP ½ 0,63 0,44 VVP PZ:VVP VXP PZ:VXP VMP PZ:VMP ,0 0,70 VVP PZ:VVP VXP PZ:VXP VMP PZ:VMP ,6 1,12 VVP PZ:VVP VXP PZ:VXP VMP PZ:VMP ¾ 2,5 1,75 VVP PZ:VVP VXP PZ:VXP VMP PZ:VMP ,0 2,80 VVP PZ:VVP VXP PZ:VXP ¼ 6,3 4,40 25 VVP PZ:VVP VXP PZ:VXP ½ 10 VVP PZ:VVP VXP PZ:VXP VVP PZ:VVP VXP PZ:VXP ¼ 25 1) 2) äller endast 3-vägsventil VMP45 säljs inte i Sverige DN = Ventilens anslutning k vs = Nominellt kallvattenflöde (5 30 C) genom helt öppen ventil (H100), vid tryckdifferens 100 kpa (1 bar) S v = Ställförhållande (k vs / k vr) k vr = Minsta k v-värde, vid bibehållen flödeskarakteristik, vid differenstryck 100 kpa (1 bar) S v >50 >100 Tillbehör För inbyggnad av ventilerna V..P45.. i rörledningsnätet erfordras kopplingssatser med gängad anslutning (L..). Kopplingssatserna beställs separat. Typ * est.nummer eskrivning Lxx2 PZ:Lxx2 Kopplingssats i aducergods bestående av: - 2 överfallsmuttrar - 2 nipplar (invändigt gängade) och - 2 plantätningar Lxx3 PZ:Lxx3 Kopplingssats i aducergods bestående av: - 3 överfallsmuttrar - 3 nipplar (invändigt gängade) och - 3 plantätningar * Kopplingssatserna finns i mässing med nippel med utvändig gänga eller helt i svart ytfosfaterat aducergods med invändig gänga. Obs! Till 2-vägsventil beställs 1 kopplingssats Lxx2. Till 3-vägsventil beställs 1 kopplingssats Lxx3. Till 3-vägsventil med T-förbigång beställs 2 kopplingssatser Lxx2 eställning Vid beställning anges antal, benämning, typbeteckning och beställningsnummer. Exempel Typbeteckning est.nummer enämning ntal VVP PZ:VVP vägsventil 1 L142 PZ:L142 Kopplingssats (2 st i en kartong) 1 VXP PZ:VXP vägsventil 1 L253 PZ:L253 Kopplingssats (3 st i en kartong) 1 VMP PZ:VMP vägsventil med T-förbigång 1 L152 PZ:L152 Kopplingssats (2 st i en kartong) 2 Leverans Reservdelar, revisionsnummer Ventiler, ställdon och tillbehör levereras separat förpackade. Se översikt på sidan 10. 2/10 uilding Technologies

3 Kombinationsmöjligheter Ventiltyp Ställdon Kopplingssatser 2) SS.. SSC.. Dp max Dp s Dp max Dp s ducergods Mässing 1) [kpa] Typbeteckn Typbeteckn VVP L132 VVP L142 VVP L152 VVP L202 VVP L252 VVP L322 VVP L402 VXP L133 VXP L143 VXP L153 VXP L203 VXP L253 VXP L323 VXP L403 VMP x L132 VMP x L142 VMP x L152 1) 2) nslutning rörsidan: invändig gänga Nationella och lokala föreskrifter skall övergripande gälla. Se även avsnitt Kopplingssatser på sidan 9. Dp max = Max. tillåtet differenstryck över ventilens flödesväg för ventilställdonets hela ställområde Dp s = Max. tillåten differenstryck (stängningstryck), vid vilken ventilen och ställdonet säkert kan stänga (nödstängning). Översikt Ställdon Typ Matningsspänning Styrsignal ångtid Ställkraft För ventil med k vs Datablad SS31.. C 230 V 3-läges 150 s t.o.m. SS81.. C 24 V 200 N 6,3 m 3 /h N4891 SS61.. C/DC 24 V DC V 75 s SSC31.. C 230 V fr.o.m. 3-läges 150 s SSC81.. C 24 V 300 N 4 m 3 /h N4895 SSC61.. C/DC 24 V DC V 30 s uilding Technologies /10

4 Dimensionering Dp max = Max. tillåtet differenstryck över ventilens flödesväg för ventilställdonets hela ställområde Dp v100 = Differentrycks över helt öppen ventil och flödesväg vid volymflöde V 100 V & 100 = Volymflöde genom helt öppen ventil (H 100) 100 kpa 1 bar» 10 mws 1 m 3 /h 0,278 l/s vatten 20 C Exempel: 1 V & 100 = 0,083 l/s 2 Dp v100 = 9 kpa 3 Sökt k vs -värde = 1,0 m 3 /h 4/10 uilding Technologies

5 Ventilkarakteristik V till V V..P till V..P V ,8 4845D02 V ,8 4845D03 0,6 0,4 0, ,2 0,4 0,6 0,8 1 0,6 0,4 0, ,2 0,4 0,6 0,8 1 H 0 H 100 H 0 H 100 k vs -värdet i förbigång utgör med ventil V t.o.m. V endast 70 % dess k vs -värdet i flödesriktningen (andra typer 100 %). Därmed kompenseras värmeväxlarens eller radiatorns flödesmotstånd så att den totala flödesmängden & V 100 hålls så konstant som möjligt. Projektering Ventilutförande Ventiltyp Ventilflöde i reglerdrift Ventilspindel Ingång Ingång Utgång Rör sig inåt Rör sig utåt 2-vägsventiler VVP Z12 variabel variabel öppnar stänger 3-vägsventiler VXP45.. variabel variabel konstant öppnar stänger stänger öppnar 4845Z13 3-vägsventiler med T-förbigång VMP Z14 variabel variabel konstant öppnar stänger stänger öppnar Obs! Flödet är tillåtet endast i pilens riktning från och. 3-vägsventiler VXP45.. och VXK45.. får endast användas som blandningsventiler. Med hänsyn till spindeltätningarna skall 2-vägsventilerna i första hand monteras i returledningen på grund av den lägre temperaturen i denna. Rekommendation: Ett smutsfilter skall monteras före ventilen. Detta ökar ventilens funktionssäkerhet. uilding Technologies /10

6 Montering Ventil och ställdon kan enkelt sammanbyggas på monteringsplatsen. Inga specialverktyg eller justeringsarbeten erfordras. Monteringsinstruktion medföljer ventilen. Monteringslägen Z01 Igångkörning Igångkörningen av ventilerna får endast ske med förinställd handomställningsratt eller med enligt föreskrifterna monterat ventilställdon. Handomställning Vid omställning med handomställningsratt eller ställdon, öppnas ventilens raka genomgång ; på 3-vägsventilen stängs eller stryps samtidigt förbigång. Handomställningsratten tillåter endast öppning av ventilen till 70 % (förbigång 30 % öppen). Ventiler med k vs -värde 10, 16 och 25 kan öppnas helt medan förbigången stängs helt. En returfjäder stänger ventilerna automatiskt. Underhåll Ventil V..P45.. är underhållsfri. Spindeltätning Varning Vid servicearbeten på ventil och/eller ventilställdon: Stoppa pumpen samt slå ifrån matningsspänningen Stäng avstängningar i rörledningarna ör ledningarna trycklösa samt låt dem svalna helt Om nödvändigt bortkoppla de elektriska ledningarna från anslutningsplintarna. Igångkörningen av ventilerna får endast ske med förinställd handomställningsratt eller med enligt föreskrifterna monterat ventilställdon. Packboxen kan inte bytas ut. Vid otäthet skall hela ventilen bytas ut. Kontakta ditt Siemens lokala regionkontor eller filial för mer information. vfallshantering pparaten får inte avfallshanteras som osorterade hushållssopor. Varning Vid demontering av ventilen kan delar flyga åt olika håll på grund av den spända returfjädern och leda till skador. lla ventiler med förspänd fjäder får endast demonteras av behörig personal! vfallshantering De olika ventilmaterialen skall i samband med miljöanpassad avfallshantering åtskiljas och sorteras var för sig. En särbehandling av specifika komponenter kan vara obligatorisk enligt lagens föreskrifter eller önskvärd ur ett ekologiskt perspektiv. Lokal och aktuell lagstiftning skall alltid beaktas... 6/10 uilding Technologies

7 aranti nvändarspecifika tekniska data garanteras endast med de Siemens-ställdon som anges under avsnitt "Kombinationsmöjligheter". Vid användning tillsammans med ställdon av annat fabrikat upphör ovanstående garantiåtagande. Tekniska data Funktionsdata Material Normer och standarder Miljökompatibilitet Mått / vikt Tryckklass PN 16 enligt EN 1333 Tillåtet drifttryck 1600 kpa (16 bar) enl. ISO 7628 / EN 1333 Ventilkarakteristik enomgång t.o.m. k vs 6.3 Logaritmisk, n gl = 2,2 enligt VDI/VDE 2173 enomgång fr.o.m. k vs 10 Linjär Förbigång Linjär Läckage Enligt DIN EN 1349 enomgång 0...0,02 % av k vs -värdet Förbigång 0 0,02 % av k vs -värdet Tillåtna medier Varmvatten, kallvatten, vatten med frysskyddsmedel Rekommendation: Vattenbehandling enligt VDI 2035 Medietemperatur C, temporärt upp till max. 120 C Ställförhållande S v Nominell lyfthöjd Ventilhus Spindel Kägla, ventilsäte, packbox Spindeltätning > 50 eller > 100 (se avsnitt Typöversikt) 5,5 mm Rödgods CC499K Rostfritt stål Mässing EPDM O-ring Kopplingar, förbigång VVP45.., k vs 6.3 upp till 25: Överfallsmutter ducergods Nippel Rostfritt stål Tätning Klinger SIL C-4300 Tryckapparat-riktlinjer PED 2014/68/EU Tryckbärande delar Område: rtikel 1, avsnitt 1 Definitioner rtikel 2, avsnitt 5 Fluidgrupp 2 Utan CE-märkning enligt artikel 4, avsnitt 3 (allmänt giltiga ingenjörspraxis) 1) EC-konformitet Euroasiatisk konformitet Produktens miljödeklaration CE1E4845en 2) innehåller information om produktens miljövänliga tillverkning och process (RoHS-konformitet, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering) Mått Se avsnitt Måttuppgifter ängade anslutningar Ventil.. enligt ISO 228/1 Kopplingssatser R/Rp.. enligt ISO7/1,.. enligt ISO 228/1 Ställdons anslutning ¾ Vikt Se avsnitt Måttuppgifter 1) 2) Ventiler där PS x DN < 1000, behöver ingen särskild test och kan inte förses med CE-märkning. Dokumentet kan laddas ned från eller 7/10 uilding Technologies

8 Måttuppgifter 2-vägsventiler VVP vägsventiler VXP vägsventiler med T-förbigång VMP45.. L4 L3 H1 H2 H H1 H2 H H1 H2 H L2 L1 4845M01 L2 L1 4845M02 L2 L1 4845M03 Ventiltyp DN H H1 H2 L1 L2 L4 Vikt [tum] [mm] [mm] [mm] [mm] [mm] [mm] [kg] VVP ½ 44,9» ,26 VVP ¾ 44,9» ,5 20 0,30 > 200 VVP ,9» ,42 VVP VVP ¼ 51» ,76 1½ 62,5» ,5 62,5 1,40 VVP > » ,5 63,5 1,95 VVP ¼ 72» ,75 Ventiltyp DN H H1 H2 L1 L2 L3 Vikt [tum] [mm] [mm] [mm] [mm] [mm] [mm] [kg] VXP ½ 44,9» ,28 VXP ¾ 44,9» ,5 32,5 0,34 > 200 VXP ,9» ,48 VXP ¼ 51» ,64 VXP ½ 62,5» ,5 52,5 1,20 VXP > » ,5 52,5 1,60 VXP ¼ 72» ,30 Ventiltyp DN H H1 H2 K L1 L2 Vikt [tum] [mm] [mm] [mm] [mm] [mm] [mm] [kg] VMP ½ 44,9» ,36 VMP ¾ > ,9» ,5 0,46 VMP ,9» ,64 8/10 uilding Technologies

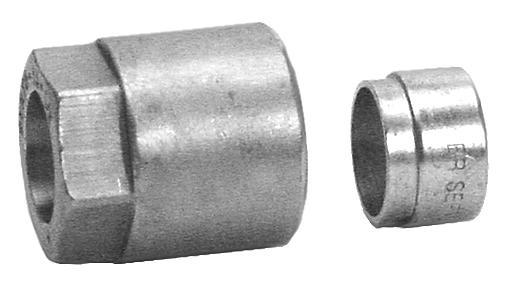

9 Kopplingssatser med plantätning levereras av Siemens Lxx2 4847Z09 Typ est.nummer nslutning rörsida R Rp [tum] [tum] [tum] R L132 PZ:L132 Utvändig gänga ½ R ⅜ T L142 PZ:L142 Utvändig gänga ¾ R ½ L 4847Z10 L152 PZ:L152 Invändig gänga 1 Rp ½ L202 PZ:L202 Invändig gänga 1¼ Rp ¾ Rp L252 PZ:L252 Invändig gänga 1½ Rp 1 L322 PZ:L322 Invändig gänga 2 Rp 1¼ T L L402 PZ:L402 Invändig gänga 2¼ Rp 1½ Lxx3 4847Z09 Typ est.nummer nslutning rörsida R Rp [tum] [tum] R L133 PZ:L133 Utvändig gänga ½ R ⅜ L143 PZ:L143 Utvändig gänga ¾ R ½ T L 4847Z10 L153 PZ:L153 Invändig gänga 1 Rp ½ L203 PZ:L203 Invändig gänga 1¼ Rp ¾ Rp L253 PZ:L253 Invändig gänga 1½ Rp 1 L323 PZ:L323 Invändig gänga 2 Rp 1¼ T L L403 PZ:L403 Invändig gänga 2¼ Rp 1½ Klämringförskruvningar anskaffas via fackhandel SERTO SO uilding Technologies /10

10 Översikt D Typ L.. För ventiltyp DN R Rp L T Typ SERTO 1) 2) SO ducergods Mässing 1) [tum] [tum] [tum] [mm] [mm] [mm] L132 VVP SO /2 12 L133 VXP ½ R ⅜» 24» 9 SO / x L132 VMP SO /2 15 L152 L153 L142 L143 VVP VXP x L142 VMP VVP VXP x L152 VMP L202 L203 L252 L253 L322 L323 L402 L403 VVP VXP VVP VXP VVP VXP VVP VXP ¾ R ½» 29,5» Rp ½» 23» ¼ Rp ¾» 25» 15 1½ Rp 1» 27» Rp 1¼» 32» ¼ Rp 1½» 32» 19 DN = Ventilens anslutning = Motsvarar ventilgänga (invändigt cylindrisk) D = Ytterdiameter för skarvfria kopparrör och mjuka stålrör 1) 2) Medietemperatur: max. 100 C SO och SO på förfrågan Ventilsidan: med cylindrisk gänga enligt ISO Rörsidan: med cylindrisk gänga enligt ISO 7-1 SO /4 SO / nmärkning Kopplingar finns i många olika alternativ så som aducergods med invändig gänga i nippel, avzinkningsfri mässing invändig gänga, invändig lödning eller för presskopplingssystem. Kontakta närmaste Siemens kontor för vägledning. Reservdelar Typ eställningsnummer enämning ntal Inställningsratt för ventiler med kort lyfthöjd 10 Revisionsnummer Typ iltig fr.o.m. rev.nr. Typ iltig fr.o.m. rev.nr. Typ iltig fr.o.m. rev.nr. VVP /01 VXP /01 VMP /01 VVP /01 VXP /01 VMP /01 VVP /01 VXP /01 VMP /01 VVP /01 VXP /01 VMP /01 VVP /01 VXP /01 VMP /01 VVP /01 VXP /01 VMP /01 VVP /01 VXP /01 VMP /01 VVP /01 VXP /01 VVP /01 VXP /01 VVP /01 VXP /01 VVP /01 VXP /01 10/10 ã Siemens, uilding Technologies Division, en/ Rätt till ändringar förbehålles uilding Technologies
