BLANDNINGSVENTIL FÖR VARMVATTENBEREDNING OCH VÄRMESYSTEM. LK 551 HydroMix LK 551 HydroKit HWC LK 551 HydroKit Solar

Transkript

1 BLANDNINGSVENTIL FÖR VARMVATTENBEREDNING OCH VÄRMESYSTEM LK 551 HydroMix LK 551 HydroKit HWC LK 551 HydroKit Solar

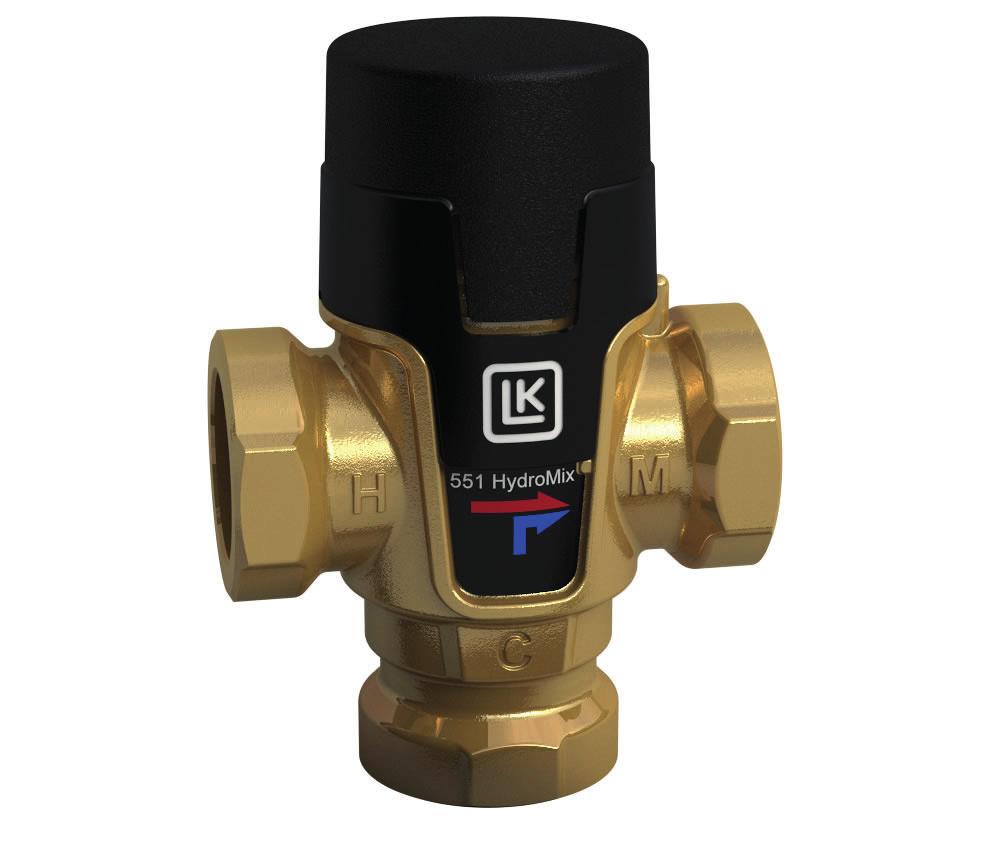

2 LK 551 HydroMix WRAS godkänd Inbyggt skållningsskydd Skyddskåpan förhindrar att temperaturinställningen ändras oavsiktligt TEKNISKA DATA Arbetstemperatur Min. +5 C/Max. +95 C Blandningstemperatur Min. +25 C/Max. +45 C Min. +35 C/Max. +55 C Min. +35 C/Max. +65 C Max. arbetstryck 1,0 MPa (10 bar) Media 1 Vatten - Etylenglykolinblandning 50% Media 2 Vatten - Propylenglykolinblandning max. 50% Media 3 Vatten - Etanolinblandning 50% Gängstandard Rp - invändig gänga, G - utvändig gänga Material, ventilhus Avzinkningshärdig mässing EN CW626N Temperaturstabilitet ±3 C LK 551 HydroMix är en blandningsventil för varmvatten beredning och värmesystem. Blandningsventilen har en termisk insats som reglerar tillförseln av både kall- och hetvatten så att önskad temperatur uppnås. Ventilen har ett skållningsskydd som stänger för inkommande hetvatten om kallvattentillförseln skulle upphöra. Pilar på ventilhuset anger flödesriktning. C = inkommande kallvatten H = inkommande hetvatten M = utgående varmvatten Vid montage på panna/ackumulatortank med inbyggd varmvattenberedare bör installationen utföras med värme spärr. Önskad varmvattentemperatur, inom reglerområdet 25 C till 45 C eller 35 C till 55 C/65 C, ställs in med ventilratten. Skyddskåpan förhindrar att temperaturinställningen ändras oavsiktligt. Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.

3 LK INVÄNDIG GÄNGA ARTIKELNR. DIMENSION KVS M³/H A MM B MM C MM D MM BLANDNINGSTEMPERATUR VIKT KG Rp ½ 1, , C C 0, Rp ½ 1, , C C 0, Rp ¾ 1, , C C 0, Rp ¾ 1, , C C 0,4 LK UTVÄNDIG GÄNGA ARTIKELNR. DIMENSION KVS M³/H A MM B MM C MM D MM BLANDNINGSTEMPERATUR VIKT KG G ½ 1, , C C 0, G ½ 1, , C C 0, G ¾ 1, , C C 0, G ¾ 1, , C C 0, G 1 1, , C C 0, G 1 1, , C C 0,4 LK KLÄMRINGSKOPPLING ARTIKELNR. DIMENSION KVS M³/H A MM B MM C MM D MM BLANDNINGSTEMPERATUR VIKT KG mm 1,3 86, C C 0, mm 1,3 86, C C 0, mm 1,3 86, C C 0, mm 1, C C 0, mm 1, C C 0, mm 1, C C 0,4 RESERVDELAR OCH TILLBEHÖR ARTIKELNR. ARTIKEL POSITION Rep. sats 551, 35 C - 65 C Rep. sats 551, 35 C - 55 C Rep. sats 551, 25 C - 45 C Koppelsats G ½ x ¾ lekande mutter, packningar, 1 backventil Koppelsats G ½ x ¾ lekande mutter, packningar, 2 backventiler Koppelsats G ¾ x 1 lekande mutter, packningar, 1 backventil Koppelsats G ¾ x 1 lekande mutter, packningar, 2 st backventiler 2

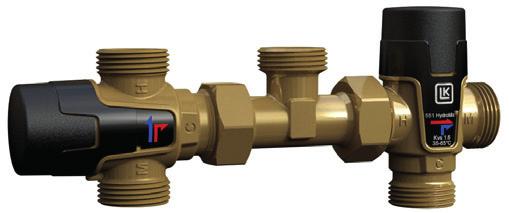

4 LK 551 HydroKit HWC Ett kompakt kit för varmvattencirkulation WRAS godkänd Inbyggt skållningsskydd Skyddskåpan förhindrar att temperaturinställningen ändras oavsiktligt TEKNISKA DATA Arbetstemperatur Min. +5 C/Max. +95 C Blandningstemperatur Min. +35 C/Max. +65 C Max. arbetstryck 1.0 MPa (10 bar) Media 1 Vatten - Ethylenglykolblandning 50% Media 2 Vatten - Propylenglykolinblandning max. 50% Media 3 Vatten - Etanolinblandning 30% Gängstandard G - utvändig gänga Material, ventilhus Avzinkningshärdig mässing EN CW625N Temperaturstabilitet ±3 C Typgodkännandebevis WRAS LK 551 HydroKit HWC är ett kompakt kit för varmvattencirkulation. Med varmvattencirkulation hålls avsedd temperatur på varmvattnet i hela tappvarmvattensystemet och väntetiden för att få varmt vatten vid tappstället minskar. Varmvattencirkulation är särskillt lämpligt i byggnader med långa vattenledningar. LK 551 HydroKit HWC består av blandningsventil, korsrör, koppelsats och 3 backventiler för att förhindra självcirkulation. Blandningsventilen har en termisk insats som reglerar tillförseln av både kall- och hetvatten så att önskad temperatur uppnås. Ventilen har ett skållningsskydd som stänger för inkommande hetvatten om kallvattentillförseln skulle upphöra. KAPACITETSDIAGRAM 10.0 Kvs (m³/h) Flöde (m³/h) Tryckfall (kpa)

5 LK 551 HYDROKIT HWC G 3/4" (5x) B A C D D 45 ARTIKEL NR. DIMENSION KVS M³/H A MM B MM C MM D MM ANMÄRKNING VIKT KG M 3/ C C 1.4 RESERVDELAR OCH TILLBEHÖR ARTIKELNR. ARTIKEL POSITION Rep. sats 551, 35 C - 65 C 1

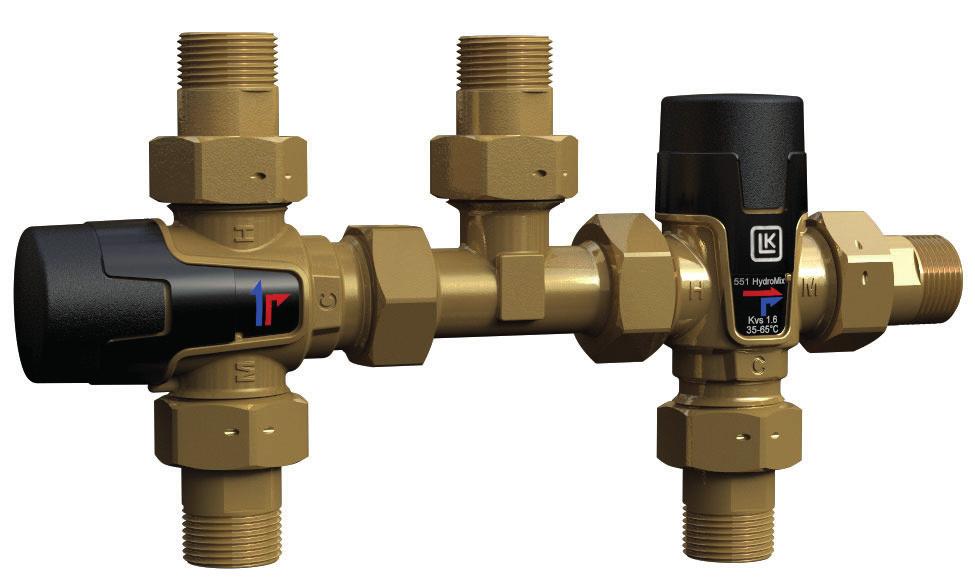

6 LK 551 HydroKit Solar Inbyggt skållningsskydd Skyddskåpan förhindrar att temperaturinställningen ändras oavsiktligt WRAS godkänd TEKNISKA DATA Arbetstemperatur Min. +5 C/Max. +95 C Fördelningstemperatur Min. +46 C/Max. +56 C Blandningstemperatur Min. +35 C/Max. +65 C Max. arbetstryck 1.0 MPa (10 bar) Media 1 Vatten - Ethylenglykolblandning 50% Media 2 Vatten - Propylenglykolinblandning max. 50% Media 3 Vatten - Etanolinblandning 50% Gängstandard Rp - invändig gänga G - utvändig gänga Material, ventilhus Avzinkningshärdig mässing EN CW626N Temperaturstabilitet ±3 C Typgodkännandebevis WRAS LK 551 HydroKit Solar är en ventilkombination för energi optimering av varmvattenberedning med solvärme och annan värmekälla. HydroKit Solar säkerställer att tappvarmvattnet håller inställd temperatur genom att blanda varmvattnet från solvärmesystemet direkt till tappstället eller fördela till annan värmekälla för ytterligare uppvärmning om så krävs. LK 551 HydroKit Solar har två termiska ventiler med skållningsskydd. Reglerområdet är justerbart mellan 35 C och 65 C för blandningsventilen och mellan 46 C och 56 C för fördelningsventilen.

7 LK 551 HYDROKIT SOLAR - MED KOPPELSATS G 3/4" 79 G 3/4" G 3/4" G 3/4" G 3/4" ARTIKEL NR. DIMENSION VIKT KG M ¾ 1.6 Koppelsats ingår: 5 st lekande muttrar, glander, packningar samt 2 st backventiler. LK 551 HYDROKIT SOLAR 79 G 1" G 1" 44 G 1" G 1" G 1" ARTIKEL NR. DIMENSION VIKT KG M 1 1.6
