1 Produktkatalog

2 rt. nr:

3 Innehållsförteckning LK rmatur - n komplett leverantör... 5 Laddningsenheter... 9 LK 810 ThermoMat G LK 810 ThermoMat G co LK 810 ThermoMat W LK 810 ThermoMat W co LK 811 ThermoMat co LK 815 ThermoKit T co LK 816 ThermoKit co Termiska ventiler och backventiler LK 820 ThermoVar LK 821 ThermoVar LK 823 ThermoVar LK 825 ThermoVar LK 822 Thermoac LK 826 Thermoac LK Isolering pplikationer Shuntventiler LK 830 ThermoMix LK 831 ThermoMix LK 840 ThermoMix LK 841 ThermoMix LK 845 ThermoMix LK 846 ThermoMix LK 850 ThermoMix H LK 851 ThermoMix H LK 842 ThermoMix P LK Isolering Shuntautomatik LK 100 Smartomfort T LK 110 Smartomfort LK 120 Smartomfort LK 130 Smartomfort pplikationer Laddningsautomatik LK 150 SmartSol LK 160 Smartio Solvärmepaket LK 201 SmartSolar LK 202 SmartSolar Monteringssatser Ventilmotorer LK 950 Ventilmotor MultiFill LK 520 MultiFill LK 520 MultiFill pplikationer Växelventiler LK 525 MultiZone 2V LK 525 MultiZone 3V LK 525 MultiZone Polar LK 525 MultiZone Solar pplikationer Ventiler för varmvattenberedning LK 514 MultiSafe LK 548 quakit LK 550 quamix LK 551 HydroMix Övriga ventiler LK 538 ThermoFill LK 539 ThermoFill LK 435 OptiFlow LK 519 ThermoSafe LK 700/705 eromat Övergångar Montage av klämringskopplingar Media LK Gruppen

4 4 Garnisonsgatan 49 S Helsingborg Sverige Tel: +46 (0) Fax: +46 (0)

5 LK rmatur - en komplett leverantör Vår verksamhet LK rmatur grundades 1985 när LK-gruppen ökade sitt fokus på att förse tillverkare av värmeapparater och varmvattenberedare med ventiler och komponenter. Genom att ständigt ligga i framkant och möta marknadens krav på nya produkter och tjänster har LK rmatur vuxit till en betydande leverantör av ventiler, komponenter och prefabricerade enheter för den globala OM och distributörsmarknaden. LK rmatur producerar nu mer än en och en halv miljon ventiler per år, allt från enkla standardventiler till avancerade kundanpassade specialkomponenter. Vi vänder oss till kunder som ser energibesparing och miljötänkande som en självklarhet. Risken för en framtida energibrist, den snabba energiprisutvecklingen och problemet med den globala uppvärmningen har skapat ett stort behov av väl fungerande värmesystem som hjälper oss att spara energi och utnyttja förnyelsebara energikällor. Gemensamt för våra kunder är höga krav på kvalitet, kundanpassning och leveranssäkerhet. Vårt mål är att vara en komplett affärspartner inom VVS. ärför räcker det inte att erbjuda produkter av hög kvalitet - produkterna måste även finnas på rätt plats i rätt tid. Vi har lagt stor vikt vid att ta ett övergripande logistikansvar och ser till att våra leveranser kommer fram till kundens produktionsställe vid rätt tidpunkt, tydligt uppmärkta och förpackade enligt önskemål. På så sätt medverkar vi till att sänka våra kunders produktionskostnader. Maskiner och teknik i alla ära men det som gör ett företag framgångsrikt är människorna. ärför står medarbetarna i fokus på LK rmatur - kompetens och kunnande är viktiga ledord. Utbildning och utveckling är en naturlig del av kulturen och vi arbetar enligt Lean-metoden med ständiga förbättringar och framsteg. Vårt ledningssystem uppfyller kraven enligt ISO 9001:2008 avseende utveckling, tillverkning och försäljning av VVS-armatur, värmeregleringsautomatik och prefabricerade systemlösningar. 5

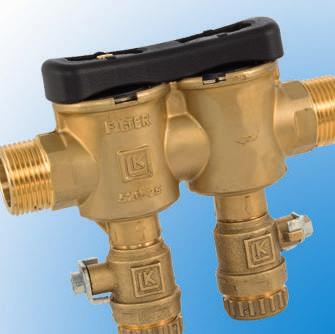

6 Våra produkter Vår filosofi är att våra produkter ska ha hög kvalitet och teknisk nivå samtidigt som de ska vara lätta att installera, förstå och använda. Vi utvecklar och konstruerar ständigt nya produkter och kraven är höga för att möta våra kunders såväl som våra egna högt ställda förväntningar. Ofta är vi med redan i idéstadiet och kan hjälpa våra kunder med rätt produkt och hela lösningar som sparar tid och pengar. Vi erbjuder våra kunder ett brett sortiment bestående av teknisk armatur, elektronisk värmereglering, prefabricering av specialanpassade rör och enheter samt ett kompletterande sortiment av handelsprodukter. Teknisk armatur LK rmaturs huvudsakliga och ursprungliga verksamhet bygger på vår egen tillverkning av ventiler. Tack vare stor kunskap inom området kombinerat med den senaste tekniken har vi idag ett omfattande sortiment av såväl standardventiler som avancerade kundanpassade speciallösnigar. Vårt armatursortiment inkluderar ThermoMix shuntventiler, ThermoVar termiska ventiler, Thermoac backventiler, ThermoMat och ThermoKit laddningsenheter, växelventiler, blandningsventiler, påfyllningsventiler, säkerhetsventiler, temperaturbegränsningsventiler och automatiska avluftningsventiler. 6

7 lektronisk värmereglering LK rmaturs eget sortiment av elektronisk värmereglering och laddningsautomatik lyder under familjenamnet Smart. nkla, användarvänliga produkter som tillgodoser våra kunders behov på ett smart sätt. Sortimentet inkluderar Smartomfort - värmereglering, Smartio - laddningsautomatik, SmartSol - solvärmeautomatik och SmartSolar - solvärmepaket. Prefabricering Inom prefabricering arbetar vi med såväl bearbetning av rör i stål, rostfritt stål och koppar som med montering av komponenter till kompletta enheter. Genom ett nära samarbete kan vi hjälpa våra kunder med just den produktlösning som passar dem bäst. Handelsprodukter För att kunna vara en komplett leverantör erbjuder vi förutom våra egentillverkade produkter ett brett sortiment från ledande europeiska tillverkare. Vi ställer samma höga krav på våra underleverantörer som vi gör på oss själva. et gör att du kan vara säker på att alla produkter som lämnar vårt lager har samma höga kvalitet och är godkända enligt nationella och internationella normer. 7

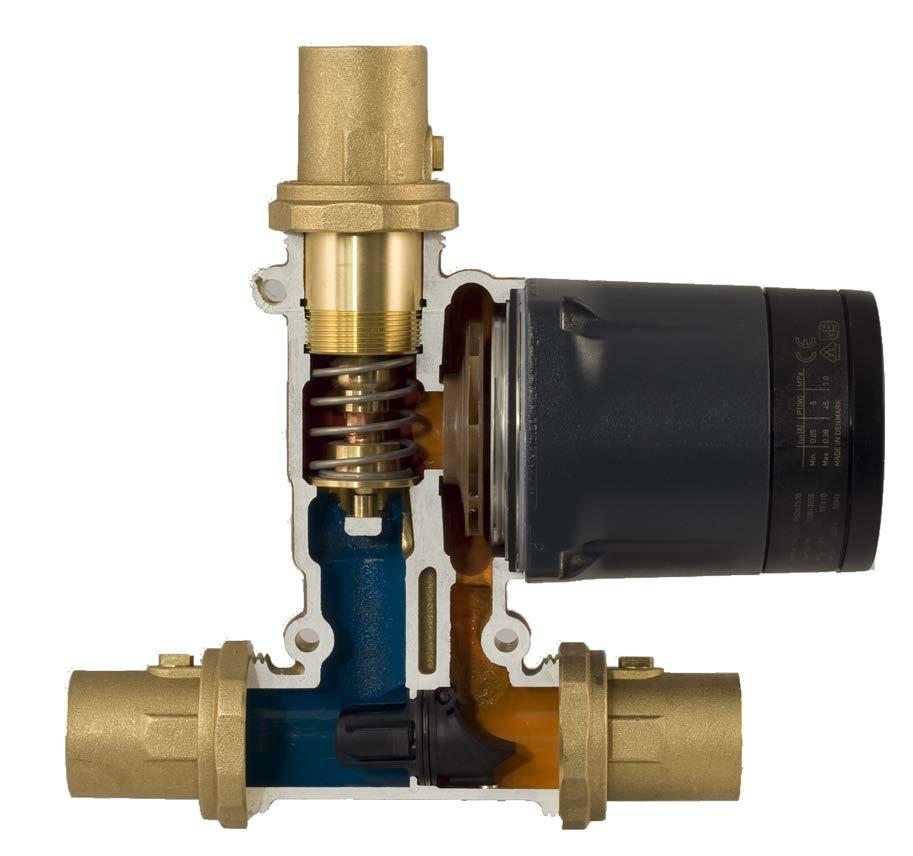

8 Laddningsenheter LK 810 ThermoMat 1. Uppvärmningsfasen 2. Laddningsfasen 3. vslutningsfasen 4. Självcirkulation med backventil 8

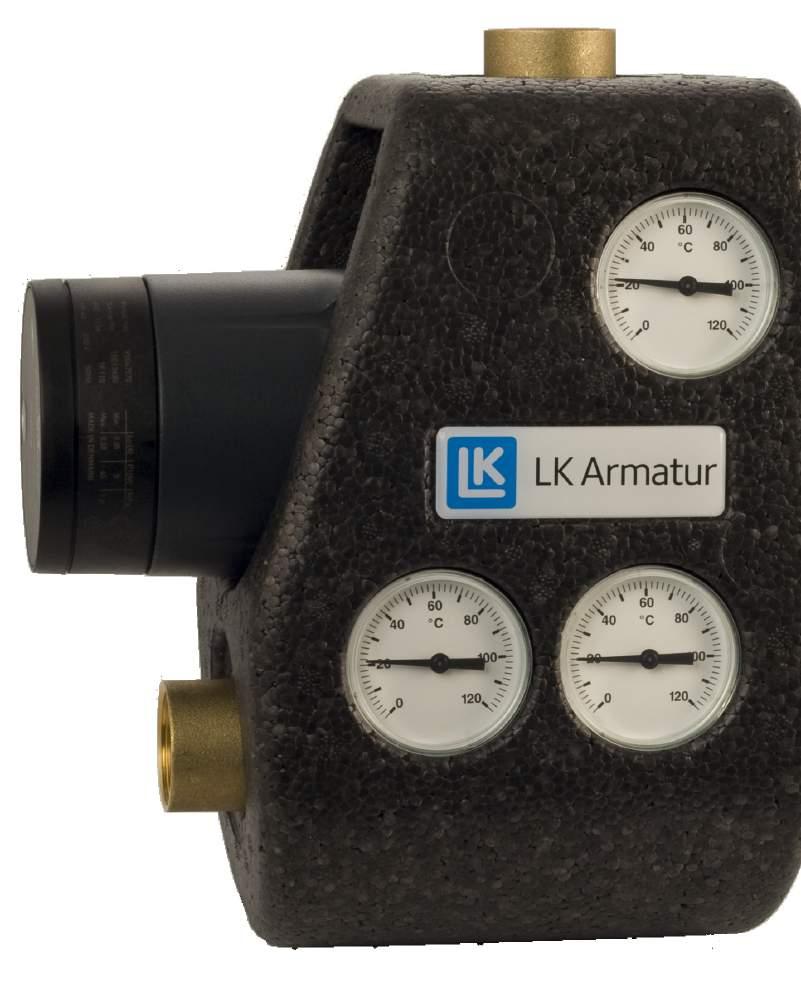

9 rp ready 2015 Laddningsenheter Laddningsenheter för biobränslesystem LK 810 ThermoMat G Kompakt laddningspaket med integrerad cirkulationspump. rp ready 2015 LK 810 ThermoMat G co Kompakt laddningspaket med lågenergipump som uppfyller kraven för rp LK 810 ThermoMat W Kompakt laddningspaket med integrerad cirkulationspump. rp ready 2015 LK 810 ThermoMat W co Kompakt laddningspaket med lågenergipump som uppfyller kraven för rp LK 811 ThermoMat co Kompakt laddningspaket med lågenergipump som uppfyller kraven för rp 2015 samt integrerad shuntventil. LK 811 finns med eller utan elektronisk shuntautomatik. rp ready 2015 LK 815 ThermoKit T co Laddningsgrupp med lågenergipump som uppfyller kraven för rp rp ready 2015 LK 816 ThermoKit co lektronisk laddningsgrupp med lågenergipump som uppfyller kraven för rp

10 Laddningsenheter LK 810 ThermoMat G LK 810 ThermoMat G Tekniska ata Spänning ffektförbrukning Max. panneffekt 230 V 50 Hz W beroende av pumphastighet 65 kw vid 20 ΔT Returtemperatur 55, 60, 65 eller 70 rbetstemperatur Min. +5 /Max Omgivningstemperatur Min. +5 /Max. +60 Max. arbetstryck 1,0 MPa (10 bar) Max. flöde 2800 l/h Media Vatten - Glykolinblandning max. 50% Gängstandard Rp - invändig gänga irkulationspump Grundfos UPSO 65 Low nergy Material, ventilhus Mässing N S Material, isolering xpanderad Polypropylen PP LK 810 ThermoMat G är ett laddningspaket för sammankoppling av biobränslepannor med ackumulatorsystem. Laddningspaketet är avsett att säkerställa en optimal temperatur skiktning i ackumulatortanken och hålla en hög retur temperatur till pannan vilket höjer anläggningens verkningsgrad. Tjärbildning och kondens motverkas vilket ökar pannans livslängd. LK 810 ThermoMat G är en kompakt enhet med en integrerad cirkulationspump och termisk laddningsventil som reglerar på två portar. Laddningspaketet består även av tre avstängnings ventiler för att underlätta installation och underhåll, tre termometrar som gör att laddningsförloppet enkelt kan följas samt en isolering för att minimera värme förluster. Laddnings paketet finns i två utföranden - med eller utan backventil. Med backventil erhålls de funktioner som beskrivs under punkt 4 av eldningens faser. LK 810 ThermoMat G installeras i returledningen mellan biobränslepanna och ackumulatortank. et skall monteras stående med pumpens drivaxel i horisontellt läge. Laddningspaketet är vändbart och kan enkelt anpassas för montage till höger eller vänster om pannan. Laddningspaketet kräver normalt inget underhåll. Kontrollera installationen regelbundet. Tack vare avstängningsventil erna är alla delar utbytbara utan att systemet behöver tömmas vid en eventuell service. Registered esign Laddningsgruppens funktion under eldningens olika faser: 1. Uppvärmningsfasen Vatten cirkulerar mellan panna och laddningspaket medan pannans temperatur stiger. 2. Laddningsfasen en termiska insatsen börjar öppna och tillåter returvatten från ackumulatortanken att blandas med vatten från framledningen innan det går tillbaka till pannan. Returtemperaturen till pannan hålls konstant. 3. vslutningsfasen en termiska insatsen är fullt öppen och bypassledningen hålls stängd. etta resulterar i en optimal överföring av värme från pannan och ackumulatortanken fylls med framledningsvatten. 4. Självcirkulation med backventil Självcirkulation uppnås så snart eldningen upphört och cirkulationspumpen har stannat. et återstående hetvattnet laddas till ackumulatortanken. Vid ett eventuellt strömbortfall eller pumphaveri öppnar backventilen automatiskt för att tillåta självcirkulation. ackventilen hindrar också återcirkulation från ackumulatortank till panna. 10

11 Laddningsenheter LK 810 ThermoMat G Pumpkaraktäristik Panneffekt III II 80 Δp (kpa) I ffekt (kw) ,0 0,5 1,0 1,5 2,0 2,5 3,0 Flöde (m³/h) Med backventil 0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Flöde (m³/h) Utan backventil LK 810 G - Invändig gänga F rtikelnr. Utförande Returtemperatur imension mm mm mm mm mm F mm Vikt kg utan backventil 55 Rp , utan backventil 55 Rp 1¼ , utan backventil 60 Rp , utan backventil 60 Rp 1¼ , utan backventil 65 Rp , utan backventil 65 Rp 1¼ , utan backventil 70 Rp , utan backventil 70 Rp 1¼ , med backventil 55 Rp , med backventil 55 Rp 1¼ , med backventil 60 Rp , med backventil 60 Rp 1¼ , med backventil 65 Rp , med backventil 65 Rp 1¼ , med backventil 70 Rp , med backventil 70 Rp 1¼ ,9 11

12 Laddningsenheter LK 810 ThermoMat G LK 810 G - Klämringskoppling F rtikelnr. Utförande Returtemperatur imension mm mm mm mm mm F mm Vikt kg utan backventil mm , utan backventil mm , utan backventil mm , utan backventil mm , med backventil mm , med backventil mm , med backventil mm , med backventil mm ,9 Reservdelar och Tillbehör rtikelnr. rtikel Position Pumpmotor Grundfos UPSO LK 810 Termisk insats LK 810 Termisk insats LK 810 Termisk insats LK 810 Termisk insats vstängningsventil Rp vstängningsventil Rp 1¼ vstängningsventil 28 mm Packning PM 1½ - Ø44 x Ø27 x 2 mm Termometer Ø51 x Ø7 mm, L PP isolering LK Säte Fjäder ackventil LK 810 / Propp LK 810 /

13 Laddningsenheter LK 810 ThermoMat G co LK 810 ThermoMat G co Tekniska ata Spänning 230 V 50 Hz ffektförbrukning 5-45 W beroende av pumphastighet Max. panneffekt 55 kw vid 20 ΔT Returtemperatur 55, 60, 65 eller 70 rbetstemperatur Min. +5 /Max Omgivningstemp. Min. +5 /Max. +60 Max. arbetstryck 1,0 MPa (10 bar) Max. flöde 2300 l/h Media Vatten - Glykolinblandning max. 50% Gängstandard Rp - invändig gänga irkulationspump Grundfos lpha 2L 60 Material, ventilhus Mässing N S Material, isolering xpanderad Polypropylen PP LK 810 ThermoMat G co är ett laddningspaket för sammankoppling av biobränslepannor med ackumulatorsystem. Laddningspaketet är avsett att säkerställa en optimal temperatur skiktning i ackumulatortanken och hålla en hög returtemperatur till pannan vilket höjer anläggningens verknings grad. Tjärbildning och kondens motverkas vilket ökar pannans livslängd. LK 810 ThermoMat G co är en kompakt enhet med integrerad lågenergipump som uppfyller kraven för rp 2015 och termisk laddningsventil som reglerar på två portar. Laddnings paketet består även av tre avstängningsventiler för att underlätta installation och underhåll, tre termometrar som gör att laddningsförloppet enkelt kan följas samt en isolering för att minimera värmeförluster. Laddningspaketet finns i två utföranden - med eller utan backventil. Med backventil uppnås de funktioner som beskrivs under punkt 4 av eldningens faser. LK 810 ThermoMat G co installeras i returledningen mellan biobränslepanna och ackumulatortank. et skall monteras stående med pumpens drivaxel i horisontellt läge. Laddningspaketet är vändbart och kan enkelt anpassas för montage till höger eller vänster om pannan. Laddningspaketet kräver normalt inget underhåll. Kontrollera installationen regelbundet. Tack vare avstängningsventilerna är alla delar utbytbara utan att systemet behöver tömmas vid en eventuell service. rp ready 2015 Registered esign Laddningsgruppens funktion under eldningens olika faser: 1. Uppvärmningsfasen Vatten cirkulerar mellan panna och laddningspaket medan pannans temperatur stiger. 2. Laddningsfasen en termiska insatsen börjar öppna och tillåter returvatten från ackumulatortanken att blandas med vatten från framledningen innan det går tillbaka till pannan. Returtemperaturen till pannan hålls konstant. 3. vslutningsfasen en termiska insatsen är fullt öppen och bypassledningen hålls stängd. etta resulterar i en optimal överföring av värme från pannan och ackumulatortanken fylls med framledningsvatten. 4. Självcirkulation med backventil Självcirkulation uppnås så snart eldningen upphört och cirkulationspumpen har stannat. et återstående hetvattnet laddas till ackumulatortanken. Vid ett eventuellt strömbortfall eller pumphaveri öppnar backventilen automatiskt för att tillåta självcirkulation. ackventilen hindrar också återcirkulation från ackumulatortank till panna. 13

14 Laddningsenheter LK 810 ThermoMat G co 70 Pumpkaraktäristik 100 Panneffekt III 80 Δp (kpa) II I ffekt (kw) ,0 0,5 1,0 1,5 2,0 2,5 3,0 Flöde (m³/h) 0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Flöde (m³/h) Med backventil Utan backventil LK 810 G co - Invändig gänga F rtikelnr. Utförande Returtemperatur imension mm mm mm mm mm F mm Vikt kg utan backventil 55 Rp , utan backventil 55 Rp 1¼ , utan backventil 60 Rp , utan backventil 60 Rp 1¼ , utan backventil 65 Rp , utan backventil 65 Rp 1¼ , utan backventil 70 Rp , utan backventil 70 Rp 1¼ , med backventil 55 Rp , med backventil 55 Rp 1¼ , med backventil 60 Rp , med backventil 60 Rp 1¼ , med backventil 65 Rp , med backventil 65 Rp 1¼ , med backventil 70 Rp , med backventil 70 Rp 1¼ ,6 14

15 Laddningsenheter LK 810 ThermoMat G co LK 810 G co - Klämringskoppling F rtikelnr. Utförande Returtemperatur imension mm mm mm mm mm F mm Vikt kg utan backventil mm , utan backventil mm , utan backventil mm , utan backventil mm , med backventil mm , med backventil mm , med backventil mm , med backventil mm ,6 Reservdelar och Tillbehör rtikelnr. rtikel Position Pumpmotor Grundfos lpha 2L LK 810 Termisk insats LK 810 Termisk insats LK 810 Termisk insats LK 810 Termisk insats vstängningsventil Rp vstängningsventil Rp 1¼ vstängningsventil 28 mm Packning PM 1½ - Ø44 x Ø27 x 2 mm Termometer Ø51 x Ø7 mm, L PP isolering LK Säte Fjäder ackventil LK 810 / Propp LK 810 /

16 Laddningsenheter LK 810 ThermoMat W LK 810 ThermoMat W Tekniska ata Spänning 230 V 50 Hz ffektförbrukning W beroende av pumphastighet Max. panneffekt 70 kw vid 20 ΔT Returtemperatur 55, 60, 65 eller 70 rbetstemperatur Min. +5 /Max Omgivningstemp. Min. +5 /Max. +60 Max. arbetstryck 1,0 MPa (10 bar) Max. flöde 2900 l/h Media Vatten - Glykolinblandning max. 50% Gängstandard Rp - invändig gänga irkulationspump Wilo Star RS/7-3 Material, ventilhus Mässing N S Material, isolering xpanderad Polypropylen PP LK 810 ThermoMat W är ett laddningspaket för sammankoppling av biobränslepannor med ackumulator system. Laddningspaketet är avsett att säkerställa en optimal temperatur skiktning i ackumulatortanken och hålla en hög returtemperatur till pannan vilket höjer anläggningens verknings grad. Tjärbildning och kondens motverkas vilket ökar pannans livslängd. LK 810 ThermoMat W är en kompakt enhet med en integrerad cirkulations pump och termisk laddnings ventil som reglerar på två portar. Laddnings paketet består även av tre avstängnings ventiler för att underlätta installation och underhåll, tre termometrar som gör att laddningsförloppet enkelt kan följas samt en isolering för att minimera värmeförluster. Laddningspaketet finns i två utföranden - med eller utan backventil. Med backventil erhålls de funktioner som beskrivs under punkt 4 av eldningens faser. LK 810 ThermoMat W installeras i returledningen mellan biobränslepanna och ackumulatortank. et skall monteras stående med pumpens drivaxel i horisontellt läge. Laddningspaketet är vändbart och kan enkelt anpassas för montage till höger eller vänster om pannan. Laddningspaketet kräver normalt inget underhåll. Kontrollera installationen regelbundet. Tack vare avstängningsventilerna är alla delar utbytbara utan att systemet behöver tömmas vid en eventuell service. Registered esign Laddningsgruppens funktion under eldningens olika faser: 1. Uppvärmningsfasen Vatten cirkulerar mellan panna och laddningspaket medan pannans temperatur stiger. 2. Laddningsfasen en termiska insatsen börjar öppna och tillåter returvatten från ackumulatortanken att blandas med vatten från framledningen innan det går tillbaka till pannan. Returtemperaturen till pannan hålls konstant. 3. vslutningsfasen en termiska insatsen är fullt öppen och bypassledningen hålls stängd. etta resulterar i en optimal överföring av värme från pannan och ackumulatortanken fylls med framledningsvatten. 4. Självcirkulation med backventil Självcirkulation uppnås så snart eldningen upphört och cirkulationspumpen har stannat. et återstående hetvattnet laddas till ackumulatortanken. Vid ett eventuellt strömbortfall eller pumphaveri öppnar backventilen automatiskt för att tillåta självcirkulation. ackventilen hindrar också återcirkulation från ackumulatortank till panna. 16

17 Laddningsenheter LK 810 ThermoMat W 70 Pumpkaraktäristik 100 Panneffekt III II 80 Δp (kpa) I ffekt (kw) ,0 0,5 1,0 1,5 2,0 2,5 3,0 Flöde (m³/h) 0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Flöde (m³/h) Med backventil Utan backventil LK 810 W - Invändig gänga F rtikelnr. Utförande Returtemperatur imension mm mm mm mm mm F mm Vikt kg utan backventil 55 Rp , utan backventil 55 Rp 1¼ , utan backventil 60 Rp , utan backventil 60 Rp 1¼ , utan backventil 65 Rp , utan backventil 65 Rp 1¼ , utan backventil 70 Rp , utan backventil 70 Rp 1¼ , med backventil 55 Rp , med backventil 55 Rp 1¼ , med backventil 60 Rp , med backventil 60 Rp 1¼ , med backventil 65 Rp , med backventil 65 Rp 1¼ , med backventil 70 Rp , med backventil 70 Rp 1¼ ,1 17

18 Laddningsenheter LK 810 ThermoMat W LK 810 W - Klämringskoppling F rtikelnr. Utförande Returtemperatur imension mm mm mm mm mm F mm Vikt kg utan backventil mm , utan backventil mm , utan backventil mm , utan backventil mm , med backventil mm , med backventil mm , med backventil mm , med backventil mm ,1 Reservdelar och Tillbehör rtikelnr. rtikel Position Pumpmotor Wilo Star RS/ LK 810 Termisk insats LK 810 Termisk insats LK 810 Termisk insats LK 810 Termisk insats vstängningsventil Rp vstängningsventil Rp 1¼ vstängningsventil 28 mm Packning PM 1½ - Ø44 x Ø27 x 2 mm Termometer Ø51 x Ø7 mm, L PP isolering LK Säte Fjäder ackventil LK 810 / Propp LK 810 / Packning

19 Laddningsenheter LK 810 ThermoMat W co LK 810 ThermoMat W co Tekniska ata Spänning 230 V 50 Hz ffektförbrukning 3-45 W beroende av pumphastighet Max. panneffekt 60 kw vid 20 ΔT Returtemperatur 55, 60, 65 eller 70 rbetstemperatur Min. +5 /Max Omgivningstemp. Min. +5 /Max. +60 Max. arbetstryck 0,6 MPa (6 bar) Max. flöde 2500 l/h Media Vatten - Glykolinblandning max. 50% Gängstandard Rp - invändig gänga irkulationspump Wilo Yonos PR */6 RK Material, ventilhus Mässing N S Material, isolering xpanderad Polypropylen PP LK 810 ThermoMat W co är ett laddningspaket för sammankoppling av biobränslepannor med ackumulatorsystem. Laddningspaketet är avsett att säkerställa en optimal temperatur skiktning i ackumulatortanken och hålla en hög returtemperatur till pannan vilket höjer anläggningens verknings grad. Tjärbildning och kondens motverkas vilket ökar pannans livslängd. LK 810 ThermoMat W co är en kompakt enhet med integrerad lågenergipump som uppfyller kraven för rp 2015 och termisk laddningsventil som reglerar på två portar. Laddnings paketet består även av tre avstängningsventiler för att underlätta installation och underhåll, tre termometrar som gör att laddningsförloppet enkelt kan följas samt en isolering för att minimera värmeförluster. Laddningspaketet finns i två utföranden - med eller utan backventil. Med backventil uppnås de funktioner som beskrivs under punkt 4 av eldningens faser. LK 810 ThermoMat W co installeras i returledningen mellan biobränslepanna och ackumulatortank. et skall monteras stående med pumpens drivaxel i horisontellt läge. Laddningspaketet är vändbart och kan enkelt anpassas för montage till höger eller vänster om pannan. Laddningspaketet kräver normalt inget underhåll. Kontrollera installationen regelbundet. Tack vare avstängningsventilerna är alla delar utbytbara utan att systemet behöver tömmas vid en eventuell service. rp ready 2015 Registered esign Laddningsgruppens funktion under eldningens olika faser: 1. Uppvärmningsfasen Vatten cirkulerar mellan panna och laddningspaket medan pannans temperatur stiger. 2. Laddningsfasen en termiska insatsen börjar öppna och tillåter returvatten från ackumulatortanken att blandas med vatten från framledningen innan det går tillbaka till pannan. Returtemperaturen till pannan hålls konstant. 3. vslutningsfasen en termiska insatsen är fullt öppen och bypassledningen hålls stängd. etta resulterar i en optimal överföring av värme från pannan och ackumulatortanken fylls med framledningsvatten. 4. Självcirkulation med backventil Självcirkulation uppnås så snart eldningen upphört och cirkulationspumpen har stannat. et återstående hetvattnet laddas till ackumulatortanken. Vid ett eventuellt strömbortfall eller pumphaveri öppnar backventilen automatiskt för att tillåta självcirkulation. ackventilen hindrar också återcirkulation från ackumulatortank till panna. 19

20 Laddningsenheter LK 810 ThermoMat W co 70 Pumpkaraktäristik 100 Panneffekt III 80 p (kpa) II ffekt (kw) I ,0 0,5 1,0 1,5 2,0 2,5 3,0 Flöde (m³/h) Med backventil 0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Flöde (m³/h) Utan backventil LK 810 W co- Invändig gänga rtikelnr. Utförande Returtemperatur imension mm mm mm mm mm F mm Vikt kg utan backventil 55 Rp , utan backventil 55 Rp 1¼ , utan backventil 60 Rp , utan backventil 60 Rp 1¼ , utan backventil 65 Rp , utan backventil 65 Rp 1¼ , utan backventil 70 Rp , utan backventil 70 Rp 1¼ , med backventil 55 Rp , med backventil 55 Rp 1¼ , med backventil 60 Rp , med backventil 60 Rp 1¼ , med backventil 65 Rp , med backventil 65 Rp 1¼ , med backventil 70 Rp , med backventil 70 Rp 1¼ ,5 20

21 Laddningsenheter LK 810 ThermoMat W co LK 810 W co - Klämringskoppling rtikelnr. Utförande Returtemperatur imension mm mm mm mm mm F mm Vikt kg utan backventil mm , utan backventil mm , utan backventil mm , utan backventil mm , med backventil mm , med backventil mm , med backventil mm , med backventil mm ,5 Reservdelar och Tillbehör rtikelnr. rtikel Position Pumpmotor Wilo Yonos PR */6 RK LK 810 Termisk insats LK 810 Termisk insats LK 810 Termisk insats LK 810 Termisk insats vstängningsventil Rp vstängningsventil Rp 1¼ vstängningsventil 28 mm Packning PM 1½ - Ø44 x Ø27 x 2 mm Termometer Ø51 x Ø7 mm, L PP isolering LK Säte Fjäder ackventil LK 810 / Propp LK 810 / Packning Kontaktdon

22 Laddningsenheter LK 811 ThermoMat co LK 811 ThermoMat co Tekniska ata Spänning ffektförbrukning Max. panneffekt Returtemperatur rbetstemperatur Omgivningstemp. Max. arbetstryck Max. flöde Media Gängstandard irkulationspumpar Material, ventilhus Material, isolering rp ready V 50 Hz 3-76 W beroende av pumphastighet eroende av cirkulationspump 5-99 med LK 100 Smartomfort T Min. +5 /Max. +95 Min. +5 /Max ,6 MPa (6 bar) eroende av cirkulationspump Vatten - Glykolinblandning max. 50% Rp - invändig gänga Wilo Yonos PR */6 RK Wilo Yonos PR */7,5 RK Mässing N S xpanderad Polypropylen PP LK 811 ThermoMat co är ett laddningspaket för sammankoppling av biobränslepannor med ackumulatorsystem. Laddningspaketet är avsett att säkerställa en optimal temperaturskiktning i ackumulatortanken och hålla en hög returtemperatur till pannan vilket höjer anläggningens verkningsgrad. Tjärbildning och kondens motverkas vilket ökar pannans livslängd. LK 811 ThermoMat co är en kompakt enhet med integrerad lågenergipump som uppfyller kraven för rp 2015 och en 3-vägs shuntventil som reglerar på två portar. Laddningspaketet består även av tre avstängningsventiler för att underlätta installation och underhåll samt en isolering för att minimera värmeförluster. Tre termometrar som gör att laddningsförloppet enkelt kan följas kan beställas som tillbehör. Laddningspaketet finns i två utföranden - med eller utan backventil. Med backventil uppnås de funktioner som beskrivs under punkt 4 av eldningens faser. LK 811 ThermoMat co finns med eller utan elektronisk shuntautomatik. Monteringssatser för shuntautomatik av andra fabrikat finns att beställa - se sidan 96. LK 811 ThermoMat co installeras i returledningen mellan biobränslepanna och ackumulatortank. et skall monteras stående med pumpens drivaxel i horisontellt läge. Laddningspaketet är vändbart och kan enkelt anpassas för montage till höger eller vänster om pannan. Laddningspaketet kräver normalt inget underhåll. Kontrollera installationen regelbundet. Tack vare avstängningsventilerna är alla delar utbytbara utan att systemet behöver tömmas vid en eventuell service. Patent Pending Registered esign Laddningsgruppens funktion under eldningens olika faser: 1. Uppvärmningsfasen Vatten cirkulerar mellan panna och laddningspaket medan pannans temperatur stiger. 2. Laddningsfasen Reglerautomatiken börjar öppna shuntventilen vid vald temperatur och tillåter returvatten från ackumulatortanken att blandas med vatten från framledningen innan det går tillbaka till pannan. Returtemperaturen till pannan hålls konstant. 3. vslutningsfasen Shuntventilen är fullt öppen mot ackumulatortanken. etta resulterar i en optimal över föring av värme från pannan och ackumulator tanken fylls med framledningsvatten. När pannan svalnat förhindrar reglerautomatiken LK 100 Smartomfort T åter cirkulation från ackumulator tank till panna. 4. Självcirkulation med backventil Självcirkulation uppnås så snart eldningen upphört och cirkulationspumpen har stannat. et återstående hetvattnet laddas till ackumulator-tanken. Vid ett eventuellt strömbortfall eller pumphaveri öppnar backventilen automatiskt för att tillåta självcirkulation. ackventilen hindrar också återcirkulation från ackumulatortank till panna. 22

23 Laddningsenheter LK 811 ThermoMat co Pumpkaraktäristik, Yonos PR */6 RK p (kpa) III II I ,0 0,5 1,0 1,5 2,0 2,5 3,0 Flöde (m³/h) Pumpkaraktäristik, Yonos PR */7,5 RK p (kpa) 80 III II I ,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 Flöde (m³/h) 100 Panneffekt, Yonos Para*/6 RK Panneffekt, Yonos Para*/7,5 RK ffekt (kw) ffekt (kw) ,0 0,5 1,0 1,5 2,0 2,5 3,0 Flöde (m³/h) 0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 Flöde (m³/h) Med backventil Utan backventil LK Wilo Yonos PR */6 RK - Invändig gänga F rtikelnr. Utförande imension mm mm mm mm mm F mm Vikt kg med backventil Rp , utan backventil Rp , med backventil Rp 1¼ , utan backventil Rp 1¼ ,9 23

24 Laddningsenheter LK 811 ThermoMat co LK 811 med LK 100 Smartomfort T - Wilo Yonos PR */6 RK - Invändig gänga rtikelnr. Utförande imension mm mm mm mm mm F mm nmärkning Vikt kg utan backventil Rp adapter - U 4, utan backventil Rp 1¼ adapter - U 4, med backventil Rp adapter - U 4, med backventil Rp 1¼ adapter - U 4, med backventil Rp adapter - UK 4, utan backventil Rp adapter - UK 4, med backventil Rp 1¼ adapter - UK 4, utan backventil Rp 1¼ adapter - UK 4,3 LK Wilo Yonos PR */6 RK - Klämringskoppling F rtikelnr. Utförande imension mm mm mm mm mm F mm Vikt kg med backventil 28 mm , utan backventil 28 mm ,9 LK 811 med LK 100 Smartomfort T - Wilo Yonos PR */6 RK - Klämringskoppling rtikelnr. Utförande imension mm mm mm mm mm F mm nmärkning Vikt kg med backventil 28 mm adapter - U 4, utan backventil 28 mm adapter - U 4, med backventil 28 mm adapter - UK 4, utan backventil 28 mm adapter - UK 4,3 24

25 Laddningsenheter LK 811 ThermoMat co LK Wilo Yonos PR */7,5 RK - Invändig gänga F rtikelnr. Utförande imension mm mm mm mm mm F mm Vikt kg med backventil Rp utan backventil Rp med backventil Rp 1¼ utan backventil Rp 1¼ LK 811 med 100 Smartomfort T - Wilo Yonos PR */7,5 RK - Invändig gänga rtikelnr. Utförande imension mm mm mm mm mm F mm nmärkning Vikt kg utan backventil Rp adapter - U 4, utan backventil Rp 1¼ adapter - U 4, med backventil Rp adapter - U 4, med backventil Rp 1¼ adapter - U 4, med backventil Rp adapter - UK 4, utan backventil Rp adapter - UK 4, med backventil Rp 1¼ adapter - UK 4, utan backventil Rp 1¼ adapter - UK 4,4 LK Wilo Yonos PR */7,5 RK - Klämringskoppling F rtikelnr. Utförande imension mm mm mm mm mm F mm Vikt kg med backventil 28 mm utan backventil 28 mm

26 Laddningsenheter LK 811 ThermoMat co LK 811 med LK 100 Smartomfort T - Wilo Yonos PR */7,5 RK - Klämringskoppling rtikelnr. Utförande imension mm mm mm mm mm F mm nmärkning Vikt kg med backventil 28 mm adapter - U 4, utan backventil 28 mm adapter - U 4, med backventil 28 mm adapter - UK 4, utan backventil 28 mm adapter - UK 4,4 Reservdelar och Tillbehör rtikelnr. rtikel Position Pumpmotor Wilo Yonos PR */6 RK Pumpmotor Wilo Yonos PR */7,5 RK Kontaktdon Rep. sats Tätningssats 811/840/841, N ackventil 810 / Propp 810 / Packning PM 1½ - Ø44 x Ø27 x 2 mm vstängningsventil Rp vstängningsventil Rp 1¼ vstängningsventil 28 mm PP isolering Termometer Ø51 x Ø7 mm, L75 mm 12 26

27 Laddningsenheter LK 815 ThermoKit T co LK 815 ThermoKit T co Tekniska ata Spänning 230 V 50/60 Hz ffektförbrukning W beroende av pumphastighet Max. panneffekt 140 kw vid 20 ΔT Returtemperatur 45, 50, 55, 60, 65 eller 70 rbetstemperatur Min. +5 /Max. +95 Omgivningstemp. Min. +5 /Max. +40 Max. arbetstryck 1,0 MPa (10 bar) Max. flöde 5900 l/h Media Vatten - Glykolinblandning max. 50% Gängstandard Rp - invändig gänga irkulationspump Grundfos UPML Material, ventilhus Mässing N S Material, isolering xpanderad Polypropylen PP LK 815 ThermoKit T co är en laddningsgrupp för sammankoppling av biobränslepannor med ackumulatorsystem. Laddningsgruppen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hålla en hög returtemperatur till pannan vilket höjer anläggningens verkningsgrad. Tjärbildning och kondens motverkas vilket ökar pannans livslängd. LK 815 ThermoKit T co består av en lågenergipump som uppfyller kraven för rp 2015, en LK 823 ThermoVar termisk laddnings ventil med isolering, en backventil, en termo meter för avläsning av retur temperaturen samt tre avstängnings ventiler för att underlätta installation och underhåll. LK 815 ThermoKit T co installeras i returledningen mellan biobränslepanna och ackumulatortank. en skall monteras med pumpens drivaxel i horisontellt läge. Laddningsgruppen är vändbar och kan enkelt anpassas för montage till höger eller vänster om pannan. rp ready 2015 Laddningsgruppens funktion under eldningens olika faser: 1. Uppvärmningsfasen Vatten cirkulerar mellan panna och laddningsgrupp medan pannans temperatur stiger. 2. Laddningsfasen en termiska ventilen börjar öppna och tillåter returvatten från ackumulatortanken att blandas med vatten från framledningen innan det går tillbaka till pannan. Returtemperaturen till pannan hålls konstant. 3. vslutningsfasen en termiska insatsen är fullt öppen. etta resulterar i en optimal överföring av värme från pannan och ackumulatortanken fylls med framledningsvatten. 4. Självcirkulation När eldningen har upphört och cirkulationspumpen stannat laddas det återstående hetvattnet i pannan till acku mulatortanken så länge den termiska ventilen är öppen. När pannan svalnat stänger den termiska ventilen. ackventilen förhindrar återcirkulation från ackumulatortank till panna. Laddningsgruppen kräver normalt inget underhåll. Kontrollera installationen regelbundet. Tack vare avstängningsventilerna är alla delar utbytbara utan att systemet behöver tömmas vid en eventuell service. 27

28 Laddningsenheter LK 815 ThermoKit T co p (kpa) Pumpkaraktäristik P P P ,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 Flöde (m³/h) ffekt (kw) Panneffekt ,0 1,0 2,0 3,0 4,0 5,0 6,0 Flöde (m³/h) LK Grundfos UPML Invändig gänga rtikelnr. Returtemperatur imension Vikt kg Rp 1½ 7, Rp 1½ 7, Rp 1½ 7, Rp 1½ 7, Rp 1½ 7, Rp 1½ 7,1 28

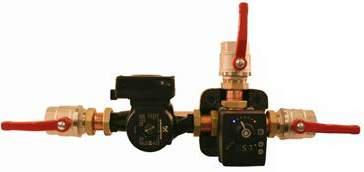

29 Laddningsenheter LK 816 ThermoKit co LK 816 ThermoKit co Tekniska ata Spänning 230 V 50/60 Hz Primär spänning, nätadapter V 50/60 Hz Sekundär spänning, nätadapter 24 V 250 m ffektförbrukning W eroende av pump hastighet LK 100 Smartomfort T Regler automatik, 3 V Max. panneffekt eroende av cirkulationspump Returtemperatur 5-99 rbetstemperatur Min. +5 /Max. +95 Omgivningstemp. Min. +5 /Max. +40 Max. arbetstryck 1,0 MPa (10 bar) Vridvinkel 90 Vridmoment 5 Nm Max. flöde eroende av cirkulationspump Media Vatten - Glykolinblandning max. 50% Gängstandard Rp - invändig gänga irkulationspumpar Grundfos UPML , Grundfos UPMXL Grundfos Magna Gångtid 140 sek. Skyddsklass IP 40 Material, ventilhus Mässing N W617N Material, isolering xpanderad Polypropylen PP LK 816 ThermoKit co är en laddningsgrupp för sammankoppling av biobränslepannor med ackumulatorsystem. Laddningsgruppen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hålla en hög returtemperatur till pannan vilket höjer anläggningens verkningsgrad. Tjärbildning och kondens motverkas vilket ökar pannans livslängd. LK 816 ThermoKit co består av en lågenergipump som uppfyller kraven för rp 2015, en LK 840 ThermoMix shuntventil, en LK 100 Smartomfort T reglerautomatik med inställning av lägsta returtemperatur till pannan 5-99 samt tre avstängningsventiler för att underlätta installation och underhåll. rtikel och levereras med en isolering för shuntventilen. LK 816 ThermoKit co installeras i returledningen mellan biobränslepanna och ackumulatortank. en skall monteras med pumpens drivaxel i horisontellt läge. Laddningsgruppen är vändbar och kan enkelt anpassas för montage till höger eller vänster om pannan. rp ready 2015 Laddningsgruppen kräver normalt inget underhåll. Kontrollera installationen regelbundet. Tack vare avstängningsventilerna är alla delar utbytbara utan att systemet behöver tömmas vid en eventuell service. Laddningsgruppens funktion under eldningens olika faser: 1. Uppvärmningsfasen Vatten cirkulerar mellan panna och laddningsgrupp medan pannans temperatur stiger. 2. Laddningsfasen Reglerautomatiken börjar öppna shuntventilen vid vald temperatur och tillåter returvatten från ackumulatortanken att blandas med vatten från framledningen innan det går tillbaka till pannan. Returtemperaturen till pannan hålls konstant. 3. vslutningsfasen Shuntventilen är fullt öppen mot ackumulatortanken. etta resulterar i en optimal överföring av värme från pannan och ackumulatortanken fylls med framledningsvatten. När pannan svalnat förhindrar reglerautomatiken återcirkulation från ackumulatortank till panna. 4. Självcirkulation Vid ett eventuellt strömbortfall eller pumphaveri kan den elektroniska reglerautomatiken handregleras och ackumulatortanken laddas genom självcirkulation. 29

30 Laddningsenheter LK 816 ThermoKit co Panneffekt ffekt (kw) ,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 Flöde (m³/h) LK Grundfos UPML Invändig gänga 110 Pumpkaraktäristik p (kpa) P3 P2 P1 rtikelnr. imension nmärkning Vikt kg Rp 1½ adapter - U 7, Rp 1½ adapter - UK 7,1 0 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 Flöde (m³/h) LK Grundfos UPMXL Invändig gänga Pumpkaraktäristik P3 P2 P1 p (kpa) rtikelnr. imension nmärkning Vikt kg Rp 2 adapter - U 11, Rp 2 adapter - UK 11, ,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 Flöde (m³/h) LK Grundfos Magna Invändig gänga Pumpkaraktäristik % 70 p (kpa) % % rtikelnr. imension nmärkning Vikt kg Rp 2 adapter - U 12, RP 2 adapter - UK 12, Isolering till Grundfos Magna 0 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 Flöde (m³/h) 30

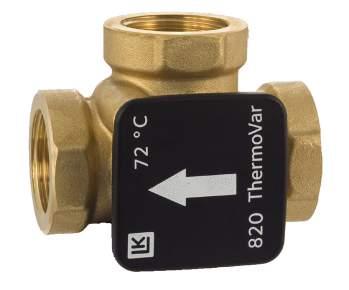

31 Termiska ventiler och ackventiler Termiska ventiler och ackventiler LK 820 ThermoVar 3-vägs termisk laddningsventil i mässing. LK 821 ThermoVar 3-vägs termisk växelventil i mässing. LK 823 ThermoVar 3-vägs termisk laddningsventil i mässing. LK 825 ThermoVar 3-vägs termisk laddningsventil i gjutjärn. LK 822 Thermoac 3-vägs backventil i mässing. LK 826 Thermoac 3-vägs backventil i gjutjärn. LK Isolering Isolering för ThermoVar, Thermoac och ThermoMix. 31

32 Termiska ventiler och ackventiler LK 820 ThermoVar LK 820 ThermoVar Tekniska ata Öppningstemperatur 45, 55, 61, 66, 72 eller 80 rbetstemperatur Min. +5 Max Min. +5 /Max Omgivningstemp. Min. +5 /Max. +60 Max. arbetstryck 1,0 MPa (10 bar) Max. differenstryck 50 kpa Media Vatten - Glykolinblandning max. 50% Gängstandard Rp - invändig gänga, G - utvändig gänga Material, ventilhus Mässing N W617N Material, yttre lock Mässing N W617N Material, tätning PM LK 820 ThermoVar är en 3-vägs termisk laddningsventil för sammankoppling av biobränslepannor med ackumulatorsystem. Ventilen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hålla en hög returtemperatur till pannan, vilket höjer anläggningens verkningsgrad. Tjärbildning och kondens motverkas, vilket ökar pannans livslängd. LK 820 kan förses med en isolering - se under tillbehör. För mer information se produktbladet för isolering - sid. 49. Monteringen av ventilen är lägesoberoende. LK 820 ThermoVar kan enkelt anpassas för höger- eller vänstermontage. Ventilen kan installeras i tre olika positioner. Vid standardleverans är ventilen avsedd för montering i position II. en kan enkelt anpassas för montering i position I. För leverans av ventiler avsedda för montering i position III, vänligen kontakta vår försäljningsavdelning. Ventilen kräver normalt inget underhåll. Kontrollera installationen regelbundet. Registered esign Position I Så snart panntemperaturen nått den valda öppningstemperaturen, låter den termiska ventilen hetvatten laddas till ackumulatortanken. Returvatten från ackumulatortanken blandas med vatten från framledningen innan det går tillbaka till pannan. Laddningstemperaturen är som lägst den valda öppningstemperaturen. n strypventil skall installeras i cirkulationsledningen mellan panna och laddningsventil. Installationen kompletteras företrädesvis med en LK 822 Thermoac backventil för att förhindra återcirkulation från ackumulatortanken till pannan efter avslutad eldning. Vid strömavbrott eller pumphaveri öppnar backventilen automatiskt för självcirkulation. irkulationspumpen bör styras av en termostat som mäter pannans vatten- eller rökgastemperatur. Position II Så snart panntemperaturen nått den valda öppningstemperaturen, låter den termiska ventilen returvatten från ackumulatortanken blandas med vattnet från framledningen innan det går tillbaka till pannan. Returvattnet in i pannan har som lägst den valda öppningstemperaturen. n strypventil skall installeras i cirkulationsledningen mellan panna och laddningsventil. irkulationspumpen bör styras av en termostat som mäter pannans vatten- eller rökgastemperatur. Position III Så snart panntemperaturen nått den valda öppningstemperaturen, låter den termiska ventilen returvatten från ackumulatortanken blandas med vatten från framledningen innan det går tillbaka till pannan. Returvattnet in i pannan har som lägst den valda öppningstemperaturen. n strypventil skall installeras i cirkulationsledningen mellan panna och laddningsventil. Installationen kompletteras företrädesvis med en LK 822 Thermoac backventil för att förhindra återcirkulation från ackumulatortanken till pannan efter avslutad eldning. Vid strömavbrott eller pumphaveri öppnar backventilen automatiskt för självcirkulation. irkulationspumpen bör styras av en termostat som mäter pannans vatten- eller rökgastemperatur. 32

33 Termiska ventiler och ackventiler LK 820 ThermoVar Position I Position II Position III Kapacitetsdiagram LK Invändig gänga rtikelnr. Öppningstemperatur imension Kvs m³/h mm mm mm mm mm Vikt kg Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ , Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ , Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ ,8 33

34 Termiska ventiler och ackventiler LK 820 ThermoVar LK Invändig gänga rtikelnr. Öppningstemperatur imension Kvs m³/h mm mm mm mm mm Vikt kg Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ , Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ , Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ ,8 LK Utvändig gänga rtikelnr. Öppningstemperatur imension Kvs m³/h mm mm mm mm mm Vikt kg G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ , G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ , G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ , G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ , G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ , G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ ,8 34

35 Termiska ventiler och ackventiler LK 820 ThermoVar LK Klämringskoppling rtikelnr. Öppningstemperatur imension Kvs m³/h mm mm mm mm mm Vikt kg mm 4, , mm 6, , mm 9, , mm 4, , mm 6, , mm 9, , mm 4, , mm 6, , mm 9, , mm 4, , mm 6, , mm 9, , mm 4, , mm 6, , mm 9, , mm 4, , mm 6, , mm 9, ,0 Reservdelar och Tillbehör rtikelnr. rtikel Position Termisk insats 820, Termisk insats 820, Termisk insats 820, Termisk insats 820, Termisk insats 820, Termisk insats 820, Isolering, N Isolering, N

36 Termiska ventiler och ackventiler LK 821 ThermoVar LK 821 ThermoVar Tekniska ata Öppningstemperatur 45, 55, 61, 66, 72 eller 80 rbetstemperatur Min. +5 /Max Min. +5 /Max Omgivningstemp. Min. +5 /Max. +60 Max. arbetstryck 1,0 MPa (10 bar) Max. differenstryck 50 kpa Media Vatten - Glykolinblandning max. 50% Gängstandard Rp - invändig gänga, G - utvändig gänga Material, ventilhus Mässing N W617N Material, lock Mässing N W617N Material, tätning PM Registered esign LK 821 ThermoVar är en 3-vägs termisk växelventil avsedd för temperaturstyrd ändring av flödesriktningen i värmesystem. Ventilen styrs av medietemperaturen. Med en LK 821 ThermoVar installerad i exempelvis en solvärmeanläggning uppnås en optimal temperaturskiktning i ackumulatortanken. LK 821 kan förses med en isolering - se under tillbehör. För mer information se produktbladet för isolering - sid. 49. Monteringen av ventilen är lägesoberoende. LK 821 ThermoVar kan enkelt anpassas för höger- eller vänstermontage. Ventilen kräver normalt inget underhåll. Kontrollera installationen regelbundet. Kapacitetsdiagram 36

37 Termiska ventiler och ackventiler LK 821 ThermoVar LK Invändig gänga rtikelnr. Öppningstemperatur imension Kvs m³/h mm mm mm mm mm Vikt kg Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ , Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ , Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ , Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ , Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ , Rp ½ 4, , Rp ¾ 6, , Rp 1 9, , Rp 1¼ ,0 37

38 Termiska ventiler och ackventiler LK 821 ThermoVar LK Utvändig gänga rtikelnr. Öppningstemperatur imension Kvs m³/h mm mm mm mm mm Vikt kg G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ , G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ , G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ , G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ , G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ , G ¾ 4, , G 1 6, , G 1¼ 9, , G 1½ ,0 38

39 Termiska ventiler och ackventiler LK 821 ThermoVar LK Klämringskoppling rtikelnr. Öppningstemperatur imension Kvs m³/h mm mm mm mm mm Vikt kg mm 4, , mm 6, , mm 9, , mm 4, , mm 6, , mm 9, , mm 4, , mm 6, , mm 9, , mm 4, , mm 6, , mm 9, , mm 4, , mm 6, , mm 9, , mm 4, , mm 6, , mm 9, ,0 Reservdelar och Tillbehör rtikelnr. rtikel Position Termisk insats 821, Termisk insats 821, Termisk insats 821, Termisk insats 821, Termisk insats 821, Termisk insats 821, Isolering, N Isolering, N

40 Termiska ventiler och ackventiler LK 823 ThermoVar LK 823 ThermoVar Tekniska ata Öppningstemperatur 45, 50, 55, 60, 65 eller 70 rbetstemperatur Min. +5 /Max Min. +5 /Max Omgivningstemp. Min. +5 /Max. +60 Max. arbetstryck 1,0 MPa (10 bar) Max. differenstryck 100 kpa Läckage < 0,5% av Kvs vid 100 kpa Media Vatten - Glykolinblandning max. 50% Gängstandard Rp - invändig gänga, G - utvändig gänga Material, ventilhus Mässing N S Material, lock Mässing N W617N Material, tätning PM LK 823 ThermoVar är en 3-vägs termisk laddningsventil för sammankoppling av biobränslepannor med ackumulatorsystem. Ventilen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hålla en hög returtemperatur till pannan, vilket höjer anläggningens verkningsgrad. Tjärbildning och kondens motverkas, vilket ökar pannans livslängd. Ventilen reglerar på två portar, vilket innebär att det inte behövs någon strypventil i cirkulationsledningen mellan panna och laddningsventil. en termiska insatsen börjar öppna port då temperaturen på det blandade returvattnet i port når öppningstemperaturen. Port stänger när temperaturen i port överstiger den nominella öppningstemperaturen med 10. LK 823 kan förses med en isolering - se under tillbehör. För mer information se produktbladet för isolering - sid. 49. Monteringen av ventilen är lägesoberoende. LK 823 ThermoVar passar för både höger- och vänstermontage. Kapacitetsdiagram Kvs (m³/h) 12 10,0 9.0 (m³/h) Flöde ( 1,0 0,1 0,1 1,0 10,0 100,0 Tryckfall (kpa) 40

41 Termiska ventiler och ackventiler LK 823 ThermoVar LK Invändig gänga rtikelnr. Öppningstemperatur imension Kvs m³/h mm mm mm mm Vikt kg Rp 1 9, ,5 Ø55 1, Rp 1¼ Ø62 1, Rp 1 9, ,5 Ø55 1, Rp 1¼ Ø62 1, Rp 1 9, ,5 Ø55 1, Rp 1¼ Ø62 1, Rp 1 9, ,5 Ø55 1, Rp 1¼ Ø62 1, Rp 1 9, ,5 Ø55 1, Rp 1¼ Ø62 1, Rp 1 9, ,5 Ø55 1, Rp 1¼ Ø62 1,2 LK Utvändig gänga rtikelnr. Öppningstemperatur imension Kvs m³/h mm mm mm mm Vikt kg G 1½ Ø62 1, G 1½ Ø62 1, G 1½ Ø62 1, G 1½ Ø62 1, G 1½ Ø62 1, G 1½ Ø62 1,2 Reservdelar och Tillbehör 2 rtikelnr. rtikel Position Termisk insats 823, Termisk insats 823, Termisk insats 823, Termisk insats 823, Termisk insats 823, Termisk insats 823, Isolering, N

42 Termiska ventiler och ackventiler LK 825 ThermoVar LK 825 ThermoVar Tekniska ata Öppningstemperatur 45, 55, 61, 72 eller 80 rbetstemperatur Min. +5 /Max Min. +5 /Max Omgivningstemp. Min. +5 /Max. +60 Max. arbetstryck 1,0 MPa (10 bar) Max. differenstryck 50 kpa Media Vatten - Glykolinblandning max. 50% Gängstandard Rp - invändig gänga Material, ventilhus Gjutjärn N 1561 N-GJL-200 Material, lock Ytbehandlad aluminium Material, lockpackning Fiber Material, tätning PM LK 825 ThermoVar är en 3-vägs termisk laddningsventil för sammankoppling av biobränslepannor med ackumulatorsystem. Ventilen är avsedd att säkerställa en optimal temperaturskiktning i ackumulatortanken och hålla en hög returtemperatur till pannan, vilket höjer anläggningens verkningsgrad. Tjärbildning och kondens motverkas, vilket ökar pannans livslängd. Monteringen av ventilen är lägesoberoende. LK 825 ThermoVar kan enkelt anpassas för höger- eller vänstermontage. Ventilen kan installeras i tre olika positioner. Vid standardleverans är ventilen avsedd för montering i position I. en kan enkelt anpassas för montering i position II. För leverans av ventiler avsedda för montering i position III, vänligen kontakta vår försäljningsavdelning. Ventilen kräver normalt inget underhåll. Kontrollera installationen regelbundet. Registered esign Position I Så snart panntemperaturen nått den valda öppningstemperaturen, låter den termiska ventilen hetvatten laddas till ackumulatortanken. Returvatten från ackumulatortanken blandas med vatten från framledningen innan det går tillbaka till pannan. Laddningstemperaturen är som lägst den valda öppningstemperaturen. n strypventil skall installeras i cirkulationsledningen mellan panna och laddningsventil. Installationen kompletteras företrädesvis med en LK 822 Thermoac backventil för att förhindra återcirkulation från ackumulatortanken till pannan efter avslutad eldning. Vid strömavbrott eller pumphaveri öppnar backventilen automatiskt för självcirkulation. irkulationspumpen bör styras av en termostat som mäter pannans vatten- eller rökgastemperatur. Position II Så snart panntemperaturen nått den valda öppningstemperaturen, låter den termiska ventilen returvatten från ackumulatortanken blandas med vattnet från framledningen innan det går tillbaka till pannan. Returvattnet in i pannan har som lägst den valda öppningstemperaturen. n strypventil skall installeras i cirkulationsledningen mellan panna och laddningsventil. irkulationspumpen bör styras av en termostat som mäter pannans vatten- eller rökgastemperatur. Position III Så snart panntemperaturen nått den valda öppningstemperaturen, låter den termiska ventilen returvatten från ackumulatortanken blandas med vatten från framledningen innan det går tillbaka till pannan. Returvattnet in i pannan har som lägst den valda öppningstemperaturen. n strypventil skall installeras i cirkulationsledningen mellan panna och laddningsventil. Installationen kompletteras företrädesvis med en LK 822 Thermoac backventil för att förhindra återcirkulation från ackumulatortanken till pannan efter avslutad eldning. Vid strömavbrott eller pumphaveri öppnar backventilen automatiskt för självcirkulation. irkulationspumpen bör styras av en termostat som mäter pannans vatten- eller rökgastemperatur. 42

43 Termiska ventiler och ackventiler LK 825 ThermoVar Position I Position II Position III Kapacitetsdiagram Kvs (m³/h) 10, (m³/h) Flöde ( 1,0 0,1 0,1 1,0 10,0 100,0 Tryckfall (kpa) LK Invändig gänga rtikelnr. Öppningstemperatur imension Kvs m³/h mm mm mm mm mm Vikt kg Rp 1½ , , Rp , , Rp 1½ , , Rp , , Rp 1½ , , Rp , , Rp 1½ , , Rp , , Rp 1½ , , Rp , ,0 43

44 Termiska ventiler och ackventiler LK 825 ThermoVar Reservdelar och Tillbehör rtikelnr. rtikel Position Termisk insats 825, Termisk insats 825, Termisk insats 825, Termisk insats 825, Termisk insats 825,

45 Termiska ventiler och ackventiler LK 822 Thermoac LK 822 Thermoac Tekniska ata rbetstemperatur Omgivningstemp. Max. arbetstryck Max. differenstryck Media Gängstandard Material, ventilhus Material, lock Material, tätning Min. +5 /Max Min. +5 /Max ,0 MPa (10 bar) 50 kpa Vatten - Glykolinblandning max. 50% Rp - invändig gänga, G - utvändig gänga Mässing N W617N Mässing N W617N PM LK 822 Thermoac är en 3-vägs backventil med lågt öppningstryck och hög flödeskapacitet. en är särskilt lämplig för värmesystem med ackumulatortank. ackventilen förhindrar återcirkulation från ackumulatortank till panna efter avslutad eldning. Vid strömavbrott eller pumphaveri öppnar LK 822 Thermoac automatiskt för självcirkulation. LK 822 kan förses med en isolering - se under tillbehör. För mer information se produktbladet för isolering - sid. 49. Monteringen av ventilen skall utföras så att backventilens klaff stänger av sin egen tyngd. Ventilen kräver inget underhåll. Kontrollera installationen regelbundet. Kapacitetsdiagram Kvs (m³/h) ,0 9,0 6,0 (m³/h) Flöde ( 1,0 0,1 0,1 1,0 10,0 100,0 Tryckfall (kpa) 45

46 Termiska ventiler och ackventiler LK 822 Thermoac LK Invändig gänga rtikelnr. imension Kvs m³/h mm mm mm mm mm Vikt kg Rp ½ 6, , Rp ¾ 9, , Rp , Rp 1¼ ,7 LK Utvändig gänga rtikelnr. imension Kvs m³/h mm mm mm mm mm Vikt kg G ¾ 6, , G 1 9, , G 1¼ , G 1½ ,8 LK Klämringskoppling rtikelnr. imension Kvs m³/h mm mm mm mm mm Vikt kg mm 6, , mm 6, , mm 9, ,7 Reservdelar och Tillbehör 2 rtikelnr. rtikel Position Rep. sats 822, N Isolering, N Isolering, N

47 Termiska ventiler och ackventiler LK 826 Thermoac LK 826 Thermoac Tekniska ata rbetstemperatur Omgivningstemp. Max. arbetstryck Max. differenstryck Media Gängstandard Material, ventilhus Material, yttre lock Material, lockpackning Fiber Material, tätning PM Min. +5 /Max Min. +5 /Max ,0 MPa (10 bar) 50 kpa Vatten - Glykolinblandning max. 50% Rp - invändig gänga Gjutjärn N 1561 N-GJL-200 Ytbehandlad aluminium LK 826 Thermoac är en 3-vägs backventil med lågt öppningstryck och hög flödeskapacitet. en är särskilt lämplig för värmesystem med ackumulatortank. ackventilen förhindrar återcirkulation från ackumulatortank till panna efter avslutad eldning. Vid strömavbrott eller pumphaveri öppnar LK 826 Thermoac automatiskt för självcirkulation. Monteringen av ventilen skall utföras så att backventilens klaff stänger av sin egen tyngd. Ventilen kräver inget underhåll. Kontrollera installationen regelbundet. 100,0 Kapacitetsdiagram Kvs (m³/h) (m³/h) Flöde ( 10,00 1,0 0,1 1,0 10,0 100,0 Tryckfall (kpa) 47

48 Termiska ventiler och ackventiler LK 826 Thermoac LK Invändig gänga rtikelnr. imension Kvs m³/h mm mm mm mm mm Vikt kg Rp 1½ , , Rp , ,0 Reservdelar och Tillbehör rtikelnr. rtikel Position Rep. sats 826, N

49 Termiska ventiler och ackventiler LK Isolering LK Isolering Tekniska ata rbetstemperatur Omgivningstemp. Material, isolering Värmeledningskoefficient ensitet Min. -20 / Max Min. -20 / Max xpanderad Polypropylen PP 0,035 W/mK 35 g/l LK rmaturs isolering har utvecklats för att ge ThermoVar termiska ventiler, Thermoac backventiler och Thermo- Mix shuntventiler ett effektivt skydd mot energiförluster. Isoleringen finns i två utföranden. en ena är utformad för LK 823 ThermoVar. en andra isoleringen är avsedd för ventiltyperna LK 820, 821, 822, 840 och 841. Vid leverans är denna anpassad för LK 820, 821 ThermoVar och LK 822 Thermoac. Öppningar för spindel och ventilport görs med snitt för att passa på shuntventilerna LK 840 och 841 Thermo Mix, med eller utan shuntautomatik installerad. Isoleringens stängningsfunktion gör monteringen snabb och enkel. LK Isolering - LK 820, 821, 822, 840, rtikelnr. rtikel Utförande imension Vikt kg Isolering, N , 821, 822, 840, 841 G ¾, G 1, Rp ½, Rp ¾ 0, Isolering, N , 821, 822, 840, 841 G 1¼, G 1½, Rp 1, Rp 1¼ 0,1 LK Isolering - LK rtikelnr. rtikel Utförande imension Vikt kg Isolering, N G 1½, Rp 1, Rp 1¼ 0,1 49

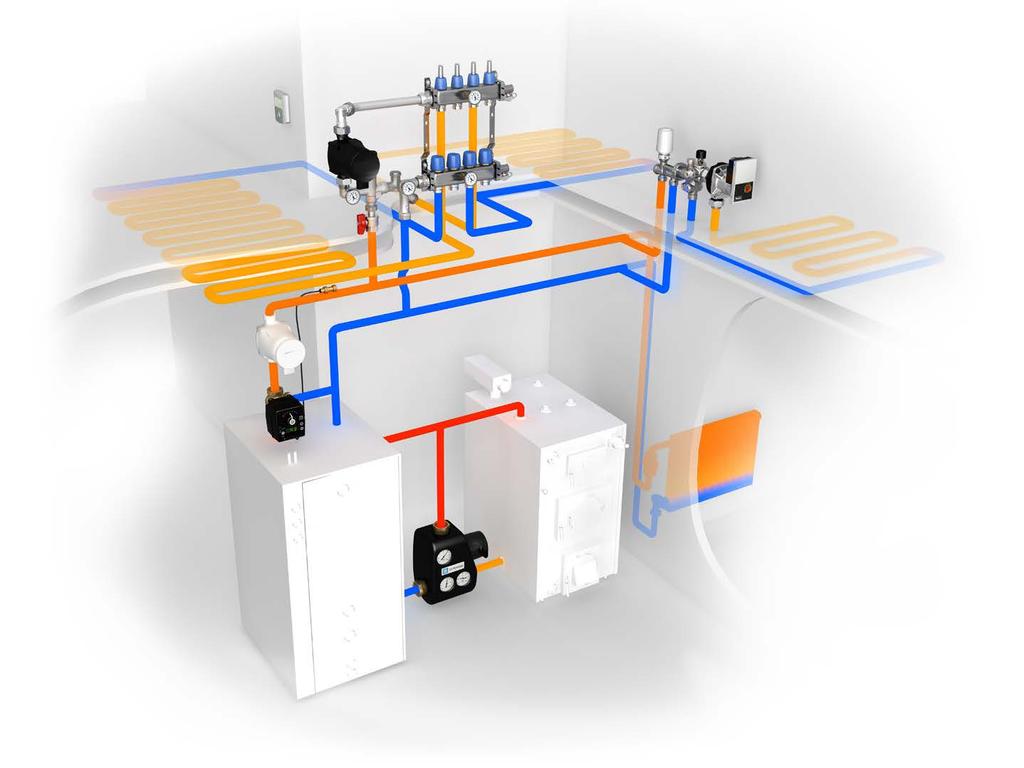

50 pplikationer 50

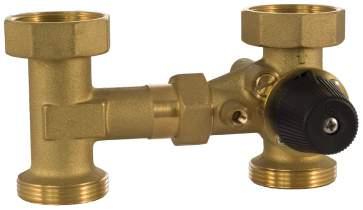

51 Shuntventiler Shuntventiler LK 830 och LK 831 ThermoMix ivalenta 4-vägs shuntventiler i mässing. LK 840 och LK 841 ThermoMix 3- och 4-vägs shuntventiler i mässing. LK 845 och LK 846 ThermoMix 3- och 4-vägs shuntventiler i gjutjärn. LK 850 och LK 851 ThermoMix H 3- och 4-vägs shuntventiler i mässing. LK 842 ThermoMix P 4-vägs shuntventiler i mässing. LK Isolering Isolering för ThermoMix, ThermoVar och Thermoac. 51

52 Shuntventiler LK 830 ThermoMix LK 830 ThermoMix Tekniska ata rbetstemperatur Min. +5 /Max (+120 kortvarigt) Omgivningstemp. Min. +5 /Max. +60 Max. arbetstryck 1,0 MPa (10 bar) Max. differenstryck 50 kpa Läckage < 0,5% av Kvs vid 50 kpa Vridvinkel 90 Vridmoment < 1 Nm Media Vatten - Glykol/tanolinblandning max. 50% Gängstandard Rp - invändig gänga, G - utvändig gänga Material, ventilhus Mässing N W617N Material, lock Mässing N W617N Material, slid/axel Mässing N W614N Material, tätning PM xeltätning Två O-ringar LK 830 ThermoMix 4-vägs bivalent shuntventil är avsedd för värmesystem med två energikällor som är serie- eller parallellkopplade eller för ackumulatorsystem där energi tas från två nivåer. LK 830 ThermoMix är utformad för att användas med en automatisk shuntreglering vilket säkerställer att den mest fördelaktiga värmekällan alltid prioriteras. Monteringen av ventilen är lägesoberoende. nslutningsportarna är märkta 1-4. I standardutförande monteras ventilen enligt 1=Tillopp, 2=Sekundär värme, 3=Primär värme och 4=Retur. LK 830 ThermoMix kan enkelt anpassas för höger- eller vänstermontage. Ventilen kräver inget underhåll. Kontrollera installationen regelbundet Ventilkaraktäristik Kapacitetsdiagram Kvs (m³/h) 10,0 10 6,3 4,0 Flöde (%) Retur Flö öde (m³/ /h) 1,0 20 Primär Sekundär värme värme Öppningsvinkel ( ) 0,1 0,1 1,0 10,0 100,0 Tryckfall (kpa) 52

53 Shuntventiler LK 830 ThermoMix LK Invändig gänga F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Vikt kg Rp ¾ 6, , Rp ,9 LK Utvändig gänga F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Vikt kg G ¾ 4, , G ¾ 6, , G 1 6, , G 1¼ ,0 LK Klämringskoppling F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Vikt kg mm 4, , , mm 4, , , mm 6, , , mm 6, ,1 Reservdelar och Tillbehör rtikelnr. rtikel Position Tätningssats 830/831, N Tätningssats 830, N Rep. sats 830, N 15-20, Kvs 4, Rep. sats 830, N 15-20, Kvs 6, Rep. sats 830, N 25, Kvs 6, Rep. sats 830, N 25, Kvs

54 Shuntventiler LK 831 ThermoMix LK 831 ThermoMix Tekniska ata rbetstemperatur Min. +5 /Max (+120 kortvarigt) Omgivningstemp. Min. +5 /Max. +60 Max. arbetstryck 1,0 MPa (10 bar) Max. differenstryck 50 kpa Läckage < 1% av Kvs vid 50 kpa Vridvinkel 90 Vridmoment < 1 Nm Media Vatten - Glykol/tanolinblandning max. 50% Material, ventilhus Mässing N W617N Material, lock Mässing N W617N Material, slid/axel Mässing N W614N Material, tätning PM xeltätning Två O-ringar LK 831 ThermoMix 4-vägs bivalent shuntventil är avsedd för värmesystem med två energikällor som är serie- eller parallellkopplade eller för ackumulatorsystem där energi tas från två nivåer. LK 831 ThermoMix är utformad för att användas med en automatisk shuntreglering vilket säkerställer att den mest fördelaktiga värmekällan alltid prioriteras. Monteringen av ventilen är lägesoberoende. nslutningsportarna är märkta 1-4. Ventilen ska monteras enligt 1=Tillopp, 2=Retur, 3=Sekundär värme och 4=Primär värme. Ventilen kräver inget underhåll. Kontrollera installationen regelbundet. Ventilkaraktäristik Kapacitetsdiagram ,0 Kvs (m³/h) 80 4,0 Flöde (%) Retur Flö öde (m³/ /h) 1,0 20 Primär värme Sekundär värme Öppningsvinkel ( ) 0,1 0,1 1,0 10,0 100,0 Tryckfall (kpa) 54

55 Shuntventiler LK 831 ThermoMix LK Klämringskoppling F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Vikt kg mm 4, , ,7 Reservdelar och Tillbehör rtikelnr. rtikel Position Tätningssats 830/831, N Rep. sats 831, N 20, Kvs 4,0 2 55

56 Shuntventiler LK 840 ThermoMix LK 840 ThermoMix Tekniska ata rbetstemperatur Min. +5 /Max (+120 kortvarigt) Omgivningstemp. Min. +5 /Max. +60 Max. arbetstryck 1,0 MPa (10 bar) Max. differenstryck 50 kpa Läckage < 1% av Kvs vid 50 kpa Vridvinkel 90 /360 Vridmoment < 1 Nm Media Vatten - Glykol/tanolinblandning max. 50% Gängstandard Rp - invändig gänga, G - utvändig gänga Material, ventilhus Mässing N W617N Material, inre lock PPS Komposit Material, yttre lock luminium Material, slid/axel Mässing N W617N Material, tätning PM xeltätning Två O-ringar LK 840 ThermoMix är en 3-vägs shuntventil som kan användas som blandnings- eller fördelningsventil i värmesystem. LK 840 ThermoMix är lämplig för motorisering. LK 840 kan förses med en isolering - se under tillbehör. För mer information se produktbladet för isolering - s. 72. Monteringen av ventilen är lägesoberoende. LK 840 Thermo- Mix kan enkelt anpassas för höger- eller vänstermontage. Ventilen kräver inget underhåll. Kontrollera installationen regelbundet. Ventilkaraktäristik Kapacitetsdiagram 100 Kvs (m³/h) Flöde (%) Retur (m³/h) Flöde ( 10,00 1, ,0 6,3 4,0 25 2,5 1,6 1,0 0,6 20 Värme 0, Öppningsvinkel ( ) 0,01 0,1 1,0 10,0 100,0 Tryckfall (kpa) 56

57 Shuntventiler LK 840 ThermoMix LK Invändig gänga F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Vikt kg Rp ½ 0, , Rp ½ 1, , Rp ½ 1, , Rp ½ 2, , Rp ¾ 4, , Rp ¾ 6, , Rp 1 8, , Rp , Rp 1¼ ,9 Ventilen finns även med spindelns fas vriden 180 (Utförande ) - för mer information vänligen kontakta vår försäljningsavdelning. LK Invändig gänga F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Vikt kg Rp 1½ , Rp , ,4 LK Utvändig gänga F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Vikt kg G ¾ 2, , G 1 4, , G 1 6, , G 1¼ 8, , G 1¼ , G 1½ ,9 57

58 Shuntventiler LK 840 ThermoMix LK Utvändig gänga F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Gewicht kg G ,1 LK Klämringskoppling F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Vikt kg mm 2, , mm 2, , mm 2, , mm 6, , mm 4, , mm 6, ,8 Reservdelar och Tillbehör rtikelnr. rtikel Position Tätningssats 811/840/841, N Tätningssats 840/841/842, N Rep. sats 840, N Rep. sats 840, N Isolering, N Isolering, N Tätningssats 840/841, N Rep. sats 840, N Rep. sats 840, N

59 Shuntventiler LK 841 ThermoMix LK 841 ThermoMix Tekniska ata rbetstemperatur Min. +5 /Max (+120 kortvarigt) Omgivningstemp. Min. +5 /Max. +60 Max. arbetstryck 1,0 MPa (10 bar) Max. differenstryck 50 kpa Läckage < 1,5% av Kvs vid 50 kpa Vridvinkel 90 Vridmoment < 1 Nm Media Vatten - Glykol/tanolinblandning max. 50% Gängstandard Rp - invändig gänga, G - utvändig gänga Material, ventilhus Mässing N W617N Material, inre lock PPS Komposit Material, yttre lock luminium Material, slid/axel Mässing N W617N Material, tätning PM xeltätning Två O-ringar LK 841 ThermoMix 4-vägs shuntventil är avsedd för värmesystem där en hög returtemperatur krävs för att förhindra korrosion och därmed förlänga värmekällans livslängd. LK 841 är lämplig för motorisering. LK 841 kan förses med en isolering - se under tillbehör. För mer information se produktbladet för isolering - s. 72. Monteringen av ventilen är lägesoberoende. LK 841 ThermoMix kan enkelt anpassas för höger- eller vänstermontage. Ventilen kräver inget underhåll. Kontrollera installationen regelbundet. Ventilkaraktäristik Kapacitetsdiagram 100 Kvs (m³/h) Flöde (%) Värme (m³/h) Flöde ( 10,0 1, ,0 63 6,3 4,0 25 2, Öppningsvinkel ( ) 0,1 0,1 1,0 10,0 100,0 Tryckfall (kpa) 59

60 Shuntventiler LK 841 ThermoMix LK Invändig gänga F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Vikt kg Rp ½ 2, , Rp ¾ 4, , Rp ¾ 6, , Rp 1 8, , Rp , Rp 1¼ ,9 LK Invändig gänga F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Vikt kg Rp 1½ , Rp , ,7 LK Utvändig gänga F rtikelnr. imension Kvs m³/h mm mm mm mm mm F mm Vikt kg G ¾ 2, , G 1 4, , G 1 6, , G 1¼ 8, , G 1¼ , G 1½ ,9 60
