1 KOMPLEMENTPROUKTER 13

2 14 PÅFYLLNINGSVENTILER, PTRONKVENTILER, säkerhetsventiler och avtappningsventiler. lla är de små, men viktiga, komponenter som gör installationen komplett för pannor, varmvattenberedare, ledningssystem, tankar, värmepumpar. lla ventiler är byggda för högsta säkerhet men också för att förenkla installationen. Kika till exempel på våra adapterkit för ventiler med utvändiga gängor. Eller på VM-ventilen som är ett praktiskt ventilrör med anslutningar för säkerhetsventil, avtappningsventil och vakuumventil.

3 INNEHÅLLSFÖRTEKNING VENTILRÖR SERIE VM SÄKERHETSVENTIL SERIE VS PÅFYLLNINGSVENTIL SERIE VF, VF VTPPNINGSVENTIL SERIE V, V PTRONKVENTIL SERIE V VKUUMVENTIL SERIE VV KOMPLEMENTPROUKTER ESE 2009/10 VENTILER OH STÄLLON 15

4 VENTILRÖR SERIE VM Ventilrör med anslutningar för säkerhetsventil, avtappningsventil och vakuumventil för inbyggnad i kallvatteninstallationer. NVÄNNING Ventilen är avsedd att installeras som inloppsventil i tappvarmvattensystem. Ventilröret har inbyggd avstängningsfunktion samt fjäderbelastad backventilsfunktion med återfyllnadsskydd typ E enligt EN1717. Ventilens ändanslutningar är i form av klämringskoppling. rtiklar serie VM113 är försedda med tre invändigt gängade anslutningar N 15 för montage av säkerhetsventil, avtappningsventil, vakuumventil, påfyllningsventil VF etc. För artiklar serie VM133 är anslutningen på motsatt sida ratten försedd med klämringskoppling. e två övriga anslutningarna är invändigt gängade N 15. TEKNISK T Max. driftstemperatur: 100 nslutning: Invändig gänga, ISO 22/1 vzinkningshärdig mässing, W 602N Sätespackning: Silikon O-ringar: EPM Ratt: Plast VENTILRÖR SERIE VM nslutning rt.nr. Typ N RSK-nr VM KLK 15 mm G 1/2" VM KLK 22 mm G 1/2" VM KLK 15 mm KLK 1 mm VM KLK 22 mm KLK 22 mm KLK = klämringskoppling 16 ESE 2009/10 VENTILER OH STÄLLON

5 SÄKERHETSVENTIL SERIE VS Säkerhetsventil avsedd för montering på kallvattensidan i en vattenvärmare eller i andra vatteninstallationer och är typgodkänd av SIT nr 4151/91. Ventilen har torrliggande fjäderhus och är fullständigt lägesoberoende. NVÄNNING Ventilen är avsedd för montering på kallvattensidan i en vattenvärmare eller i andra vatteninstallationer. Om varmvattenvärmaren skall tappas av, kan detta ske genom att ratten vrids till ett läge strax innan den knäpper. Ventilen står då kvar i öppet läge. Innan vattenflödet till vattenvärmaren åter skall släppas på skall ratten vridas tillbaka till knäpp. MONTERING Ventilen har torrliggande fjäderhus och kan monteras helt lägesoberoende. Utvändigt gängade in- och utloppsanslutningar i N 15. Klämringskoppling på utloppet medlevereras. TEKNISK T rbetstryck att välja mellan: 0.6 MPa (6 ar) 0.7 MPa (7 ar) 0. MPa ( ar) 0.9 MPa (9 ar) 1.0 MPa (10 ar) nslutning: Utvändig gänga, ISO 22/1 vzinkningshärdig mässing, W 602N E SÄKERHETSVENTIL SERIE VS nslutning rt.nr. Typ N E P [MPa] RSK-nr VS G 1/2" KLK 15 mm VS G 1/2" KLK 15 mm VS G 1/2" KLK 15 mm VS G 1/2" KLK 15 mm VS G 1/2" KLK 15 mm KLK = klämringskoppling KOMPLEMENTPROUKTER ESE 2009/10 VENTILER OH STÄLLON 17

6 PÅFYLLNINGSVENTIL SERIE VF/VF ESE påfyllningsventil för påfyllning av värmesystem. NVÄNNING Ventilen är avsedd för påfyllning av värmesystem och andra slutna vätskesystem. Ventiler serie VF har fjäderbelastad backventilsfunktion med återfyllnadsskydd typ E enligt EN1717. TEKNISK T Max. driftstemperatur: 100 nslutning: In- och utvändig gänga, ISO 22/1 vzinkningshärdig mässing, W 60ZN Sätespackning: VF = Silikon VF = EPM O-ringar: EPM Ratt: Plast E VF VF PÅFYLLNINGSVENTIL SERIE VF nslutning rt.nr. Typ N Kvs* E RSK-nr VF KLK 15 mm PÅFYLLNINGSVENTIL SERIE VF nslutning rt.nr. Typ N Kvs* E RSK-nr VF G 3/4" G 3/4" VF KLK 22 mm G 3/4" VF KLK 22 mm KLK 22 mm * Kvs i m 3 /h vid ett tryckfall av 1 bar. KLK = klämringskoppling 1 ESE 2009/10 VENTILER OH STÄLLON

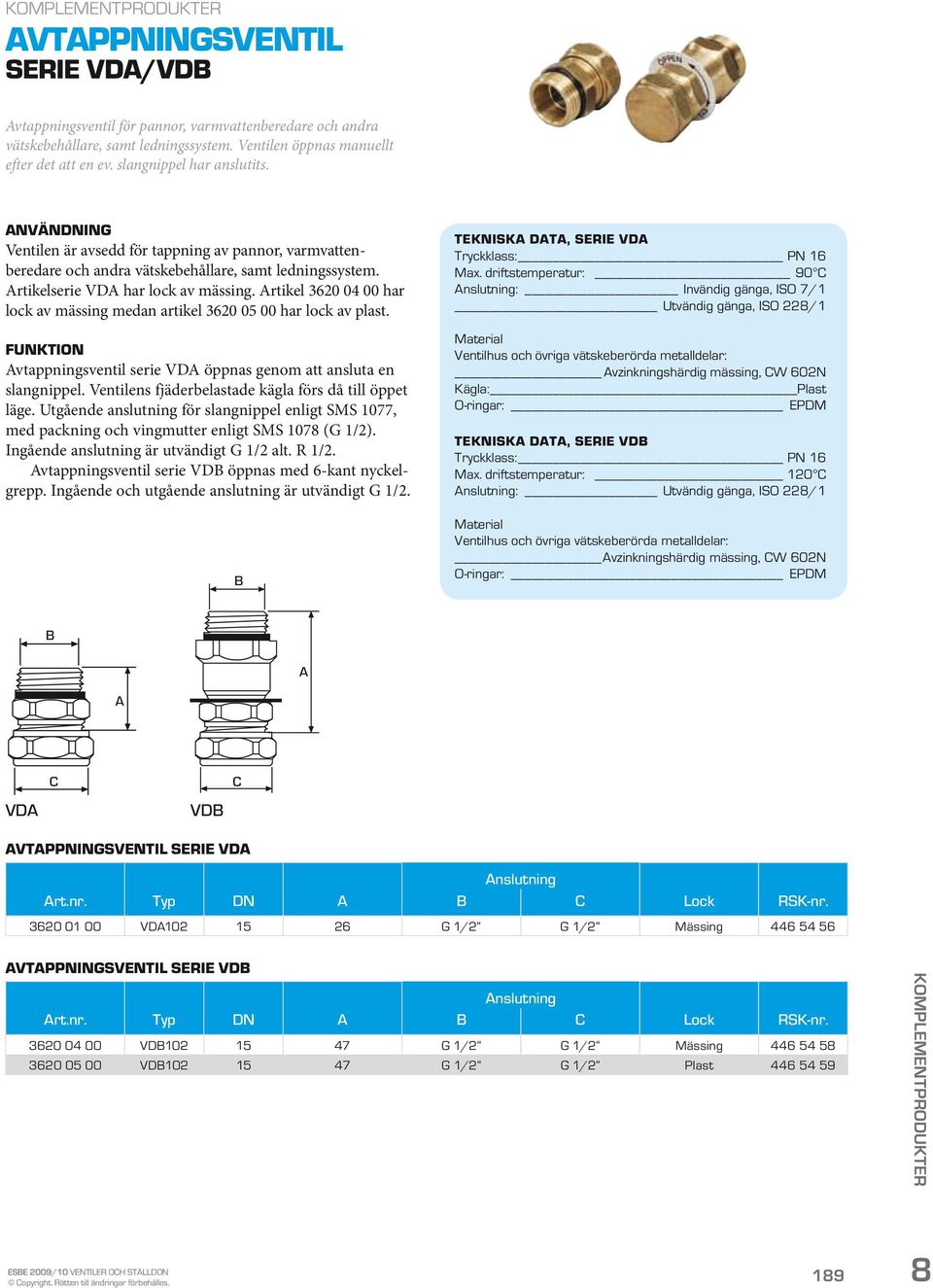

7 VTPPNINGSVENTIL SERIE V/V vtappningsventil för pannor, varmvattenberedare och andra vätskebehållare, samt ledningssystem. Ventilen öppnas manuellt efter det att en ev. slangnippel har anslutits. NVÄNNING Ventilen är avsedd för tappning av pannor, varmvattenberedare och andra vätskebehållare, samt ledningssystem. rtikelserie V har lock av mässing. rtikel har lock av mässing medan artikel har lock av plast. FUNKTION vtappningsventil serie V öppnas genom att ansluta en slangnippel. Ventilens fjäderbelastade kägla förs då till öppet läge. Utgående anslutning för slangnippel enligt SMS 1077, med packning och vingmutter enligt SMS 107 (G 1/2). Ingående anslutning är utvändigt G 1/2 alt. R 1/2. vtappningsventil serie V öppnas med 6-kant nyckelgrepp. Ingående och utgående anslutning är utvändigt G 1/2. TEKNISK T, SERIE V Max. driftstemperatur: 90 nslutning: Invändig gänga, ISO 7/1 Utvändig gänga, ISO 22/1 vzinkningshärdig mässing, W 602N Kägla: Plast O-ringar: EPM TEKNISK T, SERIE V Max. driftstemperatur: 120 nslutning: Utvändig gänga, ISO 22/1 vzinkningshärdig mässing, W 602N O-ringar: EPM V V VTPPNINGSVENTIL SERIE V nslutning rt.nr. Typ N Lock RSK-nr V G 1/2 G 1/2 Mässing VTPPNINGSVENTIL SERIE V nslutning rt.nr. Typ N Lock RSK-nr V G 1/2 G 1/2 Mässing V G 1/2 G 1/2 Plast KOMPLEMENTPROUKTER ESE 2009/10 VENTILER OH STÄLLON 19

8 PTRONKVENTIL SERIE V ESE backventil är konstruerad för ett lågt tryckfall kombinerat med ett lågt öppningstryck. NVÄNNING ESE backventil serie V är konstruerad för ett lågt tryckfall kombinerat med lågt öppningstryck. Ventilens funktion är lägesoberoende med lägsta öppningstrycket i vertikal rörledning med flödet uppifrån. Ventilen är avsedd för invändigt montage i rör 15x1, 22x1 alt. 2x1,2. MEI Max 50% glykol för frysskydd och syrebindande medel för vattenbehandling är tillåtna som tillsatsmedel. å såväl viskositet som värmeövergångstal påverkas av glykolinblandningen måste hänsyn tas till detta vid ventildimensioneringen. En tumregel är att vid inblandning av 30 50% glykol bör närmast högre Kv-värde väljas än i normalfallet. En lägre andel glykol påverkar ej. TEKNISK T Tryckklass: PN 10 rbetstemperatur: max. 110 Ventilhus Kägla Fjäderstöd Fjäder O-ring - N15, N 25 Mässing W 602N - N 20 Mässing W 602N/Koppar - N15, N 20 Mässing W 602N - N 25 Plast - N 15, N 20 Plast - N 25 Mässing W 602N Rostfritt stål EPM E PTRONKVENTIL SERIE V Öppningstryck [kpa] rt.nr. Typ N Kvs* E Vikt [kg] RSK-nr V V V *Kvs i m 3 /h vid ett tryckfall av 1 bar. 190 ESE 2009/10 VENTILER OH STÄLLON

9 VKUUMVENTIL SERIE VV ESE vakuumventil är avsedd som återsugningsskydd. NVÄNNING ESEs vakuumventil är avsedd som återsugningsskydd för t.ex. varmvattenberedare. MEI Max 50% glykol för frysskydd och syrebindande medel för vattenbehandling är tillåtna som tillsatsmedel. TEKNISK T Tryckklass: PN 10 rbetstemperatur: max. 90 nslutning: Utvändig gänga, ISO 22/1 Ventilhus: Mässing W 602N Kägla: Plast Låsfjäder: Rostfritt stål O-ring: EPM VKUUMVENTIL SERIE VV rt.nr. Typ N nslutning Vikt [kg] RSK-nr VV G 1/ KOMPLEMENTPROUKTER ESE 2009/10 VENTILER OH STÄLLON 191
